2018年河南省中考物理试卷一、填空题1．（2.00分）物理学拓展了人类对微观世界和宏观宇宙的认识。
研究发现，常见的物质是由大量的构成的。
在天文观测中，人们通常用光年表示单位。
2．（3.00分）自然界中的水循环是通过水的物态变化实现的。
地面上江、河、海中的水在太阳的照射下不断成水蒸气，流动的水蒸气遇到冷的空气后成小水滴或直接成小冰晶，就形成了云。
在一定的条件下，小冰晶将熔化成水与原来的小水滴一同下落，形成雨水，汇集到江、河、湖、海中。
3．（2.00分）如图所示，将竖直悬挂的乒乓球接触正在发声的音叉，会看到乒乓球。
该实验说明了声音是由物体的振动产生的。
请你再设计一个显示声源振动的实验：。
4．（2.00分）高速铁路的输电线，无论冬、夏都绷的直直的，以保障列车电极与输电线的良好接触。
图为输电线的牵引装置。
钢绳通过滑轮组悬挂20个相同的坠砣，每个坠砣质量为25kg，不计滑轮和钢绳自重及摩擦，输电线A端受到的拉力大小为N．若某段时间内坠砣串下降了30cm，则输电线A端向左移动了cm．（g取10N/kg，不考虑钢绳的热胀冷缩）5．（3.00分）在图所示的电路中，电阻R=10Ω，R=20Ω，电源电压保持不变。
当开关S、112第1页（共22页）断开时，电流表的示数S闭合，S断开，S闭合时，电流表的示数为0.2A．当开关S、S23132A，R的电功率为W，为了保障电路安全，为两个开关不能同时闭2合。
6．（2.00分）如图所示，上表面水平且光滑的小车上有A、B两个物体，两物体与小车以相同的速度一起向右匀速运动。
B在A的正前方，B的质量小于A的质量。
假设小车的上表面足够长，不计空气阻力，小车遇到障碍物突然停止后，A、B两物体（选填“会”或“不会”）相撞，原因是：。
二、选择题（每小题2分）7．（2.00分）下列物品中，在通常情况下都是绝缘体的是（）A．玻璃棒、橡胶棒B．铅笔芯、硬币D．陶瓷碗、盐水C．金属勺、塑料尺8．（2.00分）下列工具中，使用时属于费力杠杆的是（）A．羊角锤B．筷子C．瓶盖起子D．天平9．（2.00分）与头发摩擦过的塑料尺能“吸”起纸屑。

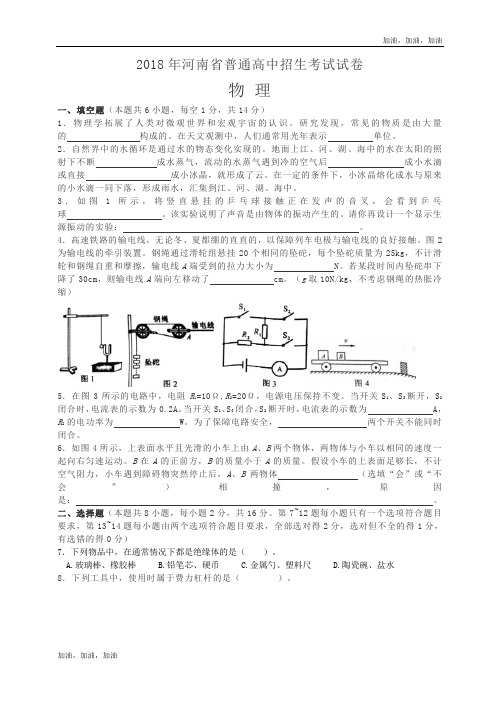

2018河南中考物理试卷及答案第一篇：2018河南中考物理试卷及答案2018年河南省普通高中招生考试试卷物理注意事项：1.本试卷共6页，五大题，21小题，满分70分。
考试时间60分钟。
2.本试卷上不要答题，请按答题卡上注意事项的要求直接把答案写在答题卡上，答在试卷上的答案无效。
一、填空题（本题共6小题，每空1分，共14分）1.物理学拓展了人类对微观世界和宏观宇宙的认识。
研究发现，常见的物质是由大量的构成的。
在天文观测中，人们通常用光年表示单位。
2.自然界中的水循环是通过水的物态变化实现的。
地面上江、河、湖、海中的水在太阳的照射下不断成水蒸气，流动的水蒸气遇到冷的空气后成小水滴或直接成小冰晶，就形成了云。
在一定的条件下，小冰晶熔化成水与原来的小水滴一同下落，形成雨水，汇集到江、河、湖、海中。
3.如图1所示，将竖直悬挂的乒乓球接触正在发声的音叉，会看到乒乓球。
该实验说明了声音是由物体的振动产生的。
请你再设计一个显示声源振动的实验：。
4.高速铁路的输电线，无论冬、夏都绷的直直的，以保障列车电极与输电线的良好接触。
图2为输电线的牵引装置。
钢绳通过滑轮组悬挂20个相同的坠砣，每个坠砣质量为25 kg，不计滑轮和钢绳自重和摩擦，输电线A端受到的拉力大小为N。
若某段时间内坠砣串下降了30 cm，则输电线A端向左移动了cm。
（g取10N/kg，不考虑钢绳的热胀冷缩）5.在图3所示的电路中，电阻R1=10 Ω，R2=20 Ω，电源电压保持不变。
当开关S1、S3断开，S2闭合时，电流表的示数为0.2 A。
当开关S1、S3闭合，S2断开时，电流表的示数为A，R2的电功率为W。
为了保障电路安全，_______两个开关不能同时闭合。
6.如图4所示，上表面水平且光滑的小车上由A、B两个物体，两物体与小车以相同的速度一起向右匀速运动。
B在A的正前方，B的质量小于A的质量。
假设小车的上表面足够长，不计空气阻力，小车遇到障碍物突然停止后，A、B两物体（选填“会”或“不会”）相撞，原因是：。
2018年河南省普通高中招生考试试卷物理注意事项：1.本试卷共6页，五大题，21小题，满分70分。
考试时间60分钟。
2.本试卷上不要答题，请按答题卡上注意事项的要求直接把答案写在答题卡上，答在试卷上的答案无效。
一、填空题（本题共6小题，每空1分，共14分）1.物理学拓展了人类对微观世界和宏观宇宙的认识。
研究发现，常见的物质是由大量的构成的。
在天文观测中，人们通常用光年表示单位。
2.自然界中的水循环是通过水的物态变化实现的。
地面上江、河、湖、海中的水在太阳的照射下不断成水蒸气，流动的水蒸气遇到冷的空气后成小水滴或直接成小冰晶，就形成了云。
在一定的条件下，小冰晶熔化成水与原来的小水滴一同下落，形成雨水，汇集到江、河、湖、海中。
3.如图1所示，将竖直悬挂的乒乓球接触正在发声的音叉，会看到乒乓球。
该实验说明了声音是由物体的振动产生的。
请你再设计一个显示声源振动的实验：。
4.高速铁路的输电线，无论冬、夏都绷的直直的，以保障列车电极与输电线的良好接触。
图2为输电线的牵引装置。
钢绳通过滑轮组悬挂20个相同的坠砣，每个坠砣质量为25 kg，不计滑轮和钢绳自重和摩擦，输电线A端受到的拉力大小为N。
若某段时间内坠砣串下降了30 cm，则输电线A端向左移动了cm。
（g取10N/kg，不考虑钢绳的热胀冷缩）6.如图4所示，上表面水平且光滑的小车上由A、B两个物体，两物体与小车以相同的速度一起向右匀速运动。
B在A的正前方，B的质量小于A的质量。
假设小车的上表面足够长，不计空气阻力，小车遇到障碍物突然停止后，A、B两物体（选填“会”或“不会”）相撞，原因是：。
二、选择题(本题共8小题，每小题2分，共16分。
第7-12题每小题只有一个选项符合题目要求，第13-14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有选错的得0分)7.下列物品中，在通常情况下都是绝缘体的是A.玻璃棒、橡胶棒B.铅笔芯、硬币C.金属勺、塑料尺D.陶瓷碗、盐水8.下列工具中，使用时属于费力杠杆的是A.羊角锤B.筷子C.瓶盖起子D.天平9.与头发摩擦过的塑料尺能“吸”起纸屑。
2018年河南省普通高中招生测试试卷物理注意事项：1.本试卷共6页，五大题，22小题，满分70分，测试时间60分钟。
请用蓝、黑色水笔或圆珠笔直接答在试卷上。
答题前请将密封线内的工程填写清楚。
题号一二三四总分分数一、填空题<每空1分，共14分）1.学习物理可以帮助我们认识世界。
通过学习惯性，我们认识到一切物体都有保持原来的性质。
2.橡胶棒与毛皮摩擦，橡胶棒由于电子而带负电。
把带负电的橡胶棒靠近与作业纸摩擦过的塑料吸管，发现吸管被推开，说明吸管带电。
3.图1是用一个纸盒、两支笔和四根宽窄不同的橡皮筋制作的“橡皮筋吉他”。
拨动a、b、c、d四根橡皮筋，的音调最高。
用大小不同的力拨动同一根橡皮筋，橡皮筋发声的不同。
4.如图2所示，把少量碘放人锥形瓶中，瓶口加盖玻璃片。
微微加热，瓶中充满紫色的碘蒸气，此过程碘发生的物态变化是。
停止加热，碘蒸气凝华，看到的现象是。
5．在一块有机玻璃板上，安装一个用导线绕成的螺线管，在板面上均匀撒满铁屑，通电后铁屑的分布如图3所示。
图中A、B两点相比，点磁场较强。
实验中<填“能”或“不能”）用铜屑代替铁屑显示磁场分布。
6.图4是小灯泡L和电阻R中电流随电压变化的图像。
由图像可知，电阻R的阻值为Ω。
若将它们并联接在电压为2V的电源两端，电路中的总电流为A。
7.物理知识在生产、生活中有着广泛的使用，有时也会造成一定的危害。
请仿照表中示例，再写出一个物理知识及其对应的实际物理知识使用危害求，请将其字母代号填在题后的括号内。
8.下列实例中不是利用大气压工作的是【】A．用塑料吸盘挂物体B．用注射器吸取药液C．用压力锅煮熟食物D．用塑料吸管吸饮料9．下列做法不符合安全用电原则的是【】A．控制灯的开关要接在零线上B．更换电灯前要先断开电源开关C．洗衣机的金属外壳要接地线D．绝缘层破损的导线要及时更换10．电磁波是一个大家族，图5是它们的家族谱。
对电磁波的认识，下列说法错误的是【】A．可见光也是一种电磁波B．红外线比紫外线的频率低C．真空中不同电磁波的传播速度不同D．电磁波的频率越高，波长越短11．哈勃望远镜使我们感受到宇宙的浩瀚，电子显微镜使我们认识到微观世界的深遽。
2018年河南省普通高中招生考试试卷物理注意事项：1.本试卷共6页，五大题，21小题，满分70分。
考试时间60分钟。
2.本试卷上不要答题，请按答题卡上注意事项的要求直接把答案写在答题卡上，答在试卷上的答案无效。
一、填空题（本题共6小题，每空1分，共14分）1.物理学拓展了人类对微观世界和宏观宇宙的认识。
研究发现，常见的物质是由大量的构成的。
在天文观测中，人们通常用光年表示单位。
2.自然界中的水循环是通过水的物态变化实现的。
地面上江、河、湖、海中的水在太阳的照射下不断成水蒸气，流动的水蒸气遇到冷的空气后成小水滴或直接成小冰晶，就形成了云。
在一定的条件下，小冰晶熔化成水与原来的小水滴一同下落，形成雨水，汇集到江、河、湖、海中。
3.如图1所示，将竖直悬挂的乒乓球接触正在发声的音叉，会看到乒乓球。
该实验说明了声音是由物体的振动产生的。
请你再设计一个显示生源振动的实验：。
4.高速铁路的输电线，无论冬、夏都绷的直直的，以保障列车电极与输电线的良好接触。
图2为输电线的牵引装置。
钢绳通过滑轮组悬挂20个相同的坠砣，每个坠砣质量为25kg，不计滑轮和钢绳自重和摩擦，输电线A端受到的拉力大小为N。
若某段时间内坠砣串下降了30cm，则输电线A端向左移动了cm。
（g取10N/kg，不考虑钢绳的热胀冷缩）5.在图3所示的电路中，电阻R1=10Ω,R2=20Ω，电源电压保持不变。
当开关S1、S3断开，S2闭合时，电流表的示数为0.2A。
当开关S1、S3闭合，S2断开6.如图4所示，上表面水平且光滑的小车上由A、B两个物体，两物体与小车以相同的速度一起向右匀速运动。
B在A的正前方，B的质量小于A的质量。
假设小车的上表面足够长，不计空气阻力，小车遇到障碍物突然停止后，A、B两物体（选填“会”或“不会”）相撞，原因是：。
二、选择题（本题共8小题，每小题2分，共16分。
第7~12题每小题只有一个选项符合题目要求，第13~14题每小题由两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有选错的得0分）7.下列物品中，在通常情况下都是绝缘体的是（）A.玻璃棒、橡胶棒B.铅笔芯、硬币C.金属勺、塑料尺D.陶瓷碗、盐水8.下列工具中，使用时属于费力杠杆的是（）9.与头发摩擦过的塑料尺能“吸”起纸屑。
2018年河南省普通高中招生考试试卷物理一、填空题（本题共6小题，每空1分，共14分）1．物理学拓展了人类对微观世界和宏观宇宙的认识。
研究发现，常见的物质是由大量的构成的。
在天文观测中，人们通常用光年表示单位。
2．自然界中的水循环是通过水的物态变化实现的。
地面上江、河、湖、海中的水在太阳的照射下不断成水蒸气，流动的水蒸气遇到冷的空气后成小水滴或直接成小冰晶，就形成了云。
在一定的条件下，小冰晶熔化成水与原来的小水滴一同下落，形成雨水，汇集到江、河、湖、海中。
3．如图1所示，将竖直悬挂的乒乓球接触正在发声的音叉，会看到乒乓球。
该实验说明了声音是由物体的振动产生的。
请你再设计一个显示生源振动的实验：。
4．高速铁路的输电线，无论冬、夏都绷的直直的，以保障列车电极与输电线的良好接触。
图2为输电线的牵引装置。
钢绳通过滑轮组悬挂20个相同的坠砣，每个坠砣质量为25kg，不计滑轮和钢绳自重和摩擦，输电线A端受到的拉力大小为N。
若某段时间内坠砣串下降了30cm，则输电线A端向左移动了cm。
（g取10N/kg，不考虑钢绳的热胀冷缩）5．在图3所示的电路中，电阻R1=10Ω,R2=20Ω，电源电压保持不变。
当开关S1、S3断开，S2闭合时，电流表的示数为0.2A。
当开关S1、S3闭合，S2断开时，电流表的示数为A，R2的电功率为W。
为了保障电路安全，两个开关不能同时闭合。
6．如图4所示，上表面水平且光滑的小车上由A、B两个物体，两物体与小车以相同的速度一起向右匀速运动。
B在A的正前方，B的质量小于A的质量。
假设小车的上表面足够长，不计空气阻力，小车遇到障碍物突然停止后，A、B两物体（选填“会”或“不会”）相撞，原因是：。
二、选择题（本题共8小题，每小题2分，共16分。
第7~12题每小题只有一个选项符合题目要求，第13~14题每小题由两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有选错的得0分）7．下列物品中，在通常情况下都是绝缘体的是（）。
2018年河南省中考物理试卷一、填空题1．（2.00分）物理学拓展了人类对微观世界和宏观宇宙的认识。
研究发现，常见的物质是由大量的构成的。
在天文观测中，人们通常用光年表示单位。
2．（3.00分）自然界中的水循环是通过水的物态变化实现的。
地面上江、河、海中的水在太阳的照射下不断成水蒸气，流动的水蒸气遇到冷的空气后成小水滴或直接成小冰晶，就形成了云。
在一定的条件下，小冰晶将熔化成水与原来的小水滴一同下落，形成雨水，汇集到江、河、湖、海中。
3．（2.00分）如图所示，将竖直悬挂的乒乓球接触正在发声的音叉，会看到乒乓球。
该实验说明了声音是由物体的振动产生的。
请你再设计一个显示声源振动的实验：。
4．（2.00分）高速铁路的输电线，无论冬、夏都绷的直直的，以保障列车电极与输电线的良好接触。
图为输电线的牵引装置。
钢绳通过滑轮组悬挂20个相同的坠砣，每个坠砣质量为25kg，不计滑轮和钢绳自重及摩擦，输电线A端受到的拉力大小为N．若某段时间内坠砣串下降了30cm，则输电线A端向左移动了cm．（g取10N/kg，不考虑钢绳的热胀冷缩）5．（3.00分）在图所示的电路中，电阻R1=10Ω，R2=20Ω，电源电压保持不变。
当开关S1、S3断开，S2闭合时，电流表的示数为0.2A．当开关S1、S3闭合，S2断开时，电流表的示数为A，R2的电功率为W，为了保障电路安全，两个开关不能同时闭合。
6．（2.00分）如图所示，上表面水平且光滑的小车上有A、B两个物体，两物体与小车以相同的速度一起向右匀速运动。
B在A的正前方，B的质量小于A的质量。
假设小车的上表面足够长，不计空气阻力，小车遇到障碍物突然停止后，A、B两物体（选填“会”或“不会”）相撞，原因是：。
二、选择题（每小题2分）7．（2.00分）下列物品中，在通常情况下都是绝缘体的是（）A．玻璃棒、橡胶棒 B．铅笔芯、硬币C．金属勺、塑料尺 D．陶瓷碗、盐水8．（2.00分）下列工具中，使用时属于费力杠杆的是（）A．羊角锤B．筷子C．瓶盖起子D．天平9．（2.00分）与头发摩擦过的塑料尺能“吸”起纸屑。
2018年河南省普通高中招生考试试卷物理注意事项：1．本试卷共6页，五大题，21小题，满分70分。
考试时间60分钟。
2．本试卷上不要答题，请按答题卡上注意事项的要求直接把答案填写在答题卡上。
答在试卷上的答案无效。
一、填空题（本题共6小题，每空1分，共14分）1.物理学拓展了人类对微观世界和宏观宇宙的认识。
研究发现，常见的物质是由大量的构成的。
在天文观测中，人们通常用光年表示单位。
2.自然界中的水循环是通过水的物态变化实现的。
地面上江、河、湖、海中的水在太阳的照射下不断成水蒸气，流动的水蒸气遇到冷的空气后成小水滴或直接成小冰晶，就形成了云。
在一定的条件下，小冰晶将熔化成水与原来的小水滴一同下落，形成雨水，汇集到江、河、湖、海中。
3.如图1所示，将竖直悬挂的乒兵球接触正在发声的音又，会看到乒乓球。
该实验说明了声音是由物体的振动产生的。
请你再设计一个显示声源振动的实验：。
4.高速铁路的输电线，无论冬、夏都绷的直直的，以保障列车电极与输电线的良好接触。
图2为输电线的牵引装置。
钢绳通过滑轮组悬挂20个相同的坠砣，每个坠砣质量为25kg，不计滑轮和钢绳自重及摩擦，输电线A端受到的拉力大小为N．若某段时间内坠砣串下降了30cm，则输电线A端向左移动了cm。
（g取10N／kg，不考虑钢绳的热胀冷缩）5．在图3所示的电路中，电阻R1＝10Ω，R2＝20Ω，电源电压保持不变。
当开关S1、S3，断开，S2闭合时，电流表的示数为0.2A。
当开关S1、S3闭合，S2断开时，电流表的示数为A, R2的电功率为W．为了保障电路安全，两个开关不能同时闭合。
6.如图4所示，上表面水平且光滑的小车上有A、B两个物体，两物体与小车以相同的速度一起向右匀速运动。
B 在A的正前方，B的质量小于A的质量。
假设小车的上表面足够长，不计空气阻力，小车遇到障碍物突然停止后，A、B两物体(选填“会”与“不会”)相撞，原因是：。
二、选择题（本题共8小题，每小题2分，共16分。
河南省2018年普通高中招生考试 物理答案解析一、填空题1.【答案】分子(或原子)长度【解析】光年表示的是光在一年中传播的距离，属于长度单位。
2.【答案】汽化(或蒸发)液化凝华【解析】物质由液态变成气态是汽化现象；物质由气态变成液态是液化现象；物质由气态直接变成固态是凝华现象。
3.【答案】反复弹起将发声的音叉插人水中，看到溅出水花(或将点燃的蜡烛靠近发声的音箱，看到烛焰跳动；将发声的音叉靠近示波器的拾音器，看到示波器有波形输出)4.【答案】4110⨯15【解析】输电线受到的拉力2F F =钢绳，因为= 5 000 N F G mg ==钢绳，故输电线受到的拉力411 N 0F ⨯=。
坠砣串下降的距离是输电线A 端移动距离的两倍，坠砣串下降了30 cm ，故输电线A 端向左移动了15 cm 。
5.【答案】0.91.8S 1、S 2【解析】由电路图可知，当开关S 1、S 3断开，S 2闭合时，两电阻串联，由串联电路特点和可得电源电压：12()=0.2 A (10 +20 )=6 V U I R R =+⨯ΩΩ；当开关S 1、S 3闭合，S 2断开时，两电阻并联，电流表测的是干路电流，由并联电路特点和U I R=可得电流表示数：1212 6 V 6 V ++0.9 A 10 20 U U I I I R R '===+=ΩΩ；R 2的电功率\222(6 V) 1.8 W 20 U P R ===Ω；为了保障电路安全，S 1、S 2两个开关不能同时闭合，会出现短路，烧坏电三、作图题15.【答案】(第15题)【解析】画力的示意图时，要标出力的作用点和力的方向。
物块在光滑的斜面上，受到竖直向下的重力和垂直于斜面向上的支持力，这两个力的作用点在物体的重心上。
16.【答案】(第16题)【解析】光从空气斜射入玻璃时，折射角小于入射角：发生光的反射时，反射角等于入射角：光从玻璃斜射入空气中时，折射角大于入射角。
2018年河南省初中学业水平暨高级中等学校招生物理考试试卷注意事项：1．本试卷共6页，五大题，22小题，满分70分，考试时间60分钟.请用蓝、黑色水笔或圆珠笔直接答在试卷上.2．答卷前请将密封线内地项目填写清楚.一、填空题(每空1分，共14分>1．为了纪念物理学家地杰出贡献，常以他们地名字命名物理量地单位.如：以安培命名电流地单位，以____________命名____________地单位.2．图1是用带孔地竹管与药瓶制成地简易乐器，吹奏时发出地声音是由空气柱地____________产生地，用手按住不同地孔，是为了改变声音地__________.3．生活中地“粘”字常与一些物理现象有关，如：吃冰棒时会感到粘舌头，这是由于水发生了____________现象(填物态变化名称>；表面平滑地铅块紧压后会粘在一起，这是因为分子间存在____________________.4．图2为一木块在水平桌面上向右运动时地频闪摄影照片，所用闪光灯每隔相等时间闪亮一次，拍下此时木块地位置.由照片记录可知木块地速度________，此过程中，木块受到地摩擦力________________.(两空均选填“增大”、“减小”或“不变”>5.小明家地电能表月初地数字是，月末表盘地示数如图3所示.若按0.5元/kW．h地标准收费，他家本月应缴纳电费________元.若电能表地转盘在lOmin内转过400转，则接在该电能表上地用电器总功率为___________W.6．生活中我们经常观察到“实像”和“虚像”，请写出二者地一项区别：；在我们学过地光学元件中，能使物体成“虚像”地有：(写出一种即可>.7．如图4所示，用两根橡皮筋悬挂地均匀金属棒AB水平处于磁场中.当棒中通以由A向B地电流时，金属棒静止，橡皮筋刚好处于松弛状态(导线对金属棒地作用力忽略不计>，此时金属棒受到地磁场力方向为________________.若要使橡皮筋处于拉伸状态，在不人为对棒施力地条件下，请提出一项可行地措施：____________________________________________________.二、选择题(每小题2分，共16分>在每个小题地选项中，只有一个选项符合题目要求，请将其字母代号填在题后地括号内.8.为了解自己地身体状况，小丽做了一些测量，其中记录错误地是< ）A.身高16mB.质量40kgC.体温37℃D.Imin心跳75次9.炎炎夏日，气温节节上升，温度计内水银柱慢慢升高，此过程中水银地< ）A.质量变大B.密度变小C.内能变小D.比热容变大10.关于信息、能源和材料，下列说法正确地是< ）A.利用声波和电磁波传递信息时都需要介质B.核能和化石能源均属于不可再生能源C.光纤通信利用电信号传递信息D.光伏电池和DVD光碟都应用了磁性材料11.如图5所示，小华用苹果和桔子来玩跷跷板.她将苹果、桔子分别放在轻杆地左、右两端，放手后，杆马上转动起来.使杆逆时针转动地力是< ）A.苹果地重力B.桔子地重力C.杆对桔子地支持力D.苹果对杆地压力12.图6是运动员顶足球时地情景，以下说法正确地是< ）A.球被顶出，说明力可以改变物体地运动状态B.顶出去地球在上升时，受到平衡力地作用C.球在上升过程中，动能和重力势能均减小D.顶出去地球最终落地，是由于球具有惯性13.-个滑轮组经改进后提高了机械效率，用它将同一物体匀速提升同样地高度，改进后与改进前相比< ）A.有用功减少，总功减少B.有用功增加，总功增加C.有用功不变，总功不变D.有用功不变，总功减少14.甲、乙两只完全相同地杯子盛有不同浓度地盐水，将同一只鸡蛋先后放入其中，当鸡蛋静止时，两杯中液面相平，鸡蛋所处地位置如图7所示.则下列说法正确地是< ）A.鸡蛋在乙杯中受到地浮力较大．B.鸡蛋在甲杯里排开液体地质量较大C.乙杯底部所受液体地压强较大D.甲杯底部所受液体地压力较大15.如图8所示，在四个相同水槽中盛有质量和温度都相同地纯水，现将阻值为Ri、R：地电阻丝(R1<R2>，分别按下图地四种方式连接放入水槽，并接人相同电源.通电相同时间后，水温最高地是< ）三、作图题(每小题2分，共4分>16.如图9所示，圆球在水平地面上滚动，请画出球对地面压力地示意图.17.图10甲是家庭电路中带有控制开关地三孔插座，请在图乙中将其正确地连接在电路中.四、实验探究题(第18题4分，第19题6分，第20题9分，共19分>18.在“探究凸透镜成像地规律”实验中，所用凸透镜地焦距是lOcm.(l>将点燃地蜡烛、凸透镜放在如图11所示地位置，移动光屏，在光屏上得到了清晰地倒立、________ (选填“放大”或“缩小”>地实像；____________ (填光学仪器名称>就是利用这一成像规律工作地.(2>保持凸透镜位置不变，若将蜡烛远离透镜，仍要在光屏上得到清晰地像，光屏应向____________ (选填“靠近”或“远离”>透镜地方向移动，此时地像与原来地像相比____________ (选填“变大”或“变小”>.19.“神舟”号飞船发射成功，中国人地“登月梦”指日可待.已知月球上地物体被月球吸引也受到“重力”作用，月球上物体地“重力”与其质量是否成正比呢？假如你是一名航天员，驾驶飞船到达月球，请对此问题进行探究.(1>要完成实验，除需要若干个质量均为509地钩码外，还需要地测量器材是____.(2>请你设计一个记录实验数据地表格，画在下面地虚线框内.(3>测量结束后，你如何根据实验数据判断物体受到地“重力”与质量是否成正比？请说出一种方法：____(4>本实验需要多次测量，其目地与以下哪个实验中多次测量地目地相同：____ ____ (填字母代号>.A.探究杠杆地平衡条件B.测量定值电阻地阻值C.用刻度尺测物体长度20.在“测量小灯泡地额定功率”实验中，灯泡上标有“3.8V ”字样，电源电压恒定.(1>请你用笔画线代替导线，将图12中地实物电路连接完整.(2>连接完实验电路后，开关试触时，发现灯泡不亮，电流表无示数，电压表地示数接近电源电压，其故障原因可能是：________________.(3>故障排除后，开始实验，在移动变阻器滑片地过程中，眼睛应注视地示数，直至灯泡正常发光，此时电流表地示数如图13所示，则灯泡地额定功率为W.(4>完成上述实验后，小聪向老师要了一个已知阻值为Ro地电阻和一个单刀双掷开关，借助部分现有地实验器材，设计了如图14所示地电路，也测出了灯泡地额定功率.请完成下列实验步骤：①闭合开关S l ，将S 2拨到触点____(选填“1”或“2”>，移动滑片，使电压表地示数为________V;②再将开关S 2拨到触点____(选填“1”或“2”>，保持滑片地位置不动，读出电压表地示数U ；③灯泡额定功率地表达式为P 额=____(用已知量和测量量表示>.五、综合应用题(第21题8分，第22题9分，共17分>21.在城乡建设中，推土机发挥着巨大作用.图15为某型号履带式推土机，额定功率为2.Ox105W.请回答并计算：(1>推土机安装履带，是为了在松软地土地上作业时____________________；当推土机在湿滑地土地上作业时，履带上凸出地棱则起到____________地作用.(2>当推土机在平直场地上以额定功率进行推土作业时，在Imin 内匀速前进了120m ，求推土机受到地阻力.(3>若推土机发动机地效率为40%，工作一段时间消耗柴油50L ，求此过程中推土机做地功.已知柴油地密度为0.8×103kg/m 3，热值为4．O ×107J/kg.22．小强利用压力传感器、电磁继电器、阻值可调地电阻R 等元件，设计了一个汽车超载自动报警电路，如图16所示.他了解到这种压力传感器所受压力越大时，输出地电压U 就越大，二者地关系如图17所示.闭合开关S ，当继电器线圈中电流大于或等于20mA 时，衔铁被吸合.已知传感器地输出电压U 即为继电器控制电路地电源电压，线圈地电阻为20Ω.(1>车辆不超载时，工作电路中绿灯亮；当传感器所受压力增大到一定程度时，红灯亮，说明汽车超载.请你判断灯________ (选填“L 1”或“L 2”>是红灯.(2>某水平公路桥禁止质量大于或等于20t 地车辆通行，要用小强设计地装置为此桥报警，R 地阻值应调节为多少?g 取ION/kg.(3>在水平路面上，要使该装置报警，通过车辆地最小重力为多少？(4>请你运用所学物理知识，说明超载地一项危害.所有资料为本人收集整理，仅限个人学习使用，勿做商业用途.。
