直流电磁接触器结构.

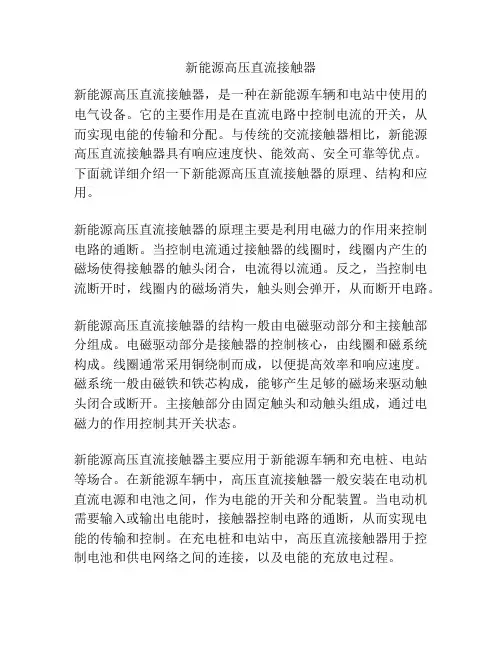

新能源高压直流接触器新能源高压直流接触器，是一种在新能源车辆和电站中使用的电气设备。

它的主要作用是在直流电路中控制电流的开关，从而实现电能的传输和分配。

与传统的交流接触器相比，新能源高压直流接触器具有响应速度快、能效高、安全可靠等优点。

下面就详细介绍一下新能源高压直流接触器的原理、结构和应用。

新能源高压直流接触器的原理主要是利用电磁力的作用来控制电路的通断。

当控制电流通过接触器的线圈时，线圈内产生的磁场使得接触器的触头闭合，电流得以流通。

反之，当控制电流断开时，线圈内的磁场消失，触头则会弹开，从而断开电路。

新能源高压直流接触器的结构一般由电磁驱动部分和主接触部分组成。

电磁驱动部分是接触器的控制核心，由线圈和磁系统构成。

线圈通常采用铜绕制而成，以便提高效率和响应速度。

磁系统一般由磁铁和铁芯构成，能够产生足够的磁场来驱动触头闭合或断开。

主接触部分由固定触头和动触头组成，通过电磁力的作用控制其开关状态。

新能源高压直流接触器主要应用于新能源车辆和充电桩、电站等场合。

在新能源车辆中，高压直流接触器一般安装在电动机直流电源和电池之间，作为电能的开关和分配装置。

当电动机需要输入或输出电能时，接触器控制电路的通断，从而实现电能的传输和控制。

在充电桩和电站中，高压直流接触器用于控制电池和供电网络之间的连接，以及电能的充放电过程。

新能源高压直流接触器具有多项优点，使得其在新能源应用领域中得到广泛应用。

首先，它的响应速度快，能够在几毫秒内实现电路的通断，对于高速运行的电动机具有重要意义。

其次，高压直流接触器的能效高，可以减少电能的损耗和浪费。

再次，高压直流接触器具有较高的安全性和可靠性，能够抵抗高温、湿度和电压波动等环境因素的影响。

此外，它的结构紧凑，体积小，不占用过多的空间。

总的来说，新能源高压直流接触器是一种在新能源车辆和电站中广泛应用的电气设备。

它通过利用电磁力的作用来控制电路的通断，实现电能的传输和分配。

高压直流接触器具有响应速度快、能效高、安全可靠等优点，对于新能源应用领域具有重要意义。

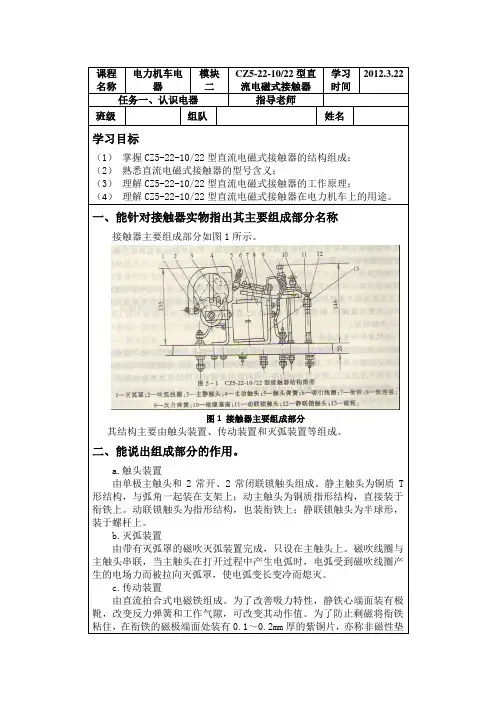

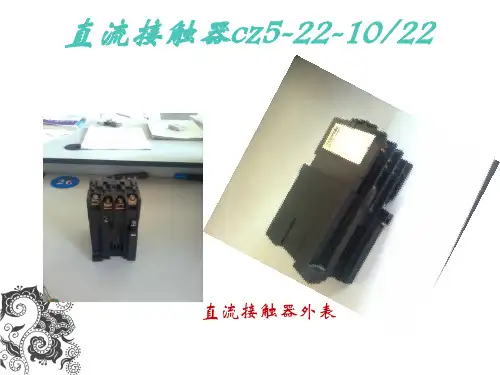

课程名称电力机车电器模块二CZ5-22-10/22型直流电磁式接触器学习时间2012.3.22 任务一、认识电器指导老师班级组队姓名学习目标（1）掌握CZ5-22-10/22型直流电磁式接触器的结构组成；（2）熟悉直流电磁式接触器的型号含义；（3）理解CZ5-22-10/22型直流电磁式接触器的工作原理；（4）理解CZ5-22-10/22型直流电磁式接触器在电力机车上的用途。

一、能针对接触器实物指出其主要组成部分名称接触器主要组成部分如图1所示。

图1 接触器主要组成部分其结构主要由触头装置、传动装置和灭弧装置等组成。

二、能说出组成部分的作用。

a.触头装置由单极主触头和2常开、2常闭联锁触头组成。

静主触头为铜质T 形结构，与弧角一起装在支架上；动主触头为铜质指形结构，直接装于衔铁上。

动联锁触头为指形结构，也装衔铁上；静联锁触头为半球形，装于螺杆上。

b.灭弧装置由带有灭弧罩的磁吹灭弧装置完成，只设在主触头上。

磁吹线圈与主触头串联，当主触头在打开过程中产生电弧时，电弧受到磁吹线圈产生的电场力而被拉向灭弧罩，使电弧变长变冷而熄灭。

c.传动装置由直流拍合式电磁铁组成。

为了改善吸力特性，静铁心端面装有极靴，改变反力弹簧和工作气隙，可改变其动作值。

为了防止剩磁将衔铁粘住，在衔铁的磁极端面处装有0.1～0.2mm厚的紫铜片，亦称非磁性垫片。

在铁心的磁极端面处一般还加装了极靴，以使直流接触器的吸力特性平坦，减少吸合时的冲击。

三、正确说出其型号的含义。

CZ5-22-10/22型接触器C-接触器；Z-直流；5-设计序号；22-派生代号；10/22-分子第一、二位分别表示常开和常闭主触头对数，分母第一、二位分别表示常开和常闭联锁触头对数。

四、清楚此接触器应用于机车上的作用用来控制调压开关伺服电动机电源和机车前照灯。

五、能理解此接触器的作用原理当吸引线圈通电时，铁心与衔铁间产生的吸力将衔铁吸合，使常开触头闭合，常闭触头打开；当吸引线圈断电时，衔铁在反力弹簧作用下打开，使常开触头打开，常闭触头闭合。

直流接触器构造
直流接触器主要由电磁系统、触头系统和灭弧装置三大部分组成。

电磁系统：电磁系统包括线圈、铁芯和衔铁三部分。

铁芯由整块铸钢或铸铁制成，不存在涡流和磁滞损耗而发热的问题。

衔铁则通过触点的接触和分离来实现开闭电路。

触头系统：触头系统包括主触头和辅助触头。

主触头多采用滚动的指形触头，以延长触头的使用寿命。

辅助触头用于电流较小的电路，多采用双断点桥式触头。

灭弧装置：直流接触器的灭弧装置用于消除触点在闭合和断开过程中产生的电弧，以保护触点和电路。

此外，直流接触器的控制电路也是其核心部分，用于控制触点的开闭。

控制电路一般包括电源、触点控制单元、反馈单元等，其主要作用是将输入信号转换成符合规定的电信号，通过输出电路控制触点的开合。

总的来说，直流接触器的构造复杂而精密，各部分协同工作以实现电路的通断控制。

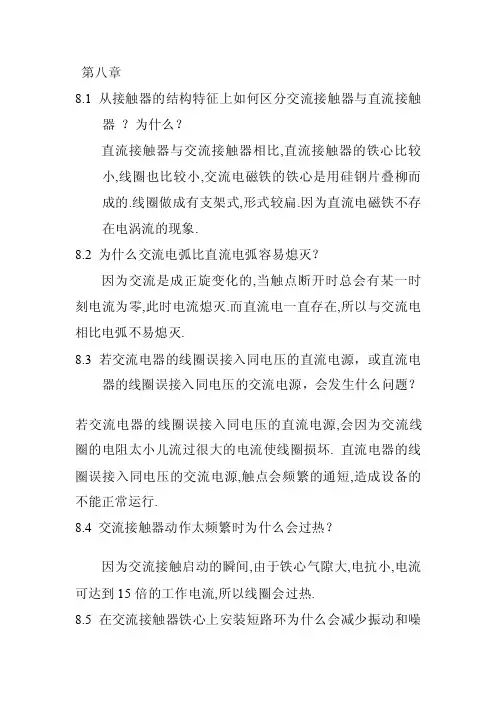

第八章8.1 从接触器的结构特征上如何区分交流接触器与直流接触器？为什么？直流接触器与交流接触器相比,直流接触器的铁心比较小,线圈也比较小,交流电磁铁的铁心是用硅钢片叠柳而成的.线圈做成有支架式,形式较扁.因为直流电磁铁不存在电涡流的现象.8.2 为什么交流电弧比直流电弧容易熄灭？因为交流是成正旋变化的,当触点断开时总会有某一时刻电流为零,此时电流熄灭.而直流电一直存在,所以与交流电相比电弧不易熄灭.8.3 若交流电器的线圈误接入同电压的直流电源，或直流电器的线圈误接入同电压的交流电源，会发生什么问题？若交流电器的线圈误接入同电压的直流电源,会因为交流线圈的电阻太小儿流过很大的电流使线圈损坏. 直流电器的线圈误接入同电压的交流电源,触点会频繁的通短,造成设备的不能正常运行.8.4 交流接触器动作太频繁时为什么会过热？因为交流接触启动的瞬间,由于铁心气隙大,电抗小,电流可达到15倍的工作电流,所以线圈会过热.8.5 在交流接触器铁心上安装短路环为什么会减少振动和噪声？在线圈中通有交变电流时,再铁心中产生的磁通是与电流同频率变化的,当电流频率为50HZ时磁通每秒有100次通过零,这样所产生的吸力也为零,动铁心有离开趋势,但还未离开,磁通有很快上来,动铁心有被吸会,造成振动.和噪声,因此要安装短路环.8.6 两个相同的110V交流接触器线圈能否串联接于220V的交流电源上运行？为什么？若是直流接触器情况又如何？为什么？两个相同的110V交流接触器线圈不能串联接于220V 的交流电源上运行,因为在接通电路的瞬间,两各衔铁不能同时工作,先吸合的线圈电感就增大,感抗大线圈的端电压就大,另一个端电压就小,时间长了,有可能把线圈烧毁.若是直流接触器,则可以.8.7 电磁继电器与接触器的区别主要是什么？接触器是在外界输入信号下能够自动接通断开负载主回路.继电器主要是传递信号,根据输入的信号到达不同的控制目的.8.8 电动机中的短路保护、过电流保护和长期过载（热）保护有何区别？电动机中的短路保护是指电源线的电线发生短路,防止电动机过大的电枢电路而损坏.自动切断电源的保护动作.过电流保护是指当电动机发生严重过载时,保护电动机不超过最大许可电流.长期过载保护是指电动机的短时过载保护是可以的,但长期过载时电动机就要发热,防止电动机的温升超过电动机的最高绝缘温度.8.9 过电流继电器与热继电器有何区别？各有什么用途?过电流继电器是电流过大就断开电源,它用于防止电动机短路或严重过载. 热继电器是温度升高到一定值才动作.用于过载时间不常的场合.8.10为什么热继电器不能做短路保护而只能作长期过载保护？而熔断器则相反，为什么？因为热继电器的发热元件达到一定温度时才动作,如果短路热继电器不能马上动作,这样就会造成电动机的损坏.而熔短期,电源一旦短路立即动作,切断电源.8.11自动空气断路器有什么功能和特点？功能和特点是具有熔断器能直接断开主回路的特点,又具有过电流继电器动作准确性高,容易复位,不会造成单相运行等优点.可以做过电流脱扣器,也可以作长期过载保护的热脱扣器.8.12时间继电器的四个延时触点符号各代表什么意思？8.13机电传动装置的电器控制线路有哪几种？各有何用途？电器控制线路原理图的绘制原则主要有哪些？电器控制线路有1:启动控制线路及保护装置.2正反转控制线路.3:多电动机的连锁控制线路.4:电动控制线路.5:多点控制线路.6:顺序控制线路.7:多速异步电动机的基本控制线路.8:电磁铁.电磁离合器的基本控制线路.电器控制线路原理图的绘制原则主要有1:应满足生产工艺所提出的要求.2:线路简单,布局合理,电器元件选择正确并得到充分.3操作,维修方便4设有各种保护和防止发生故障的环节.5能长期准确,稳定,可靠的工作.8.14为什么电动机要设有零电压和欠电压保护？零电压和欠电压保护的作用是防止当电源暂时供电或电压降低时而可能发生的不容许的故障.,8.15在装有电器控制的机床上，电动机由于过载而自动停车后，若立即按钮则不能开车，这可能是什么原因？有可能熔短器烧毁,使电路断电.或者是热继电器的感应部分还未降温,热继电器的触点还处于断开状态.8.16要求三台电动机1M、2M、3M按一定顺序启动：即1M启动后，2M才能启动；2M启动后3M才能启动；停车时则同时停。

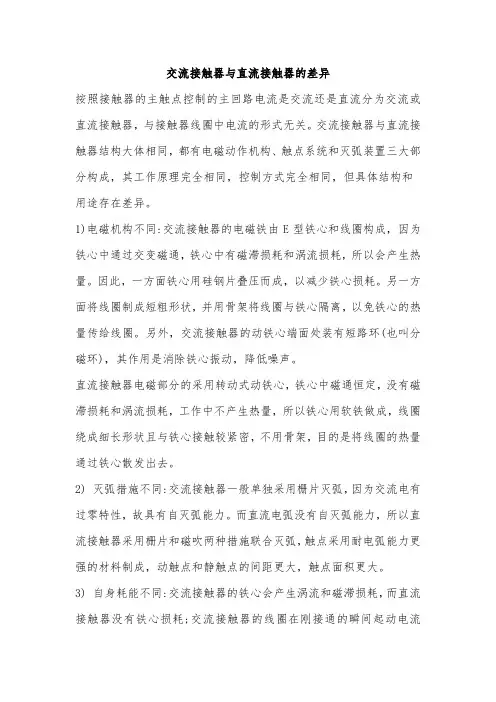

交流接触器与直流接触器的差异按照接触器的主触点控制的主回路电流是交流还是直流分为交流或直流接触器，与接触器线圈中电流的形式无关。

交流接触器与直流接触器结构大体相同，都有电磁动作机构、触点系统和灭弧装置三大部分构成，其工作原理完全相同，控制方式完全相同，但具体结构和用途存在差异。

1)电磁机构不同:交流接触器的电磁铁由E型铁心和线圈构成，因为铁心中通过交变磁通，铁心中有磁滞损耗和涡流损耗，所以会产生热量。

因此，一方面铁心用硅钢片叠压而成，以减少铁心损耗。

另一方面将线圈制成短粗形状，并用骨架将线圈与铁心隔离，以免铁心的热量传给线圈。

另外，交流接触器的动铁心端面处装有短路环(也叫分磁环)，其作用是消除铁心振动，降低噪声。

直流接触器电磁部分的采用转动式动铁心，铁心中磁通恒定，没有磁滞损耗和涡流损耗，工作中不产生热量，所以铁心用软铁做成，线圈绕成细长形状且与铁心接触较紧密，不用骨架，目的是将线圈的热量通过铁心散发出去。

2) 灭弧措施不同:交流接触器一般单独采用栅片灭弧，因为交流电有过零特性，故具有自灭弧能力。

而直流电弧没有自灭弧能力，所以直流接触器采用栅片和磁吹两种措施联合灭弧，触点采用耐电弧能力更强的材料制成，动触点和静触点的间距更大，触点面积更大。

3) 自身耗能不同:交流接触器的铁心会产生涡流和磁滞损耗，而直流接触器没有铁心损耗;交流接触器的线圈在刚接通的瞬间起动电流大，消耗功率大，而在触点吸合后所需的维持电流较小，消耗的功率也小，直流接触器线圈通直流电，电流数值能满足起动和维持吸合的双重需要。

因此，直流接触器自身耗能大于交流接触器。

4)选用方法不同:选用接触器的依据是电源电压和负载电流。

选用交流接触器时在电压参数合适的前提下，接触器电流参数越大，电路工作越可靠，寿命越长。

但选用直流接触器时，电流参数应等于或接近负载电流数值。

由于以上差异，交流接触器和直流接触器一般情况下是不能混用的，在特殊场合，交流接触器与直流接触器可以相互代用，但代用时需增设辅助电路。

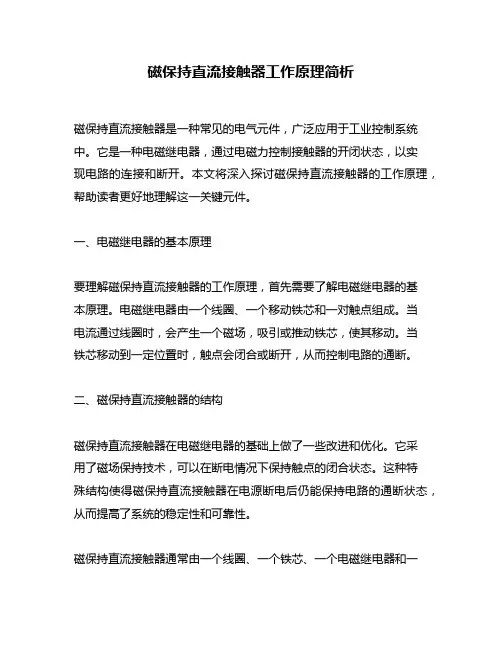

磁保持直流接触器工作原理简析磁保持直流接触器是一种常见的电气元件，广泛应用于工业控制系统中。

它是一种电磁继电器，通过电磁力控制接触器的开闭状态，以实现电路的连接和断开。

本文将深入探讨磁保持直流接触器的工作原理，帮助读者更好地理解这一关键元件。

一、电磁继电器的基本原理要理解磁保持直流接触器的工作原理，首先需要了解电磁继电器的基本原理。

电磁继电器由一个线圈、一个移动铁芯和一对触点组成。

当电流通过线圈时，会产生一个磁场，吸引或推动铁芯，使其移动。

当铁芯移动到一定位置时，触点会闭合或断开，从而控制电路的通断。

二、磁保持直流接触器的结构磁保持直流接触器在电磁继电器的基础上做了一些改进和优化。

它采用了磁场保持技术，可以在断电情况下保持触点的闭合状态。

这种特殊结构使得磁保持直流接触器在电源断电后仍能保持电路的通断状态，从而提高了系统的稳定性和可靠性。

磁保持直流接触器通常由一个线圈、一个铁芯、一个电磁继电器和一对触点组成。

与普通直流接触器相比，磁保持直流接触器的触点上多了一个永久磁铁。

在工作时，线圈通过电流激励产生磁场，吸引铁芯移动并闭合触点。

一旦触点闭合后，永久磁铁的作用就起到了关键作用。

它产生的磁场会使得铁芯保持在吸引位置，即使电源断电后也能保持触点的闭合状态。

三、磁保持直流接触器的工作原理磁保持直流接触器的工作原理可以简单概括为以下几个步骤：1. 施加电流：当电流通过线圈时，产生的磁场会吸引铁芯移动。

2. 触点闭合：当铁芯移动到一定位置时，触点会闭合，使电路连接。

3. 保持磁场：触点闭合后，永久磁铁的磁场会让铁芯保持在吸引位置，从而保持触点的闭合状态。

4. 断电情况下的保持：即使电源断电，铁芯也会因为永久磁铁的作用而保持在吸引位置，使触点继续保持闭合状态。

5. 再次通电：当再次通电时，电流会使线圈产生磁场，磁场能量足够大时，电磁力超过了永久磁铁的吸引力，铁芯会移动，触点断开，使电路断开。

通过以上步骤，磁保持直流接触器可以实现电路的连通和断开，从而起到控制和保护电路的作用。

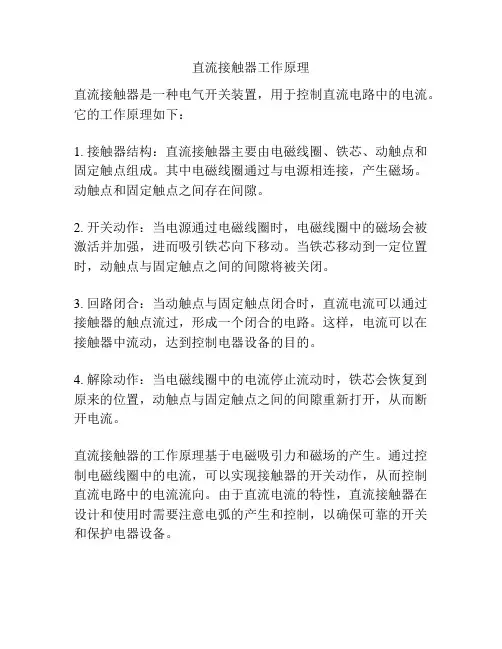

直流接触器工作原理
直流接触器是一种电气开关装置，用于控制直流电路中的电流。

它的工作原理如下：
1. 接触器结构：直流接触器主要由电磁线圈、铁芯、动触点和固定触点组成。

其中电磁线圈通过与电源相连接，产生磁场。

动触点和固定触点之间存在间隙。

2. 开关动作：当电源通过电磁线圈时，电磁线圈中的磁场会被激活并加强，进而吸引铁芯向下移动。

当铁芯移动到一定位置时，动触点与固定触点之间的间隙将被关闭。

3. 回路闭合：当动触点与固定触点闭合时，直流电流可以通过接触器的触点流过，形成一个闭合的电路。

这样，电流可以在接触器中流动，达到控制电器设备的目的。

4. 解除动作：当电磁线圈中的电流停止流动时，铁芯会恢复到原来的位置，动触点与固定触点之间的间隙重新打开，从而断开电流。

直流接触器的工作原理基于电磁吸引力和磁场的产生。

通过控制电磁线圈中的电流，可以实现接触器的开关动作，从而控制直流电路中的电流流向。

由于直流电流的特性，直流接触器在设计和使用时需要注意电弧的产生和控制，以确保可靠的开关和保护电器设备。

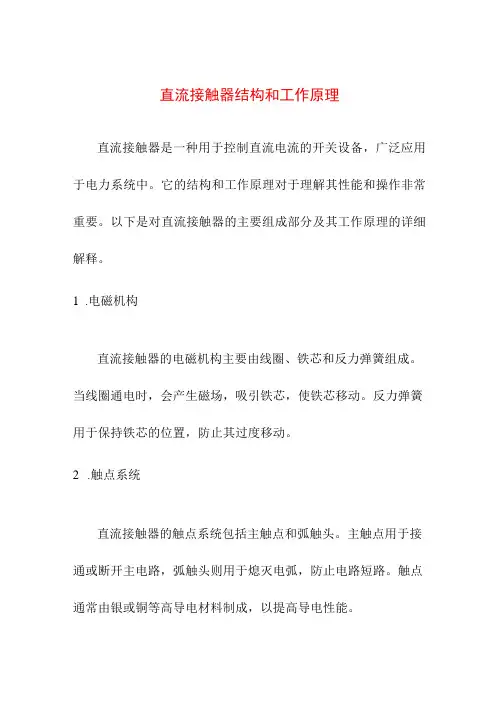

直流接触器结构和工作原理直流接触器是一种用于控制直流电流的开关设备，广泛应用于电力系统中。

它的结构和工作原理对于理解其性能和操作非常重要。

以下是对直流接触器的主要组成部分及其工作原理的详细解释。

1.电磁机构直流接触器的电磁机构主要由线圈、铁芯和反力弹簧组成。

当线圈通电时，会产生磁场，吸引铁芯，使铁芯移动。

反力弹簧用于保持铁芯的位置，防止其过度移动。

2.触点系统直流接触器的触点系统包括主触点和弧触头。

主触点用于接通或断开主电路，弧触头则用于熄灭电弧，防止电路短路。

触点通常由银或铜等高导电材料制成，以提高导电性能。

3.灭弧装置在断开电路时，触点间会产生电弧。

电弧会烧坏触点，影响接触器的寿命。

因此，直流接触器配备了灭弧装置，以在断开电路时迅速熄灭电弧。

常见的灭弧装置包括金属栅片、陶质栅片和真空管等。

4.主触头与弧触头的复合型构造为了提高直流接触器的性能，通常将主触头和弧触头组合在一起，形成复合型构造。

这种构造使得在接通或断开电路时,弧触头能够迅速熄灭电弧，减少对触点的损伤。

5.弹簧和支架底座等弹簧在直流接触器中起着重要作用，它用于保持触点的位置，并确保触点间的压力适中。

支架底座用于固定直流接触器的各个部件，并确保其整体结构的稳定性。

工作原理总结：当直流接触器线圈通电时，电磁机构产生磁场吸引铁芯，使铁芯移动。

触点系统中的主触点和弧触头也随之移动，接通或断开主电路。

在接通电路时，电弧可能在触点间产生，但灭弧装置能够迅速熄灭电弧，保护触点不受损伤。

弹簧确保触点位置准确，支架底座则维持整个结构的稳定。

通过这些组成部分的协同工作，直流接触器实现了对直流电流的有效控制。

直流接触器原理
直流接触器是一种电气控制设备，用于控制直流电路中的大电流。

它通常由电磁铁、触点和辅助触点等部分组成。

直流接触器的工作原理是利用电磁铁产生的磁场来吸引或释放触点，从而控制电路的通断。

在直流接触器中，电磁铁是起到控制触点的关键部件。

当电磁铁通电时，产生的磁场会吸引触点闭合，使电路通电。

而当电磁铁断电时，磁场消失，触点则会打开，使电路断开。

这样通过控制电磁铁的通断，就可以实现对电路的远程控制。

另外，直流接触器还配备了辅助触点，用于在控制主回路的同时，还可以控制辅助回路。

这样可以实现对多个电路的同时控制，提高了电气控制系统的灵活性和多功能性。

直流接触器的原理简单清晰，但在实际应用中有许多需要注意的地方。

首先，需要注意电磁铁的选型和电源的稳定性，确保电磁铁的工作可靠。

其次，触点的材质和接触面积也会影响到接触器的寿命和稳定性。

此外，辅助触点的设计和连接方式也需要合理安排，以确保整个控制系统的稳定性和可靠性。

总的来说，直流接触器是一种非常重要的电气控制设备，它的工作原理简单清晰，但在实际应用中需要注意许多细节。

只有充分理解其工作原理，合理选择和使用，才能确保电气控制系统的稳定性和可靠性。

希望本文对直流接触器的原理有所帮助，谢谢阅读。

直流接触器工作原理
直流接触器是一种用于控制电流的电气设备，它可以实现电路的开关和控制。

直流接触器的工作原理与交流接触器有所不同，下面将详细介绍直流接触器的工作原理。

首先，我们需要了解直流接触器的结构。

直流接触器通常由电磁铁、触点、弹簧和外壳等部分组成。

电磁铁是直流接触器的核心部件，它由线圈和铁芯组成。

当线圈通电时，电磁铁会产生磁场，吸引触点闭合或者打开。

直流接触器的工作原理可以分为两种情况：闭合和断开。

闭合状态：当电磁铁通电时，产生的磁场会吸引触点闭合，从而形成电路通路。

这时电流可以通过触点流动，实现电路的闭合。

断开状态：当电磁铁断电时，产生的磁场消失，触点由于弹簧的作用而打开，电路中断，电流无法通过触点流动。

在实际应用中，直流接触器通常用于控制大功率的直流电路，比如电动机、发电机等设备。

它可以实现电路的远程控制和保护，
提高了电路的安全性和可靠性。

此外，直流接触器还可以配合其他电气设备使用，比如与断路器、继电器等配合使用，实现更复杂的电气控制功能。

由于直流接触器的工作原理比较简单，结构也比较稳定可靠，因此在工业控制系统中得到了广泛的应用。

它可以实现电气设备的远程控制和保护，提高了工业生产的自动化水平。

总之，直流接触器是一种用于控制电路的重要电气设备，它的工作原理简单可靠，结构稳定，应用广泛。

通过对直流接触器工作原理的了解，可以更好地掌握其使用方法和维护技巧，确保电气设备的安全运行。

直流接触器灭弧结构设计一、引言直流接触器是一种用于控制直流电路的电气设备，它在开关电路的同时，需要采取措施来有效灭弧，以保护设备和人身安全。

本文将重点介绍直流接触器灭弧结构的设计原理和方法。

二、直流接触器灭弧结构的意义直流电路的断开过程中，由于电流无法自然消失，会产生电弧现象。

电弧不仅会造成能量损耗和设备损坏，还会对人身安全带来威胁。

因此，设计一种高效可靠的直流接触器灭弧结构至关重要。

三、直流接触器灭弧结构的原理直流接触器灭弧结构的设计原理是利用特定的材料和结构，使电弧在短时间内自动熄灭。

常见的直流接触器灭弧结构包括磁吹灭弧器、电磁吹灭弧器和磁性助弧器。

1. 磁吹灭弧器磁吹灭弧器利用磁场力将电弧吹灭，其结构包括磁铁、吹灭室和弹簧等组成。

当电弧产生时，磁铁会产生磁场，将电弧吹向吹灭室，然后通过弹簧将电弧冷却并熄灭。

2. 电磁吹灭弧器电磁吹灭弧器通过电磁力将电弧吹灭，其结构包括电磁线圈、吹灭室和弹簧等组成。

当电弧产生时，电磁线圈产生电磁力，将电弧吹向吹灭室，并通过弹簧将电弧冷却并熄灭。

3. 磁性助弧器磁性助弧器利用磁性材料的特性来辅助灭弧，其结构包括磁性材料和吹灭室等组成。

当电弧产生时，磁性材料会吸引电弧，将其吸附在吹灭室内，然后通过其他方式将电弧熄灭。

四、直流接触器灭弧结构的设计方法直流接触器灭弧结构的设计方法包括选择合适的灭弧材料和结构参数，并进行合理的优化设计。

1. 灭弧材料的选择灭弧材料应具有良好的导电性、导热性和耐磨性，以保证电弧的有效吸收和散热。

常用的灭弧材料包括铜合金、银合金和钨铜合金等。

2. 结构参数的设计结构参数的设计包括吹灭室的形状、尺寸和电弧的通道等。

合理设计结构参数可以提高灭弧效果和工作稳定性。

3. 优化设计通过数值模拟和实验验证，对直流接触器灭弧结构进行优化设计，以提高灭弧效果和可靠性。

五、直流接触器灭弧结构的发展趋势随着电子技术和材料科学的不断进步，直流接触器灭弧结构也在不断创新和改进。

接触器——用于频繁接通或断开交直流主电路或大容量控制电路按主触头通过的电流种类分为：交流接触器和直流接触器。

一、交流接触器——主要用于控制笼形和绕线式电动机的起动、运行中断开以及笼形电动机的反接制动、反向运行、点动等（见教材P21 Fig1-27）接触器图形符号：教材P24 Fig1-28电磁机构——线圈、动铁心（衔铁）、静铁心交流接触器触头系统——主触头（通断主电路）、辅助触头（控制电路，电气连锁）灭弧装置其他部件——反作用弹簧、缓冲弹簧、触头压力弹簧、传动机构等其中辅助触头无灭弧装置，容量较小，不能用于分合主电路；数量与接触器型号有关工作原理：线圈通电→线圈电流建立磁场→静铁心产生电磁吸力→吸合衔铁→带动触头动作→常闭断开，常开闭合线圈断电→电磁力消失→反作用弹簧使衔铁释放→各触头复位二、直流接触器——结构和工作原理与交流接触器基本相同，主要用于远距离控制电压至400V、电流至600A的直流电路以及频繁操作的直流电动机。

三、接触器的类型、技术参数、选择、常见故障请同学们自学（教材P21-P24）（参见教材P22～P23表1-2和表1-3，其中交流接触器CJ10系列主触头均为三极，辅助触头为2常开、2常闭）继电器种类很多：电压继电器电流继电器按输入信号的性质分：时间继电器温度继电器速度继电器压力继电器电压电磁式继电器电流感应式继电器按工作原理分：电动式继电器电子式继电器热继电器按输出形式分：有触点和无触点按用途分：控制用和保护用继电器一、电磁式继电器——结构与工作原理和接触器基本相同。

不同点：继电器可以对各种输入量的变化作出反应，而接触器只在一定的电压信号下动作；继电器用于切换小电流的控制和保护电路，无灭弧装置而接触器用来控制大电流电路。

电磁式继电器按吸引线圈的电流种类分为：直流电磁式和交流电磁式按继电器反映的参数分为：电流、电压、中间和时间继电器工作状态：断“0”；合“1”，吸合与释放时间为0.05s～0.15s。

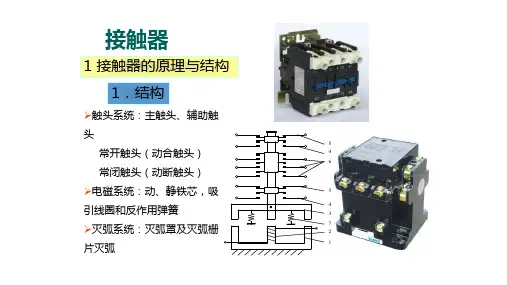

接触器工作原理及结构接触器是电力拖动与自动控制系统中重要的一种低压电器，也是有触点电磁式电器的典型代表。

接触器按主触头通过电流的种类，可分为交流接触器和直流接触器两种。

电磁接触器是利用电磁铁对铁片的吸引力来完成触点开闭功能的器件。

1.电磁铁的构造电磁铁的构造图2.电磁接触器的原理结构用于接触器的E形铁心的功能接触器的原理结构图3.电磁接触器的实际结构交流接触器（a）CJ10系列接触器（b）CJX1系列接触器（c）CJX1N系列机械联锁接触（d）交流接触器的外形结构说明（e）(f)接触器内部结构接触器结构：由电磁系统、触头系统、灭弧装置、复位弹簧等几部分构成。

电磁系统：包括可动铁心（衔铁）、静铁心、电磁线圈；触头系统：包括用于接通、切断主电路的大电流容量的主触头和用于控制电路的小电流容量的辅助触头；灭弧装置：用于迅速切断主触头断开时产生的电弧，以免使主触头烧毛、熔焊，对于容量较大的交流接触器，常采用灭弧栅灭弧。

接触器的图形符号和文字符号4.接触器的工作原理交流接触器工作原理：当电磁线圈接受指令信号得电后，铁心被磁化为电磁铁，产生电磁吸力，当克服弹簧的反弹力时使动铁心吸合，带动触头动作，即常闭触头分开、常开触头闭合；当线圈失电后，电磁铁失磁，电磁吸力消失，在弹簧的作用下触头复位。

交流接触器线圈的工作电压，应为其额定电压的85%-105%，这样才能保证接触器可靠吸合。

如电压过高，交流接触器磁路趋于饱和，线圈电流将显著增大，有烧毁线圈的危险。

反之，电压过低，电磁吸力不足，动铁心吸合不上，线圈电流达到额定电流的十几倍，线圈可能过热烧毁。

5. 常用接触器(1)空气电磁式交流接触器在接触器中，空气电磁式交流接触器应用最广泛，产品系列和品种最多，但其结构和工作原理相同，目前常用国产空气电磁式接触器有CJ0、CJl0、CJl2、CJ20、CJ21、CJ26、CJ29、CJ35、CJ40等系列交流接触器。

(2)机械连锁交流接触器机械连锁交流接触器实际上是由两个相同规格的交流接触器再加上机械连锁机构和电气连锁机构所组成，保证在任何情况下不能两台接触器同时吸合。

电磁接触器的结构及原理电磁接触器是一种通过电磁力控制电路的开关装置。

它可以将回路分开或连接起来，实现电器设备的启动、停止、正反转等功能。

下面将从电磁接触器的结构和工作原理两个方面进行详细介绍。

一、结构电磁接触器主要由电磁铁、触点、辅助触点、保护设备和外壳等部分组成。

1. 电磁铁：电磁铁是电磁接触器的关键部件，它由铁芯、线圈和电磁气隙组成。

当线圈通电时，产生的磁场将铁芯吸引，使触点合上或分开。

2. 触点：电磁接触器的触点分为主触点和辅助触点。

主触点是完成电器设备接通或断开的主要触点，通常由银合金材料制成，具有很好的导电性能和机械强度。

辅助触点则用于控制电磁接触器的元器件。

3. 保护设备：为了保护电磁接触器的正常运行，常常在其结构中加入过流继电器、热继电器、短路继电器等保护器件。

这些保护器件可以对电机进行保护，防止过电流、过载以及短路等故障发生。

4. 外壳：电磁接触器的外壳是用来保护内部元器件免受损坏和环境干扰的。

外壳通常由塑料或金属制成，能够提供良好的绝缘和防护效果。

二、工作原理电磁接触器的工作原理可以分为两个过程：激磁过程和闭合过程。

1. 激磁过程当电磁接触器被接通电源时，电流通过线圈，激励线圈周围产生磁场。

这个磁场将吸引铁芯上的吸引体，使其与移动体相连。

线圈的电磁力与弹簧的力量达到平衡，触点处于打开状态。

当线圈断电或电源故障时，由于失去了电磁铁的吸引力，触点将会被发力弹簧分开，回到断开状态。

2. 闭合过程当电磁接触器被激磁后，触点关闭时，主触点与电源闭合，电流通过触点流入所控制的电器设备中。

同时，辅助触点也会闭合，保持线圈的通电状态。

辅助触点还可以用于控制其他电器设备，实现复杂的控制功能。

总结：电磁接触器的结构和工作原理非常简单明了。

通过电磁铁的激磁力和弹簧力的平衡，实现了触点的合闸和分闸。

它的工作可以通过外部电路或控制器控制，广泛应用于机械、电力、交通等领域的电气控制回路中。
