摩托车发动机结构设计介绍

摩托车发动机原理及整车结构摩托车作为一种受欢迎的交通方式，它的发动机原理和整车结构也备受关注。

本文将从摩托车发动机原理、整车结构以及其相关部件进行介绍和分析。

摩托车发动机原理摩托车发动机是指用以驱动摩托车的设备，其主要是利用内燃作用产生动力。

摩托车发动机的分类主要基于内燃发动机和电动发动机两大类。

内燃发动机原理内燃发动机是指使用燃油等燃烧的能量产生马力的发动机。

它主要由气缸、活塞、曲轴、连杆等部件组成。

其原理如下：•以汽油引擎为例，通过汽油喷油器喷入燃油与空气混合后，进入气缸内。

•摩托车点火器通过电信号来点燃这个混合气，从而产生燃烧爆炸，推动活塞向下方移动，转化成偏心轮运动，并传递给曲轴。

•曲轴的旋转动力，则通过传动链或者传动皮带，传递给摩托车的后轮。

电动发动机原理与内燃发动机不同，电动发动机则主要依赖于电能产生的动力。

在摩托车上，电动发动机通常包括电机、蓄电池、电控等组件。

其原理如下：•当电机输入电能后，电流将产生磁场，使得电机的转子旋转，但由于电机的规格不同，其效率和产生的马力也会存在较大差距。

•同时，电池也是电动发动机的重要组件。

电池的主要作用是储存和提供动力，摩托车的电动发动机通常使用锂电池。

摩托车整车结构除了与发动机有关的部分，摩托车整车结构也是非常重要的。

其主要结构包括车架、车轮、悬挂、制动、轮胎、油箱等组件。

车架摩托车车架是承受各种功能模块的组装平台，也是整个摩托车的主体。

根据使用模式的不同，摩托车的车架也会存在不同规格。

车轮和悬挂摩托车的轮子和悬挂则是让摩托车能够行走的重要组件，其中悬挂主要是保障摩托车行驶中汽车的稳定性，缓和不良道路的冲击。

制动制动系统则是摩托车的重要安全组件，其包括刹车器和制动盘等。

常见的刹车系统包涵前刹车、后刹车和定位制动器。

轮胎摩托车轮胎是连接车轮和路面的组件，负责摩托车行驶中的支撑和阻力传递。

在不同的路面和使用环境下，选择适当的轮胎就显得非常重要了。

同时，过期的轮胎也是非常危险的，需要及时更换。

摩托车发动机结构基础讲解一、基本结构：1.气缸体：发动机的主体部分，用来容纳活塞，同时承受着活塞的上下往复运动和爆炸力的冲击。

2.活塞：位于气缸内，是发动机的运动部件之一，主要用来接受爆炸产生的压力，通过传递这个力量来驱动摩托车运动。

3.气缸盖：位于气缸体的上部，作用是将气缸封闭，并提供燃烧室的形成，同时起到散热的作用。

4.曲轴：也被称为动力轴，连接着连杆和活塞，通过活塞的上下运动将燃烧产生的力量传递给连杆。

5.连杆：连接着曲轴和活塞，起到传递力量的作用。

6.曲轴箱：位于发动机的下部，用来容纳曲轴和连杆装置，同时还起到润滑和密封的作用。

7.气门：用于控制进气和排气过程，通过开启和关闭来控制燃油与空气的混合比例和燃烧产物的排放。

8.燃料系统：包括供油系统和点火系统，前者负责燃料进入燃烧室，后者负责产生点火火花。

二、工作原理：1.进气冲程：气缸内的活塞向下运动，气门开启，使得混合气进入燃烧室。

2.压缩冲程：活塞向上运动，气门关闭，将混合气压缩至最小体积。

3.爆炸冲程：点火系统产生火花，点燃混合气，产生高温高压气体，推动活塞向下运动。

4.排气冲程：活塞再次向上运动，将燃烧产物排出燃烧室。

三、发动机类型：1.单缸发动机：结构简单、成本低廉，适用于小型摩托车。

但振动和噪音较大。

2.双缸发动机：由两个活塞和气缸组成，平衡性较好，输出功率和扭矩较大。

3.对置双缸发动机：两个活塞对称排列在两边，并通过曲轴箱相互连接。

振动小，稳定性好。

4.V型双缸发动机：两个活塞组成V字形排列，结构紧凑，功率输出较高。

5.W型三缸发动机：三个活塞成W字形排列，输出功率大，高速性能优越。

6.盒状多缸发动机：由若干对对置活塞组成，具有高功率、高扭矩和平稳的特点。

总结：摩托车发动机的结构主要包括气缸体、活塞、曲轴等部件。

其工作原理是通过循环的四个冲程将燃料气体转化为机械能，驱动摩托车前进。

根据不同的结构和布置方式，摩托车发动机可分为单缸、双缸、对置双缸、V型双缸、W型三缸和盒状多缸等多种类型。

摩托车发动机总成摩托车发动机总成是摩托车的核心部件之一，起到驱动车辆运行的重要作用。

它由多个组成部件组合而成，包括气缸、活塞、曲轴、凸轮轴等。

本文将对摩托车发动机总成的结构和工作原理进行详细介绍。

一、结构组成1. 气缸和活塞：摩托车发动机总成的关键组件之一是气缸和活塞。

气缸是一个空心的圆筒形部件，内壁光滑，并具有高度的耐磨性。

活塞则位于气缸内，通过往复运动产生气缸内的压缩和爆燃过程。

2. 曲轴：曲轴是将活塞的往复运动转换成旋转运动的部件。

它连接活塞和车轮，并通过旋转带动摩托车的运动。

曲轴通常由多个连杆组成，保证了发动机的平稳运转。

3. 凸轮轴：凸轮轴用于控制气门的开启和关闭。

它通过凸轮的形状和数量来决定气门的开闭时机，从而控制燃油混合物的进入和排出。

4. 气门和汽门弹簧：气门位于气缸头部，通过凸轮轴的驱动来实现开启和关闭。

汽门弹簧则用于保持气门在关闭状态下的压紧力。

5. 点火系统：摩托车发动机总成还包括点火系统，用于点燃燃油混合物以产生爆燃。

点火系统由点火线圈、点火塞和点火控制器组成。

二、工作原理摩托车发动机总成的工作原理可以简单概括为四个步骤：进气、压缩、爆燃和排气。

1. 进气：在进气过程中，活塞下行，气缸内产生负压，进气门开启，新鲜的燃油混合物通过进气道进入气缸内。

2. 压缩：活塞上行，将气缸内的燃油混合物压缩，同时关闭进气门，确保混合物不会逆流。

3. 爆燃：在活塞上行到达顶点附近时，点火系统触发点火塞，将火花引燃燃油混合物，产生爆燃。

爆燃的能量推动活塞下行，驱动车轮运动。

4. 排气：活塞下行，废气通过排气门排出，同时进气门再次开启，开始新的循环。

通过不断循环以上四个步骤，摩托车发动机总成可以产生持续的动力，驱动车辆前进。

三、保养和故障排除摩托车发动机总成的保养和故障排除非常重要，可以确保发动机的正常运转和延长其使用寿命。

1. 保养：定期更换发动机油和机油滤清器，确保发动机内部的润滑和清洁。

摩托车发动机的结构组成及作用1. 曲轴（Crankshaft）：摩托车发动机的曲轴是由一条主轴和多个连杆组成，主要作用是将活塞的往复运动转化为旋转运动，并通过曲轴输出动力给齿轮箱。

2. 活塞（Piston）：活塞是由铝合金制成的圆柱形零件，在汽缸内上下运动。

活塞的上部连接活塞销与连杆相连，下部与曲轴相连，通过活塞运动将燃油与空气混合物压缩和燃烧产生的能量转化为机械能。

3. 气缸（Cylinder）：气缸是发动机工作的主要部件之一，用来容纳活塞运动。

摩托车发动机通常采用单缸、双缸或四缸结构。

气缸的内壁通常经过精密加工，以减小活塞与气缸壁之间的摩擦，并形成气缸腔，利于燃烧气体的膨胀。

4. 气门（Valve）：气门是用来控制进气和排气的部件，位于气缸盖上。

摩托车发动机通常采用顶置气门的结构，其中进气门和排气门在工作循环中交替开启和关闭，控制燃料与空气的进出。

5. 气门机构（Valve Train）：气门机构包括凸轮轴、摇臂、气门弹簧等部件，其主要作用是通过凸轮轴的旋转将气门的开启和关闭动作传递到气门上，确保气门的正常工作。

6. 燃油系统（Fuel System）：摩托车发动机的燃油系统由燃油箱、燃油泵、化油器或电喷系统等组成。

燃油系统的作用是将汽油从燃油箱中输送到发动机，并与空气混合形成可燃烧的混合物。

7. 点火系统（Ignition System）：点火系统用于引燃燃料混合物，产生燃烧以输出动力。

摩托车发动机的点火系统通常包括点火线圈、火花塞、点火控制器等部件，其中点火线圈负责将电能转化为高压电流，通过火花塞将电流引燃燃料混合物的火花。

8. 冷却系统（Cooling System）：摩托车发动机的冷却系统主要包括散热片、风扇、水泵等部件，其作用是防止发动机过热，维持发动机的工作温度在适宜范围内。

9. 润滑系统（Lubrication System）：摩托车发动机的润滑系统主要由油泵、油箱、滤清器等部件组成。

摩托车发动机结构基础
1.气缸：摩托车发动机通常采用单缸、双缸或多缸结构。

气缸是发动
机内的工作腔，用于容纳活塞、曲轴和连杆等零件，通过燃烧混合气使活
塞做往复运动，从而带动曲轴旋转。

2.曲轴：曲轴是摩托车发动机的动力输出部件，它与活塞、连杆等零
件紧密配合。

当气缸内的燃烧混合气爆炸时，活塞受到冲击力使其往复运动，通过连杆与曲轴相连，使曲轴旋转，从而转化为机械能输出。

3.连杆：连杆是连接活塞和曲轴的关键零件，它通过活塞销与活塞连接，并通过曲轴销与曲轴连接，将活塞的往复运动转化为曲轴的旋转运动。

4.活塞：活塞是摩托车发动机中的运动零件，它位于气缸内并与气缸
壁紧密配合。

当燃烧混合气爆炸时，活塞受到冲击力使其往复运动，从而
驱动曲轴旋转。

5.气门机构：摩托车发动机的气门机构控制着进气和排气过程。

气门
分为进气气门和排气气门，通过凸轮轴、气门弹簧、气门拉杆等零件实现
开启和关闭动作。

进气气门负责混合气进入燃烧室，而排气气门负责将燃
烧产生的废气排出。

6.进气和排气系统：摩托车发动机的进气系统主要由空气滤清器、节
气门、进气歧管等部件组成，其作用是将空气与燃油混合后送入燃烧室进
行燃烧。

排气系统由排气管、消声器等组成，用于排出燃烧产生的废气。

以上是摩托车发动机的基本结构。

除此之外，现代摩托车发动机还常
常配备了点火系统、冷却系统、润滑系统等辅助装置。

点火系统通过产生
火花点燃燃油混合气，冷却系统用于降低发动机温度，润滑系统则负责减
少零部件的磨损，提高发动机的使用寿命。

摩托车发动机的构造与工作原理摩托车发动机是摩托车的心脏，它的构造和工作原理直接关系到摩托车的牵引力、动力、速度等方面，因此对于喜欢摩托车的爱好者们来说，掌握发动机的构造和工作原理是十分重要的。

下面我们就来详细了解摩托车发动机的构造和工作原理。

一、摩托车发动机的构造发动机是摩托车的核心部件，它主要由以下三个部分组成：1.缸体：是发动机的主体，用来容纳气缸和活塞，它们的工作位于缸体内部。

缸体通常是由铸造高强度铝合金或者铸铁车削而成的。

缸体外部还装有气缸盖以及连杆等部分，构成了发动机的总体结构。

2.活塞和连杆：活塞是由高强度铝合金铸造而成。

活塞位于缸体内，通过连杆与曲轴相连。

它的运动将热能和压力转换为机械能，进而推动摩托车运动。

3.曲轴：曲轴是发动机的核心组成部分，是发动机的旋转部件之一，它由钢铁或铸铁材料制成。

曲轴旋转时，可以将活塞的重复上下往复运动转化为连续的旋转运动，推动摩托车轮胎转动。

二、摩托车发动机的工作原理摩托车发动机的工作原理主要可以分为四大环节，包括：进气、压缩、爆燃和排气。

1.进气：当活塞下行，缸内压力降低，进气门自然打开，使得燃料混合气进入到缸内，并通过曲轴运动改变它们的压力状态。

2.压缩：随着活塞运动的继续，进气门愈加密闭，而燃料混合气已经被增压。

由于缸体的封闭和曲轴的运动状态，混合气变得更加致密。

同时，火花塞也开始电火，点燃混合气，产生一次爆燃。

3.爆燃：当混合气受到电火点燃后，就会燃烧，释放出大量的热能和气压能量，引起高温和高压环境，从而把活塞推向缸头，同时也顺表排出排气门。

4.排气：随着活塞轨迹的上升，排气门安装在气缸头上向上打开，将排出的浓烟废气排出缸体外，带走了缸内气体的压力。

这就是一次完整的发动机工作循环。

总的来说，摩托车发动机的工作原理就是将燃料混合气点燃并爆燃，从而使曲轴转动，推动摩托车前进。

当然，这其中还要考虑各种损耗和适当调整燃料与空气的比例以使发动机的工作效率最优化。

摩托车发动机构造原理照片图解气缸、活塞：图6-2 气缸的另一视角图GY6气缸如图6-1所示。

我们从图6-1可以看到，在气缸体边上有槽（或叫正时链条通道），正时链条从此通过到达气缸头，其中还要安装链条的导板片（图6-3a）、链条张紧器（图6-3b）。

图6-1中我们可以看到气缸正前方有一个孔，它是用来安装正时链条的链条调整器总成的，链条调整器总成如图6-3所示。

当正时链条发生磨损松动及异响时，我们可以通过链条调整器来对其进行一定的调整。

图6-3a 导板片图6-3b 链条张紧器图6-3 GY6链条调整器总成我们在前面已经了解过曲轴箱，在实际的安装中，图6-1所示的气缸，应该是反过来朝下安装在曲轴箱上的。

在图6-1中，气缸中间圆形的缸套部分，就是活塞在气缸中上下运动的空间。

我们没有找到GY6活塞的专门图片，但图6-4给出了一些活塞的照片，图6-5给出了一组活塞环的照片。

图6-4 一组活塞图片图6-5 一组活塞环图片见图6-4，活塞上有环槽部，用来安装活塞环。

活塞环分气环、油环。

GY6有二道气环，一道油环。

气环是用来防止燃烧室气体进入曲轴箱，而油环是用来防止润滑机油窜入燃烧室的。

在这里给大家提一个问题，为什么活塞顶部有两个倾斜凹坑？你想一想吧，答案是：避免活塞位于气缸上止点时与进排气门相撞而设置的。

国产上述GY6配件零售价格：缸体大约是￥200多块，国产的活塞价格大约是￥40左右，活塞环￥70左右。

合资的和进口的就贵许多，甚至数倍。

BHGY6强制风扇：在上述的文章中，我们看到了躲在屁股下座垫下发动机里的某些真面目，但是也许会有超级菜鸟问，我还是看不到呀！是的，气缸头和气缸是被包围起来的，像巴基斯坦的妇女，永远戴着一层面纱，这个面纱就是：发动机风扇导风罩，如图7-1所示。

图7-2是风扇盖。

图7-3是各种冷却风扇。

图7-1 风扇导风罩图7-2 风扇盖图7-3 各种冷却风扇在上文中我们看到了气缸头、气缸的图片，为了带走燃烧产生的大量热量，我们可以看到它们外周覆盖的巨大散热片，但是还是不行啊，热啊，于是就用塑料罩包起来，用风扇不停地吹，塑料罩的功用就是形成冷却气流流动的气道。

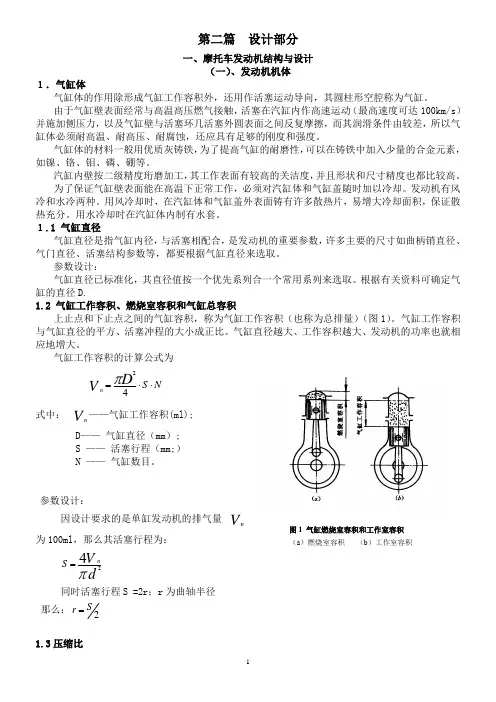

第二篇 设计部分一、摩托车发动机结构与设计（一）、发动机机体１．气缸体气缸体的作用除形成气缸工作容积外，还用作活塞运动导向，其圆柱形空腔称为气缸。

由于气缸壁表面经常与高温高压燃气接触，活塞在汽缸内作高速运动（最高速度可达100km/s ）并施加侧压力，以及气缸壁与活塞环几活塞外圆表面之间反复摩擦，而其润滑条件由较差，所以气缸体必须耐高温、耐高压、耐腐蚀，还应具有足够的刚度和强度。

气缸体的材料一般用优质灰铸铁，为了提高气缸的耐磨性，可以在铸铁中加入少量的合金元素，如镍、铬、钼、磷、硼等。

汽缸内壁按二级精度珩磨加工，其工作表面有较高的关洁度，并且形状和尺寸精度也都比较高。

为了保证气缸壁表面能在高温下正常工作，必须对汽缸体和气缸盖随时加以冷却。

发动机有风冷和水冷两种。

用风冷却时，在汽缸体和气缸盖外表面铸有许多散热片，易增大冷却面积，保证散热充分。

用水冷却时在汽缸体内制有水套。

１.1 气缸直径气缸直径是指气缸内径，与活塞相配合，是发动机的重要参数，许多主要的尺寸如曲柄销直径、气门直径、活塞结构参数等，都要根据气缸直径来选取。

参数设计：气缸直径已标准化，其直径值按一个优先系列合一个常用系列来选取。

根据有关资料可确定气缸的直径D.1.2 气缸工作容积、燃烧室容积和气缸总容积上止点和下止点之间的气缸容积，称为气缸工作容积（也称为总排量）（图1）。

气缸工作容积与气缸直径的平方、活塞冲程的大小成正比。

气缸直径越大、工作容积越大、发动机的功率也就相应地增大。

气缸工作容积的计算公式为N S D V n ⋅⋅=42π式中：Vn——气缸工作容积(ml);D —— 气缸直径（mm ）; S —— 活塞行程（mm;）N —— 气缸数目。

参数设计：因设计要求的是单缸发动机的排气量Vn为100ml ，那么其活塞行程为： 24n S V dπ=同时活塞行程S =2r ；r 为曲轴半径 那么：2S r =1.3压缩比图1 气缸燃烧室容积和工作室容积 （a ）燃烧室容积 （b ）工作室容积气缸总容积与燃烧室容积的比值，称为压缩比。

摩托车发动机分解介绍摩托车发动机构造原理照片图解气缸、活塞：图6-2 气缸的另一视角图GY6气缸如图6-1所示。

我们从图6-1可以看到，在气缸体边上有槽（或叫正时链条通道），正时链条从此通过到达气缸头，其中还要安装链条的导板片（图6-3a）、链条张紧器（图6-3b）。

图6-1中我们可以看到气缸正前方有一个孔，它是用来安装正时链条的链条调整器总成的，链条调整器总成如图6-3所示。

当正时链条发生磨损松动及异响时，我们可以通过链条调整器来对其进行一定的调整。

图6-3a 导板片图6-3b 链条张紧器图6-3 GY6链条调整器总成我们在前面已经了解过曲轴箱，在实际的安装中，图6-1所示的气缸，应该是反过来朝下安装在曲轴箱上的。

在图6-1中，气缸中间圆形的缸套部分，就是活塞在气缸中上下运动的空间。

我们没有找到GY6活塞的专门图片，但图6-4给出了一些活塞的照片，图6-5给出了一组活塞环的照片。

图6-4 一组活塞图片图6-5 一组活塞环图片见图6-4，活塞上有环槽部，用来安装活塞环。

活塞环分气环、油环。

GY6有二道气环，一道油环。

气环是用来防止燃烧室气体进入曲轴箱，而油环是用来防止润滑机油窜入燃烧室的。

在这里给大家提一个问题，为什么活塞顶部有两个倾斜凹坑？你想一想吧，答案是：避免活塞位于气缸上止点时与进排气门相撞而设置的。

国产上述GY6配件零售价格：缸体大约是￥200多块，国产的活塞价格大约是￥40左右，活塞环￥70左右。

合资的和进口的就贵许多，甚至数倍。

BH GY6强制风扇：在上述的文章中，我们看到了躲在屁股下座垫下发动机里的某些真面目，但是也许会有超级菜鸟问，我还是看不到呀！是的，气缸头和气缸是被包围起来的，像巴基斯坦的妇女，永远戴着一层面纱，这个面纱就是：发动机风扇导风罩，如图7-1所示。

图7-2是风扇盖。

图7-3是各种冷却风扇。

图7-1 风扇导风罩图7-2 风扇盖图7-3 各种冷却风扇在上文中我们看到了气缸头、气缸的图片，为了带走燃烧产生的大量热量，我们可以看到它们外周覆盖的巨大散热片，但是还是不行啊，热啊，于是就用塑料罩包起来，用风扇不停地吹，塑料罩的功用就是形成冷却气流流动的气道。

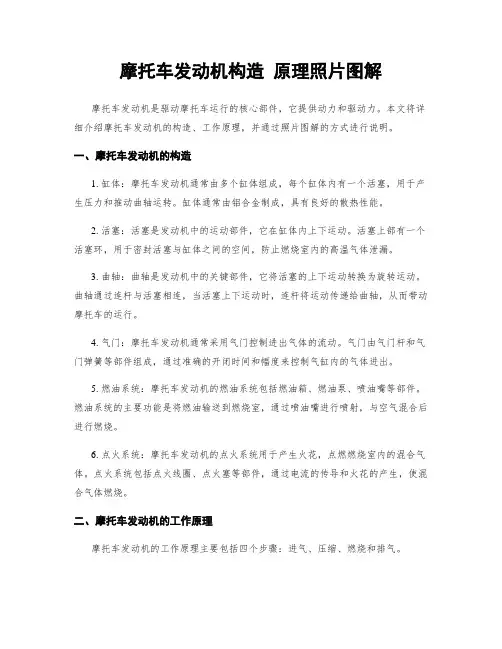

摩托车发动机构造原理照片图解摩托车发动机是驱动摩托车运行的核心部件，它提供动力和驱动力。

本文将详细介绍摩托车发动机的构造、工作原理，并通过照片图解的方式进行说明。

一、摩托车发动机的构造1. 缸体：摩托车发动机通常由多个缸体组成，每个缸体内有一个活塞，用于产生压力和推动曲轴运转。

缸体通常由铝合金制成，具有良好的散热性能。

2. 活塞：活塞是发动机中的运动部件，它在缸体内上下运动。

活塞上部有一个活塞环，用于密封活塞与缸体之间的空间，防止燃烧室内的高温气体泄漏。

3. 曲轴：曲轴是发动机中的关键部件，它将活塞的上下运动转换为旋转运动。

曲轴通过连杆与活塞相连，当活塞上下运动时，连杆将运动传递给曲轴，从而带动摩托车的运行。

4. 气门：摩托车发动机通常采用气门控制进出气体的流动。

气门由气门杆和气门弹簧等部件组成，通过准确的开闭时间和幅度来控制气缸内的气体进出。

5. 燃油系统：摩托车发动机的燃油系统包括燃油箱、燃油泵、喷油嘴等部件。

燃油系统的主要功能是将燃油输送到燃烧室，通过喷油嘴进行喷射，与空气混合后进行燃烧。

6. 点火系统：摩托车发动机的点火系统用于产生火花，点燃燃烧室内的混合气体。

点火系统包括点火线圈、点火塞等部件，通过电流的传导和火花的产生，使混合气体燃烧。

二、摩托车发动机的工作原理摩托车发动机的工作原理主要包括四个步骤：进气、压缩、燃烧和排气。

1. 进气：当活塞下行时，气门打开，汽油和空气混合物通过进气道进入燃烧室。

进气门关闭后，活塞开始向上运动。

2. 压缩：活塞上行时，将进入燃烧室的混合气体压缩，使气体的密度和温度增加。

这样可以提高燃烧效率和爆发力。

3. 燃烧：当活塞上行到达顶点时，点火系统发出火花，点燃混合气体。

燃烧产生的高温高压气体推动活塞向下运动，驱动曲轴旋转。

4. 排气：活塞下行时，排气门打开，将燃烧后的废气排出燃烧室。

排气门关闭后，活塞再次向上运动，完成一个工作循环。

三、照片图解以下是一张摩托车发动机的照片，通过标注说明了各个部件的名称和功能。
