供配电技术基本知识

供配电技术总结知识点一、供配电技术概述供配电技术是指将电力从电厂输送至用户，以及在用户内部的分配和管理技术。

其核心目标是确保电力安全、可靠并高效使用。

随着电力需求的不断增长和新能源技术的发展，供配电技术也在不断演进和升级。

本文将从供电方式、配电系统、智能电网等方面对供配电技术进行总结。

二、供电方式1. 传统供电方式传统供电方式主要是通过变电站将电力从电厂输送至用户。

输电线路一般采用高压输电，通过变压器进行升降压，最终到达用户。

传统供电方式稳定可靠，但存在能源浪费和供电不足等问题。

2. 新能源供电方式新能源供电方式指的是利用可再生能源（如太阳能、风能等）进行发电并接入电网。

这种方式可以减少对化石燃料的依赖，减少碳排放，但由于可再生能源的不稳定性，需要配备储能系统以保障稳定供电。

三、配电系统1. 配电网络配电网络是指将输电线路分配至用户的系统，一般分为高压、中压和低压三个层级。

高压线路一般由变电站输出，中压线路主要负责城市或工业区域的供电，低压线路则为用户提供电力。

各层级的电力系统均有相应的保护和控制装置，以确保安全可靠供电。

2. 配电保护配电保护是指在电力系统中对故障进行检测和隔离，防止故障扩大影响供电质量。

常见的配电保护装置包括保护继电器、跳闸装置、接地保护等。

3. 配电自动化配电自动化是指利用现代控制技术对配电系统进行智能化管理。

通过自动化控制装置，可以实现设备自动运行、故障自动处理和远程监控等功能，提高供电可靠性和运行效率。

四、智能电网1. 智能电网概述智能电网是指将信息通信技术与电力系统相融合，实现对电力系统的实时监测、分析和智能化控制。

通过智能电网技术，可以实现电力系统的远程监控、智能调度和故障诊断，提高供电效率和可靠性。

2. 智能电网技术智能电网技术主要包括先进的通信技术、智能电表、智能变电站等。

先进的通信技术可以实现电力系统的远程监控和数据传输，智能电表可以实现对用户用电情况的实时监测和能源管理，智能变电站则可以实现供电系统的自动调度和故障处理。

供配电技术主要知识点▪1、电力系统基本知识；▪2、工厂负荷计算；▪3、短路电流计算；▪4、供电系统一次部分；▪5、供电系统二次部分；▪6、自动装置；▪7、防雷和接地；▪8、工厂电气照明；▪9、电力能源节约。

基础知识结构图中性点运行方式供电设计内容供电质量供电意义电力系统基本知识电力系统基本知识▪1、电厂分类；▪2、电力系统、电力网、动力系统定义；▪3、电力设备首末端电压的确定；▪4、电力系统中性点运行方式；▪5、供电设计的内容；▪6、电力发展。

电力发展▪在三峡电站于2009年建成之后，我国将初步形成南方电网、中部电网和北方电网三个较大的区域性电网。

南方电网主要由云南、贵州、两广和海南构成。

中部电网主要由华东、华中以及川渝电网组成。

北方电网主要由华北、内蒙、东北电网组成。

在2015—2020年将实现全国性的较强联系联网。

在云南省境内则重点加强澜沧江的梯级开发，为今后更好的实现西电东送做好准备。

▪云南省水能资源丰富，可开发装机为9000万千瓦，煤储藏量约为680亿吨。

云南已建和在建的较大电厂分别为:电力发展▪水电厂：▪1、漫湾电厂装机135万千瓦（已建）▪2、鲁布革电厂装机60万千瓦（已建）▪3、小湾电厂装机420万千瓦（在建）▪4、大朝山电厂装机135万千瓦（已建）▪5、景洪电厂装机150万千瓦（在建）▪6、糯扎渡电厂585万千瓦（在建）等。

▪火电厂：▪1、阳宗海电厂装机40万千瓦（已建）▪2、曲靖电厂120万千瓦（已建）▪3、宣威电厂180万千瓦（已建）▪4、小龙潭电厂120万千瓦（已建）▪5、昆明二电厂60万千瓦(已建)▪6、开远大唐电厂60万千瓦（在建）等。

▪云南省是我国西电东送的主力省份之一，预计到2011年我省的总装机容量将达到2300万kw。

在今后一段时间内我省的电力事业将会有长足的进步，电力事业的发展不但会极大的带动云南省的经济发展，也将为我国的工业发展打下坚实的基础。

电力发展一、数字电力系统（digital power system）数字电力系统是指：它是某一实际运行的电力系统的物理结构、物理特性、技术性能、经济管理、环保指标、人员状况、科技活动等数字的、形象化的、实时地描述与再现。

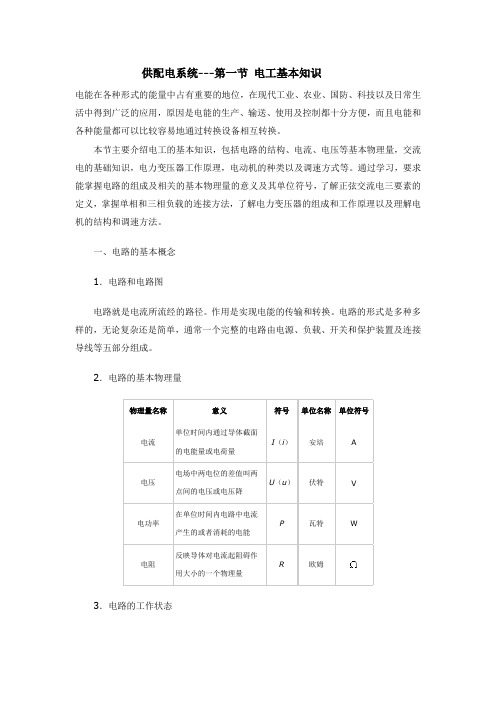

供配电系统---第一节电工基本知识电能在各种形式的能量中占有重要的地位，在现代工业、农业、国防、科技以及日常生活中得到广泛的应用，原因是电能的生产、输送、使用及控制都十分方便，而且电能和各种能量都可以比较容易地通过转换设备相互转换。

本节主要介绍电工的基本知识，包括电路的结构、电流、电压等基本物理量，交流电的基础知识，电力变压器工作原理，电动机的种类以及调速方式等。

通过学习，要求能掌握电路的组成及相关的基本物理量的意义及其单位符号，了解正弦交流电三要素的定义，掌握单相和三相负载的连接方法，了解电力变压器的组成和工作原理以及理解电机的结构和调速方法。

一、电路的基本概念1．电路和电路图电路就是电流所流经的路径。

作用是实现电能的传输和转换。

电路的形式是多种多样的，无论复杂还是简单，通常一个完整的电路由电源、负载、开关和保护装置及连接导线等五部分组成。

2．电路的基本物理量物理量名称意义符号单位名称单位符号电流单位时间内通过导体截面的电能量或电荷量I（i）安培 A电压电场中两电位的差值叫两点间的电压或电压降U（u）伏特V电功率在单位时间内电路中电流产生的或者消耗的电能P瓦特W电阻反映导体对电流起阻碍作用大小的一个物理量R欧姆3．电路的工作状态电路的三种状态：通路（额定工作状态）、短路和开路。

∙①开路状态是电路的开关断开，电路中没有电流通过的状态，特征是电路电流为零。

∙②短路状态是电源未经负载而直接由导体构成闭合的回路，特点是短路电流很大。

∙③额定工作状态是各种电气设备的电压、电流及功率等都在其额定值，即电路处于正常工作状态。

二、交流电由于交流电具有生产容易、成本低廉、便于输送和控制、易于转换和测量的优点，从而得到广泛的应用，而且通过整流设备能方便地把交流电变换成直流电。

1．正弦交流电直流电和交流电的区别是：直流电的方向不随时间的变化而变化；而交流电的方向却随着时间的变化而变化。

由于交流电波形是按照正弦曲线的规律变化，所以称之为正弦交流电。

1、导线和电缆的截面选择必须满足发热条件、电压损耗条件、经济电流密度、机械强度和短路稳定度条件。

2、中性线截面S0一般应不小于相线截面S φ的一半，当S φ≤16mm2时，保护线SPE 应为SPE ≥S φ。

3、电能的生产、输送和使用全过程几乎是在 同一时刻完成的；电压损耗是指线路首端电压与末端电压的代数差。

4、过电流保护有定时限和反时限两种；其动作电流的整定公式为max..L ire wrel KA op I K K K K =I 。

5、按GB50062-1992规定1000kV A 油浸式电力变压器应配置过电流保护、 电流速断保护或差动保护、气体继电保护、过负荷保护和温度保护。

6、短路全电流包括短路电流周期分量和短路电流非周期分量；无穷大容量电力系统，短路前后的电源电压始终不变。

7、 高压断路器不仅能通断正常时的负荷电流，还能通断故障时的短路电流，按其采用的灭弧介质来划分，主要有油断路器、真空断路器 和六氟化硫断路器。

8、中央信号有以下几种类型：事故信号、预告信号、位置信号、指挥信号和联系信号。

9、熔断器熔体电流的选择条件是cFE I ≥I N .、pkFE KI ≥I N .和alOL FE I K ≥I N .。

10、供配电系统的接地有三种，即为工作接地、保护接地、重复接地。

11、SN10-10I/1000-300中1000表示断路器的额定电流，300表示断路器的短路容量。

12、表示变配电所的电能输送和分配路线的电路图，称为主接线或一次电路图。

13、衡量电力系统电能质量的基本参数是电压质量指标、频率质量指标和供电可靠性指标。

14、过电流保护装置动作电流的整定公式为max..L ire wrel KA op I K K K K =I ；电流速断保护动作电流的整定公式为max..K iwrel KA op I K K K =I 。

15、一级负荷中特别重要的负荷，除由 二个独立电源供电外，尚应增设 一个应急电源，并严禁其他负荷接入。

供配电技术基础知识及应用配电技术是指将电能从电源送至用户终端的技术，是电力系统的重要组成部分。

通过合理的设计、建设和运行，配电技术能够提供安全、可靠、高质量的电能供应，满足用户的用电需求。

下面将从基础知识和应用两个方面进行详细阐述。

一、基础知识：1. 配电系统的基本组成：配电系统由电源、配电变压器、配电设备、配电线路和用户终端等组成。

其中，电源负责提供电能，配电变压器用于变换电压级别，配电设备用于控制和保护电能传输，配电线路用于将电能送至用户终端。

2. 配电系统的电压等级：配电系统通常包括高压、中压和低压三个电压等级。

高压配电系统主要用于输电和大型工业用电，常见的电压等级有110kV、220kV、500kV等；中压配电系统用于中型工业和商业用电，常见的电压等级有35kV、10kV等；低压配电系统用于家庭、商业和小型工业用电，常见的电压等级有220V、380V等。

3. 配电线路的类型：配电线路分为架空线路和地下线路两种。

架空线路通常采用电杆悬挂输电线路，适用于农村和城市远郊地区；地下线路通常采用电缆铺设在地下，适用于城市和重要场所。

4. 配电变压器的作用：配电变压器用于将高压电能变压为中压或低压电能，以适应不同电压等级的用电需求。

变压器主要由铁芯和线圈组成，通过变换电磁感应原理来实现电压的变化。

5. 配电设备的类型：配电设备包括开关设备、保护设备和控制设备等。

开关设备用于控制电能的开关和断开，常见的包括断路器、刀闸等；保护设备用于监测和保护电能传输，常见的包括保护继电器、熔断器等；控制设备用于实现远程控制和自动化控制，常见的包括接触器、PLC等。

二、应用：1. 配电系统的规划和设计：配电系统的规划和设计需要考虑用电负荷、电压等级、线路布置、设备选型等因素。

合理的规划和设计可以提高配电系统的安全性和运行效率，减少线路损耗和电能浪费。

2. 配电系统的运行与维护：配电系统的运行与维护包括日常操作、检修和设备更换等工作。
