第1篇一、实验目的本次实验旨在通过实际操作和理论分析,加深对工厂供配电系统的理解,掌握工厂供配电设备的基本原理和运行方式,熟悉高低压电器的结构、功能和技术特性,并了解工厂供配电系统的构成与布置以及配电负荷计算方法。
二、实验原理工厂供配电系统是工业生产中不可或缺的组成部分,其主要功能是将高压电能通过变压器降压,再分配到各个车间或设备,满足生产过程中的用电需求。
实验过程中,我们将结合实际的高压开关柜和工厂供电知识,对工厂供配电系统的各个环节进行深入了解。
三、实验设备与材料1. 高压开关柜2. 变压器3. 低压配电柜4. 低压电器(如断路器、接触器等)5. 电能表6. 电流表7. 电压表8. 计算器9. 相关实验手册和参考资料四、实验内容1. 高低压电器认识实验- 观察高压开关柜的结构,了解其组成和工作原理。
- 分析变压器的工作原理,掌握变压器的基本参数和接线方式。
- 认识低压配电柜和低压电器,了解其功能和使用方法。
2. 工厂供配电系统构成与布置实验- 分析工厂供配电系统的构成,包括电源进线、高压配电线路、车间变电所、低压配电线路和用电设备。
- 观察实际工厂供配电系统的布置,了解设备布局和线路走向。
- 学习配电负荷计算方法,掌握计算公式和计算步骤。
3. 供配电系统安全运行实验- 学习供配电系统的安全运行规范,了解安全操作规程。
- 观察供配电系统的故障处理方法,学习故障诊断和排除技巧。
- 进行供配电系统的安全运行模拟实验,提高实际操作能力。
五、实验结果与分析1. 高低压电器认识实验- 通过观察和实验,掌握了高低压电器的结构、功能和技术特性。
- 了解高压开关柜、变压器、低压配电柜和低压电器的工作原理。
2. 工厂供配电系统构成与布置实验- 分析了工厂供配电系统的构成,了解了设备布局和线路走向。
- 掌握了配电负荷计算方法,能够根据实际需求进行计算。
3. 供配电系统安全运行实验- 学习了供配电系统的安全运行规范,了解了安全操作规程。

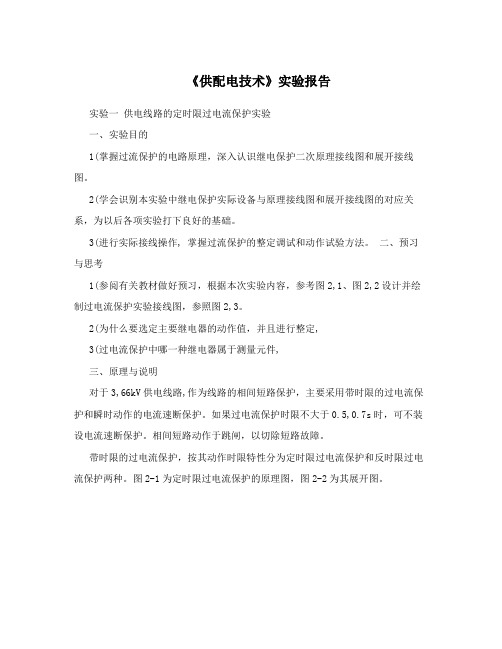

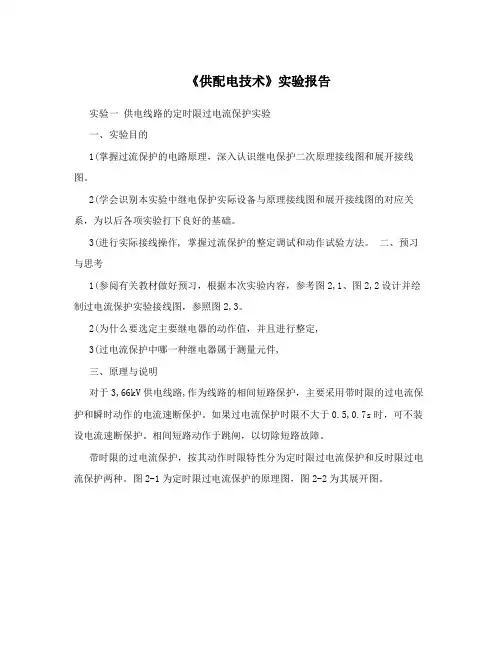

《供配电技术》实验报告实验一供电线路的定时限过电流保护实验一、实验目的1(掌握过流保护的电路原理,深入认识继电保护二次原理接线图和展开接线图。
2(学会识别本实验中继电保护实际设备与原理接线图和展开接线图的对应关系,为以后各项实验打下良好的基础。
3(进行实际接线操作, 掌握过流保护的整定调试和动作试验方法。
二、预习与思考1(参阅有关教材做好预习,根据本次实验内容,参考图2,1、图2,2设计并绘制过电流保护实验接线图,参照图2,3。
2(为什么要选定主要继电器的动作值,并且进行整定,3(过电流保护中哪一种继电器属于测量元件,三、原理与说明对于3,66kV供电线路,作为线路的相间短路保护,主要采用带时限的过电流保护和瞬时动作的电流速断保护。
如果过电流保护时限不大于0.5,0.7s时,可不装设电流速断保护。
相间短路动作于跳闸,以切除短路故障。
带时限的过电流保护,按其动作时限特性分为定时限过电流保护和反时限过电流保护两种。
图2-1为定时限过电流保护的原理图,图2-2为其展开图。
图2-1 定时限过电流保护原理图定时限过电流保护的整定计算方法请参考相关教材,附录1有基于本实验一次系统参数的过电流保护整定计算详细过程。
定时限过电流保护的优点:动作时间比较精确,整定简便,而且不论短路电流大小,动作时间都是一定的,不会因为短路电流小动作时间长而延长故障时间。
缺点:所需继电器多,1接线复杂,且需直流操作电源,投资较大;靠近电源处的保护装置,其动作时间较长,这是带时限过电流保护的共有缺点。
图2-2 定时限过电流保护展开图四、实验设备序号设备名称使用仪器名称数量1 LGP01 电流继电器 12 LGP04 时间继电器 13 LGP05 出口中间继电器 14 LGP06 信号继电器 15 LGP32 交流数字真有效值电流、电压表 16 监控台电流互感器二次信号 1 五、实验步骤实验前准备:1)将实验系统总电源开关断开,将监控台的“实验内容选择”转换开关旋到“线路保护”档;2)将所有监控台上所有电流互感器(实验中需要接线的除外)二次侧短接;3)合上实验系统电源开关,监控台电源开关,PLC电源开关,开始以下实验内容。

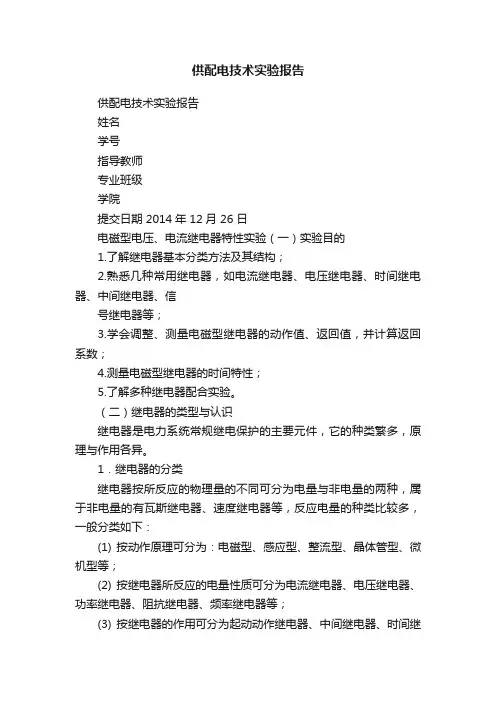

供配电技术实验报告供配电技术实验报告姓名学号指导教师专业班级学院提交日期 2014年 12月 26 日电磁型电压、电流继电器特性实验(一)实验目的1.了解继电器基本分类方法及其结构;2.熟悉几种常用继电器,如电流继电器、电压继电器、时间继电器、中间继电器、信号继电器等;3.学会调整、测量电磁型继电器的动作值、返回值,并计算返回系数;4.测量电磁型继电器的时间特性;5.了解多种继电器配合实验。
(二)继电器的类型与认识继电器是电力系统常规继电保护的主要元件,它的种类繁多,原理与作用各异。
1.继电器的分类继电器按所反应的物理量的不同可分为电量与非电量的两种,属于非电量的有瓦斯继电器、速度继电器等,反应电量的种类比较多,一般分类如下:(1) 按动作原理可分为:电磁型、感应型、整流型、晶体管型、微机型等;(2) 按继电器所反应的电量性质可分为电流继电器、电压继电器、功率继电器、阻抗继电器、频率继电器等;(3) 按继电器的作用可分为起动动作继电器、中间继电器、时间继电器、信号继电器等。
近年来电力系统中已大量使用微机保护,整流型和晶体管型继电器以及感应型,电磁型继电器使用量已有减少。
2.电磁型继电器的构成原理继电保护中常用的有电流继电器、电压继电器、中间继电器、信号继电器、阻抗继电器、功率方向继电器、差动继电器等。
(三)电流继电器特性实验电流继电器动作、返回电流值测试实验。
实验电路原理图如图2-2所示:-实验步骤如下:(1)按图接线,将电流继电器的动作值整定为2.1A ,使调压器输出指示为0V (严格检查!),滑线电阻的滑动触头放在中间位置。
(2)检查接线无误后,先合上三相电源开关(对应指示灯亮),再合上单相电源开关和直流电源开关。
(3)慢慢调节调压器使电流表读数缓慢升高,靠近整定值附近时可调变阻器直到继电器动作,记下继电器刚动作(动作信号灯XD1亮)时的最小电流值,即为动作值。
(4)继电器动作后,再调节变阻器使电流值平滑下降,记下继电器返回时(指示灯XD1灭)的最大电流值,即为返回值。
供配电系统的实验报告供配电系统的实验报告一、引言供配电系统是现代社会中不可或缺的基础设施之一,它负责将电力从发电厂输送到各个终端用户,为人们的生活和工作提供稳定可靠的电力供应。
为了更好地了解供配电系统的运行原理和性能特点,我们进行了一系列实验,本报告将对实验过程、结果和结论进行详细描述。
二、实验目的本次实验的主要目的是探究供配电系统中的电压、电流和功率等参数的测量方法,以及电力负载对系统的影响。
通过实验,我们希望加深对供配电系统的理论知识的理解,并掌握实际操作的技能。
三、实验装置和方法我们使用了一台模拟供配电系统的实验装置,包括发电机、变压器、配电箱、电表等。
实验过程中,我们按照实验指导书的要求,依次连接各个设备,并进行测量和记录。
四、实验过程和结果1. 电压测量实验我们首先进行了电压测量实验,通过连接电表和电源,测量了不同电压下的电流值,并记录了测量结果。
实验结果显示,电流随电压的增加而增加,符合欧姆定律。
2. 电流测量实验接下来,我们进行了电流测量实验,通过连接电表和负载电器,测量了不同电流下的电压值,并记录了测量结果。
实验结果表明,电压随电流的增加而降低,这是由于负载电器的电阻导致的。
3. 功率测量实验为了进一步了解供配电系统的性能特点,我们进行了功率测量实验。
通过连接电表和负载电器,测量了不同功率下的电流和电压,并计算得到了功率的数值。
实验结果显示,功率随电流和电压的变化而变化,这与电力负载的特性有关。
五、实验结论通过本次实验,我们得出了以下结论:1. 供配电系统中的电压、电流和功率等参数可以通过相应的测量方法进行准确测量。
2. 电流和电压之间存在一定的关系,符合欧姆定律。
3. 电力负载对供配电系统的电压和功率有影响,负载电器的电阻会导致电压降低,功率的变化与电流和电压的变化相关。
六、实验总结通过本次实验,我们深入了解了供配电系统的运行原理和性能特点。
实验过程中,我们不仅学习了测量方法,还提高了实际操作的能力。
一、实验目的1. 理解供配电系统的基本组成和运行原理。
2. 掌握供配电设备的基本操作和调试方法。
3. 培养实际操作能力和故障排除能力。
4. 提高对供配电系统安全运行的认识。
二、实验时间2023年10月15日—2023年10月19日三、实验地点XXX电力实验室四、指导老师XXX五、实验器材1. 供配电实验装置一套2. 电压表、电流表、功率表3. 开关、熔断器、继电器4. 保护装置5. 电源6. 实验指导书六、实验原理供配电技术实验主要是模拟实际的供配电系统,通过实验了解供配电系统的组成、运行原理和操作方法。
实验过程中,学生需要熟悉各种供配电设备,如变压器、开关、熔断器、继电器等,并掌握它们的操作和调试方法。
七、实验内容1. 供配电系统组成及原理- 观察供配电实验装置,了解其组成和连接方式。
- 学习供配电系统的运行原理,包括电力传输、分配、控制和保护等环节。
2. 供配电设备操作与调试- 学习使用电压表、电流表、功率表等测量仪器。
- 掌握开关、熔断器、继电器等供配电设备的操作方法。
- 调试供配电系统,确保设备正常运行。
3. 故障排除- 分析供配电系统中可能出现的故障,如短路、过载、欠压等。
- 学习故障排除方法,提高实际操作能力。
4. 安全运行- 学习供配电系统的安全运行知识,如操作规程、注意事项等。
- 培养安全意识,确保实验过程中的人身和设备安全。
八、实验步骤1. 准备阶段- 观察供配电实验装置,了解其组成和连接方式。
- 熟悉实验指导书,了解实验目的、原理和步骤。
2. 实验阶段- 按照实验指导书进行实验,操作各种供配电设备。
- 观察实验现象,记录实验数据。
- 分析实验结果,总结实验经验。
3. 总结阶段- 对实验过程进行总结,分析实验中出现的问题和解决方法。
- 撰写实验报告,总结实验成果。
九、实验结果与分析1. 实验结果- 通过实验,掌握了供配电系统的组成、运行原理和操作方法。
- 熟悉了各种供配电设备,如变压器、开关、熔断器、继电器等。
供配电实训报告(5篇)第一篇:供配电实训报告一、实训目的1.熟悉10KV高压柜、低压柜。
2.学习电气安规并完成绝缘电阻的测量。
3.熟悉各高低压柜内部设备的连接、各设备的作用及其铭牌数据4.学会绘制供配电系统的电气设计图纸。
二、项目内容1.按照实训室高、低压配电柜及设备之间的连接关系,分别画出高、低压配电主接线原理,分析各配电柜及设备在系统中的作用;2.学习安规、干式变压器的绝缘测量、干式变压器的检修和维护、高低压开关柜等的相关内容。
3.拆、合开关柜,了解其内部结构,并分析其工作原理和主要作用。
三、实训设备高、低压开关柜和电脑四、PPT简要内容 1.安全生产法律法规1.1 一般电气安全注意事项1)所有电气设备的金属外壳应有良好的接地装置。
2)任何电气设备上的标示牌,除原来放置人员或负责的运行值班人员外,其他任何人员不准移动。
3)不准靠近或接触任何有电设备的带电部分,特殊许可的工作,应执行标准DL 408电业安全工作规程中的有关规定。
4)严禁用湿手去摸触电源开关以及其他电气设备。
5)电源开关外壳和电线绝缘有破损不完整或带电部分外露时,应立即找电气人员修好,否则不准使用。
6)敷设临时低压电源线路,应使用绝缘导线。
架空高度室内应大于2.5m,室外应大于4m,跨越道路应大于6m。
严禁将导线缠绕在护栏、管道及脚手架上。
7)厂房内应合理布置检修电源箱。
电源箱箱体接地良好,接地、接零标志清晰,分级配置漏电保安器,宜采用插座式接线方式,方便使用。
8)发现有人触电,应立即切断电源,使触电人脱离电源,并进行急救。
9)遇有电气设备着火时,应立即将有关设备的电源切断,然后进行救火。
1.2 工作票1.2.1工作票种类1)在热力、机械和热控设备、系统上进行安装、检修、维护、试验工作,需要对设备、系统采取安全措施或需要运行人员在运行方式、操作调整上采取保障人身、设备安全措施的工作时,必须使用工作票热力机械工作票。
2)火力发电厂在生产设备、系统上工作,需要将设备、系统停止运行或退出备用,由运行值班人员采取断开电源、隔断与运行设备联系的热力系统时,对检修设备进行消压、吹扫等任何一项安全措施的检修工作,应使用热力机械工作票。
工厂供配电实训报告概述工厂供配电系统是指为工厂提供稳定、安全的电能供应,并将电能分配到各个用电设备的系统。
本报告旨在详细描述工厂供配电系统实训过程中的相关操作和实践经验,以及对相关问题的解决方法和改进建议。
实训目的和背景工厂供配电系统是工厂正常运转所必需的基础设施,实训的目的是培养学生对该系统的操作和维护能力。
通过实践操作,学生将能够熟悉供配电系统的组成部分,了解其工作原理,并能够正确地进行系统的操作、检修和维护。
实训内容和步骤1. 系统的认识和操作首先,我们对供配电系统的主要组成部分进行了详细的介绍和说明。
学生通过观察和操作实际设备,了解了主配电房、变电设备、主干线路、配电盘等重要设备的作用和连接方式。
在实践中,学生学会了如何开关电源、调整电压、实施手动切换等基本操作。
2. 系统的维护和故障排除在实训中,我们特别强调了供配电系统的维护和故障排除。
学生学习了如何检查设备的运行状况、化解设备故障、排除线路故障等技巧。
通过实际操作,学生能够判断出故障原因,并采取正确的维修措施。
3. 安全操作和应急处理供配电系统涉及高压电源,因此安全操作是非常重要的。
在实训中,我们特别强调了供配电系统的安全操作规程和应急处理措施。
学生必须严格遵守操作规程,穿戴符合要求的防护用具。
在应急处理方面,我们对各种可能出现的故障情况进行了模拟演示,学生学会了正确地处理突发情况。
实践经验和问题解决1. 实践经验:在实践过程中,我们发现了一些值得注意的经验,例如:定期检查电缆的磨损情况,及时更换老化的设备,保持设备的清洁和干燥等。
这些经验对于保持供配电系统的正常运行非常重要。
2. 问题解决:在实训过程中,我们也遇到了一些问题,例如:设备故障的排除方法与步骤不清晰、某些零部件缺乏备件等。
在解决这些问题时,我们制定了具体的改进措施:重新调整实训内容,增加故障排除的讲解内容和实践操作,并与相关厂家联系,及时补充备件。
改进建议根据实训过程中的经验和问题,我们提出了以下几点改进建议:1. 定期更新实训设备,保持其正常运行和安全性。
第一部分实验装置使用说明一、微机线路保护接线图微机线路保护接线总图二、微机变压器保护接线图微机变压器保护接线总图实验一模拟电力系统正常、最大、最小运行方式一﹑实验目的理解电力系统的运行方式及其对继电保护的影响。
二、实验原理在电力系统分析课程中,已学过电力系统等值网络的相关内容。
可知输电线路长短﹑电压级数﹑网络结构等,都会影响网络等值参数。
在实际中,由于不同时刻投入系统的发电机变压器数有可能发生改变,高压线路检修等情况,网络参数也在发生变化。
在继电保护课程中规定:通过保护安装处的短路电流最大时的运行方式称为系统最大运行方式,此时系统阻抗为最小。
反之,当流过保护安装处的短路电流为最小时的运行方式称为系统最小运行方式,此时系统阻抗最大。
由此可见,可将电力系统等效成一个电压源,最大最小运行方式是它在两个极端阻抗参数下的工况。
作为保护装置,应该保证被保护对象在任何工况下发生任何情况的故障,保护装置都能可靠动作。
对于线路的电流电压保护,可以认为保护设计与整定中考虑了两种极端情况后,其它情况下都能可靠动作。
三﹑实验内容及步骤开始实验前请认真观察实验台布局,正确使用实验台。
1.按“微机变压器保护接线总图”和“微机线路保护接线总图”进行实验接线。
2.合上三相和单相空开电源,按下“启动”按钮,启动控制屏。
调节系统调压器,使系统电压达到105V。
3.合上断路器QF1、QF2、QF3,将短路时间设置为40S。
将短路电流调到最小位置,系统运行方式打到“最小”档。
4.按下SBa、SBb、SBc,设置系统三相短路,短路点区域设置为“线路”,按下“投入”按钮投入短路电流。
在微机线路保护装置的“采样数值”菜单下观察短路电流,记录下短路电流值(由于三相短路时,电流是平衡的,所以记录下平均值)。
通过B母线电压表观察母线残余电压,记录下实验数据填入表1-1。
将系统运行方式分别打到“正常”档和“最大”档,记录下短路电流和残余电压。
期间如果短路时间继电器动作,可以复位投入按钮,从新投入。
供配电技术实验报告班级:姓名:学号:指导教师:实验一、电磁型电流继电器和电压继电器实验一、实验目的熟悉DL型电流继电器和DY型电压继电器的实际结构、工作原理、基本特性;掌握动作电流值、动作电压值及其相关参数的整定方法。
二、实验原理DL—20c系列电流继电器用于反映发电机、变压器及输电线路短路和过负荷的继电保护装置中。
DY—20c系列电压继电器用于反映发电机、变压器及输电线路的电压升高(过电压保护)或电压降低(低电压起动)的继电保护装置中。
DL—20c、DY—20c系列继电器的内部接线图见图1一1。
上述继电器是瞬时动作的电磁式继电器,当电磁铁线圈中通过的电流达到或超过整定值时,衔铁克服反作用力矩而动作,且保持在动作状态。
过电流(压)继电器:当电流(压)升高至整定值(或大于整定值)时,继电器立即动作,其常开触点闭合,常闭触点断开。
低电压继电器:当电压降低至整定电压时,继电器立即动作,常开触点断开,常闭触点闭合。
继电器的铭牌刻度值是按电流继电器两线圈串联,电压继电器两线圈并联时标注的指示值等于整定值;若上述二继电器两线圈分别作并联和串联时,则整定值为指示值的2倍。
转动刻度盘上指针,以改变游丝的作用力矩,从而改变继电器动作值。
电路连接图图1-2电流继电器实验接线图图1-3过电压继电器实验接线图三、实验设备四、实验步骤与结果1、绝缘测试2、整定点的动作值、返回值及返回系数测试实验接线图1-2、图1-3、(图1-4)分别为电流继电器及过(低)电压继电器的实验接线,可根据下述实验要求分别进行。
实验参数电流值(或电压值)可用单相自耦调压器、变流器、变阻器等设备进行调节。
实验中每位学生要注意培养自己的实践操作能力,调节中要注意使参数平滑变化。
(1)电流继电器的动作电流和返回电流测试a 、选择ZB11继电器组件中的DL —24C/6型电流继电器,确定动作值并进行初步整定。
本实验整定值为2A 及4A 的两种工作状态见表1-2。

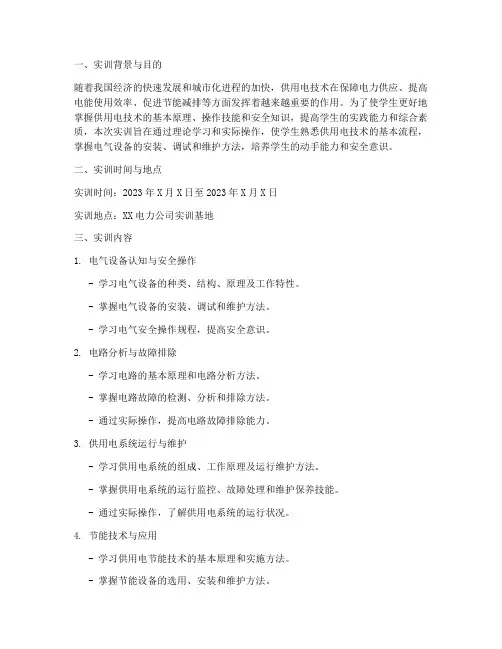

一、实训背景与目的随着我国经济的快速发展和城市化进程的加快,供用电技术在保障电力供应、提高电能使用效率、促进节能减排等方面发挥着越来越重要的作用。
为了使学生更好地掌握供用电技术的基本原理、操作技能和安全知识,提高学生的实践能力和综合素质,本次实训旨在通过理论学习和实际操作,使学生熟悉供用电技术的基本流程,掌握电气设备的安装、调试和维护方法,培养学生的动手能力和安全意识。
二、实训时间与地点实训时间:2023年X月X日至2023年X月X日实训地点:XX电力公司实训基地三、实训内容1. 电气设备认知与安全操作- 学习电气设备的种类、结构、原理及工作特性。
- 掌握电气设备的安装、调试和维护方法。
- 学习电气安全操作规程,提高安全意识。
2. 电路分析与故障排除- 学习电路的基本原理和电路分析方法。
- 掌握电路故障的检测、分析和排除方法。
- 通过实际操作,提高电路故障排除能力。
3. 供用电系统运行与维护- 学习供用电系统的组成、工作原理及运行维护方法。
- 掌握供用电系统的运行监控、故障处理和维护保养技能。
- 通过实际操作,了解供用电系统的运行状况。
4. 节能技术与应用- 学习供用电节能技术的基本原理和实施方法。
- 掌握节能设备的选用、安装和维护方法。
- 通过实际操作,提高节能技术应用能力。
四、实训过程1. 理论学习- 认真学习教材和相关资料,掌握供用电技术的基本理论。
- 参加讲座和讨论,提高对供用电技术的认识。
2. 实际操作- 在老师的指导下,进行电气设备的安装、调试和维护。
- 参与电路故障排除,提高实际操作能力。
- 学习供用电系统的运行监控和维护保养。
3. 项目实践- 参与供用电系统的节能改造项目,提高节能技术应用能力。
- 进行供用电系统运行数据的采集和分析,掌握供用电系统的运行状况。
五、实训成果1. 理论水平提高- 通过理论学习,掌握了供用电技术的基本理论,为今后的学习和工作打下了坚实的基础。
2. 实践能力增强- 通过实际操作,提高了电气设备的安装、调试和维护能力,以及电路故障排除能力。
供配电技术实验实验报告姓名:吕文憬学号: 201003050526 班级: 10电气2班专业:电气工程及自动化年级: 2010级红河学院 工学院自动化系供配电技术实验实验报告(一)部门:工学院 自动化系 实验日期: 2012 年 12 月 6 日一、实验目的1. 熟悉三相一次重合闸的充、放电条件;2. 熟悉三相一次重合闸的逻辑组态方法。
二、实验原理及逻辑框图装置设有三相一次重合闸功能,通过设置重合闸压板控制投退。
重合闸当开关位于合位,且无外部闭锁时充电,充电时间为15s 。
当开关由合位变为跳位时重合闸启动。
启动后,若10秒内不满足重合闸条件(含有流:超过0.04In )则放电。
重合闸设有四种重合方式:0-无检定;1-检无压,有压转检同期;2-检同期;3-检无压,有压不重合。
双侧电源的线路,除采用解列重合闸的单回线路外,均应有一侧检同期重合闸,以防止非同期重合闸对设备的损害,另外一侧投检无压。
原理框图如图4-9所示。
重合闸充电完成时,液晶显示屏中央显示充电完成标志。
a.重合闸的启动:由断路器位置接点变位启动。
b.重合闸的闭锁 重合闸的闭锁条件有:⑴闭锁重合闸开入;⑵低频动作;⑶过负荷跳闸;⑷低电压保护动作;⑸过流一段动作(过流一段闭锁重合闸控制字投入情况下);⑹遥控跳闸;⑺控制回路断线(开关位置异常);⑻线路电压异常;⑼压力异常;⑽弹簧未储能;⑾手跳(有操作回路:HHJ 返回;无操作回路:将手跳信号接至闭锁重合闸)。
三相一次重合闸原理框图如图2-4所示:合闸重合闸信号显示远传重合闸信号中央信号电流I 段动作重合闸投/无电流(线路TV 检无压投/检同期投/HHJ(图2-4 重合闸逻辑框图三、实验内容1.首先接好控制回路,用导线将端子“合闸回路”两个接线孔短接,将端子“跳闸回路”两个接线孔短接。
合上“控制开关”和“电源开关”,使实验装置上电,保护装置得电同时停止按钮亮。
2.按下启动按钮,旋转“10kv进线电压”转换开关检查系统进线电压是否正常,根据实验需要合QS101、QF101连接线路,实验时保护装置动作时跳开断路器QF101。
一、实验目的1. 理解供配电系统的基本原理和组成。
2. 掌握供配电设备的操作方法和注意事项。
3. 学习电力系统的基本运行方式和故障处理方法。
4. 培养动手操作能力和分析问题、解决问题的能力。
二、实验时间2023年11月18日三、实验地点XX大学电气工程实验室四、实验设备1. 供配电系统实验装置2. 电流表、电压表、功率表3. 实验用电缆、插头等4. 相关实验指导书五、实验内容1. 供配电系统基本组成及工作原理- 通过实验装置,观察并分析供配电系统的组成,包括电源、变压器、配电柜、保护装置等。
- 了解供配电系统的工作原理,包括电能的产生、传输、分配和使用。
2. 供配电设备操作及注意事项- 学习并掌握配电柜的操作方法,包括合闸、分闸、过载保护等。
- 观察并分析断路器、隔离开关、熔断器等设备的操作过程和原理。
- 学习操作过程中的安全注意事项,如穿戴绝缘手套、绝缘鞋等。
3. 电力系统基本运行方式- 通过实验装置,观察并分析电力系统的基本运行方式,包括单相、三相、星形、三角形等。
- 学习电力系统正常运行时的电压、电流、功率等参数的变化规律。
4. 电力系统故障处理方法- 观察并分析电力系统故障现象,如过载、短路、接地等。
- 学习并掌握故障处理方法,如断路器跳闸、熔断器熔断等。
- 分析故障原因,提出解决方案。
六、实验步骤1. 准备工作- 检查实验装置是否完好,仪表是否准确。
- 熟悉实验装置的结构和操作方法。
- 了解实验目的和注意事项。
2. 实验操作- 按照实验指导书的要求,进行供配电系统的操作。
- 观察并记录实验数据,如电压、电流、功率等。
- 分析实验现象,找出问题所在。
3. 故障处理- 在实验过程中,模拟出现故障情况,如过载、短路等。
- 观察故障现象,分析故障原因。
- 学习并掌握故障处理方法。
4. 实验总结- 分析实验结果,总结实验过程中的问题和经验。
- 提出改进措施和建议。
七、实验结果与分析1. 供配电系统基本组成及工作原理- 通过实验,掌握了供配电系统的基本组成和工作原理。
南昌大学实验报告电气一次及二次控制实验一、实验目的通过电气一次及二次控制实验,达到加深对工厂电气设备的感性认识,熟悉工厂供电设备构成和运行方式。
二、实验的基本原理根据实际的高压开关柜和利用所学的工厂供电知识,结合主接线电气知识及工厂一次、二次设备的构成,完成工厂供电系统的一次、二次接线图。
三、主要仪器设备及耗材主要设备:高压开关柜耗材:开关、导线、接插件、保险丝、继电器等四、实验步骤实验分两次完成(1)一次系统(2学时)了解一次系统的设备,画出一次系统的主接线图。
给出设备的型号。
了解二次系统的主要设备,高压开关柜内装有哪些保护设备及二次回路以及他们的接线。
如电度表的进线。
保护的接线。
(初步了解)结合高压开关柜查找了解完善图纸中的端子标号、端子排图、安装图中的设备编号及接线端子的编号,根据以上的编号,结合原理图,完善原理图中的设备连接的标号。
(内容未讲到,但学生想看实物,所以先看实物。
了解一、二次设备及其型号、作用、连接、接线图)在电压互感器回路演示隔离开关的操作。
栓子要松开。
在变压器回路,断路器在合闸位置所以栓子卡住了隔离开关的操作回路,说明断回路一定要先断断路器。
否则断不了。
(2)二次系统(2学时)结合高压开关柜查找了解完善图纸中的端子标号、端子排图、安装图中的设备编号及接线端子的编号,根据以上的编号,结合原理图,完善原理图中的设备连接的标号。
熟悉二次系统的接线,了解设备型号,查找资料,根据电气原理图叙述出过流保护,变压器瓦斯保护,手动跳、合闸及断路器操作机构的储能过程,以及断路器的防跳过程。
做断路器断开的演示实验:合上总电源,电压互感器调100伏,按跳闸按钮,则断路器断开。
松开隔离开关的栓子,则操作隔离开关的操作回路,可使隔离开关跳闸。
将白色按钮打向左,则短路器操作机构充电。
五、实验数据及处理结果六、思考讨论题或体会或对改进实验的建议通过本次实验,我对变配电所及其一次系统,二次系统有了一定的了解。
2023年配电实习报告五篇配电实习报告篇1一、实习目的1、通过对220KV变电站的现场参观实习,深入了解变电站的结构功能,熟悉高压断路器、高压隔离开关、高压母线、大容量变压器等一次设备,以及成套的二次设备系统,对所学过的建筑供配电知识产生直观认识。
2、通过对本校区变电站的参观实习,了解10KV变电站的结构功能,以及变电站设备的使用方法、管理维护以及注意事项,熟悉直接面对用户的变电站的特点。
二、实习主要内容及安排1、6月24日现场参观龙河220KV变电站,请变电站负责人讲解高压变电、配电设备,保护设备。
2、6月29日参观新校区10KV总变电站,新校区食堂变电站,了解其输电线路和二次设备。
三、实习过程记录1、6月24日老师带领我们现场参观龙河220KV变电站,首先由变电站负责人讲解了注意安全参观的事宜,防止触电事故的发生。
在实习过程中必须戴安全帽。
在设备启动和运行过程中,人员和设备应保持一定的安全距离,不得触摸设备,防止触电。
在参观中未经教师或工人师傅许可,不准随意摆弄、检修、操作电气设备。
随后我们随变电站负责人来到主控室,其中包括微机监控系统、电力系统通信系统、变电站管理系统。
龙河220KV变电站的主控室有六台计算机组成:视频视频监控系统机、故障录波系统、监控后台2、监控后台1、五防系统。
接着讲解了变电站的结构功能,变电站供、配电系统:a、变、配电所的主接线方案、所址、布置及结构;b、常用的保护继电器及其结线和操作方式;c、高压电力线路的继电保护;d、电气装置的接地与接零;e、供、配电线路的结线和结构;f、供、配电系统和建筑物的防雷保护;随后去室外参观,变电站负责人将高压断路器、高压隔离开关、高压母线、大容量变压器等一次设备,以及成套的二次设备系统,一一讲解。
使得我们对所学过的建筑供配电知识产生了直观的认识。
同时也将我们提出的问题作出详细的回答。
2、6月29日我们参观了本校区10KV总变电站,负责人首先也是先讲了安全参观的事宜,随后负责人带领参观,讲解了10KV变电站的结构功能,其输电线路和二次设备,以及变电站设备的使用方法、管理维护以及注意事项,本校区10KV总变电站的特点。
供配电实习生工作报告一、实习背景与目的随着我国经济的快速发展,电力行业作为国民经济的重要支柱,其供配电系统的设计、运行和管理显得尤为重要。
为了提高自己在供配电领域的理论水平和实践能力,我参加了为期三个月的供配电实习项目。
实习期间,我深入了解了供配电系统的运行原理、设备维护、故障处理等方面的知识,并通过实际操作,提高了自己的动手能力和解决问题的能力。
二、实习内容与过程1. 实习前的培训:在实习开始前,我参加了由供电公司组织的培训课程,学习了供配电系统的基本知识、设备组成、运行原理等内容,为实习打下了坚实的基础。
2. 实习期间的岗位分配:实习期间,我被分配到了供电公司的配电室,负责协助值班员进行日常的设备运行和维护工作。
3. 实习内容:(1)设备运行:在值班员的指导下,我学会了如何操作供配电设备,了解了各类开关、配电柜、变压器等设备的工作原理和操作方法。
(2)设备维护:我参与了设备的定期检查和维护工作,学会了如何检查设备运行状态,发现问题并及时汇报。
(3)故障处理:在遇到设备故障时,我积极参与故障处理,学会了如何根据故障现象进行分析,并提出解决问题的建议。
(4)资料整理:我负责整理和归档设备的运行数据和维护记录,以便于后续的运行管理和故障分析。
三、实习收获与反思1. 实习收获:(1)理论知识:通过实习,我对供配电系统的理论知识有了更加深入的了解,掌握了各类设备的运行原理和操作方法。
(2)实践能力:在实习过程中,我的动手能力得到了很大提高,学会了如何操作设备和处理故障。
(3)团队协作:实习期间,我学会了与同事沟通和协作,提高了自己的团队协作能力。
2. 实习反思:(1)理论知识与实践相结合:虽然我在实习过程中学到了很多实践知识,但仍然需要加强理论知识的学习,以便更好地应用于实际工作。
(2)持续学习:电力行业不断发展,我需要不断学习新知识、新技术,以适应行业发展的需求。
(3)提高自身素质:作为一名供配电实习生,我需要具备良好的职业素养,严谨的工作态度,以确保供配电系统的安全、稳定运行。
供配电技术实习小结供配电技术实习小结供配电技术实习小结三相异步电动机顺序控制电路板的设计与制作一、实训目的1、理解三相异步电动机顺序控制电路的工作原理。
2、掌握三相异步电动机顺序控制电路板的设计。
3、掌握三相异步电动机顺序控制电路板的制作。
二、实训器材三相异步电动机两台、开关、熔断器、交流接触器、热继电器、按钮、导线若干。
三、实训原理在电路中有两台三相异步电动机,用两个交流接触器KM1、KM2来控制其转动。
当按下SB1按钮,KM1的线圈得电,其常开触头闭合,第一台电动机开始转动;当按下SB2按钮,KM2的线圈加电,其常开触头闭合,第二台电动机也开始转动即顺序控制。
当按下SB3时两台电动机同时停止转动。
四、实训步骤1、设计三相异步电动机顺序控制电路板。
2、制作三相异步电动机顺序控制电路板。
五、原理图、接线图、布置图见附图。
六、实训小结通过本次实训理解了三相异步电动机顺序控制电路的工作原理,掌握了三相异步电动机顺序控制电路板的设计,掌握了三相异步电动机顺序控制电路板的制作与接线。
附送:供销合作社联合社工作总结供销合作社联合社工作总结县政府并市联社:201X年上半年,在县委、县政府和市供销社的领导下,我社始终坚持为三农服务的办社思想,以科学发展统揽全局,积极创新工作思路,突出抓好专合组织发展、“新网工程”实施、招商引资、信访维稳、机关思想作风建设等工作,圆满实现了时间过半任务过半的目标任务。
1-6月,全系统汇总销售实现1.3亿元,完成年计划的54.16%,比去年同期上升44.44%;工业产值实现1.37亿元,完成年计划的62.3%,比去年同期上升18.1%;利润实现112万元,完成年计划的58.95%,比去年同期上升64.7%。
专合组织新发展8个,完成年计划的72.7%;规范专合组织6个,完成年计划的75%;打造示范专合组织8个(省级4个,市级2个,县级2),完成年计划的133.3%。
发展流通网点6个,完成年计划的60%;吸纳成员企业1个,完成年计划的50%,招商引资实现831万元,完成年计划的69.2%。
一、实训目的1.熟悉10KV高压柜、低压柜。
2.学习电气安规并完成绝缘电阻的测量。
3.熟悉各高低压柜内部设备的连接、各设备的作用及其铭牌数据4.学会绘制供配电系统的电气设计图纸。
二、项目内容1.按照实训室高、低压配电柜及设备之间的连接关系,分别画出高、低压配电主接线原理,分析各配电柜及设备在系统中的作用;2.学习安规、干式变压器的绝缘测量、干式变压器的检修和维护、高低压开关柜等的相关内容。
3.拆、合开关柜,了解其内部结构,并分析其工作原理和主要作用。
三、实训设备高、低压开关柜和电脑四、PPT简要内容1.安全生产法律法规1.1 一般电气安全注意事项1)所有电气设备的金属外壳应有良好的接地装置。
2)任何电气设备上的标示牌,除原来放置人员或负责的运行值班人员外,其他任何人员不准移动。
3)不准靠近或接触任何有电设备的带电部分,特殊许可的工作,应执行标准DL 408电业安全工作规程中的有关规定。
4)严禁用湿手去摸触电源开关以及其他电气设备。
5)电源开关外壳和电线绝缘有破损不完整或带电部分外露时,应立即找电气人员修好,否则不准使用。
6)敷设临时低压电源线路,应使用绝缘导线。
架空高度室内应大于2.5m,室外应大于4m,跨越道路应大于6m。
严禁将导线缠绕在护栏、管道及脚手架上。
7)厂房内应合理布置检修电源箱。
电源箱箱体接地良好,接地、接零标志清晰,分级配置漏电保安器,宜采用插座式接线方式,方便使用。
8)发现有人触电,应立即切断电源,使触电人脱离电源,并进行急救。
9)遇有电气设备着火时,应立即将有关设备的电源切断,然后进行救火。
1.2 工作票1.2.1工作票种类1)在热力、机械和热控设备、系统上进行安装、检修、维护、试验工作,需要对设备、系统采取安全措施或需要运行人员在运行方式、操作调整上采取保障人身、设备安全措施的工作时,必须使用工作票热力机械工作票。
2)火力发电厂在生产设备、系统上工作,需要将设备、系统停止运行或退出备用,由运行值班人员采取断开电源、隔断与运行设备联系的热力系统时,对检修设备进行消压、吹扫等任何一项安全措施的检修工作,应使用热力机械工作票。
《供配电技术》实验报告实验一供电线路的定时限过电流保护实验一、实验目的1.掌握过流保护的电路原理,深入认识继电保护二次原理接线图和展开接线图。
2.学会识别本实验中继电保护实际设备与原理接线图和展开接线图的对应关系,为以后各项实验打下良好的基础。
3.进行实际接线操作, 掌握过流保护的整定调试和动作试验方法。
二、预习与思考1.参阅有关教材做好预习,根据本次实验内容,参考图2-1、图2-2设计并绘制过电流保护实验接线图,参照图2-3。
2.为什么要选定主要继电器的动作值,并且进行整定?3.过电流保护中哪一种继电器属于测量元件?三、原理与说明对于3~66kV供电线路,作为线路的相间短路保护,主要采用带时限的过电流保护和瞬时动作的电流速断保护。
如果过电流保护时限不大于0.5~0.7s时,可不装设电流速断保护。
相间短路动作于跳闸,以切除短路故障。
带时限的过电流保护,按其动作时限特性分为定时限过电流保护和反时限过电流保护两种。
图2-1为定时限过电流保护的原理图,图2-2为其展开图。
图2-1 定时限过电流保护原理图定时限过电流保护的整定计算方法请参考相关教材,附录1有基于本实验一次系统参数的过电流保护整定计算详细过程。
定时限过电流保护的优点:动作时间比较精确,整定简便,而且不论短路电流大小,动作时间都是一定的,不会因为短路电流小动作时间长而延长故障时间。
缺点:所需继电器多,接线复杂,且需直流操作电源,投资较大;靠近电源处的保护装置,其动作时间较长,这是带时限过电流保护的共有缺点。
图2-2 定时限过电流保护展开图序号设备名称使用仪器名称数量1 LGP01 电流继电器 12 LGP04 时间继电器 13 LGP05 出口中间继电器 14 LGP06 信号继电器 15 LGP32 交流数字真有效值电流、电压表 16 监控台电流互感器二次信号 1五、实验步骤实验前准备:1)将实验系统总电源开关断开,将监控台的“实验内容选择”转换开关旋到“线路保护”档;2)将所有监控台上所有电流互感器(实验中需要接线的除外)二次侧短接;3)合上实验系统电源开关,监控台电源开关,PLC电源开关,开始以下实验内容。
实验步骤1.选择电流继电器的动作值(确定线圈接线方式)和时间继电器的动作时限。
(过电流保护的整定计算过程见附录1,电流继电器选用DL-23C/6,整定电流为2.1A,时间继电器选用DS-23,整定时间为5s。
)2.参照实验指导书中实验一和实验三的调试方法分别对电流继电器和时间继电器进行整定调试。
3.按图2-3过电流保护实验接线图进行接线。
图中,KA选用DL-23C/6,KT选用DS-23,KS选用JX21-A/T,KM选用ZJ3-3A。
图2-3 过电流保护实验接线图4.依次合上电气控制模拟屏的QS1,QF1,QS3,QS7,QF3,QS10,QF5,QF7,QF12,其它开关元件断开。
5.分别设置,AB、BC、CA相间短路,在短路点分别设置在末端和80%,将短路设置投入,观察保护动作情况并记录相关数据如表7-1。
备注:由于没有电流速断保护,故短路点不宜设置在首端和20%,以免短路电流太大影响设备使用寿命。
表2-1 I op=2.1A T=5s六、实验报告1.安装调试及动作试验结束后要认真进行分析总结,按实验报告要求及时写出过电流保护的实验报告。
2.叙述过电流保护整定,试验的操作步骤。
3.分析说明过电流保护装置的实际应用和保护范围。
4.通过本实验谈谈你对实际设备与原理接线图和展开接线图对应关系的认识。
5.书面解答本实验的思考题。
实验二供电线路的电流速断保护实验一、实验目的1.掌握电流速断保护的电路原理以及整定计算方法。
2.理解电流速断保护和过电流保护的优缺点。
3.进行实际接线操作, 掌握两段过流保护的整定调试和动作试验方法。
二、预习与思考1.参阅有关教材做好预习,根据本次实验内容,参考图1-4绘制两段式过电流保护的原理图及展开图。
2.电流速断保护为什么存在“死区”,怎样弥补?三、原理与说明通过上一个实验可以了解,过电流保护有一个明显的缺点,为了保证各级保护装置动作的选择性,势必出现越靠近电源的保护装置,其整定动作时限越长,而越靠近电源短路电流越大,因此危害更加严重。
因此根据GB50062-1992规定,在过电流保护动作时间超过0.5~0.7s时,应装设瞬时动作的电流速断保护装置。
电流速断保护的整定计算方法请参考相关教材,也可参考附录1的基于本实验一次系统参数的电流速断保护整定计算。
由电流速断保护的整定计算公式可知,电流速断保护不能保护本段线路的全长,这种保护装置不能保护的区域,称为“死区”,因此电流速断保护必须与带时限过电流保护配合使用,过电流保护的动作时间应比电流速断保护至少长一个时间级差Δt=0.5~0.7s,而且须符合前后过电流保护动作时间的“阶梯原则”,以保证选择性。
五、实验步骤实验前准备同实验七,实验步骤如下:1.选择电流继电器的动作值(确定线圈接线方式)和时间继电器的动作时限。
(电流速断保护与过电流保护的整定计算过程见附录1,速断保护用电流继电器KA3,KA4选用DL-24C/10,整定电流为5.6A,过电流保护用电流继电器KA1,KA2选用DL-23C/6,整定电流为2.1A,时间继电器选用DS-23,整定时间为5s。
)2.参照实验指导书中实验一和实验三的调试方法分别对电流继电器和时间继电器进行整定调试。
3.按图2-4电流速断保护实验接线图进行接线。
图中,KS1选用JX21-A/T,KS2选用DXM-2A,KM选用ZJ3-3A。
4.依次合上电气控制模拟屏的QS1,QF1,QS3,QS7,QF3,QS10,QF5,QF8,其它开关元件断开。
5.分别设置,AB、BC、CA相间短路,在短路点分别设置在末端和80%,20%,将短路设置投入,观察保护动作情况并记录相关数据如表2-2。
表2-2 I op1=2.1A I op2=5.6A T=5s短路点短路类型20% 80% 末端保护动作类型最大短路电流(高压一次侧)AB相间短路BC相间短路CA相间短路图2-4a 电流速断保护实验接线图(交流回路)图2-4b 电流速断保护实验接线图(信号回路)图2-4c 电流速断保护实验接线图(直流回路)六、实验报告1.安装调试及动作试验结束后要认真进行分析总结,按实验报告要求及时写出电流速断保护的实验报告。
2.叙述电流保护整定,试验的操作步骤。
分析说明电流速断保护装置的实际应用和保护范围。
实验三供电线路反时限过电流保护实验一、实验目的1.掌握感应型电流继电器基本结构和工作原理。
2.掌握反时限过电流保护的整定计算方法。
3.进行实际接线操作,掌握反时限过电流保护的整定调试和动作试验方法。
二、预习与思考1.参阅有关教材做好预习,了解GL-10系列感应型电流继电器的基本结构和工作原理2.掌握反时限过电流保护的电路原理,结合附录1掌握反时限过电流保护的整定计算方法。
三、原理与说明GL-10/GL-20系列感应型过电流继电器主要应用于电机、变压器等主设备以及输配电系统得继电保护回路中。
当主设备或输配电系统出现过负荷及短路故障时,该继电器能按预定的时限可靠动作或发出信号,切除故障部分,保证主设备及输配电系统的安全。
由于感应型继电器同时具有反时限和速断特性,应用在带时限过电流保护中可以大大简化继电保护装置,因此在工厂供电系统中得到广泛应用。
本实验系统中采用的GL-15型继电器具有一付过渡转换主触点。
保证了在继电器的工作过程中,电流互感器的二次回路不置于开路。
其典型接线见图2-6,延时特性曲线见图2-7。
图2-6 GL-15在高压柜使用中的典型接线图2-7 GL-15延时特性曲线反时限过电流保护的整定计算方法请参阅相关教材,需要指出的是,由于GL型电流继电器的时限调节机构是按10倍动作电流的动作时间来标度的,因此须根据前后两级保护的GL型继电器的动作特性曲线来整定。
与定时限过电流保护相比:反时限过电流保护所用继电器数量大为减少,而且可同时实现电流速断保护,加上可采用交流操作,因此简单经济,投资大大减少,因此它在中小企业供电系统中得到广泛应用。
其缺点有:动作时间的整定比较麻烦,而且误差较大,当短路电流较小时,其动作时间可能很长,从而延长了故障动作时间。
四、实验设备五、实验步骤实验前准备同实验七备注:由于实验系统的断路器控制回路为直流操作,而GL-15不具有独立触点,因此在实验接线图2-8中,用电流继电器KA1代替TQ,用KA1的触点启动跳闸回路。
这与现场实际接线是不同的,请用户注意!实验步骤1.选择电流继电器(确定线圈接线方式)、反时限过电流继电器的动作值(反时限过电流保护的整定计算过程见附录1,电流继电器选用DL-23C/6,整定电流为2.1A。
反时限过电流继电器整定电流为2.5A,速断电流倍数为2倍,10倍电流动作时间为1.4s。
)2.按图2-8反时限过电流保护实验接线图进行接线。
图中,KA1选用DL-23C/6,KA2选用GL-15,KS选用JX21-A/T,KM选用ZJ3-3A。
3.依次合上电气控制模拟屏的QS1,QF1,QS3,QS7,QF3,QS10,QF5,QF8,其它开关元件断开。
4.分别设置,AB、BC、CA相间短路,在短路点分别设置在末端和80%,20%,将短路设置投入,同时合上电秒表计时开关K,观察保护动作情况并记录相关数据如表2-4。
图2-8反时限过电流保护实验接线图六、实验报告1.安装调试及动作试验结束后要认真进行分析总结,按实验报告要求写出反时限过电流保护的实验报告。
叙述反时限过电流保护整定,试验的操作步骤实验四线路过电流保护与自动重合闸综合实验一、实验目的1.掌握线路过电流保护与自动重合闸电路的工作原理。
2.加深对DH-3型三相一次重合闸继电器工作原理的理解。
二、预习与思考预习相关教材,了解线路过电流保护与自动重合闸的工作原理。
三、原理说明当供电线路发生短路故障时,过电流保护装置动作,启动保护出口中间继电器,跳闸线圈得电,断路器跳闸,同时重合闸装置启动,经短延时后接通合闸接触器回路,使断路器合闸。
如果故障仍然存在,保护装置再次动作启动跳闸,跳闸后重合闸延时回路虽然接通,但由于重合闸继电器充电时间(一般为15~25S左右)过短,重合闸内部中间继电器因电压不够不能吸合,重合闸回路不能闭合。
因此只能实现一次重合闸。
五、实验步骤1)将实验系统总电源开关断开,监控台的“实验内容选择”转换开关旋到“线路保护”档。
2)依次合上实验系统电源开关,监控台总电源开关,监控台直流电源断开。
3)依次合上QS1,QF1,QS3,QS7,QF3。
1.手动分、合闸试验图3-10a 线路过电流保护与自动重合闸综合实验接线图(交流回路)图3-10b 线路过电流保护与自动重合闸综合实验接线图(控制回路)图3-10c 线路过电流保护与自动重合闸综合实验接线图(信号回路)1)按照图3-10线路过电流保护与自动重合闸综合实验接线图接线,KA选用DL-23C,整定动作电流为3A,KT选用DS-23C,整定动作时间为3S,KS1选用DXM-2A,KS2选用JX-21A/T,KM1,KOU选用DZ-31B,KAR选用DH-3。
