附件2-3新建云桂铁路引入南宁枢纽站前及部分站后工程新南宁邕江四线特大桥栈桥计算书编制:复核:审核:中铁四局集团有限公司南宁枢纽Ⅰ标工程指挥部二O一0年六月1.工程概况南宁枢纽东起湘桂线邕宁站，西至云桂线江西村DK21+500，南至南防线吴圩站。

新南宁邕江四线特大桥梁中心里程为：DK3+619.80，孔跨式样为13×32m+（36+64+36）m连续梁+2×24m+1×32m+（72+2×128+72）m连续梁+（52+88+52）m连续梁+2×32m+（36+64+36）m连续梁+8×32m预应力混凝土梁。

桥梁全长为1723.68m，桥梁里程范围为D1K2+765.408～D1K4+489.088。

本桥依次跨越江北大道、邕江、江南大道、五一路。

邕江在本桥位处属内河Ⅱ级航道，桥位跨越邕江处江面宽约370m，江面至轨面约33.5m。

连续梁主墩采用圆端型实体墩，边墩及其余桥跨桥墩均采用矩形墩，钻孔桩基础。

本桥主跨（72+2×128+72）m连续梁20#～22#桥墩基础位于邕江水中，现施工常水位水深约5.3～13.8m，且河床覆盖层较厚，下为岩层，30m内地质大致情况是第一层覆盖层粘土厚1.5m，第二层细圆砾土厚10m，第三层泥岩夹泥质粉砂岩夹褐煤20m，19#、23#采用钢板桩围护施工，20#～22#桥墩承台砼施工之前设臵双壁钢围堰并进行水下砼封底施工、20#～22#钻孔桩均采用钻孔平台施工。

为了对河中墩提供物资设备等，修建栈桥连接钢平台。

栈桥桥址处于施工水位63.85m，百年一遇流速2.1m/s，栈桥桥面标高68.28m。

栈桥基础采用φ630mm钢管桩，桩顶设臵分配梁采用两根工字钢I40a型钢。

栈桥标准跨度12m，4跨一联。

2.设计标准2.1设计原则栈桥的设计原则按下述的工作状态和非工作状态计算设计，“工作状态”是指有施工人员在栈桥上，必须保证绝对的安全，设防标准最高。

要求各构件处于弹性，最大应力小于屈服强度；结构具有足够的耐疲劳性能；工字梁的允许跨中挠度按照桁架选取，为1/400的单跨跨径；桩顶的允许横向位移按照框架柱选取，为1/150的桩长且稳定因子大于4，即小于1/600桩长；桩基的竖向承载力安全系数大于2；结构上的任何连接不破坏。

“非工作状态”是指由于出现概率较小、荷载值较大，且栈桥停止施工并封闭，因而要求可以相对放宽，允许发生可修复性的破坏，栈桥经简单的修复后能够迅速地投入使用。

2.2基本结构形式主体结构：栈桥跨度12m，4*12m一联，主梁采用“321”型贝雷桁架，每联之间设臵双墩，断面采用八片贝雷片，布臵形式见附图。

桥面系：由I28a作横梁，I14作分配梁，面板采用10mm花纹板。

桩基础：钢管桩直径φ630mm，δ=10mm；钢管桩所用钢管，材质Q235，采用钢板卷焊。

2.3设计荷载（1）设计荷载为公路I级；（2）施工车辆，按混凝土罐车车辆组（单辆混凝土罐车总重40t，前后轴分别为10.5t，2*14.75t）计算，车辆间距10m。

（3）50t履带吊（履带吊接地面积2-4660*760mm2）（4）设计流速:2.1m/s.2.4主要计算依据（1）《公路桥涵设计通用规范》（JTG D60-2004）（2）《公路桥涵地基与基础设计规范》（JTG D63-2007）（3）《公路桥涵钢结构与木结构设计规范》（JTJ025-86）（4）《装配式公路钢桥多用途使用手册》（5）《桥梁工程》（合肥工业大学出版社）（6）《南宁枢纽工程设计说明与图纸》3.桥面系计算3.1桥面系基本材料栈桥桥面板采用10mm花纹钢板，分配梁I14和横梁I28a。

分配梁间距30cm，横梁间距75cm。

桥面系构造见图1.图1.桥面系构造3.2计算荷载桥面系的设计荷载为公路-I级，混凝土罐车，履带吊-50t.经过计算，公路-I级和履带吊-50t在桥面系分析中不起控制作用，故只考虑混凝土罐车车轮轮压。

3.3计算模型根据弹性理论，采用有限元法对桥面系进行应力分析。

弹性模量取2.06*103，泊松比取0.3，容重为78.5kN/m3。

桥面板按四轮荷载作用下连续板计算，考虑混凝土罐车最不利荷载为后轴P=147.5kN，轮压面积为0.6*0.2m2，为了方便计算，取轮压面积0.375*0.15m2，则压力荷载147.5/（2*0.375*0.15）=1306.7kN/m，每轴共两处，间距1.8m。

图2.桥面系计算模型（混凝土罐车）3.4计算结果3.4.1桥面板和分配梁的计算通过midas建模计算，计算结果汇总于下表：以上计算结果，桥面板最大应力131MPa，I14分配梁最大应力83MPa，都在容许应力145MPa的范围内。

桥面板竖向位移为1.4mm，满足设计要求。

图3.桥面板应力图图4. I14工字钢分配梁应力图图5.桥面板挠度图3.4.2横梁的计算桥面系横梁最不利布臵车轮是车轮刚好压在横梁上，最不利荷载情况下，横梁的应力图见下：图6.横梁组合应力图图7 横梁剪应力图图8.横梁竖向挠度图由上可得横梁弯曲应力最大值是43.9MPa，剪应力最大值是39.1MPa，竖向位移0.40mm。

Q235钢材容许弯曲应力值145MPa，容许剪应力值85MPa，容许挠度1500/400=3.75mm,满足要求！4.贝雷桁架计算4.1栈桥结构分析计算荷载为公路I级荷载，验算荷载为混凝土混凝土罐车车辆组、单辆50t履带吊。

贝雷梁计算考虑的工况为：（1）计算荷载：恒载+公路一级（2）验算荷载工况一：横载+双列混凝土罐车车辆组（3）验算荷载工况二：恒载+单辆50t履带吊贝雷梁结构形式为4*12m一联的联系梁，其桥梁立面图见图9.图9.一联栈桥立面图4.2计算结果4.2.1结构内力计算贝雷片主梁按整体单梁计算，结果如下：贝雷梁在恒载+两车道公路-I级作用下的弯矩、剪力包络图见下图。

图10.恒载+两车道公路一级作用下弯矩包络图图11.恒载+两车道公路一级作用下剪力包络图贝雷梁在恒载+两列混凝土混凝土罐车罐车的作用下的弯矩、剪力包络图见下。

图12.恒载+两车道混凝土罐车荷载作用下弯矩包络图贝雷梁在恒载+单辆50t的履带吊的作用下弯矩、剪力包络图见下图14.恒载+单辆50t履带吊荷载作用下弯矩包络图弯矩剪力计算结果汇总如下4.2.2挠度计算贝雷梁的位移分为弹性和非弹性变形，下面参考《装配式公路钢桥多用途使用手册》计算。

A弹性变形计算单片不加强贝雷梁的截面抗弯惯性矩Ix=4*（198.3+702*12.74）=250497cm4，四组双排贝雷片抗弯惯性矩是20039776cm4，弹性模量2.06*105MPa，根据以上建模利用midas计算挠度值,得到在自重和混凝土罐车组合下，竖向挠度值最大，结果如下：图16.恒载+两车道混凝土罐车荷载作用下竖向挠度图B非弹性变形计按贝雷梁挠度计算经验公式：C.挠度计算结果见下表4.2.3结果验算A内力验算查阅《装配式公路钢桥多用途使用手册》，“321”贝雷桁架容许内力表：容许剪力490.5kN。

本桥采用四组双排单层贝类桁架，取折减系数0.85，则：1576.4*4*0.85=5359.8kN*m>2052kN*m490.5*4*0.85=1667.7kN>998kN满足设计要求！B位移验算从上可得，贝雷梁的竖向位移最大值是13.0mm，与跨度比为1/923,小于1/400，因此栈桥的刚度能满足使用要求。

5.桩顶横梁计算5.1桩顶横梁最不利受力主梁支撑点反力值见下表：桩顶横梁支撑贝雷片，其受到最不利集中力P=1206/8=150.75KN。

5.2横梁结构计算桩顶横梁受到上部贝雷梁传递的荷载，其支撑点在钢管桩上，支撑点按铰点考虑，则桩顶横梁应力图如下所示图19.桩顶横梁弯曲应力图图20.桩顶横梁剪应力图由上知桩顶横梁弯曲应力最大值71MPa，剪应力最大值49.2MPa。

Q235钢材容许弯曲应力值145MPa，容许剪应力值85MPa，满足要求！6.钢管桩自身强度的计算6.1计算荷载（1）竖向荷载。

由上述计算的一排四个墩荷载最大值按平均计算，1206/4=301.5kN。

（2）流水压力.桥址处百年一遇流水速度是2.1m/s。

河道在丰水期水深达20m，此时钢管桩入水深度20m，则流水压力计算如下：=0.8*0.63*3.14/2*20*10*2.12/2/9.81=35.6kN作用位臵在水面以下0.3倍水深处。

（3）汽车制动力。

单车道一联制动力值按照公路Ⅰ级车道荷载计算，一联长度48m，则：F=10.5*48*0.1=50.4KN，但是对于公路Ⅰ级汽车荷载制动力不小于165kN，公路Ⅱ级汽车荷载的制动力不小于90kN。

然而施工栈桥道路等级较低，设计速度仅是10km/h，其产生的制动力较小，且栈桥又是临时结构，因此单车道制动力按照F=60kN计算。

又在栈桥上禁止车辆超车，则一联的桥梁制动力是F=60kN。

下面计算桥墩抗推刚度。

单排墩：I=3.7445*10-3m4δi=li3/（3EI）=203/（3*2.06*105*0.0037445）=3.45则抗推刚度k=0.289双排墩：I=(3.7445*10-3+0.3152*1.9478*10-2*4)*2=0.0229δi=li3/（3EI）=203/（3*2.06*105*0.0229）=0.565则抗推刚度k=1.769则制动力桥墩分布是，单排墩60*0.289/（0.289*3+1.769）=6.6kN双排墩60*1.769/（0.289*3+1.769）=40.2kN。

制动力均作用于墩顶。

6.2钢管桩结构检算6.2.1荷载组合钻孔钢平台顶面高程+68.28m，21#墩位河床标高+50.37m。

因此钢管自由桩长17.91m，，在考虑河床底2m覆盖层，桩的自由长度按20m计算。

荷载按以下组合：组合一：竖向荷载+制动力组合二：竖向荷载+流水压力竖向力按301.5kN计算，双排墩每根钢管受到制动力40.2/8=8.04kN，作用于桩顶单排墩每根钢管桩受到制动力6.6/4=1.65kN，作用于桩顶外侧钢管受到水流压力35.6kN，作用点桩顶下6.7m。

6.2.2钢管桩竖向稳定性验算竖向力F=301.5KN，桩底弯矩Mmax=35.6*（20-6.7）=437.5KN*m压应力σ=F/A+M/w=37.4MPa拉应力σ=F/A-M/w=-6.4MPa剪应力τ=35.6KN钢管桩自由长度按两端铰接考虑，则计算长度20m，钢管桩回转半径i=21.923cm，所以λ=20/0.21923=91.3。

查得φ=0.573，则φ[σ]=0.573*145=83MPa>37.4MPa,满足要求!剪切应力容许值85MPa,满足要求!6.2.3钢管桩横向稳定性计算钢管桩在制动力或流水压力作用下产生横向的位移，各组合对单排和双排墩的横行位移计算如下:图21.双排墩在竖向力+制动力作用下水平位移图图22.双排墩在竖向力+流水压力作用下水平位移图图23. 单排墩在竖向力+制动力作用下水平位移图计算结果汇总于下表0.027/20=1/740<1/600，因此钢管桩桥墩刚度满足使用要求。

合集下载

特大桥D4参考合同段钢栈桥设计计算书8篇

特大桥D4参考合同段钢栈桥设计计算书8篇

特大桥D4参考合同段钢栈桥设计计算书8篇第1篇示例：【特大桥D4参考合同段钢栈桥设计计算书】一、设计计算书编制目的为保证特大桥D4参考合同段钢栈桥工程的设计质量和施工安全，特制定本设计计算书。

本文将根据相关标准要求，以及工程实际情况，详细阐述钢栈桥设计的计算基础和设计要求，确保工程的顺利进行。

二、设计参数1. 桥梁跨度：XX米2. 桥面宽度：XX米3. 桥梁高度：XX米4. 钢材材质：XX5. 设计荷载：XXX级公路荷载三、荷载计算1. 永久荷载：包括桥梁自重、行车荷载等，按标准规定计算。

2. 变动荷载：考虑到车辆和人员的作用，根据实际情况进行模拟计算。

3. 风荷载：考虑到风力对桥梁的影响，进行风荷载计算，并按标准要求进行设计。

四、结构设计1. 桥梁结构采用XX设计标准，确保结构的强度和稳定性。

2. 确保桥梁结构的刚度和变形符合规范要求，避免桥梁在使用过程中发生变形和破坏。

3. 考虑到桥梁的使用寿命和维护情况，设计合理的结构形式和防护措施。

五、桥墩设计1. 桥墩的稳定性和承载能力是保证桥梁安全的关键，根据设计要求进行桥墩的设计和计算。

2. 考虑桥墩的地基条件和周围环境，设计合理的桥墩形式和尺寸，确保桥梁的稳定性和安全性。

六、施工质量控制1. 施工过程中要加强质量监控和安全管理，确保施工质量符合设计要求。

2. 对施工材料和工艺进行严格检验，发现问题及时处理，避免出现质量问题。

3. 施工过程中要与设计、监理等部门及时沟通，确保施工进度和质量符合标准要求。

七、总结与展望第2篇示例：特大桥D4参考合同段钢栈桥设计计算书随着城市化进程的加快，桥梁工程的建设也越来越受到人们的关注。

特大桥D4参考合同段钢栈桥设计计算书是一项重要的工程文件，其承载的是一座特大桥D4的桥梁工程。

栈桥设计计算书是工程设计过程中的一项关键文档，它包含了工程设计所需要的各种参数和计算方法，是桥梁工程设计的基础。

下面我们就来详细介绍一下特大桥D4参考合同段钢栈桥设计计算书的编制内容。

栈桥计算书

栈桥计算书

目录三、设计参数................................................ 错误！未定义书签。

四、计算内容................................................ 错误！未定义书签。

五、贝雷梁几何特性及桁架容许内力............................ 错误！未定义书签。

1、贝雷片截面特性......................................... 错误！未定义书签。

2、贝雷梁桥几何特征....................................... 错误！未定义书签。

3、桁架容许内力表......................................... 错误！未定义书签。

六、施工栈桥计算............................................ 错误！未定义书签。

1、设计荷载............................................... 错误！未定义书签。

1.1、50t履带吊机....................................... 错误！未定义书签。

1.2、30t重载汽车....................................... 错误！未定义书签。

1.3、贝雷片自重......................................... 错误！未定义书签。

1.4、砼桥面板自重....................................... 错误！未定义书签。

1.5、汽车制动力及冲击荷载............................... 错误！未定义书签。

1.6、风荷载............................................. 错误！未定义书签。

一 栈桥计算书

一 栈桥计算书

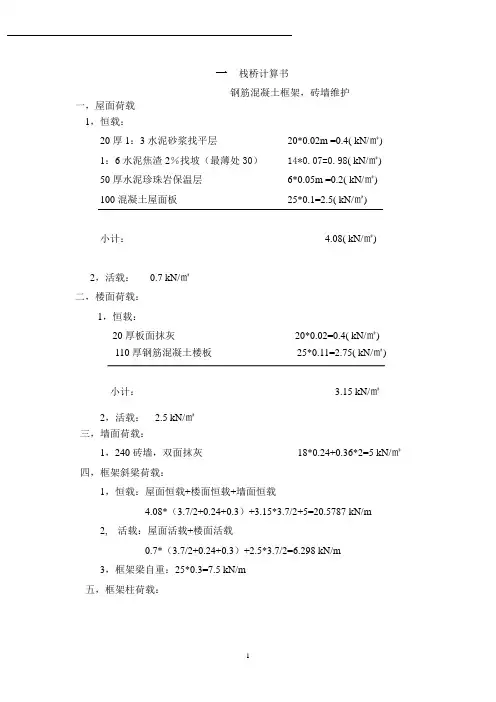

一栈桥计算书_______钢筋混凝土框架，砖墙维护一，屋面荷载1，恒载：20厚1：3水泥砂浆找平层20*0.02m =0.4( kN/㎡)1：6水泥焦渣2％找坡（最薄处30） 14*0.07=0.98( kN/㎡)50厚水泥珍珠岩保温层6*0.05m =0.2( kN/㎡)100混凝土屋面板25*0.1=2.5( kN/㎡)小计： 4.08( kN/㎡)2，活载：0.7 kN/㎡二，楼面荷载：1，恒载：20厚板面抹灰20*0.02=0.4( kN/㎡)110厚钢筋混凝土楼板25*0.11=2.75( kN/㎡)小计： 3.15 kN/㎡2，活载： 2.5 kN/㎡三，墙面荷载：1，240砖墙，双面抹灰18*0.24+0.36*2=5 kN/㎡四，框架斜梁荷载：1，恒载：屋面恒载+楼面恒载+墙面恒载4.08*（3.7/2+0.24+0.3）+3.15*3.7/2+5=20.5787 kN/m2, 活载：屋面活载+楼面活载0.7*（3.7/2+0.24+0.3）+2.5*3.7/2=6.298 kN/m3，框架梁自重：25*0.3=7.5 kN/m五，框架柱荷载：二栈桥计算书_______钢筋混凝土框架，轻钢维护一，屋面荷载1，恒载：夹心保温板：0.13*[3.5+(0.45+0.3)*2]=0.65 kN/mC型檩条：0.05*4=0.2 kN/m小计：0.85 kN/m2，活载：0.7 kN/㎡二，楼面荷载：1，恒载：20厚板面抹灰20*0.02=0.4( kN/㎡)110厚钢筋混凝土楼板25*0.11=2.75( kN/㎡)小计： 3.15 kN/㎡2，活载： 2.5 kN/㎡三，墙面荷载：1，外维护：夹心保温墙板：（0.13*2.5）*2=0.65 kN/mC型墙檩条：0.05*3*2=0.3 kN/m小计：0.95 kN/m2，门式钢架：HW 100*100*6*8 0.172*（2+1.8）*2=1.3 kN1.3 kN*13个÷36m=0.47 kN/m四，框架斜梁荷载：1，恒载：屋面恒载+楼面恒载+墙面恒载0.85+3.2*3.7+(0.95+0.47)=14.11 kN14.11 / 2=7.055 kN/m2, 活载：屋面活载+楼面活载0.7*5+2.5*4.2=14 kN/m14 / 2=7 kN/m3，框架梁自重：25*0.3=7.5 kN/m三栈桥计算书_______钢管球节点，轻钢维护轴线4100mm一，屋面荷载(一半)(2050+500=2.55m)1，恒载：100厚夹心保温板：0.15KN\mm*2.55=0.38 kN/mC型檩条：0.05KN\m*4=0.2kN/m上弦支撑63.5*3.5 0.0518*4/2.5=0.08 kN/m 小计：0..7kN/m{上弦梁114x4} 0.11x2.05m=0.23kN}2，活载：0.7 kN/㎡0.7X2.55m=1.785KN\m二，楼面荷载：1、1恒载：20厚板面抹灰20 KN\mmm X0.02mX2.55m=1.02 kN/m)110厚钢筋混凝土楼板25 KN\mmm X0.11X2.55m=7.01( kN/m)楼板梁14a槽钢0.17*2.5=0.43(kN/m){下弦梁H250x175 } 0.441x2.05m=0.90kN}C型檩条：0.05KN\mx3=0.15kN/m下弦支撑63.5*3.5 0.0518*4/2.5=0.08 kN/m100厚夹心保温板：0.15KN\mm*2.35=0.353 kN/m小计：8.933 kN/m{下弦梁H250x175} 0.441x2.05m=0.90kN}1.2恒载：走廊楼板6厚钢板：78.5*0.006*3.1/2=0.73 kN/m楼板梁14a槽钢0.15*2=0.3 kN/m楼板槽钢加固角钢50*3 0.0233*3.1/2=0.04 kN/m走廊板下彩保温0.15*3.1/2=0.23 kN/m下弦梁H200*150 0.312*3.2/4=0.24 kN/m上弦支撑63.5*3.5 0.0518*4/2.5=0.08 kN/m下弦支撑63.5*3.5 0.0518*4/2.5=0.08 kN/m小计： 1.7 kN/㎡2，活载： 2.5 kN/㎡2.5X2.05m=5.13KN\m三，墙面荷载：1，外维护：100厚夹心保温墙板：0.15*3.8=0.57kN/mC型墙檩条：0.05*4=0.2kN/m小计：0.77kN/m四，框架斜梁荷载：1，恒载：屋面恒载+楼面恒载+墙面恒载0.43+1.7+0.68=2.81 kN/m2, 活载：屋面活载+楼面活载0.7*4+2.5*3.2=10.8 kN10.8 / 2=5.4kN/m。
