（人教版）高中物理选修3-2（全册）课时同步练习汇总第四章第1、2节划时代的发现探究感应电流的产生条件课时达标训练新人教版选修3-2一、单项选择题1．下列现象中属于电磁感应现象的是( )A．磁场对电流产生力的作用B．变化的磁场使闭合电路中产生电流C．插在通电螺线管中的软铁棒被磁化D．电流周围产生磁场2.如图所示, 矩形线框abcd 放置在水平面内, 磁场方向与水平方向成α角, 已知sinα＝45, 回路面积为S , 磁感应强度为B , 则通过线框的磁通量为( )A ．BS B.45BS C.35BS D.34BS3．如图所示, 开始时矩形线框与匀强磁场的方向垂直, 且一半在磁场内, 一半在磁场外, 若要使线框中产生感应电流, 下列办法中不可行的是( )A ．将线框向左拉出磁场B ．以ab 边为轴转动(小于90°)C ．以ad 边为轴转动(小于60°)D ．以bc 边为轴转动(小于60°)4．如图所示, 在匀强磁场中的矩形金属轨道上, 有等长的两根金属棒ab 和cd , 它们以相同的速度匀速运动, 则( )A ．断开开关S, ab 中有感应电流B ．闭合开关S, ab 中有感应电流C ．无论断开还是闭合开关S, ab 中都有感应电流D ．无论断开还是闭合开关S, ab 中都没有感应电流二、多项选择题5．我国已经制订了登月计划, 假如宇航员登月后想探测一下月球表面是否有磁场. 他手边有一只灵敏电流表和一个小线圈, 则下列推断正确的是( )A ．直接将电流表放于月球表面, 通过观察电流表是否有示数来判断磁场的有无B ．将电流表与线圈组成闭合回路, 使线圈沿某一方向运动, 如果电流表无示数, 则可判断月球表面无磁场C ．将电流表与线圈组成闭合回路, 使线圈沿某一方向运动, 如果电流表有示数, 则可判断月球表面有磁场D ．将电流表与线圈组成闭合回路, 使线圈在某一平面内沿各个方向运动, 电流表无示数, 则不能判断月球表面有无磁场6.如图所示, 水平面内有两条相互垂直且彼此绝缘的通电长直导线, 以它们为坐标轴构成一个平面直角坐标系. 四个相同的圆形闭合线圈在四个象限内完全对称放置, 两直导线中的电流大小与变化情况完全相同, 电流方向如图中所示, 当两直导线中的电流都增大时, 四个线圈a、b、c、d中感应电流的情况是( )A．线圈a中无感应电流 B．线圈b中有感应电流C．线圈c中有感应电流 D．线圈d中无感应电流7．如图所示, 线圈abcd在磁场区域ABCD中, 下列哪种情况下线圈中有感应电流产生( )A．把线圈变成圆形(周长不变)B．使线圈在磁场中加速平移C．使磁场增强或减弱D．使线圈以过ab的直线为轴旋转8．如图所示, 用导线做成圆形或正方形回路, 这些回路与一直导线构成几种位置组合(彼此绝缘), 下列组合中, 切断直导线中的电流时, 闭合回路中会有感应电流产生的是( )三、非选择题9.边长L＝10 cm的正方形线框固定在匀强磁场中, 磁场方向与线圈平面间的夹角θ＝30°, 如图所示, 磁感应强度随时间变化的规律为B＝(2＋3t)T, 则第3 s内穿过线圈的磁通量的变化量ΔΦ为多少?10.如图所示, 有一个垂直于纸面向里的匀强磁场, B 1＝0.8 T, 磁场有明显的圆形边界, 圆心为O , 半径为r ＝1 cm. 现在纸面内先后放上与磁场垂直的圆线圈, 圆心均在O 处, A 线圈半径为1 cm, 10匝; B 线圈半径为2 cm, 1匝; C 线圈半径为0.5 cm, 1匝. 问:(1)在B 减为B 2＝0.4 T 的过程中, A 线圈和B 线圈磁通量改变多少? (2)在磁场转过30°角的过程中, C 线圈中磁通量改变多少?答案1．解析: 选 B 磁场对电流产生力的作用属于通电导线在磁场中的受力情况; 插在通电螺线管中的软铁棒被磁化属于电流的磁效应; 电流周围产生磁场属于电流的磁效应; 而变化的磁场使闭合电路中产生电流属于电磁感应现象. 故正确答案为B.2．解析: 选B 在磁通量Φ＝BS 公式中, B 与S 必须垂直, 若B 与S 不垂直, 则S 要转化为垂直于B 的有效面积, 也可以将B 转化为垂直于S 的垂直分量, 故Φ＝BS ·sin α＝45BS . 3．解析: 选D 将线框向左拉出磁场的过程中, 线框的bc 部分做切割磁感线的运动, 或者说穿过线框的磁通量减少, 所以线框中将产生感应电流. 当线框以ab 边为轴转动时,线框的cd边的右半段在做切割磁感线的运动, 或者说穿过线框的磁通量在发生变化, 所以线框中将产生感应电流. 当线框以ad边为轴转动(小于60°)时, 穿过线框的磁通量在减小, 所以在这个过程中线框中会产生感应电流, 如果转过的角度超过60°, bc边将进入无磁场区, 那么线框中将不产生感应电流(60°～300°). 当线框以bc边为轴转动时, 如果转动的角度小于60°, 则穿过线框的磁通量始终保持不变(其值为磁感应强度与矩形面积的一半的乘积).4．解析: 选B 两根金属棒ab和cd以相同的速度匀速运动, 若断开开关S, 两根金属棒与导轨构成的回路中磁通量无变化, 则回路中无感应电流, 故选项A、C错误; 若闭合开关S, 两根金属棒与导轨构成的回路中磁通量发生变化, 则回路中有感应电流, 故B正确, D错误.5．解析: 选CD 当线圈平面与磁场方向平行时, 不论向哪个方向移动线圈, 穿过线圈的磁通量都不会变化, 所以也不会产生感应电流, 因此不能判断有无磁场存在; 若使闭合线圈沿某一方向移动时有感应电流产生, 则一定存在磁场. 故正确答案为C、D.6．解析: 选CD 根据安培定则可判断出电流产生的磁场方向, 线圈a中的磁场方向均垂直于纸面向里, 线圈c中的磁场方向均垂直于纸面向外, 线圈b、d中的合磁通量始终为零, 故增大两直导线中的电流时, 线圈a、c中的磁通量发生变化, 有感应电流产生, 而线圈b、d中无感应电流产生. 选项C、D正确, A、B错误.7．解析: 选ACD 选项A中, 线圈的面积变化, 磁通量变化, 故A正确; 选项B中, 无论线圈在磁场中匀速还是加速平移, 磁通量都不变, 故B错; 选项C、D中, 线圈中的磁通量发生变化, 故C、D正确.8．解析: 选CD 穿过线圈A中有效磁通量为ΦA＝Φ出－Φ进＝0, 且始终为零, 即使切断导线中的电流, ΦA也始终为零, A中不可能产生感应电流. B中线圈平面与导线的磁场平行, 穿过B的磁通量也始终为零, B中也不能产生感应电流. C中穿过线圈的磁通量, ΦΦ出, 即ΦC≠0, 当切断导线中电流后, 经过一定时间, 穿过线圈的磁通量ΦC减小为零, 进＞所以C中有感应电流产生. D中线圈的磁通量ΦD不为零, 当电流切断后, ΦD最终也减小为零, 所以D中也有感应电流产生.9．解析: 第3 s内就是从2 s末到3 s末, 所以, 2 s末的磁场的磁感应强度为B1＝(2＋3×2)T＝8 T3 s末的磁场的磁感应强度为B2＝(2＋3×3)T＝11 T则有ΔΦ＝ΔBS sin θ＝(11－8)×0.12×sin 30° Wb＝1.5×10－2 Wb答案: 1.5×10－2 Wb10．解析: (1)对A线圈, Φ1＝B1πr2,Φ2＝B2πr2磁通量的改变量|Φ2－Φ1|＝(0.8－0.4)×3.14×10－4 Wb＝1.256×10－4 Wb对B线圈, Φ1＝B1πr2, Φ2＝B2πr2磁通量的改变量|Φ2－Φ1|＝(0.8－0.4)×3.14×10－4 Wb＝1.256×10－4 Wb(2)对C线圈: Φ1＝Bπr2C, 磁场转过30°, 线圈仍全部处于磁场中, 线圈面积在垂直磁场方向的投影为πr2C cos 30°, 则Φ2＝Bπr2C cos 30°. 磁通量的改变量|Φ2－Φ1|＝Bπr2C(1－cos 30°)≈0.8×3.14×(5×10－3)2×(1－0.866) Wb≈8.4×10－6 Wb答案: (1)1.256×10－4 Wb 1.256×10－4 Wb (2)8.4×10－6 Wb第四章 第4节 法拉第电磁感应定律课时达标训练 新人教版选修3-2一、单项选择题1．一金属圆环水平固定放置, 现将一竖直的条形磁铁, 在圆环上方沿圆环轴线从静止开始释放, 在条形磁铁穿过圆环的过程中, 条形磁铁与圆环( )A ．始终相互吸引B ．始终相互排斥C ．先相互吸引, 后相互排斥D ．先相互排斥, 后相互吸引2．如图甲所示, 长直导线与闭合金属线框位于同一平面内, 长直导线中的电流i 随时间t 的变化关系如图乙所示. 在0～T 2时间内, 直导线中电流向上, 则在T2～T 时间内, 线框中感应电流的方向与所受安培力情况是( )A ．感应电流方向为顺时针, 安培力的合力方向向左B ．感应电流方向为逆时针, 安培力的合力方向向右C ．感应电流方向为顺时针, 安培力的合力方向向右D ．感应电流方向为逆时针, 安培力的合力方向向左3.如图所示, 通电螺线管两侧各悬挂一个小铜环, 铜环平面与螺线管截面平行. 当电键S 接通瞬间, 两铜环的运动情况是( )A ．同时向两侧推开B ．同时向螺线管靠拢C ．一个被推开, 一个被吸引, 但因电源正负极未知, 无法具体判断D ．同时被推开或同时向螺线管靠拢, 因电源正负极未知, 无法具体判断4．电阻R 、电容器C 与一个线圈连成闭合回路, 条形磁铁静止在线圈的正上方, N 极朝下, 如图所示. 现使磁铁开始自由下落, 在N 极接近线圈上端过程中, 流过R 的电流方向和电容器极板的带电情况是( )A．从a到b, 上极板带正电B．从a到b, 下极板带正电C．从b到a, 上极板带正电D．从b到a, 下极板带正电5.如图所示, ab为一金属杆, 它处在垂直于纸面向里的匀强磁场中, 可绕a点在纸面内转动; S是以a为圆心位于纸面内的金属圆环. 在杆转动过程中, 杆的b端与金属环保持良好接触; A为电流表, 其一端与金属环相连, 一端与a点良好接触. 当杆沿顺时针方向转动时, 某时刻ab杆的位置如图所示, 则此时刻( )A．电流表中电流的方向由c→d; 作用于ab的安培力向右B．电流表中电流的方向由c→d; 作用于ab的安培力向左C．电流表中电流的方向由d→c; 作用于ab的安培力向右D．无电流通过电流表, 作用于ab的安培力为零二、多项选择题6.如图所示, 闭合金属圆环沿垂直于磁场方向放置在有界匀强磁场中, 将它从匀强磁场中匀速拉出, 以下各种说法中正确的是( )A．向左拉出和向右拉出时, 环中的感应电流方向相反B．向左或向右拉出时, 环中感应电流方向都是沿顺时针方向的C．向左或向右拉出时, 环中感应电流方向都是沿逆时针方向的D．环在离开磁场之前, 圆环中无感应电流7.如图所示, 用一根长为L、质量不计的细杆与一个上孤长为l0、下弧长为d0的金属线框的中点联结并悬挂于O点, 悬点正下方存在一个上弧长为2l0、下弧长为2d0的方向垂直纸面向里的匀强磁场, 且d0≪L. 先将线框拉开到如图所示位置, 松手后让线框进入磁场, 忽略空气阻力和摩擦力, 下列说法正确的是( )A．金属线框进入磁场时感应电流的方向为a→b→c→d→aB．金属线框离开磁场时感应电流的方向为a→b→c→d→aC．金属线框dc边进入磁场与ab边离开磁场的速度大小总是相等D．向左摆动进入或离开磁场的过程中, 所受安培力方向向右; 向右摆动进入或离开磁场的过程中, 所受安培力方向向左8.如图所示, “U”形金属框架固定在水平面上, 金属杆ab与框架间无摩擦. 整个装置处于竖直方向的磁场中. 若因磁场的变化, 使杆ab向右运动, 则磁感应强度( )A．方向向下并减小B．方向向下并增大C．方向向上并增大 D．方向向上并减小关.三、非选择题9．某同学在学习了法拉第电磁感应定律之后, 自己制作了一个手动手电筒. 如图所示是手电筒的简单结构示意图, 左右两端是两块完全相同的条形磁铁, 中间是一根绝缘直杆, 由绝缘细铜丝绕制的多匝环形线圈只可在直杆上自由滑动, 线圈两端接一灯泡, 晃动手电筒时线圈也来回滑动, 灯泡就会发光, 其中O点是两磁极连线的中点, a、b两点关于O点对称.(1)试分析其工作原理;(2)灯泡中的电流方向是否变化.答案1．解析: 选 D 在条形磁铁靠近圆环的过程中, 通过圆环的磁通量不断增加, 会产生感应电流, 从而阻碍条形磁铁的运动, 所以此过程中它们是相互排斥的, 当条形磁铁穿过圆环后, 通过圆环的磁通量又会减小, 产生一个与原磁场相同的感应磁场, 阻碍原磁通量的减小, 所以圆环与条形磁铁间有相互吸引的作用力, D 正确.2．解析: 选C 在T2～T 时间内, 直导线中的电流方向向下增大, 穿过线框的磁通量垂直纸面向外增加, 由楞次定律知感应电流方向为顺时针, 线框所受安培力的合力由左手定则可知向右, C 正确.3．解析: 选 A 当电路接通瞬间, 穿过线圈的磁通量增加, 使得穿过两侧铜环的磁通量都增加, 由楞次定律可知, 两环中感应电流的磁场与线圈两端的磁场方向相反, 即受到线圈磁场的排斥作用, 使两铜环分别向外侧移动, A 正确.4．解析: 选D 磁铁N 极接近线圈的过程中, 线圈中有向下的磁场, 并且磁通量增加, 由楞次定律可得, 感应电流的方向为b →R →a , 故电容器下极板带正电, 上极板带负电, D 正确.5．解析: 选A 金属杆顺时针转动切割磁感线, 由右手定则可知产生a 到b 的感应电流, 电流由c →d 流过电流表, 再由左手定则知此时ab 杆受安培力向右, 故A 正确.6．解析: 选BD 将金属圆环不管从哪边拉出磁场, 穿过闭合圆环的磁通量都要减少, 根据楞次定律可知, 感应电流的磁场要阻碍原磁通量的减少, 感应电流的磁场方向与原磁场方向相同, 应用安培定则可以判断出感应电流的方向是顺时针方向的, 选项B 正确, A 、C 错误; 另外在圆环离开磁场前, 穿过圆环的磁通量没有改变, 该种情况无感应电流, D 正确.7．解析: 选BD 当线框进入磁场时, dc 边切割磁感线, 由楞次定律可判断, 感应电流的方向为: a →d →c →b →a ; 当线框离开磁场时, 同理可判其感应电流的方向为: a →b →c →d →a , A 错误, B 正确; 线框dc 边(或ab 边)进入磁场或离开磁场时, 都要切割磁感线产生感应电流, 机械能转化为电能, 故dc 边进入磁场与ab 边离开磁场的速度大小不相等, C 错误; 由“来拒去留”知, D 正确.8．解析: 选AD 因磁场变化, 发生电磁感应现象, 杆ab 中有感应电流产生, 而使杆ab 受到磁场力的作用, 并发生向右运动. 而杆ab 向右运动, 使得闭合回路中磁通量有增加的趋势, 说明原磁场的磁通量必定减弱, 即磁感应强度正在减小, 与方向向上、向下无关.9．解析: (1)线圈来回滑动时, 穿过线圈的磁通量不断变化, 线圈中产生感应电流, 灯泡发光.(2)线圈由a 滑至b 过程中, 磁场方向向左, 穿过线圈的磁通量先减小后增加, 根据楞次定律, 灯泡中电流方向先由右向左, 后由左向右.同样可判断线圈由b 滑至a 过程中, 灯泡中电流方向先由右向左, 后由左向右. 所以线圈中电流方向不断变化.答案: (1)见解析(2)变化第四章第4节法拉第电磁感应定律课时达标训练新人教版选修3-2一、单项选择题1．穿过一个单匝线圈的磁通量始终保持每秒均匀地减少2 Wb, 则( )A．线圈中感应电动势每秒增加2 VB．线圈中感应电动势每秒减小2 VC．线圈中无感应电动势D．线圈中感应电动势大小不变2．如图所示, 在竖直向下的匀强磁场中, 将一水平放置的金属棒ab以水平速度v0抛出, 运动过程中棒的方向不变, 不计空气阻力, 那么金属棒内产生的感应电动势将( )A．越来越大B．越来越小C．保持不变 D．方向不变, 大小改变3．环形线圈放在均匀磁场中, 如图甲所示, 设在第1 s内磁感线垂直于线圈平面向里, 若磁感应强度随时间变化的关系如图乙所示, 那么在第2 s内线圈中感应电流的大小和方向是( )A．感应电流大小恒定, 顺时针方向B．感应电流大小恒定, 逆时针方向C．感应电流逐渐增大, 逆时针方向D．感应电流逐渐减小, 顺时针方向4．如图所示, 在匀强磁场中, MN、PQ是两条平行金属导轨, 而ab、cd为串有电压表和电流表的两根金属棒, 两只电表可看成理想电表. 当两棒以相同速度向右匀速运动时(运动过程中两棒始终与导轨接触)( )A．电压表有读数; 电流表有读数B．电压表无读数; 电流表无读数C．电压表有读数; 电流表无读数D ．电压表无读数; 电流表有读数5．如图所示, 一个半径为L 的半圆形硬导体AB 以速度v , 在水平U 型框架上匀速滑动, 匀强磁场的磁感应强度为B , 回路电阻为R 0, 半圆形硬导体AB 的电阻为r , 其余电阻不计, 则半圆形导体AB 切割磁感线产生感应电动势的大小及AB 之间的电势差分别为( )A ．BLv ;BLvR 0R 0＋rB ．2BLv ; BLvC ．2BLv ; 2BLvR 0R 0＋rD ．BLv ; 2BLv二、多项选择题6．有一种高速磁悬浮列车的设计方案是: 在每节车厢底部安装强磁铁(磁场方向向下), 并且在沿途两条铁轨之间平放一系列线圈. 下列说法中正确的是( )A ．列车运动时, 通过线圈的磁通量会发生变化B ．列车速度越快, 通过线圈的磁通量变化越快C ．列车运动时, 线圈中会产生感应电动势D ．线圈中的感应电动势的大小与列车速度无关7．(山东高考)如图所示, 一端接有定值电阻的平行金属轨道固定在水平面内, 通有恒定电流的长直绝缘导线垂直并紧靠轨道固定, 导体棒与轨道垂直且接触良好. 在向右匀速通过M 、N 两区的过程中, 导体棒所受安培力分别用F M 、F N 表示. 不计轨道电阻. 以下叙述正确的是( )A ．F M 向右B ．F N 向左C ．F M 逐渐增大D ．F N 逐渐减小8.如图所示, 长为L 的金属导线弯成一圆环, 导线的两端接在电容为C 的平行板电容器上, P 、Q 为电容器的两个极板, 磁场垂直于环面向里, 磁感应强度以B ＝B 0＋kt (k >0)随时间变化, t ＝0时, P 、Q 两板电势相等, 两板间的距离远小于环的半径, 经时间t , 电容器P 板( )A ．不带电B ．所带电荷量与t 无关C ．带正电, 电荷量是kL 2C4πD ．带负电, 电荷量是kL 2C4π三、非选择题9.一个边长为a＝1 m的正方形线圈, 总电阻为R＝2 Ω, 当线圈以v＝2 m/s的速度通过磁感应强度B＝0.5 T的匀强磁场区域时, 线圈平面总保持与磁场垂直. 若磁场的宽度b>1 m, 如图所示, 求:(1)线圈进入磁场过程中感应电流的大小;(2)线圈在穿过整个磁场过程中释放的焦耳热.10.如图所示, 两根足够长的金属导轨ab、cd竖直放置, 导轨间距离为L, 电阻不计. 在导轨上端并接两个额定功率均为P、电阻均为R的小灯泡. 整个系统置于匀强磁场中, 磁感应强度方向与导轨所在平面垂直. 现将一质量为m、电阻可以忽略的金属棒MN从图示位置由静止开始释放. 金属棒下落过程中保持水平, 且与导轨接触良好. 已知某时刻后两灯泡保持正常发光. 重力加速度为g. 求:(1)磁感应强度的大小;(2)灯泡正常发光时导体棒的运动速率.答案1．解析: 选D 因线圈的磁通量均匀变化, 所以磁通量的变化率ΔΦΔt 为一定值, 又因为是单匝线圈, 据E ＝ΔΦΔt可知选项D 正确.2．解析: 选 C 由于导体棒中无感应电流, 故棒只受重力作用, 导体棒做平抛运动, 水平速度v 0不变, 即切割磁感线的速度不变, 故感应电动势保持不变, C 正确.3．解析: 选B 由B t 图知, 第2秒内ΔB Δt 恒定, 则E ＝ΔB Δt S 也恒定, 故感应电流I ＝ER 大小恒定, 又由楞次定律判断知电流方向沿逆时针方向, B 正确, A 、C 、D 错误.4．解析: 选 B 在两棒以相同速度向右匀速运动的过程中, 磁通量不变, 无感应电流产生. 根据电压表和电流表的测量原理知, 两表均无读数, B 正确.5．解析: 选C 半圆形导体AB 切割磁感线的有效长度为2L , 对应的电动势为E ＝2BLv ,AB 间的电势差U AB ＝E R 0＋r R 0＝2BLvR 0R 0＋r, C 正确.6．解析: 选ABC 列车运动时, 安装在每节车厢底部的强磁铁产生的磁场使通过线圈的磁通量发生变化; 列车速度越快, 通过线圈的磁通量变化越快, 根据法拉第电磁感应定律可知, 由于通过线圈的磁通量发生变化, 线圈中会产生感应电动势, 感应电动势的大小与通过线圈的磁通量的变化率成正比, 与列车的速度有关. 由以上分析可知, A 、B 、C 正确, D 错误.7．解析: 选BCD 由题意可知, 根据安培定则, 在轨道内的M 区、N 区通电长直导线产生的磁场分别垂直轨道平面向外和向里, 由此可知, 当导体棒运动到M 区时, 根据右手定则可以判定, 在导体棒内产生的感应电流与长直绝缘导线中的电流方向相反, 再根据左手定则可知, 金属棒在M 区时受到的安培力方向向左, 因此A 选项不正确; 同理可以判定B 选项正确; 再根据导体棒在M 区匀速靠近长直绝缘导线时对应的磁场越来越大, 因此产生的感应电动势越来越大, 根据闭合电路的欧姆定律和安培力的公式可知, 导体棒所受的安培力F M 也逐渐增大, 故C 选项正确; 同理D 选项正确.8．解析: 选BD 磁感应强度以B ＝B 0＋kt (k >0)随时间变化, 由法拉第电磁感应定律得: E ＝ΔΦΔt ＝S ΔB Δt ＝kS , 而S ＝L 24π, 经时间t 电容器P 板所带电荷量Q ＝EC ＝kL 2C 4π; 由楞次定律知电容器P 板带负电, B 、D 正确.9．解析: (1)根据E ＝Blv , I ＝ER知I ＝Bav R ＝0.5×1×22A ＝0.5 A (2)线圈穿过磁场过程中, 由于b >1 m,故只在进入和穿出时有感应电流, 故Q ＝2I 2Rt ＝2I 2R ·a v ＝2×0.52×2×12J ＝0.5 J答案: (1)0.5 A (2)0.5 J10．解析: (1)设小灯泡的额定电流为I 0, 有 P ＝I 20R ①由题意, 在金属棒沿导轨竖直下落的某时刻后, 小灯泡保持正常发光, 流经MN 的电流为I ＝2I 0 ②此时金属棒MN 所受的重力和安培力相等, 下落的速度达到最大值, 有 mg ＝BLI ③联立①②③式得B ＝mg2LR P④ (2)设灯泡正常发光时, 导体棒的速率为v , 由电磁感应定律与欧姆定律得 E ＝BLv ⑤ E ＝RI 0⑥联立①②④⑤⑥式得v ＝2Pmg⑦答案: (1)mg 2L R P (2)2P mg第四章 第5节 电磁感应现象的两类情况课时达标训练 新人教版选修3-2一、单项选择题1.如图所示, 在一水平光滑绝缘塑料板上有一环形凹槽, 有一带正电小球质量为m , 电荷量为q , 在槽内沿顺时针做匀速圆周运动, 现加一竖直向上的均匀变化的匀强磁场, 且B 逐渐增加, 则( )A ．小球速度变大B ．小球速度变小C ．小球速度不变D ．以上三种情况都有可能2.如图所示, 竖直放置的两根平行金属导轨之间接有定值电阻R , 质量不能忽略的金属棒与两导轨始终保持垂直并良好接触且无摩擦, 金属棒与导轨的电阻均不计, 整个装置放在匀强磁场中, 磁场方向与导轨平面垂直, 金属棒在竖直向上的恒力F 作用下加速上升的一段时间内, 力F 做的功与安培力做的功的代数和等于( )A ．金属棒的机械能增加量B ．金属棒的动能增加量C ．金属棒的重力势能增加量D ．电阻R 上放出的热量3．如图所示, 金属棒ab 置于水平放置的光滑框架cdef 上, 棒与框架接触良好, 匀强磁场垂直于ab 棒斜向下. 从某时刻开始磁感应强度均匀减小, 同时施加一个水平方向上的外力F 使金属棒ab 保持静止, 则F ( )A．方向向右, 且为恒力B．方向向右, 且为变力C．方向向左, 且为变力 D．方向向左, 且为恒力4．如图甲所示, 平面上的光滑平行导轨MN、PQ上放着光滑导体棒ab、cd, 两棒用细线系住, 细线拉直但没有张力. 开始时匀强磁场的方向如图甲所示, 而磁感应强度B随时间t的变化如图乙所示, 不计ab、cd间电流的相互作用, 则细线中的张力大小随时间变化的情况为图丙中的( )A B C D丙5. (福建高考)如图甲所示, 一圆形闭合铜环由高处从静止开始下落, 穿过一根竖直悬挂的条形磁铁, 铜环的中心轴线与条形磁铁的中轴线始终保持重合. 若取磁铁中心O为坐标原点, 建立竖直向下为正方向的x轴, 则图乙中最能正确反映环中感应电流i随环心位置坐标x变化的关系图象是( )甲A B C D乙二、多项选择题6．如图所示, 导体AB在做切割磁感线运动时, 将产生一个电动势, 因而在电路中有电流通过, 下列说法中正确的是( )。
电磁感应和楞次定律1. 答案：CD详解：导体棒做匀速运动，磁通量的变化率是一个常数，产生稳恒电流，那么被线圈缠绕的磁铁将产生稳定的磁场，该磁场通过线圈 c 不会产生感应电流；做加速运动则可以；2．答案：C详解：参考点电荷的分析方法，S 磁单极子相当于负电荷，那么它通过超导回路，相当于向左的磁感线通过回路，右手定则判断，回路中会产生持续的adcba 向的感应电流；3．答案：A详解：滑片从 a 滑动到变阻器中点的过程，通过 A 线圈的电流从滑片流入，从固定接口流出，产生向右的磁场，而且滑动过程中，电阻变大，电流变小，所以磁场逐渐变小，所以此时 B 线圈要产生向右的磁场来阻止这通过 A 线圈的电流从滑片流入，从固定接口流出种变化，此时通过R 点电流由c流向d;从中点滑动到b的过程，通过A线圈的电流从固定接口流入，从滑片流出，产生向左的磁场，在滑动过程中，电阻变小，电流变大，所以磁场逐渐变大，所以此时B线圈要产生向右的磁场来阻止这种变化，通过R的电流仍从c流向d o4．答案：B详解：aob 是一个闭合回路，oa 逆时针运动，通过回路的磁通量会发生变化，为了阻止这种变化，ob 会随着oa 运动;5．答案：A详解：开关在 a 时，通过上方的磁感线指向右，开关断开，上方的磁场要消失，它要阻止这种变化，就要产生向右的磁场来弥补，这时通过R2的电流从c指向d;开关合到b上时，通过上方线圈的磁场方向向左，它要阻止这种变化，就要产生向右的磁场来抵消，这时通过R2的电流仍从c指向d;6．答案：AC详解：注意地理南北极与地磁南北极恰好相反，用右手定则判断即可。
电磁感应中的功与能1．答案:C、D详解：ab 下落过程中，要克服安培力做功，机械能不守恒，速度达到稳定之前其减少的重力势能转化为其增加的动能和电阻增加的内能，速度达到稳定后，动能不再变化，其重力势能的减少全部转化为电阻增加的内能。
选CD2．答案：A详解：E=BLvI=E/R=BLv/RF=BIL=B A2L A2v/R W=Fd=B A2L A2dv/R=B A2SLv/R, 选A3．答案:B、C详解：开始重力大于安培力，ab 做加速运动，随着速度的增大，安培力增大，当安培力等于重力时，加速度为零；当速度稳定时达到最大，重力的功率为重力乘以速度，也在此时达到最大，最终结果是安培力等于重力，安培力不为0，热损耗也不为0.选BC4. 答案：(1) 5m/s。
最新高中物理选修3-2测试题全套及答案解析(鲁科版) 本文档含本书的模块测试和期中,期末试题,共3套,带答案解析,适合测试和自我提高模块综合检测(时间：90分钟满分：100分)一、选择题(本题共10小题，每小题4分，共40分)1．如图1所示，电阻和面积一定的圆形线圈垂直放入匀强磁场中，磁场的方向垂直纸面向里，磁感应强度随时间的变化规律为B＝B0sin ωt.下列说法正确的是()图1A．线圈中产生的是交流电B．当t＝π/2ω时，线圈中的感应电流最大C．若增大ω，则产生的感应电流的频率随之增大D．若增大ω，则产生的感应电流的功率随之增大2．两个完全相同的灵敏电流计A、B，按图2所示的连接方式，用导线连接起来，当把电流计A的指针向左边拨动的过程中，电流计B的指针将()图2A．向左摆动B．向右摆动C．静止不动D．发生摆动，由于不知道电流计的内部结构情况，故无法确定摆动方向3．如图3甲所示，一矩形线圈放在随时间变化的匀强磁场内．以垂直线圈平面向里的磁场为正，磁场的变化情况如图乙所示，规定线圈中逆时针方向的感应电流为正，则线圈中感应电流的图象应为()图34．如图4所示，在光滑绝缘水平面上，有一铝质圆形金属球以一定的初速度通过有界匀强磁场，则从球开始进入磁场到完全穿出磁场的过程中(磁场宽度大于金属球的直径)，则小球()图4A．整个过程匀速运动B．进入磁场的过程中球做减速运动，穿出过程做加速运动C．整个过程都做匀减速运动D．穿出时的速度一定小于初速度5. 线框在匀强磁场中绕OO′轴匀速转动(由上向下看是逆时针方向)，当转到如图5所示位置时，磁通量和感应电动势大小的变化情况是()图5A．磁通量和感应电动势都在变大B．磁通量和感应电动势都在变小C．磁通量在变小，感应电动势在变大D．磁通量在变大，感应电动势在变小6.如图6所示的电路中，变压器是理想变压器．原线圈匝数n1＝600匝，装有0.5 A的保险丝，副线圈的匝数n2＝120匝，要使整个电路正常工作，当原线圈接在180 V的正弦交变电源上时，下列判断正确的是()A．副线圈可接耐压值为36 V的电容器B．副线圈可接“36 V,40 W”的安全灯两盏C．副线圈可接电阻为14 Ω的电烙铁D．副线圈可以串联一个量程为3 A的电流表，去测量电路中的总电流7．一交变电流的i－t图象如图7所示，由图可知()A．用电流表测该电流示数为10 2 AB．该交变电流的频率为100 HzC．该交变电流通过10 Ω的电阻时，电阻消耗的电功率为2 000 WD．该交变电流的电流瞬时值表达式为i＝102sin 628t A8．图8是测定自感系数很大的线圈L直流电阻的电路，L两端并联一只电压表，用来测量自感线圈的直流电压，在测量完毕后，将电路解体时应()A．先断开S1B．先断开S2C．先拆除电流表D．先拆除电阻R9．如图9所示的电路中，L为自感系数很大的电感线圈，N为试电笔中的氖管(启辉电压约70 V)，电源电动势约为10 V．已知直流电使氖管启辉时辉光只产生在负极周围，则()A．S接通时，氖管不会亮B．S接通时启辉，辉光在a端C．S接通后迅速切断时启辉，辉光在a端D．条件同C，辉光在b端10．如图10所示是一种延时开关，当S1闭合时，电磁铁将衔铁吸下，将C线路接通，当S1断开时，由于电磁作用，D将延迟一段时间才被释放，则()A．由于A线圈的电磁感应作用，才产生延时释放D的作用B．由于B线圈的电磁感应作用，才产生延时释放D的作用C．如果断开B线圈的开关S2，无延时作用D．如果断开B线圈的开关S2，延时将变长图6 图7图8图9图10二、填空题(本题共2小题，共20分)11．(5分)如图11所示，是一交流电压随时间变化的图象，此交流电压的有效值等于________V.12．(15分)硅光电池是一种可将光能转换为电能的器件，某同学用图12所示的电路探究硅光电池的路端电压U与总电流I的关系，图中R0为定值电阻且阻值的大小已知，电压表视为理想电压表．图11(1)请根据图12，将图13中的实验器材连接成实验电路．图12图13(2)若电压表V2的读数为U0，则I＝________.姓名：________班级：________学号：________得分：________(3)实验一：用一定强度的光照射硅光电池，调节滑动变阻器，通过测量得到该电池的U—I曲线a，见图14.由此可知电池内阻________(选填“是”或“不是”)常数，短路电流为______ mA，电动势为________ V.(4)实验二：减小实验一中光的强度，重复实验，测得U—I曲线b，见图14.当滑动变阻器的电阻为某值时，实验一中的路端电压为 1.5 V，则实验二中外电路消耗的电功率为________ mW(计算结果保留两位有效数字)图14三、计算题(本题共4小题，共40分)13．(8分)如图15所示，理想变压器原线圈Ⅰ接到220 V的交流电源上，副线圈Ⅱ的匝数为30，与一标有“12 V，12 W”的灯泡连接，灯泡正常发光．副线圈Ⅲ的输出电压为110 V，电流为0.4 A．求：图15(1)副线圈Ⅲ的匝数；(2)原线圈Ⅰ的匝数以及通过原线圈的电流．14．(10分)某发电站的输出功率为104kW，输出电压为4 kV，通过理想变压器升压后向80 km远处的用户供电．已知输电线的电阻率为ρ＝2.4×10－8Ω·m，导线横截面积为1.5×10－4 m2，输电线路损失的功率为输出功率的4%.求：(1)升压变压器的输出电压；(2)输电线路上的电压损失．15．(8分)如图16所示，光滑导轨MN、PQ在同一水平面内平行固定放置，其间距d＝1 m，右端通过导线与阻值R L＝8 Ω的小灯泡L相连，CDEF矩形区域内有方向竖直向下、磁感应强度B＝1 T的匀强磁场，一质量m＝50 g、阻值为R＝2 Ω的金属棒在恒力F作用下从静止开始运动x＝2 m后进入磁场恰好做匀速直线运动．(不考虑导轨的电阻，金属棒始终与导轨垂直并保持良好接触)．求：图16(1)恒力F的大小；(2)小灯泡发光时的电功率．16．(14分)如图17所示，在坐标xOy平面内存在B＝2.0 T的匀强磁场，OA与OCA为置于竖直平面内的光滑金属导轨，其中OCA满足曲线方程x＝0.50sin π5y m，C为导轨的最右端，导轨OA与OCA相交处的O点和A点分别接有体积可忽略的定值电阻R1和R2，其中R1＝4.0 Ω、R2＝12.0 Ω.现有一足够长、质量m＝0.10 kg的金属棒MN在竖直向上的外力F作用下，以v＝3.0 m/s的速度向上匀速运动，设棒与两导轨接触良好，除电阻R1、R2外其余电阻不计，g取10 m/s2，求：图17(1)金属棒MN在导轨上运动时感应电流的最大值；(2)外力F的最大值；(3)金属棒MN滑过导轨OC段，整个回路产生的热量．模块综合检测 答案1．ACD [线圈中产生的感应电流的规律和线圈在匀强磁场中匀速运动时一样，都是正(余)弦交变电流．由规律类比可知A 、C 、D 正确．]2．B [因两表的结构完全相同，对A 来说就是由于拨动指针带动线圈切割磁感线产生感应电流，电流方向应用右手定则判断；对B 表来说是线圈受安培力作用带动指针偏转，偏转方向应由左手定则判断，研究两表的接线可知，两表串联，故可判定电流计B 的指针向右摆动．]3．B [0～t 1时间内，磁场均匀增强，穿过线圈的磁通量均匀增大，产生的感应电流大小不变，由楞次定律知电流方向为逆时针；同理，t 1～t 2时间内无电流，t 2～t 4时间内有顺时针大小不变的电流．]4．D [小球进出磁场时，有涡流产生，要受到阻力，故穿出时的速度一定小于初速度．]5．D [由题图可知，Φ＝Φm cos θ，e ＝E m sin θ，所以磁通量变大，感应电动势变小．]6．BD [根据输入电压与匝数关系，有U 1U 2＝n 1n 2，解得U 2＝n 2n 1U 1＝120600×180 V ＝36 V ．根据保险丝熔断电流，有P 2＝P 1＝I 1U 1＝0.5×180 W ＝90 W ．根据正弦交变电流有效值与最大值间的关系，有U 2m ＝2U 2＝36 2 V ．允许副线圈通过的最大电流有效值为I 2＝n 1n 2I 1＝600120×0.5 A ＝2.5 A ．负载电阻是最小值R ＝U 2I 2＝362.5 Ω＝14.4 Ω.根据以上数据，得B 、D 正确．] 7．BD8．B [S 1断开瞬间，L 中产生很大的自感电动势，若此时S 2闭合，则可能将电压表烧坏，故应先断开S 2.]9．AD [接通时电压不足以使氖管发光，迅速切断S 时，L 中产生很高的自感电动势，会使氖管发光，b 为负极，辉光在b 端．故A 、D 项正确．]10．BC [如果断开B 线圈的开关S 2，那么在S 1断开时，该线圈中会产生感应电动势，但没有感应电流，所以无延时作用．]11．50 2解析 题图中给出的是一方波交流电，周期T ＝0.3 s ，前T 3时间内U 1＝100 V ，后2T3时间内U 2＝－50V ．设该交流电压的有效值为U ，根据有效值的定义，有U 2R T ＝U 21R ·⎝⎛⎭⎫T 3＋U 22R ·⎝⎛⎭⎫23T ，代入已知数据，解得U＝50 2 V.12．(1)实验电路如下图所示(2)U 0R 0 (3)不是 0.295(0.293～0.297) 2.67(2.64～2.70) (4)0.068(0.060～0.070) 解析 (1)略．(2)根据欧姆定律可知I ＝U 0R 0(3)路端电压U ＝E －Ir ，若r 为常数，则U —I 图为一条不过原点的直线，由曲线a 可知电池内阻不是常数；当U ＝0时的电流为短路电流，约为295 μA ＝0.295 mA ；当电流I ＝0时路端电压等于电源电动势E 、约为2.67 V.(4)实验一中的路端电压为U 1＝1.5 V 时电路中电流为I 1＝0.21 mA ，连接a 中点(0.21 mA,1.5 V)和坐标原点，此直线为此时对应滑动变阻器阻值的外电路电阻(定值电阻)的U —I 图，和图线b 的交点为实验二中的路端电压和电路电流，如下图，电流和电压分别为I ＝97 μA ，U ＝0.7 V ，则外电路消耗功率为P ＝UI ＝0.068 mW.13．(1)275匝 (2)550匝 0.25 A解析 理想变压器原线圈两端电压跟每个副线圈两端电压之比都等于原、副线圈匝数之比．由于有两个副线圈，原、副线圈中的电流跟它们的匝数并不成反比，但输入功率等于输出的总功率．(1)已知U 2＝12 V ，n 2＝30；U 3＝110 V 由U 2U 3＝n 2n 3，得n 3＝U 3U 2n 2＝275匝； (2)由U 1＝220 V ，根据U 1U 2＝n 1n 2，得n 1＝U 1U 2n 2＝550匝由P 1＝P 2＋P 3＝P 2＋I 3U 3＝56 W ，得I 1＝P 1U 1＝0.25 A14．(1)8×104 V (2)3.2×103 V解析 (1)导线电阻r ＝ρ2l S ＝2.4×10－8×2×80×1031.5×10－4Ω＝25.6 Ω输电线路上损失的功率为输出功率的4%，则4%P ＝I 2r 代入数据得I ＝125 A由理想变压器P 入＝P 出及P ＝UI 得输出电压U ＝P I ＝107125 V ＝8×104 V(2)输电线路上的电压损失 U ′＝Ir ＝125×25.6 V ＝3.2×103 V 15．(1)0.8 N (2)5.12 W 解析 (1)对导体棒由动能定理得Fx ＝12m v 2因为导体棒进入磁场时恰好做匀速直线运动所以F ＝BId ＝B Bd vR ＋R Ld代入数据，根据以上两式方程可解得：F ＝0.8 N ，v ＝8 m/s(2)小灯泡发光时的功率P L ＝⎝ ⎛⎭⎪⎫Bd v R ＋R L 2·R L ＝5.12 W 16．(1)1.0 A (2)2.0 N (3)1.25 J解析 (1)金属棒MN 沿导轨竖直向上运动，进入磁场中切割磁感线产生感应电动势．当金属棒MN 匀速运动到C 点时，电路中感应电动势最大，产生的感应电流最大．金属棒MN 接入电路的有效长度为导轨OCA 形状满足的曲线方程中的x 值．因此接入电路的金属棒的有效长度为L ＝x ＝0.5sin π5y ，L m ＝x m＝0.5 m ，由E m ＝BL m v ，得E m ＝3.0 V ，I m ＝E m R 并，且R 并＝R 1R 2R 1＋R 2，解得I m ＝1.0 A(2)金属棒MN 匀速运动的过程中受重力mg 、安培力F 安、外力F 外作用，金属棒MN 运动到C 点时，所受安培力有最大值，此时外力F 有最大值，则F 安m ＝I m L m B ，F 安m ＝1.0 N ， F 外m ＝F 安m ＋mg ，F 外m ＝2.0 N.(3)金属棒MN 在运动过程中，产生的感应电动势e ＝3.0sin π5y ，有效值为E 有＝E m2.金属棒MN 滑过导轨OC 段的时间为tt ＝y Oc v ，y ＝52 m ，t ＝56 s滑过OC 段产生的热量 Q ＝E 2有R 并t ，Q ＝1.25 J.期中综合检测(时间：90分钟 满分：100分)一、选择题(本题共10小题，每小题4分，共40分) 1．与x 轴夹角为30°的匀强磁场的磁感应强度为B ，如图1所示，长为L 的金属杆在匀强磁场中运动时始终与xOy 平面垂直(图中小圆为其截面)，以下哪些情况一定能在杆中获得方向相同、大小为BL v 的感应电动势( )图1①杆以2v 速率向＋x 方向运动 ②杆以速率v 垂直磁场方向运动③杆以速率233v 沿＋y 方向运动 ④杆以速率233v 沿－y 方向运动A ．①和②B ．①和③C ．②和④D ．①和④2．两个闭合的金属环穿在一根光滑的绝缘杆上，如图2所示，当条形磁铁的S 极自右向左插向圆环时，环的运动情况是( )图2A ．两环同时向左移动，间距增大B ．两环同时向左移动，间距变小C ．两环同时向右移动，间距变小D ．两环同时向左移动，间距不变3．如图3所示，MSNO 为同一根导线制成的光滑导线框，竖直放置在水平方向的匀强磁场中，OC 为一可绕O 轴始终在轨道上滑动的导体棒，当OC 从M 点无初速度释放后，下列说法中正确的是( )图3A ．由于无摩擦存在，导体棒OC 可以在轨道上往复运动下去B ．导体棒OC 的摆动幅度越来越小，机械能转化为电能 C ．导体棒OC 在摆动中总受到阻碍它运动的磁场力D ．导体棒OC 只有在摆动加快时才受到阻碍它运动的磁场力4．一无限长直导体薄板宽为l ，板面与z 轴垂直，板的长度方向沿y 轴，板的两侧与一个电压表相接，如图4所示，整个系统放在磁感应强度为B 的均匀磁场中，B 的方向沿z 轴正方向．如果电压表与导体平板均以速度v 向y 轴正方向移动，则电压表指示的电压值为( )图4A ．0 B.12v Bl C ．v Bl D ．2v Bl5．如图5甲所示，光滑导体框架abcd 水平放置，质量为m 的导体棒PQ 平行于bc 放在ab 、cd 上，且正好卡在垂直于轨道平面的四枚光滑小钉之间，回路总电路为R ，整个装置放在垂直于框架平面的变化的磁场中，磁场的磁感应强度B 随时间t 的变化情况如图乙所示(规定磁感应强度方向向上为正)，则在时间0～t 内，关于回路内的感应电流I 及小钉对PQ 的弹力N ，下列说法中正确的是( )图5A ．I 的大小是恒定的B ．I 的方向是变化的C ．N 的大小是恒定的D ．N 的方向是变化的6．铁路上使用一种电磁装置向控制中心传输信号，以确定火车的位置．有一种磁铁能产生匀强磁场，被安装在火车首节车厢下面，如图6所示(俯视图)，当它经过安装在两铁轨之间的线圈时，便会产生一种电信号被控制中心接收到．当火车以恒定的速度v 通过线圈时，下面四个选项中的图象能正确表示线圈两端的电压随时间变化的关系是( )图67．如图7所示，线圈的自感系数L 和电容器的电容C 都很小(如：L ＝1 mH ，C ＝200 pF)，此电路的作用是( )图7A ．阻直流、通交流，输出交流B ．阻交流、通直流、输出直流C ．阻低频、通高频、输出高频交流D ．阻高频、通低频、输出低频交流和直流8．有一边长为L 的正方形导线框，质量为m ，由高度H 处自由下落，如图8所示，其下边ab 进入匀强磁场区域后，线圈开始减速运动，直到其上边cd 刚好穿出磁场时，速度减为ab 边刚进入磁场时速度的一半，此匀强磁场的宽度也是L ，线框在穿过匀强磁场的过程中产生的电热是( )图8A ．2mgLB ．2mgL ＋mgHC ．2mgL ＋34mgHD ．2mgL ＋14mgH9．如图9所示，两光滑平行导轨水平放置在匀强磁场中，磁场垂直于导轨所在的平面向里，金属棒ab 可沿导轨自由滑动，导轨一端跨接一个定值电阻R ，导轨电阻不计，现将金属棒沿导轨由静止向右拉．若保持拉力恒定，当速度为v 时，加速度为a 1，最终以速度2v 做匀速运动；若保持拉力的功率恒定，当速度为v 时，加速度为a 2，最终也以速度2v 做匀速运动，则( )图9A ．a 2＝a 1B ．a 2＝2a 1C ．a 2＝3a 1D ．a 2＝4a 1 10．在生产实际中，有些高压直流电路含有自感系数很大的线圈，当电路中的开关S 由闭合到断开时，线圈中产生很高的自感电动势，使开关S 处产生电弧，危及操作人员的人身安全．为了避免电弧的产生，可在线圈处并联一个元件，如图所示的方案中可行的是( )题号12345678910答案二、填空题(本题共2小题，共12分)11．(6分)如图10所示，两水平放置的金属板相距为d，用导线与一个n匝线圈连接，线圈置于方向竖直向上的变化磁场中．若金属板间有一质量m、带电荷量＋q的微粒恰好处于平衡状态，则磁场的变化情况是________，磁通量的变化率为________．12．(6分)由于国际空间站的运行轨道上各处的地磁场强弱及方向均有所不同，所以在运行过程中，穿过其外壳地磁场的磁通量将不断变化，这样将会导致________产生，从而消耗空间站的能量．为了减少这类损耗，国际空间站的外壳材料的电阻率应尽可能选用______(填“大”或“小”)一些的．图10姓名：________班级：________学号：________得分：________三、计算题(本题共4小题，共48分)13．(10分)如图11所示，电阻为r0的金属棒OA以O为轴可以在电阻为4r0的圆环上滑动，外电阻R1＝R2＝4r0，其他电阻不计．如果OA棒以某一角速度匀速转动时电阻R1的电功率最小值为P0，求OA 棒匀速转动的角速度．图1114．(12分)两根光滑的长直金属导轨MN、M′N′平行置于同一水平面内，导轨间距为l，电阻不计，M、M′处接有如图12所示的电路，电路中各电阻的阻值均为R，电容器的电容为C.长度也为l、阻值同为R的金属棒ab垂直于导轨放置，导轨处于磁感应强度为B、方向竖直向下的匀强磁场中．ab在外力作用下向右匀速运动且与导轨保持良好接触，在ab运动距离为s的过程中，整个回路中产生的焦耳热为Q.求：图12(1)ab运动速度v的大小；(2)电容器所带的电荷量q.15．(10分)光滑平行金属导轨长L ＝2.0 m ，两条导轨之间的距离d ＝0.10 m ，它们所在的平面与水平方向之间的夹角θ＝30°，导轨上端接一个阻值为R ＝0.80 Ω的电阻，其他电阻不计．导轨放在竖直向上的匀强磁场中，磁感应强度B ＝0.4 T ，有一金属棒ab 其质量m ＝500 g ，垂直放在导轨的最上端，如图13所示．当ab 从最上端由静止开始滑下，直到滑离轨道时，电阻R 上放出的热量Q ＝1 J ，g ＝10 m/s 2，求ab 在下滑的过程中，通过R 上的最大电流．图1316．(16分)如图14所示，abcd 为静止于水平面上宽度为L 、长度很长的U 形金属滑轨，bc 边接有电阻R ，其他部分电阻不计．ef 为一可在滑轨平面上滑动、质量为m 的均匀金属棒．现金属棒通过一水平细绳跨过定滑轮，连接一质量为M 的重物，一匀强磁场B 垂直滑轨平面．重物从静止开始下落，不考虑滑轮的质量，且金属棒在运动过程中均保持与bc 边平行．忽略所有摩擦力．则：图14(1)当金属棒做匀速运动时，其速率是多少？(忽略bc 边对金属棒的作用力)；(2)若重物从静止开始至匀速运动时下落的总高度为h ，求这一过程中电阻R 上产生的热量．期中综合检测 答案1．D [根据E ＝BLv sin θ可知四种情况下产生的感应电动势均为BLv ，再由右手定则判断四种情况下电流的方向，符合题意的是D.]2．B [由楞次定律可知，两金属环将向左运动，来阻碍穿过它们的磁通量的增加．另外，两金属环中会产生同方向的感应电流，因此它们还会因相互吸引而靠近．]3．BC [导体棒OC 在摆动时，OCSN 组成的闭合回路的磁通量不断变化，回路中产生感应电流，使导体棒摆动时的机械能转化为电能，故A 错误，B 正确；无论导体棒向哪个方向运动，安培力总是阻碍其运动，故C 正确，D 错误．]4．A [整个金属板在切割磁感线，相当于是个边长为l 的导线在切割磁感线，而连接电压表的边也在切割磁感线，这两个边是并联关系，整个回路中电流为零，所以电压表测得的数值为0.]5．AD [由E ＝ΔB Δt ·S ，ΔBΔt 恒定，所以回路中感应电动势E 恒定，I 的大小和方向均恒定，A 正确，B错误；水平方向，导体棒PQ 受力平衡，由N ＝F 安＝BIL 可知，N 将随B 的大小和方向的变化而变化，故C 错误，D 正确．]6．C [当火车下面的磁场刚接触线圈时，线圈中有一边切割磁感线，产生的感应电动势为E ＝BLv ；当磁场完全进入时，穿过线圈的磁通量不发生变化，无感应电动势；当磁场要离开线圈时，线圈中又有另一边在切割磁感线，产生感应电动势E ＝BLv .根据右手定则判断知，两段时间内产生的感应电动势方向相反．故选项C 正确．]7．D [因自感系数L 很小，所以对低频成分的阻碍作用很小，这样直流和低频成分能顺利通过线圈，电容器并联在电路中，起旁路作用，因电容C 很小，对低频成分的阻碍作用很大，而对部分通过线圈的高频成分阻碍作用很小，被它旁路，最终输出的是低频交流和直流．]8．C [线圈穿过磁场的过程中，由动能定理2mgL －W F ＝12m (v 2)2－12m v 2，而v 2＝2gH ；则产生的电热为Q ＝W F ＝2mgL ＋34mgH .]9．C [第一种模式拉动时，设拉力为F ，由于最终速度为2v ，即匀速，有F ＝BI 1L ，I 1＝BL 2vR，所以F ＝2B 2L 2v R，当速度是v 时ab 棒所受安培力为F 1.同理可得F 1＝B 2L 2vR，此时的加速度为a 1.由牛顿第二定律得F －F 1＝ma 1.联立以上各式得a 1＝B 2L 2vmR.第二种模式拉动时，设外力的恒定功率为P ，最终的速度也是2v ，由能量关系可知P ＝I 21R ＝4B 2L 2v 2R .速度为v 时，ab 棒所受的外力为F 2，有P ＝F 2v ，此时的加速度为a 2，ab 棒所受的安培力仍为F 1，根据牛顿第二定律得F 2－F 1＝ma 2，联立有关方程可以解得a 2＝3B 2L 2vmR，所以有a 2＝3a 1.]10．D [在D 选项中，S 闭合，二极管不导通，线圈中有由小到大的电流，稳定后电流保持不变；断开S ，二极管与线圈L 构成回路，二极管处于导通状态，可避免开关S 处产生电弧．]11．均匀减弱 mgdnq解析 微粒处于平衡状态表明电场稳定，电压稳定，故B 应均匀变化，又由楞次定律知，B 应减弱．由q U d ＝mg 又由U ＝E ＝n ΔΦΔt 得ΔΦΔt ＝mgd nq . 12．涡流 大解析 穿过空间站外壳的磁通量发生变化，金属材料的外壳中将自成回路，产生感应电流．为了降低这个损耗，应让产生的感应电流越小越好，也就是说，材料的电阻率越大越好．第一个空可填“涡流”或“电磁感应”；第二个空填“大”．13.8P 0r 0BL 2解析 OA 棒转动时感应电动势为E ＝12BL 2ω，等效电路如图所示，棒转动时，R 1的功率变化，当棒的A 端处于环的最上端时，环的电阻最大，此时r 1＝r 2＝2r 0，总电阻为R ＝r 0＋r 1r 2r 1＋r 2＋R 1R 2R 1＋R 2＝4r 0，R 1的最小功率为P 0＝⎝⎛⎭⎫E 2R 2R 1＝B 2L 4ω264r 0，解得ω＝8P 0r 0BL 2.14．(1)4QR B 2l 2s (2)CQRBls解析 (1)设ab 上产生的感应电动势为E ，回路中电流为I ，ab 运动距离s ，所用的时间为t ，则有 E ＝Bl v I ＝E 4R v ＝s tQ ＝I 2(4R )t由上述方程得v ＝4QRB 2l 2s(2)设电容器两极板间的电势差为U ，则有U ＝IR 电容器所带电荷量q ＝CU解得q ＝CQRBls15．0.174 A解析 棒ab 在导轨的最上端由静止下滑的过程中，开始一段时间内，速度逐渐增大，回路产生的感应电流也逐渐增大，ab 所受安培力逐渐增大，ab 所受的的合力逐渐减小，加速度也逐渐减小．可能出现两种情况，一种情况是ab 棒离开导轨前，加速度已减为0，这时以最大速度匀速下滑；另一种情况是ab 棒离开导轨时，ab 仍然有加速度．根据题中条件，无法判定ab 离开导轨时，是否已经达到匀速下滑的过程．但无论哪种情况，ab 离开导轨时的速度，一定是运动过程中的最大速度，求解运动过程不太清楚的问题，用能量守恒比较方便．设ab 棒离开导轨时的速度为v m ，由能量守恒定律得mgL sin θ＝12m v 2m＋Q ，上式表明，ab 在下滑过程中，重力势能的减少量，等于ab 离开导轨时的动能和全过程中产生的热量的总和，由上式可得v m ＝ 2mgL sin 30°－2Qm＝2×0.5×10×2×0.5－2×10.5m/s＝4 m/s最大感应电动势E m ＝B ⊥d v m ，B ⊥是B 垂直ab 棒运动速度方向上的分量，由题图可知B ⊥＝B cos 30°， E m ＝B ⊥d v m ＝Bd v m cos 30°＝0.4×0.1×4×32V ＝0.139 V 最大电流I m ＝E m R ＝0.1390.8A ＝0.174 A. 16．(1)MgRB 2L 2 (2)Mg [2hB 4L 4－(M ＋m )MgR 2]2B 4L 4解析 视重物M 与金属棒m 为一系统，使系统运动状态改变的力只有重物的重力与金属棒受到的安培力．由于系统在开始的一段时间里处于加速运动状态，由此产生的安培力是变化的，安培力做功属于变力做功．系统的运动情况分析可用简图表示如下：棒的速度v ↑BL v ,棒中产生的感应电动势E ↑E /R,通过棒的感应电流I ↑――→BIL棒所受安培力F安↑――→Mg －F 安棒所受合力F 合↓――→F 合/(M ＋m )棒的加速度a ↓.(1)当金属棒做匀速运动时，金属棒受力平衡，即当a ＝0时，有Mg －F 安＝0，又F 安＝BIL ，I ＝E R ，E ＝BL v ，解得v ＝MgRB 2L 2(2)题设情况涉及的能量转化过程可用简图表示如下： M 的重力势能−−−−→重力做功⎣⎢⎢⎡系统匀速运动时的动能被转化的动能――→安培力做负功电能――→电流做功内能，由能量守恒定律有Mgh ＝(M ＋m )v 22＋Q ，解得Q ＝Mg [2hB 4L 4－(M ＋m )MgR 2]2B 4L 4.期末综合检测(时间：90分钟 满分：100分)一、选择题(本题共10小题，每小题4分，共40分)图11．铜质金属环从条形磁铁的正上方由静止开始下落，如图1所示，在下落过程中，下列判断中正确的是( )A ．金属环机械能守恒B ．金属环动能的增加量小于其重力势能的减少量C ．金属环的机械能先减小后增大D ．磁铁对桌面的压力始终大于其自身的重力2．如图2所示，一宽40 cm 的匀强磁场区域，磁场方向垂直纸面向里．一边长为20 cm 的正方形导线框位于纸面内，以垂直于磁场边界的恒定速度v ＝20 cm/s 通过磁场区域，在运动过程中，线框有一边始终与磁场区域的边界平行，取它刚进入磁场的时刻t ＝0，在以下四个图线中，正确反映感应电流随时间变化规律的是( )图23．如图3所示，两个互连的金属圆环，粗金属环的电阻是细金属环电阻的12.磁场垂直穿过粗金属环所在区域，当磁感应强度随时间均匀变化时，在粗环内产生的感应电动势为E ，则a 、b 两点间的电势差为( )图3A.12EB.13EC.23E D ．E 4．如图4甲、乙所示的电路中，电阻R 和自感线圈L 的电阻值都很小，且小于灯泡S 的电阻，接通K ，使电路达到稳定，灯泡S 发光，则( )图4A ．在甲图中，断开K 后，S 将逐渐变暗B ．在甲图中，断开K 后，S 将先变得更亮，然后才变暗C ．在乙图中，断开K 后，S 将逐渐变暗D ．在乙图中，断开K 后，S 将先变得更亮，然后才变暗5．如图5所示，在闭合铁芯上绕着两个线圈M 和P ，线圈P 与电流表构成闭合回路，若在t 1至t 2这段时间内，观察到通过电流表的电流方向自上向下(即为由c 经电流表至d )，则可判断出线圈M 两端的电势差U ab 随时间t 的变化情况可能是下图中的( )图56．多数同学家里都有调光台灯、调速电风扇．过去是用变压器来实现上述调节的，缺点是成本高、体积大、效率低，且不能任意调节灯的亮度或电风扇转速．现在的调光台灯、调速电风扇是用可控硅电子元件来实现调节的．如图6所示为一个经过双向可控硅电子元件调节后加在电灯上的电压，即在正弦交流电的每一个12周期中，前面的14被截去，调节台灯上旋钮可以控制截去多少，从而改变电灯上的电压．则现在电灯上的电压为( )。
人教版高中物理选修3-2测试题及答案解析全套含模块综合测试题，共4套第四章电磁感应(时间：50分钟满分：100分)一、选择题(本题共8小题，每小题6分，共48分，第1～5小题中只有一个选项符合题意，第6～8小题中有多个选项符合题意，全选对的得6分，选对但不全的得3分，有选错的得0分)1.如图1所示，大圆导线环A中通有电流，方向如图所示，另在导线环所在的平面画一个圆B，它的一半面积在A环内，另一半面积在A环外。
则B圆内的磁通量()图1A．为零B．垂直纸面向里C．垂直纸面向外D．条件不足，无法判断解析：选B根据右手螺旋定则可知，A产生的磁场在A线圈内部垂直纸面向里，在外部垂直纸面向外，由于磁感线是闭合的曲线，所以A内部的磁感线一定比A外部的磁感线要密一些，所以B项正确。
2.如图2所示，a为圆形金属环，b为直导线，且b垂直环面穿过圆环中心()图2A．若直导线b中通入恒定电流，金属环a中会产生感应电流B．若直导线b中通入交变电流，金属环a中会产生感生电流C．若直导线b中通入恒定电流，同时让直导线b绕过圆环中心的水平轴在竖直平面内转动，金属环a中会产生感应电流D．以上三种说法均不对解析：选D产生感应电流的条件是闭合回路中磁通量发生变化，不管b中通入什么样的电流，穿过a 中的磁通量始终为0，D 对。
3．半径为r 带缺口的刚性金属圆环在纸面上固定放置，在圆环的缺口两端引出两根导线，分别与两块垂直于纸面固定放置的平行金属板连接，两板间距为d ，如图3甲所示。
有一变化的磁场垂直于纸面，规定向内为正，变化规律如图乙所示。
在t ＝0时刻平板之间中心有一重力不计，电荷量为q 的静止微粒。
则以下说法正确的是( )图3A ．第2秒内上极板为正极B ．第3秒内上极板为负极C ．第2秒末微粒回到了原来位置D ．第2秒末两极板之间的电场强度大小为0.2 πr 2/d解析：选A 根据楞次定律，结合图像可以判断：在0～1 s 内，下极板为正极，上极板为负极；第2秒内上极板为正极，下极板为负极；第3秒内上极板为正极，下极板为负极；第4秒内上极板为负极，下极板为正极，故A 选项正确，B 选项错误。
最新人教版高中物理选修3-2测试题及答案全套单元测评(一)电磁感应(时间：90分钟满分：100分)第Ⅰ卷(选择题，共48分)一、选择题(本题有12小题，每小题4分，共48分．)1．下列现象中，属于电磁感应现象的是()A．小磁针在通电导线附近发生偏转B．通电线圈在磁场中转动C．因闭合线圈在磁场中运动而产生的电流D．磁铁吸引小磁针解析：电磁感应是指“磁生电”的现象，而小磁针和通电线圈在磁场中转动，反映了磁场力的性质，所以A、B、D项不是电磁感应现象，C项是电磁感应现象．答案：C如图所示，开始时矩形线框与匀强磁场的方向垂直，且一半在磁场内，一半在磁场外，若要使线框中产生感应电流，下列办法中不可行的是() A．将线框向左拉出磁场B．以ab边为轴转动(小于90°)C．以ad边为轴转动(小于60°)D．以bc边为轴转动(小于60°)解析：将线框向左拉出磁场的过程中，线框的bc部分做切割磁感线运动，或者说穿过线框的磁通量减少，所以线框中将产生感应电流．当线框以ab边为轴转动时，线框的cd边的右半段在做切割磁感线运动，或者说穿过线框的磁通量在发生变化，所以线框中将产生感应电流．当线框以ad边为轴转动(小于60°)时，穿过线框的磁通量在减小，所以在这个过程中线框中会产生感应电流．如果转过的角度超过60°(60°～300°)，bc 边将进入无磁场区，那么线框中将不产生感应电流．当线框以bc边为轴转动时，如果转动的角度小于60°，则穿过线框的磁通量始终保持不变(其值为磁感应强度与矩形线框面积的一半的乘积)．答案：D如图所示，通电螺线管水平固定，OO′为其轴线，a、b、c三点在该轴线上，在这三点处各放一个完全相同的小圆环，且各圆环平面垂直于OO′轴．则关于这三点的磁感应强度B a、B b、B c的大小关系及穿过三个小圆环的磁通量Φa、Φb、Φc的大小关系，下列判断正确的是()A．B a＝B b＝B c，Φa＝Φb＝ΦcB．B a＞B b＞B c，Φa＜Φb＜ΦcC．B a＞B b＞B c，Φa＞Φb＞ΦcD．B a＞B b＞B c，Φa＝Φb＝Φc解析：根据通电螺线管产生的磁场特点可知B a＞B b＞B c，由Φ＝BS可得Φa ＞Φb＞Φc，故C项正确．答案：C如图所示，一均匀的扁平条形磁铁的轴线与圆形线圈在同一平面内，磁铁中心与圆心重合，为了在磁铁开始运动时在线圈中得到逆时针方向的感应电流，磁铁的运动方式应是()A．N极向纸内，S极向纸外，使磁铁绕O点转动B．N极向纸外，S极向纸内，使磁铁绕O点转动C．磁铁在线圈平面内顺时针转动D．磁铁在线圈平面内逆时针转动解析：当N极向纸内、S极向纸外转动时，穿过线圈的磁场由无到有并向里，感应电流的磁场应向外，电流方向为逆时针，A选项正确；当N极向纸外、S极向纸内转动时，穿过线圈的磁场向外并增加，电流方向为顺时针，B选项错误；当磁铁在线圈平面内绕O点转动时，穿过线圈的磁通量始终为零，因而不产生感应电流，C、D选项错误．答案：A5．穿过闭合回路的磁通量Φ随时间t变化的图象分别如图所示，下列关于回路中产生的感应电动势的论述，正确的是()①②③④A．图①中回路产生的感应电动势恒定不变B．图②中回路产生的感应电动势一直在变大C．图③中回路在0～t1时间内产生的感应电动势小于在t1～t2时间内产生的感应电动势D．图④中回路产生的感应电动势先变小再变大解析：图④中磁通量的变化率先变小后变大，因此，回路产生的感应电动势先变小再变大．答案：D6．(多选题)变压器的铁芯是利用薄硅钢片叠压而成的，而不是采用一整块硅钢，这是因为()A．增大涡流，提高变压器的效率B．减小涡流，提高变压器的效率C．增大铁芯中的电阻，以产生更多的热量D．增大铁芯中的电阻，以减小发热量解析：不使用整块硅钢而是采用很薄的硅钢片，这样做的目的是增大铁芯中的电阻，阻断涡流回路，来减少电能转化成铁芯的内能，提高效率是防止涡流而采取的措施．本题正确选项是BD.答案：BD7．(多选题如图所示，电阻不计的平行金属导轨固定在一绝缘斜面上，两相同的金属导体棒a、b垂直于导轨静止放置，且与导轨接触良好，匀强磁场垂直穿过导轨平面．现用一平行于导轨的恒力F作用在a的中点，使其向上运动．若b始终保持静止，则它所受摩擦力可能()A．变为0B．先减小后不变C．等于F D．先增大再减小解析：导体棒a在恒力F作用下加速运动，最后匀速运动，闭合回路中产生感应电流，导体棒b受到安培力方向应沿斜面向上，且逐渐增大，最后不变．由力平衡可知，导体棒b受到的摩擦力先沿斜面向上逐渐减小，最后不变，所以选项A、B正确，选项C、D错误．答案：AB8．如图所示，两条平行虚线之间存在匀强磁场，虚线间的距离为l，磁场方向垂直纸面向里，abcd是位于纸面内的梯形线圈，ad与bc间的距离也为l，t＝0时刻，bc边与磁场区域左边界重合．现令线圈以向右的恒定速度v沿垂直于磁场区域边界的方向穿过磁场区域，取沿a→b→c→d→a方向的感应电流为正，则在线圈穿越磁场区域的过程中，感应电流I随时间t的变化的图线是图中的()A BC D解析：0～lv段，由右手定则判断感应电流方向为a→d→c→b→a，大小逐渐增大；lv～2lv段，由右手定则判断感应电流方向为a→b→c→d→a，大小逐渐增大，故B选项正确．答案：B9．(多选题)如图所示，水平放置的平行金属导轨左边接有电阻R，轨道所在处有竖直向下的匀强磁场，金属棒ab横跨导轨，它在外力的作用下向右匀速运动，速度为v.若将金属棒的运动速度变为2v，(除R外，其余电阻不计，导轨光滑)则() A．作用在ab上的外力应增大到原来的2倍B．感应电动势将增大为原来的4倍C．感应电流的功率将增大为原来的2倍D．外力的功率将增大为原来的4倍解析：由平衡条件可知，F＝B2L2Rv，可见，将金属棒的运动速度变为2v时，作用在ab上的外力应增大到原来的2倍，外力的功率将增大为原来的4倍．答案：AD10．(多选题)如图所示，E为电池，L是电阻可忽略不计、自感系数足够大的线圈，D1、D2是两个规格相同且额定电压足够大的灯泡，S是控制电路的开关．对于这个电路，下列说法正确的是()A．刚闭合开关S的瞬间，通过D1、D2的电流大小相等B．刚闭合开关S的瞬间，通过D1、D2的电流大小不相等C．闭合开关S待电路达到稳定，D2熄灭，D1比原来更亮D．闭合开关S待电路达到稳定，再将S断开的瞬间，D2立即熄灭，D1闪亮一下再熄灭解析：由于线圈的电阻可忽略不计、自感系数足够大，在开关S闭合的瞬间线圈的阻碍作用很大，线圈中的电流为零，所以通过D1、D2的电流大小相等，A项正确、B项错误；闭合开关S待电路达到稳定时线圈短路，D1中电流为零，回路电阻减小，D2比原来更亮，C项错误；闭合开关S待电路达到稳定，再将S断开瞬间，D2立即熄灭，线圈和D1形成回路，D1闪亮一下再熄灭，D项正确．答案：AD如图所示，矩形线圈放置在水平薄木板上，有两块相同的蹄形磁铁，四个磁极之间的距离相等，当两块磁铁匀速向右通过线圈时，线圈仍静止不动，那么线圈受到木板的摩擦力方向是()A．先向左，后向右B．先向左、后向右、再向左C．一直向右D．一直向左解析：当两块磁铁匀速向右通过线圈时，线圈内产生感应电流，线圈受到的安培力阻碍线圈相对磁铁的向左运动，故线圈有相对木板向右运动的趋势，故受到的静摩擦力总是向左．选项D正确，A、B、C项错误．答案：D光滑曲面与竖直平面的交线是抛物线，如图所示，抛物线的方程为y ＝x 2，其下半部处在一个水平方向的匀强磁场中，磁场的上边界是y ＝a 的直线(如图中的虚线所示)．一个小金属块从抛物线上y ＝b (b >a )处以速度v 沿抛物线下滑，假设曲面足够长，则金属块在曲面上滑动的过程中产生的焦耳热总量是( )A ．mgbB.12m v 2 C ．mg (b －a ) D ．mg (b －a )＋12m v 2 解析：金属块进出磁场时，会产生涡流，部分机械能转化成焦耳热，所能达到的最高位置越来越低，当最高位置y ＝a 时，由于金属块中的磁通量不再发生变化，金属块中不再产生涡流，机械能也不再损失，金属块会在磁场中往复运动，此时的机械能为mga ，整个过程中减少的机械能为mg (b －a )＋12m v 2，全部转化为内能，所以D 项正确．答案：D第Ⅱ卷(非选择题，共52分)二、实验题(本题有2小题，共14分．请按题目要求作答)13．(6分)如图所示，在一根较长的铁钉上，用漆包线绕两个线圈A 和B .将线圈B 的两端与漆包线CD 相连，使CD 平放在静止的小磁针的正上方，与小磁针平行．试判断合上开关的瞬间，小磁针N 极的偏转情况？线圈A 中电流稳定后，小磁针又怎样偏转？解析：在开关合上的瞬间，线圈A内有了由小变大的电流，根据安培定则可判断出此时线圈A在铁钉内产生了一个由小变大的向右的磁场．由楞次定律可知，线圈B内感应电流的磁场应该阻碍铁钉内的磁场在线圈B内的磁通量的增加，即线圈B内感应电流的磁场方向是向左的．由安培定则可判断出线圈B 内感应电流流经CD时的方向是由C到D.再由安培定则可以知道直导线CD内电流所产生的磁场在其正下方垂直于纸面向里，因此，小磁针N极应该向纸内偏转．线圈A内电流稳定后，CD内不再有感应电流，所以，小磁针又回到原来位置．答案：在开关合上的瞬间，小磁针的N极向纸内偏转．(3分)当线圈A内的电流稳定以后，小磁针又回到原来的位置(3分)14．(8分)如图所示为“研究电磁感应现象”的实验装置，部分导线已连接．(1)用笔画线代替导线将图中未完成的电路连接好．(2)如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么闭合电键后，将原线圈迅速插入副线圈的过程中，电流计指针将向________偏；原线圈插入副线圈后，将滑动变阻器滑片迅速向右移动时，电流计指针将向________偏．答案：(1)如图所示．(4分)(2)右(2分)左(2分)三、计算题(本题有3小题，共38分．解答应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位)15．(10分)匀强磁场的磁感应强度B＝0.8 T，矩形线圈abcd的面积S＝0.5 m2，共10匝，开始B与S垂直且线圈有一半在磁场中，如图所示．(1)当线圈绕ab边转过60°时，线圈的磁通量以及此过程中磁通量的改变量为多少？(2)当线圈绕dc边转过60°时，求线圈中的磁通量以及此过程中磁通量的改变量．解析：(1)当线圈绕ab转过60°时，Φ＝BS⊥＝BS cos 60°＝0.8×0.5×12Wb＝0.2 Wb(此时的S⊥正好全部处在磁场中)．在此过程中S⊥没变，穿过线圈的磁感线条数没变，故磁通量变化量ΔΦ＝0. (5分)(2)当线圈绕dc 边转过60°时，Φ＝BS ⊥， 此时没有磁场穿过S ⊥，所以Φ＝0； 不转时Φ1＝B ·S2＝0.2 Wb ，转动后Φ2＝0，ΔΦ＝Φ2－Φ1＝－0.2 Wb ， 故磁通量改变了0.2 Wb. (5分) 答案：(1)0 (2)0.2 Wb16．(14分)两根光滑的长直金属导轨MN 、M ′N ′平行置于同一水平面内，导轨间距为l ，电阻不计，M 、M ′处接有如图20所示的电路，电路中各电阻的阻值均为R ，电容器的电容为C .长度也为l 、阻值同为R 的金属棒ab 垂直于导轨放置，导轨处于磁感应强度为B 、方向竖直向下的匀强磁场中．ab 在外力作用下向右匀速运动且与导轨保持良好接触，在ab 运动距离为x 的过程中，整个回路中产生的焦耳热为Q .求：(1)ab 运动速度v 的大小； (2)电容器所带的电荷量q .解析 (1)设ab 上产生的感应电动势为E ，回路中的电流为I ，ab 运动距离为x ，所用时间为t ，则有E ＝Bl v (2分) I ＝E4R(2分) t ＝xv (2分) Q ＝I 2(4R )t (2分)由上述方程得v ＝4QRB 2l 2x (2分)(2)设电容器两极板间的电势差为U ，则有U ＝IR ，电容器所带电荷量q ＝CU ，(2分) 解得q ＝CQRBlx (2分) 答案：(1)4QR B 2l 2x(2)CQRBlx17．(14分)如图所示，两足够长的光滑金属导轨竖直放置，相距为L ，一理想电流表与两导轨相连，匀强磁场与导轨平面垂直．一质量为m 、有效电阻为R 的导体棒在距磁场上边界h 处静止释放．导体棒进入磁场后，流经电流表的电流逐渐减小，最终稳定为I .整个运动过程中，导体棒与导轨接触良好，且始终保持水平，不计导轨的电阻．求：(1)磁感应强度的大小B ；(2)电流稳定后，导体棒运动速度的大小v ； (3)流经电流表电流的最大值I m .解析：(1)电流稳定后，导体棒做匀速运动，受力平衡， 有F 安＝G ，即BIL ＝mg ①(2分)解得B ＝mgIL ②(2分)(2)由法拉第电磁感应定律得导体棒产生的感应电动势 E ＝BL v ③(1分)闭合电路中产生的感应电流I ＝ER ④(1分) 由②③④式解得v ＝I 2Rmg (2分)(3)由题意知，导体棒刚进入磁场时的速度最大，设为v m ， 由机械能守恒定律得12m v 2m ＝mgh (2分)感应电动势的最大值E m ＝Bl v m (1分) 感应电流的最大值I m ＝E mR (1分) 解得I m ＝mg 2ghIR .(2分)答案：(1)mgIL (2)I 2R mg (3)mg 2gh IR单元测评(二) 交变电流(时间：90分钟 满分：100分) 第Ⅰ卷(选择题，共48分)一、选择题(本题有12小题，每小题4分，共48分．) 1．在下图中，不能产生交变电流的是( )ABCD解析：矩形线圈绕着垂直于磁场方向的转轴做匀速圆周运动就产生交流电，而A图中的转轴与磁场方向平行，线圈中无电流产生，所以选A.答案：A2．闭合线圈在匀强磁场中匀速转动时，产生的正弦式交变电流i＝I m sin ωt.若保持其他条件不变，使线圈的匝数和转速各增加1倍，则电流的变化规律为()A．i′＝I m sin ωt B．i′＝I m sin 2ωtC．i′＝2I m sin ωt D．i′＝2I m sin 2ωt解析：由电动势的最大值知，最大电动势与角速度成正比，与匝数成正比，所以电动势最大值为4E m，匝数加倍后，其电阻也应该加倍，此时线圈的电阻为2R，根据欧姆定律可得电流的最大值为I m′＝4E m2R＝2I m，因此，电流的变化规律为i′＝2I m sin 2ωt.答案：D3.(多选题)如图是某种正弦式交变电压的波形图，由图可确定该电压的()A ．周期是0.01 sB ．最大值是311 VC ．有效值是220 VD ．表达式为u ＝220sin 100πt (V)解析：由波形图可知：周期T ＝0.02 s ，电压最大值U m ＝311 V ，所以有效值U ＝U m 2＝220 V ，表达式为u ＝U m sin 2πT t (V)＝311sin100πt (V)，故选项B 、C正确，选项A 、D 错误．答案：BC4.(多选题)如图所示，变频交变电源的频率可在20 Hz 到20 kHz 之间调节，在某一频率时，L 1、L 2两只灯泡的炽热程度相同．则下列说法中正确的是 ( )A ．如果将频率增大，L 1炽热程度减弱、L 2炽热程度加强B ．如果将频率增大，L 1炽热程度加强、L 2炽热程度减弱C ．如果将频率减小，L 1炽热程度减弱、L 2炽热程度加强D ．如果将频率减小，L 1炽热程度加强、L 2炽热程度减弱解析：某一频率时，两只灯泡炽热程度相同，应有两灯泡消耗的功率相同，频率增大时，感抗增大，而容抗减小，故通过A1的电流增大，通过A2的电流减小，故B项正确；同理可得C项正确，故选B、C.答案：BC5．(多选题)如图所示，在远距离输电过程中，若保持原线圈的输入功率不变，下列说法正确的是()A．升高U1会减小输电电流I2B．升高U1会增大线路的功率损耗C．升高U1会增大线路的电压损耗D．升高U1会提高电能的利用率解析：提高输电电压U1，由于输入功率不变，则I1将减小，又因为I2＝n1n2I1，所以I2将减小，故A项对；线路功率损耗P损＝I22R，因此功率损耗在减小，电压损失减小，故B项、C项错误；因线路损耗功率减小，因此利用率将升高，D项正确．答案：AD6．如图甲所示，a、b为两个并排放置的共轴线圈，a中通有如图乙所示的交变电流，则下列判断错误的是()甲乙A．在t1到t2时间内，a、b相吸B．在t2到t3时间内，a、b相斥C．t1时刻两线圈间作用力为零D．t2时刻两线圈间吸引力最大解析：t1到t2时间内，a中电流减小，a中的磁场穿过b且减小，因此b中产生与a同向的磁场，故a、b相吸，A选项正确；同理B选项正确；t1时刻a 中电流最大，但变化率为零，b中无感应电流，故两线圈的作用力为零，故C 选项正确；t2时刻a中电流为零，但此时电流的变化率最大，b中的感应电流最大，但相互作用力为零，故D选项错误．因此，错误的应是D.答案：D7．如图所示是四种亮度可调的台灯的电路示意图，它们所用的白炽灯泡相同，且都是“220 V40 W”，当灯泡所消耗的功率都调到20 W时，消耗功率最小的台灯是()ABCD解析：利用变阻器调节到20 W时，除电灯消耗电能外，变阻器由于热效应也要消耗一部分电能，使台灯消耗的功率大于20 W，利用变压器调节时，变压器的输入功率等于输出功率，本身不消耗电能，所以C中台灯消耗的功率最小．答案：C8．一电阻接一直流电源，通过4 A的电流时热功率为P，若换接一正弦交流电源，它的热功率变为P2，则该交流电电流的最大值为()A．4 A B．6 A C．2 A D．4 2 A解析：由P＝I2R得R＝PI2＝P16，接交流电时，P2＝I′2P16，2I′2＝16，I′＝42A，所以I m＝2I′＝4 A．应选A.答案：A9．(多选题)如图所示为两个互感器，在图中圆圈内a、b表示电表，已知电压比为100∶1，电流比为10∶1，电压表的示数为220 V，电流表的示数为10 A，则()A．a为电流表，b为电压表B．a为电压表，b为电流表C．线路输送电功率是2 200 WD．线路输送电功率是2.2×106 W解析：电压互感器应并联在电路中，并且是降压变压器，即图中a为电压互感器，由其读数知，输电线上的电压为22 000 V，同理可知输电线上的电流为100 A.答案：BD10．水电站向小山村输电，输送电功率为50 kW ，若以1 100 V 送电，则线路损失为10 kW ，若以3 300 V 送电，则线路损失可降为( )A ．3.3 kWB ．1.1 kWC ．30 kWD ．11 kW解析：由P ＝UI ，ΔP ＝I 2R 可得：ΔP ＝P2U2R ，所以当输送电压增大为原来3倍时，线路损失变为原来的19，即ΔP ＝1.1 kW.答案：B11．如图所示，理想变压器的原、副线圈的匝数比n 1∶n 2＝2∶1，原线圈接正弦式交流电，副线圈接电动机，电动机线圈电阻为R ，当输入端接通电源后，电流表读数为I ，电动机带动一质量为m 的重物以速度v 匀速上升，若电动机因摩擦造成的能量损失不计，则图中电压表的读数为( )A ．4IR ＋mg vI B.mg v I C ．4IRD.14IR ＋mg v I 解析：根据电流与匝数的关系知变压器的输出电流为2I ，电动机消耗的总功率为P 2＝mg v ＋4IR ，又变压器的输入功率P 1＝UI ＝P 2＝mg v ＋4I 2R ，则U ＝mg vI ＋4IR ，故A 项正确．答案：A12．(多选题)如图所示，M是一小型理想变压器，接线柱a、b接在电压u ＝311sin 314t (V)的正弦交流电源上，变压器右侧部分为一火警报警系统原理图，其中R2是半导体热敏传感器(温度升高时R2的电阻减小)，电流表A2安装在值班室，显示通过R1的电流，电压表V2显示加在报警器上的电压(报警器未画出)，R3为一定值电阻．当传感器R2所在处出现火警时，以下说法中正确的是()A．A1的示数增大，A2的示数减小B．A1的示数不变，A2的示数增大C．V1的示数不变，V2的示数减小D．V1的示数增大，V2的示数增大解析：传感器R2所在处出现火警，温度升高，则R2电阻减小，副线圈负载电阻减小．因输出电压不变，所以副线圈电流增大，则电阻R3两端电压增大，电压表V2的示数减小，电流表A2的示数减小．副线圈电流增大，则原线圈电流增大，但输入电压不变，即电流表A1的示数增大，电压表V1的示数不变．答案：AC第Ⅱ卷(非选择题，共52分)二、计算题(本题有4小题，共52分．解答应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位)13．(12分)一小型发电机内的矩形线圈在匀强磁场中以恒定的角速度ω绕垂直于磁场方向的固定轴转动，线圈匝数n＝100匝．穿过每匝线圈的磁通量Φ随时间按正弦规律变化，如图甲所示．发电机内阻r＝5.0 Ω，外电路电阻R＝95 Ω.已知感应电动势的最大值E m＝nωΦm，其中Φm为穿过每匝线圈磁通量的最大值．求串联在外电路中的交流电流表(内阻不计)的读数．甲乙解析：从Φ－t图线看出Φm＝1.0×10－2Wb，T＝3.14×10－2s.(2分) 已知感应电动势的最大值E m＝nωΦm，又ω＝2πT.(3分)故电路中电流最大值I m＝E mR＋r＝n·2π·ΦmT(R＋r)＝100×2×3.14×1.0×10－23.14×(95＋5.0)×10－2A＝2 A(4分)交流电流表读数是交变电流的有效值，即I＝I m2＝1.4 A．(3分)答案：1.4 A14．(12分)有一个电子元件，当它两端的电压的瞬时值高于u＝110 2 V 时则导电，低于u＝110 2 V时不导电，若把这个电子元件接到220 V、50 Hz的正弦式交变电流的两端，则它在1 s 内导电多少次？每个周期内的导电时间为多少？解析：由题意知，加在电子元件两端电压随时间变化的图象如图所示，表达式为u ＝2202sin ωt V ．(2分)其中ω＝2πf ，f ＝50 Hz ，T ＝1f ＝0.02 s ，得u ＝2202sin100πt V ．(2分)把u ′＝110 2 V 代入上述表达式得到t 1＝1600 s ，t 2＝5600s(2分) 所以每个周期内的通电时间为Δt ＝2(t 2－t 1)＝4300 s ＝175s ．(3分) 由所画的u －t 图象知，一个周期内导电两次，所以1 s 内导电的次数为n ＝2t T ＝100.(3分)答案：100次 175s 15．(14分)如图所示，变压器原线圈输入电压为220 V ，副线圈输出电压为36 V ，两只灯泡的额定电压均为36 V ，L 1额定功率为12 W ，L 2额定功率为6 W ．求：(1)该变压器的原、副线圈匝数比．(2)两灯均工作时原线圈的电流以及只有L 1工作时原线圈中的电流．解析：(1)由变压比公式得U 1U 2＝n 1n 2(2分) n 1n 2＝22036＝559.(2分) (2)两灯均工作时，由能量守恒得P 1＋P 2＝U 1I 1(3分)I 1＝P 1＋P 2U 1＝12＋6220A ＝0.082 A(2分) 只有L 1灯工作时，由能量守恒得P 1＝U 1I ′1(3分)解得I ′1＝P 1U 1＝12220A ＝0.055 A ．(2分) 答案：(1)55∶9 (2)0.082 A 0.055 A16．(14分)某村在较远的地方建立了一座小型水电站，发电机的输出功率为100 kW ，输出电压为500 V ，输电导线的总电阻为10 Ω，导线上损耗的电功率为4 kW ，该村的用电电压是220 V .(1)输电电路如图所示，求升压、降压变压器的原、副线圈的匝数比；(2)如果该村某工厂用电功率为60 kW ，则该村还可以装“220 V ,40 W”的电灯多少盏？解析：(1)因为P损＝I22R线(2分)所以I2＝P损R线＝4×10310A＝20 A(1分)I1＝PU1＝100×103500A＝200 A(2分)则n1n2＝I2I1＝20200＝110(1分)U3＝U2－I2R线＝(500×10－20×10) V＝4 800 V(2分)则n3n4＝U3U4＝4 800220＝24011.(1分)(2)设还可装灯n盏，据功率相等有P3＝P4(1分)其中P4＝(n×40＋60×103) W(1分)P3＝(100－4) kW＝96 kW(1分)所以n＝900.(2分)答案：(1)1∶10240∶11(2)900盏单元测评(三)传感器(时间：90分钟满分：100分)第Ⅰ卷(选择题，共48分)一、选择题(本题有12小题，每小题4分，共48分．)1．关于干簧管，下列说法正确的是()A．干簧管接入电路中相当于电阻的作用B．干簧管是根据热胀冷缩的原理制成的C．干簧管接入电路中相当于开关的作用D．干簧管是作为电控元件以实现自动控制的答案：C2．(多选题)为了保护电脑元件不受损害，在电脑内部有很多传感器，其中最重要的就是温度传感器，常用的温度传感器有两种，一种是用金属做的热电阻，另一种是用半导体做的热敏电阻．关于这两种温度传感器的特点说法正确的是()A．金属做的热电阻随着温度的升高电阻变大B．金属做的热电阻随着温度的升高电阻变小C．用半导体做的热敏电阻随着温度的升高电阻变大D．用半导体做的热敏电阻随着温度的升高电阻变小解析：金属的电阻率随着温度的升高而变大，半导体在温度升高时电阻会变小．答案：AD3．街旁的路灯、江海里的航标都要求在夜晚亮、白天熄，利用半导体的电学特性制成了自动点亮、熄灭的装置，实现了自动控制，这是利用半导体的() A．压敏性B．光敏性C．热敏性D．三种特性都利用答案：B4．(多选题)有定值电阻、热敏电阻、光敏电阻三只元件，将这三只元件分别接入如图所示电路中的A、B两点后，用黑纸包住元件或者把元件置入热水中，观察欧姆表的示数，下列说法中正确的是()A．置入热水中与不置入热水中相比，欧姆表示数变化较大，这只元件一定是热敏电阻B．置入热水中与不置入热水中相比，欧姆表示数不变化，这只元件一定是定值电阻C．用黑纸包住元件与不用黑纸包住元件相比，欧姆表示数变化较大，这只元件一定是光敏电阻D．用黑纸包住元件与不用黑纸包住元件相比，欧姆表示数相同，这只元件一定是定值电阻解析：热敏电阻的阻值随温度变化而变化，定值电阻和光敏电阻不随温度变化；光敏电阻的阻值随光照变化而变化，定值电阻和热敏电阻不随之变化．答案：AC5.传感器是一种采集信息的重要器件，如图是由电容器作为传感器来测定压力变化的电路，当待测压力作用于膜片电极上时，下列说法中正确的是()①若F向下压膜片电极，电路中有从a到b的电流②若F向下压膜片电极，电路中有从b到a的电流③若F向下压膜片电极，电路中不会有电流产生④若电流表有示数，说明压力F发生变化⑤若电流表有示数，说明压力F不会发生变化A．②④B．①④C．③⑤D．①⑤解析：当下压时，因为C＝εr S4πkd，d减小，C增大，在U不变时，因为C＝QU，Q增大，从b向a有电流流过，②正确；当F变化时，电容器两板的间距变化，电容变化，电容器上的带电量发生变化，电路中有电流，④正确，故选A.答案：A6.如图所示，R1为定值电阻，R2为负温度系数的热敏电阻，当温度降低时，电阻变大，L为小灯泡，当温度降低时()。

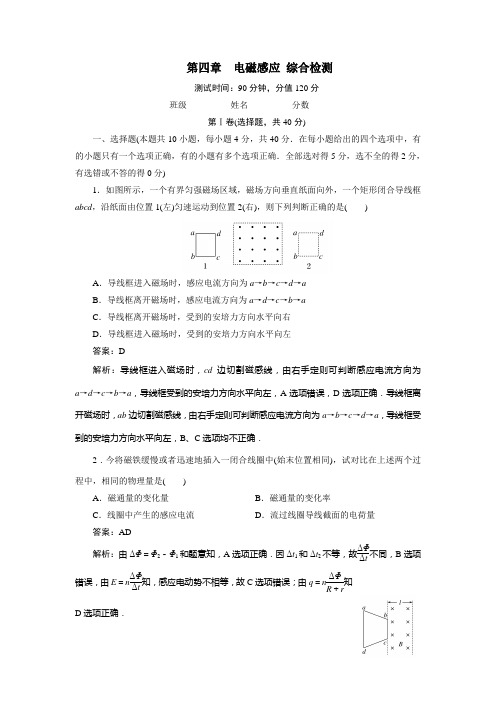

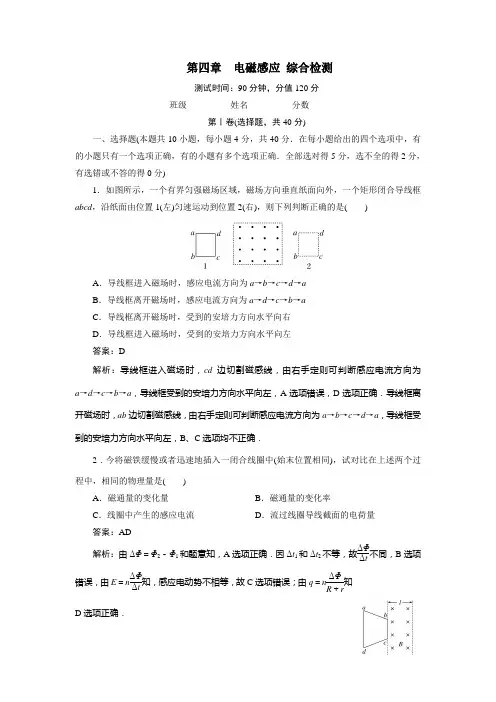

第四章 电磁感应 综合检测测试时间：90分钟，分值120分班级________ 姓名________ 分数________第Ⅰ卷(选择题，共40分)一、选择题(本题共10小题，每小题4分，共40分．在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确．全部选对得5分，选不全的得2分，有选错或不答的得0分)1．如图所示，一个有界匀强磁场区域，磁场方向垂直纸面向外，一个矩形闭合导线框abcd ，沿纸面由位置1(左)匀速运动到位置2(右)，则下列判断正确的是( )A ．导线框进入磁场时，感应电流方向为a →b →c →d →aB ．导线框离开磁场时，感应电流方向为a →d →c →b →aC ．导线框离开磁场时，受到的安培力方向水平向右D ．导线框进入磁场时，受到的安培力方向水平向左答案：D解析：导线框进入磁场时，cd 边切割磁感线，由右手定则可判断感应电流方向为a →d →c →b →a ，导线框受到的安培力方向水平向左，A 选项错误，D 选项正确．导线框离开磁场时，ab 边切割磁感线，由右手定则可判断感应电流方向为a →b →c →d →a ，导线框受到的安培力方向水平向左，B 、C 选项均不正确．2．今将磁铁缓慢或者迅速地插入一闭合线圈中(始末位置相同)，试对比在上述两个过程中，相同的物理量是( )A ．磁通量的变化量B ．磁通量的变化率C ．线圈中产生的感应电流D ．流过线圈导线截面的电荷量答案：AD解析：由ΔΦ＝Φ2－Φ1和题意知，A 选项正确．因Δt 1和Δt 2不等，故ΔΦΔt不同，B 选项错误，由E ＝n ΔΦΔt 知，感应电动势不相等，故C 选项错误；由q ＝n ΔΦR ＋r知D 选项正确．3．如图所示，两条平行虚线之间存在匀强磁场，虚线间的距离为l，磁场方向垂直纸面向里，abcd是位于纸面内的梯形线圈，ad与bc间的距离也为l，t＝0时刻，bc边与磁场区域左边界重合．现令线圈以向右的恒定速度v沿垂直于磁场区域边界的方向穿过磁场区域，取沿a→b→c→d→a方向的感应电流为正，则在线圈穿越磁场区域的过程中，感应电流I随时间t的变化的图线是图中的()答案：B解析：0～lv段，由右手定则判断感应电流方向为a→d→c→b→a，大小逐渐增大；l v～2l v 段，由右手定则判断感应电流方向为a→b→c→d→a，大小逐渐增大，故B选项正确．4.水平放置的金属框架cdef处于如图所示的匀强磁场中，金属棒ab处于粗糙的框架上且与框架接触良好，从某时刻开始，磁感应强度均匀增大，金属棒ab始终保持静止，则() A．ab中电流增大，ab棒所受摩擦力也增大B．ab中电流不变，ab棒所受摩擦力也不变C．ab中电流不变，ab棒所受摩擦力增大D．ab中电流增大，ab棒所受摩擦力不变答案：C解析：磁感应强度均匀增大时，磁通量的变化率ΔΦΔt恒定，故回路中的感应电动势和感应电流都是恒定的；又棒ab所受的摩擦力等于安培力，即F f＝F安＝BIL，故当B增加时，摩擦力增大，选项C正确．5.如图所示，水平放置的两根平行的光滑长直金属导轨，其电阻不计，导体棒ab、cd 跨在导轨上，ab的电阻R大于cd的电阻r，当cd在大小为F1的水平向右的外力作用下匀速向右滑动时，ab在大小为F 2的水平外力作用下保持静止，那么以下说法中正确的是()A．U ab>U cd，F1>F2B．U ab＝U cd，F1，<F2C．U ab>U cd，F1＝F2D．U ab＝U cd，F1＝F2答案：D解析：导体棒cd在力F1的作用下做切割磁感线运动，成为电源．U cd即为电源的路端电压，U ab为电路外电阻上的分压，等效电路图如图所示．由于导轨的电阻不计，U ab＝U cd.另外，由于金属棒cd与ab中电流大小相等，导体棒的有效长度相同，所处磁场相同，故两棒分别受到的安培力大小相等、方向相反．ab、cd两棒均为平衡态，故分别受到的外力F1、F2与两个安培力平衡，即有F1＝F2.应选D.6.如图所示，L是自感系数足够大的线圈，其直流电阻为零．D 1、D2是两个相同的灯泡，如将开关K闭合，等灯泡亮度稳定后再断开，则K闭合、断开，灯泡D1、D2的亮度变化情况是()A．K合上瞬间，D2很亮，D1不亮B．K合上瞬间，D1立即很亮，D2逐渐亮，最后一样亮，K断开瞬间，D2立即熄灭，D1逐渐熄灭C．K合上瞬时，D1、D2同时亮，然后D1逐渐变暗到熄灭，D2亮度不变，K断开瞬时，D2立即熄灭，D1亮一下，逐渐熄灭D．K闭合瞬时，D1、D2同时亮，然后D1逐渐变暗到熄灭，D2同时变得更亮，K断开瞬间，D2立即熄灭，D1亮一下再灭答案：D解析：K闭合瞬间，L的自感作用很强，L处相当断路，电流流经D1、D2，所以D1、D2同时亮；电流稳定后，L相当于短路，所以D1逐渐熄灭，由于稳定后D1被短路，回路电流变大，故D2变得更亮，断开K，线圈L阻碍电流减小发生自感现象，L相当一个新电源和D1组成回路，D1亮一下再熄灭，而D2立即熄灭．7．磁悬浮列车已进入试运行阶段，磁悬浮列车是在车辆底部安装电磁铁，在轨道两旁埋设一系列闭合的铝环，当列车运行时，电磁铁产生的磁场相对铝环运动，列车凌空浮起，使车与轨之间的摩擦减少到零，从而提高列车的速度，以下说法中正确的是() A．当列车通过铝环时，铝环中有感应电流，感应电流产生的磁场的方向与电磁铁产生磁场的方向相同B．当列车通过铝环时，铝环中有感应电流，感应电流产生的磁场的方向与电磁铁产生磁场的方向相反C．当列车通过铝环时，铝环中通有电流，铝环中电流产生的磁场的方向与电磁铁产生磁场的方向相同D．当列车通过铝环时，铝环中通有电流，铝环中电流产生的磁场的方向与电磁铁产生磁场的方向相反答案：B解析：环中是感应电流，由楞次定律知B正确．8．如图所示，在同一铁芯上绕着两个线圈，单刀双掷开关原来接在1的位置，现在它从1打向2，试判断此过程中，通过电阻R的电流方向是()A．先由P到Q，再由Q到P B．先由Q到P，再由P到QC．始终是由Q到P D．始终是由P到Q答案：C9.如图所示，竖直放置的两根平行金属导轨之间接有定值电阻R，质量不能忽略的金属棒与两导轨始终保持垂直并良好接触且无摩擦，棒与导轨的电阻均不计，整个装置放在匀强磁场中，磁场方向与导轨平面垂直，棒在竖直向上的恒力F作用下加速上升的一段时间内，力F做的功与安培力做的功的代数和等于()A．棒的机械能增加量B．棒的动能增加量C．棒的重力势能增加量D．电阻R上放出的热量答案：A解析：由动能定理有W F＋W安＋W G＝ΔE k，则W F＋W安＝ΔE k－W G，W G<0，故ΔE k－W G表示机械能的增加量．选A.10.为监测某化工厂的污水导电液体排放量，技术人员在该厂的排污管末端安装了如图所示的流量计．该装置由绝缘材料制成，长、宽、高分别为a、b、c，左右两端开口．在垂直于上下底面方向加磁感应强度大小为B的匀强磁场，在前后两个内侧面分别固定有金属板作为电极．污水充满管口从左向右流经该装置时，理想电压表将显示两个电极间的电压U，若用Q表示污水流量(单位时间内排出的污水体积)，下列说法中正确的是() A．前表面电极电势比后表面电极电势高B．后表面电极电势比前表面电极电势高C．电压表的示数U与污水中离子浓度成正比D．污水流量Q与电压表的示数U成正比，与a、b无关答案：BD解析：污水导电液体中有正、负离子，根据左手定则可知正离子向后表面偏转，负离子向前表面偏转，因此后表面电极电势比前表面电极电势高，B正确；在电压稳定时，污水导电液体流动相当于长为b的导体以速度v垂直切割磁感线，产生的电动势为E＝B v b＝U，又Q＝bc v，得Q＝Uc，D对．B第Ⅱ卷(非选择题，共80分)二、填空题(每题5分，共15分)11．如下图所示，一金属半圆环置于匀强磁场中，当磁场突然减弱时，则______端点电势高；若磁场不变，将半圆环绕MN轴旋转180°的过程中，______点电势高．答案：M M解析：将半圆环补充为圆形回路，由楞次定律可判断圆环中产生的感应电动势方向在半圆环中由N指向M，即M点电势高，若磁场不变，将半圆环绕MN轴旋转180°的过程中，由楞次定律可判断，半圆环中产生的感应电动势在半圆环中由N指向M，即M点电势高．12．如图所示，长60 cm的直导线以10 m/s的速度在B＝0.5 T的匀强磁场中水平向右匀速运动，则导线两端产生的电势差为______V，导线中每个自由电子所受磁场力的大小是______N，方向为______．答案：38×10－19竖直向下解析：该题应用动生电动势的计算式和洛伦兹力的计算式求解．由题意E＝BL v(1)U＝E(2)F洛＝Be v(3)由式(1)、式(2)得U＝BL v＝0.5×0.6×10 V＝3 VF 洛＝Be v ＝0.5×1.6×10－19×10 N ＝8×10－19N.根据左手定则判断F 洛的方向竖直向下．13．如图所示，相距为L 的平行金属导轨ab 、cd 两端各接有阻值为R 的电阻R 1、R 2，垂直于导轨平面的匀强磁场，磁感应强度为B ，今将阻值也为R 的直导体棒以速度v 匀速拉过磁场区域，设磁场区域宽度为d ，摩擦不计，导轨电阻不计，那么此过程中，外力所做的功为__________，通过R 1的电量是__________．答案：2B 2l 2v d /3R Bld /3R三、论述计算题(本题共5小题，65分，解答时应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案不得分，有数值计算的题，答案中必须明确写出数值和单位)14.如图所示，圆形线圈和框架都处于竖直平面内，线圈面积S ＝1.0×104 cm 2，B 1是均匀变化的，质量m ＝4 g 、长度L ＝10 cm 的导体棒ab 可在框架上无摩擦滑动，若B 2＝0.2 T ，闭合回路总电阻R ＝0.5 Ω，则当ΔB 1Δt 为何值时，导体棒可静止于线框上？B 1应增强还是减弱？(g 取10 m/s 2)答案：1T/s 减弱解析：由平衡条件：mg ＝B 2IL ＝B 2·S ΔB 1Δt ·L R解得ΔB 1Δt ＝mgR B 2SL＝1T/s ，由楞次定律知B 1应减弱． 15.如图所示，水平桌面上有两个质量均为m ＝5.0×10－3kg 、边长均为L ＝0.2 m 的正方形线框A 和B ，电阻均为R ＝0.5 Ω，用绝缘细线相连静止于宽为d ＝0.8 m 的匀强磁场的两边，磁感应强度B ＝1.0 T ，现用水平恒力F ＝0.8 N 拉线框B ，不计摩擦，线框A 的右边离开磁场时恰好做匀速运动，求：(1)线框匀速运动的速度．(2)线框产生的焦耳热．解析：(1)线框A 的右边离开磁场时I ＝E R② 平衡条件为F ＝BIL ③所以v ＝FR B 2L2＝10 m/s (2)由能量守恒定律Q ＝Fd －12·2m v 2④ 代入数据得Q ＝0.14J ，为线框进出磁场时获得的总内能．16. 两根光滑的长直金属导轨MN 、M ′N ′平行置于同一水平面内，导轨间距为l ，电阻不计，M 、M ′处接有如图所示的电路，电路中各电阻的阻值均为R ，电容器的电容为C .长度也为l 、阻值同为R 的金属棒ab 垂直于导轨放置，导轨处于磁感应强度为B 、方向竖直向下的匀强磁场中．ab 在外力作用下向右匀速运动且与导轨保持良好接触，在ab 运动距离为s 的过程中，整个回路中产生的焦耳热为Q .求：(1)ab 运动速度v 的大小；(2)电容器所带的电荷量q .答案：(1)4QR B 2l 2s (2)CQR Bls解析：(1)设ab 上产生的感应电动势为E ，回路中的电流为I ，ab 运动距离s 所用时间为t ，则有E ＝Bl v ，I ＝E 4R，t ＝s v Q ＝I 2(4R )t由上述方程得v ＝4QR B 2l 2s. (2)设电容器两极板间的电势差为U ，则有U ＝IR电容器所带电荷量q ＝CU解得q ＝CQR Bls.17.如右图所示，两条平行的光滑金属导轨固定在倾角为θ的绝缘斜面上，导轨上端连接一个定值电阻．导体棒a 和b 放在导轨上，与导轨垂直并良好接触．斜面上水平虚线PQ 以下区域内，存在着垂直穿过斜面向上的匀强磁场．现对a 棒施以平行导轨斜向上的拉力，使它沿导轨匀速向上运动，此时放在导轨下端的b 棒恰好静止．当a 棒运动到磁场的上边界PQ 处时，撤去拉力，a 棒将继续沿导轨向上运动一小段距离后再向下滑动，此时b 棒已滑离导轨．当a 棒再次滑回到磁场上边界PQ 处时，又恰能沿导轨匀速向下运动．已知a 棒、b 棒和定值电阻的阻值均为R ，b 棒的质量为m ，重力加速度为g ，导轨电阻不计．求：(1)a 棒在磁场中沿导轨向上运动的过程中，a 棒中的电流I a 与定值电阻R 中的电流I R 之比；(2)a 棒质量m a ；(3)a 棒在磁场中沿导轨向上运动时所受的拉力F .答案：见解析解析：(1)a 棒沿导轨向上运动时，a 棒、b 棒及电阻R 中的电流分别为I a 、I b 、I R ，有 I R R ＝I b R b ①I a ＝I R ＋I b ② 由①②解得I a I R ＝21③ (2)由于a 棒在PQ 上方滑动过程中机械能守恒，因而a 棒在磁场中向上滑动的速度v 1大小与在磁场中向下滑动的速度v 2大小相等，即v 1＝v 2＝v ④设磁场的磁感应强度为B ，导体棒长为L .a 棒在磁场中运动时产生的感应电动势为 E ＝BL v ⑤当a 棒沿斜面向上运动时I b ＝E 2×3R 2⑥I b LB＝mg sinθ⑦向下匀速运动时，a棒中的电流为I′a，则I′a＝E2R⑧I′a LB＝m a g sinθ⑨由④⑤⑥⑦⑧⑨解得m a＝32m(3)由题知导体棒a沿斜面向上运动时，所受拉力F＝I a LB＋m a g sinθ联立上列各式解得F＝72mg sinθ。

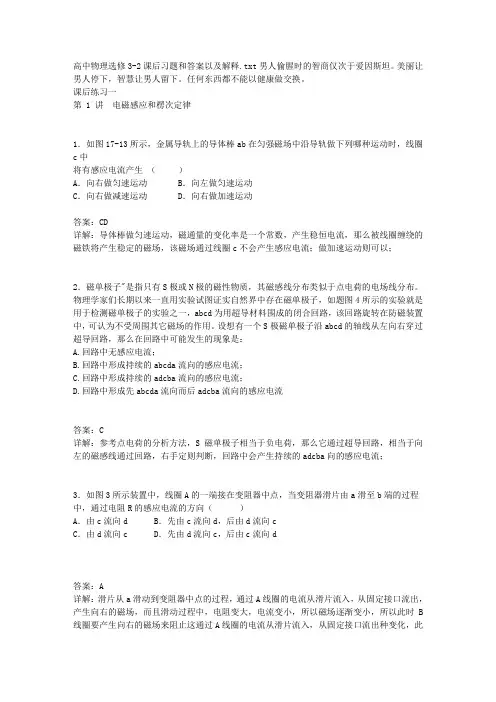

高中物理选修3-2课后习题和答案以及解释.txt男人偷腥时的智商仅次于爱因斯坦。
美丽让男人停下，智慧让男人留下。
任何东西都不能以健康做交换。
课后练习一第 1 讲电磁感应和楞次定律1．如图17-13所示，金属导轨上的导体棒ab在匀强磁场中沿导轨做下列哪种运动时，线圈c中将有感应电流产生（）A．向右做匀速运动 B．向左做匀速运动C．向右做减速运动 D．向右做加速运动答案：CD详解：导体棒做匀速运动，磁通量的变化率是一个常数，产生稳恒电流，那么被线圈缠绕的磁铁将产生稳定的磁场，该磁场通过线圈c不会产生感应电流；做加速运动则可以；2．磁单极子"是指只有S极或N极的磁性物质，其磁感线分布类似于点电荷的电场线分布。
物理学家们长期以来一直用实验试图证实自然界中存在磁单极子，如题图4所示的实验就是用于检测磁单极子的实验之一，abcd为用超导材料围成的闭合回路，该回路旋转在防磁装置中，可认为不受周围其它磁场的作用。
设想有一个S极磁单极子沿abcd的轴线从左向右穿过超导回路，那么在回路中可能发生的现象是：A.回路中无感应电流；B.回路中形成持续的abcda流向的感应电流；C.回路中形成持续的adcba流向的感应电流；D.回路中形成先abcda流向而后adcba流向的感应电流答案：C详解：参考点电荷的分析方法，S磁单极子相当于负电荷，那么它通过超导回路，相当于向左的磁感线通过回路，右手定则判断，回路中会产生持续的adcba向的感应电流；3．如图3所示装置中，线圈A的一端接在变阻器中点，当变阻器滑片由a滑至b端的过程中，通过电阻R的感应电流的方向（）A．由c流向d B．先由c流向d，后由d流向cC．由d流向c D．先由d流向c，后由c流向d答案：A详解：滑片从a滑动到变阻器中点的过程，通过A线圈的电流从滑片流入，从固定接口流出，产生向右的磁场，而且滑动过程中，电阻变大，电流变小，所以磁场逐渐变小，所以此时B 线圈要产生向右的磁场来阻止这通过A线圈的电流从滑片流入，从固定接口流出种变化，此时通过R点电流由c流向d；从中点滑动到b的过程，通过A线圈的电流从固定接口流入，从滑片流出，产生向左的磁场，在滑动过程中，电阻变小，电流变大，所以磁场逐渐变大，所以此时B线圈要产生向右的磁场来阻止这种变化，通过R的电流仍从c流向d。
第四章电磁感应1划时代的发现2探究感应电流的产生条件A组1.如图所示,一个矩形线圈与两条通有相同大小电流的平行直导线处于同一平面,并且处在两导线的中央,则()A.两导线电流同向时,穿过线圈的磁通量为零B.两导线电流反向时,穿过线圈的磁通量为零C.两导线电流同向或反向,穿过线圈的磁通量都相等D.两导线电流产生的磁场是不均匀的,不能判定穿过线圈的磁通量是否为零解析:根据安培定则,两导线电流同向时,它们在线圈处产生的磁场反向,穿过线圈的磁通量为零;两导线电流反向时,它们在线圈处产生的磁场同向,穿过线圈的磁通量不为零,故选项A正确。
答案:A2.如图所示,条形磁铁正上方放置一矩形线框,线框平面水平且与条形磁铁平行。
则线框由N极端匀速平移到S极端的过程中,线框中的感应电流的情况是()A.线框中始终无感应电流B.线框中始终有感应电流C.线框中开始有感应电流,当线框运动到磁铁中部时无感应电流,过中部后又有感应电流D.线框中开始无感应电流,当线框运动到磁铁中部时有感应电流,过中部后又无感应电流解析:先画出条形磁铁的磁场分布情况,然后分析线圈在平移过程中,穿过线框的磁通量的变化情况,可知,穿过线圈的磁通量始终在变化,故B正确。
答案:B3.如图所示,矩形线框在磁场内做的各种运动中,能够产生感应电流的是()解析:产生感应电流的条件是穿过线圈的磁通量发生变化,选项B符合要求。
答案:B4.如图所示,竖直放置的长直导线通以图示方向的电流,有一矩形金属线框abcd与导线处在同一平面内,下列情况下,矩形线框中不会产生感应电流的是()A.导线中电流变大B.线框向右平动C.线框向下平动D.线框以ab边为轴转动解析:导线中电流变大,则周围的磁感应强度增强,线框中磁通量增大,可以产生感应电流;线框向右平动时,线框中的磁感应强度减小,磁通量减小,可以产生感应电流;线框向下平动时,线框中的磁感应强度不变,磁通量不变,不会产生感应电流;线框以ad边为轴转动时,线框中的磁通量发生变化,会产生感应电流,故选项A、B、D不合题意,选项C符合题意。

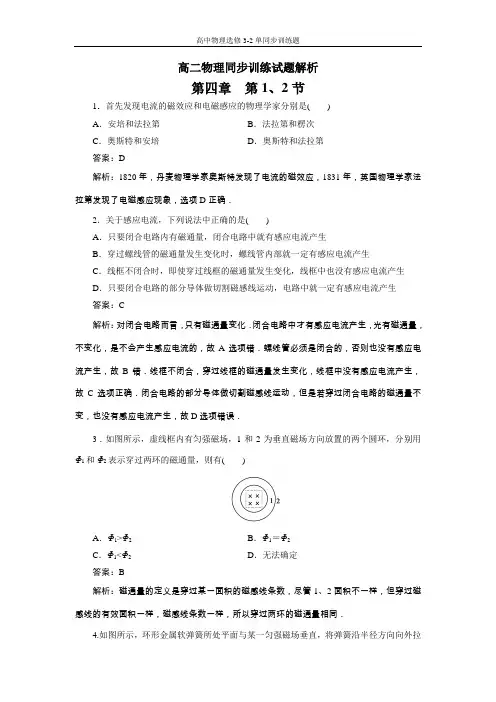

高二物理同步训练试题解析第四章第1、2节1．首先发现电流的磁效应和电磁感应的物理学家分别是()A．安培和法拉第B．法拉第和楞次C．奥斯特和安培D．奥斯特和法拉第答案：D解析：1820年，丹麦物理学家奥斯特发现了电流的磁效应，1831年，英国物理学家法拉第发现了电磁感应现象，选项D正确．2．关于感应电流，下列说法中正确的是()A．只要闭合电路内有磁通量，闭合电路中就有感应电流产生B．穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生C．线框不闭合时，即使穿过线框的磁通量发生变化，线框中也没有感应电流产生D．只要闭合电路的部分导体做切割磁感线运动，电路中就一定有感应电流产生答案：C解析：对闭合电路而言，只有磁通量变化．闭合电路中才有感应电流产生，光有磁通量，不变化，是不会产生感应电流的，故A选项错．螺线管必须是闭合的，否则也没有感应电流产生，故B错．线框不闭合，穿过线框的磁通量发生变化，线框中没有感应电流产生，故C选项正确．闭合电路的部分导体做切割磁感线运动，但是若穿过闭合电路的磁通量不变，也没有感应电流产生，故D选项错误．3．如图所示，虚线框内有匀强磁场，1和2为垂直磁场方向放置的两个圆环，分别用Φ1和Φ2表示穿过两环的磁通量，则有()A．Φ1>Φ2B．Φ1＝Φ2C．Φ1<Φ2D．无法确定答案：B解析：磁通量的定义是穿过某一面积的磁感线条数，尽管1、2面积不一样，但穿过磁感线的有效面积一样，磁感线条数一样，所以穿过两环的磁通量相同．4.如图所示，环形金属软弹簧所处平面与某一匀强磁场垂直，将弹簧沿半径方向向外拉成圆形，则以下措施不能使该金属弹簧中产生电磁感应现象的是()A．保持该圆的周长不变，将弹簧由圆形拉成方形B．保持该圆的周长不变，将弹簧由圆形拉成三角形C．保持该圆的面积不变，将弹簧由圆形拉成方形D．保持该圆的面积不变，将弹簧由圆形拉成三角形答案：CD解析：磁场不变，线圈平面与磁场方向的夹角也不变，若面积大小变化，穿过线圈的磁通量就变化，线圈中就会产生电磁感应现象，反之，就不会产生电磁感应现象．周长不变，圆形变成方形或三角形，面积肯定发生变化，就会产生电磁感应现象．5.如图所示，将一个矩形线圈放入匀强磁场中，若线圈平面平行于磁感线，则下列运动中，哪些在线圈中会产生感应电流()A．矩形线圈做平行于磁感线的平移运动B．矩形线圈做垂直于磁感线的平移运动C．矩形线圈绕ab边转动D．矩形线圈绕bc边转动答案：C解析：根据产生感应电流的条件可知，判断闭合线圈中是否产生感应电流，关键是判断线圈中磁通量是否发生变化．选项A中，矩形线圈做平行于磁感线的平移运动，磁通量不变化，无感应电流产生．选项B中，矩形线圈做垂直于磁感线的平移运动，磁通量不发生变化，始终为零，不产生感应电流．选项C中，矩形线圈绕ab边转动，穿过线圈的磁通量必定变化，会产生感应电流．选项D中，矩形线圈绕bc边转动，穿过线圈的磁通量不变化．无感应电流产生．6．如图所示，大圆导线环A中通有电流，方向如图所示，另在导线环A所在的平面内画一个圆B，它的一半面积在A环内，另一半面积在A环外，则穿过B圆内的磁通量()A．为零B．垂直向里C．垂直向外D．条件不足，无法判断答案：B解析：本题实际是考查环形电流的磁感线分布：中心密，外部稀疏，所以，穿过B圆的总磁通量是向里的，选B.7．我国已经制定了登月计划，假如航天员登月后想探测一下月球表面是否有磁场，他手边有一只灵敏电流计和一个小线圈，则下列推断中正确的是()A．直接将电流计放于月球表面，看是否有示数来判断磁场有无B．将电流计与线圈组成闭合回路，使线圈沿某一方向运动，如电流计无示数，则判断月球表面无磁场C．将电流计与线圈组成闭合回路，使线圈沿某一方向运动，如电流计有示数，则判断月球表面有磁场D．将电流计与线圈组成闭合回路，使线圈分别绕两个互相垂直的轴转动，月球表面若有磁场，则电流计至少有一次示数不为零答案：CD解析：电流计有示数时可判断有磁场存在，沿某一方向运动而无示数不能确定月球上磁场是否存在．D项中线圈分别绕互相垂直的轴转动，若月球存在磁场，则至少有一次穿过线圈(可正穿也可斜穿)的磁通量的变化不为零，故电流计有示数，C、D正确．8.如图所示，A、B两回路中各有一开关S1、S2，且回路A中接有电源，回路B中接有灵敏电流计，下列操作及相应的结果中可能的是()A．先闭合S2，后闭合S1的瞬间，电流计指针偏转B．S1、S2闭合后，在断开S2的瞬间，电流计指针偏转C．先闭合S1，后闭合S2的瞬间，电流计指针偏转D．S1、S2闭合后，在断开S1的瞬间，电流计指针偏转答案：AD解析：回路A中有电源，当S1闭合后，回路中有电流，在回路的周围产生磁场，回路B中有磁通量，在S1闭合或断开的瞬间，回路A中的电流从无到有或从有到无，电流周围的磁场发生变化，从而使穿过回路B的磁通量发生变化，产生感应电动势，此时若S2是闭合的，则回路B中有感应电流，电流计指针偏转，所以选项A、D正确．9.如图所示，线圈abcd有一半在稍宽一些的回路ABCD内，两线圈彼此绝缘，当开关S闭合瞬间abcd线圈中()A．有感应电流产生B．无感应电流产生C．可能有也可能没有感应电流D．无法确定答案：A解析：S接通前，线圈abcd内磁通量为零；S闭合瞬间回路ABCD内部的磁场比外部的磁场强一些，两者方向相反，线圈abcd的合磁通量Φ＝Φ内－Φ外，不为零．磁通量发生变化，产生感应电流．10.带负电的圆环绕圆心旋转，在环的圆心处有一闭合小线圈，小线圈和圆环在同一平面内，如图所示，则()A．只要圆环在转动，小线圈内就一定有感应电流产生B．圆环不管怎样转动，小线圈内都没有感应电流产生C．圆环在做变速转动时，小线圈内一定有感应电流产生D．圆环做匀速转动时，小线圈内没有感应电流产生答案：CD解析：圆环变速转动时，相当于环形电流的大小发生变化，小线圈磁通量发生变化，小线圈内有感应电流，故C对；如果圆环匀速转动，相当于环形电流的大小恒定，其磁场也恒定，小线圈的磁通量不变，小线圈内无感应电流，故D对．11．如图所示，用导线做成圆形或正方形回路，这些回路与一直导线构成几种位置组合(彼此绝缘)，下列组合中，切断直导线中的电流时，闭合回路中会有感应电流产生的是()答案：CD解析：利用安培定则判断直线电流产生的磁场，其磁感线是一些以直导线为轴的无数组同心圆，即磁感线所在平面均垂直于导线，且直线电流产生的磁场分布情况是：靠近直导线处磁场强，远离直导线处磁场弱．所以，A中穿过圆形线圈的磁通量如图甲所示，其有效磁通量为ΦA＝Φ出－Φ进＝0，且始终为0，即使切断导线中的电流，ΦA也始终为0，A中不可能产生感应电流．B中线圈平面与导线的磁场平行，穿过B的磁通量也始终为0，B中也不能产生感应电流．C 中穿过线圈的磁通量如图乙所示，Φ进>Φ出，即ΦC ≠0，当切断导线中电流后，经过一定时间，穿过线圈的磁通量ΦC 减小为0，所以C 中有感应电流产生．D 中线圈的磁通量ΦD 不为0，当电流切断后，ΦD 最终也减小为0，所以D 中也有感应电流产生．12．有一个100匝的线圈，其横截面是边长为L ＝0.20 m 的正方形，放在磁感应强度B ＝0.50 T 的匀强磁场中，线圈平面与磁场垂直．若将这个线圈横截面的形状由正方形改变成圆形(横截面的周长不变)，在这一过程中穿过线圈的磁通量改变了多少？答案：5.5×10－3 Wb解析：线圈横截面是正方形时的面积S 1＝L 2＝(0.20)2m 2＝4.0×10－2 m 2穿过线圈的磁通量Φ1＝BS 1＝0.50×4.0×10－2 Wb ＝2.0×10－2 Wb圆形时横截面积大小 S 2＝π(2L /π)2＝16100πm 2 穿过线圈的磁通量：Φ2＝BS 2＝0.50×16100πWb ≈2.55×10－2 Wb 所以，磁通量的变化ΔΦ＝|Φ2－Φ1|＝(2.55－2.0)×10－2 Wb ＝5.5×10－3 Wb.13．法拉第把两个线圈绕在一个铁环上，如图甲所示，线圈A 的电路在开关S 接触或断开的瞬间，线圈B 中产生瞬时电流．法拉第发现，铁环并不是必需的，拿走铁环，再做这个实验，电磁感应现象仍然发生．只是线圈B 中的电流弱些，如图乙所示．思考：(1)为什么在开关断开和闭合的瞬间线圈B中有感应电流产生？(2)开关断开或者闭合以后线圈B中还有电流产生吗？(3)你能否由此总结出产生感应电流的条件？答案：见解析解析：(1)开关断开和闭合时，A电路中电流发生变化，从而使A线圈产生的磁场发生变化，穿过B线圈磁通量发生变化，从而使B中产生感应电流．(2)当开关断开或闭合后，A电路稳定，周围的磁场不发生变化，穿过B线圈的磁通量不变化，B线圈中无感应电流产生．(3)产生感应电流需两个条件：①闭合电路，②磁通量发生变化．14．法拉第通过精心设计的一系列实验，发现了电磁感应定律，将历史上认为各自独立的学科“电学”与“磁学”联系起来．在下面几个典型的实验设计思想中，所作的推论后来被实验否定的是()A．既然磁铁可使近旁的铁块带磁，静电荷可使近旁的导体表面感应出电荷，那么静止导线上的稳恒电流也可在近旁静止的线圈中感应出电流B．既然磁铁可在近旁运动的导体中感应出电动势，那么稳恒电流也可在近旁运动的线圈中感应出电流C．既然运动的磁铁可在近旁静止的线圈中感应出电流，那么静止的磁铁也可在近旁运动的导体中感应出电动势D．既然运动的磁铁可在近旁的导体中感应出电动势，那么运动导线上的稳恒电流也可在近旁的线圈中感应出电流答案：A解析：电磁感应现象的产生条件是：穿过闭合电路的磁通量发生变化．静止导线上的稳恒电流产生恒定的磁场，静止导线周围的磁通量没有发生变化，近旁静止线圈中不会有感应电流产生，A错；而B、C、D三项中都会产生电磁感应现象，有感应电动势(或感应电流)产生．高二物理同步训练试题解析第四章第3节1．在电磁感应现象中，下列说法正确的是()A．感应电流的磁场总是阻碍原来磁场的变化B．感应电流的磁场方向总是与引起它的磁场方向相反C．感应电流的磁场总是阻碍原来磁场的磁通量D．感应电流的磁场延缓了原磁场磁通量的变化答案：AD解析：由楞次定律可知，A、D说法是正确的．2.如图所示，一根条形磁铁自左向右穿过一个闭合螺线管，则电路中()A．始终有自a向b的感应电流流过电流表GB．始终有自b向a的感应电流流过电流表GC．先有a→G→b方向的感应电流，后有b→G→a方向的感应电流D．将不会产生感应电流答案：C解析：当条形磁铁进入螺线管的时候，闭合线圈中的磁通量增加；当条形磁铁穿出螺线管时，闭合线圈中的磁通量减少，根据楞次定律判断C正确．3.如图所示，在匀强磁场中有一个用比较软的金属导线制成的闭合圆环．在此圆环的形状由圆形变成正方形的过程中()A．环中有感应电流，方向a→d→c→bB．环中有感应电流，方向a→b→c→dC．环中无感应电流D．条件不够，无法确定答案：A解析：由圆形变成正方形的过程中，面积减小，磁通量减小，由楞次定律可知正方形中产生a→d→c→b方向的电流，A对．4.边长为h的正方形金属导线框，从图所示位置由静止开始下落，通过一匀强磁场区域，磁场方向水平，且垂直于线框平面，磁场区高度为H，上、下边界如图中虚线所示，H>h，从线框开始下落到完全穿过磁场区的全过程中()A．线框中总有感应电流存在B．线框中感应电流方向是先顺时针后逆时针C．线框中感应电流方向是先逆时针后顺时针D．线框受到磁场力的方向有时向上，有时向下答案：C解析：因为H>h，当线框全部处于磁场区域内时线框内磁通量不变，线框中无感应电流，A错误；根据右手定则可知，线框进入磁场时感应电流是逆时针，线框离开磁场时感应电流是顺时针，C正确，B错；在C的基础上结合左手定则可知，线框在进出磁场过程中受到磁场力的方向总是向上，D错误．5.通电长直导线中有恒定电流I，方向竖直向上，矩形线框与直导线在同一竖直面内，现要使线框中产生如图所示方向的感应电流，则应使线框()A．稍向左平移B．稍向右平移C．稍向上平移D．以直导线为轴匀速转动答案：B解析：由楞次定律或右手定则可以判断，线框左移，磁通量增加，感应电流的方向与图示方向相反；选项C、D磁通量不变，无感应电流产生．故选项B正确．6．如图所示，当把滑动变阻器的滑片P从右向左端滑动时，在线圈A中感应电流的方向是从__________端流进电流表，从__________端流出；在线圈B中感应电流的方向是从__________端流进电流表，从__________端流出．答案：a b d c解析：当滑片P从右向左滑动时，电流减小，由右手螺旋定则可知，铁芯中向左的磁感应强度减小．由楞次定律可知，线圈A、B中感应电流的磁场方向向左．再由右手螺旋定则可知，在线圈A中感应电流的方向是从a端流进电流表，从b端流出；在线圈B中感应电流的方向是从d端流进电流表，从c端流出．7.如图所示，一均匀的扁平条形磁铁的轴线与圆形线圈在同一平面内，磁铁中心与圆心重合，为了在磁铁开始运动时在线圈中得到逆时针方向的感应电流，磁铁的运动方式应是()A．N极向纸内，S极向纸外，使磁铁绕O点转动B．N极向纸外，S极向纸内，使磁铁绕O点转动C．磁铁在线圈平面内顺时针转动D．磁铁在线圈平面内逆时针转动答案：A解析：当N极向纸内，S极向纸外转动时，穿过线圈的磁场由无到有并向里，感应电流的磁场应向外，电流方向为逆时针，A选项正确；当N极向纸外，S极向纸内转动时，穿过线圈的磁场向外并增加，电流方向为顺时针，B选项错误；当磁铁在线圈平面内绕O点转动时，穿过线圈的磁通量始终为零，因而不产生感应电流，C、D选项错误．8.如图所示，两个大小不同的绝缘金属圆环叠放在一起，小圆环有一半面积在大圆环内．当大圆环通有顺时针方向电流的瞬间，小圆环中感应电流的方向是() A．顺时针方向B．逆时针方向C．左半圆顺时针方向，右半圆逆时针方向D．无感应电流答案：B解析：大圆环通电瞬间在小圆环内产生磁场有向里的也有向外的，合磁通向里，瞬间合磁通量增大．由楞次定律可知，小圆环中感应电流方向应该是逆时针方向．9.两圆环A、B置于同一水平面上，其中A为均匀带电绝缘环，B为导体环．当A从如图所示的方向绕中心转动的角速度发生变化时，B中产生如图所示方向的感应电流，则() A．A可能带正电且转速减小B．A可能带正电且转速增大C．A可能带负电且转速减小D．A可能带负电且转速增大答案：BC解析：若A带正电，由穿过B环的磁通量向里，当转速增大时，磁通量增加，由楞次定律和右手螺旋定则可判定，B中感应电流与图示方向相同，故A错，B对；若A带负电，则穿过B环的磁通量向外，当转速减小时，磁通量减小，由楞次定律和右手螺旋定则可判定，B中感应电流方向与图示方向相同，故C对，D错．10.如图所示，同一平面内的三条平行导线串有两个电阻R和r，导体棒PQ与三条导线接触良好，匀强磁场的方向垂直纸面向里．导体棒的电阻可忽略．当导体棒向左滑动时，下列说法正确的是()A．流过R的电流为由d到c，流过r的电流为由b到aB．流过R的电流为由c到d，流过r的电流为由b到aC．流过R的电流为由d到c，流过r的电流为由a到bD．流过R的电流为由c到d，流过r的电流为由a到b答案：B解析：导体棒PQ向左滑动时，根据右手定则可判断PQ上电流的方向向下，则流过R、r的电流方向均向上．11.我国成功研制的一辆高温超导磁悬浮高速列车的模型车的车速已达到每小时500 km，可载5人．如图所示就是磁悬浮的原理，图中A是圆柱形磁铁，B是用高温超导材料制成的超导圆环．将超导圆环B水平放在磁铁A上，它就能在磁力的作用下悬浮在磁铁A上方的空中()A．在B放入磁场的过程中，B中将产生感应电流；当稳定后，感应电流消失B．在B放入磁场的过程中，B中将产生感应电流；当稳定后，感应电流仍存在C．如A的N极朝上，B中感应电流的方向如图中所示D．如A的N极朝上，B中感应电流的方向与图中所示的相反答案：BD解析：在线圈B放入磁场过程中，穿过线圈的磁通量从无到有，即磁通量发生了变化，在线圈B中产生感应电流．由于B线圈是用高温超导材料制成的，电阻为零，故稳定后感应电流仍存在，B正确，B线圈受到安培力向上而悬浮，将B看成小磁针，下端是N极，由安培定则判定B中感应电流方向与图中所示的相反，故D正确．12.如图所示，用一根长为L、质量不计的细杆与一个上弧长为l0、下弧长为d0的金属线框的中点联结并悬挂于O点，悬点正下方存在一个上弧长为2l0、下弧长为2d0的方向垂直纸面向里的匀强磁场，且d0≪L，先将线框拉开到如图所示位置，松开后让线框进入磁场，忽略空气阻力和摩擦，下列说法正确的是()A．金属线框进入磁场时感应电流的方向为a→b→c→d→aB．金属框离开磁场时感应电流的方向为a→d→c→b→aC．金属线框dc边进入磁场与ab边离开磁场的速度大小总是相等D．金属线框最终将在磁场内做简谐运动答案：D解析：线框在进入磁场过程中，由楞次定律可判得电流方向为a→d→c→b→a.而摆出磁场过程中，同样由楞次定律可判得电流方向为a→b→c→d→a，所以A、B项均错误．因为线框在进入和离开磁场过程中，线圈中产生了感应电流，通过电阻发出了热量，而动能会逐渐减少，所以速度会逐渐减小，所以选项C错误．线框最终在磁场中摆动过程中，由于磁通量不再发生变化，回路中不再产生感应电流，没有热能的产生，只有机械能的转化与守恒，所以线框最终会在磁场中做简谐运动，则选项D正确．13．如图所示，在一根较长的铁钉上，用漆包线绕两个线圈A和B.将线圈B的两端与漆包线CD相连，使CD平放在静止的小磁针的正上方，与小磁针平行．试判断合上开关的瞬间，小磁针N极的偏转情况？线圈A中电流稳定后，小磁针又怎样偏转？答案：在开关合上的瞬间，小磁针的N极向纸内偏转．当线圈A内的电流稳定以后，小磁针又回到原来的位置解析：在开关合上的瞬间，线圈A内有了由小变大的电流，根据安培定则可判断出此时线圈A在铁钉内产生了一个由小变大的向右的磁场．由楞次定律可知，线圈B内感应电流的磁场应该阻碍铁钉内的磁场在线圈B内的磁通量的增加，即线圈B内感应电流的磁场方向是向左的．由安培定则可判断出线圈B内感应电流流经CD时的方向是由C到D.再由安培定则可以知道直导线CD内电流所产生的磁场在其正下方垂直于纸面向里，因此，小磁针N极应该向纸内偏转．线圈A内电流稳定后，CD内不再有感应电流，所以，小磁针又回到原来位置．14．如图所示，两个相同的轻质铝环套在一根水平光滑绝缘杆上，当一条形磁铁向左运动靠近两环时，两环的运动情况是()A．同时向左运动，间距增大B．同时向左运动，间距减小C．同时向右运动，间距减小D．同时向右运动，间距增大答案：B解析：当条形磁铁向左靠近两环时，两环中的磁通量都增加．根据楞次定律，两环的运动都要阻碍磁铁相对环的运动，即阻碍“靠近”，那么两环都向左运动．又由于两环中的感应电流方向相同，两环相互吸引，因而两环间距离要减小，故选项B正确．高二物理同步训练试题解析第四章第4节1．关于感应电动势的大小，下列说法正确的是()A．穿过闭合回路的磁通量最大时，其感应电动势一定最大B．穿过闭合回路的磁通量为零时，其感应电动势一定为零C．穿过闭合回路的磁通量由不为零变为零时，其感应电动势一定为零D．穿过闭合回路的磁通量由不为零变为零时，其感应电动势一定不为零答案：D解析：磁通量的大小与感应电动势的大小不存在内在的联系，故A、B错误；当磁通量由不为零变为零时，闭合回路的磁通量一定改变，一定有感应电流产生，有感应电流就一定有感应电动势，故C错，D对．2．穿过一个单匝线圈的磁通量始终保持每秒均匀地减少2 Wb，则()A．线圈中感应电动势每秒增加2 V B．线圈中感应电动势每秒减少2 VC．线圈中无感应电动势D．线圈中感应电动势大小不变答案：D解析：因穿过线圈的磁通量均匀变化，所以磁通量的变化率ΔΦ/Δt为一定值，又因为是单匝线圈，据E＝ΔΦ/Δt可知选项D正确．3.穿过某线圈的磁通量随时间变化的关系如图所示，在下列几段时间内，线圈中感应电动势最小的是()A．0～2 s B．2 s～4 sC．4 s～5 s D．5 s～10 s答案：D解析：图象斜率越小，表明磁通量的变化率越小，感应电动势也就越小．4.材料、粗细相同，长度不同的电阻丝做成ab、cd、ef三种形状的导线，分别放在电阻可忽略的光滑金属导轨上，并与导轨垂直，如图所示，匀强磁场方向垂直导轨平面向内．外力使导线水平向右做匀速运动，且每次外力所做功的功率相同，已知三根导线在导轨间的长度关系是L ab<L cd<L ef，则()A．ab运动速度最大B．ef运动速度最大C．三根导线每秒产生的热量相同D．因三根导线切割磁感线的有效长度相同，故它们产生的感应电动势相同答案：BC解析：三根导线长度不同，故它们连入电路的阻值不同，有R ab <R cd <R ef .但它们切割磁感线的有效长度相同，根据P ＝F v ，I ＝Bl v R ，F ＝BIl ，可得v 2＝PR B 2l 2，所以三根导线的速度关系为v ab <v cd <v ef ，A 错，B 对．根据E ＝Bl v ，可知三者产生的电动势不同，D 错．运动过程中外力做功全部转化为内能，故C 对．5．如图所示，半径为r 的n 匝线圈套在边长为L 的正方形abcd 之外，匀强磁场局限在正方形区域内且垂直穿过正方形，当磁感应强度以ΔB Δt的变化率均匀变化时，线圈中产生感应电动势大小为( )A ．πr 2ΔB ΔtB ．L 2ΔB ΔtC ．nπr 2ΔB ΔtD ．nL 2ΔB Δt答案：D解析：根据法拉第电磁感应定律，线圈中产生的感应电动势的大小E ＝n ΔΦΔt ＝nL 2ΔB Δt. 6．用相同导线绕制的边长为L 或2L 的四个闭合导线框，以相同的速度匀速进入右侧匀强磁场，如下图所示．在每个导线框进入磁场的过程中，M 、N 两点间的电压分别为U a 、U b 、U c 和U d .下列判断正确的是( )A ．U a <U b <U c <U dB ．U a <U b <U d <U cC ．U a ＝U b <U c ＝U dD ．U b <U a <U d <U c答案：B解析：导线框进入磁场时，M 、N 切割磁感线产生感应电动势，M 、N 两点间的电压为以MN 为电源、其他三边电阻为外电路电阻的路端电压．则U a ＝34BL v ，U b ＝56BL v ，U c ＝34。
