变频器滤波器工作原理及作用

变频器工作原理概述：变频器是一种电力调节设备，用于控制交流电动机的转速和扭矩。

它通过改变电源电压和频率来实现对机电的控制，从而实现对机械设备的精确控制。

本文将详细介绍变频器的工作原理及其应用。

一、工作原理：变频器主要由整流器、滤波器、逆变器和控制电路等组成。

其工作原理可以分为以下几个步骤：1. 电源输入：变频器通过接入交流电源，将交流电转换为直流电。

整流器模块将交流电源的电压波形进行整流，将其转换为直流电压。

2. 滤波器：滤波器模块用于平滑整流后的直流电压，去除电压中的纹波和杂波，以保证后续逆变器模块的稳定工作。

3. 逆变器：逆变器模块是变频器的核心部份，它将直流电转换为交流电，并控制交流电的频率和电压。

逆变器采用先进的PWM（脉冲宽度调制）技术，通过调整开关管的导通时间来控制输出电压的幅值和频率。

4. 控制电路：控制电路模块接收用户的输入信号，通过对逆变器模块的控制，实现对机电的转速和扭矩的精确控制。

控制电路还可以根据需要进行保护、故障检测和故障处理等功能。

二、应用领域：变频器具有广泛的应用领域，常见的应用场景包括：1. 工业生产：变频器广泛应用于工业生产中的各种设备，如风机、水泵、压缩机、输送机等。

通过控制机电的转速和扭矩，实现对生产过程的精确控制，提高生产效率和质量。

2. 交通运输：变频器在交通运输领域的应用主要体现在电动车辆和电梯等方面。

通过变频器的控制，可以实现对电动车辆的驱动系统和电梯的运行系统的精确控制，提高能源利用率和运行效率。

3. 建造领域：变频器在建造领域的应用主要体现在空调系统、电梯和自动门等方面。

通过变频器的控制，可以实现对建造设备的精确控制，提高能源利用效率和舒适性。

4. 农业领域：变频器在农业领域的应用主要体现在灌溉系统和养殖设备等方面。

通过变频器的控制，可以实现对灌溉系统和养殖设备的精确控制，提高农业生产效率和资源利用率。

5. 新能源领域：随着新能源的快速发展，变频器在太阳能发电和风能发电等领域的应用越来越广泛。

变频器滤波器原理
变频器滤波器是为了消除变频器工作时对电网及其它数字电子设备产生干扰的频谱分量、增强变频器的电磁兼容性而专门设计的滤波器。

其基本原理有三种：
1. 利用电容通高频隔低频的特性，将火线、零线高频干扰电流导入地线（共模），或将火线高频干扰电流导入零线（差模）。

2. 利用电感线圈的阻抗特性，将高频干扰电流反射回干扰源。

3. 利用干扰抑制铁氧体可将一定频段的干扰信号吸收转化为热量的特性，针对某干扰信号的频段选择合适的干扰抑制铁氧体磁环、磁珠直接套在需要滤波的电缆上即可。

此外，变频器滤波器还可以滤除输出信号中的高频噪声，保证整个系统的稳定性和可靠性。

以上内容仅供参考，如需了解更多信息，建议查阅相关文献或咨询专业人士。

变频器工作原理及应用一、变频器的定义变频器是一种电子器件，用于控制交流电动机电能的变频调速设备，通过改变电机的输入电压、频率实现电机的调速并控制其运行。

在工业生产中，变频器被广泛应用于各种设备的调速控制和能效优化。

二、变频器的工作原理变频器主要由整流器、滤波器、逆变器和控制系统组成。

其工作原理如下：1.整流器当市电供电时，整流器将交流电转换为直流电并存储在电容器中，以备逆变器的使用。

2.滤波器滤波器用于净化整流器输出的直流电，消除电压的脉动以保证电压平稳。

3.逆变器逆变器是变频器的核心部件，将直流电转换为有可调频率和电压的交流电，控制电机的转速。

4.控制系统控制系统通过监测电机的运行状态、用户的输入信号以及内部参数，调整逆变器输出的频率和电压，实现对电机的精准控制。

三、变频器的应用1.电梯行业变频器在电梯控制系统中起到了关键作用，通过调整电梯电机的转速，实现快速运行、平稳停靠，提升了乘坐舒适度和安全性。

2.工业生产在各种生产设备中广泛使用变频器，通过调节设备的运行速度，实现生产过程的自动化控制，节约能源并提高生产效率。

3.空调系统变频器在空调系统中用于调节压缩机的转速，根据室内温度实时调整冷凝器的工作状态，提供舒适的室内环境并节约能源。

4.风力发电在风力发电系统中，变频器将风机输出的不稳定交流电转换为稳定的电网接入电能，提高了发电效率并实现了大规模清洁能源供应。

结语变频器作为一种重要的电气设备，其工作原理和应用领域非常广泛。

随着科技的发展和产业的进步，变频器在能效优化、设备控制等方面的应用将会越来越重要，为工业生产和生活带来更多便利和效益。

...变频器专用滤波器功用说明变频专用输入 EMC 滤波器属于 RFI 滤波器，用于降低EMC 干扰，用于主电源侧，切断电网与变频器之间的干扰通道。

变频器专用输入 EMC 滤波器也称为输入滤波器、进线滤波器，是变频器专用滤波器的一种，其作用主要包括以下几个方面：（1 〕抑制变频器产生的高次谐波变频器在整流过程中，就相当于一个高速开关，因此，会产生大量的高次谐波，这些高次谐波，会随着电源的流动，被带入电网，进而导致了使用同一电网的敏感设备受到干扰。

〔 2 〕防止变频器被干扰变频器是个干扰源，也是个受扰源，或者是叫敏感设备。

如果电网中的谐波频率过高、谐波含量过大的情况下，变频器就会发出过压、过流、过载等误报警。

〔 3 〕提高系统功率因数变频器输入 EMC 滤波器，具有一定的补偿功能，可以提高整个工控自动化系统的功率因数，具有一定的节能成效。

（4 〕缓解三相不平衡如果变频器的输入端三相不平衡，严重的情况下，就会导致变频器无法正常工作，加上变频器输入滤波器之后，可以有效缓解这一问题。

变频器专用输入EMC 滤波器，主要是由(L) 滤波电感、 (C) 滤波电容和 (R)电阻构成。

变频器专用输入EMC 滤波器，是利用“阻抗失配〞的原理进展工作的；一般情况下，我们默认为电源端是低阻抗的，所以，我们变频器输入滤波器的输入端是高阻抗的；而负载侧，我们默认为其是高阻抗的，而我们的变频器输入滤波器的输出端，那么是低阻抗的；正是利用这一原理，实现了对于变频器产生的高次谐波的有效抑制作用。

变频专用输出 EMC 滤波器可解决由变频器输出侧 PWM 波通过空间辐射而干扰周边敏感设备的问题；抑制变频器产生之电磁干扰，减少变频器对外界的耦合干扰。

变频器专用输出EMC 滤波器也称为变频输出滤波器、出线滤波器等。

是变频器专用滤波器的一种器等。

是变频器专用滤波器的一种，安装在变频器的输出侧与电机之间，用于减小变频器输出电流中的高次谐波层，抑制变频器的输出侧的浪涌电压。

简述变频器工作原理
变频器是一种将交流电能转换为可控直流电能，再将直流电能变换为可控交流电能的电气设备。

它主要由整流器、滤波器、逆变器、控制电路等部分组成。

变频器的工作原理如下：
1. 整流器：将输入的交流电能通过整流桥变换为直流电能。

整流器采用可控整流器，通过控制整流管开关的状态，实现对交流电能的整流效果。

2. 滤波器：将整流器输出的直流电能进行滤波处理，去除直流电能中的脉动成分，使得输出直流电能更加稳定。

3. 逆变器：将滤波后的直流电能通过逆变桥变换为可控的交流电能。

逆变器采用可控开关管，通过不同的开关状态，调节输出电压的大小、频率和形状。

4. 控制电路：控制电路根据输入的控制信号，通过对整流器、逆变器中的开关管进行控制，实现对输出交流电能的调节。

整个变频器通过不断地对输入的交流电能进行整流、滤波、逆变等处理，最终实现了对输出交流电能的频率、相位和电压的精确调节。

变频器工作的基本原理是通过改变输入直流电压的频率和幅值，实现对交流电机的转速、转向和扭矩的控制。

这使得变频器在工业自动控制和节能领域有着广泛的应用。

变频器滤波器分类及作用变频器是一种能够控制交流电机转速的设备，它通过改变电源电压和频率的方式来实现对电机转速的调节。

在变频器的工作过程中，滤波器扮演着非常重要的角色。

本文将从变频器和滤波器分类及作用两个方面来进行详细介绍。

一、变频器的分类及作用1.根据功率分类：变频器可分为低压变频器和中高压变频器。

低压变频器适用于小功率电机（一般在75千瓦以下），而中高压变频器适用于大功率电机（一般在75千瓦以上）。

2.根据使用对象分类：变频器可分为通用型变频器和专用型变频器。

通用型变频器适用于各种不同类型的电机控制，而专用型变频器则专门用于某一特定类型的电机控制，如空调变频器、水泵变频器等。

3.根据控制方式分类：变频器可分为开环控制变频器和闭环控制变频器。

开环控制变频器通过设置输出频率来控制电机转速，而闭环控制变频器通过反馈信号来实现对电机转速的精确控制。

变频器的作用主要有以下几个方面：1.节能：变频器通过调节电机转速，使电机工作在最佳工作点，从而实现节能的目的。

在一些负载变化较大的场合，变频器能够根据负载变化自动调整电机转速，避免能量的浪费。

2.优化生产过程：变频器能够实现电机的平稳启动和停止，避免因突然启动或停止而对设备造成的冲击。

同时，变频器还能够实现电机转速的精确控制，使生产过程更加稳定和高效。

3.提高设备可靠性：变频器能够通过对电机的保护和监控功能，及时发现电机运行异常并进行报警或自动停机，避免由于电机故障而对设备造成严重损坏。

4.减少设备维护成本：变频器通过对电机的运行状态进行监控和分析，可以及时发现电机的故障，并提供相应的故障诊断信息，从而减少设备的维护成本和停机时间。

二、滤波器的分类及作用滤波器是变频器中不可或缺的一个组成部分，主要用于对变频器输出的电压和电流进行滤波和调节，以保证电机的正常运行。

1.根据滤波方式分类：滤波器可分为电压型滤波器和电流型滤波器。

电压型滤波器主要用于对变频器输出电压进行滤波和调节，以减小电压的谐波含量；电流型滤波器主要用于对变频器输出电流进行滤波和调节，以减小电流的谐波含量。

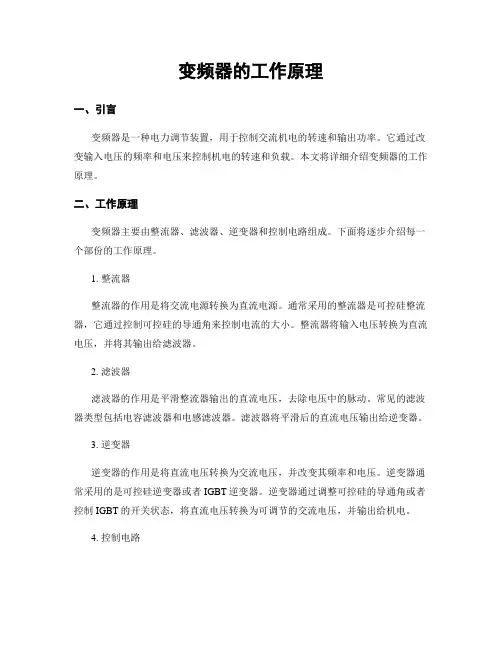

变频器的工作原理一、引言变频器是一种电力调节装置，用于控制交流机电的转速和输出功率。

它通过改变输入电压的频率和电压来控制机电的转速和负载。

本文将详细介绍变频器的工作原理。

二、工作原理变频器主要由整流器、滤波器、逆变器和控制电路组成。

下面将逐步介绍每一个部份的工作原理。

1. 整流器整流器的作用是将交流电源转换为直流电源。

通常采用的整流器是可控硅整流器，它通过控制可控硅的导通角来控制电流的大小。

整流器将输入电压转换为直流电压，并将其输出给滤波器。

2. 滤波器滤波器的作用是平滑整流器输出的直流电压，去除电压中的脉动。

常见的滤波器类型包括电容滤波器和电感滤波器。

滤波器将平滑后的直流电压输出给逆变器。

3. 逆变器逆变器的作用是将直流电压转换为交流电压，并改变其频率和电压。

逆变器通常采用的是可控硅逆变器或者IGBT逆变器。

逆变器通过调整可控硅的导通角或者控制IGBT的开关状态，将直流电压转换为可调节的交流电压，并输出给机电。

4. 控制电路控制电路是变频器的核心部份，负责控制整个系统的运行。

控制电路通常由微处理器和各种传感器组成，可以实时监测机电的转速、电流、温度等参数，并根据设定的控制策略来调节逆变器的输出。

控制电路还可以实现各种保护功能，如过流保护、过温保护等。

三、应用领域变频器广泛应用于工业生产中的机电调速控制领域。

以下是一些常见的应用领域：1. 创造业在创造业中，变频器被广泛应用于机床、风机、泵等设备的调速控制，可以实现精确的转速调节，提高生产效率。

2. 矿山行业在矿山行业中，变频器被用于控制输送带、破碎机、磨机等设备的转速和负载，可以提高设备的运行稳定性和能效。

3. 建造行业在建造行业中，变频器被应用于电梯、空调、水泵等设备的调速控制，可以实现节能降耗，提高设备的运行效率。

4. 农业领域在农业领域，变频器被用于控制灌溉系统、禽畜饲养设备等，可以根据实际需求调节设备的运行状态，提高农业生产效益。

四、优势和挑战变频器具有以下优势：1. 节能高效：变频器可以根据实际负载需求调节机电的转速和输出功率，实现节能运行。

变频器滤波器分类及作用1. 引言变频器滤波器是电力传输与控制系统中的一种重要组件，它的作用是对变频器输出的电压波形进行滤波处理，消除高次谐波和噪声，使输出波形更加稳定和纯净。

本文将对变频器滤波器的分类及作用进行全面详细的介绍。

2. 变频器滤波器基础知识在了解变频器滤波器的分类和作用之前，我们先来了解一些基础知识。

2.1 变频器概述变频器（Frequency Converter）是一种能够改变交流电源频率的装置，它通过调节输出频率来实现对电机转速的控制。

变频器由整流器、滤波器和逆变器三部分组成，其中滤波器用于处理逆变器输出的电压波形。

2.2 滤波器概述滤波器（Filter）是一种能够选择性地通过或者抑制特定频率成分的电子电路。

在变频器中，滤波器主要用于去除逆变器输出电压中的高次谐波和噪声，确保输出电压的波形质量。

3. 变频器滤波器分类根据滤波器的不同结构和工作原理，常见的变频器滤波器可以分为以下几种类型：3.1 线性滤波器线性滤波器是一种被动滤波器，它通过电容、电感和电阻等元器件对电压波形进行滤波处理。

线性滤波器通常具有简单的结构，滤波效果较好，但功耗较大。

该类型的滤波器主要用于低功率变频器和一些对波形要求较高的应用。

3.2 非线性滤波器非线性滤波器是一种主动滤波器，它通过控制开关管的开关状态来改变输出电压的波形。

非线性滤波器通常具有较高的效率和较小的体积，但滤波效果相对较差。

该类型的滤波器主要用于高功率变频器和一些对功率损耗要求较高的应用。

3.3 无线电干扰滤波器无线电干扰滤波器是一种专门用于抑制变频器产生的无线电干扰的滤波器。

它通常采用吸收、屏蔽等方法，将无线电干扰信号滤除，以减少对周围电子设备的干扰。

该类型的滤波器主要用于变频器在无线电通信设备附近的应用，如无线电台、电视台等场合。

3.4 磁性滤波器磁性滤波器是一种利用磁性材料对变频器输出电压进行滤波处理的滤波器。

磁性滤波器具有较好的滤波效果和较小的体积，但对磁性材料的选择要求较高。

变频器的原理及应用变频器是一种能够改变电源电压和频率的电子器件，它可以将固定频率的交流电进行调节，使其输出的电压和频率可以按照需求进行灵活调整。

变频器主要由整流器、滤波器、逆变器等部分组成，其作用主要是将固定频率的交流电转化为可调频率的交流电。

变频器的工作原理如下：1.变频器接收交流电源的输入，并通过整流器将交流电转化为直流电。

2.接着，滤波器对直流电进行滤波，使其脉动幅度降低，变得更加平滑。

3.逆变器将滤波后的直流电转化为可调频率的交流电。

逆变器通常采用全桥反向器电路，通过切换器将直流电转换为交流电，切换频率可以由控制电路来调节。

4.控制电路和驱动电路负责对逆变器进行控制，监测变频器的运行状态，并根据需要调节输出频率和电压。

变频器的应用十分广泛，以下是几个主要的应用领域：1.工业应用：变频器广泛应用于各种机械设备中，例如风机、水泵、压缩机等。

通过调整输出频率和电压，可以实现对设备的精准控制，提高能效和工作效率。

2.冷暖气设备：变频器可以控制空调、热泵和其他制冷设备的马达或压缩机的速度，达到节约能源、降低运行成本的目的。

3.电机驱动：在工业生产和工程建设中，各种电机驱动系统都能够通过变频器实现对电机输出频率和电压的控制，提高设备的运行效率。

4.高速列车：高速列车上的电动系统中也广泛使用变频器，通过调节电机的输出频率和电压，实现列车的平稳启动和调速控制。

5.新能源领域：变频器也被广泛应用于新能源领域，例如太阳能和风能发电系统中，通过控制变频器的输出频率和电压，实现对电力的有效调节和转换。

总结来说，变频器通过改变电源电压和频率，实现对交流电的调节和转换，具有广泛的应用领域。

它的工作原理是通过整流器、滤波器和逆变器等部分，将交流电转换为可调频率的交流电。

变频器的应用范围包括工业设备、冷暖气设备、电机驱动、高速列车和新能源等领域。

通过变频器的控制，可以实现设备的高效运行和能源的节约使用。

变频器的基本结构和工作原理变频器是一种将电源频率变换为所需频率的电子设备。

它可将固定频率（如50Hz或60Hz）的交流电源转换为可调节频率的交流电源，以驱动各种不同频率的电动机。

变频器主要由整流器、滤波器、逆变器和控制电路组成。

1.整流器：变频器的整流器将输入的交流电源转换为直流电源。

它通常采用晶闸管整流电路或采用了桥式整流器电路。

整流器主要目的是将交流电源转换为直流电源，以便后续电路的工作。

2.滤波器：滤波器用于去除整流器输出的脉动直流电源中的高频噪音和杂散波，使其变得更加平稳。

常见的滤波器包括电感滤波器和电容滤波器，它们通常结合使用以达到更好的滤波效果。

3.逆变器：逆变器是变频器的核心部分，它将直流电源转换为可调节频率的交流电源。

逆变器通常包括大量的功率开关管（如IGBT或MOSFET）和驱动电路。

通过对功率开关管的控制，逆变器能够精确地控制输出电压和频率。

4.控制电路：控制电路是变频器的智能部分，它负责监测输入的信号和驱动逆变器的工作。

控制电路通常由微处理器和其他数字和模拟电路组成。

它可以根据用户设定的参数和反馈信号，调整逆变器的输出频率和电压，以实现对电动机的精确控制。

变频器的工作原理如下：1.输入电源经过整流器转换为直流电源。

2.直流电源通过滤波器去除脉动和杂散波。

3.控制电路接收用户设定的参数和反馈信号，计算出逆变器的控制信号。

4.逆变器根据控制信号控制功率开关管的通断，将直流电源转换为可调节频率的交流电源。

5.输出的交流电源经过滤波器去除脉动和杂散波，供电给电动机驱动。

变频器可以实现对电动机的速度和转矩进行精确调节，从而使得电动机在不同的负载和工况下工作更加高效和稳定。

它在工业自动化中广泛应用于各种设备和系统，如风机、水泵、压缩机等。

变频器的应用能够降低能源消耗，提高生产效率，并减少电动机的磨损和噪音。
