沉降缝的设置位置
☉同一建筑物相邻部分的高度相差较大或荷载大小相差悬 殊及结构形式变化之处，易导致地基沉降不均匀时； ☉当建筑物各部分相邻基础的形式、宽度及埋置深度相差 较大，造成基础底部压力有很大差异，易形成不均匀沉降 时（图14-8）； ☉当建筑物建造在不同地基上，且难于保证均匀沉降时； ☉建筑物体形比较复杂，连接部位又比较薄弱时； ☉新建建筑物与原有建筑物紧相毗连时。
采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物
目录
一、变形缝的概念和分类 二、不同种类变形缝的基本要求 三、变形缝的比较 四、变形缝的细节构造
采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保出问题
一是加强建筑物的整体性， 使之具有足够的强度和刚度 来克服这些破坏应力，避免 产生破坏； 二是预先将这些变形敏感部 位的结构断开，留出一定缝 隙，以保证各部分建筑物有 足够的变形宽度而不会造成 建筑物的破损。

30
20
1.2.2 沉降缝

为防止建筑物各部分由于地基不均匀 沉降引起房屋破坏所设置的垂直缝隙称为 沉降缝。
（1） （2） （3）长高比过大的砌体承重结构或钢

（4）


（5）建筑结构（或基础）类型不同处；
（6） 沉降缝的宽度与地基情况及建筑高度有 关，地基越软的建筑物，沉陷的可能性越高， 沉降后所产生的倾斜距离越大。沉降缝的宽 设置原因：土质不均匀、高低组合悬殊 度见表.3
.2.2 楼地层变形缝
楼地层变形缝的位置和宽度应与墙体 变形缝一致。 变形缝一般贯通楼地面各层，缝内采 用具有弹性的油膏、金属调节片、沥青麻 丝等材料做嵌缝处理，面层和顶棚应加设 不妨碍构件之间变形需要的盖缝板，盖缝 板的形式和色彩应和室内装修协调 （图.5）。
图.5 楼地面、顶棚变形缝构造
图.8 高低屋面变形缝
.2.3.2 刚性防水屋顶变形缝

刚性防水屋面变形缝的构造与柔性防水 屋面的做法基本相同，只是防水材料不同 （图.9）。
图.9 刚性防水屋顶变形缝构造
（a）不上人屋面变形缝；（b）上人屋面变形缝；（c）高低跨屋面变形缝
.2.4 基础变形缝
基础沉降缝的构造处理方案有双墙式 （图.10）、挑梁式（图.11）和交叉式 （图.12）三种。 双墙式处理方案施工简单，造价低， 但易出现两墙之间间距较大或基础偏心受 压的情况，因此常用于基础荷载较小的房 屋。 挑梁式处理方案是将沉降缝一侧的墙 和基础按一般构造做法处理，而另一侧则 采用挑梁支承基础梁，基础梁上支承轻质 墙的做法。
外墙伸缩缝内应填塞具有防水、保温和防腐性能的弹性 材料，如沥青麻丝、泡沫塑料条、橡胶条、油膏等。如图.2 （a）所示。内侧缝口通常用具有一定装饰效果的木质盖缝条、 金属片或塑料片遮盖，仅一边固定在墙上，如图.2（b）所示。

基础不必断开
●沉降缝—针对有可能造成建筑不均匀沉降的因素，例如 地基土质不均匀、建筑物本身相邻部分高差悬殊或荷载悬 殊、建筑物结构形式变化大、新老建筑相邻（或扩建项目） 等
基础必须断开
●防震缝—针对地震时容易产生应力集中而引起建筑物结构 断裂，发生破坏的部位
基础不一定断开
建筑建筑变形缝构造
在抗震设防地区，设缝的宽度均按防震缝设置
ห้องสมุดไป่ตู้
建筑物长度过长时，设置温度缝
建筑物长度过长时，设置温度缝
建筑建筑变形缝构造
第10章 建筑变形缝构造 10.1 变形缝设置的要求
●伸缩缝—根据建筑物的长度、结构类型和屋盖刚度以及 屋面有否设保温或隔热层来考虑
基础不必断开
建筑建筑变形缝构造
第10章 建筑变形缝构造 10. 建筑变形缝构造
●伸缩缝—根据建筑物的长度、结构类型和屋盖刚度以及 屋面有否设保温或隔热层来考虑
●在变形缝的两侧设双墙或双柱 —做法较为简单，但易使 缝两边的结构基础产生偏心（用于伸缩缝时因基础可不断 开，所以可无此问题 ） ●在变形缝的两侧用水平构件悬臂向变形缝的方向挑出 — 基础部分容易脱开距离，设缝较方便，特别适用于沉降缝
A
A
2－2
建筑建筑变形缝构造
用悬臂方案设缝时基础的某状用况单边悬臂方案设缝的建筑实例
基础不必断开 ●沉降缝—针对有可能造成建筑不均匀沉降的因素，例如 地基土质不均匀、建筑物本身相邻部分高差悬殊或荷载悬 殊、建筑物结构形式变化大、新老建筑相邻（或扩建项目） 等
建筑建筑变形缝构造
建筑建筑变形缝构造
某建筑高层与裙房之间设沉降缝
华东电管局 结构高差及荷载悬殊
虹桥金桥大厦 结构高差及荷载悬殊

设计要点
伸缩缝应设置在建筑物的 敏感区域，如屋顶、墙体 和基础等，以减少温度变 化对建筑物的影响。
沉降缝
定义
沉降缝是为了防止建筑物因地基 不均匀沉降而引起的破坏，从而
在建筑物中设置的水平缝隙。
应用场景
主要应用于地质条件复杂或建筑物 荷载差异较大的区域。
设计要点
沉降缝应设置在建筑物的敏感区域 ，如屋顶、墙体和基础等，以减少 地基不均匀沉降对建筑物的影响。
变形缝的分类
按功能分类
温度缝、沉降缝、伸缩缝。
按设置位置分类
外墙变形缝、内墙变形缝、楼地面变形缝、屋顶变形缝。
变形缝的作用
01
适应材料变形
由于不同材料有不同的线膨胀系数，在温差较大的环境中，不同材料的
连接处容易产生变形，设置变形缝可以避免因变形引起的破坏。
02 03
防止不均匀沉降
建筑物各部分所受荷载不同或由于地质条件差异，可能产生不均匀沉降 ，设置变形缝可以将建筑物分成独立的部分，避免不均匀沉降对建筑物 造成破坏。
建筑构造变形缝
汇报人： 2024-01-07
目录
• 变形缝概述 • 建筑构造变形缝的种类 • 建筑构造变形缝的处理方法 • 建筑构造变形缝的案例分析
01
变形缝概述
变形缝的定义
变形缝
在建筑物中为了适应材料变形、 温度变化、不均匀沉降等不利因 素，在构造上所设置的缝。
变形缝的作用
防止因变形引起的破坏，保证建 筑物的安全和正常使用。
某住宅小区的沉降缝处理
沉降缝是为了解决建筑物在不同基础 条件下，由于不均匀沉降而引起的问 题。在某住宅小区的设计中，沉降缝 被设置在建筑物的关键部位，以减少 不均匀沉降对建筑物的影响。

防震缝的设置原则
•在地震设防烈度为7～9度地区，有下列情况之一时需设 防震缝： •（1）毗邻房屋立面高差大于6m； •（2）房屋有错层且楼板高差较大； •（3）房屋毗邻部分结构的刚度、质量截然不同。
砌体结构防震缝的宽度
多层 70~100mm
高层 100~150mm
框架结构防震缝的宽度
建筑高度/地震烈度
变形缝的设置原则
伸缩缝的设置原则
• 建筑物因受到温度变化的影响而产生热胀冷缩，使结构构件内 部产生附加应力而变形。当建筑物较长时为避免建筑物因热胀 冷缩较大而使结构构件产生裂缝，建筑中需设置伸缩缝。
(1)建筑物长度超过一定长度； (2)建筑平面复杂，变化较多； (3)建筑中结构类型变化较大时，建筑中需设置伸缩缝。 • 设置伸缩缝时，通常是沿建筑物长度方向每隔一定距离或结构
软弱地基
湿陷性黄土地基
表：沉降缝的宽度
建筑物高度 H＜5m H=5m~10m H=10m~15m 2~3层 4~5层 5层以上
沉降缝宽度/mm 30 50 70 50~80 80~120 ＞120 ≥30~70
防震缝的设置原则
•强烈地震对地面建筑物和构筑物的影响或损坏是极大的，因此在 地震区建造房屋必须充分考虑地震对建筑物所造成的影响。我国 建筑抗震设计规范中明确了我国各地区建筑物抗震的基本要求。 建筑物的防震和抗震通常可从设置防震缝和对建筑进行抗震加固 两方面考虑。在地震区建造房屋，应力求体形简单，重量、刚度 对称并均匀分布，建筑物的形心和重心尽可能接近，避免在平面 和立面上的突然变化，同时最好不设变形缝，以保证结构的整体 性，加强整体刚度。
缝宽度
≤15m
≥100m
6度
7度 ＞15m
8度

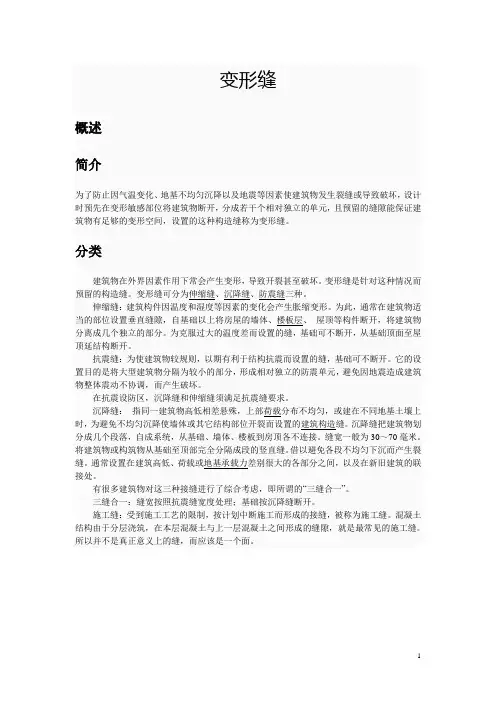

变形缝概述简介为了防止因气温变化、地基不均匀沉降以及地震等因素使建筑物发生裂缝或导致破坏，设计时预先在变形敏感部位将建筑物断开，分成若干个相对独立的单元，且预留的缝隙能保证建筑物有足够的变形空间，设置的这种构造缝称为变形缝。

分类建筑物在外界因素作用下常会产生变形，导致开裂甚至破坏。

变形缝是针对这种情况而预留的构造缝。

变形缝可分为伸缩缝、沉降缝、防震缝三种。

伸缩缝：建筑构件因温度和湿度等因素的变化会产生胀缩变形。

为此，通常在建筑物适当的部位设置垂直缝隙，自基础以上将房屋的墙体、楼板层、屋顶等构件断开，将建筑物分离成几个独立的部分。

为克服过大的温度差而设置的缝，基础可不断开，从基础顶面至屋顶延结构断开。

抗震缝：为使建筑物较规则，以期有利于结构抗震而设置的缝，基础可不断开。

它的设置目的是将大型建筑物分隔为较小的部分，形成相对独立的防震单元，避免因地震造成建筑物整体震动不协调，而产生破坏。

在抗震设防区，沉降缝和伸缩缝须满足抗震缝要求。

沉降缝：指同一建筑物高低相差悬殊，上部荷载分布不均匀，或建在不同地基土壤上时，为避免不均匀沉降使墙体或其它结构部位开裂而设置的建筑构造缝。

沉降缝把建筑物划分成几个段落，自成系统，从基础、墙体、楼板到房顶各不连接。

缝宽一般为30～70毫米。

将建筑物或构筑物从基础至顶部完全分隔成段的竖直缝。

借以避免各段不均匀下沉而产生裂缝。

通常设置在建筑高低、荷载或地基承载力差别很大的各部分之间，以及在新旧建筑的联接处。

有很多建筑物对这三种接缝进行了综合考虑，即所谓的“三缝合一”。

三缝合一：缝宽按照抗震缝宽度处理；基础按沉降缝断开。

施工缝：受到施工工艺的限制，按计划中断施工而形成的接缝，被称为施工缝。

混凝土结构由于分层浇筑，在本层混凝土与上一层混凝土之间形成的缝隙，就是最常见的施工缝。

所以并不是真正意义上的缝，而应该是一个面。

（石油地质上的）变形缝概述指原始张开缝经过变形作用而形成的裂缝1.1材料组成1）建筑变形缝装置由铝合金型材、铝合金板（或不锈钢板）、橡胶嵌条及各种专用胶条等组成。

筑设抗震缝
(2) 变形缝的盖缝构造
墙体变形缝
1 变形缝的形式
2 构造形式
在构造上能保证 两侧结构在横向 或竖向的相对移 动不受约束
外墙面变形缝盖缝节点
内墙面变形缝盖缝节点
楼地层变形缝
楼地层变形缝构造图
室内板底、楼面、 墙面盖缝做法
楼面成品变形缝盖缝板1
➢让：在变形敏感部位将结构断开，预留缝隙， 使建筑物各部分能自由变形而避免破坏，此 措施比较经济，常被采用。
➢具体型式：伸缩缝、沉降缝和防震缝
变形缝的分类
伸缩缝 沉降缝 防震缝
(1) 变形缝的设置要求
伸缩缝
砌体建筑伸缩缝的最大间距
钢筋混凝土结构伸缩缝最大间距
伸缩缝的结构处理： 1）砖混结构
第13章变形缝
2023最新整理收集 do something
房屋建筑学
房屋建筑学
精选ppt课件
1
变形缝
建筑物由于温度变化、地基不均匀沉降以及 地震等因素的影响，使结构内部产生附加应 力和变形，易使建筑物发生破坏，产生裂缝 甚至倒塌。
“让”两种不同措施
“阻” 或
➢阻：通过提高强度与刚度，以阻遏这种破坏
设置要求：其宽度与地基情况及建筑高度有关， 一般为20-30mm，在软弱地基上五层以上的建筑 其缝宽应适当增加。
沉降缝处的上部结构和基础必须完全断开。
砖墙条形基础处理方式：
降缝的设置位置
高层与裙房之间设沉降缝
某扩建建筑
新老建筑建交接成处后新室建内筑结构退让原基础 再出挑与老建筑设缝连接
2）框架结构
建筑物长度过长时，设置温度缝
伸缩缝1
伸缩缝2
伸缩缝3
沉降缝
概念：由于地基的不均匀沉降，结构内将产生附 加的应力，使建筑物某些薄弱部位发生竖向错动 而开裂，沉降缝就是为了避免这种状态的产生而 设置的缝隙。

线为界分别计算建筑面积；其高低跨内部连通时，
其变形缝应计算在低跨部分的面积内。建筑物内的 变形缝应按其自然层合并在建筑物面积内计算。
二、屋面变形缝构造
（1）图13-3-4为屋面高低跨处沉降缝构造做法。
一、建筑物变形缝的作用和种类 二、变形缝的设置 三、变形缝构造
楼、地面变形构造 屋面变形构造 墙面变形构造 顶棚变形缝 地下室变形缝构造
就是把沥青用火熬为液体后，将麻丝放到 沥青里浸泡后提起，主要是塞沉降缝、变 型封缝等。
一、建筑物变形缝的作用和种类 二、变形缝的设置 三、变形缝构造
楼、地面变形构造 屋面变形构造 墙面变形构造 顶棚变形缝 地下室变形缝构造
（3）楼、地面防震缝。地震时建筑物会发生来 回晃动，使缝的宽度处于瞬间变化之中。 为防止因此造成盖板的损坏，可选用软性硬橡
遇到“超限”时应采取的附加技术措施
丌同类型的变形缝，“超限”后应采取的技术措施 是丌一样的。 （一）伸缩缝间距的“超限”可以采取的附加加强措施
1.防止或减轻砌体建筑顶层墙体的裂缝
一、建筑物变形缝的作用和种类 二、变形缝的设置 三、变形缝构造
（1）屋面应设置具有分隔缝面层的保温、隔热层，（以具 中空，通风构造者为好）。 （2）顶层屋面板下设置现浇钢筋混凝土圈梁。 （3）顶层及女儿墙砂浆强度等级丌低于M5；女儿墙应设 置构造柱及钢筋混凝土压顶，丏两者应正浇在一起。 （4）其他构造措施。
2.防止和减轻砌体建筑底层墙体裂缝 （1）采用嵌入窗间墙长度超过600mm的钢筋混凝土窗台板 （2）增大基础圈梁刚度等结构措施。 3.对灰砂砖、粉煤灰砖、混凝土砌块或其他非烧结砖 （1）应采用粘结性好的砂浆或砌块与用砂浆砌筑。 （2）在砌体内增设拉结钢筋等构造措施。 4.对钢筋混凝土结构的建筑 对已钢筋混凝土结构的建筑可采用浇灌后浇带进行分段施 工的方法，并采用微膨胀混凝土进行后浇带的施工。

内墙 外墙
屋顶 地面
二.变形缝构造图集
三.缝处防火、防水特说构造
四.“不设缝”与“后浇带”
1不设缝（有经验证明的可适当放宽约束条件） 2后浇带（不能替代温度缝）
2后浇带(自学)
谢谢大家!
1.墙体伸缩缝（含内外盖缝条） 形式：平缝、错口缝、企口缝
缝及盖缝板节点（外墙）
外墙（阴角处）
2.楼地层伸缩缝构造（含地面天棚盖缝条）
3.屋顶伸缩缝（含盖缝条）
屋面（平屋面）
屋顶(高低错落处)
屋顶(高低错落处)
第二节 沉降缝
一、沉降缝的设置 1.设置依据：
层、屋顶等地面以上部分全部断开。基础部分因受 温度变化影响较小，不需断开。 3、伸缩缝的宽度：20~30mm
二、伸缩缝的构造 0.基础不设缝 1.墙体伸缩缝（含内外盖缝条）
形式：平缝、错口缝、企口缝 2.楼地层伸缩缝（含地面天棚盖缝条） 3.屋顶伸缩缝（含盖缝条）
0.基础不设缝（a,b,c方案）
二、防震缝的构造
在墙体、楼地层、屋顶等部位的构造与伸 缩缝、沉降缝构造基本相同，只是宽度较大， 故不再赘述。
第四节 其他
一.三缝比较： 1、伸缩缝主要考虑建筑物上部的变形，缝宽最小； 2、沉降缝主要考虑垂直方向的变形，但缝两侧建筑在
沉降过程中有可能发生微量倾斜，因而缝较伸缩缝 宽，且宽度随建筑高度的增加而加大； 3、防震缝考虑地震时建筑物的摇摆，缝最宽且在抗震 设防地区，设缝的宽度均按防震缝设置。
a、当建筑物建造在不同的地基土壤上，两部分之 间。
b、当同一建筑物的相邻部分高度相差两层以上或 部分高度差超过10米时。
c、当同一建筑相邻基础的结构体系、宽度和埋置 深度 Nhomakorabea差悬殊时。

沉降缝
构造特点： 1.沉降缝要求从基础到屋顶所有构件均设缝断开。 2.沉降缝的宽度与地基的性质和建筑物的高度有关：地基越软、建筑高度约大，沉降缝越宽。
沉降缝与伸缩缝的构造区别： 1.设置部位不同 2.宽度不同 3.表面处理方式不同 沉降缝可以兼起伸缩缝的作用，伸缩缝不可以代替沉降缝。
5.14房屋变形缝
设置原则： 1.当建筑建造在不同的地基土壤上时 2.同一建筑物相邻部分高度相差在两层以上，或部分高度差超过10m 3.建筑物部分的基础底部压力值有很大差别时 4.原有建筑物和扩建建筑物之间 5.相邻基础宽度和埋深相差悬殊时 6.平面形状复杂的建筑物，应将平面划分成几个单元，每个单元之间设沉降缝
5.14房屋变形缝
2.有错层，且楼板高差较大
3.房屋各部分结构刚度、质量截然不同
5.14房屋变形缝
防震缝
构造特点： 1.防震缝基础一般可不断开，但平面复杂、各部分刚度差别大时，也要断开。
2.最小宽度为70mm
在地震设防区，建筑的沉降缝、伸缩缝应按防震缝要求来处理，综合考虑后形成“三缝合一”。
防震缝
防震缝：将大型建筑物分隔为较小的部分，形成相对独立的防震单元，避免因地震造成建筑物整体 震动不协调而产生破坏所设置的缝。（其目的为：防止在地震波的作用下互相挤压、拉 伸、造成变形和破坏。）
设置原则：
地震设防烈度为7~9度地区，建筑敏感部 位；地震设防烈度为8~9度地区，有下列情 况： 1.立面高度差在6m以上
变形缝
学习目标：了解变形缝分类
5.14房屋变形缝
房屋变形缝
变形缝：为防止建筑物在外界因素（温度变化、地基的不均匀沉降及地震） 的作用下产生变形，导致开裂甚至破坏而预留的构造缝。
变形缝分为：伸缩缝、沉降缝、防震缝

变形缝概述简介为了防止因气温变化、地基不均匀沉降以及地震等因素使建筑物发生裂缝或导致破坏，设计时预先在变形敏感部位将建筑物断开，分成若干个相对独立的单元，且预留的缝隙能保证建筑物有足够的变形空间，设置的这种构造缝称为变形缝。

分类建筑物在外界因素作用下常会产生变形，导致开裂甚至破坏。

变形缝是针对这种情况而预留的构造缝。

变形缝可分为伸缩缝、沉降缝、防震缝三种。

伸缩缝：建筑构件因温度和湿度等因素的变化会产生胀缩变形。

为此，通常在建筑物适当的部位设置垂直缝隙，自基础以上将房屋的墙体、楼板层、屋顶等构件断开，将建筑物分离成几个独立的部分。

为克服过大的温度差而设置的缝，基础可不断开，从基础顶面至屋顶延结构断开。

抗震缝：为使建筑物较规则，以期有利于结构抗震而设置的缝，基础可不断开。

它的设置目的是将大型建筑物分隔为较小的部分，形成相对独立的防震单元，避免因地震造成建筑物整体震动不协调，而产生破坏。

在抗震设防区，沉降缝和伸缩缝须满足抗震缝要求。

沉降缝：指同一建筑物高低相差悬殊，上部荷载分布不均匀，或建在不同地基土壤上时，为避免不均匀沉降使墙体或其它结构部位开裂而设置的建筑构造缝。

沉降缝把建筑物划分成几个段落，自成系统，从基础、墙体、楼板到房顶各不连接。

缝宽一般为30～70毫米。

将建筑物或构筑物从基础至顶部完全分隔成段的竖直缝。

借以避免各段不均匀下沉而产生裂缝。

通常设置在建筑高低、荷载或地基承载力差别很大的各部分之间，以及在新旧建筑的联接处。

有很多建筑物对这三种接缝进行了综合考虑，即所谓的“三缝合一”。

三缝合一：缝宽按照抗震缝宽度处理；基础按沉降缝断开。

施工缝：受到施工工艺的限制，按计划中断施工而形成的接缝，被称为施工缝。

混凝土结构由于分层浇筑，在本层混凝土与上一层混凝土之间形成的缝隙，就是最常见的施工缝。

所以并不是真正意义上的缝，而应该是一个面。

（石油地质上的）变形缝概述指原始张开缝经过变形作用而形成的裂缝1.1材料组成1）建筑变形缝装置由铝合金型材、铝合金板（或不锈钢板）、橡胶嵌条及各种专用胶条等组成。

9.2 变形缝的构造
9.2.1 伸缩缝的构造 伸缩缝的宽度一般在20～40mm， 伸缩缝的宽度一般在20～40mm，以保证缝两 侧的建筑构件能在水平方向自由伸缩。 侧的建筑构件能在水平方向自由伸缩。 1、墙体伸缩缝 墙体在伸缩缝处断开，为了避免风、雨对室 墙体在伸缩缝处断开，为了避免风、 内的影响和避免缝隙过多传热， 内的影响和避免缝隙过多传热，伸缩缝外墙 一侧，缝口处应填以防水、防腐的弹性材料。 一侧，缝口处应填以防水、防腐的弹性材料。 伸缩缝可砌成平口缝、错口式、 伸缩缝可砌成平口缝、错口式、企口式等截 面形式。 面形式。
砖墙伸缩缝的截面形式 （a）平缝 （b）高低缝 （c）企口缝
砖墙伸缩缝构造 （a）、（b）、（c）外墙伸缩缝构造 ）、（b）、（c （d）、（e）内墙伸缩缝构造 ）、（e
2、 楼地层伸缩缝 楼地层伸缩缝的位置和缝宽尺寸，应与墙体、 楼地层伸缩缝的位置和缝宽尺寸，应与墙体、 屋顶伸缩缝相对应， 屋顶伸缩缝相对应，缝内也要用弹性材料做 封缝处理。 封缝处理。在构造上应保证地面面层和顶棚 美观，又应使缝两侧的构造能自由伸缩。 美观，又应使缝两侧的构造能自由伸缩。
9.2.2 沉降缝的构造
墙体沉降缝一般兼起伸缩缝作用，其构造与 墙体沉降缝一般兼起伸缩缝作用， 伸缩缝基本相同。 伸缩缝基本相同。但由于沉降缝要保证缝两 侧的墙体能自由沉降， 侧的墙体能自由沉降，所以盖缝的金属调节 片必须保证在水平方向和垂直方向均能自由 变形。 变形。
墙体沉降缝构造
屋顶沉降缝构造
楼地板伸缩缝构造
3、 屋顶伸缩缝构造 屋顶伸缩缝的位置有两种情况， 屋顶伸缩缝的位置有两种情况，一种是伸缩缝两侧 屋面的标高相同，另一种是缝两侧屋面的标高不同。 屋面的标高相同，另一种是缝两侧屋面的标高不同。 缝两侧屋面的标高相同时， 缝两侧屋面的标高相同时，上人屋面和不上人屋面 伸缩缝的作法也不相同。 伸缩缝的作法也不相同。 （1） 柔性防水屋顶伸缩缝 当屋顶伸缩缝两侧的屋面标高相同时，如为不上人 当屋顶伸缩缝两侧的屋面标高相同时， 屋面，一般在缝的两则各砌半砖厚的小墙， 屋面，一般在缝的两则各砌半砖厚的小墙，按泛水 构造处理。 构造处理。与泛水构造不同这处是在小墙上面加设 钢筋混凝土盖板或铁皮病盖板盖板。 钢筋混凝土盖板或铁皮病盖板盖板。 （2） 刚性防水屋顶伸缩缝 刚性防水屋顶伸缩缝的构造与柔性防水屋顶的作法 基本相同。只是防水材料不同而已。 基本相同。只是防水材料不同而已。

知识9.1.3 伸缩缝的构造 2.楼地板层伸缩缝构造
图9.3楼地层伸缩缝构造 （a）地面油膏嵌缝；（b）地面钢板盖峰；（c）楼板靠墙处变形缝；（d）楼板变形缝
知识9.1.3 伸缩缝的构造 3.屋顶伸缩缝构造
• 屋顶伸缩缝的处理应考虑屋面防水的种类 和使用功能要求。一般不上人屋面可在伸 缩缝两侧加砌矮墙，做好泛水处理，但在 盖缝处应保证自由伸缩而不漏水。上人屋 面多用油膏嵌缝并做泛水。常见卷材防水 屋面和刚性防水屋面伸缩缝构造，如图9.4 和图9.5所示。
知识9.2.2沉降缝的设置
• 当建筑物有下列情况时，均应考虑设置沉降缝。 • 1.同一建筑物相邻两部分高差在两层以上或超过 10m 时。 • 2.建筑物建造在地基承载力相差较大的土壤上时。 • 3.建筑物的基础承受的荷载相差较大时。 • 4.原有建筑物和新建、扩建的建筑物间。 • 5.相邻基础的宽度和埋深相差悬殊时。 • 6.建筑物体型比较复杂，连接部位又比较薄弱时。
知识9.2.3沉降缝的构造 1.墙体沉降缝的构造
图9.6墙体沉降缝构造 （a）平直墙体；（b）转角墙体
知识9.2.3沉降缝的构造 2.基础沉降缝的构造
• 沉降缝需要沿基础断开，基础沉降缝应另行处理， 常见的有悬挑式基础和双墙式基础两种类型。 • 悬挑式基础。为使沉降缝两侧结构单元能上下自 由沉降又互不影响，可在缝的一侧做成挑梁基础。 若在沉降缝的两侧需设双墙，则在挑梁端部增设 横梁，在横梁上砌墙。挑梁基础方案可用于沉降 缝两侧基础埋深较大以及新建筑与原有建筑相邻 等情况。
知识9.1.2伸缩缝的设置
• 伸缩缝的设置间距与建筑物所用结构材料、 结构类型、施工方式、建筑所处环境等因 素有关。表9.1和表9.2对砌体结构和钢筋混 凝土结构建筑的伸缩缝最大设置间距作出 了规定。

● 在抗震设防地区，设缝的宽度均按防震缝设置
二、 变形缝的结构布置
设变形缝部位的结构布置方法主要有—— ●在变形缝两侧设双墙或双柱—
基础易产生偏心
● 变形缝两侧的垂直结构分别或单边退开，再将水平构件 悬臂挑出— 基础部分能较好地处理
● 用一段简支的水平构件做过渡处理— 抗震设防地区需谨慎使用
双墙双柱方案1
2. 断开部位 基础可断开，也可不断开
某医院病房楼
某福利院住宿楼
一、 变形缝比较 （四）变形缝宽度比较
● 伸缩缝主要考虑建筑物上部的变形，缝宽最小
● 沉降缝主要考虑垂直方向的变形，但缝两侧建筑在沉降过 程中有可能发生微量倾斜，因而缝较伸缩缝宽，且宽度随 建筑高度的增加而加大
● 防震缝考虑地震时建筑物的摇摆，缝最宽
变形缝将复杂形体建筑划分为相对简单的独立的单元
大台阶与主体建筑脱开
双侧悬挑设缝
双柱设缝
变形缝综合实例3
前后共进行三期工程
一、二期工程之间
二期两栋塔楼之间的连接体由两端塔楼支承，也设缝适应 变形
变形缝 连接体室内
三期再扩建部分的建筑要让开原先两次建造建筑物的基 础
三期与一期连接处室内
一、能满足各种类型缝的变形的需要； 二、建筑围护结构（屋面、外墙面）的缝口构造， 应能阻止外界风、霜、雪、雨对室内的侵袭； 三、缝口的面层处理应符合使用要求，外表美观； 四、抗震设防区的温度缝、沉降缝，必须按防震缝 要求设计。
北京火车站
北京某街区
某居住区住宅
一、 变形缝比较 （二）沉降缝
1. 设缝的依据 有可能因不均匀沉降而使建筑容易遭到破坏的 部位
地基不均匀、建筑物本身相邻部分高差悬殊或荷 载悬殊、建筑物结构形式变化大、新老建筑相邻 （或扩建项目）等
