TEM法(瞬变电磁法)讲解

瞬变电磁法原理介绍瞬变电磁法俗称TEM （Time domain electromagnetic methods ）法，属时间域电磁感应方法。

其探测原理是：在地面布设一回线，并给发送回线上供一个电流脉冲方波,在方波后沿下降的瞬间，产生一个向地下传播的一次磁场，在一次磁场的激励下，地质体将产生涡流，其大小取决于地质体的导电程度，在一次场消失后，该涡流不会立即消失，它将有一个过渡(衰减)过程。

该过渡过程又产生一个衰减的二次磁场向地表传播，由地面的接收回线接收二次磁场，该二次磁场的变化将反映地下地质体的电性分布情况。

如按不同的延迟时间测量二次感生电动势V(t)，就得到了二次磁场随时间衰减的特性曲线。

如果地下没有良导体存在时，将观测到快速衰减的过渡过程；当存在良导体时，由于电源切断的一瞬间，在导体内部将产生涡流以维持一次场的切断，所观测到的过渡过程衰变速度将变慢，从而发现地下导体的存在。

瞬变电磁法特图3-1 瞬变电磁法原理示意图(1)对高阻层的穿透能力强，在高阻屏蔽地区用较小的回线可达到较大的探测深度，同时对低阻层有较高的分辨能力，利于在高阻围岩地区开展水文电法工作。

(2)瞬变电磁法一次磁场和被测磁场在时间上是分开的，所以，分辨率较高，并且可以在近区观测。

(3)方法本身受地形影响小。

使用回线源实现了装置的对称性,z x t＞0Tx t=t 12t=t t=t 3可以减少断面的不均匀性和地层倾斜的影响。

工作中根据实际情况采用了大回线源装置，用探头接收。

大回线装置的Tx采用边长较大的矩形回线，Rx采用小型线圈(或探头)沿垂直于Tx长边的测线逐点观测磁场分量dB/dt值。

地下感应涡流向下、向外扩散的速度与大地导电率有关，导电性越好，扩散速度越慢，这意味着在导电性较好的大地上，能在更长的延时后观测到大地瞬变电磁场。

从“烟圈效应”的观点看，早期瞬变电磁场是由近地表的感应电流产生的，反映浅部电性分布；晚期瞬变地磁场主要是由深部的感应电流产生的，反映深部的电性分布。

瞬变电磁法简介第三节瞬变电磁法（TEM）一、方法原理瞬变电磁法是利用不接地回线或接地线源通以脉冲电流为场源，以激励探测目的物感应二次电流，在脉冲间歇测量二次场随时间变化的响应。

当发射回线中的电流突然断开时，在介质中激励出二次涡流场（激发极化场），二次场从产生到结束的时间是短暂的，这就是“瞬变”名词的由来。

在二次涡流场的衰减过程中，早期以高频为主，反映的是浅层信息，晚期以低频为主，反映的是深层地下信息。

研究瞬变电磁场随时间变化规律，即可探测不同导电性介质的垂向分布。

瞬变电磁法的探测深度与回线线圈的大小、匝数有关，线圈越大、匝数越多，探测的深度就越深。

瞬变电磁法的观测是在脉冲间隙中进行，不存在一次场源的干扰，这称之为时间上的可分性，脉冲是多频率的合成，不同的延时观测的主频率不同，相应的时间场在地层中的传播速度不同，调查的深度也就不同，这称之为空间的可分性。

由这两种可分性导致瞬变电磁法有以下特点：把频率域法的精确度问题转化成灵敏度问题，加大功率，灵敏度可以增大信噪比，加大勘探深度；在高阻围岩地区不会产生地形起伏影响的假异常；在低阻围岩地区由于是多道观测，早期道的地形影响也较易分辨；可以采用同点组合（同一回线、重叠回线等）进行观测，使与探测目标的耦合最好，取得的异常强，形态简单，分层能力强；线圈点位、方位或接收距要求相对不严格，测地工作简单，功效高；有穿透低阻覆盖层的能力，探测深度大；剖面测量与测深工作同时完成，提供了更多有用信息，减少了多解性。

二、地球物理前提由于瞬变电磁法是观测断电后由一次脉冲激励出的二次涡流场随时间的变化规律，二次涡流场随时间的衰减快慢和强弱与被探测介质（道碴、混凝土、岩石等）及介质状态（含水与干燥、完整与破裂）有关，TEM法衰减曲线的变化过程反映了检测点由高频到低频、由浅层到深层的地质信息变化过程。

检测的参数是各层规一化的电阻率，对实测的衰减曲线进行反演拟合，绘制地下电性分层及分层的电阻率柱状图，进而以反演拟合曲线为基础，绘制成曲线簇断面图、等值线断面图及电性分级断面图。

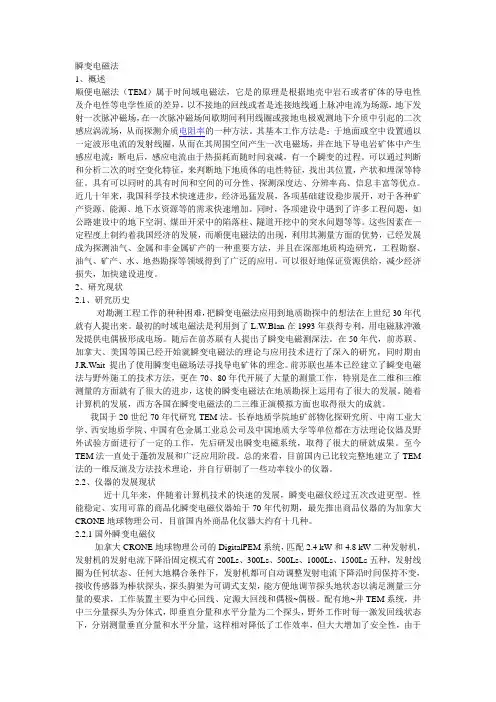

瞬变电磁法1、概述顺便电磁法（TEM）属于时间域电磁法，它是的原理是根据地壳中岩石或者矿体的导电性及介电性等电学性质的差异，以不接地的回线或者是连接地线通上脉冲电流为场源，地下发射一次脉冲磁场，在一次脉冲磁场间歇期间利用线圈或接地电极观测地下介质中引起的二次感应涡流场，从而探测介质电阻率的一种方法。

其基本工作方法是：于地面或空中设置通以一定波形电流的发射线圈，从而在其周围空间产生一次电磁场，并在地下导电岩矿体中产生感应电流：断电后，感应电流由于热损耗而随时间衰减，有一个瞬变的过程。

可以通过判断和分析二次的时空变化特征，来判断地下地质体的电性特征，找出其位置，产状和埋深等特征。

具有可以同时的具有时间和空间的可分性、探测深度达、分辨率高、信息丰富等优点。

近几十年来，我国科学技术快速进步，经济迅猛发展，各项基础建设稳步展开，对于各种矿产资源、能源、地下水资源等的需求快速增加。

同时，各项建设中遇到了许多工程问题，如公路建设中的地下空洞、煤田开采中的陷落柱、隧道开挖中的突水问题等等。

这些因素在一定程度上制约着我国经济的发展，而顺便电磁法的出现，利用其测量方面的优势，已经发展成为探测油气、金属和非金属矿产的一种重要方法，并且在深部地质构造研究，工程勘察、油气、矿产、水、地热勘探等领域得到了广泛的应用。

可以很好地保证资源供给，减少经济损失，加快建设进度。

2、研究现状2.1、研究历史对勘测工程工作的种种困难，把瞬变电磁法应用到地质勘探中的想法在上世纪30年代就有人提出来。

最初的时域电磁法是利用到了L.W.Blan在1993年获得专利，用电磁脉冲激发提供电偶极形成电场。

随后在前苏联有人提出了瞬变电磁测深法。

在50年代，前苏联、加拿大、美国等国已经开始就瞬变电磁法的理论与应用技术进行了深入的研究，同时期由J.R.Wait 提出了使用瞬变电磁场法寻找导电矿体的理念。

前苏联也基本已经建立了瞬变电磁法与野外施工的技术方法，更在70、80年代开展了大量的测量工作，特别是在二维和三维测量的方面就有了很大的进步，这使的瞬变电磁法在地质勘探上运用有了很大的发展。

TEM瞬变电磁法简述瞬变电磁法或称时间域电磁法（Transient Electromagnetic Method，简称TEM），是以地壳中岩（矿）石的导电性与导磁性差异为主要物质基础，根据电磁感应原理，以不接地回线（磁偶源）向被测地质体发射脉冲式电场作为场源（一次场）。

以此来激励地下介质的二次涡流场，并对二次场进行观测。

在发射脉冲的间隙利用接收回线（线圈）接收二次场，通过分析二次场随时间的变化特征，来获取地下介质的电性特征（电阻率），推断目标体的空间赋存位置、产状、埋深等信息。

图1瞬变电磁法原理图如图1所示，在地面布设发送回线，并给发送回线上供一个电流脉冲方波，在一次磁场的激励下，地质体将产生涡流，在一次场消失后，该涡流不会立即消失，它将有一个过渡(衰减)过程。

该过渡过程又产生一个衰减的二次磁场向地表传播，在回线一定范围内接收回线接收二次磁场。

1.2 TEM如何实现测深在瞬变过程早期阶段，高频谐波占主导地位。

由于高频的趋肤效应，涡旋电流主要集中在导电介质的表层附近且阻碍电磁场向地质体深处传播。

所以早期阶段主要反映地质体断面上部地质信息。

随着时间的推移，高频成分被导电介质吸收，从而低频成分占主导地位。

它在导电地质体中激发出很强的涡旋电流。

然而由于热损耗，这些涡旋电流场很快就消失了。

在瞬变过程的晚期，局部地质体中的涡流实际上全部消失，而在各个地层中的涡流磁场之间连续的相互作用使场均匀化和使电流均匀分布，晚期场将依赖于断面的总纵向电导。

1.3 TEM如何探测地质体信息在发送一次脉冲磁场的间歇期间，观测由地质体受激励引起的涡流产生的随时间变化的感应二次场的强度。

地质体介质被激励所感应的二次涡流场的强弱决定于地质体介质所耦合的一次脉冲磁场磁力线的多少，即二次场的大小与地下介质的电性有关：（1）低阻地质体感应二次场衰减速度缓慢，二次场电压较大；（2）高阻地质体感应二次场衰减速度较快，二次场电压较小。

根据二次场衰减曲线的特征，就可以判断被测地质体的电性、性质、规模和产状等，由于瞬变电磁仪接收的信号是二次涡流场的电动势（即二次电位），因此，瞬变电磁作为一种时间域的人工源地球物理电磁感应探测方法，是根据地质构造本身存在的物性差异来间接判断相关地质现象的一种有效的地质勘探手段。
