下载文档原格式

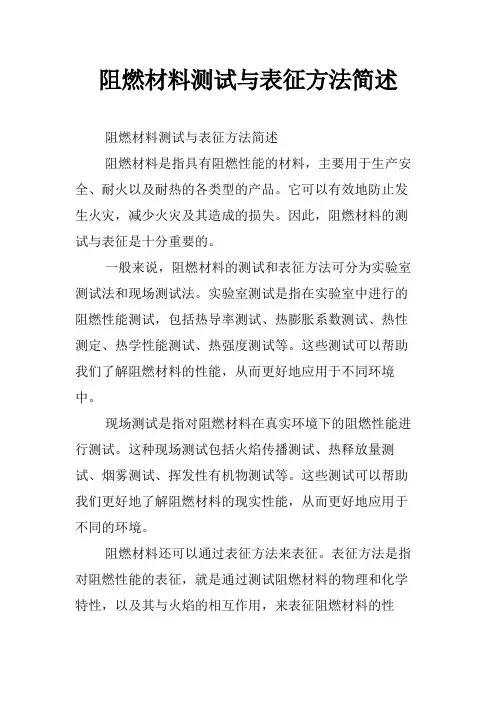

阻燃材料测试与表征方法简述
阻燃材料测试与表征方法简述
阻燃材料是指具有阻燃性能的材料，主要用于生产安全、耐火以及耐热的各类型的产品。
它可以有效地防止发生火灾，减少火灾及其造成的损失。
因此，阻燃材料的测试与表征是十分重要的。
一般来说，阻燃材料的测试和表征方法可分为实验室测试法和现场测试法。
实验室测试是指在实验室中进行的阻燃性能测试，包括热导率测试、热膨胀系数测试、热性测定、热学性能测试、热强度测试等。
这些测试可以帮助我们了解阻燃材料的性能，从而更好地应用于不同环境中。
现场测试是指对阻燃材料在真实环境下的阻燃性能进行测试。
这种现场测试包括火焰传播测试、热释放量测试、烟雾测试、挥发性有机物测试等。
这些测试可以帮助我们更好地了解阻燃材料的现实性能，从而更好地应用于不同的环境。
阻燃材料还可以通过表征方法来表征。
表征方法是指对阻燃性能的表征，就是通过测试阻燃材料的物理和化学特性，以及其与火焰的相互作用，来表征阻燃材料的性
能。
常用的表征方法有热导率测试、热膨胀系数测试、热性测定、热学性能测试、热强度测试等。
以上是阻燃材料测试与表征方法的简述。
总之，阻燃材料的测试和表征是非常重要的，它可以帮助我们更好地了解阻燃材料的性能，从而更好地应用于不同的环境中。
阻燃测试阻燃测试是一种用来评估材料防止燃烧的性能的常见方法。
在很多应用中，材料的阻燃性能是至关重要的，特别是在建筑、汽车、电气设备和电子产品等领域。
阻燃测试帮助确定材料在遭受火灾时是否会产生有害的烟雾和毒气。
本文将介绍阻燃测试的类型、标准和常见的测试方法。
阻燃测试通常包括评估材料的燃烧性能、火焰传播性能和防火性能。
各种不同的指标和参数被用来评估这些特性，其中一些常见的指标包括燃烧速度、火焰延伸距离和产生的烟雾和毒气的量。
以下是一些常见的阻燃测试的类型：1. 垂直燃烧测试（V-0、V-1、V-2等级）：这种测试用来评估材料在垂直方向上的火焰传播性能。
材料按照一定规格制成垂直燃烧测试样品，然后将样品放置在火焰下方，观察其燃烧性能。
根据燃烧速度和燃烧时间，可以将材料分为不同的等级。
2. 水平燃烧测试（HB等级）：这种测试用来评估材料在水平方向上的火焰传播性能。
测试样品按照一定规格制成水平燃烧测试样品，然后将样品的一端点燃，观察火焰的传播情况。
根据火焰传播的速度和传播的距离，可以将材料分为不同的等级。
3. 融滴测试（球形融滴、炽焰飞射物等级）：这种测试用来评估材料在火灾中产生的球形融滴和其他飞射物的数量和距离。
材料按照一定规格制成融滴测试样品，然后放置在火焰下方，观察融滴的数量和距离。
根据融滴和飞射物的情况，可以将材料分为不同的等级。
4. 烟雾密度测试（光学密度、暗暗密度等级）：这种测试用来评估材料在火灾时产生的烟雾的密度。
测试样品按照一定规格制成烟雾密度测试样品，然后将其加热，观察产生的烟雾的密度。
根据烟雾的密度，可以将材料分为不同的等级。
除了以上提到的几种测试，还有其他一些阻燃测试方法，如氧指数测试、热解气体测试等。
这些测试方法可以根据被测试材料的具体特性和使用环境的需求进行选择。
不同的行业和地区通常会采用不同的阻燃测试标准，以确保材料符合特定的要求。
阻燃测试的结果对于选择合适的材料至关重要。
根据测试结果，可以确定材料是否适用于特定的应用，以及应该采取哪些措施来改善阻燃性能。
阻燃性能测试方法、标准大汇总需要做阻燃性能测试的产品有很多，比如防火/耐火材料制品、建筑材料制品、塑料材料制品、涂料产品等等，这些产品对阻燃性能的要求都会很高，而阻燃性能的测试方法还是很多的，今天我们就常见的水平燃烧试验方法、垂直燃烧试验方法、氧指数法这三种阻燃性试验，从标准到具体检测方法为大家详细介绍一下。
一、阻燃性能测试之水平燃烧试验方法水平燃烧试验法是在实验室条件下测试试样水平支撑下的燃烧性能。
水平燃烧试验方法标准有很多，主要是在电线电缆、塑料、皮革、毛毯的测试。
1、水平燃烧试验检测标准GB/T 12666.2-2008 单根电线电缆燃烧试验方法第2部分：水平燃烧试验GB/T 8332-2008 泡沫塑料燃烧性能试验方法水平燃烧法MH/T 6047-2008 航空毛毯四层水平燃烧试验方法QB/T 2729-2005 皮革物理和机械试验水平燃烧性能的测定2、水平燃烧试验具体测试方法（1）试验装置试验在燃烧箱内进行，箱体左内侧装有一支内径为 9.5mm 的本生灯。
其内右侧有固定试件的试件夹。
本生灯向上倾斜 45 度，并装有进退装置。
试验用燃气为天然气、石油气或煤气，并备有秒表及卡尺。
（2）试验方法A．试件制备每种材料需 5 个试件，每个试件要求平整光滑，无气泡，长 125±5mm，宽13.0±0.3mm，厚 3.0±0.2mm，对厚度为 2-13mm 的试样也可进行试验，但其结果只能在同样厚度之间比较。
B．试验步骤首先在试样的宽面上距点火源 25mm 和 100mm 处各划一条标线，再将试件以长轴水平放置，其横截面轴线与水平成 45 度角固定在试件夹上。
在其下方 300mm 处放置一个水盘。
点燃本生灯，调节火焰长度为 25mm并成蓝色火焰，将火焰内核的尖端施用与试样下沿约 6mm 长度。
并开始计时，施加火焰时间为 30 秒。
在此期间内不得移动本生灯，但在试验中，若不到 30 秒时间试件已燃烧到第一标线，应立即停止施加火焰。

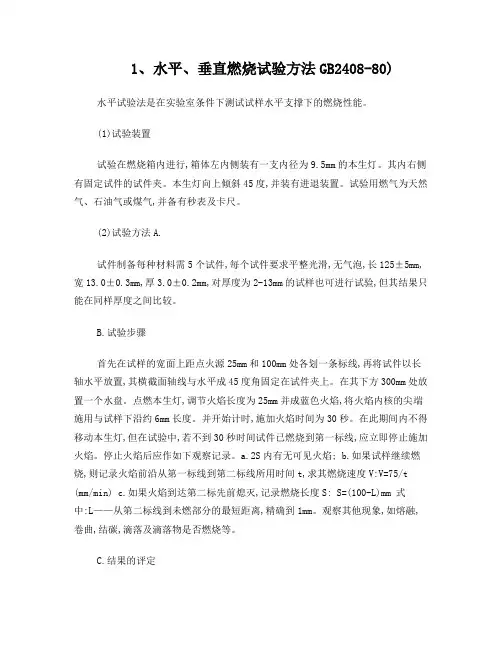

1、水平、垂直燃烧试验方法GB2408-80)水平试验法是在实验室条件下测试试样水平支撑下的燃烧性能。
(1)试验装置试验在燃烧箱内进行,箱体左内侧装有一支内径为9.5mm的本生灯。
其内右侧有固定试件的试件夹。
本生灯向上倾斜45度,并装有进退装置。
试验用燃气为天然气、石油气或煤气,并备有秒表及卡尺。
(2)试验方法A.试件制备每种材料需5个试件,每个试件要求平整光滑,无气泡,长125±5mm,宽13.0±0.3mm,厚3.0±0.2mm,对厚度为2-13mm的试样也可进行试验,但其结果只能在同样厚度之间比较。
B.试验步骤首先在试样的宽面上距点火源25mm和100mm处各划一条标线,再将试件以长轴水平放置,其横截面轴线与水平成45度角固定在试件夹上。
在其下方300mm处放置一个水盘。
点燃本生灯,调节火焰长度为25mm并成蓝色火焰,将火焰内核的尖端施用与试样下沿约6mm长度。
并开始计时,施加火焰时间为30秒。
在此期间内不得移动本生灯,但在试验中,若不到30秒时间试件已燃烧到第一标线,应立即停止施加火焰。
停止火焰后应作如下观察记录。
a.2S内有无可见火焰; b.如果试样继续燃烧,则记录火焰前沿从第一标线到第二标线所用时间t,求其燃烧速度V:V=75/t (mm/min) c.如果火焰到达第二标先前熄灭,记录燃烧长度S: S=(100-L)mm 式中:L——从第二标线到未燃部分的最短距离,精确到1mm。
观察其他现象,如熔融,卷曲,结碳,滴落及滴落物是否燃烧等。
C.结果的评定每个试验按下列归类a.GB2408-80/Ⅰ:试样在火源撤离后2s 内熄灭b.GB2408-80/Ⅱ:火焰前沿在到达第二标先前熄灭,此时应报告试样燃烧长度S (如燃烧长度50mm,报告为GB2408-80/Ⅱ-50mm)c.GB2408-80/Ⅲ:火焰前沿到达或超过第二标线,此时应报告燃烧速度V (如燃烧速度为20mm/min 报告为GB2408-80/Ⅲ-20mm/min). 试验结果以5个试件中数字最大的类别作为材料的评定结果,并报告最大燃烧长度或燃烧速度。
阻燃类材料阻燃性能检测方法阻燃类材料阻燃性试验方法和判定标准一、阻燃电缆的试验方法及判定标准（水平燃烧法）：1、试验工具准备：1.1、喷灯：作为引燃源应符合GB/Z 5169.15-2001中4.2.1规定的实验室喷灯。
1.2、固定喷灯底座用楔子：应能将喷灯灯管从竖直位置旋转至与竖直位置成20°夹角，同时使灯管口平面与灯管纵轴线的交点和试验火焰的内锥及试样表面点之间的距离应为40mm的供火位置。
喷灯处于供火位置时，喷灯灯管纵轴线应处于正交于试样纵轴线同时通过试样中点的垂面内，使试验火焰的蓝色内锥正好触及试样表面中心线中点。
1.3、试验室：试验室应能密闭，并配备气密的玻璃窗框、门或其它装置以便于操作设备和观察。
实验室内部每条直线尺寸应至少为610mm或更长。
且实验室至少有4m3的容积，包括排气通道的体积，排气通道的高度不小于300mm。
1.4、秒表：最小分度值为0.01s。
2、试样截取：从成品电线电缆截取试样三段，长约250mm。
3、试样处理：实验前，试样、设备和周围空气应在23±5℃的温度下达到热平衡，整改试验期间周围空气温度应恒定在这个温度。
4、试验方法：4.1、将试样夹在电缆支架上。
4.2、点燃试验用喷灯，将火焰总高度调整到125mm，蓝色内锥高度为40mm。
4.3、将喷灯移动到电缆中心线位置，调整喷灯高度使蓝色内锥火焰与试样表内距离为40mm，开始计时。
供火时间为30秒。
4.4、计时30秒期间，不断左右摆动（喷灯与水平线夹角20°范围内）喷灯。
4.5、燃烧时间30秒，然后移去喷灯，注意观察试件的续燃情况,并用秒表记下试样的续燃时间。
4.6、待试样续燃结束后，取下试件，用棉布擦净试件表现，用钢尺测量试件的炭化长度。
4.7、按同样的方法对其余2根试样进行同样试验，并记录碳化长度。
5、结果判定：5.1、试样持续燃烧时间不超过1min，且碳化长度不超过100mm 判定为合格；两个参数其中有一个参数未达到要求则判定为不合格。
阻燃性能的测试及标准阻燃性能是指材料在火灾条件下的抗燃烧性能。
对于一些特定的应用领域，如建筑材料、电气设备、交通工具等，阻燃性能是十分重要的。
因此，对材料的阻燃性能进行测试并制定相应的标准是必不可少的。
首先，我们来看一下阻燃性能的测试方法。
目前，常用的测试方法包括垂直燃烧测试、水平燃烧测试、热释放测试等。
其中，垂直燃烧测试是通过在实验室条件下将材料进行垂直燃烧，观察其燃烧性能来评定材料的阻燃性能。
水平燃烧测试则是将材料放置在水平位置，通过火焰的传播情况来评定其阻燃性能。
而热释放测试则是通过监测材料在燃烧过程中释放的热量来评定其阻燃性能。
这些测试方法可以全面地评定材料的阻燃性能，为制定标准提供了依据。
其次，关于阻燃性能的标准制定。
针对不同的材料和应用领域，制定了相应的阻燃性能标准。
这些标准包括了材料的燃烧性能要求、测试方法、评定标准等内容。
例如，在建筑材料领域，国家标准《建筑材料燃烧性能分级》（GB8624）规定了建筑材料的燃烧性能分级，对于不同级别的建筑材料有不同的阻燃要求。
而在电气设备领域，国际电工委员会（IEC）发布了IEC 60332系列标准，用于评定电线电缆的阻燃性能。
这些标准的制定，为不同领域的阻燃材料提供了统一的测试和评定依据，保障了材料的安全性和可靠性。
除了以上提到的测试方法和标准制定外，还有一些其他因素也会影响材料的阻燃性能。
例如材料的成分、结构、加工工艺等都会对阻燃性能产生影响。
因此，在实际生产中，除了遵循相关的测试方法和标准外，还需要对材料的生产过程进行严格控制，确保材料的阻燃性能符合要求。
综上所述，阻燃性能的测试及标准是保障材料安全性的重要手段。
通过科学的测试方法和严格的标准制定，可以有效评定材料的阻燃性能，保障其在不同应用领域的安全使用。
同时，生产企业也应加强对材料生产过程的控制，确保材料的阻燃性能符合要求。
只有这样，才能更好地保障人们的生命财产安全。
