塑胶件阻燃测试方法和标准
塑胶件阻燃测试方法和标准Revised as of 23 November 2020等级代表HB 水平燃烧 (Horizontal Burn) ，仅有一个等级可能。
V 垂直燃烧 (Vertical Burn) ，有 3 个等级： V-0 是最高， V-1 较低，然后是 V-2 。
5V 垂直燃烧 (Vertical Burn) ，使用大型 125mm 火焰，有 1 个或 2 个等级 5V-A 或5V-B 。
VTM 垂直薄材料 (Vertical Thin Material) ，和 V 等级之可能性类型相同，但在 V 后面加 TM 。
测试有 3 个主要的层级：1. 20mm 火焰，判定结果 HB 、 V-0 、 V-1 或 V-2 的等级2. 125mm 火焰，判定结果 5V-A 或 5V-B 的等级3. 20mm 火焰针对薄材料，判定结果 VTM-0 、 VTM-1 或 VTM-2 的等级任何材料针对 V-0 、 V-1 或 V-2 等级的可能性之起始点都是开始于 20mm 火焰的测试。
所有的三个等级基于该单一个测试。
等级是视测试结果而定；针对这些等级的各别并没有独立的测试。
V 等级需要 5 个样品， HB 只需要 3 个。
当开始以 V 测试但若材料在前 2 个样品显示出不良特性时可以使用所剩下的第 3 个样品转换测试到 HB 。
当材料测试成为 V-0 时，该材料可以接着用 125mm 火焰测试看看 5V-A 或 5V-B等级之可能性。
但是仅有在该材料通过 V-0 等级时才可以施行该 VTM 测试。
若材料很薄，则不能依任何 V 等级测试之，因为材料在火焰的热度中会 " 飘动 " 该材料应该被当成一个薄材料以 VTM 测试程序来测试。
同样地，仅有在该材料没通过或无法依据 V 测试程序适当地测试时才可以施行该 VTM 测试。
耐燃等级— UL 颁布针对单一材料，UL 应该仅颁布一个等级。
塑料阻燃性能测试方法和标准..
阻燃科学与技术
塑料阻燃性能测试方法和标准
现行的大多数评价材料阻燃性能的测试方法，大都 是小型试验（bench scale），其试验结果不能用来 全面衡量材料在真实火灾中的实际行为，而只能用 来在试验条件下相对比较不同材料的阻燃性，且即 使这种比较也是有一定局限的。 这种小型测定法仍然为各国所普遍采用和用于工业 产品阻燃性能的评价，并已为国际和一些国家组织 颁发为标准。
测定-测定前，试件应在21℃，相对湿度低于55%下 保持48h。试验时试件系平稳放置于室内一角的称量 台上，以四方形丙烷点火器点燃试件80s。 满足下述两组试验结果的材料可通过TB133试验： 第一组： 天花板下气体温度上升值≤111.1℃； 室中心1.22m高处气体温度上升值≤27.8℃； 室中心1.22m高处烟雾不透明度≤75%； 室内气体中一氧化碳含量大于或等于0.1%的时间不 超过5min； 试件10min内燃烧失重≤1.36kg。
测定泡沫塑料可燃性的大型试验（CAL TB133法） 用于测定公共场所和具有高度危险场所的座椅沙发 （聚氨酯泡沫塑料）阻燃性的大型燃烧试验。 装置-燃烧试验室，3.66m（长）×3.05m(宽） ×2.44m(高）。门外装有排气罩，罩上接直径 0.41m排气管和洗气管。排气管上装有热电偶温度 计、流速计、烟雾计及燃烧气体取样器。在试验室 天花板上也装有热电偶温度计及燃烧气体取样品。 试样-聚氨酯泡沫塑料座椅沙发实物或座垫实物。
UL 94V-0、V-1、V-2垂直燃烧测定判别指标
V-0 V-1 5 2 10 30 50 否 否 5 2 30 60 250 否 否 V-2 5 2 30 60 250 是 否
试样燃烧行为 试样数 点燃次数 每次点燃后单个试样最长有焰燃烧时间/s 第二次点燃后单个试样最长无焰燃烧时间/s 5个试样10次点燃后最长有焰燃烧总时间/s 有无熔滴和熔滴是否引燃棉花 是否燃烧到固定夹
塑料阻燃性能测试方法和标准
现行的大多数评价材料阻燃性能的测试方法，大都 是小型试验（bench scale），其试验结果不能用来 全面衡量材料在真实火灾中的实际行为，而只能用 来在试验条件下相对比较不同材料的阻燃性，且即 使这种比较也是有一定局限的。 这种小型测定法仍然为各国所普遍采用和用于工业 产品阻燃性能的评价，并已为国际和一些国家组织 颁发为标准。
测定-测定前，试件应在21℃，相对湿度低于55%下 保持48h。试验时试件系平稳放置于室内一角的称量 台上，以四方形丙烷点火器点燃试件80s。 满足下述两组试验结果的材料可通过TB133试验： 第一组： 天花板下气体温度上升值≤111.1℃； 室中心1.22m高处气体温度上升值≤27.8℃； 室中心1.22m高处烟雾不透明度≤75%； 室内气体中一氧化碳含量大于或等于0.1%的时间不 超过5min； 试件10min内燃烧失重≤1.36kg。
测定泡沫塑料可燃性的大型试验（CAL TB133法） 用于测定公共场所和具有高度危险场所的座椅沙发 （聚氨酯泡沫塑料）阻燃性的大型燃烧试验。 装置-燃烧试验室，3.66m（长）×3.05m(宽） ×2.44m(高）。门外装有排气罩，罩上接直径 0.41m排气管和洗气管。排气管上装有热电偶温度 计、流速计、烟雾计及燃烧气体取样器。在试验室 天花板上也装有热电偶温度计及燃烧气体取样品。 试样-聚氨酯泡沫塑料座椅沙发实物或座垫实物。
UL 94V-0、V-1、V-2垂直燃烧测定判别指标
V-0 V-1 5 2 10 30 50 否 否 5 2 30 60 250 否 否 V-2 5 2 30 60 250 是 否
试样燃烧行为 试样数 点燃次数 每次点燃后单个试样最长有焰燃烧时间/s 第二次点燃后单个试样最长无焰燃烧时间/s 5个试样10次点燃后最长有焰燃烧总时间/s 有无熔滴和熔滴是否引燃棉花 是否燃烧到固定夹
塑料阻燃性能测试方法和标准.. 共57页共59页
END
•
29、在一切能够接受法律支配的人类 的状态 中，哪 里没有 法律， 那里就 没有自 由。— —洛克
•
30、风俗可以造就法律，也可以废除 法律。 ——塞·约翰逊
页
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃
塑料阻燃性能测试方法和标准.. 共57
ห้องสมุดไป่ตู้
•
26、我们像鹰一样，生来就是自由的 ，但是 为了生 存，我 们不得 不为自 己编织 一个笼 子，然 后把自 己关在 里面。 ——博 莱索
•
27、法律如果不讲道理，即使延续时 间再长 ，也还 是没有 制约力 的。— —爱·科 克
•
28、好法律是由坏风俗创造出来的。 ——马 克罗维 乌斯
SGSflammabilityteststandard塑料可燃性测试标准精品PPT课件
第三阶段：引燃过程。当第二阶段热降解反应生成可燃物的浓度达到着 火极限后，与大气中的氧气相遇。
2
阻燃机理
塑料中按一定比例加入阻燃剂，可使氧指数增大，阻燃效果明显。当然，氧指 数只是表示材料可燃性和阻燃剂的阻燃性，还应采用一系列的参量，如热自燃临界 参量、热点燃能量、热自燃温度等。一般说来，含有阻燃剂的塑料在燃烧时，阻燃 剂是在不同反应区域内（气相、*凝聚相）多方面起作用的。对于不同材料，阻燃 剂的作用也可能不同。
5）评判标准：表7-1 评判条件 每个单独样品的余焰时间t1或t2 5个样品总的余焰时间t1+t2
第二次取走火焰后每个样品余焰加余灼时间t2+t3 是否烧及支架 燃烧颗粒或滴落物是否点燃铺底棉花
V-0 ≤10s ≤50s
≤30s 无 无
V-1 ≤30s ≤250s
≤60s 无 无
V-2 ≤30s ≤250s
材料阻燃性的一般描述参数
(1)点燃性和可燃性：即被引燃的难易程度； (2)火焰传播速度：即火焰沿材料表面的蔓延速度； (3)耐火性：即火穿透材料构件的速度； (4)释放速度（HRR）：即材料燃烧时放出的热量和放
出的速度； (5)自熄的难易程度； (6)生烟性：包括生烟量，烟的释放速度及烟的组成； (7)有毒气体的生成：包括气体量、释放速度及组成
6
例子1：UL 94 V-0 V-1 V-2测试（ASTM D 3801, IEC 707, or ISO 1210)
1) 试验装置 : 垂直/水平燃烧装置
2) 试样尺寸：长125mm, 宽13mm, 厚 0.8mm, 1.6mm, 3.2mm
3) 样品预处理:
第一组: 放置在23±2℃, RH50±5%的环境下处理40h以上 第二组: 70±2℃的烘箱中处理168h 4) 燃烧过程： 火焰高度20mm 第一次施加火焰时间10s，记录余焰时间t1 第二次施加火焰时间10s，记录余焰时间t2和余灼时间t3
2
阻燃机理
塑料中按一定比例加入阻燃剂，可使氧指数增大，阻燃效果明显。当然，氧指 数只是表示材料可燃性和阻燃剂的阻燃性，还应采用一系列的参量，如热自燃临界 参量、热点燃能量、热自燃温度等。一般说来，含有阻燃剂的塑料在燃烧时，阻燃 剂是在不同反应区域内（气相、*凝聚相）多方面起作用的。对于不同材料，阻燃 剂的作用也可能不同。
5）评判标准：表7-1 评判条件 每个单独样品的余焰时间t1或t2 5个样品总的余焰时间t1+t2
第二次取走火焰后每个样品余焰加余灼时间t2+t3 是否烧及支架 燃烧颗粒或滴落物是否点燃铺底棉花
V-0 ≤10s ≤50s
≤30s 无 无
V-1 ≤30s ≤250s
≤60s 无 无
V-2 ≤30s ≤250s
材料阻燃性的一般描述参数
(1)点燃性和可燃性：即被引燃的难易程度； (2)火焰传播速度：即火焰沿材料表面的蔓延速度； (3)耐火性：即火穿透材料构件的速度； (4)释放速度（HRR）：即材料燃烧时放出的热量和放
出的速度； (5)自熄的难易程度； (6)生烟性：包括生烟量，烟的释放速度及烟的组成； (7)有毒气体的生成：包括气体量、释放速度及组成
6
例子1：UL 94 V-0 V-1 V-2测试（ASTM D 3801, IEC 707, or ISO 1210)
1) 试验装置 : 垂直/水平燃烧装置
2) 试样尺寸：长125mm, 宽13mm, 厚 0.8mm, 1.6mm, 3.2mm
3) 样品预处理:
第一组: 放置在23±2℃, RH50±5%的环境下处理40h以上 第二组: 70±2℃的烘箱中处理168h 4) 燃烧过程： 火焰高度20mm 第一次施加火焰时间10s，记录余焰时间t1 第二次施加火焰时间10s，记录余焰时间t2和余灼时间t3
阻燃测试方法(UL知识)PPT课件
脱脂棉引燃
V0 ≤10s ≤50s ≤30s NO NO
脱脂棉：50×50×6mm
V1 ≤30s ≤250s ≤60s NO NO
V2 ≤30s ≤250s ≤60s NO YES
19
UL94燃烧测试
V测试重测条件
如果一套5份样本中只有一份样本不符合以上 要求，用另一套样本进行重测。
V0: 51-55s V1和V2: 251-255s
10
UL塑料测试概况
V测试和VTM测试区别 V测试的厚度：0.25-13mm VTM测试的厚度：0-0.025mm 0.025-0.25mm的可以随意选择
11
UL塑料测试概况
不符合要求的样品 1、尺寸（倒角） 2、包装 3、污染（记号，标识）
12
UL塑料测试概况
Relative Thermal Index (RTI) 相对热指数：该温度条件下，材料在10万小
16
UL94燃烧测试
样本条件
1、23±2℃和50±5％RH下放置至少48小时 2、在70±1℃下放置168小时，然后在23±2℃的干燥器中
冷却4小时 3、实验室温度为15－35℃，湿度为45－75％ 4、干燥器中的棉花至少在使用24小时前放入 5、样本和棉花应在30分钟内使用
17
UL94燃烧测试
整的百格测试 分析测试：尺寸稳定性，比重，热变形，吸水性 其他性能：老化，UV/浸水，LTTA（长期高温老化）
3
UL塑料测试概况
UL塑料类别和标准
类别：QMFZ2/OCDT2-塑料 QMRX2-金属化零件 QMMY2-成品零件 QMTO2-用于季节性和假日装饰性产品的聚合材料
标准：UL94,UL746A,UL746D UL746B和UL746C与ASTM的部分标准相似
V0 ≤10s ≤50s ≤30s NO NO
脱脂棉：50×50×6mm
V1 ≤30s ≤250s ≤60s NO NO
V2 ≤30s ≤250s ≤60s NO YES
19
UL94燃烧测试
V测试重测条件
如果一套5份样本中只有一份样本不符合以上 要求，用另一套样本进行重测。
V0: 51-55s V1和V2: 251-255s
10
UL塑料测试概况
V测试和VTM测试区别 V测试的厚度：0.25-13mm VTM测试的厚度：0-0.025mm 0.025-0.25mm的可以随意选择
11
UL塑料测试概况
不符合要求的样品 1、尺寸（倒角） 2、包装 3、污染（记号，标识）
12
UL塑料测试概况
Relative Thermal Index (RTI) 相对热指数：该温度条件下，材料在10万小
16
UL94燃烧测试
样本条件
1、23±2℃和50±5％RH下放置至少48小时 2、在70±1℃下放置168小时，然后在23±2℃的干燥器中
冷却4小时 3、实验室温度为15－35℃，湿度为45－75％ 4、干燥器中的棉花至少在使用24小时前放入 5、样本和棉花应在30分钟内使用
17
UL94燃烧测试
整的百格测试 分析测试：尺寸稳定性，比重，热变形，吸水性 其他性能：老化，UV/浸水，LTTA（长期高温老化）
3
UL塑料测试概况
UL塑料类别和标准
类别：QMFZ2/OCDT2-塑料 QMRX2-金属化零件 QMMY2-成品零件 QMTO2-用于季节性和假日装饰性产品的聚合材料
标准：UL94,UL746A,UL746D UL746B和UL746C与ASTM的部分标准相似

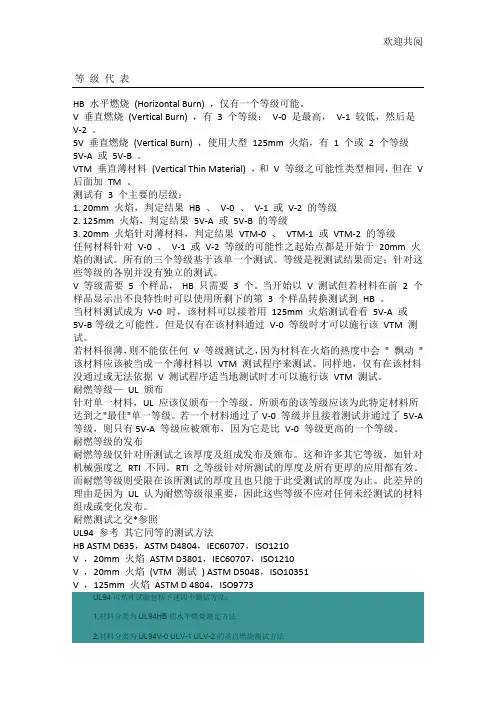

塑胶件阻燃测试方法和标准
欢迎共阅
等 级 代 表
HB 水平燃烧 (Horizontal Burn) ，仅有一个等级可能。
V 垂直燃烧 (Vertical Burn) ，有 3 个等级： V-0 是最高， V-1 较低，然后是 V-2 。
5V 垂直燃烧 (Vertical Burn) ，使用大型 125mm 火焰，有 1 个或 2 个等级 5V-A 或 5V-B 。
VTM 垂直薄材料 (Vertical Thin Material) ，和 V 等级之可能性类型相同，但在 V 后面加 TM 。
" 耐燃测试之交*参照
UL94 参考 其它同等的测试方法
HB ASTM D635，ASTM D4804，IEC60707，ISO1210 V ，20mm 火焰 ASTM D3801，IEC60707，ISO1210 V ，20mm 火焰 (VTM 测试 ) ASTM D5048，ISO10351 V ，125mm 火焰 ASTM D 4804，ISO9773
UL94可然性试验包括下述四个测试方法： 1,材料分类为UL94HB 的水平燃烧测定方法
2,材料分类为UL94V-0 ULV-1 ULV-2的垂直燃烧测试方法
如果一组５个试样中有一个不符合表中要求应再取一组试样进行试验，第二组５个试样应全部符合要求。
如果第二组仍有一个试样不符合表中相应要求，则以两组中数值最大的级别作为该材料的级别。
如果试验结果超出ＦＶ－２项应要求，则该材料不能采用垂直燃烧法评定。
阻燃材料学材料阻燃性能测试方法和标准PPT课件
第29页/共46页
2021/7/31
表5-8 一些材料的最大比光密度和比光密度达到 D16
第30页/共46页
2021/7/31
表5-8 一些材料的最大比光密度和比光密度达到 D16
第31页/共46页
2021/7/31
表5-8 一些材料的最大比光密度和比光密度达到 D16
第32页/共46页
2021/7/31
第21页/共46页
2021/7/31
第四节 释热性的测定
⑥ 火灾性能指数(FPI）。 FPI是TTI对PHRR的比值，它与 大型火灾中达到闪燃的时间(闪燃前人员可以疏散，所以此时 间即可供疏散人员的时间)有关。此值越高，火灾危险性越小 ；
⑦ CO及C02生成量； ⑧ 成炭率； ⑨ 引燃时间(TTI)。TTI是使材料整个表面产生持续发生有 焰燃烧所需的时间，通常以目视测定。 通过这些参数，可预测材料在大型燃烧试验时的释热率， 研究小型阻燃试验结果与大型阻燃试验结果的关系，并能分 析阻燃剂的性能和估计阻燃材料在真实火灾中的危险程度。
第26页/共46页
2021/7/31
第四节 释热性的测定
二、OSU量热仪法 ASTM E906采用OSU量热仪测定塑料的释热速率。此量 热仪的主要组成为绝热外箱(0.89m×0.46m×0.20m)、电加 热辐射板(0.35m×0.46m，辐射面积为0.25m×0.25m)及点燃 装置(见图5-12)。试验时，试样(15cm×15cm)垂直放置，与 辐射板的距离可为0～0.18m，最大热流量可为100kW/m2． 空气由入门以恒定流速通过机箱。记录空气入口和出口温度 及箱壁温度(仪器则事先用已知的气体火焰标定)，根据每单 位暴露表面的能量计算释热速率。OSU量热仪也可测定烟和 有毒气体(如CO、CO2、N0x、HCN及HBr)及氧耗量。
塑料阻燃指标-UL94测试方法及等级16页PPT
塑料阻燃指标-UL94测试方法及等级
11、不为五斗米折腰。 12、芳菊开林耀归去来兮，田蜀将芜胡不归。 14、酒能祛百虑，菊为制颓龄。 15、春蚕收长丝，秋熟靡王税。
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
塑料阻燃性能测试方法和标准
❖ 测试-在400℃高温下，先调好空气流速，待空气温 度恒定，降低试样盘位置，使之进入炉内，然后立 即开始计时，并点燃引火源。
❖ 若试样在5min内点燃，则降低空气温度，更换试样， 重新测试。相反，若试样在5min内仍不点燃，则提 高空气温度，重新测试。记录发生闪光的最低空气 温度。即试样最低闪燃温度。试样自燃温度可采用 与上述相类似的方法测定，但无需点火源。
❖ UL 94V-0、V-1、V-2垂直燃烧测定判别指标
试样燃烧行为
试样数 点燃次数 每次点燃后单个试样最长有焰燃烧时间/s 第二次点燃后单个试样最长无焰燃烧时间/s 5个试样10次点燃后最长有焰燃烧总时间/s 有无熔滴和熔滴是否引燃棉花 是否燃烧到固定夹
V-0 V-1 V-2
55 5 22 2 10 30 30 30 60 60 50 250 250 否否 是 否否 否
❖ 热释放速率
❖ 热释放速率（Heat Release Rate，简称HRR）， 是指材料被点燃后，单位面积试样释放热量的速 率，单位为KW/m2。锥形量热仪能给出材料燃烧 过程中HRR随时间的动态变化，HRR的最大值称 为热释放速率峰值（pkHRR）。热释放速度被认 为是测量火灾发展和传播最重要的参数，它提供 了火灾尺寸的量度，因此HRR也被称为火强度。
❖ 测定泡沫塑料可燃性的大型试验（CAL TB133法）
❖ 用于测定公共场所和具有高度危险场所的座椅沙发 （聚氨酯泡沫塑料）阻燃性的大型燃烧试验。
❖ 装置-燃烧试验室，3.66m（长）×3.05m(宽） ×2.44m(高）。门外装有排气罩，罩上接直径 0.41m排气管和洗气管。排气管上装有热电偶温度 计、流速计、烟雾计及燃烧气体取样器。在试验室 天花板上也装有热电偶温度计及燃烧气体取样品。

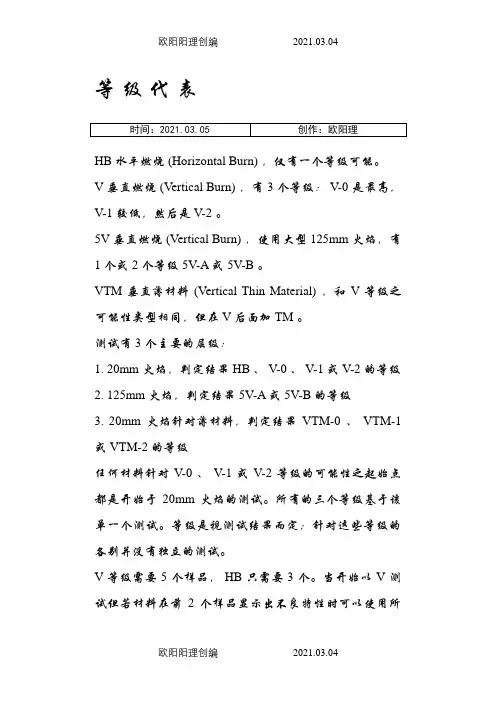

塑胶件阻燃测试方法和标准之欧阳理创编
等级代表HB 水平燃烧 (Horizontal Burn) ，仅有一个等级可能。
V 垂直燃烧 (Vertical Burn) ，有 3 个等级： V-0 是最高，V-1 较低，然后是 V-2 。
5V 垂直燃烧 (Vertical Burn) ，使用大型 125mm 火焰，有1 个或 2 个等级 5V-A 或 5V-B 。
VTM 垂直薄材料(Vertical Thin Material) ，和 V 等级之可能性类型相同，但在 V 后面加 TM 。
测试有 3 个主要的层级：1. 20mm 火焰，判定结果 HB 、 V-0 、 V-1 或 V-2 的等级2. 125mm 火焰，判定结果 5V-A 或 5V-B 的等级3. 20mm 火焰针对薄材料，判定结果VTM-0 、VTM-1 或 VTM-2 的等级任何材料针对 V-0 、 V-1 或 V-2 等级的可能性之起始点都是开始于20mm 火焰的测试。
所有的三个等级基于该单一个测试。
等级是视测试结果而定；针对这些等级的各别并没有独立的测试。
V 等级需要 5 个样品， HB 只需要 3 个。
当开始以 V 测试但若材料在前2 个样品显示出不良特性时可以使用所剩下的第 3 个样品转换测试到 HB 。
当材料测试成为 V-0 时，该材料可以接着用 125mm 火焰测试看看 5V-A 或 5V-B等级之可能性。
但是仅有在该材料通过 V-0 等级时才可以施行该 VTM 测试。
若材料很薄，则不能依任何V 等级测试之，因为材料在火焰的热度中会" 飘动" 该材料应该被当成一个薄材料以VTM 测试程序来测试。
同样地，仅有在该材料没通过或无法依据V 测试程序适当地测试时才可以施行该VTM 测试。
耐燃等级— UL 颁布针对单一材料，UL 应该仅颁布一个等级。
所颁布的该等级应该为此特定材料所达到之"最佳"单一等级。
若一个材料通过了V-0 等级并且接着测试并通过了5V-A等级，则只有5V-A 等级应被颁布，因为它是比V-0 等级更高的一个等级。
塑料阻燃指标-UL测试方法及等级-精共16页
塑料阻燃指标-UL测试方法及等级-精
41、俯仰终宇宙，不乐复何如。 42、夏日长抱饥，寒夜无被眠。 43、不戚戚于贫贱，不汲汲于富贵。 44、欲言无予和，挥杯劝孤影。 45、盛年不重来，一日难再晨。及时 当勉励 ，岁月 不待人 。
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称
41、俯仰终宇宙，不乐复何如。 42、夏日长抱饥，寒夜无被眠。 43、不戚戚于贫贱，不汲汲于富贵。 44、欲言无予和，挥杯劝孤影。 45、盛年不重来，一日难再晨。及时 当勉励 ，岁月 不待人 。
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阻燃科学与技术
1
塑料阻燃性能测试方法和标准
❖ 现行scale），其试验结果不能用来 全面衡量材料在真实火灾中的实际行为，而只能用 来在试验条件下相对比较不同材料的阻燃性，且即 使这种比较也是有一定局限的。
❖ 这种小型测定法仍然为各国所普遍采用和用于工业 产品阻燃性能的评价，并已为国际和一些国家组织 颁发为标准。
❖ 每个样品应测定5个试样，并取最大的燃烧速度或 燃烧长度作为材料评定标准。
❖ 对厚为3-13mm的试样，如燃烧速度不大于 38mm/min；或对厚小于3mm试样，燃烧速度不大 于76mm/min；或试样燃烧100mm前火即熄灭，则 该塑料可划归94HB级。
12
❖ （2）材料分类为94V-0，94V-1及94V-2的垂直燃 烧试验
6
❖ 塑料极限氧指数的测定(LOI, Limited Oxygen Index)
❖ 在规定条件下，试样在氮、氧混合气体中，维持平 衡燃烧所需的最低氧浓度（体积百分含量）。
❖ 装置-氧指数仪（玻璃燃烧筒、试样夹、流量和测定 控制系统）：燃烧筒底部填充一层玻璃珠用以平衡 气流，其上有一金属网，用以承接试样燃烧时的滴 落物。
4
Sketchkin 仪构造图
5
❖ 测试-在400℃高温下，先调好空气流速，待空气温 度恒定，降低试样盘位置，使之进入炉内，然后立 即开始计时，并点燃引火源。
❖ 若试样在5min内点燃，则降低空气温度，更换试样， 重新测试。相反，若试样在5min内仍不点燃，则提 高空气温度，重新测试。记录发生闪光的最低空气 温度。即试样最低闪燃温度。试样自燃温度可采用 与上述相类似的方法测定，但无需点火源。
3
塑料点燃性和可燃性的测定
❖ 材料的点燃性是与点火源有关的，它表征材料引发 火灾的概率。材料的可燃性是指材料进行有焰燃烧 的能力。在规定的试验条件下，能进行有焰燃烧的 材料，归为可燃材料。
❖ 塑料点燃温度的测定 ❖ 点燃温度-在规定试验条件下，塑料分解放出可燃气
体，经外界火焰点燃并维持燃烧一定时间的最低温 度。 ❖ 装置-Sketchkin 仪 ❖ 材料-粒料或1.9cm×1.9cm的方片材
9
❖ 塑料可燃性的测定（UL94可燃性试验） ❖ 此法用于测定按一定位置放置的塑料被施加火焰后
的行为，用以衡量塑料的可燃性。 ❖ UL94可燃性测试是由美国保险业研究室开发的，它
是广泛使用和经常引用的塑料可燃性测试方法之一。 可用来初步评价被测塑料是否适合于某一特定的应 用场所。UL94可燃性试验包括下述4个测试方法。 ❖ （1）材料分类为94HB的水平燃烧试验 ❖ 装置-测试炉、燃烧器、金属丝网 ❖ 试样-130mm×13mm
2
❖ 为了获得材料在实际火灾中的真实行为或接近真实 的行为，一些国家已经或正在建立大型试验法，特 别是模拟直正火灾的大型试验，并建立计算机模型。 不过，这种大型试验费时很多，耗资巨大，非一般 实验室力所能及。另外，有些大型试验，目前也还 是经验性的，并不总能得出令人满意的结果。
❖ 现在，人们还在通过多种物理和数学模型，以期能 由一些小型试验结果来推测材料在真实火灾中的行 为，但这肯定是一个比较复杂的问题，不过现正获 得进展。
13
❖ UL 94V-0、V-1、V-2垂直燃烧测定判别指标
试样燃烧行为
试样数 点燃次数 每次点燃后单个试样最长有焰燃烧时间/s 第二次点燃后单个试样最长无焰燃烧时间/s 5个试样10次点燃后最长有焰燃烧总时间/s 有无熔滴和熔滴是否引燃棉花 是否燃烧到固定夹
V-0 V-1 V-2
55 5 22 2 10 30 30 30 60 60 50 250 250 否否 是 否否 否
每组5个试样施加10次火焰离火后有焰燃烧时间总和/s ≤50
每个试样有焰燃烧或无焰燃烧蔓延到夹具的现象
无
每个试样滴落物是否引燃脱脂棉
否
≤30 ≤60 ≤250
无 否
≤30 ≤60 ≤250
无 是
15
❖ 塑料耐灼燃性的测定（ASTM D757，GB2407-80） ❖ 用于在实验室条件下评定硬质塑料的耐灼燃性能，
❖ 试样-130mm×13mm
❖ 测定-将本生灯置于垂直放置的试样下端，点火 10s(蓝色火焰高8.5mm)，然后移走火源，记录试 样有焰燃烧时间；如试样在移走火源后30S内自熄， 则重新点燃试样10s，记录火源移走后试样有焰燃 烧和无焰燃烧的续燃时间，同时观察是否产生有 焰溶滴和熔滴是否引燃脱脂棉。
系令一炽热棒与被测塑料接触一定时间，然后观察 材料的燃烧行为。 ❖ 装置-炽热棒试验仪 ❖ 炽热棒由碳化硅制成，其炽热部分直径8mm，长 100mm，水平固定在陶瓷或石棉制成的绝缘板上。 绝缘板可以沿与试样相垂直的水平轴转动，以使炽 热棒便于离开或接触试件。炽热棒采用直流或交流 电加热，稳定温度为（950±10）℃。 ❖ 试样-(125±5)mm×(10±0.2)mm×(4±0.2)mm
10
水平烧试验装置示意图
11
❖ 测定-点燃燃烧器，产生25mm高的蓝色火焰。从试 样的边缘到6.4mm处受火焰灼烧30S，燃烧时不改 变燃烧器位置。然后把试样从燃烧器处移开。若不 到30s试样就燃烧到25mm标记处，则撤去火焰。若 撤走火焰后，试样仍继续燃烧，则测定火焰前沿到 25mm标记处（从试样自由端算起）所需时间，并 计算燃烧速度。
7
氧指数测定仪
1.试样 2.夹具 3.点火器 4.金属丝网 5.支架 6.柱内玻璃珠 7.铜底盘 8.三通管 9.截止阀 10.支持器内小孔 11.压力表 12.精密压力调节器 13.过滤器 14.针形阀 15.转子流量计
8
❖ 测量-测试时，将试样垂直地装于试样夹上，从燃烧 筒底部通入氧、氮混合气，以点火器从上端点燃试 样，改变混合气中氧浓度，直至火焰前沿恰好达到 试样的标线为止。由此计算材料氧指数，并以3次 试验结果的算术平均值为测定值。
14
❖ 中国适用于塑料的垂直燃烧测定方法（GB4609-84） 与UL94 V-0、V-1、V-2级材料测定方法基本相同。
❖ GB4609-84垂直燃烧测定判别标准
试样燃烧行为
V-0 V-1 V-2
每个试样第一次施加火焰离火后有焰燃烧时间/s每个 ≤10
试样第二次施加火焰离火后无焰燃烧时间/s
≤30
1
塑料阻燃性能测试方法和标准
❖ 现行scale），其试验结果不能用来 全面衡量材料在真实火灾中的实际行为，而只能用 来在试验条件下相对比较不同材料的阻燃性，且即 使这种比较也是有一定局限的。
❖ 这种小型测定法仍然为各国所普遍采用和用于工业 产品阻燃性能的评价，并已为国际和一些国家组织 颁发为标准。
❖ 每个样品应测定5个试样，并取最大的燃烧速度或 燃烧长度作为材料评定标准。
❖ 对厚为3-13mm的试样，如燃烧速度不大于 38mm/min；或对厚小于3mm试样，燃烧速度不大 于76mm/min；或试样燃烧100mm前火即熄灭，则 该塑料可划归94HB级。
12
❖ （2）材料分类为94V-0，94V-1及94V-2的垂直燃 烧试验
6
❖ 塑料极限氧指数的测定(LOI, Limited Oxygen Index)
❖ 在规定条件下，试样在氮、氧混合气体中，维持平 衡燃烧所需的最低氧浓度（体积百分含量）。
❖ 装置-氧指数仪（玻璃燃烧筒、试样夹、流量和测定 控制系统）：燃烧筒底部填充一层玻璃珠用以平衡 气流，其上有一金属网，用以承接试样燃烧时的滴 落物。
4
Sketchkin 仪构造图
5
❖ 测试-在400℃高温下，先调好空气流速，待空气温 度恒定，降低试样盘位置，使之进入炉内，然后立 即开始计时，并点燃引火源。
❖ 若试样在5min内点燃，则降低空气温度，更换试样， 重新测试。相反，若试样在5min内仍不点燃，则提 高空气温度，重新测试。记录发生闪光的最低空气 温度。即试样最低闪燃温度。试样自燃温度可采用 与上述相类似的方法测定，但无需点火源。
3
塑料点燃性和可燃性的测定
❖ 材料的点燃性是与点火源有关的，它表征材料引发 火灾的概率。材料的可燃性是指材料进行有焰燃烧 的能力。在规定的试验条件下，能进行有焰燃烧的 材料，归为可燃材料。
❖ 塑料点燃温度的测定 ❖ 点燃温度-在规定试验条件下，塑料分解放出可燃气
体，经外界火焰点燃并维持燃烧一定时间的最低温 度。 ❖ 装置-Sketchkin 仪 ❖ 材料-粒料或1.9cm×1.9cm的方片材
9
❖ 塑料可燃性的测定（UL94可燃性试验） ❖ 此法用于测定按一定位置放置的塑料被施加火焰后
的行为，用以衡量塑料的可燃性。 ❖ UL94可燃性测试是由美国保险业研究室开发的，它
是广泛使用和经常引用的塑料可燃性测试方法之一。 可用来初步评价被测塑料是否适合于某一特定的应 用场所。UL94可燃性试验包括下述4个测试方法。 ❖ （1）材料分类为94HB的水平燃烧试验 ❖ 装置-测试炉、燃烧器、金属丝网 ❖ 试样-130mm×13mm
2
❖ 为了获得材料在实际火灾中的真实行为或接近真实 的行为，一些国家已经或正在建立大型试验法，特 别是模拟直正火灾的大型试验，并建立计算机模型。 不过，这种大型试验费时很多，耗资巨大，非一般 实验室力所能及。另外，有些大型试验，目前也还 是经验性的，并不总能得出令人满意的结果。
❖ 现在，人们还在通过多种物理和数学模型，以期能 由一些小型试验结果来推测材料在真实火灾中的行 为，但这肯定是一个比较复杂的问题，不过现正获 得进展。
13
❖ UL 94V-0、V-1、V-2垂直燃烧测定判别指标
试样燃烧行为
试样数 点燃次数 每次点燃后单个试样最长有焰燃烧时间/s 第二次点燃后单个试样最长无焰燃烧时间/s 5个试样10次点燃后最长有焰燃烧总时间/s 有无熔滴和熔滴是否引燃棉花 是否燃烧到固定夹
V-0 V-1 V-2
55 5 22 2 10 30 30 30 60 60 50 250 250 否否 是 否否 否
每组5个试样施加10次火焰离火后有焰燃烧时间总和/s ≤50
每个试样有焰燃烧或无焰燃烧蔓延到夹具的现象
无
每个试样滴落物是否引燃脱脂棉
否
≤30 ≤60 ≤250
无 否
≤30 ≤60 ≤250
无 是
15
❖ 塑料耐灼燃性的测定（ASTM D757，GB2407-80） ❖ 用于在实验室条件下评定硬质塑料的耐灼燃性能，
❖ 试样-130mm×13mm
❖ 测定-将本生灯置于垂直放置的试样下端，点火 10s(蓝色火焰高8.5mm)，然后移走火源，记录试 样有焰燃烧时间；如试样在移走火源后30S内自熄， 则重新点燃试样10s，记录火源移走后试样有焰燃 烧和无焰燃烧的续燃时间，同时观察是否产生有 焰溶滴和熔滴是否引燃脱脂棉。
系令一炽热棒与被测塑料接触一定时间，然后观察 材料的燃烧行为。 ❖ 装置-炽热棒试验仪 ❖ 炽热棒由碳化硅制成，其炽热部分直径8mm，长 100mm，水平固定在陶瓷或石棉制成的绝缘板上。 绝缘板可以沿与试样相垂直的水平轴转动，以使炽 热棒便于离开或接触试件。炽热棒采用直流或交流 电加热，稳定温度为（950±10）℃。 ❖ 试样-(125±5)mm×(10±0.2)mm×(4±0.2)mm
10
水平烧试验装置示意图
11
❖ 测定-点燃燃烧器，产生25mm高的蓝色火焰。从试 样的边缘到6.4mm处受火焰灼烧30S，燃烧时不改 变燃烧器位置。然后把试样从燃烧器处移开。若不 到30s试样就燃烧到25mm标记处，则撤去火焰。若 撤走火焰后，试样仍继续燃烧，则测定火焰前沿到 25mm标记处（从试样自由端算起）所需时间，并 计算燃烧速度。
7
氧指数测定仪
1.试样 2.夹具 3.点火器 4.金属丝网 5.支架 6.柱内玻璃珠 7.铜底盘 8.三通管 9.截止阀 10.支持器内小孔 11.压力表 12.精密压力调节器 13.过滤器 14.针形阀 15.转子流量计
8
❖ 测量-测试时，将试样垂直地装于试样夹上，从燃烧 筒底部通入氧、氮混合气，以点火器从上端点燃试 样，改变混合气中氧浓度，直至火焰前沿恰好达到 试样的标线为止。由此计算材料氧指数，并以3次 试验结果的算术平均值为测定值。
14
❖ 中国适用于塑料的垂直燃烧测定方法（GB4609-84） 与UL94 V-0、V-1、V-2级材料测定方法基本相同。
❖ GB4609-84垂直燃烧测定判别标准
试样燃烧行为
V-0 V-1 V-2
每个试样第一次施加火焰离火后有焰燃烧时间/s每个 ≤10
试样第二次施加火焰离火后无焰燃烧时间/s
≤30
