低碳马氏体的强化及其应用_孙建新(精)

低碳马氏体钢的用途是什么低碳马氏体钢是一种具有优异性能和广泛用途的金属材料。

它的用途包括但不限于以下几个方面。

首先，低碳马氏体钢在机械制造领域中广泛应用。

由于其优异的强度和韧性，低碳马氏体钢常用于制造高性能的机械零件，如汽车零件、航空发动机零件、机器工具、轴承、齿轮等。

与传统的碳素钢相比，低碳马氏体钢具有更高的强度和硬度，同时保持良好的可塑性和冲击韧性。

这使得它在机械制造中承受高负荷和复杂工况环境的能力更强，从而延长了机械设备的使用寿命。

其次，低碳马氏体钢在能源行业中有广泛的应用。

在电力发电设备和核能工业中，低碳马氏体钢常用于制造耐高温和耐腐蚀的核反应堆组件、锅炉、汽轮机叶片等。

由于低碳马氏体钢具有良好的高温强度和抗氧化性能，使得它能够在高温和恶劣的工作环境中保持稳定的性能，确保设备的安全可靠运行。

此外，低碳马氏体钢在船舶和海洋工程领域也得到了广泛应用。

作为一种耐海水腐蚀的金属材料，低碳马氏体钢常用于制造船体结构、海洋平台、海洋石油钻井设备等。

其优异的耐蚀性能使得船舶和海洋工程设备能够长时间在海水环境中使用而不受腐蚀影响，确保其结构的强度和稳定性。

此外，低碳马氏体钢还广泛应用于建筑和桥梁工程中。

由于其良好的韧性和强度，低碳马氏体钢被用于制造桥梁的主梁和支撑结构等承受重载的部件。

同时，低碳马氏体钢具有较高的焊接性能，可以方便地与其他金属材料进行焊接，提高了建筑和桥梁工程的施工效率和质量。

最后，低碳马氏体钢还在石油和化工工业中有广泛应用。

在石油和化工设备中，低碳马氏体钢常用于制造耐腐蚀和耐高压的容器、管道和阀门等。

其杰出的耐蚀性和高压性能使得它能够在恶劣的工作环境中承受高压和腐蚀介质的侵蚀，确保设备的正常运行和安全性。

综上所述，低碳马氏体钢具有优异的性能，在机械制造、能源、船舶和海洋工程、建筑和桥梁工程以及石油和化工工业等领域均有广泛的应用。

随着科学技术的不断发展和创新，相信低碳马氏体钢的应用范围还会进一步扩大。

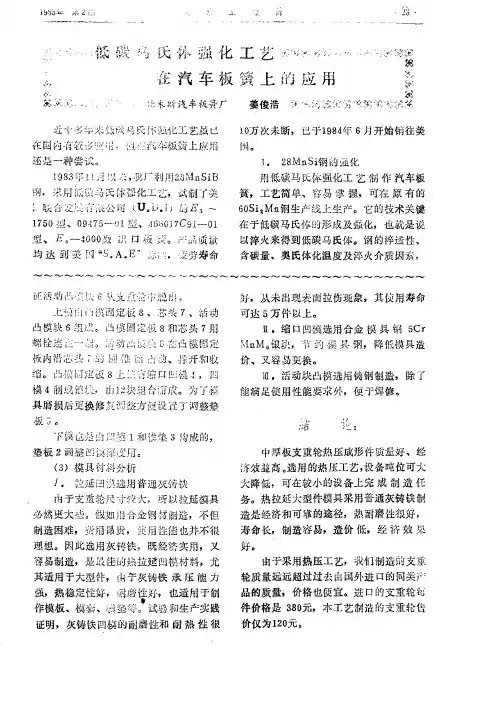

低碳马氏体结构钢
低碳马氏体结构钢是一类特殊的钢材，它们通过特定的热处理工艺（如淬火和回火）形成低碳马氏体组织，从而获得良好的力学性能。

这类钢材通常具有高强度、良好的塑性和韧性，以及较低的碳当量，使得它们在焊接性能和冷加工性能方面表现出色。

以下是低碳马氏体结构钢的一些特点和用途。

1.低碳含量：低碳马氏体结构钢的碳含量较低，通常小于0.25%，这有助于减少焊接过程中的碳沉积，提高焊接接头的性能。

2.高强度：通过淬火处理，低碳马氏体结构钢可以获得很高的强度，通常比传统的中碳结构钢强度更高。

3.良好的塑性和韧性：低碳马氏体结构钢在获得高强度的同时，仍然保持良好的塑性和韧性，这使得它们适用于承受较大载荷和动态载荷的结构件。

4.较低的冷脆倾向：由于低碳含量，这类钢材在低温下使用时具有较低的冷脆倾向，适用于寒冷环境。

5.优异的焊接性能：低碳马氏体结构钢的焊接性能良好，焊接接头易于处理，且焊接后的接头强度较高。

6.良好的冷加工性能：这类钢材具有良好的冷加工性能，适用于需要冷变形加工的场合。

7.应用领域：低碳马氏体结构钢广泛应用于建筑结构、桥梁、船舶、车辆、机械制造等领域，特别是在要求高强度和良好焊接性能的结构件中。

8.热处理工艺：低碳马氏体结构钢的热处理工艺通常包括淬火和回火。

淬火温度通常在Ac3以上，以形成马氏体组织，然后通过回火处理以改善塑性和韧性。

在选择和使用低碳马氏体结构钢时，需要根据具体的应用场景和性能要求来选择合适的钢种和热处理工艺，以确保结构的安全和可靠性。

低碳马氏体显微组织性能及处理工艺锻轧后空冷：贝氏体+马氏体+铁素体性能:σ=828MPa;σ=1049MPa -室温冲击功96J制造汽车时的轮托架锻轧后直接淬火并回火：低碳回火马氏体σ=935MPa;σ=1197MPa室温冲击功50J，－40℃的冲击功32J,制造汽车操作杆具有高强度,高韧性和高的疲劳强度,适用于工程机械运动的部件和低温下适用部件2，低碳马氏体的合金化低碳加入Mo Nb V B等与合理的Mn、Cr配合提高淬透性,Nb还细化晶粒BHS系列：Mn-Mo-Nb 成分：c：0.1%，Mn1.8%，Mo0.45%，Nb0.05%Mn-Si-Mo-V-Nb系列铁素体-马氏体双相钢特征：显微组织：铁素体+岛状马氏体+少量残奥性能特点：1，低的屈服强度一般不超过350Mpa2, ε曲线是光滑的,没有屈服平台,更没有锯齿形屈服现象3，高的均匀加延伸率和总延伸率,在24%上4，高的加工硬化指数,你>0.245，高的塑性变化双相组织或得方法1热处理双相处理刚在Ac1与Ac3双相区加热,组织为α﹢γ,随加热温度升高,钢种---相增加,在冷却过程中，保证转变产物α﹢M而不是α﹢P双相钢的力学性能与组织有密切的关系,钢的化学成分,亚临界区加热温度,最终冷却速度,将起决定性作用热轧双相钢热轧后从A状态冷却时,先形成70—80%的多边形铁素体,使未转变的A有足够稳定性，避免发生珠光体和贝氏体相变,在以后冷却转变变成M工艺要求：合理设计合金成分和实现控轧与控冷双相钢优异性能的原因屈服强度和高应变硬化率的原因存在三种可能首先在马氏体区域存在残余应力,这些应力来源于快速冷却时马氏体相变的体积和形状变化其次，由于这些体积和形状变化效应,使周围铁素体经受塑性变形,导致铁素体中存在高密度的可动位错。

再次,伴随着马氏体的残余奥氏体，在成形操作时,发生应变诱发马氏体相变。

双相钢的典型成分和用途化学成分：W（c）0.04-0.1.% W﹙Mn﹚0.8-1.8% W﹙Si﹚0.9-1.5% W﹙Mo﹚0.3-0.4% W﹙Cr﹚0.4-0.6%用途：强度成形性的综合性能好,满足汽车冲压成形件的要求。

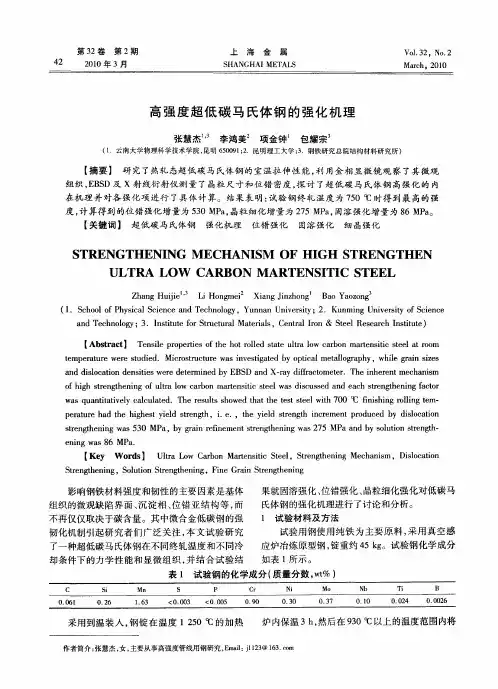

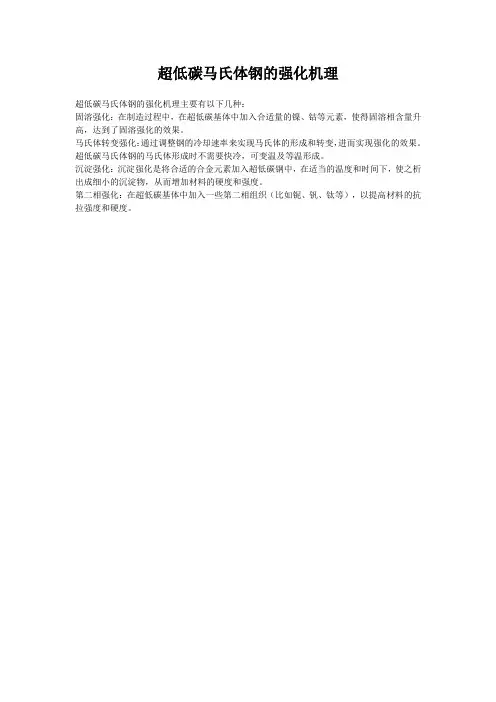

超低碳马氏体钢的强化机理
超低碳马氏体钢的强化机理主要有以下几种：
固溶强化：在制造过程中，在超低碳基体中加入合适量的镍、钴等元素，使得固溶相含量升高，达到了固溶强化的效果。

马氏体转变强化：通过调整钢的冷却速率来实现马氏体的形成和转变，进而实现强化的效果。

超低碳马氏体钢的马氏体形成时不需要快冷，可变温及等温形成。

沉淀强化：沉淀强化是将合适的合金元素加入超低碳钢中，在适当的温度和时间下，使之析出成细小的沉淀物，从而增加材料的硬度和强度。

第二相强化：在超低碳基体中加入一些第二相组织（比如铌、钒、钛等），以提高材料的抗拉强度和硬度。

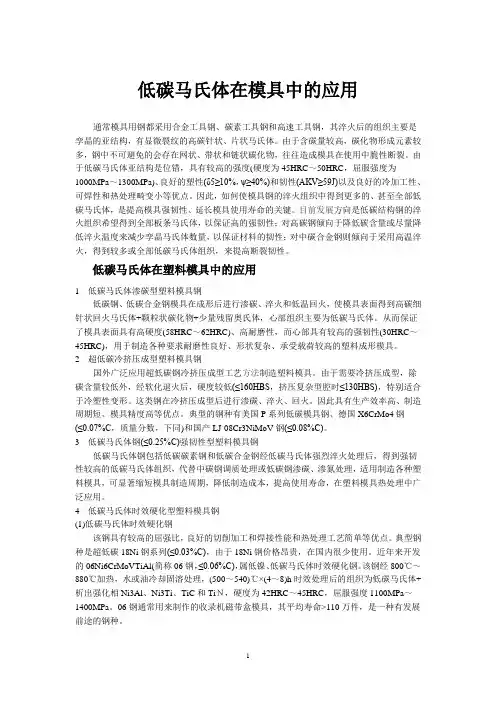

低碳马氏体在模具中的应用通常模具用钢都采用合金工具钢、碳素工具钢和高速工具钢，其淬火后的组织主要是孪晶的亚结构，有显微裂纹的高碳针状、片状马氏体。

由于含碳量较高，碳化物形成元素较多，钢中不可避免的会存在网状、带状和链状碳化物，往往造成模具在使用中脆性断裂。

由于低碳马氏体亚结构是位错，具有较高的强度(硬度为45HRC～50HRC，屈服强度为1000MPa～1300MPa)、良好的塑性(δ5≥10%，ψ≥40%)和韧性(AKV≥59J)以及良好的冷加工性、可焊性和热处理畸变小等优点。

因此，如何使模具钢的淬火组织中得到更多的、甚至全部低碳马氏体，是提高模具强韧性、延长模具使用寿命的关键。

目前发展方向是低碳结构钢的淬火组织希望得到全部板条马氏体，以保证高的强韧性；对高碳钢倾向于降低碳含量或尽量降低淬火温度来减少孪晶马氏体数量，以保证材料的韧性；对中碳合金钢则倾向于采用高温淬火，得到较多或全部低碳马氏体组织，来提高断裂韧性。

低碳马氏体在塑料模具中的应用1低碳马氏体渗碳型塑料模具钢低碳钢、低碳合金钢模具在成形后进行渗碳、淬火和低温回火，使模具表面得到高碳细针状回火马氏体+颗粒状碳化物+少量残留奥氏体，心部组织主要为低碳马氏体。

从而保证了模具表面具有高硬度(58HRC～62HRC)、高耐磨性，而心部具有较高的强韧性(30HRC～45HRC)，用于制造各种要求耐磨性良好、形状复杂、承受载荷较高的塑料成形模具。

2超低碳冷挤压成型塑料模具钢国外广泛应用超低碳钢冷挤压成型工艺方法制造塑料模具。

由于需要冷挤压成型，除碳含量较低外，经软化退火后，硬度较低(≤160HBS，挤压复杂型腔时≤130HBS)，特别适合于冷塑性变形。

这类钢在冷挤压成型后进行渗碳、淬火、回火。

因此具有生产效率高、制造周期短、模具精度高等优点。

典型的钢种有美国P系列低碳模具钢、德国X6CrMo4钢(≤0.07%C，质量分数，下同)和国产LJ-08Cr3NiMoV钢(≤0.08%C)。

一种低碳低合金马氏体钢的奥氏体化过程研究低碳低合金马氏体钢通常用于制造需要高强度和良好可焊性的部件。

这种钢的奥氏体化过程对于获得所需的力学性能至关重要。

在奥氏体化过程中，钢的微观组织从原始的珠光体逐渐变成奥氏体。

钢的奥氏体化过程通常分为三个步骤：加热、保温和冷却。

首先，将钢加热到一定温度，使钢中的珠光体转变成奥氏体。

然后，在保持一定温度的条件下，等待奥氏体化反应的完成。

最后，通过快速冷却，将钢固定在奥氏体状态。

对于低碳低合金马氏体钢，缩短奥氏体化过程的时间可以获得高硬度和优异的力学性能。

通过增加加热温度和缩短保温时间，可以加快奥氏体化反应速度。

然而，由于钢中碳含量较低，过高的加热温度和过短的保温时间可能导致过度生长的奥氏体晶粒，从而降低钢的强度和韧性。

因此，在设计低碳低合金马氏体钢的奥氏体化过程时，需要根据具体材料的化学成分和力学性能优化加热、保温和冷却参数。

同时，还需要进行一系列的物理性能测试和微观组织分析，以确保钢的力学性能和组织结构满足要求。

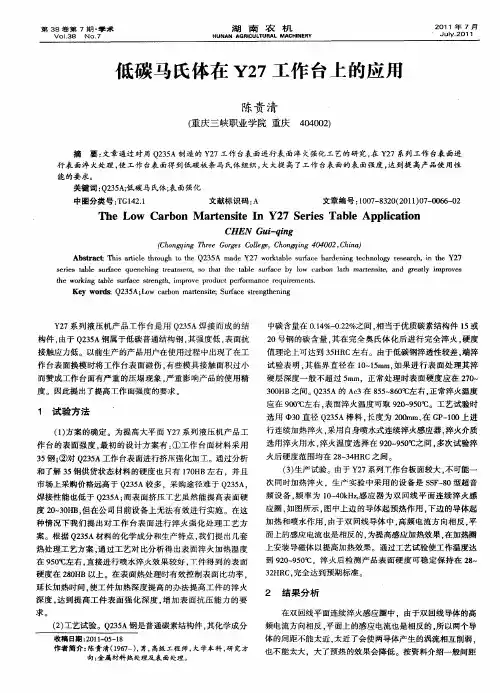

低碳马氏体的性能及其在低压电器中的应用
郭洪起
【期刊名称】《防爆电器》
【年(卷),期】1990(000)005
【总页数】2页(P24-25)
【作者】郭洪起
【作者单位】无
【正文语种】中文
【中图分类】TM241
【相关文献】
1.低碳马氏体型非调质钢在汽车工业中的应用 [J], 戎咏华;徐祖耀;张梅;毛乾和
2.浅谈低碳马氏体钢在石油机械行业中的应用 [J], 次建格
3.低碳马氏体强韧化在钻杆接头制造中的应用研究 [J], 鲍清华;韩国筠
4.低碳马氏体在塑料模具中的应用 [J], 无
5.低碳马氏体在模具中的应用 [J], 张垣
因版权原因，仅展示原文概要，查看原文内容请购买。
