电力电缆的敷设、安装及试验

B1-3 施工组织设计（方案）报审表

工程名称：480t/h煤粉炉尾部脱硫除尘系统工程 编号：

致：石家庄新世纪监理有限公司（监理单位）

我方承担的480t/h煤粉炉尾部脱硫除尘系统工程准备工作已完成：

我方已根据施工合同的有关规定完成了 电线、电缆敷设 工程施工组织设计（方案）的编制，并经我单位上报技术负责人审查批准，请予以审查。

附件：施工组织设计（方案）

承包单位（章）：浙江蓝天求是环保集团有限公司

项目经理： 日期：

总/专业监理工程师审核意见：

项目监理机构：（章）石家庄新世纪监理有限公司

总/专业监理工程师： 日期：

建设单位意见：

建设单位（章）：

建设单位工程师： 日期：

唐山三友热电有限公司三期扩建480t/h煤粉锅炉脱硫除尘系统电线、电缆敷设安装施工组织设计（方案）

编制:

审核：

批准：

浙江蓝天求是环保集团有限公司

2008-7-18

唐山三友热电有限公司三期扩建480t/h煤粉锅炉脱硫除尘系统电线、电缆敷设安装施工组织设计（方案）

编制:

审核：

批准：

浙江蓝天求是环保集团有限公司

2008-7-18

一、概述

电线、电缆敷设的首要问题时正确选择路线，要求如下：

1）.按最短路径集中成排敷设，横平竖直，减少弯曲，避免与各种管道相交。若避免不料，电线、电缆应从工艺管道上方通过。

2）.仪表信号线与高压动力线分开，对于热电偶用的补偿导线之类的微压引讯线更应单独敷设。

3）.线路方向的改变，不能有锐角出现，因为过分的弯曲会影响导线的机械强度。

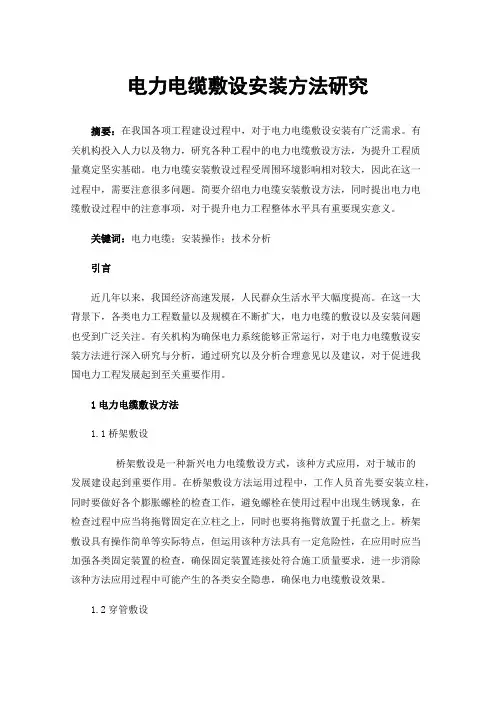

电力电缆敷设安装方法研究

摘要：在我国各项工程建设过程中，对于电力电缆敷设安装有广泛需求。有关机构投入人力以及物力，研究各种工程中的电力电缆敷设方法，为提升工程质量奠定坚实基础。电力电缆安装敷设过程受周围环境影响相对较大，因此在这一过程中，需要注意很多问题。简要介绍电力电缆安装敷设方法，同时提出电力电缆敷设过程中的注意事项，对于提升电力工程整体水平具有重要现实意义。

关键词：电力电缆；安装操作；技术分析

引言

近几年以来，我国经济高速发展，人民群众生活水平大幅度提高。在这一大背景下，各类电力工程数量以及规模在不断扩大，电力电缆的敷设以及安装问题也受到广泛关注。有关机构为确保电力系统能够正常运行，对于电力电缆敷设安装方法进行深入研究与分析，通过研究以及分析合理意见以及建议，对于促进我国电力工程发展起到至关重要作用。

1电力电缆敷设方法

1.1桥架敷设

桥架敷设是一种新兴电力电缆敷设方式，该种方式应用，对于城市的发展建设起到重要作用。在桥架敷设方法运用过程中，工作人员首先要安装立柱，同时要做好各个膨胀螺栓的检查工作，避免螺栓在使用过程中出现生锈现象，在检查过程中应当将拖臂固定在立柱之上，同时也要将拖臂放置于托盘之上。桥架敷设具有操作简单等实际特点，但运用该种方法具有一定危险性，在应用时应当加强各类固定装置的检查，确保固定装置连接处符合施工质量要求，进一步消除该种方法应用过程中可能产生的各类安全隐患，确保电力电缆敷设效果。

1.2穿管敷设 穿管敷设是一种将电缆整体穿过钢管的敷设方式，该种方式也可以被称之为钢管敷设。穿管敷设有两种操作方式，在实际操作中，要根据施工现场实际情况选择相应方法。值得工作人员注意的是，在运用穿管敷设方法过程中，钢管的内直径应大于电缆外直径的2倍以上[1]。与此同时，采用该种敷设方式，对于防水性有较高要求。从整体上来看，该种敷设方式适用于较为危险地段，通过该种方式的应用，能够起到对于裸露电缆的保护作用。例如：可以在公路或者效能设施枢纽交叉处进行电缆敷设，但如果在地下管网较为密集的区域，运用该种敷设方法，则会产生较高的经济成本，施工单位以及施工人员，要根据具体的需求，对于该种敷设方式进行合理使用，最终达到降低成本的目标。

高压电缆敷设施工工艺

电力电缆主要的功能是输送和分配电力，根据不同的电压等级，电力电缆可分为高压、中压和低压三个等级，不同等级的电缆在生产工艺上有很大的区别，不同的电压电缆保护层的级别有很大的差别。本次阐述的电力电缆属于超高压电力电缆敷设，并且垂直落差在水力发电行业中目前是世界最大的，垂直落差200米。

本文仅就电缆敷设的环节对施工过程进行论述，主要集中在电缆的敷设、安装、试验几个方面。其他施工中应注意的问题参考国家电力建设施工及验收技术规范。

2工程概述

乌江构皮滩水电站地下GIS室布置有5台发电机组，5台发电机组与地面开关站之间用15根高压电缆联通，电缆均为德国南方电缆集团生产，型号为500KVXLPE 直径ф=120mm，每米单重20.5KG，电缆价格昂贵，受安全方面及绝缘层保护的影响，敷设施工的要求很高。地下GIS室与地面电缆廊道的海拔高差有195米，电缆15根每三根为一组分层布置，单根电缆的最长长度达到750米。电缆的敷设路径从地下GIS室水平区段约100米，垂直竖井约200米，地上电缆廊道约400米，路径很长。高压电缆保护级别高、敷设路径长，竖井垂直落差高、敷设路径复杂决定了本工程的难度。由于电缆直径较大，在国内很少有类似工程的施工经验，所有施工步骤均需要详细的推敲，体现了本工程在国内的地位和重要性。

在本工程中，我们拟采用现场搭设排架，采用电缆托辊的方法并利用卷扬机、手动葫芦作为牵引设备进行电缆的敷设工作，代替以往国内工程采用人海战术的打法，我们相信，通过大家努力，通过技术手段调节，一定能成为国内水电站安装工程上的成功突破。

3施工准备

3.1设备材料要求

3.1.1所有材料规格型号及电压等级应符合设计要求，并有产品合格证。

3.1.2 每轴电缆上应标明电缆规格型号、电压等级、长度及出厂日期。

3.1.3 电缆外观完好无损，无机械损伤。

3.2 主要机具

3.2.1 电动机具、敷设电缆专用支架、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳。

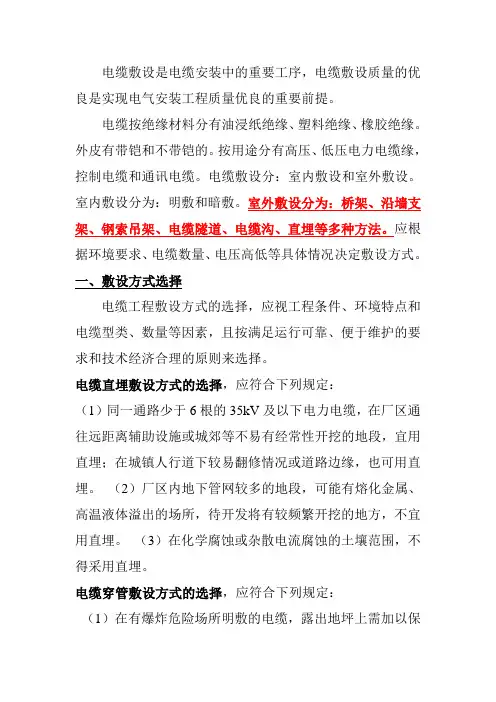

电缆敷设是电缆安装中的重要工序，电缆敷设质量的优良是实现电气安装工程质量优良的重要前提。

电缆按绝缘材料分有油浸纸绝缘、塑料绝缘、橡胶绝缘。外皮有带铠和不带铠的。按用途分有高压、低压电力电缆缘，控制电缆和通讯电缆。电缆敷设分：室内敷设和室外敷设。室内敷设分为：明敷和暗敷。室外敷设分为：桥架、沿墙支架、钢索吊架、电缆隧道、电缆沟、直埋等多种方法。应根据环境要求、电缆数量、电压高低等具体情况决定敷设方式。

一、敷设方式选择

电缆工程敷设方式的选择，应视工程条件、环境特点和电缆型类、数量等因素，且按满足运行可靠、便于维护的要求和技术经济合理的原则来选择。

电缆直埋敷设方式的选择，应符合下列规定：

（1）同一通路少于6根的35kV及以下电力电缆，在厂区通往远距离辅助设施或城郊等不易有经常性开挖的地段，宜用直埋；在城镇人行道下较易翻修情况或道路边缘，也可用直埋。 （2）厂区内地下管网较多的地段，可能有熔化金属、高温液体溢出的场所，待开发将有较频繁开挖的地方，不宜用直埋。 （3）在化学腐蚀或杂散电流腐蚀的土壤范围，不得采用直埋。

电缆穿管敷设方式的选择，应符合下列规定：

（1）在有爆炸危险场所明敷的电缆，露出地坪上需加以保护的电缆，地下电缆与公路、铁道交叉时，应采用穿管。

（2）地下电缆通过房屋、广场的区段，电缆敷设在规划将作为道路的地段，宜用穿管。 （3）在地下管网较密的工厂区、城市道路狭窄且交通繁忙或道路挖掘困难的通道等电缆数量较多的情况下，可用穿管敷设。

浅槽敷设方式的选择，应符合下列规定：

（1）地下水位较高的地方。 （2）通道中电力电缆数量较少，且在不经常有载重车通过的户外配电装置等场所。

电缆沟敷设方式的选择，应符合下列规定：

有化学腐蚀液体或高温熔化金属溢流的场所，或在载重车辆频繁经过的地段，不得用电缆沟。 （2）经常有工业水溢流、可燃粉尘弥漫的厂房内，不宜用电缆沟。 （3）在厂区、建筑物内地下电缆数量较多但不需采用隧道时，城镇人行道开挖不便且电缆需分期敷设时，又不属于上述（1）、（2）项的情况下，宜用电缆沟。 （4）有防爆、防火要求的明敷电缆，应采用埋砂敷设的电缆沟。
