电力电缆的安装敷设

电缆敷设及灯具安装

一、电缆的敷设

(1)材料质量要求

1) 电缆型号、规格及电压等级应符合设计要求和国家现行技术标准的规定。并应有产品合格证件和相关检测记录。

2)电缆盘上应标明电缆的型号、规格、电压等级、长度及出厂日期。并与产品合格证数据相符。电缆盘应完好无损。

3)电缆外观质量要求是：电缆未受机械外力损伤，铠装无锈蚀，缆线顺直无皱折和扭曲现现象

4)电缆终端头应是定型产品，各部衔接处应封闭严密，附件齐全，套管应完好无损，不得有裂纹和损伤，并应有合格证和实验数据记录。

5)电缆终端头及所需绝缘材料必须符合电压等级和设计要求。

6)中间头外壳必须密封完好，无杂质和砂眼，内避光滑整洁、型号. 规格. 尺寸必须符合设计要求

(2)施工准备

1)复核检查进入现场的电缆规格、型号、截面、电压等级等，均为符合设计要求。外观质量有无机械损伤、扭曲、漏油、渗油等现象。

2)电缆敷设前进行绝缘测试和耐压测试

A.绝缘测试。用1Kv摇表测线间及对地的绝缘电阻应不低于10MΩ。

B.电缆应做耐压和泄露实验。

3)施放电缆机具安装。采用机械施放时，将动力机械按施放要求就位，并安装好钢丝绳和滑轮。人力施放电缆时事先将滚轮接设计位置安装好。

4)施工过程中联络指挥系统运得正常。

5)多根电缆敷设时应根据实际作出电缆排列表或以图的方式划出排列顺序，以防电缆的交叉和混乱

6)施工环境温度和电缆预热加温，应符合设计要求和规范的规定。

7)电缆搬运，短距离搬运，常规采用滚动电缆轴的方法。运行应接电缆轴上箭头指示方向运作。以防作业错误造成电缆松弛。

(3)工艺流程

施工准备——电缆敷设——回填土——埋标桩——管口防水电——剥麻刷油——挂标志牌. 1)敷设电缆时的施工温度要求

施工环境温度为5-10摄氏度时，将电缆提高温度预热三个昼夜，周围温度为25摄氏度时需预热一个昼夜。当周围温度为40摄氏度时需预热18 小时。

2)电缆敷设施工

B1-3 施工组织设计（方案）报审表

工程名称：480t/h煤粉炉尾部脱硫除尘系统工程 编号：

致：石家庄新世纪监理有限公司（监理单位）

我方承担的480t/h煤粉炉尾部脱硫除尘系统工程准备工作已完成：

我方已根据施工合同的有关规定完成了 电线、电缆敷设 工程施工组织设计（方案）的编制，并经我单位上报技术负责人审查批准，请予以审查。

附件：施工组织设计（方案）

承包单位（章）：浙江蓝天求是环保集团有限公司

项目经理： 日期：

总/专业监理工程师审核意见：

项目监理机构：（章）石家庄新世纪监理有限公司

总/专业监理工程师： 日期：

建设单位意见：

建设单位（章）：

建设单位工程师： 日期：

唐山三友热电有限公司三期扩建480t/h煤粉锅炉脱硫除尘系统电线、电缆敷设安装施工组织设计（方案）

编制:

审核：

批准：

浙江蓝天求是环保集团有限公司

2008-7-18

唐山三友热电有限公司三期扩建480t/h煤粉锅炉脱硫除尘系统电线、电缆敷设安装施工组织设计（方案）

编制:

审核：

批准：

浙江蓝天求是环保集团有限公司

2008-7-18

一、概述

电线、电缆敷设的首要问题时正确选择路线，要求如下：

1）.按最短路径集中成排敷设，横平竖直，减少弯曲，避免与各种管道相交。若避免不料，电线、电缆应从工艺管道上方通过。

2）.仪表信号线与高压动力线分开，对于热电偶用的补偿导线之类的微压引讯线更应单独敷设。

3）.线路方向的改变，不能有锐角出现，因为过分的弯曲会影响导线的机械强度。

1 / 7

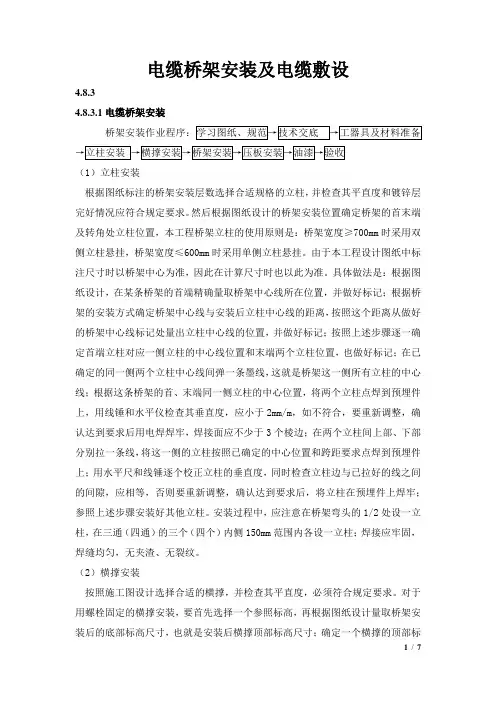

电缆桥架安装及电缆敷设

4.8.3

4.8.3.1电缆桥架安装

桥架安装作业程序：学习图纸、规范→技术交底 →工器具及材料准备

→立柱安装 →横撑安装→桥架安装→压板安装→油漆→验收

（1）立柱安装

根据图纸标注的桥架安装层数选择合适规格的立柱，并检查其平直度和镀锌层完好情况应符合规定要求。然后根据图纸设计的桥架安装位置确定桥架的首末端及转角处立柱位置，本工程桥架立柱的使用原则是：桥架宽度≥700mm时采用双侧立柱悬挂，桥架宽度≤600mm时采用单侧立柱悬挂。由于本工程设计图纸中标注尺寸时以桥架中心为准，因此在计算尺寸时也以此为准。具体做法是：根据图纸设计，在某条桥架的首端精确量取桥架中心线所在位置，并做好标记；根据桥架的安装方式确定桥架中心线与安装后立柱中心线的距离，按照这个距离从做好的桥架中心线标记处量出立柱中心线的位置，并做好标记；按照上述步骤逐一确定首端立柱对应一侧立柱的中心线位置和末端两个立柱位置，也做好标记；在已确定的同一侧两个立柱中心线间弹一条墨线，这就是桥架这一侧所有立柱的中心线；根据这条桥架的首、末端同一侧立柱的中心位置，将两个立柱点焊到预埋件上，用线锤和水平仪检查其垂直度，应小于2mm/m，如不符合，要重新调整，确认达到要求后用电焊焊牢，焊接面应不少于3个棱边；在两个立柱间上部、下部分别拉一条线，将这一侧的立柱按照已确定的中心位置和跨距要求点焊到预埋件上；用水平尺和线锤逐个校正立柱的垂直度，同时检查立柱边与已拉好的线之间的间隙，应相等，否则要重新调整，确认达到要求后，将立柱在预埋件上焊牢；参照上述步骤安装好其他立柱。安装过程中，应注意在桥架弯头的1/2处设一立柱，在三通（四通）的三个（四个）内侧150mm范围内各设一立柱；焊接应牢固，焊缝均匀，无夹渣、无裂纹。

（2）横撑安装

按照施工图设计选择合适的横撑，并检查其平直度，必须符合规定要求。对于用螺栓固定的横撑安装，要首先选择一个参照标高，再根据图纸设计量取桥架安装后的底部标高尺寸，也就是安装后横撑顶部标高尺寸；确定一个横撑的顶部标 2 / 7

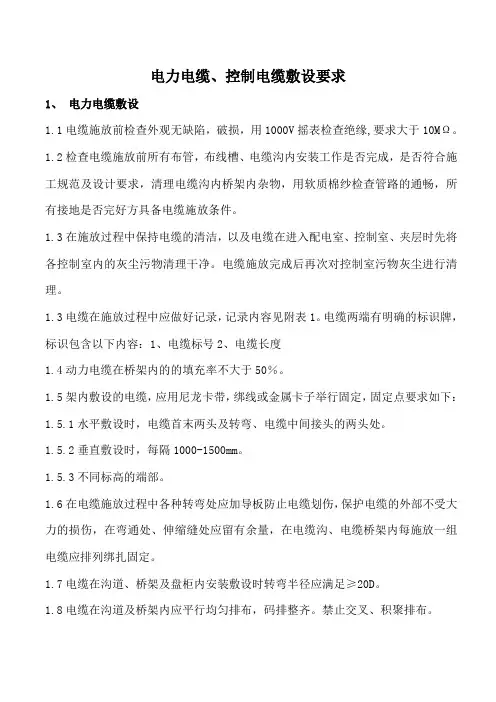

电力电缆、控制电缆敷设要求

1、 电力电缆敷设

1.1电缆施放前检查外观无缺陷，破损，用1000V摇表检查绝缘,要求大于10MΩ。

1.2检查电缆施放前所有布管，布线槽、电缆沟内安装工作是否完成，是否符合施工规范及设计要求，清理电缆沟内桥架内杂物，用软质棉纱检查管路的通畅，所有接地是否完好方具备电缆施放条件。

1.3在施放过程中保持电缆的清洁，以及电缆在进入配电室、控制室、夹层时先将各控制室内的灰尘污物清理干净。电缆施放完成后再次对控制室污物灰尘进行清理。

1.3电缆在施放过程中应做好记录，记录内容见附表1。电缆两端有明确的标识牌，标识包含以下内容：1、电缆标号2、电缆长度

1.4动力电缆在桥架内的的填充率不大于50％。

1.5架内敷设的电缆，应用尼龙卡带，绑线或金属卡子举行固定，固定点要求如下：

1.5.1水平敷设时，电缆首末两头及转弯、电缆中间接头的两头处。

1.5.2垂直敷设时，每隔1000-1500mm。

1.5.3不同标高的端部。

1.6在电缆施放过程中各种转弯处应加导板防止电缆划伤，保护电缆的外部不受大力的损伤，在弯通处、伸缩缝处应留有余量，在电缆沟、电缆桥架内每施放一组电缆应排列绑扎固定。

1.7电缆在沟道、桥架及盘柜内安装敷设时转弯半径应满足≥20D。

1.8电缆在沟道及桥架内应平行均匀排布，码排整齐。禁止交叉、积聚排布。

1.9所有电缆在终端头与接头附近均应留备用长度。电缆两侧的相位色标应一致。

1.10电缆施放完成后检查整个回路内电缆不承受除电缆压力外其他外力，如拉力、扭力等。

1.11低压电缆终端头精心制作，制作前应用1000V兆欧表,再次检查电缆绝缘是否在施放过程中被破坏,清理制作环境应清洁,认真、负责做好每个电缆终端头并完善接零、接地。

1.12电缆施放完成后，再次清理桥架沟道内电缆，保证桥架内无杂物灰尘，电缆表面干净无油污灰尘，并加强固定，整理标识牌，盖好桥架及沟盖板。
