绞纱染色工艺要求

染整⼯艺原理

染整⼯艺原理（有⾊）(dyeing & printing)

第⼀章绪论

⼀. 被染⾊物的形态

⼆．染⾊牢度

三. 染⾊⽅法

四. 从染料的性质看上染⽅式

五. 染⾊设备

⼀. 被染⾊物的形态

（1）散纤维→纤维丝的直接染⾊

（2）纱线→可分为绞纱和筒⼦纱染⾊

（3）织物（布）→常⽤的⽅法有浸染法和轧染法

⼆. 染⾊牢度1，定义：染⾊物在染⾊后的使⽤或加⼯过程中，在外界条件的影响下，能够保持原来⾊泽的能⼒。

2，⼀般牢度可分为5级（⽇晒牢度分为8级），⽽且，级数越⾼牢度越好，按外界条件可分为⽇晒牢度、汗渍牢度、皂洗牢度、⼲摩擦牢度、湿摩擦牢度、熨烫牢度、氯漂牢度、升华牢度等。

3，⽇晒牢度分8级，与①染料结构、②纤维材料、③染料⽤量（⾼-⽇晒牢度⾼；低-⽇晒牢度低））④后整理、抗皱整理、柔软整理⽇晒牢度下降有关。若要达到⾼标准，可加紫外吸收剂。

三. 染⾊⽅法

染⾊⽅法有浸染和轧染。1，浸染法：将织物浸在染液中，在⼀定条件下，维持⼀定的时间，使染料和纤维结合上染（影响因素有：染液浓度、染⾊温度、时间和pH值、添加剂等）。

（1）上染百分率=（上染到纤维上的染料量/投⼊到染浴中的染料总量）×100%

（2 ）⽤量常⽤―owf ‖，即相对于织物重表⽰。

（3）浴⽐：织物重量与染液体积（重量）的⽐。如1：20。也可以写做20：1，两者表达的意思相同。

（4）平衡上染百分率：染⾊达到平衡时的上染百分率。

（5）半染时间: 达到平衡上染百分率⼀半所⽤的时间2. 轧染：将被染织物短暂浸在染液后，⽤轧辊把染液挤轧⼊织物，并轧去多余的染料溶液，再经烘⼲（焙烘），使染料与纤维结合固着。

（1）轧余率（轧液率、带液率)：

（浸轧后织物重－⼲布重）/⼲布重×100%

轧染⼀般是连续染⾊加⼯，⽣产效率⾼，适合⼤批量织物的染⾊，但被染物所受张⼒较⼤，通常⽤于机织物的染⾊，丝束和纱线有时也⽤轧染染⾊。*：泳移：织物在浸轧染液后焙烘过程中，染料随⽔份的移动⽽移动的现象

涤纶筒子纱染色工艺

涤纶织物由于强度高，回弹性好，耐磨性优良，尺寸稳定性好，抗皱性好，而被广泛应用于各种纺织品及服装面料。涤纶筒子纱线染色是采用高温高压染色法在高温高压筒子纱染色机上进行的。由于聚酯纤维结构紧密，分散染料在低温条件下几乎不上染。只有将温度提高至90℃以上，染料的上染逐渐增加。达到110℃以上时，涤纶纤维中无定型区高分子链段的运动加剧，增加了微隙，降低了染料分子扩散进入纤维内部的阻力，提高了染料分子扩散速度，使分散染料的上染速率迅速加大。至130℃才能获得满意的染色效果，染料利用率达到90﹪以上，得色丰满，各种染色牢度优良。

1．涤纶筒子纱染色工艺

1．1生产材料及设备

涤纶100D网络丝、染料、冰醋酸、匀染剂、还原清洗剂、抗静电剂、RY-1180V型高温高压染样机

1．2工艺流程及条件及处方：

原纱进厂—松筒—倒角—装笼—进入染缸—前处理（退浆、煮练、漂白合一，在100℃条件下处理20min,皂洗剂1g/L去油）—水洗—染色缸加入已溶解好的染料和助剂依次侵入染槽—加入纱线染色（1℃/1min）升温至70℃匀染10min—（1℃/1min）升温至100℃匀染10min—（1℃/min）升温至130℃保温45-60min—高温排水—洗水—还原清洗（100℃处理30min,对于深色而言）—洗水—醋酸中和—洗水（上抗静电剂）—脱水—烘干。

染色处方（按织物重量）：

分散染料 （o.w.f.）x

冰醋酸 1.2g/L

匀染剂 1.2g/L

还原清洗处方 冰醋酸 1.5g/L

还原清洗剂 1.5g/L

抗静电剂处方 1.0g/L

2．质量问题产生原因分析及解决措施

2．1松筒

涤纶筒子纱线染色前需先松筒，松筒首选不锈钢弹簧管，其优点是有效穿透面积特别大，对获得匀染非常有利。可自由压缩，对不同数量批号的订单有极强的适应能力。筒纱卷绕密度大小是很重要的，考虑到染色机械的泵的扬程高度，涤纶筒纱的卷绕密度以0.33-0.39g/立方厘米为宜。卷绕太紧，染液难穿透很厚的纱层，局部因接触染料太少而得色偏浅造成色花或色圈等染疵，卷绕太松，筒纱容易变形脱落，造成乱纱，难于上机。如果绕筒的张力、密度不均匀就必然要造成筒轴各部位染液的穿透速度与穿透量不同。张力、密度较小的部位，染液的穿透速度快，染液的穿透量多；张力、密度较大的部位，染液的穿透速度慢，染液的穿透量少。染色结果是，张力、密度小的部位得色深；张力、密度大的部位得色浅。这是因为，染料上染纤维，是分为三步：第一步,染料随着染液的流动进入纤维表面的“扩散边界层”：第二步，染料通过扩散边界层靠近纤维，被纤维表面吸附；第三步，染料从纤维表面扩散进入纤维内部。染料从染液中进入纤维表面“边界层”的速度和数量是与染液的流动速度成正比。也就是说，染液流动越快，纤维表面染液的交换更新越快，染料进入纤维“边界层”的速度越快、数量越多。被纤维表面吸附的速度也就越快、数量也就越多。染料从纤维表层扩散进入纤维内部并发生染着的速度自然也就越快、数量也就越多的缘故。

实用标准

文案大全 服装染整工艺及生产要点详解

佚名

一．前言；

我国的服装染整,始于七十年代末,最初是牛仔服石磨,漂洗和雪洗.八十年代,兴起丝绸服装砂洗,全棉与T/C服装的水洗(缩水),柔软洗,砂洗.以及少量的服装染色,印花和扎染.九十年代,酶处理技术,用于牛仔服水洗,纯棉服装超级柔软洗,与针织衫抛光,处理效果明显,比织物处理好了很多.近几年永久性压烫树脂,用于服装浸渍处理,尺寸与形态稳定性比以往的织物处理方法有较大提高,有[形态记忆性整理]之美称.先后不过二十年时间,我国的服装染整技术,已为提高服装品位与附加价值的现代化新技术,翻开了新的一页.

但是，从技术上来说；‘服装染整’这个行当，至今还是作坊性质；“熟能生巧，师徒相传”，有些合资企业，外藉技术人员在生产上也很少放手。这一专业的书藉杂志也较少，相对来说比较封闭。但是近年来这个行业随服装业的发展而发展，不少中高挡服装离不开服装的后染整加工。加强服装染整技术交流，是提高服装处理水平的重要一环。

作者曾从事服装水洗工作多年。就自己所干，所知，撰写此文，抛砖引玉，以资交流。

现就服装去污，水洗（水洗，柔软，砂洗，酶洗），染色（扎染，球染，分段染色），整理（抛光，防毡缩，形态记忆），牛仔服水洗（石洗，漂洗，洗）工艺及生产要点分别介绍如下； 实用标准

文案大全 二．服装水洗

（一）洗前去污方法

处理前；衣服上的污渍(生产过程中造成的),要仔细检查洗净;

1．霉斑;用水润湿后,加少些高锰酸钾搓洗,然后用草酸洗去二氧化锰.再经中和

2．锈斑:用水润湿后,加少些草酸搓洗,然后水洗,中和.

3．油污;推荐使用,上海申江日化洗涤剂厂的劳保专用露露牌特效洗手液.

4．漆斑:用乙醚,松节油混合液(1:1)泡软,用汽油搓洗,最后用洗涤剂温水液洗除残渍.

（二）一般性水洗

1．洗缩水

面料缩水率超标时，在制衣前先缩一块布样，测出经纬向缩水率，换算成制衣尺寸，然后按比例下料。做出样品后再水洗测试，使服装的缩水率符合标准。这类服装成衣后，都要经过水洗。而且缩水后的尺寸必须与测试样一致。这就要求[洗缩水]也要有一个统一的工艺。

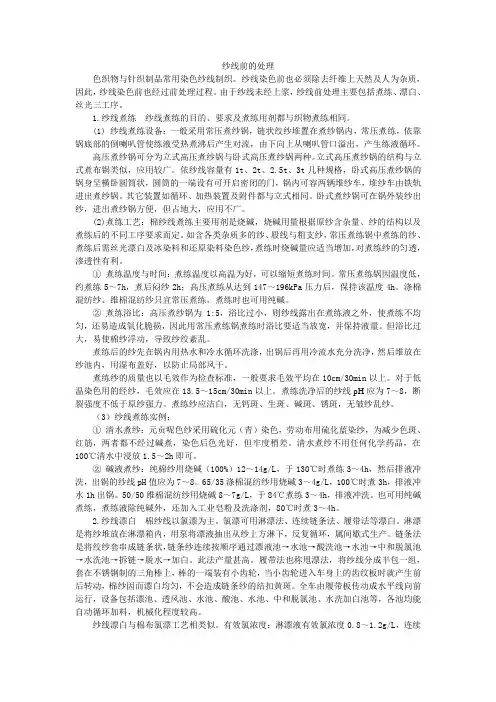

纱线前的处理

色织物与针织制品常用染色纱线制织。纱线染色前也必须除去纤维上天然及人为杂质，因此，纱线染色前也经过前处理过程。由于纱线未经上浆，纱线前处理主要包括煮练、漂白、丝光三工序。

1.纱线煮练 纱线煮练的目的、要求及煮练用剂都与织物煮练相同。

(1) 纱线煮练设备：一般采用常压煮纱锅，链状绞纱堆置在煮纱锅内，常压煮练，依靠锅底部的倒喇叭管使练液受热煮沸后产生对流，由下向上从喇叭管口溢出，产生练液循环。

高压煮纱锅可分为立式高压煮纱锅与卧式高压煮纱锅两种。立式高压煮纱锅的结构与立式煮布锅类似，应用较广。依纱线容量有1t、2t、2.5t、3t几种规格，卧式高压煮纱锅的锅身呈横卧圆筒状，圆筒的一端设有可开启密闭的门，锅内可容两辆堆纱车，堆纱车由铁轨进出煮纱锅。其它装置如循环、加热装置及附件都与立式相同。卧式煮纱锅可在锅外装纱出纱，进出煮纱锅方便，但占地大，应用不广。

(2)煮练工艺：棉纱线煮练主要用剂是烧碱，烧碱用量根据原纱含杂量、纱的结构以及煮练后的不同工序要求而定。如含各类杂质多的纱、股线与粗支纱，常压煮练锅中煮练的纱、煮练后需丝光漂白及冰染料和还原染料染色纱，煮练时烧碱量应适当增加，对煮练纱的匀透，渗透性有利。

① 煮练温度与时间：煮练温度以高温为好，可以缩短煮练时间。常压煮练锅因温度低，约煮练5～7h，煮后闷纱2h；高压煮练从达到147～196kPa压力后，保持该温度4h。涤棉混纺纱、维棉混纺纱只宜常压煮练，煮练时也可用纯碱。

② 煮练浴比：高压煮纱锅为1:5，浴比过小，则纱线露出在煮练液之外，使煮练不均匀，还易造成氧化脆损，因此用常压煮练锅煮练时浴比要适当放宽，并保持液量。但浴比过大，易使棉纱浮动，导致纱绞紊乱。

煮练后的纱先在锅内用热水和冷水循环洗涤，出锅后再用冷流水充分洗净，然后堆放在纱池内，用湿布盖好，以防止局部风干。

煮练纱的质量也以毛效作为检查标准，一般要求毛效平均在10cm/3Omin以上。对于低温染色用的经纱，毛效应在13.5～15cm/30min以上。煮练洗净后的纱线pH应为7～8，断裂强度不低于原纱强力。煮练纱应洁白，无钙斑、生斑、碱斑、锈斑，无皱纱乱纱。
