电力公司变电运行高级工试题之10kV中性点接地系统18题

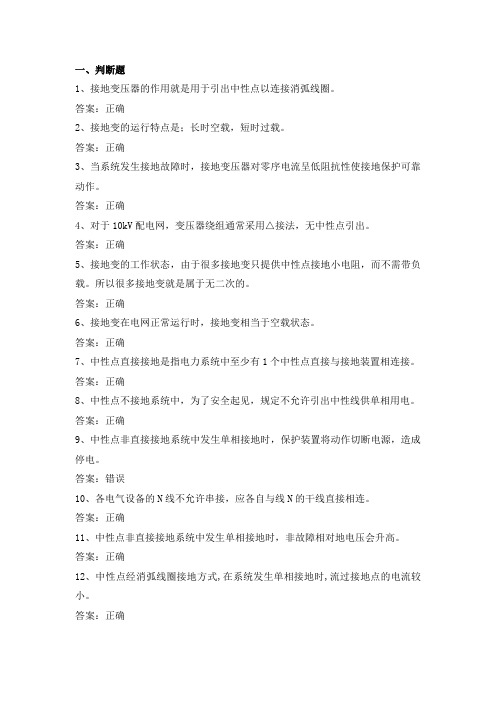

一、判断题1、接地变压器的作用就是用于引出中性点以连接消弧线圈。

答案：正确2、接地变的运行特点是；长时空载，短时过载。

答案：正确3、当系统发生接地故障时，接地变压器对零序电流呈低阻抗性使接地保护可靠动作。

答案：正确4、对于10kV配电网，变压器绕组通常采用△接法，无中性点引出。

答案：正确5、接地变的工作状态，由于很多接地变只提供中性点接地小电阻，而不需带负载。

所以很多接地变就是属于无二次的。

答案：正确6、接地变在电网正常运行时，接地变相当于空载状态。

答案：正确7、中性点直接接地是指电力系统中至少有1个中性点直接与接地装置相连接。

答案：正确8、中性点不接地系统中，为了安全起见，规定不允许引出中性线供单相用电。

答案：正确9、中性点非直接接地系统中发生单相接地时，保护装置将动作切断电源，造成停电。

答案：错误10、各电气设备的N线不允许串接，应各自与线N的干线直接相连。

答案：正确11、中性点非直接接地系统中发生单相接地时，非故障相对地电压会升高。

答案：正确12、中性点经消弧线圈接地方式,在系统发生单相接地时,流过接地点的电流较小。

答案：正确13、中性点经消弧线圈接地方式，在系统发生单相接地时，按规程规定电网可带单相接地故障运行2小时。

答案：正确14、中性点经消弧线圈接地方式，当接地电流小于50A时，电弧能自灭。

答案：错误15、中性点经消弧线圈接地方式，因消弧线圈的电感的电流可抵消接地点流过的电容电流，若调节得很好时，电弧能自灭。

答案：正确16、中性点经消弧线圈接地的系统属于大接地电流系统。

答案：错误17、中性点不接地系统单相金属性接地时，线电压仍然对称。

答案：正确18、在中性点经消弧线圈接地系统中，目前电网中广泛采用的补偿方式为过补偿。

答案：正确19、在非直接接地系统正常运行时，电压互感器二次侧辅助绕组的开口三角处有100V电压。

答案：错误20、在变压器中性点装设消弧线圈目的是补偿电网接地时电容电流。

答案：正确21、消弧线圈与变压器的铁芯是相同的。

高压电工（运行）试题及参考答案一、单选题（共58题，每题1分，共58分）1.对于电力变压器，下列说法正确的是( )。

A、匝数多的是高压侧B、匝数少的是一次侧C、匝数少的是高压侧D、匝数多的是一次侧正确答案：A2.架空线路终端杆是用于线路的( )。

A、始末端处B、始端处C、分段处D、末端处正确答案：A3.在电力电缆型号中，YJV22表示( )。

A、聚乙烯绝缘直埋电缆B、橡皮绝缘直埋电缆C、交联聚乙烯绝缘直埋电缆D、聚氯乙烯绝缘直埋电缆正确答案：C4.避雷器线路侧引线，在室外安装时应使用绝缘线，其截面不小于( )。

A、铜芯10mm²B、铜芯16mm²²C、铝芯16mm²D、铝芯10mm²正确答案：B5.《中华人民共和国安全生产法》规定，从业人员在作业过程中，应当严格遵守本单位的安全生产规章制度和操作规程，服从管理、正确佩戴和使用( )。

A、职业防护用品B、劳动安全用品C、操作防护用品D、劳动防护用品正确答案：D6.安全用具应定期进行绝缘试验，高压验电器的试验周期为( )。

A、六个月B、三个月C、十八个月D、十二个月正确答案：A7.双绕组变压器用于连接电力系统中的( )电压等级。

A、两个B、三个C、四个D、一个正确答案：A8.高压断路器的弹簧储能操作机构可采用( )操作电源。

A、直流B、交流C、交流或直流正确答案：C9.DX系列电流型信号继电器是与其它元件( )在电路中工作。

A、并联B、串联C、串联或并联正确答案：B10.电力电缆巡视检查内容包括( )等方面。

A、生产厂家B、终端接头接地线C、出厂日期D、电缆截面正确答案：B11.10kV户外跌落式熔断器，其对地安装高度不低于( )。

A、4.0米B、4.5米C、3.5米D、5.5米正确答案：B12.电力系统中，变电所起改变电压和( )的作用。

A、改变频率B、分配电能C、改变波形D、产生电能正确答案：B13.变电所主接线是指变电所中接受、传输和( )的电路。

变电站值班员-高级工复习题及参考答案一、单选题（共38题，每题1分，共38分）1.电流互感器损坏需要更换时，（）是不必要的。

A、变比与原来相同B、电压等级高于电网额定电压C、经试验合格D、极性正确正确答案：B2.电力变压器中的铁芯接地属于（）。

A、防静电接地B、防雷接地C、保护接地D、工作接地正确答案：A3.在（）情况下，重合闸不应动作。

A、手合断路器于故障线路B、线路运行中故障跳闸C、线路高频保护退出D、断路器偷跳正确答案：A4.标志断路器开合短路故障能力的数据是（）。

A、最大运行负荷电流B、最大单相短路电流C、额定短路开合电流的峰值D、断路电压正确答案：C5.《生产安全事故报告和调查处理条例》规定，（）由国务院或者国务院授权有关部门组织事故调查组进行调查。

A、特别重大事故B、重大事故C、较大事故D、极其重大正确答案：A6.变压器的过电流保护，加装复合电压闭锁元件是为了（）。

A、提高过电流保护的选择型B、提高过电流保护的灵敏度C、提高过电流保护的快速性D、提高过电流保护的可靠性正确答案：B7.发生（）情况，电压互感器必须立即停止运行。

A、喷油B、油压低C、油漆脱落D、渗油正确答案：A8.当双侧电源线路两侧重合闸均投入检查同期方式时，将造成（）。

A、两侧重合闸均起动B、非同期合闸C、两侧重合闸均不起动D、一侧重合闸起动，另一侧不起动正确答案：C9.工作票由设备运行维护单位签发或由经设备运行维护单位审核合格并批准的其他单位签发。

承发包工程中，工作票可实行（）签发形式。

A、单方B、第三方C、承包商D、双方正确答案：D10.全线敷设电缆的配电线路，一般不装设自动重合闸，这是因为（）。

A、电缆线路故障几率少B、电缆线路故障多是永久性故障C、电缆线路不用考虑供电可靠性D、电缆线路不允许重合正确答案：B11.按工作票种类号编制原则：（）为《厂站第一种工作票》，（）为《一级动火工作票》。

A、C1、C6B、C2、C3C、C4、C5D、C6、C4正确答案：A12.并联补偿电容器组的总容量应满足所需的（）率补偿值。

[判断题]1.距离（江南博哥）保护装置中的阻抗继电器一般都采用90°接线。

A.正确B.错误参考答案：B[判断题]2.零序电流保护在线路两侧都有变压器中性点接地时，加不加装功率方向元件都不影响保护的正确动作。

A.正确B.错误参考答案：B[判断题]3.接地距离保护受系统运行方式变化的影响较大。

A.正确B.错误参考答案：B[判断题]4.相差高频保护当线路两端电流相位相差180°时，保护装置就应动作。

A.正确B.错误参考答案：B[判断题]5.重合闸后加速是当线路发生永久性故障时，启动保护不带时限，无选择地动作再次断开断路器。

A.正确B.错误参考答案：A[判断题]6.所有继电保护在系统发生振荡时，保护范围内有故障，保护装置均应可靠动作。

A.正确B.错误参考答案：A[判断题]7.500kV、220kV变压器所装设的保护都一样。

A.正确B.错误参考答案：B[判断题]8.在电容器组上或进入其围栏内工作时，应将电容器逐个多次放电后方可进行。

A.正确B.错误参考答案：B[判断题]9.将检修设备停电，对已拉开的断路器和隔离开关取下操作能源，隔离开关操作把手必须锁住A.正确B.错误参考答案：A[判断题]10.直流电磁式仪表是根据磁场对通电矩形线圈有力的作用这一原理制成的。

A.正确B.错误参考答案：A[判断题]11.变压器差动保护用电流互感器应装设在变压器高、低压侧少油断路器的靠变压器侧。

A.正确B.错误参考答案：A[判断题]12.在非直接接地系统正常运行时，电压互感器二次侧辅助绕组的开口三角处有100V电压。

A.正确B.错误参考答案：B[判断题]13.电容器组各相之间电容的差值应不超过一相电容总值的25％。

A.正确B.错误参考答案：B[判断题]14.电磁式仪表与磁电式仪表的区别在于电磁式仪表的磁场是由被测量的电流产生的。

A.正确B.错误参考答案：A[判断题]15.在将断路器合入有永久性故障线路时，跳闸回路中的跳闸必锁继电器不起作用。

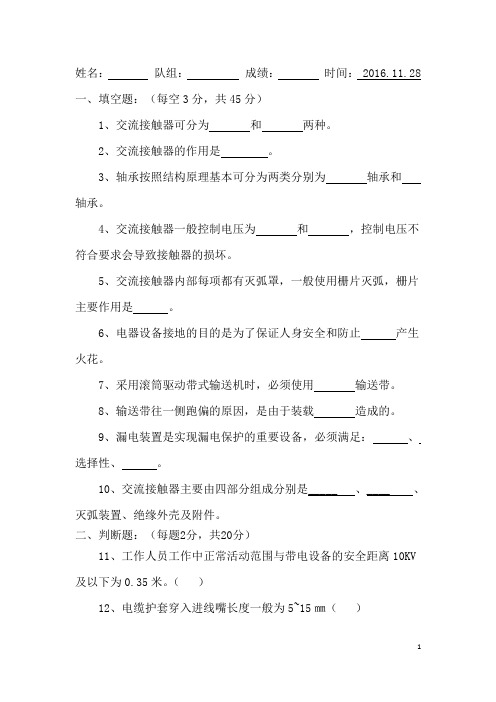

姓名：队组：成绩：时间： 2016.11.28一、填空题：（每空3分，共45分）1、交流接触器可分为和两种。

2、交流接触器的作用是。

3、轴承按照结构原理基本可分为两类分别为轴承和轴承。

4、交流接触器一般控制电压为和，控制电压不符合要求会导致接触器的损坏。

5、交流接触器内部每项都有灭弧罩，一般使用栅片灭弧，栅片主要作用是。

6、电器设备接地的目的是为了保证人身安全和防止产生火花。

7、采用滚筒驱动带式输送机时，必须使用输送带。

8、输送带往一侧跑偏的原因，是由于装载造成的。

9、漏电装置是实现漏电保护的重要设备，必须满足：、选择性、。

10、交流接触器主要由四部分组成分别是_____ 、____ 、灭弧装置、绝缘外壳及附件。

二、判断题：（每题2分，共20分）11、工作人员工作中正常活动范围与带电设备的安全距离10KV及以下为0.35米。

（）12、电缆护套穿入进线嘴长度一般为5~15㎜（）13、密封圈宽度应大于电缆外径0.7倍,且必须大于10㎜（）14、互感器的二次侧必须可靠接地。

（）15、高压绝缘靴每年试验一次。

（）16、液压传动与机械传动都能进行无级调速。

（）17、液压功率等于流量和压力的乘积。

( )18、液压油混入空气后可使液压系统产生气穴，油泵将发出异常声响，如不及时处理将损坏油泵。

（）19、液压泵是将液压能转换成机械能输出。

（）20、平面划线只需选择一个划线基准，立体划线则要选择两个划线基准。

( )三、单项选择题：（每题3分，共15分）21、变压器母线电压的不平衡率，一般要求不超过（）A、±（1—2）%B、±（1—5）%C、±（2—5）%22、橡套电缆的弯曲半径不小于电缆外径( )倍。

A、10B、6C、323、接地网的埋设深度应不小于( )，并敷设水平均压带。

A、0.6mB、0.5mC、0.4mD、0.8m24、我国规定通过人体的允许安秒值为( )mA·S。

变电运行与检修模拟练习题（含答案）一、单选题（共51题，每题1分，共51分）1.断路器液压机构应使用( )。

A、12号航空油。

B、10号航空油;C、15号航空油;D、30号航空油;正确答案：B2.SF6断路器年漏气量测量应( )。

A、<≤2%B、≤1.5%;C、≤l.l%;D、≤l%;正确答案：D3.锯割中,由于锯割材料的不同,用的锯条也不同,现在要锯割铝、紫铜材料,应选用( )。

A、任意锯条。

B、粗锯条;C、细锯条;D、中粗锯条;正确答案：B4.把交流电转换为直流电的过程叫( )。

A、滤波。

B、稳压;C、整流;D、变压;正确答案：C5.在正弦交流电路中,节点电流的方程是( )。

A、∑I=2;B、∑I=1;C、∑I=3。

D、∑I=0;正确答案：D6.钢丝绳用于以机器为动力的起重设备时,其安全系数应取( )。

B、10=C、2.5—4;D、2;正确答案：A7.纯净的SF6气体是( )的。

A、有毒;B、有益。

C、无毒;D、中性;正确答案：C8.( )工作人员擅自移动或拆除遮栏、标示牌。

A、严禁;B、禁止;C、杜绝。

D、不准;正确答案：A9.凡在离地面( ) m及以上的地点进行的工作, 都应视为高空作业。

A、2.5;B、3;C、1.5。

D、2;正确答案：D10.测量一次回路直流电阻显著増大时应( )。

A、继续运行;B、检查处理;C、不考虑。

D、注意观察;正确答案：B11.在检修真空开关时测量导电回路电阻,一般要求测量值不大于出厂值的( )倍。

A、1.2;B、1.25;C、1.3»正确答案：A12.矩形母线宜减少直角弯曲,弯曲处不得有裂纹及显著的折皱,当125mmX10mm及其以下铝母线弯曲成平弯时,最小允许弯曲半径1?为( )倍的母线厚度。

A、3。

B、2.0;C、2.5;D、1.5;正确答案：C13.绝缘电阻表正常测量时的摇速为( ) r/min…A、10。

B、90;C、200;D、120;正确答案：D14.利用卷扬机拖拉变压器时,钢丝绳转弯的内侧是个( ),工作人员一定要注意停留位置。

变电运行与检修试题库（附答案）一、单选题（共51题，每题1分，共51分）1.撬棍是在起重作业中经常使用的工具之一,在进行操作时,重力臂( )力臂。

A、大于;B、小于;C、等于;D、略大。

正确答案：B2.CD10— H型电磁操动机构的合闸铁芯顶杆过短,可能会导致开关( )。

A、跳跃;B、拒合;C、拒分;D、合闸时间过长。

正确答案：B3.导线通过交流电时,导线之间及导线对地之间产生交变电场,因而有( )。

A、容抗;B、电抗;C、感抗;D、阻抗。

正确答案：A4.断路器液压机构应使用( )。

A、30号航空油;B、12号航空油。

C、10号航空油;D、15号航空油;正确答案：C5.MR型有载分接开关定期检查时,应尽量缩短切换开关部件暴露在空气中的时间,最长不应超过( ) hoA、12;B、10;C、15…D、18;正确答案：B6.在变压器中性点装入消弧线圈的目的是( )。

A、限制变压器故障电流;B、提高变压器绝缘水平;C、补偿接地及故障时的电容电流。

D、提高电网电压水平;正确答案：C7.照明灯具的螺口灯头接电时,( )。

A、相线、零线都接在螺纹端上。

B、零线应接在中心触点端上;C、可任意接;D、相线应接在中心触点端上;正确答案：D8.在配制氢氧化钾或氢氧化钠电解液时,为了避免溶液溅到身上,烧伤皮肤或损坏衣服,应备有()。

A、自来水;B、3%硼酸水溶液供洗涤之用;C、5%苏打水;D、碱水。

正确答案：B9.125mmX 10mm及其以下矩形铝母线焊成立弯时,最小允许弯曲半径R为( )倍的母线宽度。

A、1.5:B、3。

C、2;D、2.5;正确答案：C10.并联电容器设备当( )时应更换处理。

A、电容器变形膨胀渗漏;B、熔丝熔断电容器内无击穿;C、积灰比较大;D、电容器端子接线不良。

正确答案：A11.断路器在新装和大修后必须测量( ),并符合有关技术要求。

A、绝缘电阻;B、工频耐压;C、机械特性。

D、同期;正确答案：C12.凡在离地面( ) m及以上的地点进行的工作, 都应视为高空作业。

一、判断题1、新投运的变压器做冲击试验为两次，其他情况为一次。

答案：错误2、新安装的变压器充电时，应将差动保护停用，瓦斯保护投入运行，在测试差动保护极性正确后再将差动保护投入运行。

答案：错误3、新安装或改造后的主变压器投入运行的24h内每小时巡视一次，其他设备投入运行8h内每小时巡视一次。

答案：错误4、断开断路器导致谐振产生，现场运行值班人员应不待值班调度员指令，立即合上该断路器。

答案：错误5、当系统发生事故时，变压器允许过负荷运行。

答案：正确6、查找直流接地时，所用仪表内阻不应低于20000Ω/V。

答案：错误7、查找直流接地应根据运行方式、操作情况、气候影响进行判断可能接地的处所，采取拉路寻找、分段处理的方法，以先信号和照明部分后操作部分，先室外部分后室内部分为原则。

在切断各专用直流回路时，切断时间不得超过3s，不论直流接地消失与否均应合上。

答案：正确8、查找直流接地，拉路前应采取必要措施，以防止直流失电时可能引起保护及自动装置的误动。

答案：正确9、开关失灵保护动作使母线失压时，应在查出拒动开关，并将故障开关隔离后才可恢复母线送电。

答案：正确10、发现隔离开关过热时，应采用倒闸的方法，将故障隔离开关退出运行，如不能倒闸则应停电处理。

11、因隔离开关传动机构本身故障而不能操作的，应带电处理。

答案：错误12、直流母线电压过高或过低时，只要调整充电机的输出电压即可。

答案：错误13、发现隔离开关过热时，应采用倒闸的方法，将故障隔离开关退出运行，如不能倒闸则应停电处理。

答案：正确14、变压器后备保护动作，经检查变压器外部无异常，可以试送电。

答案：正确15、一般情况下，电气设备不允许无保护运行，但在运行中发现保护及二次回路不正常现象，并判明继电器确有误动危险时，值班人员可先将该保护停用，事后立即汇报。

答案：正确16、GIS母线由于母差保护动作而失压，在故障未查明并作有关试验以前母线不得送电。

答案：正确17、操作带接地刀的隔离开关，当发现接地刀或开关的机械联锁卡住不能操作时，应即停止操作并查明原因。

10kV操作复习题1、为什么要进行倒闸操作？1）设备检修2）事故、异常（缺陷）处理3）系统方式调整2、什么是倒闸操作？将电气设备由一种状态向另一种状态转换所进行的操作。

3、电气设备的四种状态？运行、热备用、冷备用、检修（1）运行状态:是指设备的隔离开关及断路器都在合闸位置。

（2）热备用状态:是指设备隔离开关在合闸位置，只断开断路器的设备。

（3）冷备用状态：是指设备断路器，隔离开关均在断开位置，未作安全措施。

（4）检修状态:指电气设备的断路器和隔离开关均处于断开位置，并按“安规”和检修要求做好安全措施。

4、倒闸操作有几种？倒闸操作分为：监护操作、单人操作和检修人员操作。

（1）监护操作：由两人进行同一项的操作。

监护操作时，其中一人对设备较为熟悉者作监护。

特别重要和复杂的倒闸操作，由熟练的运行人员操作，运行值班负责人监护。

（2）单人操作：由一人完成的操作。

1）单人值班的变电站操作时，运行人员根据发令人用电话传达的操作指令填用操作票，复诵无误。

2）实行单人操作的设备、项目及运行人员需经设备运行管理单位批准，人员应通过专项考核。

5、哪项目必须填入操作票内？1）应拉合的设备[断路器(开关)、隔离开关(刀闸)、接地刀闸等]，验电，装拆接地线，安装或拆除控制回路或电压互感器回路的保险器，切换保护回路和自动化装置及检验是否确无电压等；2）拉合设备[断路器(开关)、隔离开关(刀闸)、接地刀闸等]后检查设备的位置；3）进行停、送电操作时，在拉、合隔离开关(刀闸)、手车式开关拉出、推入前，检查断路器(开关)确在分闸位置；4）在进行倒负荷或解、并列操作前后，检查相关电源运行及负荷分配情况；5）设备检修后合闸送电前，检查送电范围内接地刀闸已拉开，接地线已拆除。

6、停电操作为什么要按照开关、负荷侧刀闸、母线侧刀闸的顺序执行？这是因为在停电时，可能出现的误操作情况有两种，一种是开关尚未断开电源而先拉刀闸，另一种是开关虽已拉开，但当操作刀闸时，因走错间隔而错拉不应该停电的设备，以上两种情况都将造成带负荷拉刀闸，造成弧光短路事故。
