智能变电站电气二次防误闭锁问题分析摘要：防误闭锁装置是防止变电站电气设备误操作引起的不良事故的有效技术措施。
变电站对自动化设备的要求越来越高，变电站和配电设备中各种设备的自动化程度和可靠性也越来越高。
关键词：智能变电站；电气二次；防误闭锁前言变电站系统中的电气误操作是导致变电站出现故障的常见引发因素之一，由电气误操作导致电力设备毁坏等变电站故障造成的大范围区域停电，影响电力系统的安全正常运行，带来较大的经济影响。
因此，国家出台了相关的管理规定，其中明确要求：对于可能出现误操作的高压电气设备，应提前考虑设置防误闭锁装置1 传统“五防”概述为了防止电气误操作事故的发生，保障人身安全和电网安全运行，我国电力部门不断采取措施应对此种事故。
依据长期工作的经验积累和总结，采取的措施分为管理措施和技术措施。
管理措施是指电力部门颁布的各种反事故措施和相关安全管理规定，主要包括操作票制度、工作票制度和岗位责任制度等，由于各种原因，仅依靠管理措施远远不够。
对应的技术措施主要是应用电气原理和机械结构对设备的操动机构进行强制性闭锁，即“五防”闭锁技术。
“五防”闭锁技术要求是在1990年提出的，规定了电气设备操作过程中防止出现误操作的管理、设计、运行和使用原则。
防误装置的设计应遵循的原则:凡有可能引起误操作的高压电气设备均应装设防误装置和相应的防误电气闭锁回路。
基于这个原则，提出了“五防”规定。
“防误技术”首先要从“五防”讲起。
“五防”是指防止电力系统倒闸操作中经常发生的5种恶性电气误操作事故的简称。
“五防”闭锁的发展是随着电力系统的发展而发展的，相继经历了机械闭锁、机械程序闭锁、电气闭锁、微机五防、一体化五防、在线式独立五防等技术。
随着“五防”体系的发展和不断完善，已形成较为成熟的运行规程，从而起到确保安全操作一次设备的作用。
随着新技术发展，“五防”的内容不断细化，逐步形成了“五防”体系。
但是，由于现场人员习惯叫法上的差异，通常以“五防”泛指“防误”，即把“五防”和“防误”等同为一个概念来讲。
电气二次防误闭锁与微机防误闭锁共同运行的必要性电力系统是一个高度自动化、复杂的系统，一些关键设备的故障或误操作带来的影响十分严重。
为了提高电力系统的可靠性和稳定性，在电力系统中加入了很多防误闭锁措施。
在安全保障这一方面，电气二次防误闭锁系统和微机防误闭锁系统是两个常见的防误闭锁措施。
本文主要探讨电气二次防误闭锁与微机防误闭锁共同运行的必要性。
电气二次防误闭锁电气二次防误闭锁是一种基于电气原理的闭锁系统，采用电气逻辑关闭和联锁，能有效避免误操作带来的危险和损失。
电气二次防误闭锁是电力系统中最先进、最常用的防误闭锁措施之一，它具有以下几个特点：1.可靠性高。
电气二次防误闭锁系统的设计和运行都有严格的标准和规程，控制信号的来源多种多样，能够有效消除误操作。
2.灵敏度高。
电气二次防误闭锁系统能够快速响应异常情况，并及时启动保护措施。
3.自动化程度高。
电气二次防误闭锁系统具有很高的自动化程度，操作简单方便，大大提高了工作效率。
4.维护成本低。
电气二次防误闭锁系统的维护成本比较低，因为它不需要人工干预，可以自动运行。
微机防误闭锁微机防误闭锁是一种基于计算机技术的闭锁系统，采用现代化的软件和硬件技术，功能强大，能够自适应复杂的电力系统工作环境，提高电力系统的安全性。
微机防误闭锁相对于传统的电气二次防误闭锁，具有以下优势：1.功能强大。
微机防误闭锁拥有丰富、灵活、多种多样的功能，能够适应各种不同的闭锁场合和用户需求。
2.精度高。
微机防误闭锁通过采集、处理大量的数据信息，能够快速、精确地分析电力系统中各种异常情况，及时做出正确的决策。
3.可编程性强。
微机防误闭锁能够进行高级编程，可以根据用户需求进行定制化程序设计，满足个性化要求。
4.可靠性高。
微机防误闭锁采用领先的技术和高品质的硬件，并严格执行各种测试和验证，确保系统能够稳定运行。
电气二次防误闭锁与微机防误闭锁的共同运行电气二次防误闭锁和微机防误闭锁都是电力系统中防误闭锁方案中比较重要、常用的两种方式。

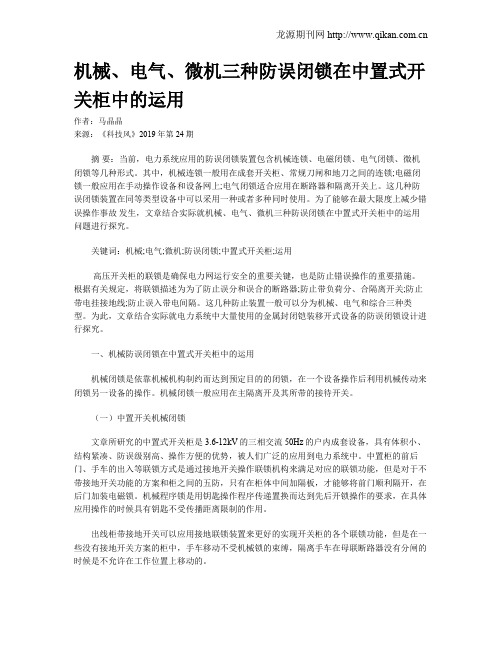

机械、电气、微机三种防误闭锁在中置式开关柜中的运用作者：马晶晶来源：《科技风》2019年第24期摘要：当前，电力系统应用的防误闭锁装置包含机械连锁、电磁闭锁、电气闭锁、微机闭锁等几种形式。
其中，机械连锁一般用在成套开关柜、常规刀闸和地刀之间的连锁;电磁闭锁一般应用在手动操作设备和设备网上;电气闭锁适合应用在断路器和隔离开关上。
这几种防误闭锁装置在同等类型设备中可以采用一种或者多种同时使用。
为了能够在最大限度上减少错误操作事故发生，文章结合实际就机械、电气、微机三种防误闭锁在中置式开关柜中的运用问题进行探究。
关键词：机械;电气;微机;防误闭锁;中置式开关柜;运用高压开关柜的联锁是确保电力网运行安全的重要关键，也是防止错误操作的重要措施。
根据有关规定，将联锁描述为为了防止误分和误合的断路器;防止带负荷分、合隔离开关;防止带电挂接地线;防止误入带电间隔。
这几种防止装置一般可以分为机械、电气和综合三种类型。
为此，文章结合实际就电力系统中大量使用的金属封闭铠装移开式设备的防误闭锁设计进行探究。
一、机械防误闭锁在中置式开关柜中的运用机械闭锁是依靠机械机构制约而达到预定目的的闭锁，在一个设备操作后利用机械传动来闭锁另一设备的操作。
机械闭锁一般应用在主隔离开及其所带的接待开关。
（一）中置开关机械闭锁文章所研究的中置式开关柜是3.6-12kV的三相交流50Hz的户内成套设备，具有体积小、结构紧凑、防误级别高、操作方便的优势，被人们广泛的应用到电力系统中。
中置柜的前后门、手车的出入等联锁方式是通过接地开关操作联锁机构来满足对应的联锁功能，但是对于不带接地开关功能的方案和柜之间的五防，只有在柜体中间加隔板，才能够将前门顺利隔开，在后门加装电磁锁。
机械程序锁是用钥匙操作程序传递置换而达到先后开锁操作的要求，在具体应用操作的时候具有钥匙不受传播距离限制的作用。
出线柜带接地开关可以应用接地联锁装置来更好的实现开关柜的各个联锁功能，但是在一些没有接地开关方案的柜中，手车移动不受机械锁的束缚，隔离手车在母联断路器没有分闸的时候是不允许在工作位置上移动的。

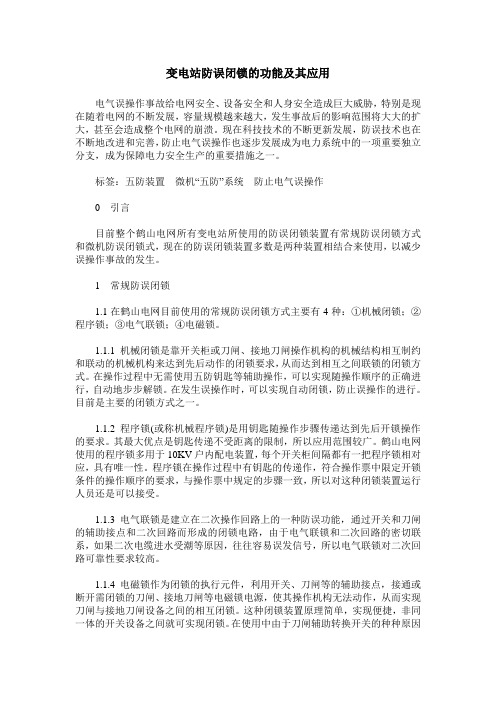

变电站防误闭锁的功能及其应用电气误操作事故给电网安全、设备安全和人身安全造成巨大威胁，特别是现在随着电网的不断发展，容量规模越来越大，发生事故后的影响范围将大大的扩大，甚至会造成整个电网的崩溃。
现在科技技术的不断更新发展，防误技术也在不断地改进和完善，防止电气误操作也逐步发展成为电力系统中的一项重要独立分支，成为保障电力安全生产的重要措施之一。
标签：五防装置微机“五防”系统防止电气误操作0引言目前整个鹤山电网所有变电站所使用的防误闭锁装置有常规防误闭锁方式和微机防误闭锁式，现在的防误闭锁装置多数是两种装置相结合来使用，以减少误操作事故的发生。
1常规防误闭锁1.1在鹤山电网目前使用的常规防误闭锁方式主要有4种：①机械闭锁；②程序锁；③电气联锁；④电磁锁。
1.1.1机械闭锁是靠开关柜或刀闸、接地刀闸操作机构的机械结构相互制约和联动的机械机构来达到先后动作的闭锁要求，从而达到相互之间联锁的闭锁方式。
在操作过程中无需使用五防钥匙等辅助操作，可以实现随操作顺序的正确进行，自动地步步解锁。
在发生误操作时，可以实现自动闭锁，防止误操作的进行。
目前是主要的闭锁方式之一。
1.1.2程序锁(或称机械程序锁)是用钥匙随操作步骤传递达到先后开锁操作的要求。
其最大优点是钥匙传递不受距离的限制，所以应用范围较广。
鹤山电网使用的程序锁多用于10KV户内配电装置，每个开关柜间隔都有一把程序锁相对应，具有唯一性。
程序锁在操作过程中有钥匙的传递作，符合操作票中限定开锁条件的操作顺序的要求，与操作票中规定的步骤一致，所以对这种闭锁装置运行人员还是可以接受。
1.1.3电气联锁是建立在二次操作回路上的一种防误功能，通过开关和刀闸的辅助接点和二次回路而形成的闭锁电路，由于电气联锁和二次回路的密切联系，如果二次电缆进水受潮等原因，往往容易误发信号，所以电气联锁对二次回路可靠性要求较高。
1.1.4电磁锁作为闭锁的执行元件，利用开关、刀闸等的辅助接点，接通或断开需闭锁的刀闸、接地刀闸等电磁锁电源，使其操作机构无法动作，从而实现刀闸与接地刀闸设备之间的相互闭锁。

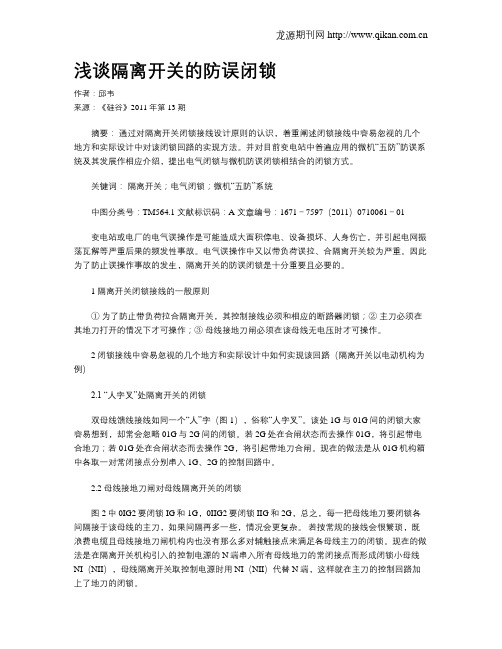

浅谈隔离开关的防误闭锁作者：邱韦来源：《硅谷》2011年第13期摘要：通过对隔离开关闭锁接线设计原则的认识，着重阐述闭锁接线中容易忽视的几个地方和实际设计中对该闭锁回路的实现方法。
并对目前变电站中普遍应用的微机“五防”防误系统及其发展作相应介绍，提出电气闭锁与微机防误闭锁相结合的闭锁方式。
关键词：隔离开关；电气闭锁；微机“五防”系统中图分类号：TM564.1 文献标识码：A 文章编号：1671－7597（2011）0710061－01变电站或电厂的电气误操作是可能造成大面积停电、设备损坏、人身伤亡，并引起电网振荡瓦解等严重后果的频发性事故。
电气误操作中又以带负荷误拉、合隔离开关较为严重。
因此为了防止误操作事故的发生，隔离开关的防误闭锁是十分重要且必要的。
1 隔离开关闭锁接线的一般原则①为了防止带负荷拉合隔离开关，其控制接线必须和相应的断路器闭锁；②主刀必须在其地刀打开的情况下才可操作；③母线接地刀闸必须在该母线无电压时才可操作。
2 闭锁接线中容易忽视的几个地方和实际设计中如何实现该回路（隔离开关以电动机构为例）2.1 “人字叉”处隔离开关的闭锁双母线馈线接线如同一个“人”字（图1），俗称“人字叉”。
该处1G与01G间的闭锁大家容易想到，却常会忽略01G与2G间的闭锁。
若2G处在合闸状态而去操作01G，将引起带电合地刀；若01G处在合闸状态而去操作2G，将引起带地刀合闸。
现在的做法是从01G机构箱中各取一对常闭接点分别串入1G、2G的控制回路中。
2.2 母线接地刀闸对母线隔离开关的闭锁图2中0IG2要闭锁IG和1G，0IIG2要闭锁IIG和2G，总之，每一把母线地刀要闭锁各间隔接于该母线的主刀，如果间隔再多一些，情况会更复杂。
若按常规的接线会很繁琐，既浪费电缆且母线接地刀闸机构内也没有那么多对辅触接点来满足各母线主刀的闭锁。
现在的做法是在隔离开关机构引入的控制电源的N端串入所有母线地刀的常闭接点而形成闭锁小母线NI（NII），母线隔离开关取控制电源时用NI（NII）代替N端，这样就在主刀的控制回路加上了地刀的闭锁。
隔离开关改造中电气二次防误闭锁的运用
林斌
【期刊名称】《农村电工》
【年(卷),期】2011(019)005
【摘要】@@ 某110 kV变电站为老式变电站,因设备老化,需要对该变电站的110 kV隔离开关进行改造,将原有手动操动机构更换为电动操动机构.由于改造前使用手动操动机构,故该变电站的隔离开关操作一直依靠微机"五防"系统来实现防误操作功能.
【总页数】1页(P31)
【作者】林斌
【作者单位】364000,福建省龙岩电业局
【正文语种】中文
【相关文献】
1.用PLC改造隔离开关防误闭锁装置 [J], 董秀洁;庄惠震;魏平俊
2.220 kV隔离开关机械防误闭锁装置的改进 [J], 徐东伟;陈惠;陈志源
3.论电气二次在预防隔离开关改造闭锁中的应用 [J], 刘茜
4.隔离开关二次回路防误闭锁改造与应用 [J], 黄丽娇;苏东青
5.隔离开关防误闭锁分析及可视化设计运维分析 [J], 李帝周
因版权原因，仅展示原文概要，查看原文内容请购买。
探究电气二次防误闭锁与微机防误闭锁在我国每年都会发生许多由于操作人员误操作而导致的重大事故，而且还造成了许多人员伤亡、设备损坏以及大面积停电等恶性事故，造成惨重的经济损失，因此，安装和使用电气防误操作装置已经成为建设或改造变电站和电厂必须考虑的重要环节。
电力系统必防的五大恶性事故如下：误分、合断路器；带负荷拉合隔离开关；带电挂接地线（合接地刀闸）；带接地线（接地刀闸）合隔离开关；误入带电间隔。
标签：电气；二次；防误闭锁；微机防误闭锁随着现代科学技术的不断进步，微机防误闭锁已取代传统的电气二次防误闭锁技术，成为了电力系统安全运行的重要措施，其已广泛应用于新建变电站，同时，许多装有机械防误闭锁的变电站也加快了微机防误闭锁的加装和改造的步伐，微机防误闭锁与一次设备操作手柄上设置的程序锁及综合自动化系统相配合，构成了较为完整的变电站防止电气误操作的技术防线，但是，是否利用微机防误闭锁系统就能够完全阻止运行值班人员、检修人员以及其他人员误操作？新建变电站在配置了微机防误闭锁系统后，是否可考虑不设计电气二次回路闭锁？类似此类的问题，还需要我们不断分析和探讨。
1、误操作事故原因的分析从误操作的过程来看，人为误操作由三个部分组成，包括运行值班人员、检修人员以及其它人员的误操作。
还有因操作二次回路绝缘损坏，造成的恶性事故的发生。
微机防误闭锁系统就是防止运行人员的误操作这类事故而采取的一种措施。
但是它是在微机（或模拟屏的单片机）上实现的，是虚拟的。
它只能满足运行值班人员的操作要求，并不能完全解决检修人员和其它原因的误操作问题。
因为在检修和试验过程中，这时的拉合是由检修人员执行，在不能依赖微机防误闭锁装置的前提下，电气二次回路联锁就成了最后一道防线。
此外，还有二次操作回路一点的绝缘破坏、无关的人员误碰等外力原因造成误操作事故。
2、电气二次防误闭锁与微机防误闭锁技术分析2.1电气二次防误闭锁与微机防误闭锁技术概述电气防误操作是建立在二次操作回路上的，它通过断路器、隔离开关的辅助接点，在其操作二次回路上串入并相互联锁来实现的防误操作。
隔离开关的辅助接点在电力系统二次回路中的应用吴华【摘要】隔离开关的辅助接点广泛地应用于电力系统中的二次回路，文章详尽的阐述了隔离开关的辅助接点作为母线电压切换的开入用于保护装置、测量计量及同期并列回路保证能获取正确的母线电压；隔离开关的辅助接点作为母差失灵的开入保证母差失灵能正确的选择母线；隔离开关的辅助接点作为遥信遥控回路保证监控后台的正确指示及防误闭锁。
【期刊名称】《中国设备工程》【年(卷),期】2016(000)013【总页数】2页(P100-101)【关键词】隔离开关;辅助接点;电压切换;母差失灵;遥信遥控【作者】吴华【作者单位】西门子杭州高压开关有限公司，浙江杭州 310000【正文语种】中文【中图分类】F407.61电力系统中隔离开关是高压电电气开关的一种，它没有灭弧装置，当其处在关合位置时，能承载工作电流，但不能接通或切断负荷电流和短路电流，使用时应与断路器配合的辅助接点。
隔离开关的位置状态通常通过机械联动机构带动二次辅助接点的通断来实现与保护和自动装置的接口。
1.1 用于保护装置中在双母线的变电站中，每个间隔保护装置所需的二次母线电压通过相应运行的母线侧隔离隔离开关的辅助接点进行二次切换，如果隔离开关的辅助接点在运行过程中接触不好或是在倒母过程中切换不到位或是切换继电器触点接触不良，二次电压回路未切换，会导致保护误跳闸，电压互感器二次电压反充电，直流接地，二次交流电压失电，距离保护拒动。
为此部分厂家将电压切换箱中的切换继电改为双位置继电器，有效地解决了这个问题。
四方公司Y QX-22J装置电压切换回路,如图1。
（电压型继电器线圈均并联二极管）为双位置输入方式。
其中1YQJ1,2,3,4,5,6;2Y QJ1,2,3,4,5,6分别是I、II母电压切换继电器，为自保持继电器，通过I、II母隔离开关辅助接点1G，2G的常开常闭接点控制切换继电器的动作和复归，将来自I、II母的电压有选择性的引入到保护装置。
浅谈电气二次防误闭锁与微机防误闭锁共同运行的必要性摘要：随着自动化技术的发展，电力网络的安全运行日益重要，一些改造的变电站和新建的变电站在设计、施工过程中舍弃了传统的电气二次防误闭锁措施，采用了现代的微机防误闭锁装置作为电气操作的唯一防误措施。
本文通过分析电气误操作的原因，对已运行变电站的防误闭锁改造为微机防误闭锁装置，以及新建变电站防误闭锁问题等提出了一些见解。
关键词：二次防误闭锁微机防误闭锁共同运行1、前言近几年来，随着微机防误闭锁系统的广泛运用，许多老式防误闭锁的变电站也在进行微机防误闭锁系统的加装或改造，取得了良好的效果。
那么新建变电站在配置了微机防误闭锁系统后，是否可以省去电气二次回路闭锁设计?本文就针对这些问题，从安全治理、微机“五防”技术与传统电气二次防误装置功能比较，以及实际运行中存在的问题等几个方面，展开了讨论。
2、电气误操作的原因分析：从误操作的过程来看，人为误操作由三个部分组成，即运行值班人员、检修人员以及其它人员的误操作造成。
还有因操作二次回路绝缘损坏，造成的恶性事故发生。
微机防误闭锁系统就是防止运行人员的误操作这类事故而采取的一种积极措施。
但是它是在微机上实现的，是虚拟的。
它只能满足运行值班人员的操作要求，并不能完全解决检修人员和其它原因的误操作问题。
因为在检修、试验过程中，这时的拉合是由检修人员执行，在不能依靠微机防误闭锁装置的前提下，电气二次回路联锁就成了最后一道安全防线。
此外，还有二次操作回路一点的绝缘破坏、无关的人员误碰等原因造成外力原因误操作事故。
3、传统电气二次防误闭锁与现代微机防误闭锁技术分析：电气防误操作是建立在二次操作回路上的一种防误功能，一般通过断路器和开关的辅助接点，在其操作二次回路上串入并相互联锁来实现。
微机五防则是一种采用计算机技术，用于高压开关设备防止电气误操作的装置。
通常主要由主机、模拟屏、电脑钥匙、机械编码锁、电气编码锁等功能元件组成。
现行微机防误闭锁装置闭锁的设备有断路器、开关、地线、地线开关、遮拦网门（开关柜门），上述设备需由软件编写操作闭锁规则程序。
解析电气二次接线在隔离开关防误闭锁中的应用
【摘要】随着电力系统自动化技术的不断发展和进步，电网实现了综合自动化运行和逐步智能化管理。
电网变电站中隔离开关防误闭锁电气二次接线和微机五防技术得到了日益广泛的应用，本文结合实际例子，对变电站自动化改造中，如何应用电气二次接线来实现隔离开关电气闭锁、防止误操作的相关技术进行了分析。
【关键词】隔离开关；防止误操作；闭锁；电气二次接线
前言
传统的电力系统变电站运行模式逐渐不能满足市场的高可靠需要，必须进行技术改造。
对于电力系统中的变电站而言，其安全、可靠运行直接影响着电力供应的质量和稳定，因此，相关工作人员在进行电网改造时，要切实提高系统的防止误操作能力，保障系统运行安全。
1 电气二次技术概述
电气二次技术，是指电力系统中的二次设备或系统，指对一次设备的工作进行监测、控制、调节和保护，为电力工作人员的操作和维护提供运行工况或生产指挥信号所需的低压电气设备，如熔断器、控制开关等。
由多个二次设备相互连接，形成对一次设备进行监测、调节和保护的电气回路，成为二次回路或者二次接线系统。
2 电气二次防误闭锁技术
电气二次防误闭锁技术，主要是为了防止电气误操作的发生而设置的，综自系统中是通过微机五防系统来防止运行值班人员的误操作，从而保证系统的安全稳定。
但是，造成电网二次电气误操作的人为原因，不仅包括运行值班人员，同时还有现场检修操作人员，微机五防系统无法杜绝设备检修人员进线现场维护时可能出现的误操作，因此具有一定的局限性，在对电网进行日常检修维护时，不能完全依靠微机防误闭锁系统，同时应该依靠电气二次回路联锁装置。
以二次接线为基础构成的电气防误操作回路，是利用隔离开关、断路器等辅助接点，在二次回路中相互联锁接线，从而对误操作进行防范。
作为一种现场电气联锁技术，电网中电气二次防误闭锁回路主要是利用相关设备的常开常闭接点进行连接，进而实现电气闭锁，可以说是一种最为实用的电气闭锁方式，不仅可靠性强，而且技术非常成熟。
因此，在电气二次设计中应根据电气主接线形式，选择最为可靠的二次接线，对隔离开关以及接地开关的误操作进行预防，并应避免过于复杂的二次接线。
而之前提到的微机防误闭锁系统其接线方式简单，可以根据现场需求，编写出相应的程序，对误操作进行预防，但其可能受到计算机系统故障的影响，而且其只能预防变电站运行人员的误操作。
3 电气二次防误闭锁接线的应用
3.1 变电站概况
实例变电站为110kV地区枢纽变电站，由于投运时间较早，其110kV隔离开关的自动化程度十分低下，严重影响了变电站的安全运行和维护。
为此，针对其隔离开关进行了技术改造，将原有的手动操作机构改为电动操作机构。
变电站采用的是110kV单母线分段带旁路母线的主接线形式，其中断路器QFd为母联兼作旁路断路器，对于变电站运行的灵活调度有着很大的作用。
变电站电气主接线如下图所示：
3.2 电气闭锁装置
在改造中，防止电气误操作的装置，包括微机五防装置，同时在隔离开关的电动操作控制回路中，改进了闭锁二次接线，充分利用不同位置隔离开关和相关断路器的辅助接触点，以达到隔离开关防误闭锁的要求。
3.3 隔离开关电气闭锁二次接线分析
3.3.1 隔离开关QS1、QS2、QS3、QS4的闭锁条件
在正常运行时110kV主母线Ⅰ段、Ⅱ段均带电，QFd作为母线分段断路器，且为合闸状态，此时QS1、QS2必定为合闸状态，QS3、QS4、QSd处于断开状态。
那么，隔离开关QS1、QS2、QS3、QS4的闭锁条件就是：QFd断开，只有QS3断开时，才可操作QS1，只有QS4断开时，才可操作QS2；QFd断开，只有QS1断开时，才可操作QS3，只有QS2断开时，才可操作QS2。
因此在隔离开关控制二次回路中将QS1的电磁锁端子与QS3的常闭辅助接点串联、QS2的电磁锁端子与QS4的常闭辅助接点串联、QS3的电磁锁端子与QS1的常闭辅助接点串联、QS4的电磁锁端子与QS2的常闭辅助接点串联，以上4个支路并联后再与断路器QFd的常闭辅助接点串联，构成闭锁接线。
3.3.2 隔离开关QS5、QS6、QS7、QS8的闭锁条件
当需要检修某回110kV出线上的断路器（QF1～QF4中之一）时，为不致中断该回路供电，就要通过旁路隔离开关将出线转移到旁路母线上。
投入旁路母线前，首先应对旁路母线充电，使之与工作母线等电位后方可投入旁路隔离开关，QFd兼作旁路断路器。
对旁路母线充电就要通过QFd、QS1和QS4或者QFd、QS2和QS3这两条回路中的一条。
首先，只有QF1断开且其两侧的隔离开关均断开时，才能操作QS5，同样，QS6、QS7、QS8与QF2、QF3、QF4及其两侧的隔离开关也有同样的闭锁关系。
其次，只有隔离开关QS3或QS4之一处于合闸状态，隔离开关QS5、QS6、
QS7、QS8才能进行合闸，因此在QS5～QS8的控制回路中串入QS3和QS4辅助触点的并联接线。
最后，为了防止投入旁路QS5～QS8时，由于线路突然发生故障而造成旁路隔离开关投入到故障线路，因而要求倒闸操作中，在旁路母线充电完毕后，短时断开旁路断路器再投入旁路隔离开关QS5～QS8。
因此在旁路隔离开关QS5～QS8的控制回路中串入旁路断路器QFd的动断辅助接点。
4 结语
在变电站隔离开关改造中应用电气二次防误闭锁技术后，该变电站运行的安全性和可靠性得到了根本保障，充分发挥出了单母线分段带旁路母线接线形式的可靠性以及灵活性，极大地提高了变电站的运行效率。
变电站隔离开关防误闭锁系统，是电气防误闭锁二次回路与微机五防装置的有机结合，有效地提高了变电站防误能力，切实保证了该地区电网的安全、可靠、高效运行。
参考文献：
[1]徐建.关于电气二次设计常见问题的研究[J].科技致富向导，2011 （15）.
[2]雷云川.110kV综合自动化变电站的电气二次设计[J].广东科技，2013（22）.
[3]张喜富.浅谈电力“五防”闭锁系统[J].黑龙江科技信息，2013（2）.。
