江西省2016年电气工程师发输变电：电子巡查系统试题

注册电气工程师考试发输变电专业(试卷编号171)1.[单选题]火力发电厂厂用电设计应达到的要求是（）。

A)满足建设（甲方）的要求；B)符合地方政府的要求；C)达到投资最少的要求；D)达到安全可靠、经济适用、符合国情的要求,答案:D解析:2.[单选题]中性点经消弧线圈接地的电网，在正常情况下，长时间中性点位移电压不应超过额定相电压的（）A)10%；B)12%；C)13%；D)15%。

答案:D解析:3.[单选题]为防止由于发电机引起的参数谐振过电压，在下列防止措施中，错误的是（）。

A)采用发电机带空载线路启动或采用以全电压向空载线路合闸；B)采用快速励磁自动调节器限制发电机同步自励过电压；C)使发电机的容量大于被投入空载线路的充电功率；D)水电厂应该采用转子上装设陣尼燒组的水轮发电机。

答案:A解析:4.[单选题]在绝缘配合标准中，送电线路、变电所绝缘子串及空气间隙的绝缘配合公式均按标准气象条件给出。

请在下列各组气象条件数据中，分别确定标准气象条件（气压P、温度T、绝对湿度H）的有关数据，（1mmHg=133.322Pa）A)标准气象条件的绝对湿度H等于（）。

B)8.5g/m3；C)9g/m3; C 10g/m3；D)11g/m3。

答案:D解析:根据DL/T620-1997附录Dl规定即可得：标准气象条件的绝对湿度H等于11g/m3。

5.[单选题]已知某电厂发电机经220kV输电线路接于受端无限大系统母线，已归算到基准值的标么值参数如下（见图16-1）：B)1.400；C)1.327；D)1.200。

答案:C解析:6.[单选题]为节约投资，在系统允许的情况下，边远地区的终端变电站或分支变电站，可以采 用简易电器的变电站。

A)其最大容量一般为（）。

B)10MVA;C)20MVA； C16MVA；D)18MVA。

答案:C解析:变压器最大容量为16MVA (表2-5所列）7.[单选题]控制屏（屏台）经常操作设备的布置，下列说法正确的是（），A)800mm宽的控制屏.(屏台）上，操作设备应布置在便于操作的地方，布置在离地800mm处；B)800mm宽的控制屏（屏台）上，每行控制斧关不宜超过5个，经常操作的设备宜布置在离地面800~1500mm处；C)功能相同的操作设备应布里在同一水平位置，离地面800~1500mm处；答案:B解析:8.[单选题]建筑物内部的灯具引入线，应采用多股铜芯软线，其截面不应小于（）mm2。

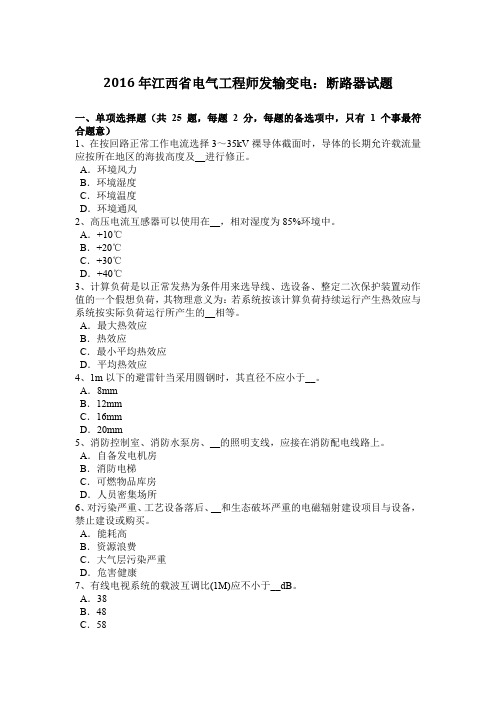

2016年江西省电气工程师发输变电：断路器试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、在按回路正常工作电流选择3～35kV裸导体截面时，导体的长期允许载流量应按所在地区的海拔高度及__进行修正。

A．环境风力B．环境湿度C．环境温度D．环境通风2、高压电流互感器可以使用在__，相对湿度为85%环境中。

A．+10℃B．+20℃C．+30℃D．+40℃3、计算负荷是以正常发热为条件用来选导线、选设备、整定二次保护装置动作值的一个假想负荷，其物理意义为：若系统按该计算负荷持续运行产生热效应与系统按实际负荷运行所产生的__相等。

A．最大热效应B．热效应C．最小平均热效应D．平均热效应4、1m以下的避雷针当采用圆钢时，其直径不应小于__。

A．8mmB．12mmC．16mmD．20mm5、消防控制室、消防水泵房、__的照明支线，应接在消防配电线路上。

A．自备发电机房B．消防电梯C．可燃物品库房D．人员密集场所6、对污染严重、工艺设备落后、__和生态破坏严重的电磁辐射建设项目与设备，禁止建设或购买。

A．能耗高B．资源浪费C．大气层污染严重D．危害健康7、有线电视系统的载波互调比(1M)应不小于__dB。

A．38B．48C．58D．688、电力生产与电网运行应当遵循__的原则。

A．坚持安全第一、预防为主B．安全、优质、经济C．统一调度D．分级管理9、柴油发电机房应采用耐火极限不低于2.0h的隔墙和__的楼板与其他部位隔开。

A．1.5hB．2.0hC．2.5hD．3.0h10、障碍标志灯的水平垂直距离不宜大于__。

A．30mB．35mC．45mD．60m11、发电机的额定电压比网络的额定电压高（）。

A．5%B．10%C．0%D．15%12、13、电路如图所示，该电路能实现下列哪种功能（）。

A．减法器B．加法器C．比较器D．译码器14、消防车道距高层建筑外墙宜大于__。

A．2mB．4mC．5mD．7m15、当IT系统不引出N线，线路标称电压为220V/380V，配电线路发生第二次异相接地故障时保护电器应在（）s内切断故障回路，并符合（）式的要求。

注册电气工程师（发输变电）《专业基础考试》试题(附答案).第 1 题 > 单项选择题 >图示电路，试用结点电压法求解电路，2Ω电阻上的电压UK等于（）。

{A}. 4V{B}. －l52/7V{C}. 152/7V{D}. －4V正确答案：D,第 2 题 > 单项选择题 >单相交流电路的有功功率是（）。

{A}. 3UIsinφ{B}. UIsinφ{C}. UIcosφ{D}. UI正确答案：C,第 3 题 > 单项选择题 >若某电路元件的电压、电流分别为u＝15cos（314t－30°）V、i＝3cos（314t＋30°）A，则相应的阻抗是（）。

{A}. 5∠－30°Ω{B}. 5∠60°Ω{C}. 5∠－60°Ω{D}. 5∠30°Ω正确答案：C,第 4 题 > 单项选择题 >{A}. 9W{B}. 6W{C}. 3W{D}. 4.5W正确答案：D,第 5 题 > 单项选择题 >非正弦周期信号作用下的线性电路，电路响应等于它的各次谐波单独作用时产生响应的（）。

{A}. 有效值的叠加{B}. 瞬时值的叠加{C}. 相量的叠加{D}. 最大值的叠加正确答案：B,第 6 题 > 单项选择题 >图示电路中，电容有初始储能，若在t＝0时将a、b两端短路，则在t≥0时电容电压的响应形式为（）。

{A}. 非振荡放电过程{B}. 临界过程{C}. 零状态响应过程{D}. 衰减振荡过程正确答案：A,第 7 题 > 单项选择题 >图示电路中，开关S闭合前电路已经处于稳态，当t＝0时，S闭合，S闭合后的uC（t）是（）。

{A}. uC（t）＝（－6－24e－1000t）V{B}. uC（t）＝（－6－24e－500t）V{C}. uC（t）＝（30－24e－1000t）V{D}. uC（t）＝（30－24e－500t）V正确答案：B,第 8 题 > 单项选择题 >平行平板电极间充满了介电常数为ε的电介质，平行平板面积为S，平板间距为d，两平板电极间电位差为V，则平行平板电极上的电荷量为（）。

2016年注册电气工程师（发输变电）《专业知识考试（下）》真题及详解一、单项选择题（共40题，每题1分，每题的备选项中只有1个最符合题意）1．某500kV变电站高压侧配电装置采用一个半断路器接线，安装主变压器4台，以下表述正确的是：（）A．所有变压器必须进串B．1台变压器进串即可C．其中2台进串，其他变压器可不进串，直接经断路器接母线D．其中3台进串，另1台变压器不进串，直接经断路器接母线答案：C解析：《220kV～750kV变电站设计技术规程》（DL/T 5218—2012）第5.1.2条规定，500kV、750kV配电装置的最终接线方式，当线路、变压器等连接元件总数为6回及以上，且变电站在系统中具有重要地位时，宜采用一个半断路器接线。

因系统潮流控制或因限制短路电流需要分片运行时，可将母线分段。

采用一个半断路器接线时，宜将电源回路与负荷回路配对成串，同名回路不宜配置在同一串内，但可接于同一侧母线；当变压器超过两台时，其中两台进串，其他变压器可不进串，直接经断路器接母线。

2．某地区规划建设一座容量为100MW的风电场，拟以110kV电压等级进入电网，关于电气主接线以下哪个方案最为合理经济？（）A．采用2台50MVA升压主变，110kV采用单母线接线，以一回110kV线路并网B．采用1台100MVA主变，110kV采用单母线接线，以二回110kV线路并网C．采用2台50MVA升压主变，110kV采用桥形接线，以二回110kV线路并网D．采用1台100MVA主变，110kV采用线路变压器组接线，以一回110kV线路并网答案：C解析：《风力发电场设计技术规范》（DL/T 5383—2007）第6.1.2条规定，网络的输电容量必须满足各种正常运行方式并兼顾事故运行方式的需要。

事故运行方式是在正常运行方式的基础上，综合考虑线路、变压器等设备的单一故障。

《风力发电场设计技术规范》（DL/T 5383—2007）第6.3.2-3-2条规定，选择主变压器容量时，考虑风力发电场负荷率较低的实际情况，及风力发电机组的功率因数在1左右，可以选择等于风电场发电容量的主变压器。

2016年下半年上海电气工程师发输变电：电子巡查系统考试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、一空间平行力系如图示，该力系的简化结果是：().A.一合力B.一台力偶C.一力螺旋D.平衡2、变电所电容器装置的电器和导体的长期允许电流，不应小于电容器组额定电流的__倍。

A．1.1B．1.2C．1.3D．1.353、__将暖气管、煤气管、自来水管道作为保护线使用。

A．禁止B．可以C．宜D．应4、EP级标准智能建筑天花板高度不应小于__。

A．2.8mB．2.7mC．2.6mD．2.5m5、行李房、库房、室外门廊等场所光源一般显色指数(Ra)为__。

A．Ra＜40B．Ra≥80C．80＞Ra≥60D．60＞Ra≥406、7、”理想气体和单一热源接触做等温膨胀时，吸收的热量全部用来对外做功。

”对此说法，有如下几种讨论，哪种是正确的：（）。

A.不违反热力学第一定律，但违反热力学第二定律 B.不违反热力学第二定律，但违反热力学第一定律 C.不违反热力学第一定律，也不违反热力学第二定律 D.违反热力学第一定律，也违反热力学第二定律8、电缆型号为YJV，其中“V”的意思是__。

A．聚乙烯内保护层B．交联聚氯乙烯内保护层C．聚氯乙烯内保护层D．阻燃9、变电所中，当用21kV A、220V单相国产交流电焊机作检修电源时，检修电源回路的工作电流为：A．153AB．77AC．15.32AD．7.7A10、电路如试题1-3图所示，ab两点的电压为（）。

A．0V B．6V C．-6V D．10V11、线路安全距离是指导线与地面(水画)、杆塔构件、跨越物(包括电力线路和弱电线路)之间的__距离。

A．最小允许B．最大允许C．最小平均D．最大平均12、35kV变电所当6-35kV配电装置采用手车式高压开关柜时，__设置旁路设施。

绝密★启用前电气巡检员试题及答案This article contains a large number of test questions, through the exercise of testquestions, to enhance the goal of academic performance.海量题库模拟真考Huge of Questions, Simulation Test电气巡检员试题及答案温馨提示：该题库汇集大量内部真题、解析，并根据题型进行分类，具有很强的实用价值；既可以作为考试练习、突击备考使用，也可以在适当整理后当真题试卷使用。

本文档可根据实际情况进行修改、编辑和打印使用。

填空题：（每空0.5分, 共8分）1、凝泵变频器外接控制电源取自（厂用PC A段）。

2、发电机额定励磁电流是（2287）A。

3、柴发由接到启动指令到接带负荷大约需要（12S ）时间。

4、冬季应检查柴发（水套）加热器在投入位置, 环境温度大于20℃时将其停止。

5、柴发的额定功率为（750 ）kW。

6、设备不停电的安全距离, 6kV规定为（0.7）m, 220kV规定为（3 ）m。

7、电压的高低主要取决于电力系统中（无功）功率的平衡,电压较低时,表示系统中发出（无功）功率不足。

8、测电气设备的绝缘电阻时, 应先将该设备的（电源）切断, 摇测有较大电容的设备前还要进行（放电）。

9、变压器呼吸器中的硅胶, 正常未吸潮时颜色为（蓝色）10、转动着的发电机, 即使未加励磁, 亦应认为（有电压）。

11、任何电气设备上的标示牌, 除（原来放置人员或负责的运行值班人员）外, 其他任何人员不准移动。

12、当一台电动机轴上的负载增加时, 其定子电流（增加）。

13、刀闸在正常运行时, 应监视电流不超过额定值, 温度不超过（70）℃。

判断题：（每题1分, 共5分）1、三相异步电动机接通电源后启动不起来, 转子左右摆动, 有强烈的嗡嗡声是由于电压过低。

福建省2016年上半年电气工程师《发输变电》：电子巡查系统模拟试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、软电缆或软线中的__在任何情况下只能用作保护线。

A．黄色线B．绿色线C．黑色线D．绿/黄双色线2、电动机启动冲击电流在__周波即达到峰值。

A．1/2B．1/3C．1/4D．1/53、在试题1-1图中，U=10V，I=50mA，该元件供出的功率为（）。

A．P=0.5W B．P=-0.5W C．P=500W D．P=-500W4、当设备负荷率很高或未知时，4台连续运行设备的计算负荷的需要系数为__。

A．0.90B．0.95C．0.80D．0.855、变压器的额定容量为2MV A，变压器阻抗电压百分数为 5.5，基准容量取100MV A，变压器的电抗标幺值为__。

A．2.75．B．0.36．C．0.03．D．0.276、地方投资的电力生产企业所生产的电力，属于在省内各地区形成独立电网的或者自发自用的，其电价可以由__管理。

A．省、自治区、直辖市人民政府B．供电局C．行政管理部门D．国务院7、对一般负荷供电的中型变配电所当装有电磁操动机构时，合闸电源宜采用硅整流，分闸电源可采用__。

A．小容量镉镍电池B．硅整流C．110V蓄电池组D．220V蓄电池组8、UPS不间断电源静态旁路开关的切换时间一般为__。

A．2～10minB．20～100sC．2～10sD．2～10ms9、长延时脱扣器用作电动机过载保护时，其整定电流应接近但不小于电动机的额定电流，且在__整定电流下的动作时间应大于电动机的启动时间。

A．7.2倍B．8.2倍C．8倍D．9.2倍10、某隐极同步发电机的额定数据为：UN=11kV，PN=3MW，同步电抗XC=11，Y接法。

若处在额定运行状态时的每相空载电动势E0=8kV，则发电机的功角为（）。

（定子电阻忽略不计）A．7.18° B．12.5° C．13.6° D．15.4°11、忽略质量的细杆OC=ι，其端部固结匀质圆盘。
