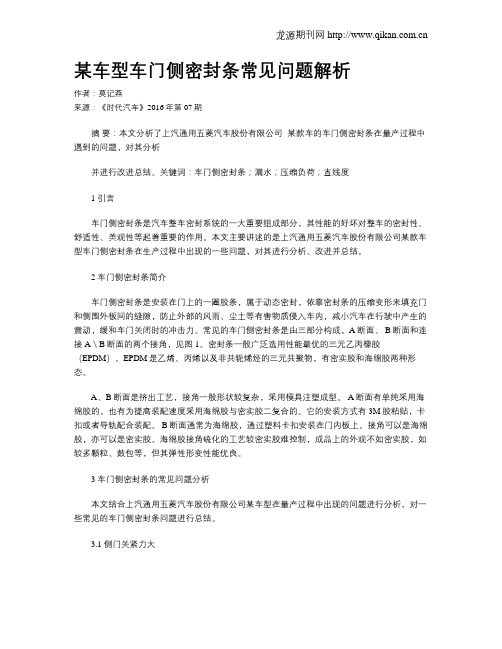

某车型车门侧密封条常见问题解析作者：莫记燕来源：《时代汽车》2016年第07期摘要：本文分析了上汽通用五菱汽车股份有限公司 -某款车的车门侧密封条在量产过程中遇到的问题，对其分析并进行改进总结。
关键词：车门侧密封条；漏水；压缩负荷；直线度1 引言车门侧密封条是汽车整车密封系统的一大重要组成部分，其性能的好坏对整车的密封性、舒适性、美观性等起着重要的作用。
本文主要讲述的是上汽通用五菱汽车股份有限公司某款车型车门侧密封条在生产过程中出现的一些问题，对其进行分析、改进并总结。
2 车门侧密封条简介车门侧密封条是安装在门上的一圈胶条，属于动态密封，依靠密封条的压缩变形来填充门和侧围外板间的缝隙，防止外部的风雨、尘土等有害物质侵入车内，减小汽车在行驶中产生的震动，缓和车门关闭时的冲击力。
常见的车门侧密封条是由三部分构成，A断面、 B断面和连接 A＼B断面的两个接角，见图 1。
密封条一般广泛选用性能最优的三元乙丙橡胶（EPDM）。
EPDM是乙烯、丙烯以及非共轭烯烃的三元共聚物，有密实胶和海绵胶两种形态。
A、B断面是挤出工艺，接角一般形状较复杂，采用模具注塑成型。
A断面有单纯采用海绵胶的，也有为提高装配速度采用海绵胶与密实胶二复合的。
它的安装方式有 3M胶粘贴，卡扣或者导轨配合装配。
B断面通常为海绵胶，通过塑料卡扣安装在门内板上。
接角可以是海绵胶，亦可以是密实胶。
海绵胶接角硫化的工艺较密实胶难控制，成品上的外观不如密实胶，如较多颗粒、鼓包等，但其弹性形变性能优良。
3 车门侧密封条的常见问题分析本文结合上汽通用五菱汽车股份有限公司某车型在量产过程中出现的问题进行分析，对一些常见的车门侧密封条问题进行总结。
3.1 侧门关紧力大关紧力是衡量客户关闭车门操作力是否舒适的一个度量简称，在生产过程中，主要以关门速度来体现。
关紧力主要受两个方面的影响：系统阻力和空气阻力。
系统阻力主要表现为：① .密封条的压缩永久变形；② .密封间隙的大小及波动；③ .铰链的装配位置；④ .限位器的装配位置；⑤ .门锁及锁扣的装配配合等。
10.16638/ki.1671-7988.2018.12.054密封件和车门之间动态异响分析张杰，姚宇，于涵，孙兆有（华晨汽车工程研究院闭合件工程室，辽宁沈阳110141）摘要：随着人们对汽车舒适性要求的提高，汽车异响问题备受关注。
文章通过对颠簸路面密封件和车门之间动态异响问题进行受力分析，从车门、车身漆面及密封件涂层等方面找出影响异响的因素，并提出改进方案。
为后续车型避免此类异响问题提供了一定的帮助。
关键词：颠簸路面；动态异响；密封件涂层中图分类号：U467 文献标识码：B 文章编号：1671-7988(2018)12-153-03Dynamic noise analysis between the seal and the doorZhang Jie, Yao Yu, Yu Han, Sun Zhaoyou（Brilliance Auto R&D Center Closure Section, Liaoning Shenyang 110141）Abstract: With the improvement of the requirements of automobile comfort, the problem of automobile noise has attracted much attention. Through the stress analysis of the dynamic noise problem between the seal and the door on the bumpy road, we find out the factors that affect the noise from door, automotive paint and seal coating and propose an improved scheme. It provides a certain help for the follow-up model to avoid the problem of this kind of noise.Keywords: bumpy road; dynamic noise;seal coatingCLC NO.: U467 Document Code: B Article ID: 1671-7988(2018)12-153-03前言随着人们生活水平的提高，人们对汽车性能的要求除了动力性、安全性、可靠性外，对汽车舒适性的要求越来越高。
汽车密封条常见问题分析及预防汽车密封条是汽车关键零部件之一，它能够有效的防止水、气和尘土等进入汽车内部，保证了汽车的密闭性和安全性。
然而，密封条在长时间使用中往往会出现一些常见问题，如老化、硬化、损坏等等。
为了延长密封条的使用寿命并确保驾驶人员的安全，下面介绍一些常见问题的原因和预防措施。
1.老化老化是密封条出现问题的主要原因之一。
密封条在长期使用和环境的影响下，会变得干硬，失去弹性，从而出现老化现象。
老化的密封条容易出现损坏或者开裂，导致汽车内部的水和气进入，从而影响汽车的使用寿命和性能。
预防措施：定期更换密封条，避免密封条长期暴露在强阳光下，使用保护剂对密封条进行涂抹，有助于延长密封条的寿命。
2.硬化密封条的硬化是由于材料的老化或者高温等因素引起的。
硬化后的密封条失去弹性，不能很好地密封汽车内外空气，从而导致汽车出现漏气和渗水等问题。
预防措施：在高温环境下尽可能避免长时间停车或者暴露在阳光下，定期更换密封条，保持密封条的弹性和柔软性。
3.开裂密封条的开裂是由于长期磨损、再生材料等原因引起的。
开裂的密封条将无法起到防水、防尘等功能，从而影响汽车内部设备的正常运行。
预防措施：避免擦撞或者尖锐物体刮伤密封条表面，定期更换密封条，使用质量可靠的原材料或者只选择真正的原厂配件进行更换，以延长密封条的使用寿命。
4.变形密封条的变形是由于长期受压或者被拉伸，导致密封条变形和变形失效。
变形的密封条会失去粘合力并导致汽车内部气体的泄漏。
预防措施：避免汽车长时间停车且载重过重，以免密封条变形，尽量避免在密封条上施加大的挤压力或拉伸力。
总之，密封条是汽车维修保养中很重要的零部件，使用寿命与驾驶者的安全直接关联。
任何一个密封条问题都会影响整个汽车的操作和性能。
因此，正确的保养和维护密封条的方法以及定期检查密封条的状态是非常重要的。
聚氨酯密封条变形聚氨酯密封条是一种常见的密封材料，它具有耐高温、耐化学腐蚀等优点，在建筑、汽车、电子等领域得到广泛应用。
然而，随着使用时间的增长，聚氨酯密封条可能会出现变形现象，影响其密封效果。
本文将探讨聚氨酯密封条变形的原因及解决方法。
一、聚氨酯密封条变形的原因聚氨酯密封条变形的原因是多方面的，主要包括以下几点：1. 温度影响：聚氨酯密封条在高温条件下易软化变形，而在低温环境下则容易变硬，从而导致变形。
温度变化对密封条的弹性特性造成冲击，使其无法保持原有的形状。
2. 压力影响：聚氨酯密封条在承受高压力时可能发生形变。
例如，在液压系统中，密封条所处的密封腔会承受巨大的压力，这会导致密封条的变形、膨胀或破裂。
3. 化学物质侵蚀：聚氨酯密封条在接触一些特定化学物质时，会发生溶解、腐蚀或膨胀，导致变形。
特别是在石油化工等领域中，密封条常常会接触到腐蚀性物质，如酸碱、溶剂等。
4. 力学应力：长时间的压力或弯曲会导致聚氨酯密封条的变形，尤其是在密封条的工作环境中存在较大的力学应力。
二、聚氨酯密封条变形的解决方法针对聚氨酯密封条变形问题，可以采取以下解决方法：1. 选择合适的材料：在选择密封条时，要根据具体应用场景选择适合的聚氨酯密封条材料。
例如，在高温环境中，应选择具备耐高温特性的聚氨酯密封条，以避免材料软化变形。
2. 杜绝过大的温度变化：对于温度变化较大的工作环境，可以采取隔热、降温等措施，以减小温度对密封条的影响。
同时，合理的温度控制可以延长密封条的使用寿命。
3. 加强密封条的支撑：在设计和安装密封条时，可以采取增加支撑件、加强固定等方式，以增加密封条的抗压力、抗变形能力。
例如，在液压系统中，可以采用合适的密封结构，增加密封条受力面积，降低单点压力。
4. 避免化学物质侵蚀：如果密封条会接触到有害化学物质，可以选择抗腐蚀性能更好的聚氨酯密封条材料，或者在密封条表面进行特殊处理，增加其耐化学侵蚀能力。
5. 定期检查和维护：定期检查密封条的工作状态，及时更换老化、变形的密封条，维护密封条安装的正确性，能有效避免变形问题的发生。
汽车密封条常见问题分析及预防汽车密封条是汽车零部件中非常重要的一种，起到密封、隔音、防水、防尘等作用。
但是汽车密封条在日常使用中也会出现一些问题，甚至引起汽车的故障。
本文将对汽车密封条常见问题进行分析，并提供相应的预防措施。
问题一：老化开裂汽车密封条长时间暴露在外部环境下，会遭受紫外线、高温等因素的损伤，从而导致老化开裂。
此时会出现漏气、漏水、漏油等问题，严重的甚至会引起发动机无法启动等故障。
预防措施：定期检查车辆密封条的状态，如果出现老化开裂及时更换。
在汽车存放时尽量避免长时间暴露在阳光下，可以购买专门的保护罩覆盖车体。
问题二：变形某些情况下，汽车密封条会受到挤压、拉伸等力量的影响，从而导致变形。
此时容易导致密封效果失效，引起漏气、漏油、漏水等问题。
预防措施：避免超载行车，减少车辆通过不平路面时的冲击力。
对于有关的紧固螺栓、管道，定期进行检查，做好安装、拆卸等维护操作。
问题三：失效随着汽车使用时间的增加，其内部的压力、温度、湿度等因素都会发生改变，从而导致汽车密封条失效。
此时会出现汽车维护不良、油耗增加等问题。
预防措施：定期保养车辆，确保各个零部件的使用寿命。
对于外部气温等环境变化，可选择合适的保养措施，如加装防冻液等保养。
问题四：损坏汽车密封条在日常使用中也可能会被意外损坏，例如刮擦、磕碰等。
此时会出现漏气、漏油等问题，严重的还可能导致汽车无法启动。
预防措施：在停车场等高危地带停车时，尽量选择密闭良好、安全性高的位置停车。
注意避开易碰撞到的障碍物，避免车辆刮擦等损坏情况发生。
结语：汽车密封条与我们的日常使用息息相关，保持密封条的良好状态是确保汽车长时间稳定运行的关键。
为了保证汽车正常使用，我们需要定期检查、注意保养、重视维修等措施，这样才能更加好地保护好我们的爱车。
Internal Combustion Engine&Parts0引言背门密封条是汽车背门密封系统重要的组成部分，其性能的好坏直接影响汽车的密封性、舒适性、美观性。
在实际生产过程中，经常碰到背门密封条起皱问题，其主要有三种起皱现象：密封泡管起皱、防水唇边起皱、披边起皱。
因此本文主要讲述的是对汽车背门密封条三种起皱问题的分析、改进和总结。
1背门密封条简介背门密封条是安装在背门侧围上的一圈胶条，属于动态密封，依靠密封条的压缩变形来填充背门和侧围外板的缝隙，防止外部的风雨、尘土等有害物质侵入车内，减少汽车在行驶中产生的震动，缓和背门关闭时的冲击力。
常见的背门密封条主要有三部分组成：①EPDM密实橡胶；②EPDM海绵橡胶；③金属骨架。
背门密封条断面如图1所示。
图1背门密封条断面图1.海绵泡管部分；2.密实胶部分；3.金属骨架；4.防水唇边；5.披边.2背门密封条的起皱问题分析本章对背门密封条三种起皱问题进行分析总结。
2.1密封泡管起皱2.1.1起皱现象分析对故障车进行分析发现，密封泡管起皱现象多产生于拐角处，外观质量差，密封效果下降，容易造成背门拐角处漏水。
密封条在拐角弯曲时，内侧要收缩，外侧要拉伸。
因海绵泡直径大，在弯曲半径不变的情况下，内侧收缩产生的余量大，不能够被吸收而起皱，Margin越小折皱越厉害[1]。
2.1.2起皱现象的主要影响泡管起皱使得密封效果下降，密封条功能失效也就意味着密封条的防水、密封、隔音、防尘等重要作用失效，NVH 性能下降。
密封条无法起到密封的作用，将导致水流进入到车内，严重影响整车产品质量[2]。
同时拐角处泡管属于外观可视面，起皱现象严重影响客户对汽车品质的感观。
2.1.3起皱现象的根本原因分析影响拐角密封条泡管起皱主要因素主要有：产品结构是否合理、泡管壁厚、泡管干涉量、产品是否符合图纸、密封条装配是否到位。
下面针对以上因素对拐角密封条泡管起皱的故障进行分析。
2.1.3.1产品结构是否合理背门密封条泡管结构大致分为3种：桃心形、圆形、辅助性，如图2所示。
聚氨酯密封条变形引言聚氨酯密封条是一种常用的密封材料，广泛应用于建筑、汽车、机械等领域。
然而，在使用过程中，聚氨酯密封条可能会发生变形，影响其密封效果和使用寿命。
本文将深入探讨聚氨酯密封条变形的原因和解决方法。
变形原因聚氨酯密封条变形的原因多种多样，主要包括以下几个方面：1. 温度变化聚氨酯密封条对温度变化非常敏感，当温度发生变化时，密封条会因热胀冷缩而产生变形。
特别是在高温环境下，密封条容易软化，失去原有的弹性，导致变形。
2. 压力变化聚氨酯密封条在受到外部压力作用时，也容易发生变形。
当压力过大或不均匀时，密封条可能会被挤压变形或产生波浪状。
3. 湿度变化湿度的变化也会对聚氨酯密封条造成影响。
在潮湿环境中，密封条可能会吸湿膨胀，从而导致变形。
4. 使用时间长久长期使用也是导致聚氨酯密封条变形的原因之一。
随着使用时间的增加，密封条的材料会逐渐老化，失去弹性，从而发生变形。
变形解决方法针对聚氨酯密封条变形的原因，我们可以采取一些解决方法来减少或避免变形的发生。
1. 选择合适的材料在购买聚氨酯密封条时，应选择质量好、弹性好的材料。
优质材料具有较好的耐温性、耐压性和耐湿性，能够减少变形的风险。
2. 控制温度和湿度在使用聚氨酯密封条的环境中，尽量控制温度和湿度的变化范围。
可以通过调节空调、加湿器等设备来维持稳定的环境条件，减少变形的可能性。
3. 增加支撑和固定对于长条状的聚氨酯密封条，在安装时可以考虑增加支撑和固定装置，防止其在受到压力时发生变形。
可以使用支架、夹具等辅助工具来加固密封条的位置。
4. 定期更换为了避免聚氨酯密封条长时间使用而导致的变形问题，建议定期更换密封条。
根据使用情况，可以制定更换周期，以确保密封条始终保持良好的弹性和形状。
结论聚氨酯密封条变形是一个常见的问题，但通过选择合适的材料、控制环境条件、增加支撑和固定以及定期更换，我们可以减少变形的发生，提高密封条的使用寿命和密封效果。
在实际应用中，需要根据具体情况综合考虑各种因素，采取相应的措施来解决变形问题，确保密封条的正常工作。
汽车密封条常见问题分析及预防【摘要】汽车密封条常见问题分析及预防是汽车维护保养中的重要内容，密封条问题往往容易被忽视，但却直接影响到车辆的安全和舒适性。
在常见问题分析中，主要包括密封条老化、变形、裂纹等情况，这些问题会导致水密性和噪音隔离性下降，甚至影响车辆的行驶性能。
为了预防这些问题的发生，可以定期检查密封条的状态，保持清洁并保持其弹性。
避免使用化学品来清洁密封条，避免剧烈的温度变化以及车辆长时间暴露在阳光下也是有效的预防措施。
密封条问题虽然看起来不起眼，但却是需要重视的维护环节，只有定期检查和保养，才能确保车辆密封系统的正常运行，延长车辆的使用寿命。
【关键词】汽车密封条、常见问题、分析、预防、密封条老化、漏油、预防措施、定期检查、及时更换、总结1. 引言1.1 汽车密封条常见问题分析及预防汽车密封条在汽车中起着非常重要的作用，主要是防止车辆在行驶过程中发生漏水、噪音和异味等问题。
由于长期使用或者外部环境的影响，汽车密封条也会出现一些常见问题。
在本文中，我们将对汽车密封条常见问题进行分析，并提出相应的预防措施，以帮助车主更好地保养和维护车辆。
常见问题分析部分主要包括密封条老化、开裂、变形、掉落等情况。
密封条老化是由于长期受到高温、紫外线等影响，导致橡胶材质硬化失去弹性；而密封条开裂和变形则可能是由于碰撞、挤压等外部因素造成的；掉落则通常是由于密封条本身粘贴不牢固或者遭受到撞击而脱落。
接下来，预防措施部分将通过定期检查、保持清洁、使用专业保养产品等方式来帮助车主预防汽车密封条问题的发生。
定期检查可以及时发现问题并进行修复，保持清洁可以延长密封条的使用寿命，而专业保养产品则可以提高密封条的耐磨性和防水性。
正确的使用和保养方法可以延长汽车密封条的使用寿命，有效预防常见问题的发生，从而保障车辆的正常运行和安全。
希望本文的分析和建议能够帮助广大车主更好地保养和维护自己的爱车。
2. 正文2.1 常见问题分析1.老化变形：汽车密封条长时间暴露在阳光、高温和湿度环境下，会导致密封条老化变形，失去原有的弹性和密封性能。
汽车密封条工位工序动作平衡与仿真概述汽车密封条在汽车制造中起着重要的作用，它们可以有效地防止外界灰尘、水汽和噪音进入车内。
为了确保汽车密封条在工序中的稳定性和准确性，需要对工位工序进行动作平衡与仿真分析。
本文将介绍汽车密封条工位工序动作平衡与仿真的相关内容。
动作平衡动作平衡是指在特定的工作环境下，通过合理的安排工位员工的动作动线，使得每个员工在完成工序时的动作负荷达到平衡。
通过动作平衡，可以提高工位工序的效率和质量，减少员工的疲劳和健康风险。
在汽车密封条工位工序动作平衡中，首先需要对工位的各项工序进行详细的分析。
通过分析工序的动作要求和所需时间，可以确定每个操作员所需的标准工时。
然后，根据操作员的技能水平和身体状况，合理安排每个操作员执行的工序，使得工位的工作负荷达到平衡。
动作平衡还包括对工位设备和工具的合理配置，以减少操作员的移动和交互。
通过合理配置工位设备和工具，可以提高工作效率，减少错误和工序中断的发生。
仿真分析为了评估和优化汽车密封条工位工序的动作平衡，可以使用仿真技术进行分析。
仿真可以模拟工位工序的各个环节，以实际数据为基础进行模拟计算，从而得到工序的运行情况和员工的工作负荷。
在进行仿真分析时，首先需要建立工位工序的模型。
模型包括工序的动作要求、工时、员工技能等信息。
然后，通过设定模拟参数和约束条件，进行仿真计算。
仿真结果可以显示每个员工在不同工序下的动作负荷情况，以及工位的整体运行情况。
通过分析仿真结果，可以评估工序的效率和质量，并对工作环境进行优化。
例如，可以根据仿真结果调整员工的工作负荷和工序的顺序，使得工位的工作平衡更加合理。
此外，还可以模拟不同工人在相同工序下的动作表现，从而评估员工的工作能力和培训需求。
总结汽车密封条工位工序动作平衡与仿真是提高汽车制造效率和质量的重要手段。
通过合理安排员工的工作动作和配置工位设备，可以提高工序的效率和质量，减少员工的疲劳和健康风险。
通过使用仿真技术进行分析，可以评估工序的运行情况和员工的工作负荷，并优化工作环境。
