引起接地电阻读数不准确原因及解决方法

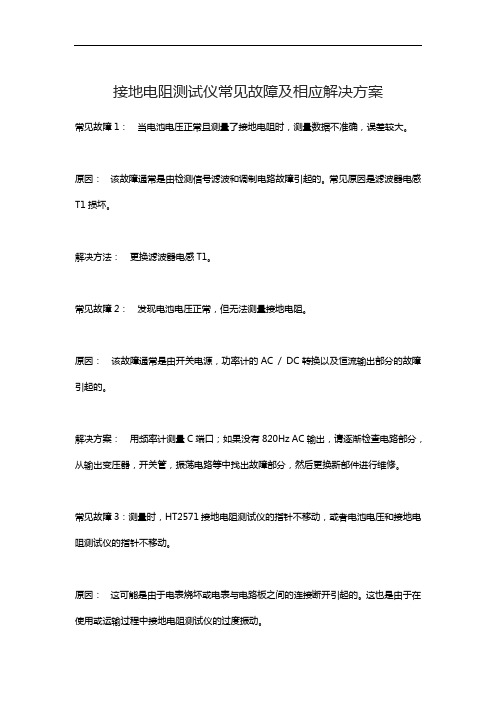

接地电阻测试仪常见故障及相应解决方案
常见故障1：当电池电压正常且测量了接地电阻时，测量数据不准确，误差较大。

原因：该故障通常是由检测信号滤波和调制电路故障引起的。

常见原因是滤波器电感T1损坏。

解决方法：更换滤波器电感T1。

常见故障2：发现电池电压正常，但无法测量接地电阻。

原因：该故障通常是由开关电源，功率计的AC / DC转换以及恒流输出部分的故障引起的。

解决方案：用频率计测量C端口；如果没有820Hz AC输出，请逐渐检查电路部分，从输出变压器，开关管，振荡电路等中找出故障部分，然后更换新部件进行维修。

常见故障3：测量时，HT2571接地电阻测试仪的指针不移动，或者电池电压和接地电阻测试仪的指针不移动。

原因：这可能是由于电表烧坏或电表与电路板之间的连接断开引起的。

这也是由于在使用或运输过程中接地电阻测试仪的过度振动。

解：首先，打开前面板并用手移动指针。

如果指针不能自动归零，则表明仪表已损坏。

否则，应焊接头部，并用电阻测量仪表。

如果电路断开，则表示仪表已烧坏。

然后使用万用表的电流和电压文件来测量原始的连接头连接器，按下接地电阻表以检查电压按钮。

如果万用表有电压指示，则表明接地电阻测试仪的故障是由万用表损坏引起的。

更换新仪表后，即可对其进行维修。

如果仪表头状况良好，请打开接地电阻测试仪的外壳，并检查仪表头的连接。

影响接地电阻测量因素的分析及改善措施接地电阻测量是电气工程中常见的测试项目之一、它用于测量接地系统中的接地电阻，以评估系统的安全性和有效性。

在进行接地电阻测量时，有一些因素可能会影响测量的准确性。

本文将对这些因素进行分析，并提出改善措施。

首先，测量导线长度会对接地电阻的测量结果产生影响。

根据欧姆定律，电阻的大小与电流通过的导线长度成正比。

因此，导线长度越长，测量的电阻值就越大。

为了降低这种影响，可以选择合适长度的导线进行测量，并且应确保导线连接牢固，接触良好。

其次，接地电阻的测量环境也会对测量结果产生影响。

例如，潮湿的土壤会增加土壤的电导率，从而降低接地电阻的值。

而干燥的土壤则会降低土壤的电导率，导致接地电阻增加。

为了消除环境影响，测量时应选择均匀的土壤，并且在不同的季节进行多次测量，以获取更准确的结果。

第三，测量仪器的精确度也会对接地电阻测量结果产生影响。

低精度的仪器容易引入测量误差，导致不准确的结果。

因此，在进行接地电阻测量时，应选择高精度的测量仪器，并定期对仪器进行校准和维护，以确保其准确性。

第四，接地极之间的距离也是影响接地电阻测量结果的重要因素。

接地极之间的距离越大，测量的接地电阻值就越大，这是因为距离增加会导致电流分布不均匀，从而影响测量结果。

为了提高测量准确性，应该合理选择接地极的布置，并根据实际情况进行修正。

另外，测量电流大小对接地电阻测量结果也有一定的影响。

测量电流过大会导致土壤电流浓度不均匀，从而产生测量误差。

相反，电流过小则不能有效地测量接地电阻。

因此，应选择适当大小的电流进行测量，并根据实际需要进行调整。

最后，测量时间的长短也会对接地电阻测量结果产生影响。

电流通过土壤时，由于电荷积累的影响，刚开始的测量结果可能较大。

随着时间的推移，电荷逐渐稳定，电阻值也会趋于稳定。

为了获得准确的测量结果，应适当延长测量时间，以确保电荷稳定。

综上所述，接地电阻测量结果可能会受到导线长度、测量环境、仪器精确度、接地极距离、测量电流和测量时间等因素的影响。

防雷接地电阻测量误差分析及处理对策一、引言随着现代科技的迅猛发展，雷电防护已经成为了一个重要的话题。

在雷电防护工程中，接地电阻的测量是至关重要的一环。

准确的接地电阻测量可以保证设备的安全运行，而误差的测量则可能导致不可预测的事故发生。

对于接地电阻测量误差的分析和处理对策显得格外重要。

二、常见的接地电阻测量误差1. 地质条件不同造成的误差由于地质条件的不同，不同地段的接地电阻会有所差异。

在干燥的沙漠地区，土壤的电导率会相对较低，接地电阻会较大；而在湿润的地区，土壤的电导率会更高，接地电阻则相对较小。

这种地质条件带来的误差在雷电防护工程中是难以避免的。

2. 测量设备问题引起的误差在实际操作中，测量设备的问题也可能导致接地电阻测量误差。

接地电阻测试仪器的电池电量不足、连接线路松动等问题都可能导致测量结果的不准确。

测量操作人员的经验和技术水平也会对接地电阻测量结果产生影响。

如果操作不规范、不严谨，也可能导致误差的产生。

三、处理对策1. 选择合适的测量设备为了尽可能的减小测量误差，我们首先需要选择一款合适的接地电阻测试仪器。

这款仪器需要具备精准的测量功能、稳定的电池电量和可靠的连接线路等。

我们还需对该测量设备进行定期的检查和维护，以确保其工作状态良好。

2. 根据地质条件进行实地勘察在进行接地电阻测量之前，我们需要对所在地区的地质情况进行实地勘察。

通过了解地质条件，我们可以对接地电阻的大致范围有一个预估，从而更好地选择合适的测量方法和工具。

3. 规范操作流程为了避免人为操作不规范导致的误差，我们需要对测量操作流程进行规范化。

操作人员需要接受专业的培训，掌握测量操作的规范流程，严格按照操作要求进行测量，避免不必要的误差产生。

4. 数据分析及对比在进行接地电阻测量时，我们需要对不同地段的测量结果进行数据分析及对比。

通过对比不同地段的测量数据，我们可以更好地发现数据异常和误差，及时进行修正和补救。

5. 整改措施一旦发现误差，我们需要及时进行整改措施。

接地电阻测试仪常见故障原因及排除方法接地电阻测试仪是一种用于测量接地系统电阻的专用仪器。

它广泛应用于电力系统、铁路系统、建筑物、电器设备等领域。

但是，由于各种原因，接地电阻测试仪有时会出现故障，影响其正常使用。

本文将介绍接地电阻测试仪常见故障原因及排除方法。

一、接地电阻测试仪常见故障原因1. 电路连接不良电路连接不良是接地电阻测试仪常见的故障原因之一。

这种故障会导致测试仪无法正常工作，甚至造成测量数据失真。

出现连接不良的原因可能是接线松动或氧化，电线损坏等。

2. 仪器损坏接地电阻测试仪也可能会出现硬件故障，例如电源问题、开关损坏、显示屏损坏等。

这些故障需要专业技术人员进行修理。

3. 环境因素接地电阻测试仪在使用时也容易受到环境因素的影响，例如电磁干扰、温度变化、潮湿等。

这些环境因素可能会导致测试数据发生偏差，甚至影响设备的使用寿命。

二、接地电阻测试仪故障排除方法1. 检查电路连接一旦接地电阻测试仪不能正常工作，检查电路连接就是最重要的一步。

用户可以仔细检查所有电线的接线是否牢固。

如果出现电线松动或氧化，应该进行清洁和重新连接操作。

需要注意的是，在检查电路连接之前，一定要先切断测试仪的电源，以避免任何可能的电击风险。

2. 更换损坏的部件如果经过电路连接的检查后，接地电阻测试仪仍然无法正常工作，可能是出现了损坏的组件或配件。

这一类故障需要专业技术人员进行维修。

如果您是专业使用接地电阻测试仪的用户，那么您可能已经知道了如何更换损坏的部件。

如果您并不熟悉这方面的知识，最好请专业维修人员进行操作。

3. 注意环境因素为避免环境因素对测试仪的影响，用户需要注意工作环境。

需要保持测试仪在干燥、温度适宜的环境下使用。

如果测试仪使用过程中受到电磁设备的干扰，可以更换测试仪的位置或者将其他电磁设备远离测试仪的位置。

需要注意的是，在任何情况下，都不要将测试仪置于有可能产生静电的环境下。

4. 及时更新固件接地电阻测试仪的使用需要依赖固件支持。

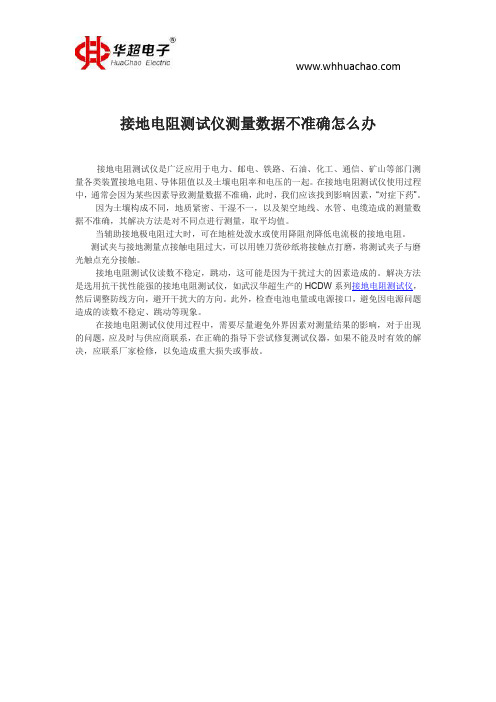

接地电阻测试仪测量数据不准确怎么办
接地电阻测试仪是广泛应用于电力、邮电、铁路、石油、化工、通信、矿山等部门测量各类装置接地电阻、导体阻值以及土壤电阻率和电压的一起。

在接地电阻测试仪使用过程中，通常会因为某些因素导致测量数据不准确，此时，我们应该找到影响因素，“对症下药”。

因为土壤构成不同，地质紧密、干湿不一，以及架空地线、水管、电缆造成的测量数据不准确，其解决方法是对不同点进行测量，取平均值。

当辅助接地极电阻过大时，可在地桩处泼水或使用降阻剂降低电流极的接地电阻。

测试夹与接地测量点接触电阻过大，可以用锉刀货砂纸将接触点打磨，将测试夹子与磨光触点充分接触。

接地电阻测试仪读数不稳定，跳动，这可能是因为干扰过大的因素造成的。

解决方法是选用抗干扰性能强的接地电阻测试仪，如武汉华超生产的HCDW系列接地电阻测试仪，然后调整防线方向，避开干扰大的方向。

此外，检查电池电量或电源接口，避免因电源问题造成的读数不稳定、跳动等现象。

在接地电阻测试仪使用过程中，需要尽量避免外界因素对测量结果的影响，对于出现的问题，应及时与供应商联系，在正确的指导下尝试修复测试仪器，如果不能及时有效的解决，应联系厂家检修，以免造成重大损失或事故。

防雷接地电阻测量误差分析及处理对策一、引言防雷接地电阻是指电气设备接地系统与大地之间的电阻，它是保障设备、人身和安全的关键环节。

准确测量防雷接地电阻的数值对于设备的安全运行具有非常重要的意义。

然而在实际测量过程中，由于各种外界环境或者设备本身的因素，往往会产生一定的误差。

对防雷接地电阻测量的误差进行分析，并提出合理的处理对策具有重要的现实意义。

二、误差分析1. 外界环境因素引起的误差：例如天气、土壤湿度、温度等因素都会对防雷接地电阻的测量结果产生影响。

特别是在潮湿的环境下，接地电阻的值会较大，而在干燥的环境下则会较小，因此外界环境因素对于测量结果具有显著的影响。

2. 测量仪器的精度误差：由于测量仪器的精度限制，也会对防雷接地电阻的测量结果产生一定的误差。

特别是一些低端的测量仪器，其测量精度往往受到限制，因此需要注意选择合适的测量仪器。

3. 测量人员的操作误差：测量人员的技术水平和操作方法也会对测量结果产生一定的误差。

特别是在复杂的工程环境中，需要测量人员具备较高的技术水平和操作经验，以避免操作误差对测量结果影响。

4. 设备本身因素引起的误差：设备本身的老化、损坏或者接地点的选取不当等也会对测量结果产生误差。

特别是在一些长期使用的设备中，其接地电阻可能会发生变化，因此需要定期检测和维护设备。

三、处理对策1. 分析外界环境因素影响：在进行接地电阻测量之前，需要对外界环境因素进行充分的分析，并采取相应的措施进行调整。

例如在潮湿的环境中，可以采取降低土壤湿度的方法，以提高测量精度。

2. 选择合适的测量仪器：在进行接地电阻测量时，需要根据实际情况选择合适的测量仪器，尽量选择精度高、稳定性好的仪器，以降低测量误差。

4. 定期检测和维护设备：对设备的接地电阻进行定期检测和维护，确保其在正常范围内，避免设备本身因素对测量结果产生误差。

对防雷接地电阻测量误差进行分析，并提出相应的处理对策，有助于提高测量结果的准确性和可靠性，保障设备的安全运行。

防雷接地电阻测量误差分析及处理对策防雷接地电阻测量是建筑物、设备和设施安全运行的重要保证，也是防雷系统工程验收的重要指标之一。

但在实际的工程中，由于各种原因，防雷接地电阻的测量误差常常会存在，给防雷系统的性能评估和工程验收带来困难，甚至影响工程质量和安全。

对防雷接地电阻测量误差进行分析，并提出相应的处理对策，对于提高防雷系统工程的质量和安全性具有重要意义。

1. 电极接地方式选择不当。

在防雷接地电阻测量中，电极接地方式的选择对测量结果具有重要影响。

如果选择不当，会导致测量误差增大。

如果采用垂直接地方式，当土壤电阻率不均匀时，会造成测量结果偏离实际值。

2. 环境条件干扰较大。

测量现场可能存在各种环境条件干扰，如电磁干扰、温度变化等，这些因素会导致接地电阻测量误差增大。

3. 测量仪器精度不足。

如果使用的测量仪器精度不足，或者未经过校准，也会导致接地电阻测量误差增大。

4. 测量操作不规范。

测量操作不规范，如测量电流和电压的接线不正确、测量时间过短等，都会导致测量误差的产生。

二、防雷接地电阻测量误差对策在进行防雷接地电阻测量时，应根据实际情况选择合适的电极接地方式，尽量减小测量误差。

可以在土壤电阻率较大的地方采用平行接地方式，在土壤电阻率较小的地方采用垂直接地方式。

在进行测量时，应尽量减小各种环境条件的干扰，可以采取一些措施，如在测量现场设置屏蔽罩，减小电磁干扰；在测量之前进行预热，使测量仪器稳定在一个温度范围内等。

在进行测量时，应选择高精度的测量仪器，并经过校准，以保证测量结果的准确性。

在进行测量时，应严格按照操作规程进行，包括正确接线、适当测量时间等，以减小测量误差。

影响接地电阻测量因素的分析及改善措施接地电阻测量在建筑工程验收和防雷检测中必不可少，由于测量方法及环境因素的影响，对测量结果产生了一定的影响。

文章分析了导致接地电阻测量误差的主要原因并提出了减小或者抑制测量误差发生的措施。

对于工程技术人员正确测量接地电阻及获得准确的数值提供了技术参考。

标签：接地电阻；测量；误差0 引言雷电能量巨大，直接击在建筑物或大地上时，因电效应、热效应和机械力效应会造成严重的建筑物损坏和人员伤亡，避雷接地是使雷击时所产生的雷电流通过埋在地下的导体向大地释放，以避免雷击损害的接地[1]。

近年来，工程技术人员使用的接地电阻的测量方法有很多，最常用的有两点法、三点法、三极法、四极法、大电流法及变频法。

在实际操作中，有很多干扰因素的存在会对工程技术人员的测量结果产生影响，例如：电压极和电流极引线间的互感、地下附近的金属物、电压表内部参数、大地的趋肤效应、干扰信号、季节因素、仪器使用误差等因素，以致于不能得到准确而有效的测量数据。

在防雷安全接地检测中测量接地电阻，必须做到准确而有效[2-3]。

因此，研究分析影响防雷接地的各个因素，进而采取相应的预防和改进措施，对于工程技术人员准确测量接地电阻有着重要意义。

1 电流极引线和电压极引线之间的互感对测量结果的影响采用直线补偿法测量接地电阻时，在对角线的长度达到几百米的大接地网中，需采用四到五倍对角线电流极引线长度测量，则电流极引线、电压极引线则需要达到几千米的长度。

电流极和电压极引线在很长的范围内平行敷设，而且间距较小时，会产生比较大的互感电势，其互感电势会对接地电阻的测量值产生影响，此外，测量值与线缆的长度、线缆敷设的距离、所用测试电流的幅值、频率及线缆距地面的高度等也有关系[4-6]。

电流极引线中电流的流动，会耦合到电压极引线而产生电压，其耦合产生的电压将直接疊加到所欲测量的电压上，使得电压极电位升高，最终导致所测接地电阻值较真实接地电阻值偏大。

关于检测接地电阻读数不准确的探讨宁波市防雷中心奚世贵一、接地电阻检测仪的原理和方法：极1．接地电阻检测仪结构原理：电—磁—力距（电—液晶显示）转换来反映出接地电阻值；通过手摇发电机（ZC—29型）以120r/min均速转动，产生110—115Hz的交变电流，经相敏整流后加到接地极上，不同的接地电阻，而流过接地装置的电流也不一栏样。

则被测接地电阻值为：Rx =(I1/I2)(Rs﹡N/10) 欧姆(注：I1为通过极棒上的电流，I2为通过表内互感器上电流，Rs为电位器电阻，N为标度盘满刻度为10时的读数)。

使用直流电池的接地电阻检测仪，如4102型通过电池将直流电压转变较高电压加到接地极上，Rx=U/I欧姆，(注：U接地极两端的电压, I通过接地极上的电流)。

其中还需通过辅助电路来减少对测量值的影响。

2．接地电阻检测方法：接线如上图所示，E端接被测接地极（常为绿色端），P极（常为黄色端）距被测接地极5米或以上，C极（常为红色端）中距P极约15米，（不同表不一定相同，各接地极间距及使用以各种表的说明为准）。

按照表中阻值档位，先从高位档测起，根据数值转换到相应的低档，测出准确值（由指针指示或液晶显示）。

二、引起接地电阻检测不准确或示值不稳甚至出现负值的原因：因接地电阻检测仪结构中由许多精密的电子元器件构成，有比较长的检测线，在不良环境及操作的影响下，往往引起测量误差，难以确认准确的接地电阻值，其主要有以下因素：1．地表处存在电位差，多处有独立接地的存在，如工厂、综合楼等的变压器接地，由于多种原因，引起接地电阻变大、变压器本身绝缘变差，产生漏电现象，使接地极周围产生电位差，如果检测棒放在其周围，就将影响测量准确度。

2．被测接地极本身存有交变电流（用电设备绝缘不好，部分短路引起的泄漏现象，引下线附近有并接的高压电源干扰）；以前的早期建筑物结构比较混乱，接线零乱，有时甚至地零线电位差在100V电压以上，直接影响到接地电阻的测量误差。
