外墙节能保温EPS硅质改性聚苯板

外墙防火A2级不燃防火无机渗透聚合聚苯板
硅质改性聚苯板，即新型的改性eps保温板，在传统的泡沫板的基础上经过改良，达到阻燃效果，广泛应用于建筑外墙节能保温系统。

代表产品：FAE- 蜂巢隔离防火保温板[1]。

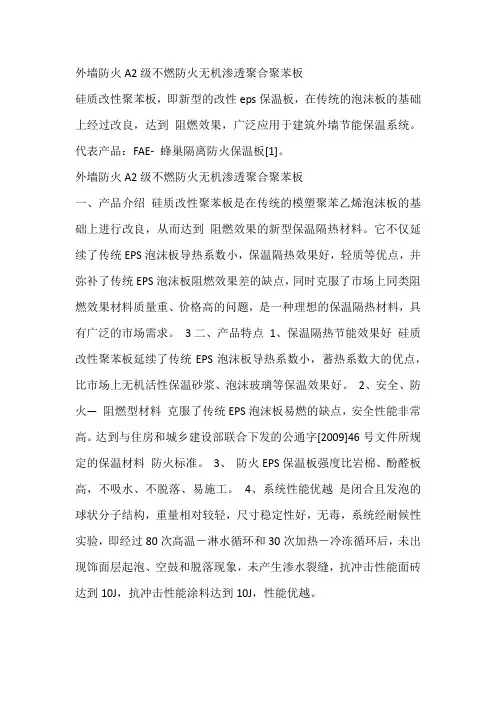

外墙防火A2级不燃防火无机渗透聚合聚苯板
一、产品介绍硅质改性聚苯板是在传统的模塑聚苯乙烯泡沫板的基础上进行改良，从而达到阻燃效果的新型保温隔热材料。

它不仅延续了传统EPS泡沫板导热系数小，保温隔热效果好，轻质等优点，并弥补了传统EPS泡沫板阻燃效果差的缺点，同时克服了市场上同类阻燃效果材料质量重、价格高的问题，是一种理想的保温隔热材料，具有广泛的市场需求。

3二、产品特点1、保温隔热节能效果好硅质改性聚苯板延续了传统EPS泡沫板导热系数小，蓄热系数大的优点，比市场上无机活性保温砂浆、泡沫玻璃等保温效果好。

2、安全、防火—阻燃型材料克服了传统EPS泡沫板易燃的缺点，安全性能非常高。

达到与住房和城乡建设部联合下发的公通字[2009]46号文件所规定的保温材料防火标准。

3、防火EPS保温板强度比岩棉、酚醛板高，不吸水、不脱落、易施工。

4、系统性能优越是闭合且发泡的球状分子结构，重量相对较轻，尺寸稳定性好，无毒，系统经耐候性实验，即经过80次高温－淋水循环和30次加热－冷冻循环后，未出现饰面层起泡、空鼓和脱落现象，未产生渗水裂缝，抗冲击性能面砖达到10J，抗冲击性能涂料达到10J，性能优越。

建筑外墙EPS聚苯板保温做法及施工要求建筑做法：1、基层墙面清理2、10mm厚1:3水泥砂浆找平3、专用砂浆粘结层（粘结率不低于80%）4、框粘法粘贴80mm厚模塑聚苯板（EPS板），用水泥浆或发泡剂填充较大缝隙5、固定保温钉（每平方米用量不低于7个，改性EPS不低于9个）6、2mm厚罩面砂浆，中间压入一层耐碱玻璃纤维布7、1mm厚1:3水泥砂浆找平层8、突出外墙的窗台、窗楣、简支梁造型底部，包括不出台的窗上口、雨棚、阳台、女儿墙压顶和突出外墙的腰线等部位均应做滴水。

9、9、每层粘贴80mm厚岩棉隔离带（高度300mm），交圈处理10、窗口部位以窗主框中心为界，内部为总包单位施工，外部为保温队伍施工，并做好交接处收口11、其他未注明事项按外墙保温施工规范要求执行施工要求：1、进场先进行样板施工，待样板施工完成且验收合格后方可进行大面施工。

2、所用吊篮需符合规范要求，安装完成后报监理及建设单位验收。

3、基层处理必须将墙面浮浆、铁丝、铁钉、模板碎屑、油污等污染物清理干净，平整度不大于5mm，凸起、空鼓和疏松部位应剔除，用1:3水泥砂浆找平，清理完成后报监理、建设单位验收。

4、外墙墙身上的对拉螺栓孔、脚手架拉结点及脚手架眼等应进行可靠封堵。

5、粘贴聚苯板时要求悬挂通线，保证窗口、窗台及阴阳角部位横竖线条顺直。

6、采用框粘法粘贴聚苯板，EPS板周边涂抹宽50mm，厚10mm的粘结砂浆带，中间位置均匀布置8个粘结点，有效粘结面积率不低于80%。

7、门窗洞口、阳台、雨篷及女儿墙不连续的部位需粘贴底面网格布，粘贴宽度不小于100mm，并留置翻包网，翻包长度≥200mm。

8、大面网格布上下搭接长度≥80mm，左右搭接长度≥100mm。

9、网格布不得直接铺设在保温层表面，不得干搭接，不得外露。

10、墙面边角处应采用长度不小于300mm的聚苯板或挤塑板粘贴。

11、外门窗洞口周边侧墙应进行保温处理，以窗框中心为界，外部由保温队伍施工，窗洞两侧使用保温颗粒，厚度1.5-2mm，保证上下窗口顺直，尺寸一致。

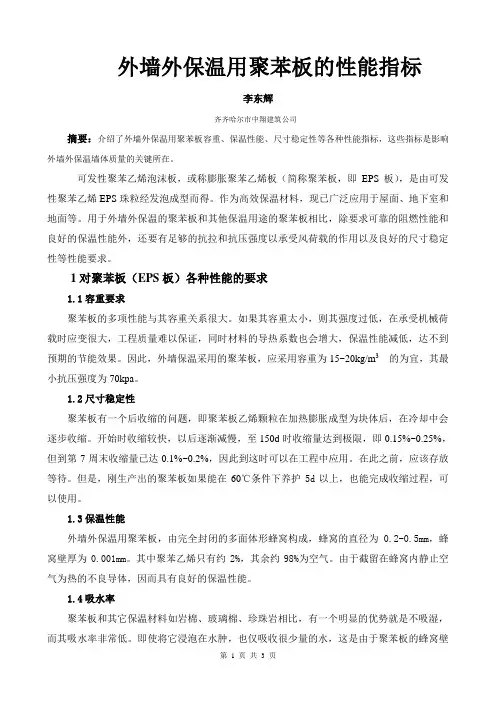

外墙外保温用聚苯板的性能指标李东辉齐齐哈尔市中翔建筑公司摘要：介绍了外墙外保温用聚苯板容重、保温性能、尺寸稳定性等各种性能指标，这些指标是影响外墙外保温墙体质量的关键所在。

可发性聚苯乙烯泡沫板，或称膨胀聚苯乙烯板（简称聚苯板，即EPS板），是由可发性聚苯乙烯EPS珠粒经发泡成型而得。

作为高效保温材料，现已广泛应用于屋面、地下室和地面等。

用于外墙外保温的聚苯板和其他保温用途的聚苯板相比，除要求可靠的阻燃性能和良好的保温性能外，还要有足够的抗拉和抗压强度以承受风荷载的作用以及良好的尺寸稳定性等性能要求。

1对聚苯板（EPS板）各种性能的要求1.1容重要求聚苯板的多项性能与其容重关系很大。

如果其容重太小，则其强度过低，在承受机械荷载时应变很大，工程质量难以保证，同时材料的导热系数也会增大，保温性能减低，达不到预期的节能效果。

因此，外墙保温采用的聚苯板，应采用容重为15~20kg/m3的为宜，其最小抗压强度为70kpa。

1.2尺寸稳定性聚苯板有一个后收缩的问题，即聚苯板乙烯颗粒在加热膨胀成型为块体后，在冷却中会逐步收缩。

开始时收缩较快，以后逐渐减慢，至150d时收缩量达到极限，即0.15%~0.25%，但到第7周末收缩量已达0.1%~0.2%，因此到这时可以在工程中应用。

在此之前，应该存放等待。

但是，刚生产出的聚苯板如果能在60℃条件下养护5d以上，也能完成收缩过程，可以使用。

1.3保温性能外墙外保温用聚苯板，由完全封闭的多面体形蜂窝构成，蜂窝的直径为0.2-0.5mm，蜂窝壁厚为0.001mm。

其中聚苯乙烯只有约2%，其余约98%为空气。

由于截留在蜂窝内静止空气为热的不良导体，因而具有良好的保温性能。

1.4吸水率聚苯板和其它保温材料如岩棉、玻璃棉、珍珠岩相比，有一个明显的优势就是不吸湿，而其吸水率非常低。

即使将它浸泡在水肿，也仅吸收很少量的水，这是由于聚苯板的蜂窝壁是不透水的，水仅能从粘结的蜂窝之间的微小间隙透入聚苯板。

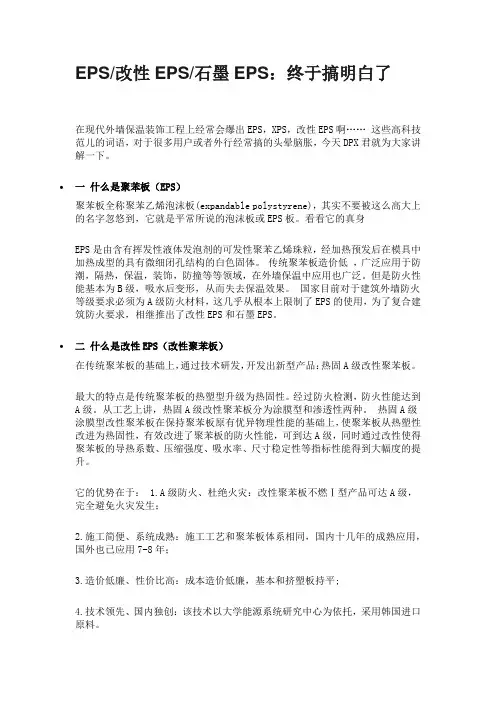

EPS/改性EPS/石墨EPS：终于搞明白了在现代外墙保温装饰工程上经常会爆出EPS，XPS，改性EPS啊…… 这些高科技范儿的词语，对于很多用户或者外行经常搞的头晕脑胀，今天DPX君就为大家讲解一下。

•一什么是聚苯板（EPS）聚苯板全称聚苯乙烯泡沫板(expandable polystyrene)，其实不要被这么高大上的名字忽悠到，它就是平常所说的泡沫板或EPS板。

看看它的真身EPS是由含有挥发性液体发泡剂的可发性聚苯乙烯珠粒，经加热预发后在模具中加热成型的具有微细闭孔结构的白色固体。

传统聚苯板造价低，广泛应用于防潮，隔热，保温，装饰，防撞等等领域，在外墙保温中应用也广泛。

但是防火性能基本为B级，吸水后变形，从而失去保温效果。

国家目前对于建筑外墙防火等级要求必须为A级防火材料，这几乎从根本上限制了EPS的使用，为了复合建筑防火要求，相继推出了改性EPS和石墨EPS。

•二什么是改性EPS（改性聚苯板）在传统聚苯板的基础上，通过技术研发，开发出新型产品：热固A级改性聚苯板。

最大的特点是传统聚苯板的热塑型升级为热固性。

经过防火检测，防火性能达到A级。

从工艺上讲，热固A级改性聚苯板分为涂膜型和渗透性两种。

热固A级涂膜型改性聚苯板在保持聚苯板原有优异物理性能的基础上，使聚苯板从热塑性改进为热固性，有效改进了聚苯板的防火性能，可到达A级，同时通过改性使得聚苯板的导热系数、压缩强度、吸水率、尺寸稳定性等指标性能得到大幅度的提升。

它的优势在于： 1.A级防火、杜绝火灾：改性聚苯板不燃Ⅰ型产品可达A级，完全避免火灾发生；2.施工简便、系统成熟：施工工艺和聚苯板体系相同，国内十几年的成熟应用，国外也已应用7-8年；3.造价低廉、性价比高：成本造价低廉，基本和挤塑板持平;4.技术领先、国内独创：该技术以大学能源系统研究中心为依托，采用韩国进口原料。

•三什么是石墨聚苯板其产品全称为：石墨模塑聚苯乙烯泡沫塑料板，简称SEPS板。

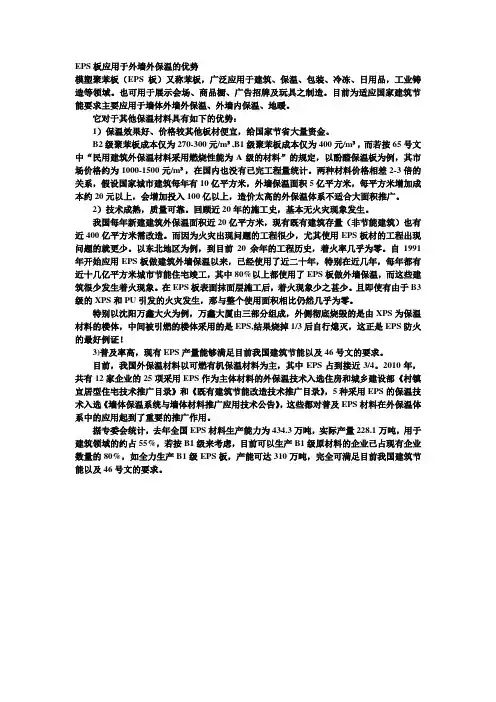

EPS板应用于外墙外保温的优势模塑聚苯板（EPS板）又称苯板，广泛应用于建筑、保温、包装、冷冻、日用品，工业铸造等领域。

也可用于展示会场、商品橱、广告招牌及玩具之制造。

目前为适应国家建筑节能要求主要应用于墙体外墙外保温、外墙内保温、地暖。

它对于其他保温材料具有如下的优势：1）保温效果好、价格较其他板材便宜，给国家节省大量资金。

B2级聚苯板成本仅为270-300元/m³,B1级聚苯板成本仅为400元/m³，而若按65号文中“民用建筑外保温材料采用燃烧性能为A级的材料”的规定，以酚醛保温板为例，其市场价格约为1000-1500元/m³，在国内也没有已完工程量统计。

两种材料价格相差2-3倍的关系，假设国家城市建筑每年有10亿平方米，外墙保温面积5亿平方米，每平方米增加成本约20元以上，会增加投入100亿以上，造价太高的外保温体系不适合大面积推广。

2）技术成熟，质量可靠。

回顾近20年的施工史，基本无火灾现象发生。

我国每年新建建筑外保温面积近20亿平方米，现有既有建筑存量（非节能建筑）也有近400亿平方米需改造。

而因为火灾出现问题的工程很少，尤其使用EPS板材的工程出现问题的就更少。

以东北地区为例，到目前20余年的工程历史，着火率几乎为零。

自1991年开始应用EPS板做建筑外墙保温以来，已经使用了近二十年，特别在近几年，每年都有近十几亿平方米城市节能住宅竣工，其中80%以上都使用了EPS板做外墙保温，而这些建筑很少发生着火现象。

在EPS板表面抹面层施工后，着火现象少之甚少。

且即使有由于B3级的XPS和PU引发的火灾发生，那与整个使用面积相比仍然几乎为零。

特别以沈阳万鑫大火为例，万鑫大厦由三部分组成，外侧彻底烧毁的是由XPS为保温材料的楼体，中间被引燃的楼体采用的是EPS,结果烧掉1/3后自行熄灭，这正是EPS防火的最好例证！3)普及率高，现有EPS产量能够满足目前我国建筑节能以及46号文的要求。

外墙外保温粘贴聚苯板施工要求外墙做法为贴25mm厚新型强度节能聚苯板保温层，外保温专用聚合物砂浆及抹面，采用耐碱玻纤网格布增强，保证保温、隔热、耐候、防火、防水性能以及施工适应性。

一、施工程序1、遵守“先主体后细部”的原则，主体与细部有总的程序上要合理搭接，以便有效地节约时间。

2、一般情况下遵守“先上后下，沿楼周圈”的原则。

二、聚苯板保温系统施工工艺1、进场进先将施工材料报送项目技术部审查，封样。

先做样板以样板指导后续施工。

2、施工队伍进场后，外墙具备了操作面，应由项目工程部责任人牵头，外墙保温队备外墙抹灰的施工队伍共同参加外墙抹灰基层验收，乙方签字，末达到保温面施工条件的，应由责任方修补，最终办理好施工面的移交手续。

不具备施工的条件的，外墙保温队伍不允许擅自修补、修改，必须由项技术部统一制定修补方案，方可进行。

对工程结构墙体基面必须清理干净，并检验墙面平整度和垂直度，超差部分应剔凿或用聚合物粘结砂浆修补平整。

三、材料组成：1、聚苯保温板（简称EPS）。

2、强力粘结砂浆：厂家已配制好。

3、玻璃纤维网格布：采用耐碱涂塑下班纤维网格布其单位面积每平方米重量应≥160克。

4、防渗抗裂一、抹面砂浆：厂家已配制好。

2）机具设备：磅秤、电动搅拌机、电锤（冲击钻）壁纸刀、螺丝刀、钢丝刷、墨斗、铁抹子、木抹子、2m靠尺、大量刮刀、托线板、线坠、钢尺等。

四、施工要求及条件：1、经业主、监理、总包、外保温施工单位联合验收整体墙面垂直度、平整度，门窗框安装到位，飘窗、阳台栏板、挑檐等突出墙面部位尺寸合格，办理交接手续后即可进行施工。

2、雨季施工时，须采用有效防雨措施，防止雨水冲刷刚施工完，但粘结砂浆或面层抹面砂浆尚感未初凝的墙面。

3、施工现场环境温度及抹面层表面温度在施工中及施工后24h内均不行低于5℃，风力不大于5级。

五、施工流程：基面检查（处理）——挂基准线——粘贴聚苯板——聚苯板打磨、找平、清洁——第一遍抗裂抹面砂浆——铺贴玻纤网格布——第二遍抗裂抹面砂浆——饰面层施工修缮、清理、验收。

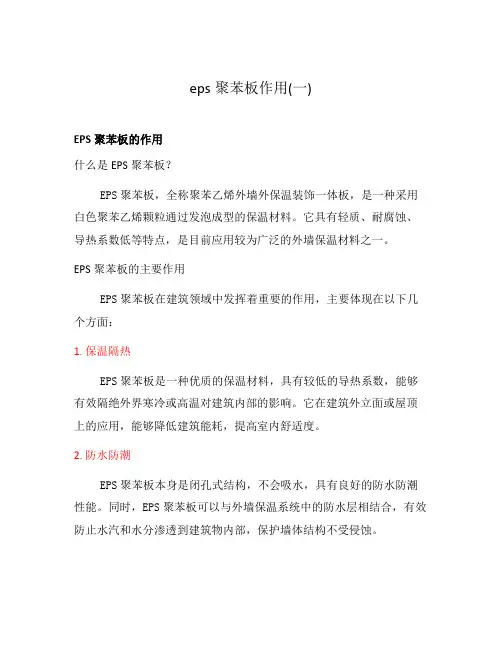

eps聚苯板作用(一)EPS聚苯板的作用什么是EPS聚苯板？EPS聚苯板，全称聚苯乙烯外墙外保温装饰一体板，是一种采用白色聚苯乙烯颗粒通过发泡成型的保温材料。

它具有轻质、耐腐蚀、导热系数低等特点，是目前应用较为广泛的外墙保温材料之一。

EPS聚苯板的主要作用EPS聚苯板在建筑领域中发挥着重要的作用，主要体现在以下几个方面：1. 保温隔热EPS聚苯板是一种优质的保温材料，具有较低的导热系数，能够有效隔绝外界寒冷或高温对建筑内部的影响。

它在建筑外立面或屋顶上的应用，能够降低建筑能耗，提高室内舒适度。

2. 防水防潮EPS聚苯板本身是闭孔式结构，不会吸水，具有良好的防水防潮性能。

同时，EPS聚苯板可以与外墙保温系统中的防水层相结合，有效防止水汽和水分渗透到建筑物内部，保护墙体结构不受侵蚀。

3. 抗压抗震EPS聚苯板具有轻质且有一定的弹性，能够有效吸收外部冲击力，提高建筑的抗震性能。

此外，EPS聚苯板的结构稳定，能够承受一定的压力，保护墙体不易受到外力的损坏。

4. 火灾安全EPS聚苯板属于A级防火材料，具有良好的阻燃性能。

在遭遇火灾时，EPS聚苯板不会产生有毒气体，并且其表面的保护层会阻碍火势的蔓延，提高建筑的火灾安全性能。

5. 环保可持续EPS聚苯板在制造过程中，不会排放有害物质，对环境无污染。

同时，EPS聚苯板可以回收再利用，循环利用率较高，符合可持续发展的理念。

总结EPS聚苯板作为一种优质的建筑保温材料，具有保温隔热、防水防潮、抗压抗震、火灾安全和环保可持续等多种作用。

在建筑设计和施工中，合理应用EPS聚苯板，可以提高建筑物的能效和安全性，延长建筑的使用寿命，推动绿色建筑的发展。

EPS聚苯板是一种常用的保温材料，其标准主要包括以下几个方面：
1. 外观质量：EPS聚苯板的外观应平整、无裂纹、无明显变形和色差等缺陷。

表面应光滑、无毛刺和凹凸不平的现象。

2. 尺寸偏差：EPS聚苯板的尺寸偏差应符合国家标准的要求，包括长度、宽度、厚度等方面的偏差范围。

3. 密度：EPS聚苯板的密度是衡量其保温性能的重要指标之一，其值应根据国家标准进行测试和确定。

一般来说，密度越大，保温性能越好。

4. 抗压强度：EPS聚苯板的抗压强度也是衡量其保温性能的重要指标之一，其值应根据国家标准进行测试和确定。

一般来说，抗压强度越高，保温性能越好。

5. 热传导系数：EPS聚苯板的热传导系数也是衡量其保温性能的重要指标之一，其值应根据国家标准进行测试和确定。

一般来说，热传导系数越小，保温性能越好。

6. 燃烧性能：EPS聚苯板的燃烧性能也是衡量其安全性的重要指标之一，其值应根据国家标准进行测试和确定。

一般来说，燃烧性能越好，安全性越高。

总之，EPS聚苯板的保温材料标准是一个综合性的标准体系，需要从多个方面进行考虑和评估。

只有符合相关标准的EPS聚苯板才能保证其良好的保温性能和安全性。

聚苯板（ EPS ）是以聚苯乙烯树脂为主要成份，通过发泡、模塑成型而成的具有闭孔结构的泡沫材料。

挤塑板（ XPS ）是以聚苯乙烯树脂或其共聚物为主要成份，添加少量添加剂，通过加热挤塑而制成的具有闭孔结构的硬质泡沫材料。

EPS 与 XPS 的外墙外保温体系比较1 、经济性：XPS 导热系数比 EPS 小，且具有高热阻、低线性、膨胀比低的特点，其结构的闭孔率达到了 99% 以上，形成真空层，避免空气流动散热，确保其保温性能的持久和稳定，相对于 EPS 80% 的闭孔率，领先优势不言而喻。

实践证明 30mm 厚的 XPS 保温板，其保温效果相当于 50mm 厚 EPS 保温板， 120mm 厚水泥珍珠岩。

所以为了达到相同的保温效果， XPS 的保温厚度可以比 EPS 薄 30% 左右。

但由于XPS的价格是EPS的2倍左右，所以 XPS 的经济性还是不如 EPS 。

2 、热稳定性：根据国标进行检测（100 × 100 ×原厚，70 ℃ 下 48h ），目前国内使用的（含外企的） XPS 的变形量为 1.2% 左右，而 EPS 的在 0.5% 以内，所以使用 XPS 板的建筑外保温系统外面的保护砂浆和涂料易开裂。

而 EPS 有很好的耐候性和在温度变化时的尺寸稳定性，是国际、国内应用最广泛的建筑外墙保温隔热材料。

原因分析： EPS 一般是常压下自由发泡的，然后又经过中间熟化、模塑（终发泡）、大板养护等过程，其间经历时间达数天之久，其孔结构基本是圆形的、孔间融合也比较好，所以整体尺寸稳定性较好。

而 XPS 几乎是在瞬间发泡的，由于是由高温高压下突然变为常压，发泡过程很难控制，如果后面冷却不好，急冷也会引起应力集中； XPS 在发泡的同时，又受整平机的挤压，使其基本上只能在长度和宽度方向上膨胀，因此，其内部孔结构是梭形的，这种梭形孔的尖端在受到外力作用（如温度应力等）时会产生应力集中；应力集中到一定程度就会引起变形，所以其尺寸稳定性较差。

建筑节能施工工艺一、EPS苯板保温1、采用聚苯粘结剂，按特定的配合比搅拌成聚合物胶浆。

2、在聚苯板表面或12个聚合物胶点,使其粘贴面积大于30%3、用手将聚苯板或挤塑板上的胶浆点震动均匀将胶点面轻轻按在墙上，用手轻柔使保温板上的胶点与墙面粘贴紧密。

4、聚苯板或挤塑板粘贴采用上下层错缝方式，阳角采用咬茬方式5、挤塑板在粘贴之前，需在其表面涂刷界面剂，粘贴完毕后，需采用膨胀剂锚栓固定。

二、粘贴玻璃纤维网格布1、采用聚苯板粘结剂，按特定的配合比搅拌成聚合物砂浆要求在初凝前使用完毕（约60分钟）。

2、在保温板上均匀的摸一层聚合物水泥抗裂砂浆,厚度约为1-2mm左右。

3、将耐碱玻璃纤维网格布平铺按压聚合物水泥抗裂砂浆内4、在玻璃纤维网格布上面均匀抹一层聚合物水泥抗裂砂浆，厚度约为1—2mm左右.5、玻璃纤维网布接茬处,应搭接7—10cm。

6、窗户四个阴角处,外墙阳角网格布。

三、外墙外保温工程的质量措施1材料的控制EPS外墙外保温工程所涉及的材料主要有EPS板、聚合物砂浆、耐碱玻丝网格布而后外墙涂料，a、EPS板是指可发性阻燃性聚苯乙烯泡沫板，它是决定EPS外墙外保温墙体保温效果的关键材料。

EPS板的厚度是根据国现行居住建筑节能设计标准规定的当地墙体传热的系数指标、外墙种类和厚度经热工计算的确定的.EPS板必须在常温下存放42天以上或在60℃蒸汽养护条件下养护5天以上方可完成干缩过程，确保尺寸稳定。

施工单位一定要尽早订购EPS板，让它存放足够长的时间，或急用时、要求厂家采取蒸汽养护措施以确保使用后不会由于本板的收缩使墙体开裂.另外,EPS半还需要满足吸水率、养指数和尺寸偏差等方面的要求.b、聚合物砂浆EPS外墙外保温工程采用的聚合物砂浆一般可分为单组份和双组份两类，材料进厂后的质量检验合格是比不可少的。

不管采用单组份还是双组份聚合物砂浆，都要采用各项性能指标满求的水泥和砂子.使聚合物沙浆的各项粘接强度等指标满足施工标准的要求.c、耐碱玻璃丝网格布耐碱玻璃丝网格布起着保证EPS外墙外保温墙体整体性和防止保护层开裂的双重作用.由于水泥呈强碱性，对玻璃丝网格布具有腐蚀破坏作用.为保证EPS外墙外保温的使用寿命达到25年以上。

节能保温专项方案一、节能体系的基本构成● 本工程中外墙保温工程是以聚苯乙烯泡沫塑料板（EPS）为保温材料，采用苯板保温粘结砂浆，将聚苯板固定在墙上，用罩面砂浆加耐碱增强玻纤网格布增强，外饰面为涂料或瓷砖。

● 本工程采用地面低温辐射方式采暖；● 本工程四面窗均为单框三玻塑钢窗；二、施工依据及条件●《民用建筑节能设计标准实施细则》DB23/T120-2001●《泡沫塑料和橡胶线性尺寸的测定》GB6342-1996●《隔热用聚苯乙烯泡沫塑料》GB10801●《硬质泡沫塑料水蒸气透过量试验方法》SG390-84●《外墙外保温工程技术规程》JGJ144-2004●《民用建筑节能设计标准》（采暖居住部分）JGJ26-95●《建筑外窗空气渗透性能分级及其检测方法》GB7107●《膨胀聚苯板薄抹灰的外墙保温系统》JGJ149-2003●21J121-1《外墙保温建筑构造》（1）A● 施工温度为施工中及施工后24H内不得低于-5度。

风力不高于5级。

● 为保证施工质量，施工时应避免阳光直射。

必要时，应在脚手架上搭上防晒布，遮挡墙面。

● 大雨天气不能施工，防止雨水冲刷墙面。

三、施工方法及技术措施（一）、外墙外保温工程【1】施工人员及资料准备。

● 组建项目班子。

● 组织技术人员对图纸进行审阅及时发现并解决问题。

● 编制施工专项方案。

● 编制劳动力组织计划。

● 编制材料进场计划● 对公司所有参加施工人员进行技术、质量、安全、文明施工，环保等全方面交底及培训。

【2】材料选用及准备● 聚苯乙烯泡沫塑料（以下简称聚苯板）保温材料，专指采用符合GB/T10801.1-2002绝热用模塑聚苯乙烯泡沫塑料的材料制作的具有闭孔结构的泡沫塑料板材。

（代号：EPS）。

● 耐碱玻璃纤维网格布（以下简称网格布）增强材料，埋入防护用的聚合物砂浆，用以提高机械强度和抗裂性。

专指其性能达到地标外墙外保温施工规程的要求的耐碱涂塑玻璃纤维网格布。

● 聚合物砂浆采用有机和无机胶结材料、填料和其它外加剂等配制而成，用作外墙外保温系统的粘结剂和表面的防裂砂浆。

EPS聚苯板薄抹灰外墙外保温施工方案一、施工准备工作1.调查设计：根据建筑设计要求和具体情况，确定施工方案，包括EPS聚苯板的选择、厚度以及薄抹灰材料的选用。

2.材料准备：准备好所需的EPS聚苯板、薄抹灰材料、粘接剂、螺丝、胶带等施工材料。

3.施工人员培训：对施工人员进行相关培训，确保施工操作规范，安全施工。

4.搭建脚手架：搭建脚手架，并确保其稳固可靠，方便施工作业。

二、EPS聚苯板安装1.基层处理：清理外墙基层，确保其平整洁净，没有浮尘、油渍等杂质。

2.找平层施工：根据设计要求及现场实际情况，进行找平层施工，确保外墙表面平整。

3.聚苯板定位：按照设计要求，进行聚苯板定位，确定好安装位置。

4.聚苯板安装：采用粘贴或机械固定的方式，将聚苯板固定在墙面上。

固定方式选择时，要注意保持墙体的整体性及保温层的完整性。

5.预留伸缩缝：在墙体的拐角处和每隔一定长度处，预留伸缩缝，以缓解墙体的变形。

6.防火处理：根据设计要求，在墙体上喷涂防火涂料，增加EPS聚苯板的防火性能。

三、薄抹灰施工1.底层薄抹灰：在EPS聚苯板上进行底层薄抹灰，厚度约为3-5mm，确保墙面的平整度和垂直度。

2.保温层施工：在底层薄抹灰干燥后，进行保温层的施工。

选择合适的保温材料进行施工，例如岩棉、玻纤棉等。

3.中层、面层薄抹灰：在保温层施工完成后，进行中层和面层的薄抹灰。

中层厚度约为5-8mm，面层厚度约为2-3mm，确保墙体表面的平滑度和光洁度。

4.防水处理：根据设计要求，在薄抹灰表面进行防水处理，增加外墙的防水性能。

5.挂设饰面：根据设计要求，进行外墙的饰面装饰，增加外墙的美观。

四、施工要点和注意事项1.施工前要对EPS聚苯板进行检查，确保其质量合格，无损坏及污染。

2.施工现场应保持通风良好，严禁吸烟、明火作业。

3.施工人员应戴好安全帽、口罩等个人防护用品，注意安全施工。

4.施工过程中要遵循相关规范和施工工艺，确保墙体的保温效果和施工质量。

各种外保温材料的性能外保温材料是用于建筑物外墙和屋顶的保温材料，可以起到节能、保温、防潮等作用。

下面将介绍各种常见的外保温材料的性能。

1.聚苯板（EPS）聚苯板是一种常用的外保温材料，具有较好的保温性能和防潮性能。

其热传导系数较低，吸湿率也较低，可以减少热量传递和防止墙体结露。

此外，聚苯板还具有轻质、易施工、价格相对较低等优点。

2.聚氨酯泡沫板（PUR/PIR）聚氨酯泡沫板是一种较高级的外保温材料，具有较好的保温效果和防火性能。

其热传导系数更低，可以提供更好的保温效果。

此外，聚氨酯泡沫板还有较好的耐候性和抗压性能。

3.玻纤网格布玻纤网格布是一种常用的外保温材料辅助材料，可以增强保温层的抗拉强度。

玻纤网格布具有耐碱性、耐老化性好，适用于各种基层墙体。

4.矿渣棉板矿渣棉板是一种利用矿渣为主要原料制成的外保温材料，具有较好的保温性能和吸能性能。

其具有优异的耐火性能，可以防止火灾蔓延。

此外，矿渣棉板还具有较好的防潮性能和耐腐蚀性能。

5.XPS挤塑板XPS挤塑板是一种具有高强度、低吸水性能的外保温材料。

其闭孔率较高，具有良好的抗压性能和保温性能。

XPS挤塑板还有较好的抗老化性能和耐久性。

6.外墙外保温工程用腻子腻子是一种外保温材料的修饰材料，用于填充墙体保温材料之间的缝隙，并起到平整墙体表面的作用。

外墙外保温工程用腻子具有较好的抗裂性能和耐久性。

总体来说，不同的外保温材料具有不同的特点和性能。

选择合适的外保温材料需要考虑建筑结构、环境条件、成本、施工要求等因素。

在实际应用中，可以根据具体需求选择合适的外保温材料，以达到最佳的保温效果和使用寿命。

外墙改性EPS保温施工技术标准一、外墙保温系统性能指标1.不燃型复合膨胀聚苯颗粒保温板外墙外保温系统性能指标不燃性复合膨胀聚苯颗粒保温板外墙外保温系统性能指标2不燃型复合膨胀聚苯颗粒保温板防火外墙保温材料性能指标不燃型复合膨胀聚苯颗粒保温板的物理力学性能指标3不燃型复合膨胀聚苯板防火外墙保温尺寸允许偏差 不燃型复合膨胀聚苯颗粒保温板的尺寸允许偏差长度 ±3GB/T 6342宽度 ±2厚度 不允许负偏差对角线差 ≤3板边平直 ≤2板面平整度 ≤1注：本表的尺寸允许偏差值以1200 mm （长）×600mm （宽）为基板。

4..胶粘剂性能指标5.抹面胶浆性能指标6.耐碱玻纤网格布性能指标项 目性能指标 试验方法 单位面积质量，g/m 3≥160 GB/T 9914.3 耐碱断裂强力（经、纬向），N/50mm≥1 000 GB/T 7689.5 断裂伸长率（经、纬向），%≤5.0 耐碱断裂强力保留率（经、纬向），%≥50 GB/T299067.锚栓性能指标塑料锚栓尺寸及允许偏差塑料锚栓与基层的锚固性能指标二、镁质聚苯板防火外墙保温板（改性EPS板）保温系统质量标准和技术要求2.1 镁质聚苯板防火外墙保温板施工的质量标准和技术要求2.1.1镁质聚苯板防火外墙保温板：燃烧性能等级为A级，表观密度不低于150kg/m3。

2.1.2镁质聚苯板防火外墙保温板应按照顺砌方式粘贴，竖缝应逐行错缝，墙角部位聚苯板应交错互锁，门窗洞口四角的聚苯板应用整快板切割成形，不得拼接，聚苯板接缝离开角部至少200mm。

2.1.3镁质聚苯防火保温板之间的板缝宽度不小于15mm，采用发泡胶填充，填充时注意让发泡胶尽量深地打入缝隙，并稍突出于墙面，待干燥后打磨平整；大于等于15mm应用苯板条填充处理。

2.1.4保温板锚固：当基层墙体为混凝土、页岩多孔砖、烧结空心砖、混凝土小型空心砌块时，锚固件的有效锚固深度应不小于25㎜；当基层墙体为加气混凝土砌块时，锚固件的有效锚固深度应不小于50㎜；建筑高度在24m～60m的墙面每平方米锚固点不少于4个；60m以上的墙面每平米锚固点不少于6个。

硅质改性聚苯板标准硅质改性聚苯板是一种新型的建筑材料，具有优异的绝热性能和机械性能，被广泛应用于建筑墙体、屋面和地板等领域。

为了确保硅质改性聚苯板的质量和性能，制定了一系列的标准，以规范其生产、安装和使用过程。

本文将对硅质改性聚苯板标准进行详细介绍，以便广大生产厂家和使用单位了解相关规定，提高产品质量，确保施工安全。

首先，硅质改性聚苯板的标准主要包括产品质量标准、安装要求和使用规范。

产品质量标准是制定硅质改性聚苯板的基础，包括材料的物理性能、化学性能、尺寸偏差和外观质量等方面的要求。

在生产过程中，必须严格按照这些标准进行检测，确保产品达到规定的质量指标。

安装要求是指在施工过程中，对硅质改性聚苯板的安装方法、固定方式、接缝处理和防水措施等方面的规定，旨在确保施工质量和使用安全。

使用规范是指在建筑中使用硅质改性聚苯板时，对其受力、保温、防潮和防火等方面的要求，以及日常维护和保养的规定。

其次，对于硅质改性聚苯板的产品质量标准，主要包括以下几个方面，首先是材料的物理性能，包括密度、导热系数、抗压强度和吸水率等指标。

其次是化学性能，主要是指材料的阻燃性能、耐老化性能和环保性能等方面的要求。

再次是尺寸偏差，主要是指板材的长度、宽度、厚度和平直度等方面的要求。

最后是外观质量，主要是指板材的表面平整度、色泽和表面无裂纹、气泡和凹凸等缺陷的要求。

此外，对于硅质改性聚苯板的安装要求，主要包括以下几个方面，首先是安装方法，包括固定方式、接缝处理和防水措施等。

其次是施工质量要求，主要是指板材的垂直度、平整度和固定牢固性等方面的要求。

再次是安全防护措施，主要是指在施工过程中对工人的安全保护和施工现场的安全防护措施。

最后是验收标准，主要是指对安装质量进行检验和验收的标准和方法。

最后，对于硅质改性聚苯板的使用规范，主要包括以下几个方面，首先是受力要求，包括板材的受压承载力、抗风压性能和抗震性能等方面的要求。

其次是保温要求，主要是指板材的导热系数和保温性能的要求。

EPS聚苯板随着社会和经济的双重发展,未来我国的城镇化建设具有对房地产行业持久的支撑力量使得建筑工作展开,推动了建筑材料EPS聚苯板的快速发展.由于EPS聚苯板的节能效率高,系统成熟稳定,价格便宜,性价比高,在我国的占了很高的市场份额.那么,下面小编向大家介绍一下EPS聚苯板的知识.EPS聚苯板是由含有挥发性液体发泡剂的可发性聚苯乙烯珠粒,经加热预发后在模具中加热成型的具有微细闭孔结构的白色固体.EPS聚苯板不仅采用PLC全电脑触摸式显示荧屏控制,实现上料、供汽、温控、发泡、出料的全过程自动循环作业,定量压缩上料,准确迅速。

而且EPS聚苯板还采用全封闭式不锈钢桶恒压力发泡,热效率高,节约蒸汽,缩短熟化过程,发泡倍率高.EPS聚苯板采用名牌优质气动元件,质量可靠,操作方便,保证温度的精确控制,使发泡的珠粒,密度均匀。

EPS聚苯板采用不锈钢板制作而成,结构好,便于维修,调整进料,以达所需颗粒容量.随着住房的刚性需求存在,从节能性、防火性、经济性、安全性四方面因素综合考虑,EPS聚苯板是理想的保温材料,相信在不久的将来,EPS聚苯板的前景将非常广阔.相信大家对EPS聚苯板有了一定的了解了，前面我们已经对其作了详尽的介绍，下面我们就再向大家介绍一下EPS聚苯板的性能特点。

1、优异的保温隔热性能EPS聚苯板主要以聚苯乙烯为原料制成，而聚苯乙烯原本就是极佳的低导热原料，再辅以挤塑而出，形成紧密的蜂窝结构，从而有效地阻止了热传导，EPS聚苯板导热系数为0.028/m.k，具有高热阻、低线性膨胀率的特性。

导热系数远远低于其它保温材料。

同时该板材质轻、价廉加之具有稳定的化学结构和物理结构，能确保本材料保温性能的持久和稳定，是优秀的保温材料之一。

2、高强度抗压性能，EPS聚苯板抗压强度极高，即使长时间水泡仍维持不变，具有很大的承载力和良好的抗冲击性3、优越的抗水、防潮性能，EPS聚苯板具有紧密的闭孔结构，聚苯乙烯分子结构本身不吸水，板材的正反面都没有缝隙，因此吸水率极低，防潮和防渗透性能极佳。

EPS聚苯板外墙外保温工程质量通病及解决办法作者：不详信息来源：互联网络发布时间:2007-10-16 随着我国住宅产业化发展及高品质节能住宅的普及，越来越多的节能建筑出现在人们的生活中，但由于众多原因，商品住宅的质量问题让人甚忧。

特别是对建筑节能市场的准入、质量控制、工程验收及奖罚还缺少有力的监管机制和措施更加剧了这种混乱现象的出现，据现场调查，很多监管单位对保温的方法、材料、施工过程及材料质量把关都还处在一个学习的阶段，因此充分认识节能工程质量通病产生的原因及其危害性，杜绝保温工程质量通病则是节能产业的当务之急。

我们今天要分析的主要有以下几种质量一一墙体保温层脱落、墙体保温层开裂、墙体饰面涂料的龟裂、保温层渗水等现象。

EPS聚苯板外墙外保温工程主要是由粘结层，保温层，加固层，防裂层，饰面层组织起来，我们从这里不难看出，外墙外保温的保温层只是一种保温材料，而这种材料的加工方法及工工艺处理都非常的简单，只要按照现场抽查检验即可满足建筑物的需要。

而其它的几种材料则起着至为重要的作用。

用一句简单的话来解释：外墙保温是一种加固保温板和防止开裂的过程。

这样我们不难看出，如果要想让我们的保温板与墙体使用年限一样，加固技术与抗裂防渗技术将是我们研究的主要对象。

下面我们从几个方面开始深入分析。

、墙体保温层为什么会脱落?粘结层脱落目前已成为目前保温工程中常见的质量通病并且有进一步扩大的势头，在对全国众多脱落现场的勘察及问题分析后，我们不难看出问题的原因所在。

粘结面积不足30%粘结中发生流挂造成局布空粘或虚粘找平砂浆与主体墙空鼓，特别是长时间渗水，容易发生持续性空鼓扩大，使保温层连带空鼓或局部破坏；保温板表面荷载过大，极易直接剥离保温层造成脱落；对负风压抵抗措施采用不合理，如在沿海地区或高层建筑外墙采用非钉粘结合的不合理的粘贴方式，极易形成某些保温板块被风压破坏而空鼓、脱落；墙体界面处理不当，除黏土砖墙外，其他墙体均应用界面砂浆处理后再涂抹浆体保温材料，否则易造成保温层直接空鼓或界面处理材质失效，形成界面层与主体墙空鼓，连带形成保温层空鼓；这里，我们还要注意到粘结时间长短问题。
