箱式变电站的结构原理

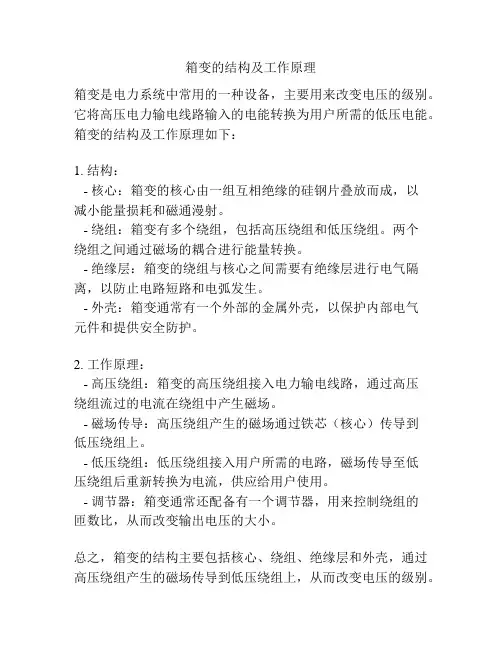

箱变的结构及工作原理
箱变是电力系统中常用的一种设备，主要用来改变电压的级别。

它将高压电力输电线路输入的电能转换为用户所需的低压电能。

箱变的结构及工作原理如下：
1. 结构：
- 核心：箱变的核心由一组互相绝缘的硅钢片叠放而成，以
减小能量损耗和磁通漫射。

- 绕组：箱变有多个绕组，包括高压绕组和低压绕组。

两个
绕组之间通过磁场的耦合进行能量转换。

- 绝缘层：箱变的绕组与核心之间需要有绝缘层进行电气隔离，以防止电路短路和电弧发生。

- 外壳：箱变通常有一个外部的金属外壳，以保护内部电气
元件和提供安全防护。

2. 工作原理：
- 高压绕组：箱变的高压绕组接入电力输电线路，通过高压
绕组流过的电流在绕组中产生磁场。

- 磁场传导：高压绕组产生的磁场通过铁芯（核心）传导到
低压绕组上。

- 低压绕组：低压绕组接入用户所需的电路，磁场传导至低
压绕组后重新转换为电流，供应给用户使用。

- 调节器：箱变通常还配备有一个调节器，用来控制绕组的
匝数比，从而改变输出电压的大小。

总之，箱变的结构主要包括核心、绕组、绝缘层和外壳，通过高压绕组产生的磁场传导到低压绕组上，从而改变电压的级别。

箱变通过绕组匝数比的调节，可以实现不同电压等级的电力转换。

箱式变电站的工作原理箱式变电站是一种便携式的电力转换设备，其工作原理基本与传统的变电站相同，只是尺寸更小、结构更紧凑。

箱式变电站可将高压电能转换成低压电能，或将交流电能转换成直流电能，为电力供应和配电提供了更加灵活和便捷的解决方案。

下面将详细介绍箱式变电站的工作原理。

1. 电能进入箱式变电站箱式变电站首先需要接收输送来的电能。

这些电能通常通过输电线路传送，可以是直流电或交流电。

当箱式变电站接收到电能后，将根据需要进行相应的转换处理。

2. 电能转换箱式变电站的主要功能之一是将高压电能转换为低压电能，或者将交流电能转换为直流电能。

为了实现这些转换，箱式变电站通常配备了变压器、整流器、逆变器等电力设备。

- 变压器：变压器是箱式变电站中的重要组件。

它可以将高压电能变压成适用于低压电网的电压。

变压器的核心由多层绕组和铁芯组成，通过磁耦合的原理实现电能的变压转换。

- 整流器：当箱式变电站需要将交流电能转换为直流电能时，通常会使用整流器。

整流器可以将交流电信号转换为直流电信号，以供特定设备使用。

其中，晶闸管整流器和桥式整流器是常见的整流器类型。

- 逆变器：当箱式变电站需要将直流电能转换为交流电能时，通常会使用逆变器。

逆变器能够将直流电信号转换为交流电信号，以满足特定负载的需求。

逆变器根据输出波形的要求可以分为正弦波逆变器、方波逆变器和多级逆变器等多种类型。

3. 电能配电和控制箱式变电站不仅可以进行电能转换，还可以进行电能配电和控制。

通过合理的开关组合和配电系统设计，可以将转换后的电能分配给不同的用户或设备。

- 配电系统：箱式变电站配备了电气设备，如断路器、接触器、保护装置等，用于控制和保护电能的分配。

这些设备能够对电流、电压等参数进行监测和控制，确保电能传输的稳定和安全。

- 负荷管理：箱式变电站还具备负荷管理的功能，可以根据实际需求对不同负载进行有效的控制。

通过监测电流、电压等信号，箱式变电站可以根据负载情况合理调节输出电能，并进行负载均衡，避免过载或不足的问题。

箱式变电站的结构原理
箱式变电站的结构原理主要包括以下几点:
1. 采用箱式设计
箱式变电站把主变压器、开关设备、测控保护装置等集成在一个由金属围护的箱体内,形成一个封闭的单元。

2. 模块化设计
箱式变电站采用模块化设计思想,每个功能单元设计成一个标准模块,便于现场安装和运输。

3. 气体绝缘
箱体内充入一定压力的SF6气体作为绝缘和断路介质,起到隔离和保护电力设备的作用。

4. 金属封闭
箱体采用金属全封闭结构,防潮、防尘,保证电力设备在恶劣环境下的安全可靠运行。

5. 小空间布置
通过合理布置,箱式变电站可以在很小的空间内容纳众多电力设备,节省用地面积。

6. 控制一体化
箱式变电站把二次设备与开关柜集成在一起,实现了控制与保护的一体化,简化了操作。

7. 便于运输
箱式设计便于整体吊装和运输安装,大大缩短了施工周期。

. .“卓越工程师教育培养计划”企业学习阶段实习实践报告报告名称箱式变电站的结构原理学院电气信息学院学生宇翔学号 18专业电气工程及其自动化班级 1192 学习企业 __白云电器设备股份_____企业指导教师云鹏马如海学校指导教师毅君完成日期 2014年10月31日箱式变电站实习报告三、国外的箱式变电站1、欧式箱式变电站欧式变电站的箱体是由：底座、外壳、顶盖三部分构成。

底座一般用槽钢、角钢、扁钢、钢板等，组焊或用螺栓连接固定成形；为满足通风、散热和进出线的需要、还应在相应的位置开出条形孔和大小适度的圆形孔。

箱体外壳、顶盖槽钢、角钢、钢板、铝合金板、彩钢板、水泥板等进行折弯、组焊或用螺钉、铰链或相关的专用附件连接成形。

2、美式箱式变电站美式箱变的主要特点：过载能力强，允许过载2倍2个小时，过载1.6倍7个小时而不影响箱变寿命。

采用肘式插接头，可以十分方便高压进线电缆的连接，并可在紧急情况下作为负荷开关使用，即可带电拔插。

采用双熔断器保护，插入式熔断器为双敏熔丝（温度、电流）保护箱变二次侧发生的短路故障。

后备限流保护熔断器（ELSP）保护箱变部发生的故障，用于保护高压侧。

变压器一般采用高燃点油（FR3）。

高压负荷开关保护用熔断器等全部元件都与变压器铁芯、绕组放在同一油箱。

3、国产箱式变电站国产箱变同美式箱变相比增加了接地开关、避雷器，接地开关与主开关之间有机械联锁，这样可以保证在进行箱变维护时人身的绝对安全。

国产箱变每相用一只熔断器代替了美式箱变的两支熔断器做保护，其最大特点是当任一相熔断器熔断之后，都会保证负荷开关跳闸而切断电源，而且只有更换熔断器后，主开关才可合闸，这一点是美式箱变所不具备的。

国产箱变一般采用各单元相互独立的结构，分别设有变压器室、高压开关室、低压开关室，通过导线连成一个完整的供电系统。

以白云公司生产的YBM23-12/0.4型箱式变电站为例：高压开关室：上图所示是高压进线柜和出线柜，用于分断、闭合变压器与电网之间的电路，有继电保护功能；可以在电路故障时有效分断电路，用于变压器的维护。

箱变内部构造摘要：一、箱变内部构造简介二、箱变各部分功能及原理1.壳体2.绝缘系统3.冷却系统4.电气设备三、箱变应用场景及优势四、箱变维护与管理正文：箱变，又称组合式变电站，是一种将高压开关设备、变压器、低压配电设备等集成在一个封闭式金属壳体内的电力设备。

它具有占地面积小、安装方便、美观大方等优点，广泛应用于住宅小区、商业建筑、工业园区等场所。

一、箱变内部构造简介箱变内部主要分为四个部分：壳体、绝缘系统、冷却系统和电气设备。

1.壳体：壳体是箱变的保护外壳，通常采用优质冷轧钢板或不锈钢制成，具有良好的抗腐蚀、抗老化性能。

壳体内部设有隔板，将高压、低压部分分隔开，以降低相互干扰。

2.绝缘系统：绝缘系统包括高压绝缘子和低压绝缘板，它们的作用是保证箱变内部电气设备在正常运行时不受外界电磁场和电压的影响。

绝缘系统还需满足相应的耐压、绝缘电阻、泄漏电流等指标。

3.冷却系统：冷却系统是箱变正常运行的保障。

它包括自然通风冷却和强制风冷两种方式。

自然通风冷却依靠壳体上的散热窗实现，适用于环境温度较低、散热条件较好的场所；强制风冷则需要外接风机，适用于环境温度较高、散热条件较差的场所。

4.电气设备：电气设备是箱变的核心部分，包括高压开关设备、变压器和低压配电设备。

高压开关设备负责接通、切断高压电路；变压器将高压电能转换为低压电能；低压配电设备则负责向负荷侧供电。

二、箱变各部分功能及原理（以下省略）三、箱变应用场景及优势箱变适用于各种新建、扩建和改建项目，特别是在城市建设和基础设施建设中具有广泛应用。

箱变的优点包括：1.占地面积小，节省土地资源；2.安装方便，便于运输和搬运；3.外观美观，符合现代城市审美需求；4.模块化设计，便于扩展和维修；5.高效节能，降低运行成本。

四、箱变维护与管理1.定期检查箱变外观，确保壳体、散热窗等部分完好无损；2.检查绝缘系统，确保绝缘电阻、泄漏电流等指标合格；3.检查冷却系统，保证风扇运转正常，风道畅通；4.检查电气设备，确保高压开关、变压器、低压配电设备运行正常；5.建立健全箱变运行档案，及时记录运行数据，发现异常及时处理。

箱变的工作原理、作用、技术参数及检修安全措施一、箱变的工作原理箱式变电站，简称箱变，是一种将高压开关设备、配电变压器和低压配电装置等组合在一起，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备。

它的工作原理是将外部的高压电通过高压开关设备引入，经过配电变压器降压后，再通过低压配电装置将电能分配给各个用电设备。

具体来说，当高压电进入箱变时，首先通过高压开关设备进行控制和保护，如高压断路器、隔离开关等。

这些设备能够在电路发生异常时迅速切断电源，保护电路和设备的安全。

接着，高压电通过配电变压器降压，将电压降低到适合低压用电设备的水平。

最后，低压配电装置将电能分配给各个用电设备，如电动机、照明设备等。

二、箱变的作用箱变在电力系统中的作用至关重要。

首先，它能够实现电能的转换和分配，将高压电转换为低压电，并分配给各个用电设备，满足人们的生产和生活需求。

其次，箱变具有体积小、结构紧凑、安装方便等优点，适用于城市、乡村、工矿企业等各种环境。

此外，箱变还具有节能环保、安全可靠、维护方便等特点，对提高电力系统的供电质量和可靠性具有重要意义。

三、箱变的技术参数箱变的技术参数包括额定电压、额定容量、短路阻抗、防护等级等。

其中，额定电压是指箱变能够正常工作的电压范围；额定容量是指箱变能够输出的最大功率；短路阻抗是指箱变在短路情况下所呈现的阻抗值，它反映了箱变对短路电流的承受能力；防护等级则是指箱变外壳的防护能力，如防尘、防水等。

此外，根据不同的使用环境和需求，箱变还可以配备各种附加功能，如温度控制、湿度控制、防雷保护等。

这些附加功能能够进一步提高箱变的性能和可靠性，满足用户的多样化需求。

四、箱变的检修安全措施为了确保箱变的安全运行和检修工作的顺利进行，必须采取一系列的安全措施。

首先，在检修前必须对箱变进行停电处理，并验明无电压后方可进行工作。

同时，应悬挂“禁止合闸，有人工作”的标示牌，防止他人误操作导致事故发生。

箱式变电站基础知识、内外部结构解说
箱式变电站是一种新型的变电设备，它采用箱式结构设计，集成了变压器、开关设备、控制设备等多种设备，广泛应用于城市、工矿企业等场所。

本文将详细介绍箱式变电站的基础知识和内外部结构。

一、箱式变电站的基础知识
箱式变电站是一种预制式变电设备，它采用工厂生产、现场安装的方式，可以节约现场建设时间和成本。

箱式变电站具有结构紧凑、使用灵活、可移动性强等特点，非常适合于城市建设和工矿企业使用。

二、箱式变电站的内部结构
1.变压器室
箱式变电站的变压器室通常设置在箱体的中部位置，主要用于安装变压器设备。

变压器室的墙体采用隔热材料，保证变压器的安全运行。

2.高压室
箱式变电站的高压室设置在变压器室的上部或下部，主要用于安装高压开关设备。

高压室的墙体也采用隔热材料，保证高压设备的安全运行。

3.低压室
箱式变电站的低压室设置在高压室的下部或侧面，主要用于安装低压开关设备和控制设备。

低压室的墙体也采用隔热材料，保证低压设备和控制设备的安全运行。

4.辅助室
箱式变电站的辅助室位于变压器室或低压室旁边，主要用于安装辅助设备，如降压器、熔断器等。

三、箱式变电站的外部结构
箱式变电站采用箱式结构设计，外部通常采用钢板焊接而成。

箱体顶部设有通风口，便于内部设备散热。

箱体底部设有支脚，通常是可调节高度的螺旋支撑脚，便于调整箱体水平度。

总之，箱式变电站是一种具有先进设计、高效节能、安全可靠的变电设备，可以满足城市、工矿企业等场所的电力需求。

箱变内部构造摘要：一、箱变内部构造简介二、箱变各部分功能及原理1.壳体2.开关设备3.绝缘系统4.冷却系统5.保护装置三、箱变选型与使用注意事项四、箱变在我国的应用与发展前景正文：箱变，又称组合式变电站，是一种将高压开关设备、变压器、低压开关设备等组合在一起的成套电气设备。

它具有结构紧凑、占地面积小、安装方便、可靠性高等优点，广泛应用于电力系统、基础设施建设和工矿企业等领域。

下面我们将详细了解箱变的内部构造及其相关知识。

一、箱变内部构造简介箱变内部主要包括壳体、开关设备、绝缘系统、冷却系统和保护装置等部分。

1.壳体：壳体是箱变的保护外壳，通常采用金属或复合材料制成，能有效抵御外部环境对设备的影响，如防潮、防腐蚀、抗紫外线等。

2.开关设备：开关设备主要包括高压开关和低压开关，用于实现电源的接入、切断和负载的切换等功能。

高压开关一般采用SF6断路器、负荷开关等，低压开关可选用塑壳断路器、微型断路器等。

3.绝缘系统：绝缘系统是箱变正常运行的保障，主要包括绝缘子和绝缘套管等。

绝缘子采用瓷绝缘子或复合绝缘子，具有良好的机械强度和绝缘性能。

4.冷却系统：箱变内部元件在运行过程中会产生一定热量，冷却系统的作用就是将这些热量及时散发出去，保证设备的正常运行。

冷却系统主要包括风冷和油冷两种方式。

5.保护装置：保护装置是箱变安全运行的关键，主要包括过电压保护、欠电压保护、过电流保护、短路保护等。

保护装置可采用微机保护装置或电磁式保护装置。

二、箱变各部分功能及原理（此处省略详细描述各部分功能及原理，参考上文提纲）三、箱变选型与使用注意事项1.选型时应根据实际需求选择合适的箱变容量、电压等级、开关类型等参数。

2.注意箱变的防护等级，确保其能适应实际应用环境。

3.使用前应认真阅读产品说明书，了解设备性能、操作方法和安全注意事项。

4.定期检查和维护箱变，确保设备处于良好运行状态。

5.严禁在箱变周围堆放易燃、易爆物品，保持通风良好。

35kv箱变简介35kv箱变又称为35千伏箱式变电站，是一种用于变电所或配电站的高压变电设备。

它起到将输送来的高压电能进行变压、配电的作用。

本文将详细介绍35kv 箱变的基本原理、组成结构、主要功能以及在电力系统中的应用。

基本原理35kv箱变的运行基于变压器原理，即利用电磁感应原理实现电能的传输与变压。

电能首先通过高压侧输入箱变，然后通过变压器的升压作用将电能升压至适合输电的高压水平，进而通过低压侧输出，输送到下游的电网中。

组成结构35kv箱变主要由以下几个组成部分构成：1.高压室：位于箱变的一端，用于承载高压侧设备，包括高压侧绝缘子和高压断路器等。

2.变压器：是箱变的核心设备，用于将高压电能变压为低压电能。

3.低压室：位于箱变的另一端，用于承载低压侧设备，包括低压侧绝缘子、低压断路器和配电设备等。

4.控制室：用于箱变的监测与控制，包括监测仪表、保护装置和控制设备等。

主要功能35kv箱变具有以下主要功能：1.变电功能：将输送来的高压电能通过变压作用，将电能升压为适合输电的高压水平，确保电能的有效传输。

2.配电功能：将经过变压后的低压电能通过配电设备输出，满足不同需求的用电负荷。

3.安全保护功能：箱变内配备了各类保护设备，如断路器、避雷器等，确保箱变内外的电力系统安全运行。

4.监测与控制功能：箱变内的控制室通过监测仪表和控制设备实现箱变的远程监测与控制，保障电力系统的稳定运行。

应用与优势35kv箱变广泛应用于各种电力系统中，包括城市电网、农村电网以及工矿企业等。

它的优势主要体现在以下几个方面：1.简化电力系统：35kv箱变能够将输送来的高压电能进行变压、配电，使得电力系统变得简单、清晰，方便管理和维护。

2.空间节约：相比传统的变电所，35kv箱变可采用箱式结构，占地面积小，适合在有限场地内建设。

3.运维成本低：由于35kv箱变采用模块化设计，可以降低设备维护成本，并减少停电时间。

总结35kv箱变是一种用于高压输电变电所的重要设备，它通过变压作用和配电功能，保证电能在电力系统中的传输和应用。

箱式变电站原理
箱式变电站是一种用于变换、开关和保护电力输配电系统的设备，其原理主要包括以下几个方面。

第一，箱式变电站的原理是基于变压器的工作原理。

变电站通过变压器实现电压的变换，将高电压输电电网中的电能转换为适应用户需求的低电压。

第二，箱式变电站的原理是基于开关设备的工作原理。

变电站内部装有各种开关设备，如断路器、隔离开关和负荷开关等，用于控制电流的通断和分配。

第三，箱式变电站的原理是基于保护装置的工作原理。

变电站内部安装有各种保护装置，如过流保护、过压保护和短路保护等，用于监测和保护电力系统的安全运行。

第四，箱式变电站的原理是基于智能控制系统的工作原理。

变电站通过智能控制系统实现对设备的远程监控和操作，能够实时获取和处理电力系统的数据，提高系统的可靠性和可操作性。

综上所述，箱式变电站通过变压器、开关设备、保护装置和智能控制系统等组成，实现对电力系统的变换、开关和保护，确保电能的安全传输和可靠供应。

(5)根据需要可作为终端变电站或环网变电站。
3.组合式箱式变电站的不足：
(1) 由于高压负荷开关设在变压器箱体内，因此无明显断开 点和接地刀闸。（分、合闸状态不直观明显） (2) 后备保护高压熔断器设在变压器箱体内，熔丝熔断后更 换相对困难。 (3) 共箱组合式变压器芯体与控制设备在同一油箱内，由于 负荷开关操作中会产生游离碳，频繁操作有可能使变压器 绝缘性能下降。 (4) 由于变压器与箱变外壳为一个整体，所以调整变压器容 量（增容或减容）更换变压器比较困难。
组合式箱式变电站结构

（1）ZG（组合共箱）型共箱组合式油浸变压器。该变压 器将高压负荷开关、熔断器等保护和控制电器、变压器芯 体置于同一油箱内。 （2）ZF（组合分箱）型分箱组合式油浸变压器。变压器 油箱设置两个独立的封闭单元，其中一个单元安装有高压 负荷开关、熔断器等控制和保护电器，另一个单元安装变 压器芯体。

（3）日常保养周期：1次/日
三、设备维护保养
二级保养 （1）环网柜负荷开关：紧固连接螺丝吹扫灰尘

（2）进出线端子：紧固连接螺丝吹扫灰尘


（3）保险：吹扫灰尘
（4）高压电流互感器：紧固连接螺丝吹扫灰尘 （5）保养周期：2次/年
三、设备维护保养


3、简单的异常处理

（1）环网柜电流表无显示： ① 检查控制保险是否损坏

组合式箱式变电站结构
变压器器身与组合式箱式变电站箱体组成一个 整体，变压器散热面裸露于变电站箱体外，采用插拔式全 绝缘电缆头与电源连接。组合式箱式变电站箱体设有高压 和低压间隔。箱体正面为高、低压操作间隔，操作间隔内 设置高、低压端子、负荷开关操作手柄，无载调压开关、 插入式熔断器、压力释放阀，油温表、油位表等。高、低 压间隔门带有联锁装置，在低压间隔门未打开时，高压间 隔门不能开启。插入式熔断器（一级保护）与后备保护熔 断器串联，形成二级保护。

箱式变电站的原理和结构资料箱式变电站的概述箱式变电站（Mobile Substation）也称移动变电站，是一种安装在集装箱内的变电站，适用于需要快速搭建和迁移的应用场景。

它可用于临时供电、紧急备用电源、维修现有设备或配电系统，以及临时供电等场合。

在现代城市和工业现场中，电力可用性变得越来越重要，因此，箱式变电站已成为各种场合的必备设备。

箱式变电站的原理箱式变电站是一个小型变电站，有两种类型：全封闭式和半开式。

为了保护设备和人员免受外部环境的影响，箱式变电站通常是密封的，并设置有通风和空调系统。

箱式变电站通常包括：1.电缆排接区：用于连接电源和负载的终端。

2.分段器：可隔离某些配电系统以维修或测试配电系统。

3.变压器：用于升压或降压变换。

4.低压开关柜：用于配电、控制和保护配电系统。

5.控制室：用于安装控制设备和监控指示器。

箱式变电站的结构箱式变电站一般由主体部分、附属设备和控制设备组成。

主体部分主体部分是箱式变电站的主要组成部分，具有防水、防尘、防腐蚀等功能。

它包括四个主要组件：变压器室、开关柜室、电缆隧道和机柜室。

变压器室是箱式变电站的核心部件，通常是箱体的最大部分，原理是用于升压或降压变换，使其适应负载的电气需求。

开关柜室是箱式变电站的第二大部分，通常包括进线开关、负载开关、隔离开关和组合开关等。

电缆隧道用于维护电缆，以保证箱体内的线路正常运行。

机柜室则是为了保障箱式变电站的空调工作，并且是计量、调度和监控设备的通道。

附属设备箱式变电站除了主体部分外，还配有一些附属设备，如配电柜、机柜、箱式机架等。

它们通常用于给配电系统提供电路保护、控制、显示和通信等功能。

控制设备控制设备是箱式变电站的中枢控制中心，用于监控变电站的运行情况，提供设备保护、控制和参数调节等功能。

它通常包括检测和保护设备、自动控制装置、计量和显示系统等。

箱式变电站的优缺点箱式变电站的优点•灵活性强：箱式变电站非常适合临时应用。

箱式变电站简介演示
汇报人： 2024-01-11
目录
• 箱式变电站概述 • 箱式变电站的结构与组成 • 箱式变电站的工作原理 • 箱式变电站的优点与局限性 • 箱式变电站的选型与配置 • 箱式变电站的运行与维护
01
箱式变电站概述
定义与特点
• 定义：箱式变电站是一种紧凑型的变电站，它将变压器、高压 开关设备和低压配电装置等集成在一个封闭的箱体内，主要用 于城市电网、工业园区和住宅小区等场所的供电。
在工业园区内，由于用电需求大且要 求供电稳定，箱式变电站能够满足这 些要求，并为工厂提供可靠的电力供 应。
住宅小区
住宅小区内的供电系统需要美观、安 全、可靠，箱式变电站能够满足这些 要求，并为居民提供稳定的电力服务 。
箱式变电站的发展历程
初期阶段
箱式变电站最早出现于20世纪80 年代，主要用于临时供电和野外
• 箱式变电站，又称为户外配电装置，是一种将高压 开关设备、变压器、低压配电装置和无功补偿装置 等按一定接线方式组合在一起的成套配电设备。它 具有结构紧凑、占地少、投资省、安装周期短、运 行安全可靠、维护方便等优点，广泛应用于城市电 网改造和工矿企业、住宅小区等。
06
箱式变电站的运行与维护
箱式变电站的运行与维护
• 箱式变电站，也称为箱式变压器，是 一种紧凑、预制的变电站解决方案， 广泛应用于城市供电、工业园区、商 业中心等场合。它集成了变压器、开 关设备和无功补偿装置等功能，具有 体积小、安装简便、运行稳定等优点 。
THANKS
谢谢您的观看
04
箱式变电站的优点与局限性
箱式变电站的优点与局限性
• 箱式变电站，也称为箱式变压器，是一种紧凑、预制的变电 站解决方案，广泛应用于城市供电、工业园区、商业中心等 场合。它集成了变压器、高低压开关设备、保护设备以及无 功补偿装置等功能，具有高效、灵活、可靠等优点。

箱变的工作原理
箱变是一种电力变压器，主要用于将高压电能转换为低压电能，以满足不同电器设备的用电需求。

箱变的工作原理是基于电磁感应原理，通过变压器的互感作用来实现电能的转换。

箱变主要由铁芯、绕组和外壳三部分组成。

铁芯是箱变的核心部分，它由高导磁性的硅钢片叠压而成，用于增强磁场的传导和集中。

绕组是箱变的另一个重要组成部分，它由导电线圈绕制而成，用于传递电能。

外壳则是箱变的保护层，用于防止外部环境对箱变的影响。

箱变的工作原理是基于电磁感应原理。

当高压电流通过箱变的高压绕组时，会产生一个强磁场。

这个磁场会穿过铁芯并传递到低压绕组中，从而诱导出低压电流。

由于高压绕组的匝数比低压绕组多，因此高压电流的电压会被降低，而低压电流的电压则会被提高。

箱变的工作原理可以用以下公式来表示：
V1/V2 = N1/N2
其中，V1和V2分别表示高压和低压电压，N1和N2分别表示高压和低压绕组的匝数。

这个公式表明，箱变的电压转换比例取决于绕组的匝数比。

箱变的工作原理还受到一些因素的影响，例如绕组的电阻、铁芯的磁导率和磁滞损耗等。

这些因素会影响箱变的效率和稳定性，因此
需要在设计和制造过程中进行充分考虑。

箱变是一种重要的电力设备，它通过电磁感应原理实现高压电能向低压电能的转换。

箱变的工作原理基于绕组的匝数比和铁芯的磁导率，需要在设计和制造过程中进行充分考虑，以确保其效率和稳定性。

箱式变压器工作原理箱式变压器是一种常见的电力变压器，其工作原理基于电磁感应和电磁感应定律。

箱式变压器由两个或多个线圈绕制在一个铁芯上，通过变压器的工作，可以将输入电压转换为所需的输出电压。

箱式变压器的主要组成部分是铁芯和线圈。

铁芯通常由硅钢片制成，具有良好的导磁性能和低的磁滞损耗。

线圈由绝缘导线绕制而成，一般分为两个部分，分别称为一次线圈和二次线圈。

一次线圈与输入电源相连，二次线圈与负载相连。

箱式变压器的工作原理如下：当一次线圈中通过交流电流时，会在铁芯中产生一个交变磁场。

由于铁芯的导磁性能，磁场能够有效地传递到二次线圈中。

根据电磁感应定律，当二次线圈中存在磁场时，将会在线圈中感应出电动势，从而产生输出电压。

输出电压的大小取决于两个线圈的匝数比例。

箱式变压器通过改变一次线圈和二次线圈的匝数比例来实现输入电压到输出电压的转换。

当一次线圈的匝数大于二次线圈的匝数时，输出电压将比输入电压小；当一次线圈的匝数小于二次线圈的匝数时，输出电压将比输入电压大。

这种通过变换匝数比例来改变电压的方式使得箱式变压器具有较高的可调节范围和灵活性。

箱式变压器的工作原理基于电磁感应定律，能够实现电压的转换和调节。

它在电力系统中具有广泛的应用，常用于电力输配、电力变换、电力质量控制等方面。

箱式变压器的工作可靠、效率高，且体积较小、重量较轻，因此被广泛应用于各种工业和民用领域。

箱式变压器是一种基于电磁感应定律的电力变压器，通过改变线圈的匝数比例来实现电压的转换和调节。

它在电力系统中具有重要的作用，能够满足不同电压需求，并且具有可靠性高、效率高等优点。

通过了解箱式变压器的工作原理，我们可以更好地理解它在电力系统中的应用和作用。

箱式变电站的原理和结构一、箱变概述：年生产能力：XXX套.1、适用范围◇ YB□-12/0.4型高压/低压预装式变电站系将高低压开关柜和变压器预装于一台可移动的箱体内部，整合为一个完整的配电系统的电气成套设备。

可组成环网供电、终端供电、双电源供电等多种供电方式，并可根据需要实施高低压计量。

适用于三相50Hz的系统，用户电能的输送、转换、分配及监测、控制和保护。

产品符合GB/T17467、DL/T593和IEC1330等标准要求。

2、产品技术特点◇可选择的壳体种类：复合板式、景观式、铁壳式等。

◇配电装置被分隔在相互隔离的隔室：高压室、变压器室和低压室；◇各个隔室可排布为目字型、品字型，并可根据需要定制合适的排布方案；◇配电系统厂内预装，方便运输和安装。

◇具有统一底座，可随负荷中心移动，节省配线投资和电能损耗。

◇配置强迫风冷和照明系统，更可根据需要安装除湿设备。

◇景观式箱体由钢筋混凝土预制，外贴瓷砖，经防腐处理，造型美观，可与环境融为一体。

◇可配置为环网型高供高计、终端型高供高计、环网型高供低计、终端型高供低计等配电方案。

◇经验证的防水、防尘、防腐蚀处理。

二、箱变原理和结构：◇箱变产品是由高压配电装置、变压器及低压配电装置联接而成，分成三个功能隔室，即高压室、变压器室和低压室；各个隔室可排布为目字型、品字型；变压器室根据需要配置自动强迫风冷系统，各室均设有自动照明装置，箱体内根据需要安装有防止凝露威胁安全运行的除湿装置。

◇高、低压室布置合理紧凑，操作、维修方便，高压开关设备具有防误操作联锁功能；高、低压开关设备所选元件性能可靠、操作简单维修方便。

变电站外壳壳体采用GG型双面彩钢夹芯隔热板（即复合板）、钢板等，复合板中间夹有阻燃聚苯乙烯泡沫可减少太阳辐射对箱内温度的影响；顶盖下层四周均有圆形对流散热孔，具有自然通风散热功能；底座、顶框采用8#～16#槽钢构成主结构，有足够的强度和钢性；箱体外部无外露可拆卸影响壳体结构的螺栓。

预制舱式箱式变电站工作原理
预制舱式箱式变电站是一种移动式的变电站，通常由预制的箱体、配电设备、变压器和供电系统等组成。

其工作原理如下：
1. 输电线路接入预制舱式箱式变电站。

输电线路经过变电站的进线开关，然后接入箱体内部的主变压器。

2. 主变压器将输电线路的高压电能变换为低压电能。

低压电能经过主变压器的输出线路，进入箱体内部的配电设备。

3. 配电设备通过电路保护器、开关和仪表等将低压电能分配给不同的电路和设备。

这些设备可以包括照明系统、动力设备、控制设备等。

4. 箱式变电站内部还包含了供电系统，包括发电机和电池组。

发电机可以在外部供电中断时提供备用电源，保证变电站的正常运行。

电池组则用于储存电能，以备不时之需。

通过以上的工作原理，预制舱式箱式变电站可以将输电线路提供的高压电能变换为适用于不同电路和设备的低压电能，进一步配电并提供备用电源，以满足工业、商业和居民等领域的用电需求。

它具有结构紧凑、灵活性强、移动方便的特点，广泛应用于临时供电、紧急备用电源和远程地区供电等场合。
