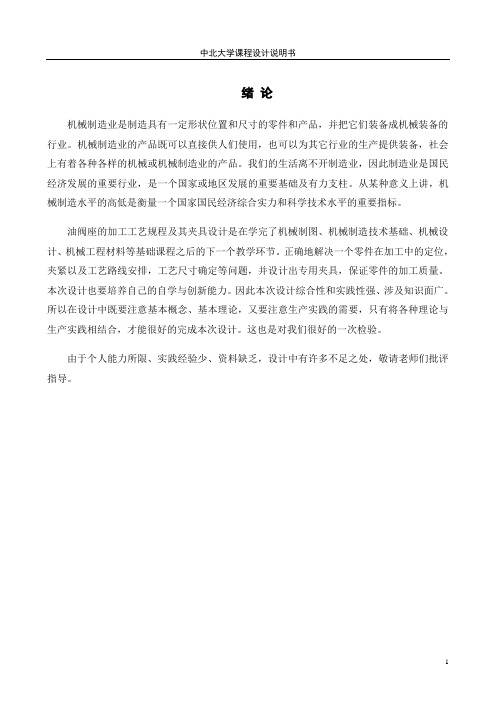

绪论机械制造业是制造具有一定形状位置和尺寸的零件和产品，并把它们装备成机械装备的行业。
机械制造业的产品既可以直接供人们使用，也可以为其它行业的生产提供装备，社会上有着各种各样的机械或机械制造业的产品。
我们的生活离不开制造业，因此制造业是国民经济发展的重要行业，是一个国家或地区发展的重要基础及有力支柱。
从某种意义上讲，机械制造水平的高低是衡量一个国家国民经济综合实力和科学技术水平的重要指标。
油阀座的加工工艺规程及其夹具设计是在学完了机械制图、机械制造技术基础、机械设计、机械工程材料等基础课程之后的下一个教学环节。
正确地解决一个零件在加工中的定位，夹紧以及工艺路线安排，工艺尺寸确定等问题，并设计出专用夹具，保证零件的加工质量。
本次设计也要培养自己的自学与创新能力。
因此本次设计综合性和实践性强、涉及知识面广。
所以在设计中既要注意基本概念、基本理论，又要注意生产实践的需要，只有将各种理论与生产实践相结合，才能很好的完成本次设计。
这也是对我们很好的一次检验。
由于个人能力所限、实践经验少、资料缺乏，设计中有许多不足之处，敬请老师们批评指导。
第1部分引言机械制造业是国民经济的支柱产业，现代制造业正在改变着人们的生产方式、生活方式、经营管理模式乃至社会的组织结构和文化。
生产的发展和产品更新换代速度的加快，对生产效率和制造质量提出了越来越高的要求，也就对机械加工工艺等提出了要求。
在实际生产中，由于零件的生产类型、形状、尺寸和技术要求等条件不同，针对某一零件，往往不是单独在一种机床上用某一种加工方法就能完成的，而是需要经过一定的工艺过程。
因此，我们不仅要根据零件具体要求，选择合适的加工方法，还要合理地安排加工顺序，一步一步地把零件加工出来。
1.1机械加工工艺规程制订1.1.1生产过程与机械加工工艺过程生产过程是指将原材料转变为成品的全过程。
它包括原材料的运输、保管于准备，产品的技术、生产准备、毛坯的制造、零件的机械加工及热处理，部件及产品的装配、检验调试、油漆包装、以及产品的销售和售后服务等。
章、所给定的零件是凿岩机注油器上的油阀座，左端通过Rc3/4与主机相连，一管套穿过油壶壳体与Φ24.513.0+㎜孔焊接，高压气体从左端进入阀座，在负压作用下，油壶内油从Φ2㎜孔流至Φ22㎜孔与高压气体混合后成雾状从套管喷出。
Φ16H10孔装入油量调节装置，缺口标志油量调节范围。
油阀座共有两组加工表面。
现分述如下：第一组加工表面包括：1、Φ63㎜的外圆，Φ24.513.0+㎜的内孔，2、Φ22㎜的内孔以及Rc3/4锥孔，3、60°锥角，1×45°倒角，4、2个Φ2㎜的通孔，一个Φ5㎜，一个Φ3㎜孔图1.1 油阀座章、零件材料为ZG45，采用砂型机器铸造。
从文献[1]中可查出其公差等级为IT8～IT10，尺寸公差1.6～3.2㎜,加工余量4～5㎜，毛坯为实心，以如图的过水平中心线与Φ24㎜圆柱体相垂直的平面为分型面。
加工前进行退火处理。
由于零件年产量为60000件，已达到大批生产的水平，而且零件的轮廓尺寸不大，故可采用砂型机器铸造。
这从提高生产率、保证加工精度上考虑，也是应该的。
基面选择是工艺规程设计中的重要工作之一。
基面选择得正确与合理，可以使加工质量得到保证，生产率得以提高。
否则，加工工艺过程问题百出，更有甚者，还会造成零件大批报废，使生产无法正常进行。
如图2.1图2.1 分型面作为粗基准的表面应平整，没有飞边、毛刺或其它表面欠缺。
对一般的轴类零件而言，以外圆作为粗基准是完全合理的，本零件选用不加工表面Φ32外圆柱面作为粗基准。
采用Φ32外圆柱面作为粗基准加工内孔可以保证空的壁厚均匀，而且便于装夹。
主要应该考虑基准重合的问题。
阀座的右端面和Φ22孔既是装配基准，又是设计基准，用它们作精基准，能使加工遵循“基准重合”的原则，实现阀座零件“一面两孔”的典型定位方式；其余各面和孔的加工也能用它定位，这样使工艺路线遵循了“基准统一”的原则。
图2.2 主要加工尺寸油阀座零件材料为ZG45，强度和切削性能良好，塑性、韧性较低。
Hefei University课程设计COURSE PROJECT题目：二级斜齿圆柱齿轮减速器的轴系设计系别：机械工程系专业：机械设计制造及自动化学制：四年姓名：吴丹丹学号：0906012006导师：姜海2012年6月24日机械制造技术课程设计说明书设计题目油阀座夹具体设计设计者吴丹丹班级 09机制（2）班学号0906012006指导老师姜海完成日期 2012年6月29日机械制造技术课程设计任务书设计题目：制定油阀座的加工工艺，设计钻孔10.5的专用机床夹具设计要求：中批量生产手动夹紧通用工艺装备设计时间：2012.6设计内容：1、零件图；2、毛坯图；3、编写工艺过程卡片和工序卡片；4、绘制夹具总装图；5、重要零件图；6、说明书2012年06月目录机械设计制造工艺及夹具课程设计指导书 (1)第1章零件分析 (3)1.1 零件的作用 (3)1.2零件的工艺分析 (3)第2章工艺规程设计 (5)2.1毛皮制造形式 (5)2.2 基面的选择 (5)2.3 制定工艺路线 (6)2.4 机械加工余量工序尺寸及毛坯尺寸的确定 (9)2.5 确定切削用量及基本工时 (10)第3章夹具设计 (21)3.1 问题提出 (21)3.2 基准的选择 (21)3.3 切削力及夹紧力的计算 (22)3.4 定位误差的分析 (23)3.5 夹紧元件强度校核 (23)3.6 夹具设计及操作说明 (24)3.7 夹具的优化设计及经济分析 (24)第4章设计心得体会 (25)第5章参考文献 (26)机械制造工艺及夹具课程设计指导书一、课程设计任务书题目：设计油阀座零件的机械加工工艺规程及钻￠10.5mm孔工序的专用机床夹具。
设计要求：熟练使用计算机辅助(软件自选)，独立完成（1）毛坯图、零件－毛坯合图各一张（2）关键工序机械加工工艺规程卡片一张（3）指定工序夹具装配图一张（4）夹具部分零件图1～2张（5）设计说明书（6）夹具3D装配效果图一张以上均需输出，以书面交设计资料，保留软盘待查。
油阀座加工工艺及夹具设计课程(DOC 39页)目录序言 (3)1.1设计目的 (3)1.2设计意义 (3)1.3现状分析及发展前景 (4)2零件的分析 (4)2.1零件的作用 (4)2.2零件的工艺分析 (5)3工艺规程的设计 (5)3.1确定毛坯的制造形式 (5)3.2基准的选择 (6)3.3表面加工方法的选择 (6)3.4工序的安排 (7)3.5机械加工余量及毛坯尺寸的确定 (9)3.6有关工序尺寸及公差的确定 (10)3.7确定切削用量及基本工时 (14)4夹具设计 (30)4.1 问题的提出 (31)4.2 定位基准的选择 (31)4.3切削力及夹紧力的计算 (31)4.4定位误差的分析 (32)4.5夹具设计及操作说明 (33)设计心得体会 (34)致谢 (35)参考文献 (36)附图 (41)CA6140油阀座加工工艺及夹具设计摘要：本设计的主要内容是CA6140油阀座零件的机械加工工艺规程以及其专用夹具的设计。
根据所设计出的零件的尺寸，运用CAD画出零件图、毛坯图、夹具零件图、夹具装配图以及做出PROE三位造型图。
设计的主要步骤为确定零件的生产类型，进行工艺分析，确定毛坯种类及制造方法，运用CAD以及PROE软件对零件进行分析，通过对相关资料的查询确定出零件表面的加工方法及加工工序顺序的安排以及其专用夹具的设计，填写相关的工艺卡片。
在保证零件加工质量的前提下，还要提高生产效率，降低消耗，以取得较好的经济效益和社会效益。
关键词：油阀座、工艺、工序、夹具设计序言机械制造是国民经济的支柱产业，现代制造正在改变着人们的生活方式、生产方式、经济管理模式乃至社会的组织结构和文化。
我们的生活离不开制造业，因此制造业是国民生产的重要行业，是一个国家或地区发展的重要基础及有力支柱。
从某种意义上讲，机械制造水平的高低是衡量一个国家的国民经济综合实力和科学技术水平的重要指标。
而随着生产的发展和产品的更新换代速度的加快，对生产效率和制造质量提出了越来越高的要求，也就对机械加工工艺等提高了加工要求。

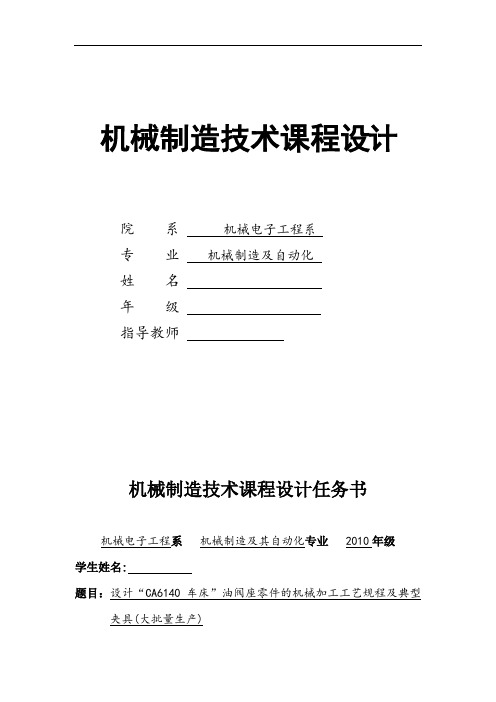

机械制造技术课程设计院系机械电子工程系专业机械制造及自动化姓名年级指导教师机械制造技术课程设计任务书机械电子工程系机械制造及其自动化专业2010年级学生姓名:题目：设计“CA6140车床”油阀座零件的机械加工工艺规程及典型夹具(大批量生产)主要内容：1．绘制零件的毛坯图或零件—毛坯综合图(A3)2．设计零件的机械加工工艺规程，并填写：（1）整个零件的机械加工工艺过程卡（A4）；（2）所设计夹具对应工序的机械加工工序卡（A4）。
3．设计某工序的夹具一套，绘出总装图（A2）。
4．编写设计说明书。
指导教师：班级：学生：2012年6月6 日零件图技术要求1.未注明圆角R3-42.锐边倒钝3.材料：ZG45其余毛坯图课程设计成绩评定表机械制造技术课程设计说明书设计题目: 设计“CA6140车床”油阀座零件的机械加工工艺规程及典型夹具(大批量生产)设计者学号指导教师XX机械电子工程系2012 年6月日摘要初步学会综合运用所学过的全部课程，并且独立完成了一项工程基本训练。
运用机械制造工艺学的基本理论和夹具设计原理的知识，正确地解决油阀座零件在加工中的定位、夹紧以及合理制订工艺规程等问题的方法。
对油阀座零件一道工序进行了夹具设计，学会了工艺装备设计的一般方法，提高了结构设计的能力。
前言《机械制造技术课程设计》是我们学习完大学阶段的机械类基础和技术基础课以及专业课程之后的一个综合课程，它是将设计和制造知识有机的结合，并融合现阶段机械制造业的实际生产情况和较先进成熟的制造技术的应用，而进行的一次理论联系实际的训练，通过本课程的训练，将有助于我们对所学知识的理解，并为后续的课程学习以及今后的工作打下一定的基础。
对于我本人来说，希望能通过本次课程设计的学习，学会将所学理论知识和工艺课程实习所得的实践知识结合起来，并应用于解决实际问题之中，从而锻炼自己分析问题和解决问题的能力；同时，又希望能超越目前工厂的实际生产工艺，而将有利于加工质量和劳动生产率提高的新技术和新工艺应用到机器零件的制造中，为改善我国的机器制造业相对落后的局面探索可能的途径。
摘要在现在制造业中，机械加工等各种加工工艺都要使用到夹具，来对被加工工件进行定位，使之能够准确加工，随着社会的发展，所使用的零件越来越复杂，夹具的设计方案也越来越多，选择一种效率高、成本低的设计方案来加工零件就显得尤为重要。
本说明书通过研究油阀座零件的加工要求及其结构特点，利用现代技术，制定了一套合理的夹具设计方案，实现了对油阀座的快速加工。
对于夹具设计来说，工件的定位及夹紧是非常重要的，所以选择一套合理的加工方案就显得非常的必要。
另外，夹具设计中那一系列定位误差和夹紧力的计算，也保证了零件的加工精度，而且其夹紧力也不是很大，所以工件在加工过程中不会发生位移，也不会变形，保证了零件能够顺利加工完成，操作起来也比较方便、简单。
关键词：夹具，油阀座，定位，夹紧全套图纸，加153893706目 录摘 要 (I)第1章、零件的分析 ...................................................................................... - 1 -1.1零件的作用 ............................................................................................................. - 1 -1.2确定毛坯 ................................................................................................................. - 1 -1.2.1 毛坯材料 ..................................................................................................... - 1 -1.2.2确定毛坯技术要求 ...................................................................................... - 1 -1.2.3 铸件尺寸公差 ............................................................................................. - 1 -1.2.4 铸件机械加工余量 ..................................................................................... - 1 -1.3零件的工艺分析 ..................................................................................................... - 3 -1.3.1主要加工表面及技术要求分析 .................................................................. - 3 -1.4基面的选择 ............................................................................................................. - 4 -1.4.1粗基准的选择 .............................................................................................. - 4 -1.4.2精基准的选择 .............................................................................................. - 4 -1.5制定工艺路线 ......................................................................................................... - 5 -1.5.1表面加工方法的确定 .................................................................................. - 5 -1.5.2加工阶段的划分 .......................................................................................... - 5 -1.5.3工序的集中与分散 ...................................................................................... - 5 -1.5.4工序的顺序安排 .......................................................................................... - 5 -1.5.5工艺路线方案一 .......................................................................................... - 6 -1.5.6工艺路线方案二 .......................................................................................... - 6 -1.5.7工艺路线的比较与分析 .............................................................................. - 7 -1.6机械加工余量、工序尺寸及毛坯尺寸的确定 ..................................................... - 7 -1.6.1外圆表面（63mm φ） ................................................................................. - 8 -1.6.2外圆表面沿轴线长度方向的加工余量（63mm φ端面、32mm φ端面） - 8 -1.6.3孔（16mm φ） ............................................................................................. - 8 -1.6.4外圆端面（24mm φ） ................................................................................. - 8 -1.6.5铣缺口（16mm φ） ..................................................................................... - 8 -第二章 油阀座钻端面2mm φ孔专用夹具设计 ......................................... - 9 -2.1确定设计方案 ......................................................................................................... - 9 -2.2 切削力及夹紧力的计算 ...................................................................................... - 11 -2.3 定位误差的分析 .................................................................................................. - 12 -2.4夹紧元件强度校核 ............................................................................................... - 12 -2.5 夹具的优化设计及经济性分析 .......................................................................... - 13 -2.6 操作说明 .............................................................................................................. - 14 -第三章设计心得体会.................................................................................. - 16 -参考文献........................................................................................................ - 17 -第1章、零件的分析1.1零件的作用所给定的零件是凿岩机注油器上的油阀座，阀座左端面通过3c 4R 锥孔与主机相接，一管套穿过油壶壳体与0.13024.5mm φ+孔焊接，高压气体从左端孔进入阀座体，在负压的作用下，壶内的油从2mm φ孔流入22mm φ孔和高压气体相混合后形成雾状物质从套管口喷出。
辽宁工程技术大学课程设计题目：设计“油阀座”零件的机械加工工艺规程及加工φ16H10孔的工艺装备班级：机械05-6姓名：指导教师：完成日期：2008.07.01一、设计题目设计“油阀座”零件的机械加工工艺规程及加工φ16H10孔的工艺装备二、设计要求设计的要求包括如下几个部分：1．绘制零件图。
1张2. 绘制零件毛坯图。
1张3．编制零件的机械加工工艺卡片。
1套4．绘制夹具装配图（A0或A1）1张5．编写课程设计说明书（约5000——8000字）。
1份说明书主要包括以下内容（章节）（1）．目录（2）．摘要（中外文对照的，各占一页）（3）．零件工艺性分析（4）．机械加工工艺规程设计（5）．指定工序的专用机床夹具设计（6）．方案综合评价与结论（7）．体会与展望（8）．参考文献列出参考文献(包括书、期刊、报告等，15条以上)三、上交材料1.零件图1张2.毛坯图1张3.机械加工工艺过程卡片1张4.零件的机械加工工艺卡片1张5.夹具装配图6.设计说明书1份四、进度安排1.第l～2天查资料，熟悉题目阶段。
2.第3～7天，完成零件的工艺性分析,确定毛坯的类型、制造方法和机械加工工艺规程的设计并编制出零件的机械加工工艺卡片。
3．第8～10天，完成夹具总体方案设计（画出草图，与指导教师沟通，在其同意的前提下，进行课程设计的下一步）。
4．第11～13天，完成夹具总装图的绘制。
5．第14～15天，零件图的绘制。
6．第16～18天，整理并完成设计说明书的编写。
7．第19天，完成图纸和说明书的输出打印。
8．第20～21天，答辩五、指导教师评语成绩：指导教师日期摘要机械制造技术基础课程设计是在完成生产实习的基础上，并且学完了机械制造技术和大部分专业课之后进行的又一个实践性教学环节。
也是我们在进行毕业设计之前对所学各课程的一次深入的综合性的复习，设计内容：设计“油阀座”零件的机械加工工艺规程及加工φ16H10孔的工艺装备，并绘制出支架零件图、毛坯图、夹具装配图，填写工艺卡片，编制课程设计说明书。
阀体加工工艺及夹具设计学生姓名:学生学号:院（系）:年级专业:机械制造与自动化指导教师: ____序言机械加工工艺是实现产品设计，保证产品质量，节约能源，降低消耗的重要手段。
机械制造技术基础是以机械制造中的工艺问题为研究对象，实践性较强的一门学科，通过对此门学科的课程设计，使我在下述各方面得到了锻炼：⒈能熟练运用机械制造工艺学课程中的基本理论以及在生产实习中学到的实践知识，正确的解决一个零件在加工中的定位、夹紧以及工艺路线的安排、工艺尺寸的确定等问题，保证零件的加工质量。
⒉提高结构设计能力。
通过设计夹具的训练，获得根据被加工零件的加工要求，设计出高效、省力、既经济合理又能保证加工质量的夹具的能力。
⒊学会使用手册及图表资料。
⒋培养了一定的创新能力。
本课题是研究阀体的加工工艺和夹具设计。
首先通过对零件图的分析，了解工件的结构形式，明确了具体的技术要求，从而对工件各组成表面选择合适的加工方法。
再拟订较为合理的工艺规程，充分体现质量、生产率和经济性的统一。
夹具除了夹紧、固定被加工零件外，还要求保证加工零件的位置精度、提高加工生产率。
由于个人能力有限，设计尚有许多不足之处，恳请各位老师给予指教，本人将表示真诚的感谢目录序言………………………………………………………………………………………任务书…………………………………………………………………………………………第一章阀体的加工工艺设计………………………………………………………1.1 零件图的工艺分析………………………………………………………….1.11零件结构功用分析……………………………………………………………………：1.21零件图纸分析…………………………………………………………………………2．2.1 毛坯的结构确定………………………………………………………….2.1.1毛坯的结构工艺要求……………………………………………………………………2.2.1毛坯类型………………………………………………………………………………..2.3.1毛坯余量确定……………………………………………………………………………….2.4.1毛坯－零件合图草图 33.1.1 基准的选择……………………………………………………4.1.1 加工方法选择的原则......................................................4.1.2 加工阶段的划分..........................................................4.1.3 工序的合理组合..........................................................5. 1 制定工艺路线5.1.1 工艺路线方案………………………………………………………………………………5.1.2 制定工艺路线如下:……………………………………………………………………….5.2.1机械加工余量、工序尺寸及毛坯尺寸的确定…………………………………………….5.3.1 设备及其工艺装备确定…………………………………………………………………….5.3.2确定切削用量及基本工时……………………………………………………………….小结……………………………………………………………………………………………第二章专用夹具设计...........................................................1.1铣φ68外圆端面夹具………………………………………………………………………1.1.1定位基准的选择1.1.2定位元件的设计1.1.3定位误差的分析..........................................................1.1.4夹具体槽形与对刀装置设计3.2.6夹紧装置及夹具体设计3.2.7夹具设计及操作的简要说明结论 ....................................................................... 参考文献......................................................................机械制造工艺及夹具课程设计任务书设计题目:制定阀体的加工工艺并设计夹具设计内容: 1、零件图2、绘制零件图3、绘制毛坯图4、编写工艺过程卡片和工序卡片5、绘制夹具体图6、绘制夹具装配图7、说明书一份设计时间: 2008.12.27-2009.1.9第一章阀体的加工工艺设计机械加工工艺是实现产品设计，保证产品质量，节约能源，降低消耗的重要手段，是企业进行生产准备，计划调度，加工操作，安全生产，技术检测和健全劳动组织的重要依据，也是企业上品种，上质量，上水平，加速产品更新，提高经济效益的技术保证。
阀体机械加工工艺设计说明书范本(doc 19页)摘要本设计说明书共分两部分，内容包括工艺规程设计，其中包括零件的分析，分析毛坯余量，工艺规程设计以及一些常用的公式和表格等；另一部分是工艺装备设计，包括夹具设计，专用刀具设计，专用量具设计等。
本论文理论观点清晰，设计特点突出，内容详尽，简单易懂。
论文的每一部分都是经过我的详细分析论证和计算，每一种设计都是有据可依的。
此论文是在催老师的指导下，又经过我的查阅资料，分析计算，编排汇总而来。
此论文能够体现出我的独特设计风格，也能表现出我设计此套方案的价值观。
这也说明了我所学知识，说明我能够将自己的知识更好更充分的运用与实际的工作实践中。
经过了４年的大学学习，我们是否有所收获很大程度上都体现在了此次设计中，在我们即将走出校门的时候，我将充分发挥自己的才能，运用自己的知识为培育我的老师，栽培我的学校留下自己的设计作品。
目录绪论――――――――――――――――――――――――（2）1、工艺规程设计――――――――――――――――――――（３）１.１零件分析―――――――――――――――――――――（３）１.１.１零件的作用―――――――――――――――――――――――― (３) １.１.２零件的工艺分析――――――――――――――――――――――（３）１.２确定毛坯――――――――――――――――――――――（3）１.３工艺规程设计――――――――――――――――――――（5）１.３.１定位基准的选择―――――――――――――――――――――――（5）１.３.２制定工艺路线――――――――――――――――――――――――（６）１.３.３选择加工设备及刀、夹、量具―――――――――――――――――（８）１.３.４确定加工余量和主要表面的工序尺寸――――――――――――――（8）１.３.５加工工序设计――――――――――――――――――――――――（９）１.３.５.１工序1粗铣底面和工序2精铣底面―――――――――――――（９）１.３.５.２时间定额计算――――――――――――――――――――――（９）２、工艺装备设计―――――――――――――――――――（１０）所学理论知识，独立解决一般机械类技术问题的能力，树立正确的设计思想和工作作风，为社会培养更多的人才。
四川交通职业技术学院毕业设计四川交通职业技术学院 S V T C C毕业设计设计题目油阀座工艺及夹具设计系别自动化工程系专业机械制造与自动化姓名罗琦川学号20103046班级10—1指导教师孙莹，张俊纪目录目录............................................................. - 1 - 引言.............................................................. - 2 -1.1机械加工工艺规程制订........................................ - 2 -1.2机械加工工艺规程的种类...................................... - 3 -1.3制订机械加工工艺规程的原始资料.............................. - 3 - 第1章机械加工工艺规程设计.................................................................................................... - 5 -1.1 零件的分析................................................. - 5 -（1）分析零件的技术要求.................................... - 5 - （2）零件图的工艺审查 (6)1.2 确定毛坯 (7)（1）选择毛坯的类型和制造方法 (7)1.3 工艺路线的拟定 (9)①精基准的选择 (9)②粗基准的选择 (9)1.4 加工设备和工艺装备的选择 (10)第2章机械加工工序设计 (11)2.1工序余量的确定 (11)2.2 切削用量的确定 (12)第3章夹具设计 (14)4.1专用夹具设计的基本要求 (14)4.2确定设计方案 (14)1、定位基准的选择 (14)2、切削力和卡紧力的计算 (14)3定位误差分析 (14)第4章设计总结 (16)参考文献： (17)附表：附表一：油阀座加工工艺过程卡片引言机械制造业是国民经济的支柱产业，现代制造业正在改变着人们的生产方式、生活方式、经营管理模式乃至社会的组织结构和文化。
生产的发展和产品更新换代速度的加快，对生产效率和制造质量提出了越来越高的要求，也就对机械加工工艺等提出了要求。
在实际生产中，由于零件的生产类型、形状、尺寸和技术要求等条件不同，针对某一零件，往往不是单独在一种机床上用某一种加工方法就能完成的，而是需要经过一定的工艺过程。
因此，我们不仅要根据零件具体要求，选择合适的加工方法，还要合理地安排加工顺序，一步一步地把零件加工出来。
1.1机械加工工艺规程制订生产过程与机械加工工艺过程：生产过程是指将原材料转变为成品的全过程。
它包括原材料的运输、保管于准备，产品的技术、生产准备、毛坯的制造、零件的机械加工及热处理，部件及产品的装配、检验调试、油漆包装、以及产品的销售和售后服务等。
机械工工艺过程是指用机械加工方法改变毛坯的形状、尺寸、相对位置和性质使其成为零件的全过程。
机械加工工艺过程的基本单元是工序。
工序又由安装、工位、工步及走刀组成。
规定产品或零件制造过程和操作方法等工艺文件，称为工艺规程。
机械加工工艺规程的主要作用如下：1.机械加工工艺规程是生产准备工作的主要依据。
根据它来组织原料和毛坯的供应，进行机床调整、专用工艺装备的设计与制造，编制生产作业计划，调配劳动力，以及进行生产成本核算等。
2.机械加工工艺规程也是组织生产、进行计划调度的依据。
有了它就可以制定进度计划，实现优质高产和低消耗。
3.机械加工工艺规程是新建工厂的基本技术文件。
根据它和生产纲领，才能确定所须机床的种类和数量，工厂的面积，机床的平面布置，各部门的安排。
1.2机械加工工艺规程的种类机械加工工艺过程卡片和机械加工工序卡片，是两个主要的工艺文件。
对于检验工序还有检验工序卡片；自动、半自动机床完成的工序，还有机床调整卡片。
机械加工工艺过程卡片是说明零件加工工艺过程的工艺文件。
机械加工工序卡片是每个工序详细制订时，用于直接指导生产，用于大批量生产的零件和成批生产中的重要零件。
1.3制订机械加工工艺规程的原始资料制订机械加工工艺规程时，必须具备下列原始资料：1.产品的全套技术文件，包括产品的全套图纸、产品的验收质量标准以及产品的生产纲领。
2.毛坯图及毛坯制造方法。
工艺人员应研究毛坯图，了解毛坯余量，结构工艺性，以及铸件分型面，浇口、冒口的位置，以及正确的确定零件的加工装夹部位及方法。
3.车间的生产条件。
即了解工厂的设备、刀具、夹具、量具的性能、规格及精度状况；生产面积；工人的技术水平；专用设备；工艺装备的制造性能等。
4.各种技术资料。
包括有关的手册、标准、以及国内外先进的工艺技术等。
.摘要对于我本人来说，希望能通过本次课程设计的学习，学会将所学理论知识和工艺课程实习所得的实践知识结合起来，并应用于解决实际问题之中，从而锻炼自己分析问题和解决问题的能力；同时，又希望能超越目前工厂的实际生产工艺，而将有利于加工质量和劳动生产率提高的新技术和新工艺应用到机器零件的制造中，为改善我国的机器制造业相对落后的局面探索可能的途径。
本次设计初步学会综合运用所学过的全部课程，并且独立完成一项工程基本训练。
运用机械制造工艺学的基本理论和夹具设计原理的知识，正确的解决油阀座零件在加工中的定位、加紧以及合理制定工艺规程等问题的方法。
对油阀座零件一道工序进行夹具设计，学会了工艺装备设计的一般方法，提高了结构设计的能力。
由于所学知识和实践的时间以及深度有限，本设计中会有许多不足，希望老师能给予指正。
第1章机械加工工艺规程设计1.1 零件的分析（1）分析零件的技术要求通过对该零件图的重新绘制，知原图样的视图正确、完整，尺寸、公差及技术要求齐全。
但 24.5的孔要要求精度高要精镗，没有退刀槽，应该加上。
由零件图可知，该零件结构简单，但技术要求多，对基准的选择要求高，零件选用材料ZG45，该材料具有较高的强度，韧性和塑性，切屑性能良好，结构工艺性好。
阀门制造工艺有如下特点：①阀门毛坯的制造工艺及检验工艺比较复杂。
阀门的铸件毛坯是结构叫复杂的薄壁壳体件。
其铸件要求表面光洁、铸字清晰，特别是要有致密的缺陷。
为了满足上述要求，铸造时应采取一系列工艺措施，如选用高耐火度的造型材料并控制型砂水份、造型时应分层打实以保证砂型硬度，采用合理的浇帽口系统及严格控制浇注速度和温度等。
由于技术要求较高，阀门毛坯的铸造工艺远较一般铸件复杂。
此外，阀门毛坯除检查尺寸，位置精度及外观外，有的还有作金相组织、力学性能、耐腐蚀性能及无损探伤等多种检验，故阀门的检验工艺也较复杂。
②机械加工难度大由于阀门材料的各类繁多，除各种铸铁、碳素钢外，其大部分高强、耐腐蚀和高硬材料的切削性能都很差，很难使零件达到规定的加工精度和表面粗糙度。
而阀门密封面的几何型状精度和表面粗糙度的要求很高，因此更增加了阀门机械加工难度。
同时，阀门材料的切削性能差，又给阀门的加工方法、刀具材料、切削用量、工艺装备等方面带来了很多新的问题。
③阀门零件在机床上安装比较困难阀门主要零件的结构、形状比较复杂，有些零件属壁薄、细长件，刚性差。
在机床上加工时，定位和装夹都比较困难，因此往往需要复杂的专用夹具。
有的阀门零件，定位基面的精度较低，表面粗糙度较高，有时甚至采用非加工表面定位。
而被加工密封面等部位的精度和表面粗糙度要求都很高，故得难保证加工质量。
因此，为满足工艺上的需要，往往须提高定位基面的精度和降低表面粗糙度，或在非加工表面上加工出定位基面，这就增加了阀门制造工艺的复杂性。
（2）零件图的工艺审查1，∅22作为基准孔，而且孔径小，要钻出，同一道工序加工∅24、∅63、∅3、∅5、∅2。
同时保证∅22与∅3的距离23.5和∅22与∅2的距离22，还有保证内孔和外圆同轴。
2，上孔加工保证同轴，而且保证∅16和右端面的距离22。
上孔的加工基准为右端面。
3，各段孔之间要求相互垂直都是通孔。
零件图1.2 确定毛坯根据生产类型，零件的结构、形状、尺寸及材料等选择毛坯的制造方式和精度。
（1）选择毛坯的类型和制造方法1.1 根据零件材料ZG45确定毛坯为铸件，为了保证孔∅22的加工质量和便于加工，将整个工件铸成整体毛坯，分型面通过∅22孔中心线，而且垂直∅16孔的中心线，铸件进行人工时效后，送机加工车间加工，以免工件切开后发生较大的变形。
1.2 铸件尺寸公差：由于是中批量生产，毛坯制造选方法采用砂型机器型，由工艺人员手册查得，铸件尺寸公差等级为CT10，选取铸件错箱值为1.0 mm。
1.3 铸件机械加工余量对于批量生产的铸件加工余量由工艺人员手册查得选取MA为G级，各表面的总余量见下表1，由工艺人员手册查得铸件主要尺寸见表2。
表1表2毛坯图1.3 工艺路线的拟定（1）定位基准的选择①精基准的选择精基准的选择：Φ22为第一个加工孔，已孔为定位基准，故选择其作为加工其它有关表面的统一精基准。
另外右端面也是加工左端面和钻Φ16孔精基准。
②粗基准的选择粗基准应为一些非加工面，为了保证壁厚均匀及Φ22 孔的位置精度，故选Φ32轴面作为粗基准。
（2）零件表面加工方法的确定1.右端面采用粗铣，半精铣。
2.Φ22孔采用钻孔，粗镗，Φ24孔采用粗镗，半精镗，精镗。
3.左端面采用粗铣，半精铣，倒角。
4.上端面及缺口采用粗铣，半精铣。
5.Φ16 钻IT11粗糙度为12.5铰IT9粗糙度为3.2，Φ16.8精镗孔。
6.Φ2 钻Φ3钻IT11粗糙度为2.57.惚平Φ22攻Rc3/4螺孔（3）工艺路线工艺路线的确定，本着先基准后其它，先孔后面，先主要表面后次要表面，和先粗后精的加工原则。
首先以不加工面Φ32面作粗基准来粗加工右端面及Φ63，这样能保证壁厚均匀及Φ22与Φ6.的同轴度，以右端面为基准一侧限制一个移动自由度。
以底面上一支支撑钉配合心轴限制一个转动自由度，来精加工左端面倒角然后钻Φ22孔及攻螺纹，扩孔粗加工Φ24.5及退刀槽。
然后钻Φ2、Φ3、Φ5孔。
再以一长心轴在Φ22 孔中定位，。
钻孔Φ2、Φ10.5、Φ16退刀槽及精加工Φ16 ，然后铣平台。
1.4 加工设备和工艺装备的选择机床及刀具的选择由于是中批量生产，故加工设备以通用机床为主，其生产方式以通用机床专用夹具为主，工件在个机床上的装卸及个机床间的传送均由工人完成。
（1）车右端面，考虑到工件的定位加紧方案等问题，选用CA6140车床，端面车刀。
（2）车Φ63、钻Φ22孔，外圆车刀，Φ22麻花钻。
