系列智能高压变频调速系统用户手册
- 格式：docx
- 大小：569.06 KB
- 文档页数：68
下载文档原格式
合集下载

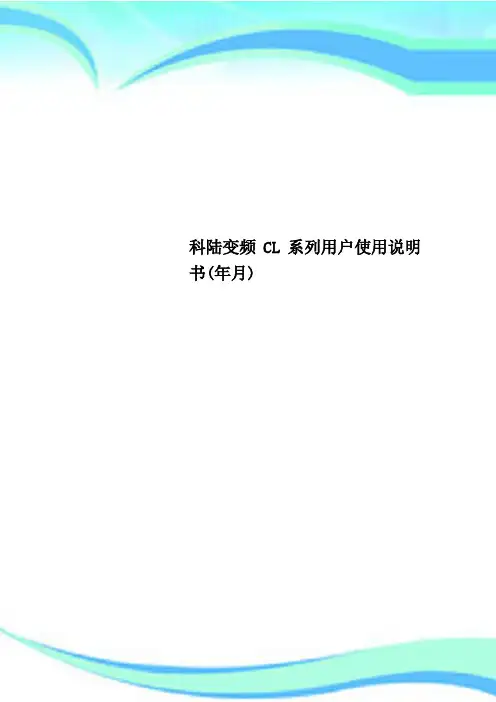

科陆变频CL系列用户使用说明书年月
科陆变频CL系列用户使用说明书(年月)————————————————————————————————作者：————————————————————————————————日期：CL2700系列高压变频调速系统用户使用说明书（V3）深圳市科陆变频器有限公司2010序言非常感谢您选用深圳市科陆变频器有限公司的CL2700系列高压变频调速系统！为充分发挥本产品的卓越性能，并确保使用者和设备的安全，在使用该设备之前，请您详细阅读本手册。
本使用手册为随机发送的附件，使用后请务必妥善保管，以备今后对变频器进行检修和维护时使用。
如您对科陆高压变频器的使用存在其它任何疑问或有特殊要求时，请随时联络本公司，我们将竭诚为您服务！本手册内容如有变动，恕不另行通知。
同时，本公司还有其它系列化的变频器等产品，欢迎垂询、选购！深圳市科陆变频器有限公司目录一．安全使用说明 (4)1.1．安装 (4)1.2．配线 (4)1.3．操作 (5)1.4．维护 (5)二．产品介绍 (6)2.1．CL2700系列变频调速系统特点 (6)2.2．CL2700系列变频调速系统原理 (7)2.3．CL2700系列变频调速系统性能指标 (12)2.4．科陆变频调速系统系列型号说明 (13)2.4.1高压变频调速装置型号及含义 (13)2.4.2功率单元型号及含义 (13)2.5．CL2700系列变频调速系统适用范围 (14)三．运输贮存及安装配线 (14)3.1．运输贮存说明 (14)3.2．机械安装 (14)3.2.1 环境要求 (14)3.2.2 柜体安装说明 (15)3.3．电气安装 (15)3.3.1 电气安装注意事项 (16)3.3.2 主回路配线 (16)3.3.3 控制电路配线 (17)四．变频调速系统标准操作说明 (18)4.1．柜门按钮和开关说明 (18)4.2．控制界面 (19)4.3．参数设定 (25)4.3.1基本参数设定 (26)4.3.2高级参数设置 (27)4.3.3厂家参数设定 (33)4.4．变频调速系统控制方式切换 (33)4.4.1 本地控制 (33)4.4.2 远程DCS控制 (34)4.5．变频调速系统运行模式 (34)4.5.1 开环运行 (34)4.5.2 闭环运行 (34)4.5.3 正常停机 (34)4.5.4 紧急停机 (34)4.6．报警解除与故障复位 (35)4.6.1 报警解除 (35)4.6.2 故障复位 (35)4.7．变频调速系统正常操作步骤 (35)4.7.1 带自动旁路柜本地控制 (35)4.7.2 带自动旁路柜远程控制 (36)4.7.3 带手动旁路柜本地控制 (38)4.7.4 带手动旁路柜远程控制 (39)4.8．操作注意事项 (40)五．故障对策及异常处理 (40)5.1可能出现异常及其处理 (40)5.2 故障复位 (44)六．保养和维护 (44)6.1 日常检查与保养 (44)6.2 易损部件的检查与更换 (45)6.3 保修 (45)附录1.柜内电气元件说明 (47)附录2.功能参数简表 (48)F0：基本参数 (48)F1：辅助运行 (48)F2：开环控制 (49)F3：端子及通信 (51)F4：保护功能 (55)F5：电机参数 (56)F6：闭环控制 (56)附录3.CL2700系列变频调速系统规格参数 (58)一．安全使用说明符号定义说明：：“注意”标识。
HINV高压变频器使用手册2.1版
HINV高压变频器使用手册（V2.1）北京动力源科技股份有限公司二○○七年二月目录1.视窗控制器 (3)1.1LED指示灯 (3)1.2触摸键盘 (4)2.操作按钮和开关功能 (5)3．控制参数说明 (7)3.1控制设定屏 (7)3.2基本参数屏 (8)3.3跳频设定屏 (8)3.4折线设定屏 (9)3.5电机参数设定屏 (9)3.6通信设定屏 (9)3.7模拟系数屏 (10)3.8电压限定屏 (10)3.9其它设定屏 (10)4.运行控制参数 (10)4.1上限频率和下限频率 (10)4.2启动频率和停止频率 (10)4.3运行曲线的直线 (11)4.4运行曲线的折线 (11)5.运行状态说明 (12)5.1系统状态主屏 (12)5.2.电压电流查询 (12)5.3时间参数查询 (13)5.4单元直流电压查询 (13)5.5工厂查询 (13)5.6模拟端子 (14)6．报警/故障处理 (15)6.1报警/故障的显示 (15)6.2功率单元故障： (15)6.3控制系统报警/故障 (16)前言北京动力源科技股份有限公司研制生产HINV高压变频器，有性能优异的控制系统，通过对运行参数的设定，可以满足不同用户的在不同场合使用要求；控制系统对设备的运行进行完备的监控，通过视频控制器实时显示设备的运行状态。
根据用户的使用要求，合理地设定设备运行参数，是保障设备完好运行，最大可能降低能耗，产生经济效益的基本保障；通过设备运行状态参数的读取和分析，可以清楚了解设备的工作情况，通过调整运行参数和改善工作情况，可以更科学地使用设备；另外，也可以全面了解设备运行情况，更好地维护设备。
本使用手册详细说明了HINV高压变频器使用方法，技术人员和用户在使用高压变频器时，应当仔细阅读，熟悉所有的运行设定参数的物理量和状态参数，出现问题时，可以参照本使用手册的具体说明进行处理。
1.视窗控制器视窗控制器的使用详见《HINV高压变频器视窗控制器使用说明书》。
CHH系列高压变频器说明书
4.1 柜体的安装 ·················································································································· 19 4.2 高压部分的安装 ·········································································································· 21 4.3 用户端子的接线 ·········································································································· 24 第五章 系统的调试与运行·········································································································· 28 5.1 调试运行前检测确认事项··························································································· 28 5.2 控柜上电以及上电后的测试 ························································································ 28 5.3 主回路上电以及上电调试···························································································· 30 5.4 带电机测试 ··················································································································· 30 第六章 变频调速系统的操作······································································································ 31 6. 1 主控、切换柜的开关、指示灯的介绍 ······································································· 31 6. 2 变频调速系统的操作步骤 ·························································································· 32 第七章 人机界面·························································································································· 35 7. 1 键盘····························································································································· 35 7. 2 触摸屏 ························································································································· 39 第八章 详细功能说明·················································································································· 45 第九章 报警信息与故障处理······································································································ 81 9. 1 系统故障 ····················································································································· 81 9. 2 单元故障 ····················································································································· 83 9. 3 变频调速系统的故障后的动作 ·················································································· 84
HLP-SV系列变频调速器 说明书
HLP-SV系列- -HLP-SV系列使用说明书一、前言 (3)1、购入时注意事项 (4)2、HLP-SV系列铭牌说明 (5)3、标志.....................................................................6 4、标准及其缩写.. (6)二、安全使用注意事项................................................. 81、高压警告. (8)2、安全使用 (8)3、软件版本 (9)4、警告 (9)5、IT主电源 (10)6、避免意外启动 (10)7、处理说明 (10)8、开始维修工作之前 (11)9、并排安装 (11)10、一般的电气安装 (11)11、保险丝 (12)12、负载共享/制动 (14)三、产品标准规格 (15)1、产品型号规格 (15)2、产品通用规格...................................................16四、储存及安装.............................................................18 1、储存.. (18)目 录HLP-SV系列- -HLP-SV系列使用说明书2、安装场所与环境 (18)3、安装空间与方向 (19)五、配线 (20)1、主回路配线示意图 (20)2、接线端子说明 (21)3、基本配线图 (22)4、跳线开关说明 (23)5、配线注意事项 (24)六、LCP操作器说明 (27)1、LCP操作器面板图示说明 (27)2、LCP操作器显示和操作说明 (27)七、参数功能一览表 (32)八、功能说明 (42)九、保养、维护、故障信息及排除方法 (101)1、维护检查注意事项 (101)2、定期检查项目 (101)3、故障信息及故障排除 (102)4、故障代码说明，原因分析，排除方法 (104)十、附录 (107)附录一：机器外形及安装尺寸 (107)附录二：LCP操作器外形及安装尺寸 (108)附录三. 使用者记录及反馈 (109)HLP-SV系列- -HLP-SV系列使用说明书一、前言承蒙您惠顾HLP-SV系列多功能，高性能矢量变频调速器。
高压变频器操作手册
[Shift]键组合汇总表*进入子菜单光标由 、 控制，进入按cancel/enter，退出按Shift+cancel/enter液晶显示包含5个动态显示和刷新的字段。
分别是模式（MODE）、速度设定值（DEMD）、转速（RPM）、电机电压（VLTS）、总输出电流（ITOT）.模式字段固定，剩下的4个字段可由操作者选择修改高压变频器操作程序：1. 在送高压电之前，先将变频器的控制电源送上，观察风机是否转动正常，变频器的键盘显示是否正常。
2. 高压电送上之后，观察变频器键盘显示是否正常。
3.变频器的启动有两种方法：①现场的操作柱操作，当仪表发出4-20ma速度信号后，按启动信号变频器就会根据所给的速度指令和加速斜波驱动电机，按停止信号，变频器就会根据设定减速的斜波停止电机。
②另外一种操作方法是在键盘上操作，上下箭头键是用来调节速度指令。
本地模式：所有操作由本地实现按面板上手动启动键，+ 速度用上下键调节。
SOP程序代码：18000104远程按钮远程模式：由现场操作实现，速度由仪表4-40mA信号控制。
速度设定电位器SOP程序程序代码：18000103仪表4-20mA信号SOP程序的选择必须在送高压之前进行，否则选择另外一个SOP时会造成高压开关脱扣1.故障复位键：[Fault Reset]清除变频器故障，无论在哪一种操作方式下通过此键都能对变频器的故障进行复位2.自动键：[Automatic]速度设定值由4-20mA输入及速度曲线参数决定3.手动停止按钮：[Manual Stop]切换到停止模式，不管变频器处于什么状态（手动、远程或自动）都能使变频器关断。
4.手动启动键：[Manual Start]切换到手动控制模式（手动模式包括本地和远程）5控制柜上有一个红色紧停按钮，无论在哪一种操作方式下通过此按钮都能对变频器进行紧急停车。
一般故障处理真空断路器脱扣信号有五个条件：1. 当变频器的变压器温升过高时。
德力西CDI9000系列变频调速器使用说明书
7.1 故障诊断和排除措施 ........................... 67 7.2 报警显示和解释 .................................. 68 7.3 电动机故障和排除措施........................ 69
附录 1: 技术规范 .............. 70 附录 2: 定期维护及检查方法 .... 71 附录 3: RS-485 通讯协议修正.... 72 附录 4: 用于注塑机改造的说明 .. 76 附录 5: 典型接线图 ............ 79
第三章 变频器的安装及运行..... 10
3.1 安装 ..................................................... 10 3.2 卸下和重新装上前盖 ........................... 10 3.3 取下和重新装上数字操作健盘 ............. 10 3.4 选择安装变频器的环境........................ 11 3.5 安装间隙 ............................................. 12 3.6 接线 .................................................... 13 3.6.1 主回路的接线 ................................ 13 3.6.2 外围设备和任选件的接线 .............. 14 3.6.3 接地 .............................................. 18 3.6.4 控制电路的接线............................. 19 3.7 运行 .................................................... 22 3.7.1 操作方式的选择............................. 22 3.7.2 试运行前的检查............................. 23 3.7.3 试运行 ........................................... 23 3.7.4 运行检查 ....................................... 23
附录 1: 技术规范 .............. 70 附录 2: 定期维护及检查方法 .... 71 附录 3: RS-485 通讯协议修正.... 72 附录 4: 用于注塑机改造的说明 .. 76 附录 5: 典型接线图 ............ 79
第三章 变频器的安装及运行..... 10
3.1 安装 ..................................................... 10 3.2 卸下和重新装上前盖 ........................... 10 3.3 取下和重新装上数字操作健盘 ............. 10 3.4 选择安装变频器的环境........................ 11 3.5 安装间隙 ............................................. 12 3.6 接线 .................................................... 13 3.6.1 主回路的接线 ................................ 13 3.6.2 外围设备和任选件的接线 .............. 14 3.6.3 接地 .............................................. 18 3.6.4 控制电路的接线............................. 19 3.7 运行 .................................................... 22 3.7.1 操作方式的选择............................. 22 3.7.2 试运行前的检查............................. 23 3.7.3 试运行 ........................................... 23 3.7.4 运行检查 ....................................... 23

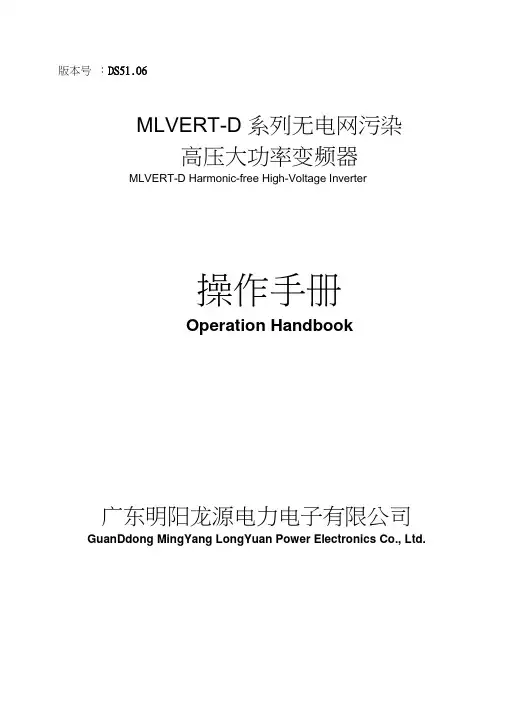

MLVERT-D系列高压大功率变频器操作手册
1.10操作前请熟悉驱动设备上的警告标识，否则可能导致电击或伤 害。
运行中不得停止放置在变频器室内的空调，否则房间温度将上 升，驱动设备将产生故障。
1.12当清理或检查时，将主电源和控制电源的断路器置于OFF位置
1.13不要接触旋转的风扇，否则可能导致伤害。
1.7只有有资格的人员以及采取安全措施并受过培训的人员方可操作 设备，不具有资格或者未受过培训的人员操作可能导致电击、伤 害或故障。
1.8当驱动设备正在运行和电机正在正常运转时，禁止断开主电源和 控制电源，否则驱动设备将产生故障。
1.9不要阻塞设备前面、上面和旁边的通风口，否则设备内部的温度
可能上升，导致故障
版本号：DS51.06
MLVERT-D系列无电网污染
高压大功率变频器
MLVERT-D Harmonic-free High-Voltage Inverter
操作手册
Operation Handbook
广东明阳龙源电力电子有限公司
GuanDdong MingYang LongYuan Power Electronics Co., Ltd.
通讯地址：广东省中山市火炬开发区
邮政编码：528437
电话：，3896216
传 真：
第一章
安全注意事项
03
第一章变Biblioteka 柜体组成09第三章
操作注意事项
10
第四章
变频运行操作
11
第五章
手动工频运行
17
第六章
触摸屏操作
22
第一章安全注意事项
A
i.i请在使用产品前熟悉本手册内容。
1.2本装置属高压设备，内有能致人伤亡的高压交流电源，使用时请 务必遵循本手册。
运行中不得停止放置在变频器室内的空调，否则房间温度将上 升，驱动设备将产生故障。
1.12当清理或检查时，将主电源和控制电源的断路器置于OFF位置
1.13不要接触旋转的风扇，否则可能导致伤害。
1.7只有有资格的人员以及采取安全措施并受过培训的人员方可操作 设备，不具有资格或者未受过培训的人员操作可能导致电击、伤 害或故障。
1.8当驱动设备正在运行和电机正在正常运转时，禁止断开主电源和 控制电源，否则驱动设备将产生故障。
1.9不要阻塞设备前面、上面和旁边的通风口，否则设备内部的温度
可能上升，导致故障
版本号：DS51.06
MLVERT-D系列无电网污染
高压大功率变频器
MLVERT-D Harmonic-free High-Voltage Inverter
操作手册
Operation Handbook
广东明阳龙源电力电子有限公司
GuanDdong MingYang LongYuan Power Electronics Co., Ltd.
通讯地址：广东省中山市火炬开发区
邮政编码：528437
电话：，3896216
传 真：
第一章
安全注意事项
03
第一章变Biblioteka 柜体组成09第三章
操作注意事项
10
第四章
变频运行操作
11
第五章
手动工频运行
17
第六章
触摸屏操作
22
第一章安全注意事项
A
i.i请在使用产品前熟悉本手册内容。
1.2本装置属高压设备，内有能致人伤亡的高压交流电源，使用时请 务必遵循本手册。
PowerFlex6000变频器用户手册
1
安全说明
与安全有关的符号说明
是指，如果不按规程操作或不采取适当的防护措施，将会造成严重的人身 伤亡事故及设备损坏。
!
警告
是指，如果操作不当或不采取适当的防护措施，可能会导致严重的人身伤 害事故及设备损坏。
!
当心
是指，如果操作不当或不采取适当的防护措施，可能会导致轻度或中度的 人身伤害及设备损坏。
6J = 标准负载，海拔高度 0-1000 m 最高环境温度 50° C / 功率降额值（待定）
6Z = 自定义配置（请与厂家联系）
9
第 1 章 产品概要
表 A-3 电机额定电流 / 功率单元额定电流代码
代码 30 40 50 60 75 80 100 120 150 180 200 300 380 450
5过载能力1201min加减速时间013200s可参数设定环境温度040摄氏度相对湿度90无冷凝海拔高度01000m空气污染程度干燥不导电机壳保护ip31冷却方式强制风冷人机界面触摸屏开关量信号输入规格及数量dc24v8路可增加开关量信号输出规格及数量ac220v5a干接点8路可增加模拟量信号输入规格及数量05v420ma可选1路可增加模拟量信号输出规格及数量05v420ma可选2路可增加表12输入侧输出侧使用环境客户选项12第1章产品概要13设备的基本构成powerflex6000系列高压变频调速系统主要由控制柜功率单元柜隔离移相变压器远控操作箱可选旁路开关柜可选等部分组成
3. 请勿触摸变频器的接线端子，端子上有高电压。 有触电的危险。
4. 切断主回路电源，方可进行保养、检查。 注意电解电容上残余电压的危险。
5. 在进行检查和测量之前，必须将电源断开并锁定。在高压断开后一段时间内，功率单元仍有高压存在，非 常危险，必须确定电容已充分放电。 有触电的危险。
安全说明
与安全有关的符号说明
是指，如果不按规程操作或不采取适当的防护措施，将会造成严重的人身 伤亡事故及设备损坏。
!
警告
是指，如果操作不当或不采取适当的防护措施，可能会导致严重的人身伤 害事故及设备损坏。
!
当心
是指，如果操作不当或不采取适当的防护措施，可能会导致轻度或中度的 人身伤害及设备损坏。
6J = 标准负载，海拔高度 0-1000 m 最高环境温度 50° C / 功率降额值（待定）
6Z = 自定义配置（请与厂家联系）
9
第 1 章 产品概要
表 A-3 电机额定电流 / 功率单元额定电流代码
代码 30 40 50 60 75 80 100 120 150 180 200 300 380 450
5过载能力1201min加减速时间013200s可参数设定环境温度040摄氏度相对湿度90无冷凝海拔高度01000m空气污染程度干燥不导电机壳保护ip31冷却方式强制风冷人机界面触摸屏开关量信号输入规格及数量dc24v8路可增加开关量信号输出规格及数量ac220v5a干接点8路可增加模拟量信号输入规格及数量05v420ma可选1路可增加模拟量信号输出规格及数量05v420ma可选2路可增加表12输入侧输出侧使用环境客户选项12第1章产品概要13设备的基本构成powerflex6000系列高压变频调速系统主要由控制柜功率单元柜隔离移相变压器远控操作箱可选旁路开关柜可选等部分组成
3. 请勿触摸变频器的接线端子，端子上有高电压。 有触电的危险。
4. 切断主回路电源，方可进行保养、检查。 注意电解电容上残余电压的危险。
5. 在进行检查和测量之前，必须将电源断开并锁定。在高压断开后一段时间内，功率单元仍有高压存在，非 常危险，必须确定电容已充分放电。 有触电的危险。

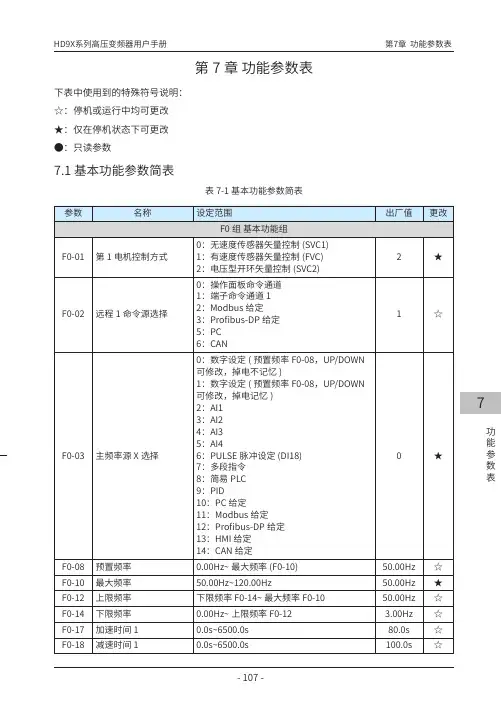

HD9X系列高压变频器系统功能参数表
HD9X系列高压变频器用户手册 第7章 功能参数表
功能参数表
7
第7章 功能参数表
下表中使用到的特殊符号说明：☆：停机或运行中均可更改★：仅在停机状态下可更改●：只读参数
7.1 基本功能参数简表
第7章 功能参数表 HD9X系列高压变频器用户手册
7
功能
参数
表
HD9X系列高压变频器用户手册 第7章 功能参数表
功能参数表
7
第7章 功能参数表 HD9X系列高压变频器用户手册
7
功能
参数
表
HD9X系列高压变频器用户手册 第7章 功能参数表
功能参数表
7
第7章 功能参数表 HD9X系列高压变频器用户手册
7
功能
参数
表
HD9X系列高压变频器用户手册 第7章 功能参数表
功能参数表
7
第7章 功能参数表 HD9X系列高压变频器用户手册
7
功能
参数
表
HD9X系列高压变频器用户手册 第7章 功能参数表
功能参数表
7
7.2 监视参数简表
表
7-2 监视参数简表。

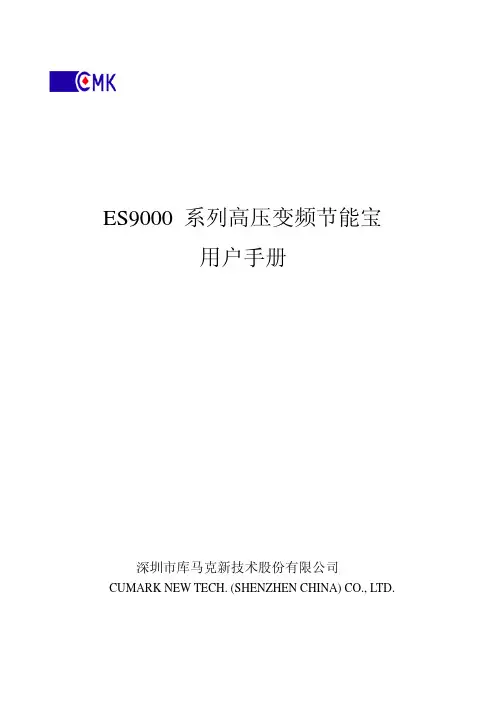

ES9000系列高压变频节能宝用户手册V1.1
