煤系烃源岩TOC测井资料评价方法

烃源岩有机质丰度测井评价方法一、烃源岩的测井识别正常情况下，有机碳含量越高的岩层(泥页岩)在测井曲线上的异常就越大。

因此，测定异常值就能反算出有机碳含量。

测井曲线对烃源岩的响应主要有：1高GR值：由于烃源岩层一般富含放射性元素，因此，在自然伽马曲线和能谱测井曲线上表现为高异常；2低密度：烃源岩层密度低于其它岩层，在密度曲线上表现为低密度异常；3高声波时差：在声波时差曲线上表现为高声波时差异常；4高电阻率：成熟烃源岩层在电阻率曲线上表现为高异常，原因是其孔隙流体中有液态烃，不易导电，利用这一响应还可以识别烃源岩成熟与否。

声波测井曲线：对于一般陆相盆地来说，烃源岩主要为钙质泥岩、页岩、暗色泥岩等，一般情况下，泥岩的声波时差随其埋藏深度的增加而减小(地层压实程度增加)。

但当地层中含有机质或油气时，由于干酪根(或油气)的声波时差大于岩石骨架声波时差，因此，就会造成地层声波时差增加。

由于声波时差受矿物成分、碳酸盐和粘土含量以及颗粒间压实程度的影响，所以不能单独用声波时差测井来估算烃源岩的有机质含量。

电阻率测井曲线由于泥岩层的导电性较好(岩石骨架及孔隙内地层水均导电)，所以在地层剖面上此类地层一般表现为低阻(含钙质地层除外)。

但富含有机质的泥岩层，由于导电性较差的干酪根和油气的出现，其电阻率总是比不含有机质的同样岩性的地层电阻率高。

因此可以利用电阻率作为成熟烃源岩的有机质丰度指标。

但一些特殊的岩性层段或泥浆侵入等也可能导致电阻率的增大。

因此，也不能单独使用普通电阻率测井来估算烃源岩的有机质含量。

密度测井曲线密度测井测量的是地层的体积密度，包括骨架密度和流体密度。

地层含流体越多，孔隙性就越好。

由于烃源岩(含有机质)的密度小于不含有机质的泥岩密度，同时地层密度的变化对应于有机质丰度的变化，因此密度与有机质含量存在一定的函数关系。

但当重矿物富集时，密度测井就不可能是有机质的可靠指标。

可见，上述任何单一测井方法评价都可能造成误解，而且估测精度也会受到影响。

烃源岩地化特征评价烃源岩地化特征评价摘要：烃源岩对应的英文为Source rock，从本意上讲，它应该既包括能生油的油源岩，也包括能生气的气源岩，但过去多将它译为生油岩。

其中的重要原因可能在于国内早期的油气勘探主要瞄准着对油的勘探。

因此，油气地球化学所关注和研究的对象主要是油而不是气。

这可能是早期的有关专著和教材也多冠以“石油”而不是“油气”的原因所在。

相应地，生油岩这一术语在地化文献中得到了相当广泛的沿用。

随着我国对天然气重视程度的逐步、大幅提高，有关天然气的勘探和地球化学研究也越来越多，很多时候，需要区分油、气源岩。

因此，本文中以烃源岩替代早期的生油岩来涵盖油源岩和气源岩。

关键词：机质的丰度；有机质的类型；有机质的成熟度。

前言烃源岩是控制油气藏形成与分布的关键性因素之一。

确定有效烃源岩是含油气系统的基础。

烃源岩评价涉及许多方面，虽然在不同勘探阶段以及不同的沉积盆地，评价重点也有所不同，但是总体上主要包括两大方面：(l)烃源岩的地球化学特征评价，如有机质的丰度、有机质的类型、有机质的成熟度；（2）烃源岩的生烃能力评价，如生烃强度、生烃量、排烃强度等。

本人主要介绍烃源岩的地球化学特征评价方面：1.有机质的丰度有机质丰度是指单位质量岩石中有机质的数量。

在其它条件相近的前提下，岩石中有机质的含量（丰度）越高，其生烃能力越高。

目前，衡量岩石中有机质的丰度所用的指标主要有总有机碳（TOC）、氯仿沥青“A”、总烃和生烃势（或生烃潜量Pg,Pg=S1＋S2）。

1.1有机质丰度指标1.1.1总有机碳（TOC，％）有机碳是指岩石中存在于有机质中的碳。

它不包括碳酸盐岩、石墨中的无机碳。

通常用占岩石重量的％来表示。

从原理上讲，岩石中有机质的量还应该包括H、O、N、S等所有存在于有机质中的元素的总量。

但要实测各种有机元素的含量之后求和，并不是一件轻松、经济的工作。

考虑到C元素一般占有机质的绝大部分，且含量相对稳定，故常用有机碳的含量来反映有机质的丰度。

测井方法在评价烃源岩的应用概述摘要烃源岩是油气生成和成藏的基础，但由于其非均质性和样品的制约，其预测和评价具有一定的困难。

测井信息可以间接地反映出地层的岩性及其流体性质，利用自然伽马、电阻率、声波时差等常规测井曲线对有机质的不同响应，可以建立测井信息与有机质丰度之间的对应关系，直接获取烃源岩有机质丰度等评价参数，从而定性、定量地评价烃源岩。

测井信息自身具有连续性好、纵向分辨率高的特点，依据测井信息得到纵向连续分布的有机碳含量数据，弥补了因分析资料不足而造成在区域范围内识别与评价烃源岩的困难。

本文主要归纳了烃源岩的性质，常用测井方法的测井响应及解释方法以及烃源岩的主要评价参数。

关键词：烃源岩；测井；有机质丰度引言烃源岩是油气藏和输油气系统研究的基础，其质量决定着盆地的勘探潜力，具有良好的油气源岩是沉积盆地形成油气聚集的首要条件。

烃源岩评价的认识是勘探决策的重要依据，随着勘探技术发展及勘探程度的提高，对油气资源评价精度及勘探决策水平的要求也不断提高。

受构造变动、气候变化、沉积充填等导致的沉积环境变迁的影响，烃源岩及其中有机质的发育、分布存在明显的非均质性。

随着陆相生油理论研究的深入以及石油勘探的实践，石油地质工作者认识到，并不是所有的暗色泥岩都有生油潜质，也不是所有的烃源岩都是有效的，优质烃源岩对大型油气藏的形成具有举足轻重的作用，是提高油气资源评价精度及勘探决策水平的要求。

而受样品来源和分析经费所限，实验室能够得到的分析数据有限，因此常以有限的样品的平均值来代表整套厚层烃源岩的有机碳含量值，并以此为据来分析评价某层段烃源岩生烃潜力的大小，确定烃源岩的厚度及体积。

传统的实验分析方法不仅分析费用昂贵，往往样品分析周期也较长，而且忽略烃源岩的非均质性对烃源岩评价的影响，评价结果受分析样品代表性影响较大，掩盖了局部高（低）丰度对与烃源岩评价的影响。

特别在缺少取芯且岩屑又受到污染的情况下，生烃岩的评价将受到严重制约，显然，这难以满足精细评价和勘探的需要。

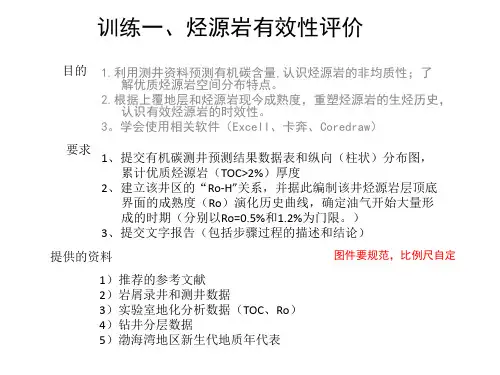

训练一、烃源岩有效性评价目的：1、利用测井资料预测有机碳含量,认识烃源岩的非均质性；了解优质烃源岩空间分布特点；2、根据上覆地层和烃源岩现今成熟度，重塑烃源岩的生烃历史，认识有效烃源岩的时效性；3、学会使用相关软件（Excell、卡奔、Coredraw）要求：1、提交有机碳测井预测结果数据表和纵向（柱状）分布图，累计优质烃源岩（TOC>2%）厚度。

2、建立该井区的“Ro-H”关系，并据此编制该井烃源岩层顶底界面的成熟度（Ro）演化历史曲线，确定油气开始大量形成的时期（分别以Ro=0.5%和1.2%为门限。

）3、提交文字报告（包括步骤过程的描述和结论）具体步骤：一、ΔlogR法预测TOC1. 选择基线自然电位测井曲线不变，改变声波时差测井曲线左右值使得两条曲线达到最大程度的重合。

然后读出Rmax=100Ω·m，Rmin=1Ω·m，△tmax=650US/M，△tmin=200US/M（分别为选择好基线后测井曲线表头的左右值）图1 砂三段基线重合图2. 计算△logR根据测井所得的声波时差与深侧向值带入下面公式计算（其中R max=100Ω·m，R min=1Ω·m，△t max=650US/M，△t min=200US/M）ΔlogR=logR+log(R max/R min)/(Δt max-Δt min)·(Δt-Δt max)-logR min 根据excel的公式计算得出沙三上层的△logR数值。

然后从沙三段所有计算出的△logR值中筛选出给定深度点的△logR值（运用excel高级筛选功能进行筛选）。

3. 计算拟合系数由于TOC与ΔlogR具有线性关系，故根据实验室测定的TOC与对应点计算的ΔlogR数据进行线性拟合,求得拟合系数。

运用excel 根据给定深度点的△logR值与测定的TOC数据作图，然后对图像进行线性拟合。

拟合出来的图如下图所示：图2 ΔlogR与TOC拟合图拟合公式为TOC =0.516×ΔlogR+2.3554. 根据推导出的拟合公式计算沙三段所有烃源岩TOC将沙三段所有计算△logR代入公式3中拟合公式，运用excel表格计算TOC。

烃源岩地化特征评价烃源岩地化特征评价摘要：烃源岩对应的英文为Source rock，从本意上讲，它应该既包括能生油的油源岩，也包括能生气的气源岩，但过去多将它译为生油岩。

其中的重要原因可能在于国内早期的油气勘探主要瞄准着对油的勘探。

因此，油气地球化学所关注和研究的对象主要是油而不是气。

这可能是早期的有关专著和教材也多冠以“石油”而不是“油气”的原因所在。

相应地，生油岩这一术语在地化文献中得到了相当广泛的沿用。

随着我国对天然气重视程度的逐步、大幅提高，有关天然气的勘探和地球化学研究也越来越多，很多时候，需要区分油、气源岩。

因此，本文中以烃源岩替代早期的生油岩来涵盖油源岩和气源岩。

关键词：机质的丰度；有机质的类型；有机质的成熟度。

前言烃源岩是控制油气藏形成与分布的关键性因素之一。

确定有效烃源岩是含油气系统的基础。

烃源岩评价涉及许多方面，虽然在不同勘探阶段以及不同的沉积盆地，评价重点也有所不同，但是总体上主要包括两大方面：(l)烃源岩的地球化学特征评价，如有机质的丰度、有机质的类型、有机质的成熟度；（2）烃源岩的生烃能力评价，如生烃强度、生烃量、排烃强度等。

本人主要介绍烃源岩的地球化学特征评价方面：1.有机质的丰度有机质丰度是指单位质量岩石中有机质的数量。

在其它条件相近的前提下，岩石中有机质的含量（丰度）越高，其生烃能力越高。

目前，衡量岩石中有机质的丰度所用的指标主要有总有机碳（TOC）、氯仿沥青“A”、总烃和生烃势（或生烃潜量Pg,Pg=S1＋S2）。

1.1有机质丰度指标1.1.1总有机碳（TOC，％）有机碳是指岩石中存在于有机质中的碳。

它不包括碳酸盐岩、石墨中的无机碳。

通常用占岩石重量的％来表示。

从原理上讲，岩石中有机质的量还应该包括H、O、N、S等所有存在于有机质中的元素的总量。

但要实测各种有机元素的含量之后求和，并不是一件轻松、经济的工作。

考虑到C元素一般占有机质的绝大部分，且含量相对稳定，故常用有机碳的含量来反映有机质的丰度。

技术创新19利用测并方法定量评价六冷断陷烃源岩有机碳含量◊中石化东北油气分公司勘探开发研究院徐百祥本文以烃源岩测丼响应特征为基础，开展了大冷断陷九 佛堂组烃源岩有机碳测井评价研究，建立了 TOC-Alog 和T〇C-A lo g1^_模型。

结果发现，这两个模型具有高 度正相关关系，相关系数分别达0.91和0.79,表明建立的评价 模型比较可靠。

由于岩心取心分析的各种弊端，应用化学分析方法评价烃源岩有一定的局限性。

而烃源岩在测井曲线上响应特性明显，据此建立有机碳含量与测井响应的定量关系，以获得沿井轴连续分布的有机碳含量信息[1<。

本文研究建立了松南地区大冷断陷九佛堂组烃源岩的有机碳测井评价模型，为该区烃源岩系统 潇提供了依据。

1地质概况大冷断陷是松辽盆地南部的一个白垩纪改造型小盆地，呈 北北东向展布，面积约412 km2。

中生界自下而上主要发育了义 县组火山岩地层，九佛堂组、沙海组湖相沉积及阜新组水陆过渡相沉积；其上不整合于第四系。

2011年以来，该断陷先后钻探了三口井，均钻至义县组。

钻井证实九佛堂组岩性主要为暗 色泥岩夹粉砂岩和碳质泥岩。

其中，烃源岩以厚层灰黑色、黑 色泥岩，黑色碳质泥岩为主，层状或块状构造，多见生物化石 及碎片。

这些暗色泥岩有机质丰富，部分井段暗色泥岩有机碳 含量在4.06%〜9.78%之间，属于优质烃源岩。

2烃源岩测井定量评价研究区九佛堂组烃源岩在测井曲线上表现出明显的低密 度、高声波时差、高中子孔隙度、高GR、高电阻率的“四高一图1大冷1井九佛堂组烃源岩AlogR分析和TOC计算A lo g R分析一般采用三孔隙度测井曲线（声波、密度、中子孔隙度）与电阻率曲线（L L D)重叠计算。

应选择准确反映 原状地层岩性、烃源岩响应最显著的测井曲线与电阻率曲线进行重叠。

对比发现，研究区九佛堂组烃源岩的GR、DEN与R t曲线重 叠关系较好，测井特征突出。

因此主要应用GR-Rt^DDEN-Rt重 叠，建立A lo gR-TOC关系模型。
