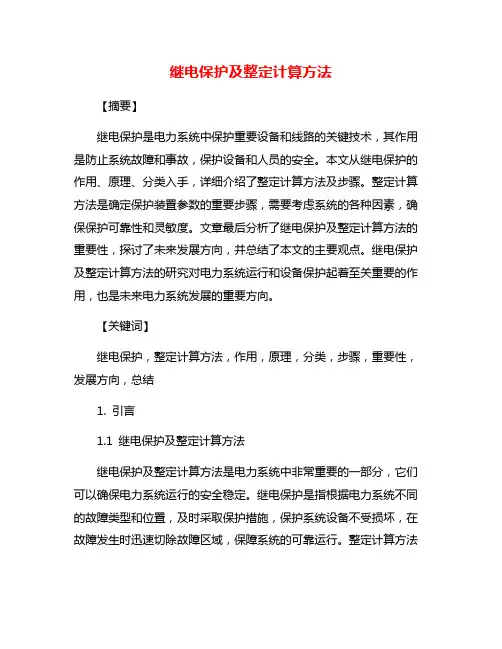

继电保护及整定计算方法【摘要】继电保护是电力系统中保护重要设备和线路的关键技术，其作用是防止系统故障和事故，保护设备和人员的安全。
本文从继电保护的作用、原理、分类入手，详细介绍了整定计算方法及步骤。
整定计算方法是确定保护装置参数的重要步骤，需要考虑系统的各种因素，确保保护可靠性和灵敏度。
文章最后分析了继电保护及整定计算方法的重要性，探讨了未来发展方向，并总结了本文的主要观点。
继电保护及整定计算方法的研究对电力系统运行和设备保护起着至关重要的作用，也是未来电力系统发展的重要方向。
【关键词】继电保护，整定计算方法，作用，原理，分类，步骤，重要性，发展方向，总结1. 引言1.1 继电保护及整定计算方法继电保护及整定计算方法是电力系统中非常重要的一部分，它们可以确保电力系统运行的安全稳定。
继电保护是指根据电力系统不同的故障类型和位置，及时采取保护措施，保护系统设备不受损坏，在故障发生时迅速切除故障区域，保障系统的可靠运行。
整定计算方法是指根据电力系统的参数特性和工作条件，确定保护装置的动作值，以实现对设备的可靠保护。
整定计算方法是确定保护装置动作参数的重要手段，它根据系统的特性和故障情况，通过计算得出保护装置的整定值。
整定计算方法通常包括确定保护装置的动作时间、动作电流、动作灵敏度等参数，以确保保护装置可以及时准确地切除故障区域，保护系统的安全运行。
整定计算方法的步骤一般包括确定保护对象、收集系统参数、选择保护方法、确定整定值等过程。
整定计算方法对于电力系统的安全运行和设备的保护起着至关重要的作用。
2. 正文2.1 继电保护的作用继电保护是电力系统中非常重要的一个环节，它主要的作用是保护电力设备和线路，防止系统发生故障时对设备和人员造成可怕的伤害。
继电保护系统能够及时检测发生在电力系统中的故障，并在故障发生时迅速切除故障部分，确保电力系统的安全稳定运行。
继电保护系统有着多种不同的保护功能，包括过载保护、短路保护、过电压保护、欠压保护等。
110KV变电站继电保护的配置及整定计算共3篇110KV变电站继电保护的配置及整定计算1110KV变电站继电保护的配置及整定计算近年来，随着电力系统运行的日趋复杂，变电站继电保护系统已经成为电力系统必不可少的组成部分。
在变电站中，继电保护系统可以起到监视电力系统状态、保护设备、隔离故障和防止故障扩散等作用。
因此，配置合理的变电站继电保护系统对于保障电力系统安全稳定运行具有重要意义。
110KV 变电站继电保护系统配置110KV 变电站的继电保护系统包括主保护和备用保护两部分。
其具体配置如下：1. 主保护主保护是指在故障发生时起主要保护作用的继电保护。
110KV 变电站主要采用压变、电流互感器、电缆等传感器来监测电力系统的状态，以触发主保护动作。
主保护通常包括过电流保护、差动保护、方向保护等，具体如下：（1）过电流保护过电流保护是指在电力系统出现短路故障时，通过检测系统中的过电流来触发主保护。
110KV 变电站中的过电流保护一般采用零序电流保护、相间短路保护、不平衡电流保护等。
（2）差动保护差动保护是指利用相间元件间电流的差值来检测电力系统内部的故障。
110KV 变电站通常采用内部差动保护和母线差动保护。
（3）方向保护方向保护是指在电力系统中，通过检测电流的相位关系判断故障位置，以实现保护的目的。
110KV 变电站中通常采用方向保护器等设备。
2. 备用保护备用保护作为主保护的补充，扮演着备胎的角色。
当主保护故障或失效时，备用保护会立即自动接管主保护的作用。
110KV 变电站的备用保护一般包括互感器保护、开关保护、微机继电保护等。
110KV 变电站继电保护参数的整定计算继电保护参数的整定计算是指在设计或更换继电保护设备时，根据电力系统的特点，在准确理解保护对象的特性的基础上，通过计算整定参数来满足系统的保护要求。
1. 整定参数的确定原则整定参数的确定应根据以下原则：（1）可靠性原则：整定参数应当使保护措施尽可能保证电力系统的连续、稳定和安全运行。
华北电力大学成人高等教育毕业设计(论文)任务书学生姓名：裴丽君年级专业层次：14电力专学号：14301394 函授站：张家口名人新能源学校一、毕业设计(论文)题目：110kV电网继电保护及自动装置整定计算二、毕业设计(论文)工作起止时间：2015.12.14-2016.2.22三、毕业设计（论文）的内容要求：1.根据给定系统的接线和参数，合理制定继电保护和自动装置的配置方案并完成装置选型；2.计算各元件的序参数，绘制各序网图，完成短路电流计算；3.完成各线路继电保护及自动装置的整定计算；4.绘制保护及自动装置配置图，对所选方案做出评价；5.总结所做工作，撰写毕业论文。
指导教师签名：前言电力系统中的发电机、变压器、输电线路、母线以及用电设备，一旦发生故障，继电保护及安全自动装置能够快速、可靠、有选择地将故障元件从系统中切除，使故障元件免于继续遭受损坏，既能保证其它无故障部分迅速恢复正常，又能提高电力系统运行的稳定性，是保证电力系统安全运行的最有效方法之一。
而课程设计是学生在校期间的综合性实践教学环节，是学生全面运用所学基础理论、专业知识和基本技能，对实际问题进行设计（或研究）的综合性训练。
通过课程设计，可以培养学生运用所学知识解决实际问题的能力和创新精神，增强工程观念，以便更好地适应工作的需求。
本次课程设计为给110kV电网继电保护配置与线路保护整定计算，学习规程确定系统运行方式，变压器运行方式。
选择各元件保护方式，计算发电机、变压器、线路的参数，确定保护方式及互感器变比。
对于线路和变压器故障，根据相间和接地故障的情况，选择相应的保护方式并作整定和校验。
第一章概述1.1 电力系统继电保护的作用电力是当今世界使用最为广泛、地位最为重要的能源，电力系统的安全稳定运行对国民经济、人民生活乃至社会稳定都有着极为重大的影响。
电力系统由各种电气元件组成。
这里电气元件是一个常用术语，它泛指电力系统中的各种在电气上的独立看待的电气设备、线路、器具等。

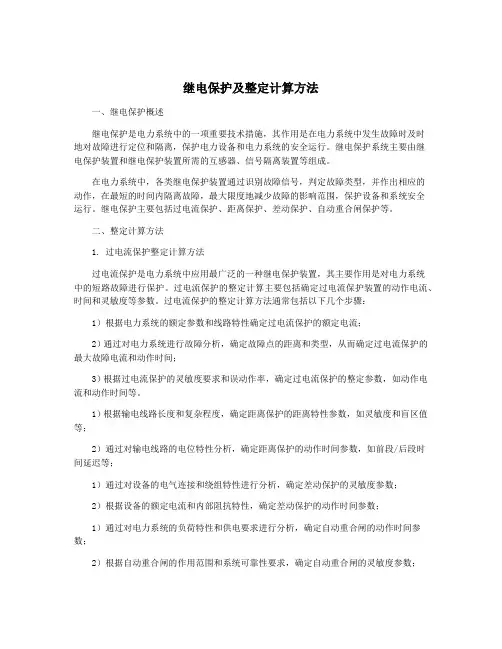

继电保护及整定计算方法一、继电保护概述继电保护是电力系统中的一项重要技术措施，其作用是在电力系统中发生故障时及时地对故障进行定位和隔离，保护电力设备和电力系统的安全运行。
继电保护系统主要由继电保护装置和继电保护装置所需的互感器、信号隔离装置等组成。
在电力系统中，各类继电保护装置通过识别故障信号，判定故障类型，并作出相应的动作，在最短的时间内隔离故障，最大限度地减少故障的影响范围，保护设备和系统安全运行。
继电保护主要包括过电流保护、距离保护、差动保护、自动重合闸保护等。
二、整定计算方法1. 过电流保护整定计算方法过电流保护是电力系统中应用最广泛的一种继电保护装置，其主要作用是对电力系统中的短路故障进行保护。
过电流保护的整定计算主要包括确定过电流保护装置的动作电流、时间和灵敏度等参数。
过电流保护的整定计算方法通常包括以下几个步骤：1）根据电力系统的额定参数和线路特性确定过电流保护的额定电流；2）通过对电力系统进行故障分析，确定故障点的距离和类型，从而确定过电流保护的最大故障电流和动作时间；3）根据过电流保护的灵敏度要求和误动作率，确定过电流保护的整定参数，如动作电流和动作时间等。
1）根据输电线路长度和复杂程度，确定距离保护的距离特性参数，如灵敏度和盲区值等；2）通过对输电线路的电位特性分析，确定距离保护的动作时间参数，如前段/后段时间延迟等；1）通过对设备的电气连接和绕组特性进行分析，确定差动保护的灵敏度参数；2）根据设备的额定电流和内部阻抗特性，确定差动保护的动作时间参数；1）通过对电力系统的负荷特性和供电要求进行分析，确定自动重合闸的动作时间参数；2）根据自动重合闸的作用范围和系统可靠性要求，确定自动重合闸的灵敏度参数；三、总结继电保护是电力系统中非常重要的一项技术措施，其作用是在电力系统中发生故障时及时地对故障进行定位和隔离，保护电力设备和电力系统的安全运行。
继电保护的整定计算方法是继电保护装置参数设置的基础，通过合理的整定计算能够提高继电保护的动作性能和可靠性，保障电力系统的安全运行。

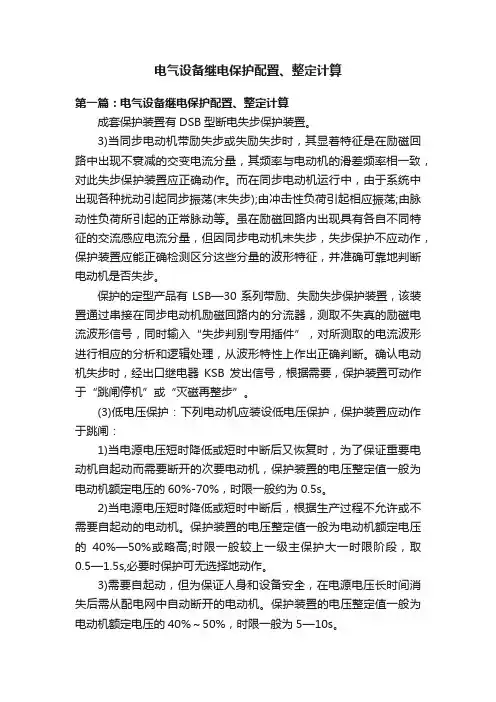

电气设备继电保护配置、整定计算第一篇：电气设备继电保护配置、整定计算成套保护装置有DSB型断电失步保护装置。
3)当同步电动机带励失步或失励失步时，其显着特征是在励磁回路中出现不衰减的交变电流分量，其频率与电动机的滑差频率相一致，对此失步保护装置应正确动作。
而在同步电动机运行中，由于系统中出现各种扰动引起同步振荡(末失步);由冲击性负荷引起相应振荡;由脉动性负荷所引起的正常脉动等。
虽在励磁回路内出现具有各自不同特征的交流感应电流分量，但因同步电动机未失步，失步保护不应动作，保护装置应能正确检测区分这些分量的波形特征，并准确可靠地判断电动机是否失步。
保护的定型产品有LSB—30系列带励、失励失步保护装置，该装置通过串接在同步电动机励磁回路内的分流器，测取不失真的励磁电流波形信号，同时输入“失步判别专用插件”，对所测取的电流波形进行相应的分析和逻辑处理，从波形特性上作出正确判断。
确认电动机失步时，经出口继电器KSB发出信号，根据需要，保护装置可动作于“跳闸停机”或“灭磁再整步”。
(3)低电压保护：下列电动机应装设低电压保护，保护装置应动作于跳闸：1)当电源电压短时降低或短时中断后又恢复时，为了保证重要电动机自起动而需要断开的次要电动机，保护装置的电压整定值一般为电动机额定电压的60%-70%，时限一般约为0.5s。
2)当电源电压短时降低或短时中断后，根据生产过程不允许或不需要自起动的电动机。
保护装置的电压整定值一般为电动机额定电压的40%—50%或略高;时限一般较上一级主保护大一时限阶段，取0.5—1.5s,必要时保护可无选择地动作。
3)需要自起动，但为保证人身和设备安全，在电源电压长时间消失后需从配电网中自动断开的电动机。
保护装置的电压整定值一般为电动机额定电压的40%～50%，时限一般为5—10s。
低电压保护的接线应尽可能满足以下要求：1)当电压互感器一次侧及二次侧发生各种断线故障时，保护装置不应动作。
三江学院本科毕业设计（论文）题目线路继电保护的配置及整定计算电气与自动化工程系电气工程及其自动化专业学号 B04071028 学生姓名姜苏指导老师芮新花起讫日期 2008.3.10 ~ 2008.5.30 设计地点 32091摘要随着电力工业迅速发展，继电保护及自动装置也加快了更新换代的步伐，线路保护的方式千变万化。
不同厂家各异的继电保护及自动装置能否正确动作，直接关系到电力系统的安全稳定运行。
有数据表明：电力系统因继电保护引起的电力事故占较大比重，由于定值计算与管理失误造成继电保护“三误”事故也时有发生。
因此，探索新模式下的线路继电保护配置以及整定计算工作显得十分重要。
整定计算是决定保护装置正确动作的关键环节，要满足继电保护和安全自动装置可靠性、选择性、灵敏性、速动性的要求，在不满足时应合理取舍。
本设计包括线路继电保护的配置、系统的等值计算、短路电流的计算及整定计算。
关键词：线路继电保护整定计算ABSTRACTOwing to the rapid advancement of power industry, relay setting calculating as well as automatic equipment accelerates its pace of development. At the same time, various kinds of circuit protection come into being. Since relay setting calculating and automatic equipment may differ from one another as a result of producers, therefore, whether they can work well makes great influence on the stability of the power industry. Some statistics has shown that a large proportion of accidents in the power industry are caused by relay setting calculating, for Three Errors, caused by setting calculating and improper management, happen from time to time. Hence, it is vital for us to explore the approaches on relay setting collocation and setting calculating. As we know, setting calculating is the core in the process of checking protection equipment, which needs to make the relay setting calculating and automatic equipment reliable, selective, sensitive, quick-act. And if the requirements can not be reached, we need to select setting calculating.My graduation design will consist of the collocation of circuit setting protection, the equivalent calculation of system, and the calculation of short circuit current as well as the setting calculation.3目录摘要 2 ABSTRACT (3)第一章绪论................................................ 错误！未定义书签。
继电保护及整定计算方法继电保护是电力系统中的一种重要保护手段，能够对电力系统中发生的故障进行快速、准确的检测，并发出切除故障点的命令，以确保电力系统的安全运行。
为了保证继电保护的可靠性和稳定性，需要对其进行合理的整定。
1. 故障参数计算：继电保护的整定首先需要进行系统的故障参数计算，包括故障电流、故障电压和故障功率的计算。
根据电力系统的拓扑结构和参数数据，可以使用数学模型和计算方法来计算故障参数。
2. 故障距离的整定：故障距离是继电保护中常用的一个整定参数，它表示故障点离继电保护装置的距离。
故障距离的整定既要考虑到电力系统的拓扑结构，又要考虑到电力系统的装置特性。
3. 故障电流的整定：故障电流是继电保护中另一个重要的整定参数，它表示在故障状态下电流的幅值。
故障电流的整定需要根据系统的额定电流、变压器的额定容量和故障电流的计算结果来确定。
4. 选取动作时间：继电保护的动作时间是指继电保护在检测到故障后发出切除命令的时间。
动作时间的选取要根据系统的特点和保护的要求来确定，一般应在保护范围内尽可能小的范围内选择。
继电保护的整定流程包括以下几个步骤：1. 确定保护的目标和要求：首先需要明确继电保护的目标和要求，包括保护的范围、保护的可靠性和稳定性要求等。
2. 确定故障检测方法：根据电力系统的特点和保护的要求，确定故障检测方法，例如电流比较法、阻抗比较法和特征分析法等。
5. 选取动作时间和动作特性：根据电力系统的特点和保护的要求，选取继电保护的动作时间和动作特性。
继电保护的整定计算方法是一个复杂的过程，需要综合考虑电力系统的特点和保护的要求，以及继电保护装置的特性。
整定计算的正确与否直接关系到继电保护的可靠性和稳定性，因此在实际应用中需要进行仔细的计算和评估，以确保电力系统的安全运行。
继电保护及整定计算方法继电保护是电力系统中的重要组成部分，它通过对电力系统各个环节进行监测和保护，确保电力系统的安全稳定运行。
继电保护系统包括各种保护装置、继电保护设备、自动装置和监控装置等，它们在电力系统中起着至关重要的作用，对电力系统的安全运行和人员财产的安全起到了不可替代的作用。
继电保护系统的设计和整定是电力系统中的一个重要环节。
整定是指按照保护要求和电力系统的特性，确定各种保护装置的电参数和时间参数，使得在发生故障时能够保护设备并实现对故障的及时切除，确保电力系统的正常运行。
整定计算方法是整定的基础，是保护设计人员必须掌握的技术之一。
整定计算方法中的第一步是对电力系统进行故障分析。
故障分析是整定计算的基础，也是整定计算的重要环节。
在电力系统中，各种故障可能会导致各种不同的电参数变化，例如电流的增大、电压的下降等。
对于电力系统中可能出现的各种故障，必须进行详细的分析和研究，确定不同故障对电力系统的影响，为整定计算提供基础数据。
第二步是计算各种保护参数。
在对电力系统的故障分析基础上，根据保护的要求和电力系统的特性，计算各种保护的整定参数，包括过流保护的整定电流、零序保护的整定电流、对称分量保护的整定电流、地闸保护的整定电流等。
这些整定参数是根据电力系统的故障特性和保护的响应时间等因素计算得出的，是整定计算中的重要内容。
第三步是计算各种保护的时间参数。
在确定了各种保护的整定参数之后，还需要对保护的时间参数进行计算。
保护的时间参数是指在发生故障时，保护设备从检测到故障信号到切除故障的时间间隔。
各种保护的时间参数是根据保护要求和电力系统的特性计算得出的，它们通常包括保护的动作时间、延时时间、脱扣时间等。
整定计算方法是一项复杂的工作，它需要对电力系统的特性、保护的要求和故障的特性等多方面进行深入的研究和分析。
在整定计算过程中，还需要考虑电力系统的运行情况、负荷特性、系统容量等因素，以确保整定参数和时间参数的准确性和合理性。
继电保护配置及整定计算什么是继电保护？继电保护是电力系统中一种用来保护设备和电力系统的安全、稳定运行的措施。
它采用电力系统元件内部（中）或周围的电流、电压、功率或其它物理量作为输入信息，经过信号处理后，控制继电保护输出，实现对故障电气设备或线路的自动隔离，及时切除故障源，确保电力系统的安全和稳定。
什么是继电保护配置？继电保护配置是指根据电力设备的特性、电气系统的构成及各种故障模式，设计出相应的继电保护方案，包括所选择的保护装置、设备的电气连接和整定参数等。
在继电保护设计时，希望能选择能够保护电气设备，又能在故障时快速响应的保护方案。
因此，继电保护配置需要考虑以下几个方面：保护装置的选择、保护回路和保护装置的电气连接、整定参数的选择、安全性因素的综合考虑等。
什么是继电保护的整定计算？继电保护的整定计算是指根据继电保护装置的特性和电气系统的情况，计算出最佳的保护参数。
这些参数包括动作电流、零序电流、过流保护时间延迟等等。
继电保护的整定计算需要考虑到电力系统运行的稳定性、故障检测和快速定位、保护装置的安全性等因素。
继电保护配置和整定计算的流程继电保护设计的流程大致可分为以下几个步骤：1. 电气系统分析在电气系统分析阶段，需要对电气系统的操作性质、架构、电气特性、用电负荷等相关信息进行分析。
这些信息对于后面的继电保护设计和整定计算来说是非常重要的。
2.选用保护装置在选用保护装置阶段，需要根据电气设备特性和系统的正常运行情况，选用适合的保护装置，包括过流保护、接地保护、差动保护、保护继电器等。
3. 保护回路设计在保护回路设计阶段，需要根据电气系统的需要，设计出适合的保护回路，包括电流互感器、电压互感器、电缆、继电器等相关元件的电气连接。
4.整定计算在整定计算阶段，需要根据保护装置特性和电气系统的故障情况，计算出合适的保护参数，包括动作电流、零序电流、过流保护时间延迟等等。
5.保护装置的协调保护装置的协调是指不同保护装置在电气系统中的相互作用，保证它们之间的协调性和稳定性。

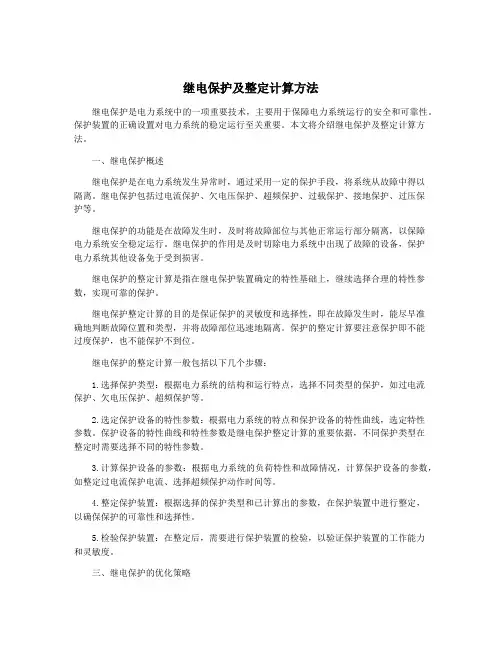

继电保护及整定计算方法继电保护是电力系统中的一项重要技术，主要用于保障电力系统运行的安全和可靠性。
保护装置的正确设置对电力系统的稳定运行至关重要。
本文将介绍继电保护及整定计算方法。
一、继电保护概述继电保护是在电力系统发生异常时，通过采用一定的保护手段，将系统从故障中得以隔离。
继电保护包括过电流保护、欠电压保护、超频保护、过载保护、接地保护、过压保护等。
继电保护的功能是在故障发生时，及时将故障部位与其他正常运行部分隔离，以保障电力系统安全稳定运行。
继电保护的作用是及时切除电力系统中出现了故障的设备，保护电力系统其他设备免于受到损害。
继电保护的整定计算是指在继电保护装置确定的特性基础上，继续选择合理的特性参数，实现可靠的保护。
继电保护整定计算的目的是保证保护的灵敏度和选择性，即在故障发生时，能尽早准确地判断故障位置和类型，并将故障部位迅速地隔离。
保护的整定计算要注意保护即不能过度保护，也不能保护不到位。
继电保护的整定计算一般包括以下几个步骤：1.选择保护类型：根据电力系统的结构和运行特点，选择不同类型的保护，如过电流保护、欠电压保护、超频保护等。
2.选定保护设备的特性参数：根据电力系统的特点和保护设备的特性曲线，选定特性参数。
保护设备的特性曲线和特性参数是继电保护整定计算的重要依据，不同保护类型在整定时需要选择不同的特性参数。
3.计算保护设备的参数：根据电力系统的负荷特性和故障情况，计算保护设备的参数，如整定过电流保护电流、选择超频保护动作时间等。
4.整定保护装置：根据选择的保护类型和已计算出的参数，在保护装置中进行整定，以确保保护的可靠性和选择性。
5.检验保护装置：在整定后，需要进行保护装置的检验，以验证保护装置的工作能力和灵敏度。
三、继电保护的优化策略针对电力系统复杂多变的工况，需要采用不同的继电保护策略，以达到优化选型和优化配置的目的。
1.从根本上解决问题：通过完善电力系统的综合规划，采用科学的设计方案和优良的材料，从根本上解决继电保护的问题。
继电保护及整定计算方法继电保护是电力系统中非常重要的一环，它可以有效地保护电力设备和线路，防止其在故障时受到损坏，从而保障了电力系统的安全稳定运行。
而整定计算方法则是保护装置参数的设置，它直接影响到继电保护的性能和可靠性。
本文将就继电保护及整定计算方法进行详细介绍。
一、继电保护的作用1.1 保护对象继电保护的主要作用对象是输电线路、变压器、发电机和补偿装置等电力设备。
它可以对电力系统中可能出现的故障情况进行快速地检测和判断，然后通过信号传送给控制器，实现保护动作，将故障隔离，以避免事故扩大，保障电力系统的安全运行。
1.2 成分及原理继电保护主要由测量元件、判据元件、比较元件和动作元件构成，它们的工作原理是根据设定的阈值和判据条件进行比较，一旦发现异常情况就会进行动作。
测量元件主要负责采集电压、电流等参数，判据元件负责对测量值进行评估，比较元件负责对评估结果进行比较，而动作元件则是根据比较结果进行相应的保护动作。
根据保护对象和功能不同，继电保护可以分为线路保护、发电机保护、变压器保护、母线保护等不同类型。
每种保护类型都有相应的保护动作特性和参数设置要求。
二、整定计算方法2.1 整定参数继电保护装置的整定参数是对其动作特性和保护范围进行设置的重要依据，它的合理设置对于继电保护的性能和可靠性至关重要。
典型的整定参数包括：保护电流、延时时间、动作时间等。
这些参数的设置需要综合考虑保护对象的特性、电力系统的运行条件和安全要求等多方面因素。
整定计算方法是通过对电力系统的参数进行综合分析，确定保护装置的整定参数。
它一般遵循以下原则：1）准确性原则：整定参数要求能够准确地对异常情况进行判断，并且能够尽可能地避免误动作。
2）快速性原则：整定参数要求能够在故障发生时能够快速地动作，以避免事故扩大。
3）灵敏性原则：整定参数要求对不同的故障情况能够有不同的动作特性，能够更加灵敏地进行保护动作。
4）经济性原则：整定参数要求在满足保护要求的前提下尽可能地减少成本。
继电保护配置与整定计算专业：电气工程及其自动化摘要：依据对电力系统继电保护的基本要求（即选择性、速动性、灵敏性和可靠性），并按照继电保护的配置与整定原则，以一简单电力系统为例，阐述了电力系统继电保护配置与整定计算的完整过程。
首先，对元件参数进行计算，对进行短路电流进行计算。
计算的短路类型包括单相接地短路、两相接地短路、两相短路和三相短路。
其次，根据电力系统各个要求，配置和选择相应的电流互感器、电压互感器。
第三部分，则是继电保护的配置与整定计算。
发电机保护，以25MW的汽轮发电机为例，按照其容量、类型等，主要配置的保护类型有差动保护、过电流保护、过负荷保护、接地保护、失磁保护。
变压器保护以变压器SFSL1-31500为例，配置的保护类型有差动保护、过电流保护、过负荷保护。
线路保护，110kV线路配置相间距离保护和零序电流保护，35kV线路配置相间短路保护和接地短路保护，此外，线路均配置三相重合闸。
母线保护，以双母线为例，配置完全电流差动保护。
各种保护的整定计算，均按照《电力系统继电保护配置及整定计算》中的原则方法，计算出保护的整定值和保护的动作时限。
关键词：电力系统；继电保护；保护；配置；整定；短路Abstract：According to the basic demand of relay protaction of electric power system（contains selectivity、quike-activity、sensitivity and reliability）and the principle of its allocation and set,take a simple power system for instance,presents a complete process of relay protection’s allocation and set calculation of power system. First,calculate the parameters of members and the short-circuit current .The variety of short-circuit contains single phase grounding 、double phases grounding、double phases short-circuit and three phases short-circuit. Second, allocate and select current or voltage transformers according to the demand of power system. Third, allocate and calculate the relay protection. Generator protection,take 25MW steam turbine for instance,according to its capacity and variety,the allocated protections contain differential protection、overcurrent protection、overload protection、grounding protection、loss-of-excitation protection. Transformer protection,take transformer(SFSL1-31500)for instance,its protections contain differential protection、overcurrent protection、overload protection. Line protection, the 110kv lines allocate interphase distance protection and zero sequence current protection, and 35kv line allocates interphase short-circuit protection and grounding short-circuit protection. Otherwise, line protection also contains three phases reswitching. Generatrix protection, take a double bus for instanse, allocates complete current differential protection. All principle and methods of Every kind of protection and count, are based on the electric power system relay protection allocate and count .Keywords：Electric power system；relay protection；protection；allocate；set；short-circuit第一章 互感器的配置一、 发电机（1） 发电机（型号：QF －25－2）额定功率P GN ＝25MW ，额定电压U GN ＝10.5kV ，额定电流I GN ＝1720A ，额定功率因数ϕcos GN ＝0.8。
继电保护配置与整定计算
继电保护的配置与整定计算是电力系统中非常重要的工程任务，目的是确保电力系统在故障情况下能够快速、准确地切除故障，保障系统的安全运行。
以下是关于继电保护配置与整定计算的一般步骤：
一、系统数据采集：收集电力系统的基本数据，包括线路参数、变压器参数、发电机参数、系统拓扑等。
这些数据用于建立系统模型。
二、故障分析：对电力系统进行故障分析，确定可能发生的故障类型、故障位置和故障电流等。
这有助于确定需要配置保护的设备以及设置保护的类型。
三、选择保护设备：根据故障分析的结果，选择合适的保护设备。
不同类型的设备可能需要不同类型的保护，如过流保护、距离保护、差动保护等。
四、建立保护方案：根据选择的保护设备，建立继电保护方案，确定各个保护装置的作用、联锁逻辑等。
五、整定计算：对选定的保护装置进行整定计算。
整定是指确定保护装置的各种参数，如保护灵敏度、延时时间等，以确保在系统故障时能够迅速准确地切除故障。
六、保护装置参数设置：将整定计算得到的参数设置到实际的保护装置中。
这通常需要与具体的保护装置厂家提供的工具或软件进行配合。
七、测试与验证：对配置好的继电保护系统进行测试和验证。
这包括模拟故障情况，确保保护系统在各种故障条件下都能够正常工作。
八、文件记录与更新：记录所有的保护配置、整定参数和测试结果，并确保文件得到及时更新。
以上步骤是一个一般性的流程，实际的继电保护配置与整定计算可能根据具体项目和电力系统的特点而有所不同。
在进行这一工作时，通常需要由经验丰富的电力系统工程师或专业的保护工程师来完成。
继电保护的配置与整定计算（系统图36）专业：电气工程及其自动化摘要：一个电力系统的设计必须依据电力系统的继电保护四性要求（即选择性、速动性、灵敏性及可靠性）前提下进行的，设计电力系统也必须按照继电保护中各元件的配置与整定原则，对系统中的各元件进了保护的配置和整定计算，在设计电力系统前首先要对各个元件的参数机型计算，并对发电机和变压器配置相应的电流电压互感器。
其次还要在电力系统中选定短路地点，并且对各个短路电流进行简单计算，一般情况下还需要参照继电保护中以最大和最小的运行方式分别计算两种运行方式下的三相短路电流、两项短路电流、单向接地短电流等等。
完成上述工作后，还必须配合电力系统的保护装置，安装保护装置就必须进行整定计算，今天我们就一发电机型号为OF-50-2的发电机为例子，根据他的类型与容量分别配置纵差保护、复压保护、定子接地等电力系统标准的保护形式。
关于变压力方面我们则以SFPL1-50000为重点，当然变压器也要在电力系统中安装保护装置，我们会对其配置瓦斯。
差动、过流、过负荷等保护，电力系统中必须有电力线路的存在，作为重要连接组成部分我们主要给110KV线路配置距离保护、零序保护等，作为线路传送中还必须存在三相重合闸功能。
母线的保护也十分重要，主要配置完全电流差动保护。
本次毕业设计的主要参数来源依赖电力系统继电保护配置及整定计算》中的方法与原则，计算出保护的动作整定值与其动作时限值。
关键词：电力系统；继电保护；短路；配置；整定RELAY PROTECTION CONFIGURATION ANDSETTING CALCULATION(system figure 36)Major: Electrical Engineering and AutomationStudent：limingrui Instructor: HaoChenAbstract: the design of a power system must be based on the power system relay protection of requirements (i.e., selective, quick, sensitive and reliable) carried out under the premise, design the power system must also be in accordance with the components in the relay protection configuration and setting principle, to every component in the system into the protection configuration and setting calculation, in front of the design of power system first to model the parameters of each element calculation, and the corresponding configuration of generator and transformer current and voltage transformer. Secondly also in power system selected place short, and the short circuit current of each simple calculation, generally also need to reference in relay protection based on operation mode of the maximum and minimum are calculated under two operation modes of the three-phase short-circuit current, short-circuit current, one-way grounding short current and so on. The completion of the work, must also be combined with power system protective device, protective installations must setting calculation, today we a type of generator for OF-50-2 generator for example, according to his type and capacity are respectively arranged longitudinal differential protection, voltage protection, stator grounding power system standard forms of protection. We focus on SFPL1-50000 as a change of pressure, of course, the transformer should be installed in the power system protection devices, we will configure the gas. Differential, over current, over load protection, power system must be the existence of power line, as an important connecting part we mainly to 110kV line configuration distance protection, zero sequence protection, as a transmission line must also be three-phase reclosing function. Busbar protection is also very important, the main configuration of full current differential protection. The main parameter of this graduation project is the method and principle of the power system relay protection configuration and setting calculation.Key words: power system; relay protection; short circuit; configuration; setting第一章互感器的配置 (4)1.1发电机互感器配置 (4)1.2变压器互感器配置 (5)1.3线路互感器配置 (6)1.4母线互感器配置 (6)第二章等值参数的计算 (6)2.1发电机 (6)2.2变压器 (7)2.3线路 (9)第三章系统运行方式 (10)3.1系统运行方式的选择原则 (10)3.2本设计运行方式的确定 (11)第四章短路计算 (11)4.1最大运行方式下系统各序阻抗计算 (12)4.2最小运行方式下各序阻抗计算 (20)4.3各点短路电流的计算 (29)第五章保护的配置与整定计算 (36)5.1 发电机 (37)5.1.1 纵差保护（以BCH-2型为例） (37)5.1.2 发电机复合电压启动的的过电流保护 (39)5.1.3 定子绕组的单相接地短路保护 ...................................................................................... - 41 -5.2 变压器.......................................................................................................................................... - 41 -5.2.1 瓦斯保护.......................................................................................................................... - 41 -5.2.2 引出线、套管及内部短路保护 ...................................................................................... - 41 -5.2.3 相间短路引起变压器过流的后备保护 .......................................................................... - 43 -5.2.4 过负荷保护...................................................................................................................... - 45 -5.3 线路保护...................................................................................................................................... - 45 -5.3.1 相间距离保护.................................................................................................................. - 46 -5.3.2 零序电流保护.................................................................................................................. - 57 -5.3.3 三相重合闸........................................................................................................................ - 70 -5.4 母线保护........................................................................................................................................ - 71 -5.4.1 差电流启动元件整定........................................................................................................ - 71 -5.4.2 电压闭锁元件整定............................................................................................................ - 72 -5.5各元件保护配置与整定计算成果表 ............................................................................................ - 73 - 第六章总结................................................................................................................................................ - 75 -第一章 互感器的配置a. 系统结构图1.1发电机互感器配置（1）发电机QFS-50-2额定功率：MW P GN 50=,额定电压：kV U GN 3.6=，额定电流：A I GN 5728=，额定功率因数：8.0cos GN =ϕ，发电机最大工作电流：ϕcos 305.1max GN GN GN U P I ==8.03.63105005.13⨯⨯⨯⨯=6014(A)互感器选择：电压互感器：JDJ-10，额定变比为10000/100；电流互感器：LMZ1-0.5，额定变比为6000/5；零序电流互感器：LXH-80,额定变比为600/5。
毕业设计-某220kV电网继电保护配置及整定计算西安电力高等专科学校_电力工程_ 系_2013_届毕业设计（论文）题目：某220kV电网继电保护配置及整定计算学号： 4110122姓名：张萱指导教师：員超专业：继电保护及自动化班级： 12101完成时间：2013 年 06 月12 日摘要本文是以某220kV电网继电保护配置及整定计算为课题。
通过分析原始资料中主要设备的参数，首先，对电力系统继电保护原理及电力系统故障分析进行全面系统的复习、查阅相关资料，加深理解；其次，结合相关参数和各种继电保护原理，确定适用于变压器的保护方案，最后，分别对变压器的进行各种保护整定和配置计算。
通过本次设计掌握和巩固电力系统继电保护的相关专业理论知识，熟悉电力系统故障分析的计算技能和计算步骤，根据技术规范，选择和论证继电保护的配置选型的正确性并培养自己在实践工程中的应用能力、创新能力和独立工作能力。
本设计在满足选择性、速动性、灵敏性、可靠性的基础上，对220kV 电网的继电保护配置及整定计算的计算方法进行了较为全面的论述，确定电网继电保护整定方案，进而进行整定计算。
关键词：电能，电气设备，继电保护，保护设计目录摘要 (2)绪论 (4)第一章保护原理与配置 (7)1.1 电力变压器保护 (7)1.1.1 瓦斯保护 (7)1.1.2 纵差保护 (8)1.1.4 变压器相间短路的后备保护 .. 131.2 阶段式电流保护 (18)1.3 母线保护原理及配置 (20)第二章原始资料分析 (22)2.1 水电厂系统主接线图 (22)2.2 系统电气设备基本参数 (23)2.2.1 水轮机 (23)2.2.2 升压变压器 (23)2.2.3 输电线路① (23)2.2.4 一号主变压器 (23)2.2.5 输电线路② (24)2.2.6 二号主变压器 (24)2.2.7 输电线路③ (25)2.2.8 三号变压器1#与2# (25)第三章短路计算 (26)3.1 短路电流计算的目的及一般规定 (26)3.2 参数设定及阻抗归算 (28)3.3 短路电气的计算 (30)第四章继电保护主要设备的整定计算 (31)4.1 二号变压器整定计算 (31)4.1.1 2 号变压器主保护整定计算 .. 314.1.2 2 号变压器后备保护整定计算344.2 线路电流保护整定计算 (35)4.3 三号变压器整定计算 (37)4.3.1 3号变压器主保护整定计算 (37)4.3.2 3号变压器后备保护整定计算. 38 结论 (40)参考文献 (41)绪论一、电力系统继电保护的基本任务电力系统是由发电机、变压器、母线、输电线路及用电设备等组成的统一整体。
继电保护的配置与整定计算（系统图36）专业：电气工程及其自动化摘要：一个电力系统的设计必须依据电力系统的继电保护四性要求（即选择性、速动性、灵敏性及可靠性）前提下进行的，设计电力系统也必须按照继电保护中各元件的配置与整定原则，对系统中的各元件进了保护的配置和整定计算，在设计电力系统前首先要对各个元件的参数机型计算，并对发电机和变压器配置相应的电流电压互感器。
其次还要在电力系统中选定短路地点，并且对各个短路电流进行简单计算，一般情况下还需要参照继电保护中以最大和最小的运行方式分别计算两种运行方式下的三相短路电流、两项短路电流、单向接地短电流等等。
完成上述工作后，还必须配合电力系统的保护装置，安装保护装置就必须进行整定计算，今天我们就一发电机型号为OF-50-2的发电机为例子，根据他的类型与容量分别配置纵差保护、复压保护、定子接地等电力系统标准的保护形式。
关于变压力方面我们则以SFPL1-50000为重点，当然变压器也要在电力系统中安装保护装置，我们会对其配置瓦斯。
差动、过流、过负荷等保护，电力系统中必须有电力线路的存在，作为重要连接组成部分我们主要给110KV线路配置距离保护、零序保护等，作为线路传送中还必须存在三相重合闸功能。
母线的保护也十分重要，主要配置完全电流差动保护。
本次毕业设计的主要参数来源依赖电力系统继电保护配置及整定计算》中的方法与原则，计算出保护的动作整定值与其动作时限值。
关键词：电力系统；继电保护；短路；配置；整定RELAY PROTECTION CONFIGURATION ANDSETTING CALCULATION(system figure 36)Major: Electrical Engineering and AutomationStudent：limingrui Instructor: HaoChenAbstract: the design of a power system must be based on the power system relay protection of requirements (i.e., selective, quick, sensitive and reliable) carried out under the premise, design the power system must also be in accordance with the components in the relay protection configuration and setting principle, to every component in the system into the protection configuration and setting calculation, in front of the design of power system first to model the parameters of each element calculation, and the corresponding configuration of generator and transformer current and voltage transformer. Secondly also in power system selected place short, and the short circuit current of each simple calculation, generally also need to reference in relay protection based on operation mode of the maximum and minimum are calculated under two operation modes of the three-phase short-circuit current, short-circuit current, one-way grounding short current and so on. The completion of the work, must also be combined with power system protective device, protective installations must setting calculation, today we a type of generator for OF-50-2 generator for example, according to his type and capacity are respectively arranged longitudinal differential protection, voltage protection, stator grounding power system standard forms of protection. We focus on SFPL1-50000 as a change of pressure, of course, the transformer should be installed in the power system protection devices, we will configure the gas. Differential, over current, over load protection, power system must be the existence of power line, as an important connecting part we mainly to 110kV line configuration distance protection, zero sequence protection, as a transmission line must also be three-phase reclosing function. Busbar protection is also very important, the main configuration of full current differential protection. The main parameter of this graduation project is the method and principle of the power system relay protection configuration and setting calculation.Key words: power system; relay protection; short circuit; configuration; setting第一章互感器的配置 (4)1.1发电机互感器配置 (4)1.2变压器互感器配置 (5)1.3线路互感器配置 (6)1.4母线互感器配置 (6)第二章等值参数的计算 (6)2.1发电机 (6)2.2变压器 (7)2.3线路 (9)第三章系统运行方式 (10)3.1系统运行方式的选择原则 (10)3.2本设计运行方式的确定 (11)第四章短路计算 (11)4.1最大运行方式下系统各序阻抗计算 (12)4.2最小运行方式下各序阻抗计算 (20)4.3各点短路电流的计算 (29)第五章保护的配置与整定计算 (36)5.1 发电机 (37)5.1.1 纵差保护（以BCH-2型为例） (37)5.1.2 发电机复合电压启动的的过电流保护 (39)5.1.3 定子绕组的单相接地短路保护 ........................................................................................ - 2 -5.2 变压器............................................................................................................................................ - 2 -5.2.1 瓦斯保护............................................................................................................................ - 2 -5.2.2 引出线、套管及内部短路保护 ........................................................................................ - 2 -5.2.3 相间短路引起变压器过流的后备保护 ............................................................................ - 4 -5.2.4 过负荷保护........................................................................................................................ - 6 -5.3 线路保护........................................................................................................................................ - 6 -5.3.1 相间距离保护.................................................................................................................... - 7 -5.3.2 零序电流保护.................................................................................................................. - 18 -5.3.3 三相重合闸........................................................................................................................ - 31 -5.4 母线保护........................................................................................................................................ - 32 -5.4.1 差电流启动元件整定........................................................................................................ - 32 -5.4.2 电压闭锁元件整定............................................................................................................ - 33 -5.5各元件保护配置与整定计算成果表 ............................................................................................ - 34 - 第六章总结................................................................................................................................................ - 36 -第一章 互感器的配置a. 系统结构图1.1发电机互感器配置（1）发电机QFS-50-2额定功率：MW P GN 50=,额定电压：kV U GN 3.6=，额定电流：A I GN 5728=，额定功率因数：8.0cos GN =ϕ，发电机最大工作电流：ϕcos 305.1maxGNGN GNU P I==8.03.63105005.13⨯⨯⨯⨯=6014(A)互感器选择：电压互感器：JDJ-10，额定变比为10000/100； 电流互感器：LMZ1-0.5，额定变比为6000/5；零序电流互感器：LXH-80,额定变比为600/5。
