浅析铁道信号微机监测应用问题及故障处理铁道信号微机监测应用问题及故障处理随着我国铁路行业的不断发展,铁道信号微机监测技术也得到了广泛的应用。
铁道信号微机监测技术是一项进行故障监测和预警的技术,可以发现和分析信号系统中的故障和问题,为现场工作人员提供实时的问题解决方案,保证了行车安全和信号系统的稳定性。
本篇文章将围绕铁道信号微机监测应用过程中的问题和故障处理,进行浅析。
一、铁道信号微机监测应用的问题:1. 部分设备功能失效或安装不当在铁道信号微机监测系统的应用过程中,有时会出现部分设备功能失效或安装不当的问题。
特别是在设备监测的主线信号灯的吸合铁等在使用过程中,粘着、脱落、磨损、减短等故障是常见的,这些故障会影响到信号系统的正常运行。
2. 信号检测数据的误差信号检测数据的准确性是铁道信号微机监测应用的关键,但是由于信号监测系统中可能存在的误差,会导致监测数据的不准确。
误差的出现可能是由于设备的漏气、误差、不完善的电气接触等方面造成的。
3. 使用过程中的系统故障一些特殊情况下,系统会出现故障,导致监测功能受到影响。
而这些故障又可能是由于电力供应或信号测量等方面出现的问题所引发的。
二、铁道信号微机监测应用故障处理1. 部件检查和更换出现故障时,应首先进行部件检查和更换。
如Controller轮廓次序接线错乱,可根据接线图进行调整;若信号灯亮度过低或不亮,可先检查信号灯的灯管是否失效或损坏,如发现灯管已损坏,需要更换,使信号灯重新亮起。
2. 数据分析和处理在进行故障处理时,必须按照严谨的方式进行数据分析和处理。
对于误差较大的数据,需要进行数据处理和分析,找出问题的根源。
常见的错误数据有重复条目、无效数据、伪造数据、数据不完整等,这些数据有可能导致了整个系统的故障。
3. 系统技术支持在处理复杂的故障时,可能需要铁道信号微机监测系统的系统技术支持,包括现场技术支持和远程技术支持。
如果现场工作人员不能解决故障,需要根据具体情况向技术支持部门进行询问或报告故障。

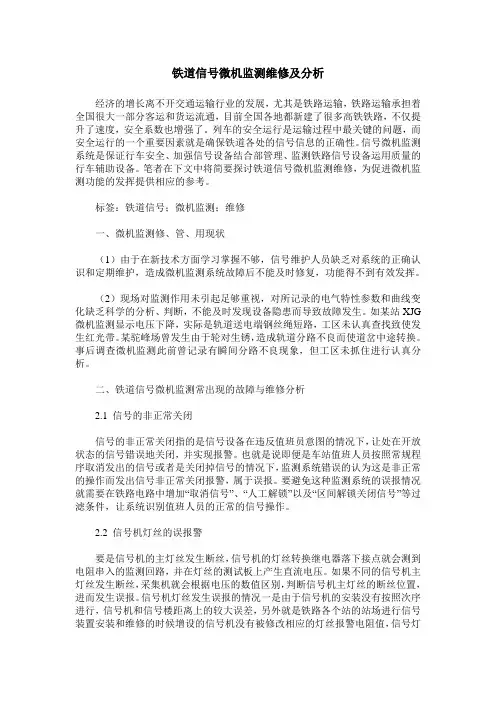

铁道信号微机监测维修及分析经济的增长离不开交通运输行业的发展,尤其是铁路运输,铁路运输承担着全国很大一部分客运和货运流通,目前全国各地都新建了很多高铁铁路,不仅提升了速度,安全系数也增强了。
列车的安全运行是运输过程中最关键的问题,而安全运行的一个重要因素就是确保铁道各处的信号信息的正确性。
信号微机监测系统是保证行车安全、加强信号设备结合部管理、监测铁路信号设备运用质量的行车辅助设备。
笔者在下文中将简要探讨铁道信号微机监测维修,为促进微机监测功能的发挥提供相应的参考。
标签:铁道信号;微机监测;维修一、微机监测修、管、用现状(1)由于在新技术方面学习掌握不够,信号维护人员缺乏对系统的正确认识和定期维护,造成微机监测系统故障后不能及时修复,功能得不到有效发挥。
(2)现场对监测作用未引起足够重视,对所记录的电气特性参数和曲线变化缺乏科学的分析、判断,不能及时发现设备隐患而导致故障发生。
如某站XJG 微机监测显示电压下降,实际是轨道送电端钢丝绳短路,工区未认真查找致使发生红光带。
某驼峰场曾发生由于轮对生锈,造成轨道分路不良而使道岔中途转换。
事后调查微机监测此前曾记录有瞬间分路不良现象,但工区未抓住进行认真分析。
二、铁道信号微机监测常出现的故障与维修分析2.1 信号的非正常关闭信号的非正常关闭指的是信号设备在违反值班员意图的情况下,让处在开放状态的信号错误地关闭,并实现报警。
也就是说即便是车站值班人员按照常规程序取消发出的信号或者是关闭掉信号的情况下,监测系统错误的认为这是非正常的操作而发出信号非正常关闭报警,属于误报。
要避免这种监测系统的误报情况就需要在铁路电路中增加“取消信号”、“人工解锁”以及“区间解锁关闭信号”等过滤条件,让系统识别值班人员的正常的信号操作。
2.2 信号机灯丝的误报警要是信号机的主灯丝发生断丝,信号机的灯丝转换继电器落下接点就会测到电阻串入的监测回路,并在灯丝的测试板上产生直流电压。
西安电务段微机监测应用及故障处理摘要:介绍西安电务段管内微机监测系统的应用状况,并简单介绍两种常见故障处理。
关键词:微机监测西安电务段故障处理信号微机监测系统是保证行车安全,加强信号结合部管理,监测铁路信号设备运用质量的重要行车设备,是铁路信号技术的自我发展和自我完善。
信号微机监测是在监测技术和计算机技术发展的基础上出现的新型监测技术。
运用了先进的测量技术、计算机技术、数字处理技术、现场CAN总线技术、数据库及软件工程技术及网络通信技术,应用微机和信息采集机实时监测各种信号设备。
能够对信号设备的电气特性、设备运用状态、设备运用过程、车务人员的操作过程、设备发生的故障或非正常情况等信息进行实时监测记录及回放,并对监测到的模拟量超标、故障条件等信息进行预警或报警,为防止事故,实现信号设备状态修提供了可靠信息,充分发挥保障运输安全,提高运输效率的作用。
可以说,信号微机监测系统已经产生了明显的经济效益,已经成为电务段最基本和最重要的技术装备。
信号微机监测系统由车站系统、车间终端机、电务段管理系统、上层网络终端(包括路局、铁道部监测终端),以及广域网数据传输系统组成。
信号微机监测对象的类型大体可分为模拟量和开关量,模拟量包括:电源屏电压、轨道电路电压、道岔动作电流、电缆绝缘电阻和电源对地漏泄电流等;开关量包括:关键继电器状态、控制台按钮与表示灯状态、熔丝状态、灯丝状态等。
1 西安电务段微机监测简介截止目前为止,西安电务段管内共有170站微机监测,其中新丰II 场,新丰上编尾,凤翔站三站为铁科院厂家设备,与微机联锁电务维修机集成在一起;其余均167站为郑州辉煌公司产品,其中TJWX-2006型的有:秦岭、西安、田王等共19站;9510的有港口、公庄、韩城、咸阳北共4站;其余144站均为TJWX-2000型;其中宝天线21站原为CASCO厂家的二合一型微机监测,微机监测采集板件与TDCS集成在一个机柜中,现改造为辉煌2000型监测,借用CASCO厂家采集的开关量。
微机监测在铁路信号中的应用问题及处理对策摘要:在铁路高效与快速运行中,信号系统扮演了关键角色,信号的传输是其主要功能所在,在实际应用中,外界环境中的各种因素往往会对信号传输的质量和效率产生极大的影响。
同时,进行信号处理的先进设备往往对于信号质量要求较高,环境干扰因素会带来极高的设备故障率。
由此可见,需要对系统进行日常维护工作,且及时处理所出现的故障。
微机监测是现阶段铁路信号设备管理时最常见的方式,能够有效降低维修成本。
关键词:铁路信号;微机监测;故障处理引言微机监测系统,需要监测和记录整个铁路运行过程中,现场所有设备的工作状态,同时,结合异常信号进行判断,发现问题并找到出现问题的设备,而后,通过信号传输的方式将上述设备信息传送给电务部门进行验证。
在系统的实际运行过程中,都设有危险预警的功能,倘若有设备超过最初设定的限制,系统则会报警,提醒相关管理人员进行处理。
这一功能的存在在违章操作的预防和设备故障的发现中起到了重要作用。
在铁路的实际运行过程中,往往存在着各种危险,在其发生前都有一定的征兆,利用微机监测及时发现这些征兆,并找到最优方案进行解决,如此一来,可以在维修成本降低的同时,使工人维修时间也相应得到缩减,提高铁路的运输效益,其安全性也得到了保障。
1 微机监测在铁路信号中应用故障分析在微机监测过程中,需要调节道岔转换电流和曲线道岔转换实现电流道岔道转换,这一转换模式是微机监测在铁路信号中应用最为显著的特点。
在实际应用时,系统需要对道岔转换的电流变化进行实时监测,且以此为基础,进行故障判断。
通常有以下3种故障:(1)道岔传感器出现故障。
该传感器是一种直流电流传感器,能够有效且直接地反映出孔内的电流变化。
其工作电压为 ±12 V,一旦岔道转换时,道岔传感器出现孔内电流变化的情况,该传感器就会输出0 ~ 5V的直流电压。
当转换完成,道岔传感器的孔内电流则会保持在一个稳定的状态,如此则不会有电压输出。
用微机监测和逻辑分析法处理高速道岔故障【摘要】本文分析京沪高铁列车运行信息看出,高速道岔作为列车运行的重要设备,快速准确的处理高速道岔故障,是保证京沪高铁安全、正点的关键,本文通过道岔故障实例分析,简单介绍了高速道岔故障处理的方法。
【关键词】监测分析;处理;道岔故障京沪高铁具有高速安全大密度的特点,快速准确的判断处理,最大限度的减少因高速道岔故障对高铁的影响,是每个高铁信号维修人员的职责。
现对京沪高铁S700K高速道岔启动电路室内二例故障分析。
1 利用微机监测的快速反映能力处理道岔故障利用微机监测大规模信息存储能力,对这种新型的道岔进行参数测试、记忆存储、经过数据处理和回放再现,能扑捉道岔的瞬间故障和间歇故障。
通过核对故障现象,了解故障发生的过程,可以有重点、有目的进行道岔故障处理,减少因故障对行车的影响。
道岔电流曲线是最能直观反映道岔的状态情况一种分析工具。
下面以京沪高铁枣庄站在办理经7#道岔反位进路时(7#原在定位),反位无表示为例来分析。
图12012年7月15日11:12分,枣庄站在办理经7#道岔反位进路时(7#原在定位),反位无表示通过回放当时微机监测,调阅7#道岔电流曲线,发现J1、J2动作约2.5秒后曲线显示扳动停止。
道岔J3定位表示灯扳动过程中一直未灭,说明道岔J3的TDF组合1DQJ处于落下状态,1DQJ不能正常励磁,原因有AJ、ZDJ、ZFJ不励磁,或是条件电源没有给出,查找1DQJ励磁电路,(局部电路),借用侧面端子的24V电源进行查找,经过分析发现7#道岔J3的TDF组合2DQJ141-142接点接触不良。
2 利用逻辑分析,处理高速道岔故障高速道岔一般具有多个牵引点,每一个牵引点的转辙机具有尖轨、心轨、密检器三个逻辑电路,三个逻辑电路又组成一个道岔的系统电路。
电路动作层次多,结构复杂,逻辑关系严格有序,处理道岔故障,必须把道岔系统电路图和各部电路图铭记在心,各继电器的动作顺序熟记。
如何利用微机监测系统分析和处理铁路信号设备故障摘要:现阶段,随着我国经济的迅速发展,有效推动了我国整个社会的前进与发展。
科学技术的进步与经济的快速发展息息相关,密不可分,促使我国的各项科学技术研究均取得了一定成果,获得了突破性进展。
先进科学技术的典范当属信息技术,随着信息技术的不断发展,在各个领域范围内都实现了广泛应用,当前在铁路信号系统中广泛应用也不例外。
为了确保铁路信号设备的正常运行,需要对其进行定期校验和维护。
微机监测技术可以有效提升检测的准确性,减少铁路信号设备的故障发生概率,进而为信号设备的稳定运行提供保障。
关键词:微机监测系统;铁路信号设备;故障前言:新时期背景下,铁路系统设备管理部门工作人员对铁路信号设备维护也给予了更高程度的重视,为切实提高设备维护效果,铁路信号系统管理人员积极引进了微机监测技术,对铁路信号系统运行过程中的各信号设备数据进行高效监测与收集,为设备监测与维护提供可靠数据支持,保障铁路系统的运行稳定性,提升系统监测效率,为我国铁路交通事业的发展奠定了良好基础。
1微机监测技术的功能性特征1.1数据收集功能数据收集功能是微机监测技术最主要的功能之一,在铁路信号设备运行过程中,监测系统需对铁路信号整体网络实施高效管控,收集多方数据进行综合整理。
铁路交通网络范围十分广泛,每一车站及闭塞分区包含多项数据,人工数据采集不仅会造成大量人力、物力的消耗且数据收集效果也无法满足信号设备维护信息准确性需求。
微机监测技术的数据采集功能能对铁路信号设备运行各种情况、各个时段产生的数据信息进行准确记录与收集,还能采取自动化分析措施,为铁路交通发展提供高效保障。
1.2故障报警功能故障报警功能是铁路信号设备运行安全性的重要保障,微机监测技术的故障报警功能也为信号设备维护工作提供了很大便利。
微机监测数据调看分析的目的是准确全面地发现设备隐患,采取措施消除和预防设备故障,以此来保证列车安全运行、监测信号设备运用的重要设备,通过它我们可以发现信号设备存在的隐患、也可以借助它来分析信号设备运用过程中产生故障的原因,从而指导现场维修,提高信号部门维修水平和处理故障效率,其重要性不言而喻其运用好坏直接影响到铁路的安全和效益,微机监测技术能准确掌握铁路信号设备运行过程中存在的故障与风险信息,提前向中心管理系统发出故障警报,辅助维护人员选择最佳处理方案,通过对故障的分析与判断,可以有效地防止故障发生,保证信号设备安全,提高铁路运输效率。

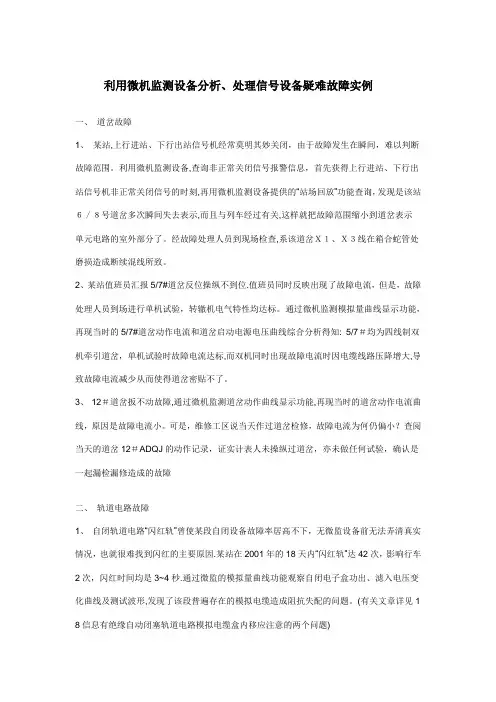

利用微机监测设备分析、处理信号设备疑难故障实例一、道岔故障1、某站,上行进站、下行出站信号机经常莫明其妙关闭,由于故障发生在瞬间,难以判断故障范围。
利用微机监测设备,查询非正常关闭信号报警信息,首先获得上行进站、下行出站信号机非正常关闭信号的时刻,再用微机监测设备提供的“站场回放”功能查询,发现是该站6/8号道岔多次瞬间失去表示,而且与列车经过有关,这样就把故障范围缩小到道岔表示单元电路的室外部分了。
经故障处理人员到现场检查,系该道岔X1、X3线在箱合蛇管处磨损造成断续混线所致。
2、某站值班员汇报5/7#道岔反位操纵不到位.值班员同时反映出现了故障电流,但是,故障处理人员到场进行单机试验,转辙机电气特性均达标。
通过微机监测模拟量曲线显示功能,再现当时的5/7#道岔动作电流和道岔启动电源电压曲线综合分析得知: 5/7#均为四线制双机牵引道岔,单机试验时故障电流达标,而双机同时出现故障电流时因电缆线路压降增大,导致故障电流减少从而使得道岔密贴不了。
3、12#道岔扳不动故障,通过微机监测道岔动作曲线显示功能,再现当时的道岔动作电流曲线,原因是故障电流小。
可是,维修工区说当天作过道岔检修,故障电流为何仍偏小?查阅当天的道岔12#ADQJ的动作记录,证实计表人未操纵过道岔,亦未做任何试验,确认是一起漏检漏修造成的故障二、轨道电路故障1、自闭轨道电路“闪红轨”曾使某段自闭设备故障率居高不下,无微监设备前无法弄清真实情况,也就很难找到闪红的主要原因.某站在2001年的18天内“闪红轨”达42次,影响行车2次,闪红时间均是3~4秒.通过微监的模拟量曲线功能观察自闭电子盒功出、滤入电压变化曲线及测试波形,发现了该段普遍存在的模拟电缆造成阻抗失配的问题。
(有关文章详见1 8信息有绝缘自动闭塞轨道电路模拟电缆盒内移应注意的两个问题)四、信号电源屏故障1、2002年3月3日,某段维修中心检查微机监测报警信息,发现某站有大量控制电源超标报警信息,再使用微机监测远程实时测量功能,测得控制电源电压21V,立即通知信号工区检查,原来是控制电源电容脱焊,控制电源上并联的甲电池组也过放,引起得地控制电源电压过低。

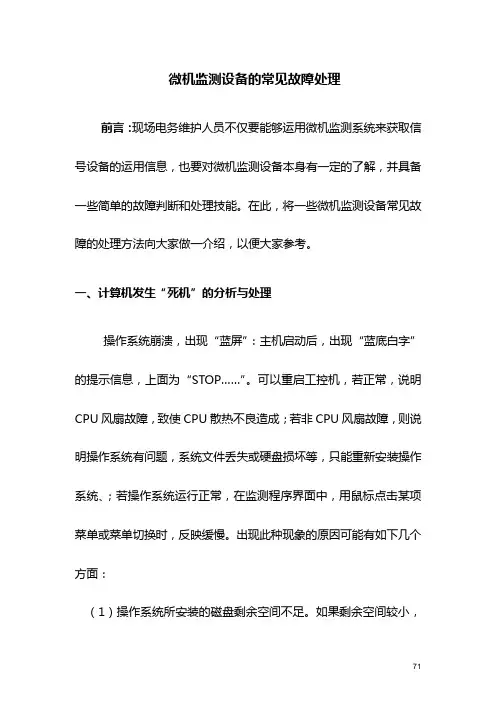

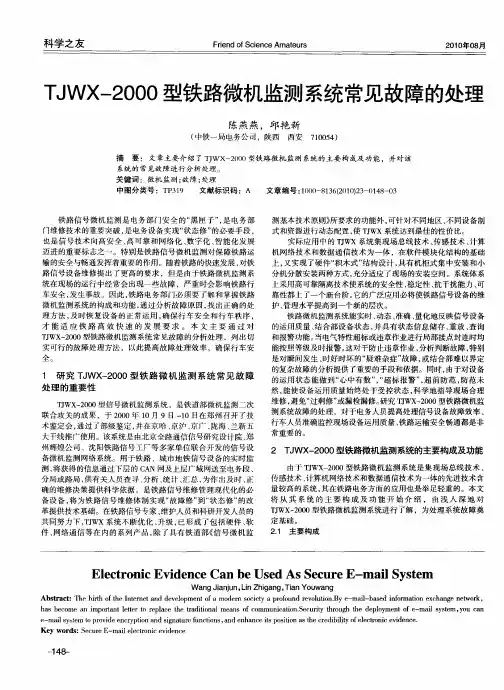

微机监测设备的常见故障处理前言:现场电务维护人员不仅要能够运用微机监测系统来获取信号设备的运用信息,也要对微机监测设备本身有一定的了解,并具备一些简单的故障判断和处理技能。
在此,将一些微机监测设备常见故障的处理方法向大家做一介绍,以便大家参考。
一、计算机发生‚死机‛的分析与处理操作系统崩溃,出现‚蓝屏‛:主机启动后,出现‚蓝底白字‛的提示信息,上面为‚STOP……‛。
可以重启工控机,若正常,说明CPU风扇故障,致使CPU散热不良造成;若非CPU风扇故障,则说明操作系统有问题,系统文件丢失或硬盘损坏等,只能重新安装操作系统、;若操作系统运行正常,在监测程序界面中,用鼠标点击某项菜单或菜单切换时,反映缓慢。
出现此种现象的原因可能有如下几个方面:(1)操作系统所安装的磁盘剩余空间不足。
如果剩余空间较小,及时删除与监测无关的其他文件,也可以再对其进行‚磁盘碎片整理‛;(2)监测程序所在区,数据占用空间太大,可使用空间不足。
可请专业人员适当修正数据存储量,同时再对其进行‚磁盘碎片整理‛处理。
(3)CPU风扇损坏,只有更换CPU风扇。
二.开机后,主机不能通过自检开机后,一直‚嘀、嘀……‛报警,不能进入系统。
故障原因为内存条与主板插接不良。
三. 绝缘值不正确(一)某些电缆微机测试值与摇表测试值不一致,原因如下:1. 站场是动态的,道岔的转换,信号的开放与关闭,区段的空闲与占用都随时间变化。
实际应用中发现道岔定位时绝缘良好,反位时不好;信号关闭时绝缘良好,开放时不好;区段空闲时绝缘良好,过车时不好;电缆绝缘值亦随天气有关,部分电缆早上、中午测试值变化较大;雨天、晴天绝缘值变化较大。
2. 测电缆绝缘时,防雷设备如没甩掉,将会有很大影响(实际测试时防雷设备必须甩掉)。
在现场遇到测试值不一致时,应检查有无上述情况发生的可能。
(二)电缆绝缘实际测试值正常,而微机测试值全为0兆欧,或全大于20兆欧微机监测电缆对地绝缘电阻如同摇表摇测,都是将500V电压加到该电缆上测试其对地绝缘电阻。
