北京科技大学电子技术期末试卷 (A) 2002.7学号 班级 姓名一、 单项选择题（每小题3分，共30分）1． 假设图1中的二极管D 1、D 2均为理想二极管，图中标示的V 和I 的值为：A ． 6V -1mA（ ）B ． 6V 1mAC ． 9V -2mAD ． 9V 2mA2． 测量一放大器的输出电阻时，当输出开路时，输出电压为3V ；当负载为2K Ω时，输出电压为1V ，则该放大器的输出电阻为： （ ） A 2K Ω B 4K Ω C 1K Ω D 1/2K Ω3．分析图2所示电路，若将晶体管的β增大一倍，则电压放大倍数： ( )A 约为原来的2倍B 约为原来的1/2C 基本不变D 不能确定+-u o4．有A 、B 两个放大器，其电压放大倍数相同，但输入和输出电阻不同，现对具有同一内阻的信号源电压进行放大，在负载开路的条件，测得A 的输出电压小，这说明A 放大器： ( )A 输入电阻大B 输入电阻小C 输出电阻大D 输出电阻小 5．测得某放大电路中晶体三极管三个管脚的电位分别为-6V 、-2.1V 、-1.9V ，则该管为：V图 1图 2( ) A PNP 锗管 B PNP 硅管 C NPN 硅管 D NPN 锗管 6．一 个 正 弦 波 振 荡 器 的 反 馈 系 数 F =∠︒15180，若 该 振 荡 器 能 够 维 持 稳 定 振 荡，则 开 环 电 压 放 大 倍 数 A u 必须 等 于 （ ）。

A 15360∠︒B 150∠︒ C 5180∠-︒D ︒∠057．电路如图3所示，电阻R F 的反馈类型为： ( )8．逻 辑 电 路 如 图 4所 示，输 入 A ＝“1”，B ＝“1”，C ＝“1”，则 输 出 F 1 和 F 2 分 别 为 ( )A F 10= F 20=B F 10= F 21=C F 11= F 20=D F 10= F 21=9．逻 辑 电 路 如 图 5所 示，设 初 始 状 态 为Q=0，则 当 A=“1” 时，C 脉 冲 来 到 后 D 触 发 器 ：（ ）A10．数 / 模 转 换 器 的 分 辨 率 取 决 于 ： （ ） A 输 入 的 二 进 制 数 字 信 号 的 位 数， 位 数 越 多 分 辨 率 越 高 B 输 出 的 模 拟 电 压 的 大 小， 输 出 的 模 拟 电 压 越 高， 分 辨 率 越 高 C 参 考 电 压 U R 的 大 小，U R 越 大， 分 辨 率 越 高二、(10分) 电 路 如 图6 所 示， 要 求：写 出 输 出 U o 与 输 入 U i 之 间 关 系 的 表 达 式 。

电路期末考试题及答案一、选择题（每题2分，共20分）1. 在串联电路中，各电阻上的电压关系是：A. 电压相等B. 电压之和等于总电压C. 电压与电阻成正比D. 电压与电阻成反比答案：C2. 欧姆定律表达式为：A. V = IRB. V = R/IC. I = V/RD. I = R * V答案：A3. 电容单位是：A. 法拉（F）B. 欧姆（Ω）C. 亨利（H）D. 安培（A）答案：A4. 电流的国际单位是：A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 法拉（F）答案：B5. 一个电路的总电阻为10Ω，当电路中增加一个5Ω的电阻后，总电阻变为：A. 5ΩB. 15ΩC. 20ΩD. 无法确定答案：B6. 电感器的单位是：A. 法拉（F）B. 欧姆（Ω）C. 亨利（H）D. 安培（A）答案：C7. 基尔霍夫电流定律表明：A. 电路中任意节点的电流之和为零B. 电路中任意回路的电压之和为零C. 电路中任意节点的电压之和为零D. 电路中任意回路的电流之和为零答案：A8. 电阻串联时，总电阻等于：A. 各电阻的倒数之和B. 各电阻的差值C. 各电阻之和D. 各电阻的乘积答案：C9. 电路中，功率（P）与电压（V）和电流（I）的关系是：A. P = V * IB. P = V / IC. P = I / VD. P = V + I答案：A10. 交流电的频率是指：A. 每秒电流方向改变的次数B. 电流的峰值C. 电流的均方根值D. 电流的周期答案：A二、填空题（每空2分，共20分）11. 电路中，当电阻为定值时，电流与电压成________关系。

答案：正比12. 串联电路中，总电阻等于各个电阻的________。

答案：和13. 并联电路中，总电阻的倒数等于各个电阻倒数的________。

答案：和14. 电容器在直流电路中表现为________。

答案：开路15. 电感器在直流电路中表现为________。

电子技术_北京科技大学中国大学mooc课后章节答案期末考试题库2023年1.电路中引入交流负反馈，可以改善哪些方面的性能？参考答案:稳定输出电压_增大输入电阻_稳定输出电流2.经过变压、整流、滤波后得到的直流电源波动已经很小了，为什么还要稳压，以下哪个说法不正确？参考答案:提供更大的功率3.优先编码器只允许任意时刻只有一个输入，如果输入端同时有多个输入信号，输出会出现错误。

参考答案:错误4.如果想把一个正弦波信号，转变为一个周期方波信号，可以使用（_____）电路。

参考答案:电压比较器电路5.某8为A/D转换电路，当输入电压为0.125V时对应的数字量为“00000001”的时候，当输入为21.75时，输出数字量为参考答案:101011106.放大电路中，主要的性能指标有（_____）。

参考答案:输入电阻_输出电阻_电压放大倍数7.如果要把一个周期方波信号转换为周期锯齿波信号，可以使用（_____）电路。

参考答案:积分电路8.电路如图所示，设晶体管的β=80，试分析当开关K分别接通A、B、C三位置时，判断三极管工作在输出特性曲线的哪个区域。

【图片】参考答案:当开关K置B，三极管工作在放大区_当开关Ｋ置C，三极管工作在截止状态_当开关K置A，三极管工作在饱和区9.两片74LS151八选一构成（）选一数据选择器；参考答案:十六10.已知十进制计数器芯片74LS160为同步置数，异步清零，下图为（）进制计数器【图片】参考答案:24进制11.单运放构成的差分放大电路属于特殊的加减运算电路（）。

参考答案:正确12.基本反相比例运算电路，输入信号接在（）输入端。

参考答案:反相13.直流稳压电源包含下列哪些部分？参考答案:滤波部分_变压部分_整流部分_稳压部分14.一个10进制计数器最少需要参考答案:4个触发器15.正弦波振荡电路中只有正反馈环节，而没有负反馈环节。

参考答案:错误16.3线-8线译码器74LS138，低电平有效，译码状态时，当输入A2A1A0=001时，确定输出【图片】参考答案:1111110117.一个四位二进制计数器最大可能的进制是参考答案:1618.在二进制译码器中，若输入有5位代码，确定最大的输出信号的个数。

3.（10分）电路如图，开关K 原来在1位置停留较久，现在t=0时刻切换到2位置，请计算图中2k Ω电阻上电流)(t i 的变化情况？
二、交流电路（8分）
4.（8分）如图所示电路，求：（a ）输出与输入之间的关系方程；（b ）当R R R ==21，C C C ==21时，电路什么时候输出幅值最大？最大幅值为多少？
得 分
21分）
(a)静态分析的任务是什么？(b)动态分析请问是什么原因？应如何
，使u o =8u i1 + 6u i2 - 3u i3，并将下列电路图补充完整。

W7805为例），并标出其中的4个主要功能部
四、门电路和组合逻辑电路（18分） 8.（9分）请设计一个逻辑电路，输入有A 、B 、C 三个逻辑变量，要求输出：当C=0时，输
出A ；当C=1时，输出B 。

并要求全部使用与非门来实现你的电路。

9.（9分）如图所示，74LS138为3-8线译码器，输入有A 、B 、C 三个逻辑变量，请写出如图所示输出Z 与输入之间的关系。

（提示：译码器输出可描述为i i m Y =）
五、时序逻辑电路（18分） 10.（9分）如图所示电路，输入A 和CP 的波形如图，请画出输出信号Q 的波形。

CP
A
Q
得 分
得 分
2片74LS290芯片及少量门电路，实现十进制数28进制的计数器。

六、AD/DA 电路（5分） 12.（5分）请用200字左右简述教材上AD 变换电路的主要原理。

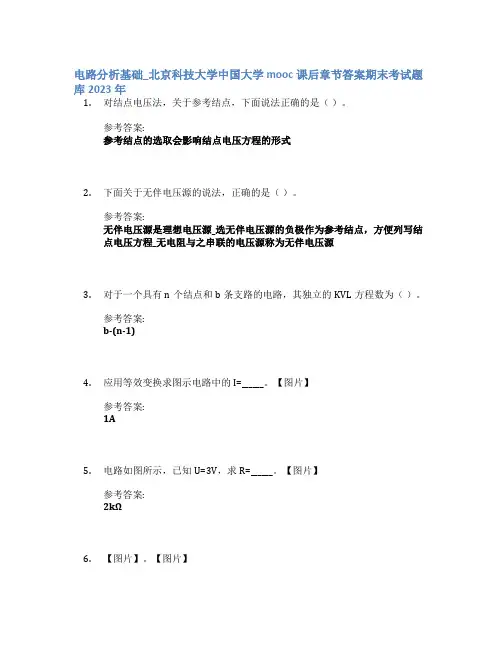

电路分析基础_北京科技大学中国大学mooc课后章节答案期末考试题库2023年1.对结点电压法，关于参考结点，下面说法正确的是（）。

参考答案:参考结点的选取会影响结点电压方程的形式2.下面关于无伴电压源的说法，正确的是（）。

参考答案:无伴电压源是理想电压源_选无伴电压源的负极作为参考结点，方便列写结点电压方程_无电阻与之串联的电压源称为无伴电压源3.对于一个具有n个结点和b条支路的电路，其独立的KVL方程数为（）。

参考答案:b-(n-1)4.应用等效变换求图示电路中的I=______。

【图片】参考答案:1A5.电路如图所示，已知U=3V，求R=______。

【图片】参考答案:2kΩ6.【图片】。

【图片】参考答案:2A7.电阻电路的一般分析法，是指( )。

参考答案:不论哪种方法，都是依据KVL、KCL和元件的VCR关系来列写方程的_不改变电路的结构_每种分析方法是以选择的未知变量来命名的8.求图示电路中电流 I =______。

【图片】参考答案:5A9.图示电路中a、b端的等效电阻Rab =______。

【图片】参考答案:2Ω10.计算下图中的电流 I=______。

【图片】参考答案:1A11.对于一个具有n个结点和b条支路的电路，其独立的KCL方程数为（）。

参考答案:n-112.下面关于网孔电流法和回路电流法，说法正确的是（）。

参考答案:回路电流法不仅适用于平面电路，也适用于非平面电路13.对下面电路应用网孔电流法，正确的方程是（）。

【图片】参考答案:_14.对下面电路应用回路电流法，正确的方程是（）。

【图片】参考答案:_15.R为何值时，可以得到最大功率，并计算此最大功率。

【图片】参考答案:2Ω，40.5W16.电路如图所示，应用叠加定理求电压U=________【图片】参考答案:6V17.图示电路中a、b端的等效电阻Rab在开关S打开与闭合时分别为______。

【图片】参考答案:10W，10W18.确定图示电路是何种滤波器【图片】参考答案:低通滤波器19.不对称三相四线制电路中，电源的线电压的有效值为380V，负载接成星形，不考虑线路的阻抗，负载的相电压的有效值为参考答案:220V20.关于对称三相电路的总的瞬时功率说法正确的是参考答案:等于三相总有功功率21.利用叠加定理求图示电路的电压U=______【图片】参考答案:6V22.某RLC串联电路发生谐振，若只改变电路R的大小，其他参数不变，则以下说法正确的是参考答案:若R变大，则电路的通频带变宽且选择性变差；23.对下面电路应用结点电压法，正确的方程是（）。

数字电子技术_北京科技大学中国大学mooc课后章节答案期末考试题库2023年1.For the multiplexer in the figure, determine the output for the followinginput states:D0=0,D1=1,D2=1,D3=0,S0=1,S1=0.对于如图所示的多路复用器，确定在输入状态为D0=0,D1=1,D2=1,D3=0,S0=1,S1=0时输出的状态。

【图片】参考答案:1.2.Data selectors are basically the same as数据选择器基本上相当于参考答案:multiplexers. 多路复用器。

3.The display in the figure is right.图中显示正确。

【图片】参考答案:错误4.If a 4-line-to-16-line decoder with active-LOW outputs exhibits a LOW on thedecimal 12 output, what are the 4-bit inputwith active-High?如果一个输出低电平有效的4线-16线译码器，在十进制数12对应的输出端有低电平输出，那么高电平有效的4位输入为参考答案:11005.The circuit of the expressionX=AB(CD'+EF) is表达式X=AB(CD'+EF)对应的电路是【图片】【图片】参考答案:错误6.For the truth table below, the minimum SOP expression is下面真值表对应的最简“与或”式为：【图片】参考答案:X=A'BC+AB'C+ABC'7.An open TTL NAND gate input一个悬空的TTL“与非”门的输入端参考答案:acts as a HIGH.看作高电平。

数字电子技术_北京科技大学中国大学mooc课后章节答案期末考试题库2023年1.The function of the circuit in the figure is(______).请分析图中所示电路的逻辑表达式为(______)。

答案:X=(AB'+A'B)'2.From the truth table , draw the circuit (______).根据真值表画电路图为(______)。

答案:3. Design a logic circuit to produce a HIGH output only if the input, representedby a 4-bit binary number（A(MSB) , B , C and D(LSB) ）, is greater thaneleven or less than five（not including eleven and five）. Find the logicexpression Y is （______）.设计一个组合逻辑电路满足要求：当输入代表的4位二进制数（A（位权最高）、B 、C 和 D（位权最低））取值大于11或小于5（不包含11 和 5）时输出为高电平。

则其逻辑表达式为（______）。

答案:Y=A'B'+AB+A'C'D'4.The input waveforms in the figure are applied to a 1-bit adder. Determine thewaveforms for the sum and the output carry in relation to the inputs byconstructing a timing diagram(______).一位加法器的输入波形如图所示，请确定加法器的本位和和进位输出端的时序波形为(______)。

大二电路期末考试题及答案一、选择题（每题2分，共20分）1. 电路中的基尔霍夫电压定律（KVL）是指：A. 电流的总和为零B. 电压的总和为零C. 电流的瞬时值之和为零D. 电压的瞬时值之和为零答案：B2. 在电路中，电感元件的电压与电流的关系是：A. 电压与电流成正比B. 电压与电流成反比C. 电压与电流的微分成正比D. 电压与电流的积分成正比答案：D3. 一个电路中，电阻R=100Ω，电容C=10μF，通过电阻的电流I=10A，求该电路的功率消耗：A. 1000WB. 100WC. 10WD. 1W答案：B4. 理想变压器的原边与副边的电压比与匝数比的关系是：A. 原边电压与副边电压成正比B. 原边电压与副边电压成反比C. 原边匝数与副边匝数成正比D. 原边匝数与副边匝数成反比答案：A5. 一个RLC串联电路的谐振频率是：A. 电阻、电感、电容的比值B. 电阻、电感、电容的乘积C. 电感与电容的比值的平方根D. 电感与电容的乘积的平方根答案：C6. 在正弦波交流电路中，功率因数的定义是：A. 有功功率与视在功率的比值B. 无功功率与视在功率的比值C. 有功功率与无功功率的比值D. 视在功率与无功功率的比值答案：A7. 一个电路中，电阻R=200Ω，电感L=0.5H，电容C=0.25μF，求该电路的谐振频率：A. 100HzB. 200HzC. 500HzD. 1000Hz答案：B8. 一个电路中，电阻R=50Ω，电感L=1H，电容C=0.1μF，求该电路的品质因数：A. 10B. 100C. 1000D. 10000答案：C9. 一个电路中，电阻R=300Ω，电感L=0.1H，电容C=0.01μF，求该电路的阻抗：A. 300ΩB. 100ΩC. 10ΩD. 1Ω答案：B10. 在电路中，一个二极管的正向压降是0.7V，当二极管正向导通时，通过二极管的电流为：A. 0.7AB. 0.7mAC. 7AD. 7mA答案：D二、简答题（每题10分，共30分）1. 请简述二端口网络的概念及其基本参数。

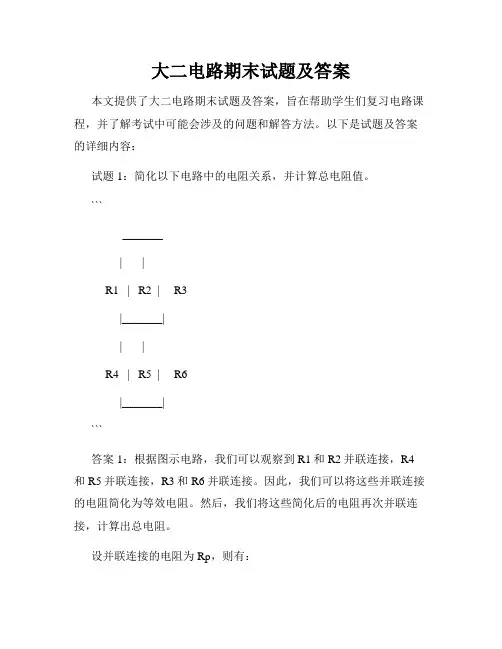

大二电路期末试题及答案本文提供了大二电路期末试题及答案，旨在帮助学生们复习电路课程，并了解考试中可能会涉及的问题和解答方法。

以下是试题及答案的详细内容：试题1：简化以下电路中的电阻关系，并计算总电阻值。

```_______| |R1 | R2 | R3|_______|| |R4 | R5 | R6|_______|```答案1：根据图示电路，我们可以观察到R1和R2并联连接，R4和R5并联连接，R3和R6并联连接。

因此，我们可以将这些并联连接的电阻简化为等效电阻。

然后，我们将这些简化后的电阻再次并联连接，计算出总电阻。

设并联连接的电阻为Rp，则有：1/Rp = 1/R1 + 1/R21/Rp = 1/R4 + 1/R51/Rp = 1/R3 + 1/R6计算得到Rp的值后，我们可以将Rp与R3并联连接，得到新的等效电阻。

然后再将新的等效电阻与之前计算得到的等效电阻并联连接，最终得到总电阻值。

试题2：计算以下电路中通过每个电阻的电流值。

```+ ---- R3 ---- +| |E ---- || R4 |+ ---- R5 ---- +| || || |+ ---- R1 ---- +| || R2 |+ ---- R6 ---- +```答案2：为了计算每个电阻中的电流，我们可以利用基尔霍夫电流定律和欧姆定律。

根据基尔霍夫电流定律，电路中的电流会分流，只要电流走过完整回路，回到起点。

因此，我们可以设定逆时针方向为正方向。

设R1、R2和R3中的电流分别为I1、I2和I3。

根据欧姆定律，电流与电阻之间的关系为：I1 = (E / R1) + ((E - I3 * R6) / R2)I2 = ((E - I3 * R6) / R2) + ((E - I3 * R6) / R3)I3 = (E / R4) + ((E - I1 * R1) / R5)将以上方程联立求解，即可得到每个电阻中的电流值。
