硅酸盐水泥熟料的组成

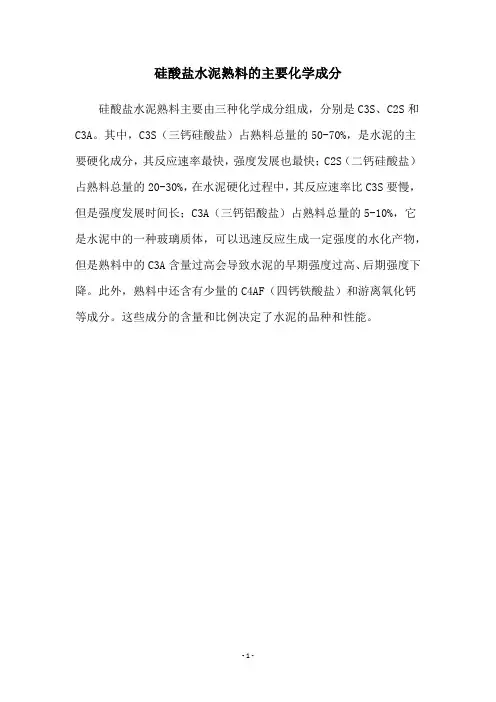

硅酸盐水泥熟料的主要化学成分
硅酸盐水泥熟料主要由三种化学成分组成，分别是C3S、C2S和C3A。

其中，C3S（三钙硅酸盐）占熟料总量的50-70%，是水泥的主要硬化成分，其反应速率最快，强度发展也最快；C2S（二钙硅酸盐）占熟料总量的20-30%，在水泥硬化过程中，其反应速率比C3S要慢，但是强度发展时间长；C3A（三钙铝酸盐）占熟料总量的5-10%，它是水泥中的一种玻璃质体，可以迅速反应生成一定强度的水化产物，但是熟料中的C3A含量过高会导致水泥的早期强度过高、后期强度下降。

此外，熟料中还含有少量的C4AF（四钙铁酸盐）和游离氧化钙等成分。

这些成分的含量和比例决定了水泥的品种和性能。

- 1 -。

.4 硅酸盐水泥熟料的组成2.4.1 熟料的化学组成硅酸盐水泥熟料主要由CaO、SiO2、Al2O3、Fe2O3四种氧化物组成，含量占95%以上，此外还有少量其它氧化物。

四种主要氧化物含量的波动范围为：CaO 62～67% SiO220～24%Al2O34～7% Fe2O32.5～6.0%水泥熟料中各氧化物的含量对水泥的性质有极大影响，从氧化物的含量，大致可推断水泥的性质。

2.4.2 熟料的矿物组成硅酸盐水泥熟料中主要由以下四种矿物组成：硅酸三钙3CaO•SiO2，通常简写为C3S；硅酸二钙2CaO•SiO2，通常简写为C2S；铝酸三钙3CaO•Al2O3，通常简写为C3A；铁铝酸四钙4CaO•Al2O3•Fe2O3，通常简写为C4AF。

这四种主要矿物组成决定硅酸盐水泥的主要性质，在硅酸盐水泥熟料中，四种矿物占95%以上，C3S和C2S含量约占75%左右，称为硅酸盐矿物；C3A和C4AF约占22%左右，它们在1250～1280℃会熔融形成液相，促进C3S形成，称为熔剂矿物。

通常硅酸盐水泥熟料中，以上四种矿物组成含量波动范围如下：C 3S 37～60% C2S 15～37%C 3A 7～15% C4AF 10～18%另外，还有少量的游离氧化钙（f－CaO）、方镁石（结晶氧化镁）、含碱矿物和玻璃体等。

2.4.3 熟料的物理性能要求水泥熟料的性能在很大程度上决定了水泥的性能，熟料是水泥厂的半成品，近年来也越来越多地作为商品出售。

JC/853－1999对硅酸盐水泥熟料的物理性能提出了具体要求：初凝时间不得早于45min，终凝时间不得迟于390min；沸煮法检验安定性合格；熟料应不带有杂物，运输和储存应不与其他物品相混杂。

2.4.4 化学成分与矿物组成间的关系熟料中的主要矿物由各主要氧化物经高温煅烧化合而成，熟料矿物组成取决于化学组成，控制合适的熟料化学成分是获得优质水泥熟料的中心环节，根据熟料化学成分也可推测出熟料中各矿物的相对含量高低。

硅酸盐水泥熟料的矿物组成在硅酸盐水泥熟料中，CaO、SiO2、Al2O3、Fe2O3等并不是以单独的氧化物存在，而是以两种或两种以上的氧化物反响组合成各种不同的氧化物集合体，即以多种熟料矿物的形态存在。

这些熟料矿物结晶细小，通常为30～60um，因此，可以说硅酸盐水泥熟料是一种多矿物组成的、结晶细小的人造岩石。

1．熟料的矿物组成硅酸盐水泥熟料中的主要矿物有以下四种：硅酸三钙：3CaO·SiO2简写成C3S硅酸二钙：2CaO·SiO2 简写成C2S铝酸三钙：3CaO·Al2O3 简写成C3A铁铝酸四钙：4CaO·Al2O3·Fe2O3简写成C4AF另外，还有少量的游离氧化钙〔ƒ-CaO〕、方镁石〔即结晶氧化镁〕、含碱矿物以及玻璃体等。

硅酸三钙和硅酸二钙合称硅酸盐矿物，约占75%左右，要求最低为66%以上,它们是熟料的主要组分。

铝酸三钙和铁铝酸四钙合称熔剂矿物，约占22%左右。

硅酸盐矿物和熔剂矿物总和约占95%左右。

对于中等水化热、中等抗硫酸盐水泥熟料中的C3A≤％，C3S ＜％；高抗硫酸盐的水泥熟料中的C3A≤％，C3S＜％。

硅酸三钙和硅酸二钙都是硅酸盐矿物，硅酸盐水泥熟料的名称也由此而来。

在煅烧过程中，铝酸三钙和铁铝酸四钙与氧化镁、碱等在1250～1280℃开始会逐渐熔融成液相以促进硅酸三钙的顺利形成，因而把它们称之为熔剂性矿物。

四种主要矿物的含量一般范围及国内外局部水泥生产企业生产数据见表4-2。

表4-2 熟料矿物含量范围〔%〕〔1〕硅酸三钙①形成条件及其存在形式硅酸三钙是硅酸水泥熟料中的主要矿物，通常，它是在高温液相作用下，由先导形成的固相硅酸二钙吸收氧化钙而成。

现代研究及测试技术一致证明：水泥熟料中的硅酸三钙并不是以纯的C3S形式存在，而总是与少量的其他氧化物如A12O3、Fe2O3、MgO、R2O等形成固溶体。

这种固溶体在反光显微镜下的岩相照片为黑色多角形颗粒，将其定名为阿利物〔Alite〕，简称A矿。

生料成分对熟料煅烧的影响生料成分对熟料煅烧的影响一硅酸盐水泥熟料的组成1. 化学组成及矿物组成硅酸盐水泥熟料中的主要化学成分是CaO,SiO2,Al2O3,Fe2O3四种氧化物，其总和通常占熟料总量的95%以上。

此外还有少量的其他氧化物，如：MgO,SO3,Na2O,K2O,TiO2,P2O5等，它们的总量通常占熟料的5%以下。

硅酸盐水泥熟料中各主要氧化物的波动范围一般为：CaO(62%~67%),SiO2(20%~24), Al2O3(4%~7%), Fe2O3(2.5%~6%).硅酸盐水泥熟料中的四种主要矿物：C3S(45%~65%), C2S(15%~32%), C3A(4%~11%),C4AF(10%~18%)。

另外，还有少量的游离氧化钙，方镁石，含碱矿物以及玻璃体等。

通常，熟料中硅酸三钙和硅酸二钙的含量为75%左右，合称为硅酸盐矿物，它们是熟料中的主要组分，铝酸三钙和铁铝酸四钙含量占22%左右。

在煅烧过程中，它们与氧化镁，碱等在1250~1280度开始，会逐渐熔融成液相以促进硅酸三钙的顺利形成，因而把它们称之为溶剂型矿物。

硅酸盐矿物和溶剂型矿物在熟料中占总量的95%左右。

2.化学成分与矿物组成间的关系熟料中的主要矿物均由各主要氧化物经高温煅烧化合而成，熟料矿物组成取决于化学组成，控制合适的熟料化学成分是获得优质水泥熟料的中心环节，根据熟料的化学成分也可以推测出熟料中各种矿物的相对含量高低。

（一）CaOCaO是水泥熟料中的最重要的化学成分，它能与SiO2,Al2O3,Fe2O3经过一系列复杂的反应过程生成C3S, C2S, C3A C4AF等矿物，适量增加熟料氧化钙含量有利于提高硅酸三钙含量。

但并不是说氧化钙越高越好，因氧化钙过多易造成反应不完全而增加未化合的氧化钙（即游离氧化钙）的含量，从而影响水泥的安定性如果熟料中氧化钙过低，则生成硅酸三钙太少，硅酸二钙却相应增加。

会降低水泥的胶凝性。

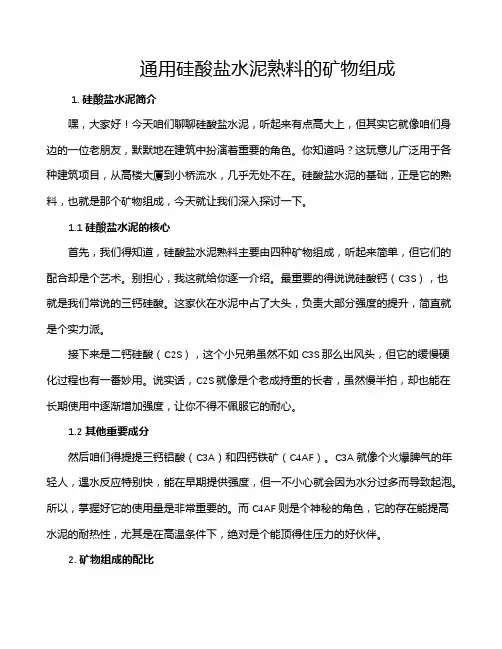

通用硅酸盐水泥熟料的矿物组成1. 硅酸盐水泥简介嘿，大家好！今天咱们聊聊硅酸盐水泥，听起来有点高大上，但其实它就像咱们身边的一位老朋友，默默地在建筑中扮演着重要的角色。

你知道吗？这玩意儿广泛用于各种建筑项目，从高楼大厦到小桥流水，几乎无处不在。

硅酸盐水泥的基础，正是它的熟料，也就是那个矿物组成，今天就让我们深入探讨一下。

1.1 硅酸盐水泥的核心首先，我们得知道，硅酸盐水泥熟料主要由四种矿物组成，听起来简单，但它们的配合却是个艺术。

别担心，我这就给你逐一介绍。

最重要的得说说硅酸钙（C3S），也就是我们常说的三钙硅酸。

这家伙在水泥中占了大头，负责大部分强度的提升，简直就是个实力派。

接下来是二钙硅酸（C2S），这个小兄弟虽然不如C3S那么出风头，但它的缓慢硬化过程也有一番妙用。

说实话，C2S就像是个老成持重的长者，虽然慢半拍，却也能在长期使用中逐渐增加强度，让你不得不佩服它的耐心。

1.2 其他重要成分然后咱们得提提三钙铝酸（C3A）和四钙铁矿（C4AF）。

C3A就像个火爆脾气的年轻人，遇水反应特别快，能在早期提供强度，但一不小心就会因为水分过多而导致起泡。

所以，掌握好它的使用量是非常重要的。

而C4AF则是个神秘的角色，它的存在能提高水泥的耐热性，尤其是在高温条件下，绝对是个能顶得住压力的好伙伴。

2. 矿物组成的配比了解了这些矿物后，咱们得谈谈它们之间的配比。

其实，这就像调制一杯美味的鸡尾酒，太多或太少都会影响最终的味道。

一般来说，硅酸盐水泥的组成比例大致为：C3S占5070%，C2S占1030%，C3A和C4AF则各占515%左右。

当然，这个比例并不是一成不变的，实际应用中得根据不同的需求进行调整。

比如说，如果你需要快速硬化的水泥，就可以多放点C3S；如果是要提高抗压强度，那就得考虑增加C2S的比例。

像调味品一样，适量才能出好菜嘛！2.1 硅酸盐水泥的强度说到强度，这可是大家最关心的话题了。

你想啊，水泥的主要任务就是让建筑稳稳当当地屹立于世，所以强度至关重要。

硅酸盐水泥熟料的组成一.熟料的化学组成硅酸盐水泥熟料主要由CaO,SiO2, AI2O3和Fe2O3四种氧化物组成,通常在熟料中占95%左右。

同时还含有5%的少量氧化物,如MgO,SO3,以及碱K2O、Na2O。

氧化物对熟料的锻烧和水泥性质的影响：CaO是水泥熟料中最主要成份, SiO2含量较多, AI2O3和Fe2O3含量较少.在水泥熟料中,氧化钙、氧化硅、氧化铝和氧化铁不是以单独的氧化物存在,而是经高温锻烧后,以两种或两种以上的氧化物反应生成多种矿物集合体,其结晶细小,因此熟料是一种多矿物组成的结晶细小的人造岩石。

硅酸盐水泥熟料主要由下面四种矿物组成：硅酸三钙：3CaO.SiO2.简写为:C3S硅酸二钙:：2CaO.SiO2.简写为:C2S铝酸三钙：3CaO.AI2O3,.简写为:C3A铁铝酸四钙：4CaO.Al2O3.Fe2O3,简写为:C4AF硅酸盐水泥熟料中,以上四种矿物占95%以上,硅酸盐矿物C3S和C2S含量约占75%左右,熔剂矿物C3A和C4AF含量约占22%左右,在锻烧过程中,C3A和C4AF与氧化镁、碱等,在1250-1280℃开始,会逐渐熔融成液相,以促进C3S的顺利形成,故称为熔剂矿物。

二.熟料的矿物组成1.硅酸三钙:主要由硅酸二钙和氧化钙反应生成,是硅酸盐水泥熟料的主要矿物,其含量通常为50%左右,有的高达60%以上,纯C3S只在2065-1250℃温度范围内稳定,在2065℃以上一致熔融为CaO和液相,在1250℃以下分解为C2S和CaO,实际上C3S的分解反应进行得比较缓慢,致使纯C3S在室温下可以呈介稳状态存在。

在硅酸盐水泥熟料中,硅酸三钙并不以纯的形式存在,总含有少量的其它氧化物如氧化镁、氧化铝等形成固熔体,称为阿利特或A矿,纯硅酸三钙颜色洁白,当熟料中含有少量氧化铬Cr2O3时,阿利特呈绿色,含氧化钴时,随钴的价数不同,可得浅兰色或玫瑰色,阿利特的密度为3.14-3.25g/cm3。

硅酸盐水泥的主要成分硅酸盐水泥是目前建筑工程中最常用的一种水泥，其主要成分含有硅酸盐等多种化学物质。

本文将对硅酸盐水泥的主要成分进行详细的介绍。

1. 硅酸盐水泥的基本成分硅酸盐水泥是一种由熟料、石膏和一定量的混合材料组成的建筑材料。

熟料是硅酸盐水泥的主要成分，其主要成分包括熟料矿物相中的硅酸盐矿物、铝酸盐矿物、铁酸盐矿物等。

2. 硅酸盐水泥中的硅酸盐矿物硅酸盐水泥中最主要的成分是硅酸盐矿物，其主要成分是三种硅酸盐矿物：石英石、长石和辉石。

其中，石英石是一种含有硅酸盐的矿物，其化学式为SiO2，是硅酸盐水泥中含量最高的矿物。

长石也是一种含有硅酸盐的矿物，其化学式为KAlSi3O8，是硅酸盐水泥中含量较高的矿物。

辉石是一种含有硅酸盐的矿物，其化学式为CaMgSi2O6，是硅酸盐水泥中含量较低的矿物。

3. 硅酸盐水泥中的铝酸盐矿物硅酸盐水泥中的铝酸盐矿物主要包括方解石、白云石和蛇纹石。

其中，方解石是一种含有铝酸盐的矿物，其化学式为CaCO3，是硅酸盐水泥中含量较高的矿物。

白云石也是一种含有铝酸盐的矿物，其化学式为CaMg(CO3)2，是硅酸盐水泥中含量较高的矿物。

蛇纹石是一种含有铝酸盐的矿物，其化学式为Mg3Si4O10(OH)2，是硅酸盐水泥中含量较低的矿物。

4. 硅酸盐水泥中的铁酸盐矿物硅酸盐水泥中的铁酸盐矿物主要包括赤铁矿、黄铁矿和铁钙石。

其中，赤铁矿是一种含有铁酸盐的矿物，其化学式为Fe2O3，是硅酸盐水泥中含量较高的矿物。

黄铁矿也是一种含有铁酸盐的矿物，其化学式为FeS2，是硅酸盐水泥中含量较低的矿物。

铁钙石是一种含有铁酸盐的矿物，其化学式为CaFe(CO3)2，是硅酸盐水泥中含量较低的矿物。

5. 硅酸盐水泥中的混合材料硅酸盐水泥中的混合材料主要包括矿渣、粉煤灰、石膏和天然石灰等。

其中，矿渣是一种由冶炼过程中产生的废渣，其主要成分是硅酸盐、铝酸盐和铁酸盐等。

粉煤灰是一种由燃烧煤炭时产生的废渣，其主要成分是硅酸盐、铝酸盐和铁酸盐等。

硅酸盐水泥熟料主要由氧化钙（CaO，简写为C）、二氧化硅（SiO2简写为S）、氧化铝（Al2O3简写A）和氧化铁（Fe2O3简写为F）四种氧化物组成。

通常这四种氧化物总量在熟料中占95％以上。

每种氧化物含量虽然不是固定不变，但其含量变化范围很小，水泥熟料中除了上述四种主要氧化物以外，还有含量不到5％的其他少量氧化物，如氧化镁、氧化钛、三氧化硫等。

氧化钙是熟料中最主要的成分，它与熟料中其他氧化物如Si02、A1203、Fe203等发生化学反应，生成熟料矿物如硅酸三钙、硅酸二钙、铝酸三钙和铁铝酸四钙等。

一般情况下，随着熟料中CaO含量的增加，熟料中矿物成分C3S含量增大，从而可以提高水泥的强度。

但是CaO的含量不是越多越好，而是有一个最佳含量，即与SiO2、A1203、Fe203等氧化物化合后没有剩余的CaO存在的量。

假如CaO含量超过其他氧化物与之化合所需的量，则多余的CaO会以游离状态存在于熟料中，从而影响水泥的体积安定性。

二氧化硅也是硅酸盐水泥熟料中最主要化学成分之一。

它在高温下与CaO发生反应，生成硅酸盐矿物硅酸三钙和硅酸二钙。

假如熟料中SiO2含量低，生成的硅酸盐矿物量就减少，从而影响水泥的强度。

另外SiO2含量对熟料煅烧也会产生很大影响。

熟料中氧化铝可以与CaO、Si02、Fe203发生反应，生成铝酸三钙和铁铝酸四钙。

当A1203含量增加时，水泥的凝聚、硬化速度加快，但是水泥后期强度增长缓慢，并且降低了水泥的抗硫酸盐性能。

A1203含量高的水泥，在水化时放热快，而且水泥的水化热较大。

氧化铁也是熟料中重要的化学成分之一，可以与CaO、A1203反应生成铁铝酸四钙。

增加熟料中的Fe203含量，可以降低水泥熟料的熔融温度，但会导致水泥水化和硬化速度变慢。

其他少量氧化物的存在，也会不同程度地影响着硅酸盐水泥熟料的煅烧过程和水泥性能。

2.2硅酸盐水泥熟料矿物组成在水泥熟料中，氧化钙、二氧化硅、氧化铝和氧化铁等都不是以单独的氧化物形式存在，而是经过高温煅烧后，两种或两种以上的氧化物反应生成的多种矿物集合体，其结晶细小，通常为30～60μm。

第三章 硅酸盐水泥熟料的组成概述：• 主要化学成分： CaO 62%~67%SiO2 20%~24%Al2O34%~ 7%Fe2O3 2.5%~6%• 其它氧化物：MgO SO3 Na2O K2O TiO2P2O5等缩写符号：C a O－C SiO2－S Ai2O3－A F e O3－FM g O－M N a O－N K2O－K TiO2－TP2O5－P CO2－C SO3－S H2O－H本章内容:1. 熟料的矿物组成；2. 熟料的率值；3. 熟料矿物组成的换算。

熟料矿物含量范围（%）：硅酸三钙和硅酸二钙合称硅酸盐矿物，约占75%左右。

铝酸三钙和铁铝酸四钙合称熔剂矿物，约占22%左右。

硅酸盐矿物和熔剂矿物总和约占95%左右一、硅酸三钙（～50%，高的达60%）1.存在形式（矿物特性）：纯C3ST=2065～1250℃内稳定；T> 2065 ℃不一致熔融为CaO与液相T＜ 1250℃C3S → C2S+CaO（反应慢，常温下C3S呈介稳状态）熟料中CS并不以纯的形式存在，而是形成固溶体，称阿利特或A矿32.形态固溶体反光显微镜下呈黑色多角形颗粒。

3.水化特性⑴ 凝结时间正常，水化较快，水化反应主要在28d以内进行，约经一年后水化过程基本结束。

⑵ 早期强度高，强度的绝对值和增进率较大,居四种矿物之首。

其28d 强度可达到一年强度的70%～80%。

⑶水化热较高；抗水性较差。

⑷易磨性好，干缩变形小。

二、硅酸二钙（20%1.存在形式＜500℃S γ- C2S多晶转变：α -C几乎无水硬性常温下，有水硬性，不稳定密度(g/cm3):3.28 2.97体积膨胀10%，熟料粉化熟料中C2S通常固溶有少量氧化物形成固溶体，称贝利特 （Belite），简称B矿。

2.形态：反光显微镜下呈圆粒状，也可见其他不规则形状。

正常熟料中具有黑白交叉双晶条纹；低温煅烧且慢冷熟料中常发现有平行双晶。

3.水化特性⑴ 水化反应慢，28d水化20%，凝结硬化慢；⑵ 早期强度低， 28d后强度较快增长，一年后赶超A矿。
