下载文档原格式
2023年水泥工艺测试题及答案（九）一、填空题：（每题6分，共30分）1、火焰的（温度）、（长度）、（形状）、（位置）对熟料煅烧的影响很大。
2、二次空气的风量和风速的调节，在一般操作是靠调节（窑尾排风）来实现的。
3、硅酸盐水泥在磨制过程中掺加石膏的作用主要是（調节水泥凝结时间）。
4、影响水泥安定性的因素主要有（f-CaO、氧化镁、三氧化硫）。
5、生料配料的目的：是为烧制优质，低耗的熟料而提供（适当成份的生料）。
二、判断题：（正确“√”错误“×”，每题6分，共30分）1、SO3含量主要是影响水泥的安定性。
（×）2、生料中液相量随温度升高增加很快，则其烧结范围就窄，反之则宽。
（√）3、离心式通风机吸气口是正压，排气口为负压。
（×）4、强度等级为32.5的水泥，其28天抗压强度最低值为32.5MPa。
（√）5、熟料中fcao水化后，会使体积增加约1倍。
（√）6、只要生料均化库均化效果好，入窑生料就能满足生产要求。
(×)7、立磨开机时还要通知值班调度、总降和化验室。
(√)8、回转窑的斜度通常取3.5%-4%。
(√)9、旋风式悬浮预热器属于逆流换热交换预热器。
(×)三、简答题：（每题20分，共40分）1、煤粉发生爆炸必须具备的四个条件是什么？答（要点）：1）、可燃性物质高度分散。
2）、气体可燃性物质的浓度在可爆炸极限之内。
3）、可爆炸气体达到可爆的温度。
4）、存在火源。
2、为什么液相量多、粘度小有利于C3S的生成？答（要点）：1）、当液相时多时，CaO和C2S在其中的溶解量也多；2）、当粘度小时，液相量中CaO和C2S分子扩散速度大，相互接触的机会多，有利于C3S生成。
3、煤粉在窑内的燃烧速度由哪些因素决定？怎样调整一、二次风？答：煤粉燃烧速度由下列因素决定：（1）煤粉的细度、水分、挥发分。
（2）一、二次风风温、风量，（3）窑内温度。
（4）燃烧空间。
（5）窑内物料情况及前后圈情况。
水泥工艺考试试题姓名：一填空题1、回转窑一般分为预热带、（）、（）冷却带四个带。
2、窑和分解炉用煤比例为（）和（）。
3、旋风筒的主要作用是（）和（）。
4、熟料冷却采用的冷却机为第四代篦式冷却机，出料温度为（）环境温度。
5、水泥厂工艺流程分为（）、（）、（）三个阶段。
6、水泥厂堆场的布置形式通常采用矩形和圆形两种布置形式。
千业石灰石预均化库采用的储存形式为圆形预均化库，此堆场直径（）米，有效存储量（）吨。
7、增湿塔的主要功能是（）和（）。
8、生产生料的主要材料是石灰石、（）、（）、硅石等。
9、熟料质量主要控制指标（）、3天、28天强度。
10、锁风阀（翻板阀）的主要作用是（）和（）。
11、煤磨采用一套辊式磨系统，出磨煤粉水分（），煤粉细度为80um筛筛余（）。
12、熟料烧成系统：千业熟料烧成系统采用直径（）米长74米的回转窑，窑尾设有双系列旋风预热器和DD型分解炉。
入窑物料的碳酸盐分解率达（）以上,分解炉和窑头均设有3通道燃烧器，以保证煤粉的正常煅烧。
13、常见的影响预均化效果的因素有原料成分波动、（）、（）、堆料总层数等。
14、生料均化系统包含原料矿山的搭配开采与运输、（）、（）、入窑生料的均化与储存等四个缺一不可的环节。
15、水泥生产的余热主要用于（）、（）、采暖。
16、利用水泥窑余热进行供热（）、（）、节能效果显著，投资回收期短、实用有效可靠。
17、在干法生产水泥厂中，向烟气喷水进行增湿和降温一般有两种类型。
一种类型是不设置单独的增湿装置，直接在烟气从（）排出之前进行喷水增湿。
烟气喷水增湿塔的另一类型，是在收尘前设置一单独的（），喷入的水在该装置中被蒸发为水蒸气，以增加烟气的湿度。
18、增湿塔的喷嘴主要有两种类型，第一种是（），第二种是（）二选择题1、下列哪个不是生料的主要化学成分（）A、CaOB、SiO2C、Fe2O3D、MgO2、我厂选用的生料磨是（）A、管磨B、雷蒙磨C、立式磨3、下列哪项不是预热器的主要功能（）A、预热B、分解C、烧成4、下列哪项不是取料机常用的取料方式（）A、端面B、侧面C、底部D、顶部5、分解炉内加入燃料的主要目的是（）。
2023年水泥工艺测试题及答案（十）一、选择题1、操作规程中规定的哪些情况需要立即停磨( C )。
A.一流程设备发生严重故障B. 发现磨机堵塞且入口处向外满料C.衬板脱落2、造成煤磨袋收尘着火的主要原因之一是( C )。
A.煤粉过粗B.风速过快C.开停磨时不正常操作或灰斗集灰D. 产量过高3、下列说法中不正确的是( D )。
A.出磨生料水分大，对生料库储存不利B.出磨生料水分大，生料流动性变差C.出磨生料水分大，对窑煅烧不利D.出磨生料水分越小越好4、属于选粉机小修内容是( A )。
A.检查修理风机壳体和叶轮B.调整并更换主风叶C.拆换撒料盘D. 全套更换旋风筒5、闭路粉磨系统的细度是通过( C )来调整的。
A.喂料量B.隔仓板C.选粉机D.提升机6、立磨操作中要求( D )之间平衡。
A.喂料、负压、温度B.通风、差压、料层C.差压、温度、研磨压力D.通风、喂料、研磨压力7、下述关于润滑剂选用原则的说法，错误的是( D )。
A.对于低速、重载、温度高和承受冲击载荷时，应选用粘度较大的润滑油；B.对于承载大的机体应选用耐高压的润滑油；C.润滑脂适应于灰尘不易进入轴承内的部件；D.采用润滑脂时，潮湿环境下，只有使用钙基润滑脂；8、某生料经分析发现生料饱和比过高，此时应采取的措施有( B )。
A.增加CaCO3B.增加SiO2C.将生料磨细D.减少校正原料含量9、MPF立式磨密封风机的风压低于(C)，必须清理过滤网。
A.3500PaB.4500PaC.5000PaD.5500Pa二、填空题1、热交换主要有：传导、对流、辐射三种，立磨内主要以对流方式为主。
2、皮带机一般带有的保护有拉绳开关、速度、跑偏、防撕裂等。
3、增湿塔的作用是降低窑尾废气温度，调节粉尘比电阻，增加收尘效率，收集部分粉尘，减小电收尘负荷。
4、球磨机有溜管进料、螺旋进料、勺轮进料等进料装置。
5、选粉机的类型很多，常用的选粉机械有通过式选粉机、离心式选粉机、旋风式选粉机和新型高效选粉机。
中国水泥生产技术水平随着时代的进步而不断提高，由低到高大致分为立窑、湿法回转窑、日产2000吨熟料预分解窑新型干法和日产5000吨熟料预分解窑新型干法等4个层次。
第一章1.水泥工业基本建设工作阶段的划分：技术经济调查阶段（水泥工业发展长远规划、资源勘探、项目建议书、可行性研究、工程水文地质勘探地形测量），设计（初步设计），基本建设阶段（施工图设计、施工准备、施工与安装、试生产、竣工验收）正式投产。
2.矿点的选择：水泥是石灰石质原料、粘土质原料以及校正原料经配料粉磨、煅烧、粉磨制得的，石灰石质原料的用量大于粘土质原料，理论上应以石灰石矿山勘探为主。
3.项目建议书内容：前言，项目的名称，项目提出的依据和必要性，建厂规模产品方案和生产方法的初步设想，建厂条件，建设项目进度安排设想，投资。
4.建厂条件：原燃料资源，交通运输，电源，水源，建设场地，环境保护。
5.影响厂址选择的主要因素：靠近原料基地，靠近铁路接轨车站，利用水运条件，尽量靠近水源，应靠近电源，厂址的建厂场地，厂址地形，工程地质条件，水文地质条件，污水排出，地震，大件设备的运输，合理确定工人村建设场地等。
第二章1.水泥厂总平面图设计的主要内容：平面布置，竖向布置，土方工程，运输设计，管线汇总，雨水排出。
2.总平面布置的步骤：初步设计和施工图的设计两个阶段进行。
每个阶段又分资料图和成品图两个阶段进行。
3.总平面布置的基本原则：充分满足工艺要求，布置紧凑但不拥挤，留有扩建的可能性，各类建筑物按功能分区布置，辅助车间和生产服务性设施，应尽量配置在靠近其所服务的主要生产系统区（机修车间、电修车间、动力设施、堆场、仓库、油库），尽可能缩小占地面积，考虑地形和工程地质条件，满足防火、卫生的要求考虑风向和采光，工厂与其他各种设施的连接要合理，厂区的整齐与美化。
4.铁路运输：厂外铁路专用线、厂内铁路；标准轨距1435mm，窄轨距1000mm，750mm；机车类型：蒸汽、内燃、电力；道岔始点：是厂内外铁路分界线；进场线与厂区纵向所成角度≤65°；接轨站与工厂纵向最好平行。
水泥工艺考试试题一、选择题1、下列哪种物质是水泥的主要成分？A.氧化钙B.二氧化硅C.三氧化二铁D.水泥的主要成分是硅酸盐和石膏。
正确答案是：D.水泥的主要成分是硅酸盐和石膏。
2、水泥的强度等级是指什么？A.水泥中氧化钙的含量等级B.水泥中三氧化硫的含量等级C.水泥中硅酸盐的含量等级D.水泥在硬化过程中所能够承受的最大压力的等级。
正确答案是：D.水泥在硬化过程中所能够承受的最大压力的等级。
3、水泥的标号是指什么？A.水泥中氧化钙的含量等级B.水泥中三氧化硫的含量等级C.水泥中硅酸盐的含量等级D.水泥在硬化过程中所需要的强度等级。
正确答案是：D.水泥在硬化过程中所需要的强度等级。
二、简答题1、请简述水泥的制造工艺流程。
答：水泥的制造工艺流程主要包括以下步骤：首先将石灰石、粘土、铁矿等原材料按照一定的比例混合后进行磨细，得到生料；其次将生料加入适量的水进行湿润，并进行烧制，得到熟料；最后将熟料加入适量的石膏进行磨细，得到水泥。
2、请简述水泥的水化过程。
答：水泥的水化过程是指水泥在水中溶解并硬化的过程。
当水泥与水接触时，其中的水溶性物质会逐渐溶解，并在水中形成一种胶体溶液。
随着时间的推移，这种溶液会逐渐凝固，形成一种坚硬的固体，这就是水泥的水化产物。
工艺工程师转正考试试题房地产营销顾问合同协议书范本甲方：________乙方：________丙方：________鉴于甲、乙双方与丙方于年月日签订《房地产营销顾问合同协议书》（以下简称“原合同”），约定丙方接受甲、乙双方的委托，担任房地产营销顾问，负责推动和促进甲、乙双方共同商定之交易事项的完成。
现甲、乙双方经友好协商，决定提前终止原合同，特订立本协议书，以兹共信守。
一、终止事项1、甲、乙双方同意，自本协议书签署之日起，原合同终止执行。
2、丙方已完成的房地产营销顾问工作，甲、乙双方确认其工作成果，并按照原合同的约定支付相应的顾问费用。
3、甲、乙双方同意，终止原合同后，丙方不再承担任何与原合同有关的责任和义务。
一、填空题（每空1分，共30分）1. 水泥磨内温度高时，易使生产出的水泥产生假凝, 其现象原因是（石膏脱水）。
2. 产品的细度要求越高，磨机的产量越（低）。
3. 硅酸盐水泥熟料煅烧的理论熟耗范围（1630-1800kJ/kg）。
4. 经过固相反应生成的熟料矿物有( C2S)、(C3A) 、(C4AF) 。
5. 生料的质量包括(生料的化学成分)、(生料细度)、(生料综合水分)。
6. 凡以适当成分的生料，烧至部分熔融所得的以硅酸钙为主要成分的矿物质，称为（硅酸盐水泥熟料）。
7. 通用硅酸盐水泥按混合材的品种和掺量分为（硅酸盐水泥）、（普通硅酸盐水泥）、（矿渣硅酸盐水泥）、（火山灰质硅酸盐水泥）、（粉煤灰硅酸盐水泥）和（复合水泥）。
8. 水泥的细度以比表面积表示，其值不小于（300m2/kg）；若以筛余表示，其80μm方孔筛筛余不大于（ 10%）或45μm方孔筛筛余不大于（ 30%）。
9. 生料气力均化系统分（间歇式）和（连续式）两种。
10. 通用水泥中掺加混合材的作用是（改善水泥性能) ，（调节强度等级），（提高水泥产量）。
11. 当熟料KH=1时，则熟料矿物组成为（C3S），（C3A），（C4AF）。
12. 窑外分解技术通常是指在悬浮预热器与回转窑之间增设一个(分解炉) ，在其中加入（ 50-60% ）的燃料，使生料粉基本上（分解）以后入窑，使窑的生产效率大幅度提高。
二、单项选择题（每题1分，共10分）1. 分解炉、预热器漏风过大，将使单位热耗（A ）。
A. 增大B. 不变C. 下降D. 先增加，再减小2. 分解炉中物料与气流温度差很小的原因是（B）。
A. 炉内燃烧温度低B. 气固相传热面积大，热量被物料吸收C. 入炉料温本来就高D. 炉内煅烧温度适中3. 如下粉碎机械粉碎比最大的是(C ) 。
A. 颚式破碎机B. 锤式破碎机C. 反击式破碎机D. 球磨机4. 矿渣水泥与强度等级相同的硅酸盐水泥相比，其早期强度(C) 。
水泥工艺学习题一、名词解释：（12分）1、水泥安定性：标志水泥在凝结硬化后是否会因体积膨胀、开裂或弯曲而造成结构破坏。
2、矿化剂：一些外加物质在煅烧过程中加速熟料矿物的形成，而本身不参加反应或只参加中间物的反应3、硬化：水泥加水拌和到水泥浆完全失去可塑性，并产生一定的机械强度。
一、填空题：（39分）1、煤的工业分析项目包括，，，，四项总和为。
2、硅酸盐水泥熟料中的称为硅酸盐矿物称为熔剂矿物。
3、硅酸盐水泥的强度主要是由、、三种水化产物提供的。
4、影响水泥强度的主要因素有、、及。
5、硅酸盐水泥熟料主要由四种氧化物组成，通常在熟料中占以上。
6、水泥按其用途和性能分为、、等三类。
7、道路水泥中铝酸三钙的含量，铁铝酸四钙的含量。
8、窑外分解窑熟料中f—CaO含量的控制指标是。
9、生料磨配料一般有和两种，新型干法厂采用的是，其特点是。
10、水泥生产中石膏可以有三种用途，和。
11、窑外分解窑入窑碳酸盐分解率一般为，入窑物料的煅烧经历了、、、四个过程。
12、目前水泥企业最常用的铁质校正原料是，俗称，它是经过煅烧脱硫后的工业废渣。
13、原料预均化的原理可概括为，一般变异系数为时应考虑原料的预均化。
14、石灰石原料进厂后，每批都应进行、含量的测定，或作。
二、判断题（正确的打“√”错误的打“×”）（10分）1、矿渣水泥中粒化高炉矿渣的掺量使20~40%。
（）2、熟料石灰饱和系数越高，熟料质量越好，在生产中应尽可能提高熟料的石灰饱和系数。
（）3、慢冷时，熟料中C3A、C3S的含量高。
（）4、在矿渣硅酸盐水泥的技术要求中有：水泥中MgO的含量不得超过5% ，SO3含量不得大于4.0% 。
（）5、水泥的耐久性主要决定于水化产物中氢氧化钙的含量。
（）6、某厂生产一编号的水泥各龄期的强度都符合国家标准对该标号水泥所规定的指标，但富裕强度不够，也可算是合格产品。
（）7、熟料易结大块主要是由于液相多和AL203含量高造成的。

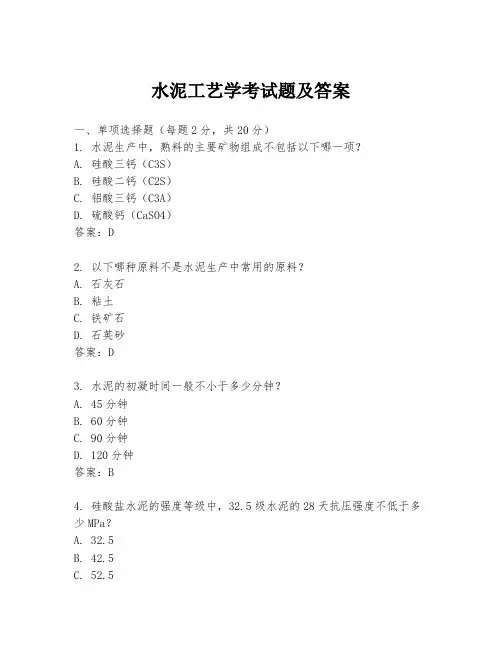

水泥工艺学考试题及答案一、单项选择题（每题2分，共20分）1. 水泥生产中，熟料的主要矿物组成不包括以下哪一项？A. 硅酸三钙（C3S）B. 硅酸二钙（C2S）C. 铝酸三钙（C3A）D. 硫酸钙（CaSO4）答案：D2. 以下哪种原料不是水泥生产中常用的原料？A. 石灰石B. 粘土C. 铁矿石D. 石英砂答案：D3. 水泥的初凝时间一般不小于多少分钟？A. 45分钟B. 60分钟C. 90分钟D. 120分钟答案：B4. 硅酸盐水泥的强度等级中，32.5级水泥的28天抗压强度不低于多少MPa？A. 32.5B. 42.5C. 52.5D. 62.5答案：A5. 以下哪种水泥适用于大体积混凝土工程？A. 普通硅酸盐水泥B. 矿渣硅酸盐水泥C. 火山灰质硅酸盐水泥D. 粉煤灰硅酸盐水泥答案：B6. 以下哪种水泥具有较好的抗硫酸盐侵蚀性能？A. 普通硅酸盐水泥B. 矿渣硅酸盐水泥C. 火山灰质硅酸盐水泥D. 粉煤灰硅酸盐水泥答案：B7. 水泥的终凝时间一般不长于多少分钟？A. 180分钟B. 240分钟C. 300分钟D. 360分钟答案：B8. 以下哪种水泥适用于冬季施工？A. 普通硅酸盐水泥B. 矿渣硅酸盐水泥C. 火山灰质硅酸盐水泥D. 粉煤灰硅酸盐水泥答案：A9. 水泥的安定性不良会导致哪种现象？A. 强度降低B. 体积膨胀C. 颜色变暗D. 表面粗糙答案：B10. 以下哪种水泥适用于海洋工程？A. 普通硅酸盐水泥B. 矿渣硅酸盐水泥C. 火山灰质硅酸盐水泥D. 粉煤灰硅酸盐水泥答案：B二、多项选择题（每题3分，共15分）1. 水泥生产过程中，以下哪些因素会影响水泥的强度？A. 熟料的矿物组成B. 熟料的烧成温度C. 熟料的冷却速度D. 混合材料的种类和比例答案：ABCD2. 以下哪些措施可以提高水泥的抗硫酸盐侵蚀性能？A. 使用抗硫酸盐水泥B. 减少水泥中的C3A含量C. 增加水泥中的C2S含量D. 使用矿渣作为混合材料答案：ABCD3. 水泥的凝结时间受哪些因素影响？A. 水泥的品种B. 环境温度C. 搅拌时间D. 水泥的细度答案：ABCD4. 以下哪些因素会影响水泥的安定性？A. 熟料的烧成制度B. 熟料的冷却速度C. 混合材料的种类和比例D. 水泥的储存条件答案：ABCD5. 水泥的抗冻性能受哪些因素影响？A. 水泥的品种B. 环境温度C. 混凝土的密实度D. 混凝土的养护条件答案：ABCD三、简答题（每题5分，共20分）1. 简述水泥生产中熟料的烧成过程。
1.急冷对熟料质量有何作用？答：（要点）防止C3S晶体长大而强度降低且难以粉磨，防止C3S分解和C2S的晶型转变使熟料强度降低，减少MgO晶体析出,使其凝结于坡璃体中，避免造成水泥安定性不良，减少C3A晶体析出，不使水泥出现快凝现象,并提高水泥的抗硫酸热性能，使熟料产生应力，增大熟料的易磨性，急冷汪可以收回热■,提高热的利用率.2.影响碳酸钙分解速度的因素有哪些？答：（要点）（1）石灰石原料的特性；｛2｝生料细度和颗粒级配；（3）生料总浮分散程度；（4）温度；（5）窑系统的CO2分压；（6）生料半粘土组分的性质.3.规定水泥的初凝时间和终凝时间各有什么作用？答：（襄点）初凝时间：满足水泥浆搅拌，浇注成型所需时间.终凝时间：保证成型后尽快具有强度，保证施工进度.4.提高水泥粉磨产质■的主要措施有哪些？答：（要点）降低熟料粒度，改善熟料易磨性，降低熟料和磨内温度，加强磨内通风，选粉效率与循环负荷合理配合.5.确定硅酸瑟水泥中的石膏掺入量时应考虑的那些因素?答：（鬟点）熟料中C3A和R20的含■,熟料中S03含景，水泥中混合材掺入量，水泥细度.6.预分解窑系统的传热方式有哪几种?答：（要点）辐射、对流、传导、料气混合悬浮传热和分黑传热。
7.历究熟料旷物特性的目的是什么？答：（襄点）掌5S矿物特性与水泥性能的关系，设计合理的配料方案，提高水泥质量，开发水泥品种.8.降低熟料中f-CaO的措施有哪些？答：（要点）选择结晶物质少的原料，配料合理，提高生料质量，加强垠烧，急冷、增加混合材楼I1.9.什么是快凝？什么是假凝？二者有什么区别？答：（襄点）快凝：水泥加水后，浆体迅速形成不可逆固化现象,浆体已产生一定强度，更新搅拌并不能使其像豆塑性.假凝：水泥加水后几分钟内即出现的固化.发热IJ不大，经剧烈搅拌,水泥浆又可恢复塑性，并达到正常凝结.对强度无影响，但影响施工.10.降低f-CaO的工艺措施有哪些？答：（要点）（1）配料要合理，KH不要太高。
水泥工艺知识考试题单位名称：＿＿＿＿＿＿姓名：＿＿＿＿＿一填空题（30分每空1分）1、回转窑一般分为（）、( )、( )、( )四个带。
2、水泥熟料中的主要矿物是( )、( )、( )、 ( )。
3、旋风筒的主要作用是( )和( )。
4、新型干法水泥熟料生产线的最主要的五种工艺设备是( )、( )、( )、( )和( ) 。
5、水泥厂工艺流程分为（）、（）、（）三个阶段。
6、生料在煅烧过程中的物理和化学变化有以下五部过程（）、（）、（）、（）和（）。
7、增湿塔的主要功能是（）和（）。
8、熟料质量主要控制指标（）、（）。
9、风机叶轮旋转方向反了以后，会影响风机的（）和（）10、山水集团的水泥品牌是（）。
二判断题（10分每个2分）1、下列哪个不是生料的主要化学成分（）A、CaOB、SiO2C、Fe2O3D、MgO2、液压挡轮的作用是（）A、支撑窑体B、控制窑体上窜下动C、对窑体起传动作用3、下列哪项不是预热器的主要功能（）A、预热B、分解C、烧成4、下面那一种不是表示水泥细度的方式（）A、筛余量B、比表面积C、流动度D、颗粒级配等方法。
5、下面哪一项不符合标准规定或混合材掺加量超过重大限量和强度低于商品强度等级规定的指标时称为不合格品。
（）A、细度B、终凝时间C、烧失量D、初凝时间三、判断题（18分每个3分）1．电机功率较大的设备电机一次启动不起来应立即启动一次。
( )2．物料温度对磨机台时没有影响,粒度对磨机台时有影响。
( ) 3．系统漏风可致使系统气体温度降低，导致煤耗增加，但对系统电耗没有影响。
（）4．磨机循环负荷率是指选粉机的回粉量粗粉与成品量之比。
（）5．磨机产量低，产品细度粗，一般是装载量不足所造成的。
（）6．罗茨风机是一种定容式风机，只要不超过额定风压，其输出的风量是一定的。
（）四、简答题：（共24分每题8分）1、什么是水泥？2、新型干法水泥生产优点是什么？3、何种情况下水泥被定为废品？五、计算题（18分）1．我公司某水泥磨取样检测细度，出磨物料细度22％，回粉细度35％，成品细度2.0％，请计算该磨系统的选粉效率和循环负荷。
熟料急冷的作用：1）防止C3S的分解2）防止β-C2S转化为г-C2S3）使MgO来不及结晶而存在于玻璃体中4）使C3A主要呈玻璃体,增强水泥的抗硫酸盐性5）急冷熟料的玻璃体含量较高，改善熟料的易磨性熟料的冷却有以下作用。
1、改善熟料的质量2、回收余热3、有利于熟料的输送、储存和粉磨碱对熟料煅烧的影响1）形成结皮，严重时会出现堵塞现象2）碱含量高时会出现煅烧困难、同时碱和熟料矿物反应生成含碱矿物和固溶体KC23S12和NC8A33)Na2SO4和K2SO4同时存在时造成飞砂严重4）立窑中造成βC2S粉化成γC2S5）由于碱易生成钾石膏(K2SO4.CaSO4.H20)，使水泥库结块和造成水泥快凝6）发生“碱-集料反应”2.石膏的缓凝机理石膏在Ca(OH)2饱和溶液中与C3A作用生成细颗粒的钙矾石覆盖于C3A颗粒表面形成一层薄膜，阻止水分子及离子的扩散，从而延缓水泥颗粒特别是C3A的继续水化。
随着扩散作用缓慢进行，在C3A表面又形成钙矾石，由于固相体积增加，产生结晶压力达到一定数值，使钙矾石薄膜局部胀裂，而使水化继续进行。
接着又生成钙矾石，直至溶液中SO42-离子消耗完为止。
因此，石膏的缓凝作用是在水泥颗粒表面形成钙矾石保护膜，阻碍水分子等移动的结果。
石膏的适宜掺入量在日常生产中，用同一熟料掺加各种百分比的石膏，分别磨到同一细度，进行凝结时间、不同凝期（1d、3d、7d 、28d、90d）的强度等性能试验，然后根据所得的强度和SO3含量的关系曲线，结合各凝期情况综合考虑，选择凝结时间正常时能达到最高强度的SO3掺量，即为石膏最佳掺量硫酸盐侵蚀由于硫酸钠，硫酸钾等多种硫酸盐都能与浆体所含的氢氧化钙作用生成硫酸钙，再和水化铝酸钙反应而生成钙矾石，从而使固相体积增加很多，分别为124％和94％，产生相当的结晶压力，造成膨胀开裂以及毁坏。
镁盐侵蚀首先与浆体中的Ca(OH)2生成的氢氧化镁，氢氧化镁溶解度极小，极易从溶液中沉淀出来，从而使反应不断向右进行。
而且，氢氧化镁饱和溶液的PH值只为10.5，水化硅酸钙不得不放出石灰，以建立使其稳定存在所需的PH值。
但是硫酸镁又与放出的氧化钙作用，如此连续进行，实质上就是硫酸镁使水化硅酸钙分解。
同时，Mg2+离子还会进入水化硅酸钙凝胶，使其胶结性能变差，而且在氢氧化镁的饱和溶液中，水化硫铝酸钙也并不稳定。
因此，除产生硫酸盐侵蚀外，还有Mg2+离子的严重危害，常称为“镁盐侵蚀”。
两种侵蚀的最终产物是石膏，难溶的氢氧化镁，氧化硅及氧化铝的水化物凝胶。
三、硅酸盐水泥的水化1、钙矾石形成期C3A率先水化。
在石膏存在的条件下，迅速形成钙矾石，这是导致第一放热峰的主要因素。
2、C3S水化期C3S开始迅速水化，大量放热，形成第二个放热峰。
有时会有第三放热峰或在第二放热峰上出现一个“峰肩”，一般认为是由于钙矾石转化成单硫型水化硫铝(铁)酸钙而引起的。
当然，C2S和铁相亦以不同程度参与了这两个阶段的反应，生成相应的水化产物。
3、结构形成和发展期放热速率很低并趋于稳定，随着各种水化产物的增多，填入原先由水所占据的空间，再逐渐连接并相互交织，发展成硬化的浆体结构。
提高水泥抗蚀性的措施1.调整硅酸盐水泥熟料的矿物组成：减少水泥熟料中的C3S含量可提高抗淡水溶淅能力，也可以改善其抗硫酸盐性能，减少熟料中C3A含量，而增加C4AF含量，也可以提高抗硫酸盐性能。
2.在硅酸盐水泥中掺混合材：在硅酸盐水泥中掺入火山灰质混合材能提高混泥土致密度，减少侵蚀介质的渗入量。
3.提高混凝土致密度：混泥土越之迷，侵蚀介质就越难渗入，被侵蚀的可能性就越小。
掺混合材的硅酸盐水泥的水化硬化硅酸盐熟料首先与水作用，生成水化硅酸钙、水化铝酸钙、水化铁酸钙和氢氧化钙等。
这些水化产物的性质与纯硅酸盐水泥水化产物的性质是相同的。
然后，生成的氢氧化钙再与活性混合材(火山灰)中的活性组分SiO2、Al2O3反应或作为(矿渣)的碱性激发剂，解离玻璃体结构，使玻璃体中Ca2+、AlO45-、A13+、SiO44+ 离子进入溶液，生成低碱度的水化硅酸钙、水化铝酸钙。
在有石膏存在时，还生成水化硫铝(铁)酸钙。
由于这些水泥中熟料含量相对减少，又有相当多的混合材与氢氧化钙作用，故与硅酸盐水泥相比，水化产物的酸度即钙硅比等一般要低些，其C—S—H凝胶主要为C—S—H(Ⅰ)。
另外，氢氧化钙含量也相对减少。
当混合材掺量较多时，水化后期可能不存在氢氧化钙。
据认为，火山灰质硅酸盐水泥最终水化产物是C—S—H(Ⅱ)为主的水化硅酸钙凝胶，其次是水化铝酸钙与水化铁酸钙形成的固溶体，以及水化硫铝酸钙。
粉煤灰水泥的水化硬化过程与火山灰水泥尤为相似。
只不过粉煤灰的球形玻璃体比较稳定，表面又相当致密，水化速度慢。
水泥水化7d后的粉煤灰颗粒表面几乎没有变化，直至28d，才能见到表面开始初步水化，略有凝胶状水化物出现，水化90d后，粉煤灰颗粒表面才开始生长大量水化硅酸钙凝胶。
矿渣水泥最终水化产物主要是水化硅酸钙凝胶、钙矾石、水化铝酸钙及其固溶体、少量氢氧化钙等。
一、定义与代号1、硅酸盐水泥凡是由硅酸盐水泥熟料、0~5%石灰石或粒化高炉矿渣、适量的石膏磨细制成的水硬性胶凝材料，称为硅酸盐水泥，即国外通称的波特兰水泥。
硅酸盐水泥分为两种类型：不掺混合材的称为Ⅰ型硅酸盐水泥，代号P·Ⅰ。
在硅酸盐水泥熟料粉磨时掺加不超过水泥质量5% 石灰石或粒化高炉矿渣混合材料的称为Ⅱ型硅酸水泥，代号P·Ⅱ。
2、普通硅酸盐水泥凡是由硅酸盐水泥熟料、6%~15%混合材料、适量石膏磨细制成的水硬性胶凝材料，称为普通硅酸盐水泥(简称普通水泥)，代号P．O。
掺活性混合材料时，最大掺入量不得超过15%．其中允许用不超过水泥质量5%的窑灰或不超过水泥质量10%的非活性混合材料来代替。
掺非活性混合材料时最大掺量不超过水泥质量10%。
活性混合材料活性混合材指本身不与水反应，加入激发剂后，在激发剂与水作用下发生反应产生强度。
碱性激发剂：CaO、Ca(OH)2等硫酸盐激发剂：CaSO4等矿物外加剂：矿渣、粉煤灰、火山灰非活性混合材料：不管在任何情况下都不发生反应，只能作为填料作用。
二、强度等级硅酸盐水泥的强度等级制分为42.5、42.5R、52.5、52.5R、62.5、62.5R。
普通硅酸盐水泥的强度等级分为32.5、32.5R、42.5、42.5R、52.5、52.5R。
注：R型水泥属于快硬型，对其3d强度有较高的要求。
三、技术要求1、不溶物：Ⅰ型硅酸盐水泥不溶物不超过0.75%。
Ⅱ型硅酸盐水泥中不溶物不得超过1.50%。
2、氧化镁：水泥中氧化镁含量不超过5.0%。
如果水泥压蒸安定性试验合格，则水泥中氧化镁含量允许放宽到6.0%。
3、三氧化硫：水泥中SO3含量不得超过3.5%。
4、烧失量：Ⅰ型硅酸盐水泥中烧失量不得大于3.0%，Ⅱ型硅酸盐水泥中烧失量不得大于3.5%。
普通水泥中烧失量不得大于5.0%。
5、细度：硅酸盐水泥比表面积大于300㎡/kg，普通水泥80μm方孔筛筛余不得超过10.0%。
6、凝结时间：硅酸盐水泥初凝不得早于45min，终凝不得迟于390min。
普通水泥初凝不得早于45min，终凝不得迟于10h。
1.废品：凡氧化镁、三氮化硫、初凝时间、安定性中任何一项不符合本标准规定时，均为废品。
2.不合格品：凡细度、终凝时间、不溶物和烧失量中的任何一项不符合本标准规定或混合材料掺加量超过最大限量和强度低于商品标号规定的指标时称为不合格品。
水泥包装标志中水泥品种、标号、工厂名称和出厂编号不全的也属于不合格品。
一、硅酸三钙C3S是硅酸盐水泥熟料的主要矿物。
其含量通常为50%左右，有时甚至高达60％以上。
纯C3S只有在2065～1250℃温度范围内才稳定。
在2065℃以上不一致熔融为CaO和液相；在1250℃以下分解为C2S和CaO，但反应很慢，故纯C3S在室温可呈介稳状态存在。
1、C3S的多晶现象：C3S有三种晶系七种变型：R型为三方晶系，M型为单斜晶系，T型为三斜晶系，这些变型的晶体结构相近。
但有人认为,R型和M‖型的强度比T型的高。
纯C3S在常温下，通常只能为三斜晶系(T型)，如含有少量MgO、AI2O3、Fe2O3、SO3、ZnO、Cr2O3、R2O等氧化物形成固溶体则为M型或R型。
由于熟料中C3S总含MgO、AI2O3、Fe2O3以及其他氧化物，故阿利持通常为M型或R型。
据认为煅烧温度的提高或煅烧时间的延长也有利于形成M型或R型。
C3S强度高的条件：（1）高温型的C3S，（2）几何轴比大（L/B≥2～3)，（3）矿物分布均匀，界面清晰，阿利特晶形完整．C3S的显微特征：纯C3S为白色，密度为3.14g／㎝3．其晶体截面为六角形或棱柱形。
单斜晶系的阿利特单晶为假六方片状或板状。
在阿利特中常以C2S和CaO的包裹体存在。
A矿有时呈环带结构，这是它形成固溶体的特征，不通带的部位组成不同。
2、C2S的显微特征贝利特为单斜晶系，呈棱柱状或板状。
在硅酸盐水泥熟料中常呈圆粒状，这是因为贝利特的棱角巳溶进液相而其余部分未溶进液相之故。
已全部溶进液相而在冷却过程中结晶出来的贝利特则可以自行出现而呈其他形状。
在反射光下，正常温度烧成的熟料中，贝利特有交叉双晶条纹，而烧成温度低冷却慢者，则呈现平行双晶条纹。
结晶完善的C3A常呈立方、八面体或十二面体。
但在水泥熟料中其形状随冷却速率而异。
氧化铝含量高而慢冷的熟料，才可能结晶出完整的大晶体，一般则溶入玻璃相或呈不规则微晶析出。
C3A水化迅速，放热多，凝结很快，若不加石膏等缓凝别，易使水泥急凝；硬化快，强度3d内就发挥出来，但绝对值不高，以后几乎不增长，甚至倒缩。
干缩变形大．抗硫酸盐性能差。
C3A在熟料中的潜在含量为7%～15%。
纯C3A为无色晶体，密度为3.04g／cm3，熔融温度为1533℃．反光镜下，快冷呈点滴状，慢冷呈矩形或柱形。
因反光能力差，呈暗灰色，故称黑色中间相。
游离氧化钙是指经高温煅烧而仍未化合的氧化钙，也称游离石灰。
经高温煅烧的游离氧化钙结构比较致密，水化很慢，通常要在3d后才明显．水化生成氢氧化钙体积增加97.9%，在硬化的水泥浆中造成局部膨胀应力。
随着游离氯化钙的增加，首先是抗折强度下降，进而引起3d以后强度倒缩，严重时引起安定性不良。
我国回转窑一般控制在1.5%以下，而立窑在2.5%以下。
方镁石是指游离状态的MgO晶体。
它以下列三种形式存在于熟料中：1）溶解于C4AF,C3S中形成固溶体; 2)溶于玻璃体中;3)以游离状态的方镁石形式存在。
硅率除了表示熟料的SiO2与AI2O3和Fe2O3的质量百分比外，还表示了熟料中硅酸盐矿物与溶剂矿物的比例关系，相应地反映了熟料的质量和易烧性。
