奥的斯机电GECB调试 下

西子奥的斯G E C B调试下Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】【西子奥的斯】G E C B调试资料（下）2014-04-062?备注系统惯量自学习说明注意：OVF2B系列变频器支持系统惯量自学习功能，OVF3B系列变频器不支持系统惯量自学习功能。

对于无齿轮系统，变频器可以进行系统惯量自学习。

具体步骤如下：1.电梯上电，将电梯召唤到最低层，然后激活CHCS和DDO开关。

2.进入变频器M-3-2菜单，翻到”selftune0/1”参数，其默认值为0，将其改为1。

3.进入变频器M-7-3菜单，按“go-on”启动测试。

4.按照服务器菜单上提示的信息，使用CCTL按钮，让电梯上行到顶层，然后按照提示使用CCBL按钮，让电梯下行到底。

5.重复步骤4，直到提示完成，服务器菜单会显示‘InertiaTuning/CompleteHit>’（惯量整定/已完成），请按下一步。

6.然后服务器会显示‘HitEntrtoSave’，按“shift+确定”将整定的结果保存到存储器。

否则，按“module,functionorset”键将中断操作，整定的结果不会保存到存储器。

但是可以手动将整定的结果输入到M-3-1的参数中。

7.然后返回变频器M-3-2菜单，翻到”selftune0/1”参数，将其改由1改为0。

上行超速保护测试操作1.测试人员在机房测试上行超速，电梯正常运行到底层，并置于DDO、CHCS状态。

2.将电梯置于ERO检修状态，打开限速器外罩，便于直接观察到限速器开关动作和恢复。

3.修改参数，使电梯运行速度超过限速器动作速度。

以电梯额定速度1m/s,主机额定转速95rpm为例，假设限速器动作速度为额定速度的115%,更改以下参数使电梯正常运行速度达到1.2m/s(120%)。

服务器连接GECB，访问变频器菜单，设置如下参数：<M-2-3-1>DutySpeed=1.2m/sRatedrpm=114rpm?（=95*1.2）<M-2-3-4>RatedMotorrpms=114rpm?（=95*1.2）<M-2-3-5>NomSpeedmm/s=1.2m/s服务器访问GECB菜单，确认：<M-1-1-3-1-1>CR-DIR=0?（电梯向下复位）4.上下检修运行电梯，确认检修运行正常后，将电梯停在脱离1LS区域并切换到正常运行状态，使电梯复位到底层（电梯或将就近平层）、停车。

ACD2 MR调试手册西子奥的斯电梯有限公司文件编号：ACD2 MR_SUR_ZHFIM 工地调试文件Pack 原始会签记录编制李山校对卢翊批准刘祖斌部门SIT 部门SIT 部门SIT日期2011-3-1 日期2011-3-30 日期2011-5-10AUTH. CAL9157部件版本部件名称硬件版本软件版本备注GECB-AP DAA26800AY GAA30780DAK 或更高控制柜控制板GDCB A_A26800AKT1/2 AAA30924CAH 或更高OVF2B系列变频器主板DCPB KCA26800ABS4 AAA31400AAC or higher OVF3B系列变频器主板FIM 工地调试文件Pack更改记录序号更改PC 更改内容描述更改日签名1 CAL9157 首次归档2011-05-05 苏小磊234567891011121314151617181920This work and the information it contains are the property of Xizi Otis Elevator Company (“XOEC”). It is delivered to others on the express condition that it will be used only for, or on behalf of, XOEC; that neither it nor the information it contains will be reported or disclosed, in whole or in part, without the prior written consent of XOEC, and that on demand it and any copies will be promptly returned to XOEC.FIM 工地调试文件Pack目录1控制系统概述 (5)2检修模式运行条件检查 (6)3检修运行变频器设置 (8)4GECB参数设置 (15)5检修运行 (26)6井道位置信号确认 (26)7井道位置自学习 (28)8远程站调整及检查 (31)9门检测运行（DCS） (31)10正常运行 (32)11故障排除 (34)12备注 (45)13常见问题处理 (46)14特殊功能设置 (48)FIM工地调试文件Pack1控制系统概述ACD2 MR 控制系统引用了OTIS 的GCS （全球控制系统）中的GECB 控制板作为电梯控制系统的核心，充分吸收了OTIS 技术，利用OTIS 高可靠性的串行通讯系统及CANBUS 通讯技术，将电梯的各个部件紧密的连在一起。

2 检修运行确认控制柜的紧急电动运行开关处于INS状态。

再用服务器确认安全及门锁接通的情况下，按下UP按钮，抱闸应打开，电梯上行。

按下DOWN按钮，抱闸应打开，电梯下行。

注意:当每次上电后，第一次运行前，REGEN变频器会自动执行编码器定位操作。

在这个过程中主机会发出一种“呜”的声音并持续几秒钟，这个过程被认为是正常的。

如果检修运行开始，主机猛动一下就急停，察看变频器的故障记录（M-1-2-2-1进入）里显示“501 Pos Tracking”或“502 Vel Tracking”或“100Inv SW Oct”故障，通常为相序不正确造成，可以更换主机相序或者更改变频器“Motor Phase 0/1”来解决。

在确认转动速度与转动方向以及变频器输出电流都正常的情况下，把钢丝绳挂上曳引轮，使电梯在挂上钢丝绳的情况下检修运行，分别按下DOWN和UP按钮持续5~10秒，确认运行正常。

用轿顶的检修按钮进行检修运行2.1.1 把轿顶上的检修开关由NOR拨至INS位置。

2.1.2 同时按住检修盒的U和C按钮，确认电梯向上运行。

2.1.3 同时按住检修盒的D和C按钮，确认电梯向下运行。

2.1.4 如果电梯运行方向相反，请修改Car Dir 0/1（出厂设置是0）3 井道位置信号确认井道开关的调整根据下表调整井道极限开关的距离（这些距离的允许误差不能超过20毫米。

数值前面的正负号是这样确定的：以电梯在上、下终端楼平层位置为基准，在导轨处作一记号表示0毫米。

对于顶楼，正号表示在此记号之上，负号表示在此记号之下。

对于底楼，正号表示在此记号之下，负号表示在此记号之平层装置调整调整4个平层光电开关的位置（UIS：上平层光电开关；1LV/2LV：门区光电；DIS下平层光电开关），使它们距离依次为100mm、30mm、100mm，并且都垂直，确保光电开关的安装顺序从上到下依次为UIS、1LV、2LV、DIS（4个感应器都是NO型的，对应插件分别是CJ18 CJ13 CJ14 CJ15）。

ACD2MR调试手册西子奥的斯电梯有限公司文件编号：ACD2MR_SUR_ZH10正常运行3211故障排除3412备注4513常见问题处理4614特殊功能设置471?控制系统概述ACD2MR控制系统引用了OTIS的GCS（全球控制系统）中的GECB控制板作为电梯控制系统的核心，充分吸收了OTIS技术，利用OTIS高可靠性的串行通讯系统及CANBUS 通讯技术，将电梯的各个部件紧密的连在一起。

驱动部分采用OTIS最新的能源再生变频器，硬软件系统专为驱动永磁同步无齿轮主机设计。

技术概要图表12?U、V、W）。

根据CAN通讯网络结构要求，需将GECB设置成为CAN通讯网络的节点，请GECB板拨码开关SW5拨在“ON”的位置。

绝缘检查脱开接地线和HL的连接，拔出GECB和变频器上的所有插件，把所有门区、召唤、指令和显示信号相关插件拔出，将所有的空气开关都置于“OFF”位置，用绝缘表测量地线和HL、电源线、电机动力线、安全回路、控制回路、抱闸线圈、门机、照明两端的绝缘电阻值，GECB和变频器上的插件。

注意:在测试绝缘电阻时，务必将电子板上的插头取下，否则有可能损坏电子板。

电压检查断开配电箱中主电源、轿厢和井道照明电源开关以及控制柜内所有空气开关，并将GECB 以及变频器上的所有插件拔下，再将紧急电动运行盒上的运行方式旋扭打到EROR模式。

用电表确认配电箱中每相电压范围应在380V±5%，合上配电箱的主电源开关。

之间及*1：请不要随意修改MotorType参数，因为如果该参数更改其它相关主机参数都将全部被更改。

*2：LoadWeighType根据称重类型设置，使用开关量称重装置，选择类型3。

1?GECB参数设置（详细参数请参考GECB安装参数和I/O说明注解）。

西子奥的斯G E C B调试资料(总56页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除ACD2 MR调试手册西子奥的斯电梯有限公司目录1控制系统概述52检修模式运行条件检查63检修运行变频器设置84GECB参数设置155检修运行266井道位置信号确认267井道位置自学习288远程站调整及检查319门检测运行（DCS）3110正常运行3211故障排除3412备注4513常见问题处理4614特殊功能设置471?控制系统概述ACD2 MR控制系统引用了OTIS的GCS（全球控制系统）中的GECB控制板作为电梯控制系统的核心，充分吸收了OTIS技术，利用OTIS高可靠性的串行通讯系统及CANBUS通讯技术，将电梯的各个部件紧密的连在一起。

驱动部分采用OTIS最新的能源再生变频器，硬软件系统专为驱动永磁同步无齿轮主机设计。

技术概要ACD2 MR控制系统配置图如下：图表 1技术文件各子系统技术参考文件：2?检修模式运行条件检查提示：在动慢车之前，所有的机械部件都已经调试完成，具体请参考相关安装指导书。

控制柜检查打开控制柜的门，检查是否有连接处松动和元件损坏，保管好随机资料，更换已损坏的部件，紧固控制柜中所有连接处。

紧固时请特别注意电源线、动力线（控制柜中的U、V、W与主机的U、V、W一一对应，根据电气原理图确定变频器至主机的联接电缆是否需要采用屏蔽线）。

接线检查按接线图，检查PVT线、随行电缆的临时接线、限位开关的临时接线，检查每个设备的接地线是否可靠接地。

GECB板的接地螺丝必须可靠接地。

CAN通讯设置检查根据CAN通讯网络结构要求，需将GECB设置成为CAN通讯网络的节点，请GECB板拨码开关SW5拨在“ON”的位置。

绝缘检查脱开接地线和HL的连接，拔出GECB和变频器上的所有插件，把所有门区、召唤、指令和显示信号相关插件拔出，将所有的空气开关都置于“OFF”位置，用绝缘表测量地线和HL、电源线、电机动力线、安全回路、控制回路、抱闸线圈、门机、照明两端的绝缘电阻值，确保绝缘电和变频器上的插件。

ACD2MR调试手册西子奥的斯电梯有限公司文件编号：ACD2MR_SUR_ZH10正常运行3211故障排除3412备注4513常见问题处理4614特殊功能设置471?控制系统概述ACD2MR控制系统引用了OTIS的GCS（全球控制系统）中的GECB控制板作为电梯控制系统的核心，充分吸收了OTIS技术，利用OTIS高可靠性的串行通讯系统及CANBUS 通讯技术，将电梯的各个部件紧密的连在一起。

驱动部分采用OTIS最新的能源再生变频器，硬软件系统专为驱动永磁同步无齿轮主机设计。

技术概要图表12?U、V、W）。

根据CAN通讯网络结构要求，需将GECB设置成为CAN通讯网络的节点，请GECB板拨码开关SW5拨在“ON”的位置。

绝缘检查脱开接地线和HL的连接，拔出GECB和变频器上的所有插件，把所有门区、召唤、指令和显示信号相关插件拔出，将所有的空气开关都置于“OFF”位置，用绝缘表测量地线和HL、电源线、电机动力线、安全回路、控制回路、抱闸线圈、门机、照明两端的绝缘电阻值，GECB和变频器上的插件。

注意:在测试绝缘电阻时，务必将电子板上的插头取下，否则有可能损坏电子板。

电压检查断开配电箱中主电源、轿厢和井道照明电源开关以及控制柜内所有空气开关，并将GECB 以及变频器上的所有插件拔下，再将紧急电动运行盒上的运行方式旋扭打到EROR模式。

用电表确认配电箱中每相电压范围应在380V±5%，合上配电箱的主电源开关。

之间及*1：请不要随意修改MotorType参数，因为如果该参数更改其它相关主机参数都将全部被更改。

*2：LoadWeighType根据称重类型设置，使用开关量称重装置，选择类型3。

1?GECB参数设置（详细参数请参考GECB安装参数和I/O说明注解）。

ACD2 MR调试手册西子奥的斯电梯有限公司文件编号：ACD2 MR_SUR_ZH原始会签记录AUTH. CAL9157部件版本更改记录This work and the information it contains are the property of Xizi Otis Elevator Company ("XOEC"). Itis delivered to others on the express condition that it will be used only for, or on behalf of, XOEC; that neither it nor the information it contains will be reported or disclosed, in whole or in part, without theprior written consent of XOEC, and that on demand it and any copies will be promptly returned to XOEC.目录1控制系统概述 (5)2检修模式运行条件检查 (6)3检修运行变频器设置 (8)4GECB参数设置 (15)5检修运行 (26)6井道位置信号确认 (26)7井道位置自学习 (28)8远程站调整及检查 (31)9门检测运行（DCS） (31)10正常运行 (32)11故障排除 (34)12备注 (45)13常见问题处理 (46)14特殊功能设置 (47)1. 控制系统概述ACD2 MR控制系统引用了OTIS的GCS（全球控制系统）中的GECB控制板作为电梯控制系统的核心，充分吸收了OTIS技术，利用OTIS高可靠性的串行通讯系统及CANBUS通讯技术，将电梯的各个部件紧密的连在一起。

驱动部分采用OTIS最新的能源再生变频器，硬软件系统专为驱动永磁同步无齿轮主机设计。

FIMFIM记录FIMFIM控制系统概述FIM技术文件FIM相关插件拔出，“OFF”位置，用绝缘表测量地线和HL、电源线、电机动力线、FIMDFC 门锁和安全链闭合DWFIMEncoder Type 1 合同编码器类型.FIMDZ in 1LS 1LS动作行程内的楼层数FIMTrack Error mm/s 100 用于设定主机速度反馈值和变频器FIMCnv Vmag Thrs PU 1.2 212故障限值FIMUIS offset mm -FIM110VDC抱闸时，设置为：1。

FIMLd0 主机d轴电感值（主机铭牌电感值）FIM1. SYSTEMFIM1. SYSTEMFIM2. OCSSFIM2. OCSSFIM3. GROUPFIM3. GROUPFIM5. DOORFIM5. DOORFIM8. EMERG.FIM9. SECURITYFIM10. TESTFIM11. TIMEFIM检修运行FIM平层装置调整备注：•有再平层和提前开门功能时，需要安装4个光电开关，光电类型为NO。

安装方式如上图所示。

FIM7.1.2 接通主电源开关。

检查确认变压器GECB的电压是正确的。

FIMFIMFIM远程站调整及检查FIM注意：如果楼层数比较高，DCS学习时间会比较长，可以将的”“ ”表示是虚拟门，设置完成后，将FIM称重装置调整FIMFIMTRANSITN当控制系统期望的光电传感器的on/off变换时，光电传感器没OVERDUEFIM故障代码备注FIM故障代码备注FIM故障代码备注FIM故障代码备注FIM故障代码备注FIM故障代码备注FIM事件备注FIM事件备注FIM事件备注FIM事件备注FIM 12 备注FIM<M-1-1-3-1-1> CR-DIR =0 （电梯向下复位）FIM13.4 RLV－再平层功能不工作。

A C D2M R调试手册西子奥的斯电梯有限公司文件编号：ACD2MR_SUR_ZH目录1控制系统概述52检修模式运行条件检查63检修运行变频器设置84GECB参数设置155检修运行266井道位置信号确认267井道位置自学习288远程站调整及检查319门检测运行（DCS）3110正常运行3211故障排除3412备注4513常见问题处理4614特殊功能设置471?控制系统概述ACD2MR控制系统引用了OTIS的GCS（全球控制系统）中的GECB控制板作为电梯控制系统的核心，充分吸收了OTIS技术，利用OTIS高可靠性的串行通讯系统及CANBUS通讯技术，将电梯的各个部件紧密的连在一起。

驱动部分采用OTIS最新的能源再生变频器，硬软件系统专为驱动永磁同步无齿轮主机设计。

技术概要ACD2MR控制系统配置图如下：图表1技术文件各子系统技术参考文件：2?检修模式运行条件检查提示：在动慢车之前，所有的机械部件都已经调试完成，具体请参考相关安装指导书。

控制柜检查打开控制柜的门，检查是否有连接处松动和元件损坏，保管好随机资料，更换已损坏的部件，紧固控制柜中所有连接处。

紧固时请特别注意电源线、动力线（控制柜中的U、V、W与主机的U、V、W一一对应，根据电气原理图确定变频器至主机的联接电缆是否需要采用屏蔽线）。

接线检查按接线图，检查PVT线、随行电缆的临时接线、限位开关的临时接线，检查每个设备的接地线是否可靠接地。

GECB板的接地螺丝必须可靠接地。

CAN通讯设置检查根据CAN通讯网络结构要求，需将GECB设置成为CAN通讯网络的节点，请GECB板拨码开关SW5拨在“ON”的位置。

绝缘检查脱开接地线和HL的连接，拔出GECB和变频器上的所有插件，把所有门区、召唤、指令和显示信号相关插件拔出，将所有的空气开关都置于“OFF”位置，用绝缘表测量地线和HL、电源线、电机动力线、安全回路、控制回路、抱闸线圈、门机、照明两端的绝缘电阻值，确保绝缘电阻值在规定值之内，重新接上地线和GECB和变频器上的插件。

奥的斯机电G E C B调试下集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]奥的斯机电GECB调试资料（下）系统惯量自学习说明注意：OVF2B系列变频器支持系统惯量自学习功能，OVF3B系列变频器不支持系统惯量自学习功能。

对于无齿轮系统，变频器可以进行系统惯量自学习。

具体步骤如下：1.电梯上电，将电梯召唤到最低层，然后激活CHCS和DDO开关。

2.进入变频器M-3-2菜单，翻到”self tune 0/1”参数，其默认值为0，将其改为1。

3.进入变频器M-7-3菜单，按“go-on”启动测试。

4.按照服务器菜单上提示的信息，使用CCTL按钮，让电梯上行到顶层，然后按照提示使用CCBL按钮，让电梯下行到底。

5.重复步骤4，直到提示完成，服务器菜单会显示‘Inertia Tuning /Complete Hit >’（惯量整定/已完成），请按下一步。

6.然后服务器会显示‘Hit Entr to Save’，按“shift+确定”将整定的结果保存到存储器。

否则，按“module, function or set”键将中断操作，整定的结果不会保存到存储器。

但是可以手动将整定的结果输入到M-3-1的参数中。

7.然后返回变频器M-3-2菜单，翻到” self tune 0/1”参数，将其改由1改为0。

上行超速保护测试操作1.测试人员在机房测试上行超速，电梯正常运行到底层，并置于DDO、CHCS状态。

2.将电梯置于ERO检修状态，打开限速器外罩，便于直接观察到限速器开关动作和恢复。

3.修改参数，使电梯运行速度超过限速器动作速度。

以电梯额定速度1m/s,主机额定转速95 rpm为例，假设限速器动作速度为额定速度的115%,更改以下参数使电梯正常运行速度达到s(120%)。

服务器连接GECB，访问变频器菜单，设置如下参数：<M-2-3-1> Duty Speed = m/s Rated rpm = 114 rpm?（=95*）<M-2-3-4> Rated Motor rpms = 114 rpm?（=95*）<M-2-3-5> Nom Speed mm/s = m/s服务器访问GECB菜单，确认：<M-1-1-3-1-1> CR-DIR =0?（电梯向下复位）4.上下检修运行电梯，确认检修运行正常后，将电梯停在脱离1LS区域并切换到正常运行状态，使电梯复位到底层（电梯或将就近平层）、停车。

ACD2 MR调试手册西子奥的斯电梯有限公司文件编号：ACD2 MR_SUR_ZHFIM 工地调试文件Pack 原始会签记录编制李山校对卢翊批准刘祖斌部门SIT 部门SIT 部门SIT日期2011-3-1 日期2011-3-30 日期2011-5-10AUTH. CAL9157部件版本部件名称硬件版本软件版本备注GECB-AP DAA26800AY GAA30780DAK 或更高控制柜控制板GDCB A_A26800AKT1/2 AAA30924CAH 或更高OVF2B系列变频器主板DCPB KCA26800ABS4 AAA31400AAC or higher OVF3B系列变频器主板FIM 工地调试文件Pack更改记录序号更改PC 更改内容描述更改日签名1 CAL9157 首次归档2011-05-05 苏小磊234567891011121314151617181920This work and the information it contains are the property of Xizi Otis Elevator Company (“XOEC”). It is delivered to others on the express condition that it will be used only for, or on behalf of, XOEC; that neither it nor the information it contains will be reported or disclosed, in whole or in part, without the prior written consent of XOEC, and that on demand it and any copies will be promptly returned to XOEC.FIM 工地调试文件Pack目录1控制系统概述 (5)2检修模式运行条件检查 (6)3检修运行变频器设置 (8)4GECB参数设置 (15)5检修运行 (26)6井道位置信号确认 (26)7井道位置自学习 (28)8远程站调整及检查 (31)9门检测运行（DCS） (31)10正常运行 (32)11故障排除 (34)12备注 (45)13常见问题处理 (46)14特殊功能设置 (48)FIM工地调试文件Pack1控制系统概述ACD2 MR 控制系统引用了OTIS 的GCS （全球控制系统）中的GECB 控制板作为电梯控制系统的核心，充分吸收了OTIS 技术，利用OTIS 高可靠性的串行通讯系统及CANBUS 通讯技术，将电梯的各个部件紧密的连在一起。

ACD2调试手册西子奥的斯电梯有限公司文件编号：ACD2_SUR_ZH原始会签记录编制苏小磊校对李山审核李强 批准刘祖斌部门PDC 部门PDC 部门工程中心 部门PDC 日期2009-03-15日期2009-5-12 日期2009-5-12 日期2009-5-12 授权AUTH.部件版本部件名称硬件版本软件版本GECB KBA26800ABG1/2/3 GAA30780DAEGDCB ADA26800AKT1 AAA30924CAE更改记录序号更改PC 更改内容描述更改日签名1234567891011121314151617181920This work and the information it contains are the property of Xizi Otis Elevator Company (“XOEC”). It is delivered to others on the express condition that it will be used only for, or on behalf of, XOEC; that neither it nor the information it contains will be reported or disclosed, in whole or in part, without the prior written consent of XOEC, and that on demand it and any copies will be promptly returned to XOEC.目录1控制系统概述 (5)2检修模式运行条件检查 (7)3检修运行变频器设置 (8)4GECB参数设置 (14)5检修运行 (15)6井道位置信号确认 (15)6.1 井道开关的调整 (15)6.2 平层装置调整 (16)7井道位置自学习 (17)8远程站调整及检查 (20)9门检测运行（DCS） (20)10正常运行 (21)10.1 对重平衡系数检查 (21)10.2 检查电梯合同速度 (22)10.3 称重装置调整 (22)10.4 调整启动舒适感 (22)10.5 平层精度的调整 (23)10.6 合同功能设定及确认 (23)10.7 负载能力测试 (23)11故障排除 (23)11.1 常见变频器故障 (23)11.2 GECB故障代码 (24)12备注 (29)12.1 DDO、CHCS、CCTL、CTBL功能按钮说明 (29)12.2 系统惯量自学习说明 (29)1. 控制系统概述ACD2控制系统引用了OTIS的GCS（全球控制系统）中的GECB控制板作为电梯控制系统的核心，充分吸收了OTIS技术，利用OTIS高可靠性的串行通讯系统及CANBUS通讯技术，将电梯的各个部件紧密的连在一起。

ACD2 MR调试手册西子奥的斯电梯文件编号：ACD2 MR_SUR_ZH目录1控制系统概述52检修模式运行条件检查63检修运行变频器设置84GECB参数设置155检修运行266井道位置信号确认267井道位置自学习288远程站调整及检查319门检测运行（DCS）3110正常运行3211故障排除3412备注4513常见问题处理46 14特殊功能设置471 控制系统概述ACD2 MR控制系统引用了OTIS的GCS（全球控制系统）中的GECB控制板作为电梯控制系统的核心，充分吸收了OTIS技术，利用OTIS高可靠性的串行通讯系统及CANBUS通讯技术，将电梯的各个部件紧密的连在一起。

驱动部分采用OTIS最新的能源再生变频器，硬软件系统专为驱动永磁同步无齿轮主机设计。

技术概要ACD2 MR控制系统配置图如下：图表 1技术文件各子系统技术参考文件：2 检修模式运行条件检查提示：在动慢车之前，所有的机械部件都已经调试完成，具体请参考相关安装指导书。

控制柜检查打开控制柜的门，检查是否有连接处松动和元件损坏，保管好随机资料，更换已损坏的部件，紧固控制柜中所有连接处。

紧固时请特别注意电源线、动力线（控制柜中的U、V、W与主机的U、V、W一一对应，根据电气原理图确定变频器至主机的联接电缆是否需要采用屏蔽线）。

接线检查按接线图，检查PVT线、随行电缆的临时接线、限位开关的临时接线，检查每个设备的接地线是否可靠接地。

GECB板的接地螺丝必须可靠接地。

CAN通讯设置检查根据CAN通讯网络结构要求，需将GECB设置成为CAN通讯网络的节点，请GECB板拨码开关SW5拨在“ON”的位置。

绝缘检查脱开接地线和HL的连接，拔出GECB和变频器上的所有插件，把所有门区、召唤、指令和显示信号相关插件拔出，将所有的空气开关都置于“OFF”位置，用绝缘表测量地线和HL、电源线、电机动力线、安全回路、控制回路、抱闸线圈、门机、照明两端的绝缘电阻值，确保绝缘电阻值在规定值之，重新接上地线和GECB和变频器上的插件。

ACD2 MR调试手册西子奥的斯电梯某某文件编号：ACD2 MR_SUR_ZH目录1控制系统概述52检修模式运行条件检查63检修运行变频器设置84GECB参数设置155检修运行266井道位置信号确认267井道位置自学习288远程站调整与检查319门检测运行〔DCS〕3110正常运行3211故障排除3412备注4513常见问题处理4614特殊功能设置471 控制系统概述ACD2 MR控制系统引用了OTIS的GCS〔全球控制系统〕中的GECB控制板作为电梯控制系统的核心，充分吸收了OTIS技术，利用OTIS高可靠性的串行通讯系统与CANBUS通讯技术，将电梯的各个部件严密的连在一起。

驱动局部采用OTIS最新的能源再生变频器，硬软件系统专为驱动永磁同步无齿轮主机设计。

技术概要ACD2 MR控制系统配置图如下：图表 1技术文件各子系统技术参考文件：2 检修模式运行条件检查提示：在动慢车之前，所有的机械部件都已经调试完成，具体请参考相关安装指导书。

控制柜检查打开控制柜的门，检查是否有连接处松动和元件损坏，保管好随机资料，更换已损坏的部件，紧固控制柜中所有连接处。

紧固时请特别注意电源线、动力线〔控制柜中的U、V、W与主机的U、V、W一一对应，根据电气原理图确定变频器至主机的联接电缆是否需要采用屏蔽线〕。

接线检查按接线图，检查PVT线、随行电缆的临时接线、限位开关的临时接线，检查每个设备的接地线是否可靠接地。

GECB板的接地螺丝必须可靠接地。

CAN通讯设置检查根据CAN通讯网络结构要求，需将GECB设置成为CAN通讯网络的节点，请GECB板拨码开关SW5拨在“ON〞的位置。

绝缘检查脱开接地线和HL的连接，拔出GECB和变频器上的所有插件，把所有门区、召唤、指令和显示信号相关插件拔出，将所有的空气开关都置于“OFF〞位置，用绝缘表测量地线和HL、电源线、电机动力线、安全回路、控制回路、抱闸线圈、门机、照明两端的绝缘电阻值，确保绝缘电阻值在规定值之内，重新接上地线和GECB和变频器上的插件。

ACD2MR调试手册西子奥的斯电梯有限公司文件编号：ACD2MR_SUR_ZH10正常运行3211故障排除3412备注4513常见问题处理4614特殊功能设置471?控制系统概述ACD2MR控制系统引用了OTIS的GCS（全球控制系统）中的GECB控制板作为电梯控制系统的核心，充分吸收了OTIS技术，利用OTIS高可靠性的串行通讯系统及CANBUS 通讯技术，将电梯的各个部件紧密的连在一起。

驱动部分采用OTIS最新的能源再生变频器，硬软件系统专为驱动永磁同步无齿轮主机设计。

技术概要图表12?U、V、W）。

根据CAN通讯网络结构要求，需将GECB设置成为CAN通讯网络的节点，请GECB板拨码开关SW5拨在“ON”的位置。

绝缘检查脱开接地线和HL的连接，拔出GECB和变频器上的所有插件，把所有门区、召唤、指令和显示信号相关插件拔出，将所有的空气开关都置于“OFF”位置，用绝缘表测量地线和HL、电源线、电机动力线、安全回路、控制回路、抱闸线圈、门机、照明两端的绝缘电阻值，GECB和变频器上的插件。

注意:在测试绝缘电阻时，务必将电子板上的插头取下，否则有可能损坏电子板。

电压检查断开配电箱中主电源、轿厢和井道照明电源开关以及控制柜内所有空气开关，并将GECB 以及变频器上的所有插件拔下，再将紧急电动运行盒上的运行方式旋扭打到EROR模式。

用电表确认配电箱中每相电压范围应在380V±5%，合上配电箱的主电源开关。

之间及*1：请不要随意修改MotorType参数，因为如果该参数更改其它相关主机参数都将全部被更改。

*2：LoadWeighType根据称重类型设置，使用开关量称重装置，选择类型3。

1?GECB参数设置（详细参数请参考GECB安装参数和I/O说明注解）。

【西子奥的斯】GECB调试资料（上）（1）ACD2 MR调试手册西子奥的斯电梯有限公司文件编号：ACD2 MR_SUR_ZH目录1控制系统概述52检修模式运行条件检查63检修运行变频器设置84GECB参数设置155检修运行266井道位置信号确认267井道位置自学习288远程站调整及检查319门检测运行（DCS）3110正常运行3211故障排除3412备注4513常见问题处理46 14特殊功能设置471 控制系统概述ACD2 MR控制系统引用了OTIS的GCS（全球控制系统）中的GECB控制板作为电梯控制系统的核心，充分吸收了OTIS技术，利用OTIS高可靠性的串行通讯系统及CANBUS通讯技术，将电梯的各个部件紧密的连在一起。

驱动部分采用OTIS最新的能源再生变频器，硬软件系统专为驱动永磁同步无齿轮主机设计。

技术概要ACD2 MR控制系统配置图如下：图表1技术文件各子系统技术参考文件：2 检修模式运行条件检查提示：在动慢车之前，所有的机械部件都已经调试完成，具体请参考相关安装指导书。

控制柜检查打开控制柜的门，检查是否有连接处松动和元件损坏，保管好随机资料，更换已损坏的部件，紧固控制柜中所有连接处。

紧固时请特别注意电源线、动力线（控制柜中的U、V、W与主机的U、V、W一一对应，根据电气原理图确定变频器至主机的联接电缆是否需要采用屏蔽线）。

接线检查按接线图，检查PVT线、随行电缆的临时接线、限位开关的临时接线，检查每个设备的接地线是否可靠接地。

GECB板的接地螺丝必须可靠接地。

CAN通讯设置检查根据CAN通讯网络结构要求，需将GECB设置成为CAN通讯网络的节点，请GECB板拨码开关SW5拨在“ON”的位置。

绝缘检查脱开接地线和HL的连接，拔出GECB和变频器上的所有插件，把所有门区、召唤、指令和显示信号相关插件拔出，将所有的空气开关都置于“OFF”位置，用绝缘表测量地线和HL、电源线、电机动力线、安全回路、控制回路、抱闸线圈、门机、照明两端的绝缘电阻值，确保绝缘电阻值和变频器上的插件。

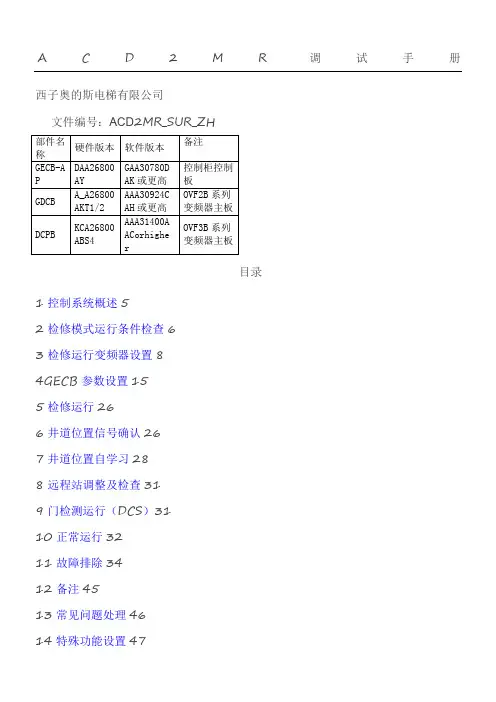

【西⼦奥的斯】GECB调试资料（上）ACD2 MR调试⼿册西⼦奥的斯电梯有限公司⽂件编号：ACD2 MR_SUR_ZH部件名称硬件版本软件版本备注GECB-AP DAA26800AY GAA30780DAK 或更⾼控制柜控制板GDCB A_A26800AKT1/2AAA30924CAH 或更⾼OVF2B系列变频器主板DCPB KCA26800ABS4AAA31400AAC orhigherOVF3B系列变频器主板⽬录1控制系统概述52检修模式运⾏条件检查63检修运⾏变频器设置84GECB参数设置155检修运⾏266井道位置信号确认267井道位置⾃学习288远程站调整及检查319门检测运⾏（DCS）3110正常运⾏3211故障排除3412备注4513常见问题处理4614特殊功能设置471 控制系统概述ACD2 MR控制系统引⽤了OTIS的GCS（全球控制系统）中的GECB控制板作为电梯控制系统的核⼼，充分吸收了OTIS技术，利⽤OTIS⾼可靠性的串⾏通讯系统及CANBUS通讯技术，将电梯的各个部件紧密的连在⼀起。

驱动部分采⽤OTIS最新的能源再⽣变频器，硬软件系统专为驱动永磁同步⽆齿轮主机设计。

技术概要ACD2 MR控制系统配置图如下：图表 1技术⽂件各⼦系统技术参考⽂件：2 检修模式运⾏条件检查提⽰：在动慢车之前，所有的机械部件都已经调试完成，具体请参考相关安装指导书。

控制柜检查打开控制柜的门，检查是否有连接处松动和元件损坏，保管好随机资料，更换已损坏的部件，紧固控制柜中所有连接处。

紧固时请特别注意电源线、动⼒线（控制柜中的U、V、W与主机的U、V、W⼀⼀对应，根据电⽓原理图确定变频器⾄主机的联接电缆是否需要采⽤屏蔽线）。

接线检查按接线图，检查PVT线、随⾏电缆的临时接线、限位开关的临时接线，检查每个设备的接地线是否可靠接地。

GECB板的接地螺丝必须可靠接地。

CAN通讯设置检查根据CAN通讯⽹络结构要求，需将GECB设置成为CAN通讯⽹络的节点，请GECB板拨码开关SW5拨在“ON”的位置。
