0.4kV柱上无功补偿成套装置技术参数1

1、技术参数：0.4千伏柱上无功补偿成套装置（AC380V、30kvar-90kvar）保证产品单相极差5kvar，三相极差15kvar。

2、应遵循的主要标准厂家提供的低压无功补偿装置需满足如下主要标准：DL/T597-1996《低压无功补偿控制器订货技术条件》JB/DQ6141-1986《低压无功功率补偿装置》GB7251.1-2005《低压成套开关设备和控制设备》GB/T15576-1995《低压无功功率静态补偿装置总技术条件》GB14285-1993《继电保护和安全自动装置技术规范》DL/T448-2000《电能计量装置技术管理规程》GB3983.1-1989《低电压并联电容器》DL/T842-2003《低压并联电容器装置使用技术条件》GB4208-93《外壳防护等级》GB9466-88《低压成套开关设备基本试验方法》GB12747-91《自愈式低压并联电容器》JB/T9663-1999《低压无功功率自动补偿控制器》3、主要环境要求3.环境条件3.1海拔高度：<1000m3.2环境温度：-25℃/+55℃,24h平均温度不高于+35℃（并能承受0.5m/s 的风速影响）。

3.3相对湿度：温度为+25℃时，相对湿度短时可达100%。

月平均不大于90%，日平均不大于95%（25°C时）4、主要技术要求4.1设备主要技术性能参数4.1.1额定电压：220V/380V或230V/400V4.1.2额定频率：50Hz4.1.3额定补偿容量：63kvar（额定电压为230V时）。

具体容量以设计图纸为准）电容偏差：-5%~10%。

4.1.4投切方式：共分结合优化或分相、分级、循环、无触点投切。

4.1.5补偿方式：电容器组接线采用全部分相或共分结合的补偿模式，每相分三级，共七~九路输出控制回路。

4.2绝缘电阻：≥4mΩ4.3介质强度：主回路相间及相对地2.5kV，1分钟。

辅助回路对地为2.0kV，1分钟。

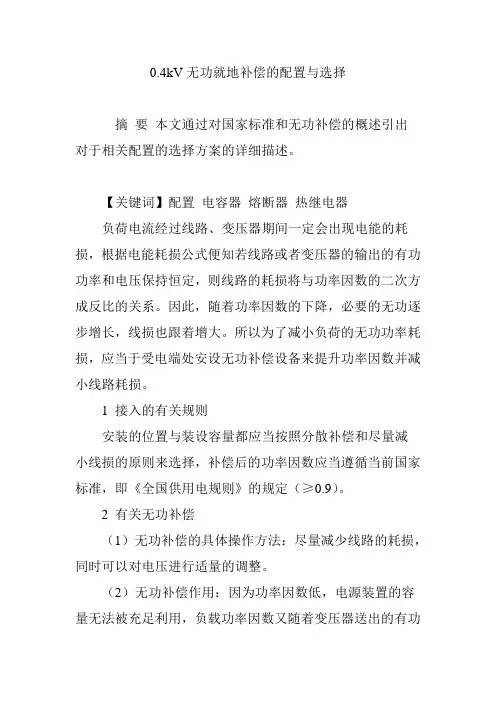

0.4kV无功就地补偿的配置与选择摘要本文通过对国家标准和无功补偿的概述引出对于相关配置的选择方案的详细描述。

【关键词】配置电容器熔断器热继电器负荷电流经过线路、变压器期间一定会出现电能的耗损，根据电能耗损公式便知若线路或者变压器的输出的有功功率和电压保持恒定，则线路的耗损将与功率因数的二次方成反比的关系。

因此，随着功率因数的下降，必要的无功逐步增长，线损也跟着增大。

所以为了减小负荷的无功功率耗损，应当于受电端处安设无功补偿设备来提升功率因数并减小线路耗损。

1 接入的有关规则安装的位置与装设容量都应当按照分散补偿和尽量减小线损的原则来选择，补偿后的功率因数应当遵循当前国家标准，即《全国供用电规则》的规定（≥0.9）。

2 有关无功补偿（1）无功补偿的具体操作方法：尽量减少线路的耗损，同时可以对电压进行适量的调整。

（2）无功补偿作用：因为功率因数低，电源装置的容量无法被充足利用，负载功率因数又随着变压器送出的有功功率减小而减小，存在着相当多的一些功率徘徊于电源和负荷之间相互传运，这些功率无法做有用功，变压器无法被利用充足。

线路压降增长则负载电压减小，于是会有概率使负载任务很难正常进行。

3 就地补偿简介就地补偿就是在需要无功的用电设备处环境周围运作的一种补偿，即是在低压配电线路尾端的负载处安设一个人工的补偿设备，用于供应敷在所需的无功功率，从而减少低压配电网的无功功率，减小线路耗损和线路电压。

其意义在于：第一，电动机的起动电流得到了大幅度的下降；第二，增大低压配电线路中的功率因数，减小尾端电压波动，改良用户电压，提升电压品质；第三，减小供电网、配电变压器、低压配电线路中的负荷电流，减小配电线路耗损。

4 有关的并联电容器无功补偿回路配置的选用（1）总回路刀开关与分回路交流接触器或某些功能相似的装置。

（2）用于安保的避雷器熔断器、热继电器（若是原本便装设谐波超值保护则可以选择不装），圈限涌流的限流线圈（交流接触器或者电容器自身具备圈限涌流的作用则可以选择不装），放电元件。

0.4kV无功就地补偿的配置与选择分析摘要：随着我国经济快速的发展，人们的生活水平上升到了一个新的高度，在满足了温饱的前提下，人们对于任何事物的追求，有了更高的要求，特别是在电力方面，现当下为了能够达到节能环保的目的，社会的用电量需求越来越大，为了能够保证社会在充足电力供给的情况下正常的运行，电力企业不断的加大电力输送量，但是在远距离输电的过程中会有很多的电能被消耗掉，这是企业一直以来最头疼的问题，所以企业运用了无功就地补偿的方法来尽量减少电能的损耗。

下文将围绕就地无功补偿方法展开讨论。

关键词：无功就地补偿；配置；选择就地补偿是需要在配电线的尾巴部位安装无功补偿设备，通常在用电设备的周围进行补偿工作，可以及时的给用电设备供给相应大小的无功功率。

能够有效的减少低配电压中的无功功率的负荷，同时降低了线路电能损耗和传输线路中的电压。

就地补偿对降低电损有很大的意义，首先，降低了电动机启动时候的电流，其次将低压配电传输线路中的功率因数提高，稳定电压，保证了用户电压的质量。

有效的降低了供配电网中的变压器以及线路中的负荷电流。

1.就地补偿的特点1.1相关无功补偿配置连接的规则在进行无功补偿装置选择工作的时候，一定要注意安装的位置与配置的容量，本着分散补偿及降低传输线路损耗的原则来选择。

在选择合适的无功补偿配置之后，就要将其进行安装，要保证每个设备完成无功补偿之后的功率因数符合当下的国家标准。

在《全国供电规则》中都有详细的规定，企业一定要认真的研读，避免出现一些不必要的问题。

1.2无功补偿的介绍实施无功补偿的目的是在保证减少电路损耗的前提下，对传输中的电压进行科学合理的调整。

众所周知，电源的特点是功率因数比较低，通常情况下，电源内部的容量不会被充分地利用，并且电源的负载功率因数会受到变压器输送的有用功率的影响，并与其变化成正比例关系，一方增大另一方也随之增大，一个减小另一个也减小，这就会导致电源与负荷之间有功率相互徘徊，然而徘徊的功率做的都是有用功，因而变压器也不能被充分地利用。

0.4kV 动态无功补偿及谐波治理装置技术改造方案工程项目:目录一.情况概述 (3)二.系统运行存在问题 (4)三.技术改造方案 (4)四.改造效果 (5)一.情况概述1. 系统概述收到客户反馈信息:10KV 龙晟 2号专用配电站 #1美式箱变内部的静态无功补偿装置出现元器件损坏等情况,无法正常投入运行。

10月 8日携带测试仪器到该现场进行电能质量测试,查找故障产生的原因。

经过现场检查, 该司 1#美式箱变 630KVA 变压器共有 1台电容柜:10路 30kVar 共补电容器。

元器件情况:采用 RT14-63 63A 熔断器, 对应 CJ19-63接触器, RHBQ0.415-30-3电容器(佛山顺容电气,额定电流 41.7A 。

现场补偿装置出现熔断器及接触器烧坏等情况, 导致补偿柜无法正常投入。

1#美式箱变 630KVA 变压器电力系统情况:馈电柜共 3路出线开关, 4031及4033开关主要供电于车间 2台加热设备, 4032开关主要负载为空调及车间动力等用电负载。

现场模具及设备情况:(待烘干模具 (加热设备2. 低压侧总进线柜电能质量测试情况:总进线柜(P1柜。

测试点:电流互感器二次侧, CT 变比:1000/5(图 1 (图 2 (图 3图 1、 2、 3为选取某一时刻的测试数据并进行分析, 630KVA 变压器低压侧电压总谐波畸变率为 6.7%, 电流总谐波畸变率为 33%, 功率因数 0.63。

测试时间段内系统电压总谐波畸变率及谐波电流含量超过国标规定的限值,主要以 5、 7次谐波电流为主,各次谐波电流含量数据如下:3. 补偿装置投入后电容器的测试情况P2柜:共补电容器投入后测试数据:30kVar 共补电容器一次侧二 . 系统运行存在问题1. 630KVA变压器现有电容柜运行不稳定,无法正常投入。

经过现场检查, 630KVA 变压器共 1台 10路各 30kvar 电容补偿柜。

现场补偿装置内部元器件出现损坏情况,导致补偿柜无法正常投入。

0.4kV线路无功补偿的选配摘要：在电力系统中，使用无功补偿措施不仅可以保障电力运行的稳定性，而且对区域电力企业的经济发展有着一定的推动作用，同时对配电网的发展有着积极影响。

另外，在地区的配电网发展中，适当的进行无功补偿，还有助于降低网络损耗、提高功率、稳定电压，在满足人们对电力质量和需求方面有一定的作用。

基于此，本文主要对0.4kV线路无功补偿的选配进行分析探讨。

关键词：0.4kV线路；无功补偿；选配分析1、前言随着人们经济水平的提高，越来越多的家用电器进入千家万户。

但是目前的配网却跟不上生产、生活用电对无功功率的大需求，导致0.4kV低压配网通常处于负荷工作的状态，造成用电器的损害，线路受损，影响人们正常的生产、生活。

该状况下提高无功补偿电容器的工作性能，开展有效的补偿措施尤为关键。

2、0.4kV线路无功补偿的选配在0.4kV低压电网中，各种电器、无功补偿电容器是构成电网主要部件。

而电容器是保障配电网安全运行的基础，因此要提高电网的运行效率首先要优化无功补偿电容器的配置。

无功补偿的配置通常要遵循局部与整体平衡相结合、集中与分散补偿相结合、调节电压与降低耗损相结合及用户与供电企业相结合的4个补偿原则。

根据配置原则在配置时要从整体出发，保证分站、子系统及总配电网之间的无功功率的平衡；对于分散的负荷区，则采用分散补偿为主，集中补偿为辅进行配合，从而减少长距离输送过程中的耗损。

在分支多、线路长的低功率因素的配电网中，则根据功率耗损情况调节电压，从而提高电能输送效率。

根据变压器与用户用电设备的无功补偿关系进行电容器的优化配置，改善0.4kV电网环境，提高电网运行的安全性。

2.1线路补偿措施在0.4kV配网中的并联电容器通常存在远离变电站的情况，导致控制成本与维护工作量的增加，因此需要对线路中电容器的布局、配置进行优化。

优化线路补偿可从以下措施进行控制：如需进行单条配电线与单台电容器的配合，则每一相只配备一台电容器，应安装在距离线路首端约2/3处，降低补偿设备的故障发生率同时降低安装成本。

0.4千伏等电压等级的无功补偿分析0.4千伏等电压等级的无功补偿分析摘要：随着电网的日益发展，其对于有功功率同无功功率的平衡性要求也在不断提高。

本文从无功补偿的结构组成、作用及其必要性入手，分别对无功补偿容量的确定、无功补偿的主要方式及其发展前景进行了探讨。

关键词：无功补偿；容量；方式；发展前景Abstract: With the increasing development of the grid, for the active power with no reactive power balance requirements are also rising. This article from no reactive compensation structure, the role and the need to start to determine the capacity of reactive power compensation, reactive power compensation of the way of its development prospects discussed.Keywords: reactive power compensation; capacity; way; development prospects中图分类号：U665.12文献标识码：A文章编号：2095-2104（2013）配电网络不断发展的同时，用户对于无功电源等相关的要求也在不断提高，如何确保有功及无功功率维持平衡是如今摆在不少研究人员面前的重大课题。

鉴于此，如何确保配电网络中无功补偿等相关问题的顺利解决对于整个电网的节能降损具有十分重要的意义。

1 无功补偿的概念、结构组成、作用及其必要性分析无功补偿主要指的是通过对供电变压器以及输送线路中损耗的降低而实现电力系统电网功率因数提高的过程。

如今，我国无功补偿结构的组成主要包括低压短路器、隔离开关、功率因数控制器等等，无功补偿装置技术较为先进、装置性能可靠、便于实施、成本相对较低，且适用性广、维护较为简单。

正本招标标段编号：HBDL-NDZJ-0904-05河北省电力公司2008年第二批农电资金项目0.4kV自动无功补偿装置技术方案东方博沃（北京）科技有限公司2007-06目录1、供货设备一览表及特点 (3)1.1 供货设备一览表 (3)1.2 方案特点 (4)1.3 本方案效果 (4)1.4 适用环境 (4)2、设计依据标准及方案 (5)2.1 方案设计依据及标准 (5)2.2 方案概述 (5)2.2.1 配置说明 (5)2.2.2 投切控制策略 (5)3、产品工程设计说明 (6)3.1 自动补偿装置型号 (6)3.2 原理图 (6)3.3补偿装置示意图 (6)5、方案特点说明 (7)5.1 采用智能型机电一体化复合投切开关 (7)5.2 采用DPM3000B配电监测仪 (8)5.3 科学的保护措施 (9)5.4 功能强大的后台数据管理系统 (10)5.5 全面的远程监控通讯解决方案 (11)6、技术服务 (12)6.1 服务理念 (12)6.2 技术服务体系 (13)6.3 服务承诺： (13)6.4 服务内容 (13)7、质量保证 (13)1、供货设备一览表及特点1.1 供货设备一览表1.2 方案特点（1）、灵活的电容补偿方式，快速跟踪系统负荷无功变化，实时动态响应投切，响应速度小于3s；（2）、采用配电综合监控终端，全数字化智能控制，将动态无功补偿与配电自动化系统有机结合起来，实现瞬时投切控制及配电参数的在线监控、遥测、遥信、遥控等功能；（3）、采用复合投切开关，零电流投入，零电流切除，实现无触点、无涌流、无过渡投切，低功耗，无冲击；（4）、智能监控保护，充分的安全防护设计，具备过流、过压、欠压、三相不平衡、温度超限等多种数字化保护功能，在外部故障或停电时自动退出工作，送电后自动恢复运行；（5）、智能化操作，简单实用，可靠性高；（6）、结构紧凑，免维护，运行安全可靠。

1.3 本方案效果有效支撑系统电压，确保系统正常运行；投运后使配变补偿装置三相电流不平衡度低于20%；保障功率因数在0.96以上，同时有效提高设备利用率。

0.4KV无功补偿成套装置技术规范书采购合同编号编制：校核：审核：审定：批准：2012年月日1.总则1.1本技术规格及要求提供的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本技术规格及要求和有关工业标准的优质产品。

产品性能应符合相应的国家标准和行业标准，并经国家规定的质量检验单位测试认定合格，产品的生产商须持有生产许可证，产品应附有铭牌或商标，检验合格证及产品说明书。

1.2 本技术规格及要求所使用的标准和规范如与投标方所执行的标准发生矛盾时，按较高标准执行。

1.3 投标方所提供的货物，如若发生侵犯专利权的行为时，其侵权责任与甲方和用户无关，应由投标方承担相应的责任，并不得损害甲方和用户的利益。

2.规范与标准2.1 国家标准和行业标准GB50150—91电气设备安装工程电气设备交接试验标准GB50227—95并联电容器装置设计规范GB11032-2000交流无间隙金属氧化物避雷器GB/T 14549-93电能质量公用电网谐波IEC-6076 和IEC-60289 电抗器IEC-60871-1电容器SDJ25—85并联电容器装置设计技术规程DL/T 840-2003高压并联电容器使用技术条件DL429.9—91电力系统油质试验方法、绝缘油介电强度测定法GB50171－92 电气装置工程盘、柜及二次回路结线施工及验收规范GB/T 12747-1991 自愈式低电压并联电容器GB/T 14048.1-2000 低压开关设备和控制设备总则GB/T 15576-1995 低压无功功率静态补偿装置总技术条件JB/T7113-1993 低压并联电容器装置JB/T7115-1993 低压无功就地补偿装置JB/T8958-1999 自愈式高电压并联电容器JB/T56214-1999 自愈式低电压并联电容器DL/T 842-2003 低压并联电容器使用技术条件以上仅列出主要标准但不是全部标准。

本标准由吉林省电力有限公司生产部负责解释。
0.4kV低压无功补偿装置技术规范
11
本标准规定了0.4kV低压无功补偿装置使用条件、主要技术参数和要求、试验、等内容。
本标准适用于吉林省电力有限公司系统的0.4kV低压无功补偿装置。
12
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
2iiqjdl13222006前言为规范吉林省电力有限公司配电网设备材料的技术要求保证入网产品的先进可靠安全依据国家及行业有关规定规程标准等结合吉林省电力有限公司设备运行经验特制定本标准
目 次
Q/JDL 1.322—2006
1
为规范吉林省电力有限公司配电网设备、材料的技术要求，保证入网产品的先进、可靠、安全，依据国家及行业有关规定、规程、标准等，结合吉林省电力有限公司设备运行经验，特制定本标准。
23——通讯功能及其他性能试验
月相对湿度平均值：＜90%；
日相对湿度平均值：＜95%
13.1.6
13.1.7
13.1.8
a)Ⅲ级
b)Ⅳ级
13.2
13.2.1
13.2.2
13.3
13.3.1
13.3.2
14
Q/JDL 1.322—2006
14.1
14.2
14.2.1
14.2.2
14.2.3
14.2.4
14.2.5
14.2.6
4——输入电压：0.4kV（安装点电压）
16——功率因数：±0.5%

开关柜柜型采用MNS抽屉式柜型设计。

开关柜及柜内所有元器件和材料应为阻燃或不燃产品。

1．1．1电气参数系统参数工程低压配电系统采用三相四线制配电系统和TN-S接地保护系统（即三相五线制）系统参数见下表。

低压配电系统参数开关柜分类开关柜基本技术参数主要电气参数低压开关柜主要电气参数表2技术要求及功能2．1主要零部件2．1．1概述所有元器件应选择ABB或与之等同的国际知名的高质量产品。

为满足地铁初期、近期、远期等不同阶段用电负荷的调整和变化，要求框架式开关的脱扣整定电流采用现场可调型，并有宽阔的电流和时间调节范围。

为便于以后开关电器的上下级保护配合和方便业主管理，低压开关柜的壳体、框架开关、塑壳开关、ATS电源切换装置、电容器、接触器、继电器等主要原器件须选用同一品牌的产品。

为便于电气设备的维修、维护、开关电器的连接方式应满足以下要求：●抽出式低压断路器应使装置小室门在断路器开断状态下方可打开，抽出断路器。

●插入式断路器拔出后，设备小室不得有带电体外露。

●抽屉式开关—功能小室内的断路器及其他电器连同抽屉一同抽出（主回路与二次回路均可断开）2．1．2低压交流框架式断路器低压交流框架式断路器应选择ABB或与之等同的国际知名的高质量、高性能产品,如:ABB公司的Emax系列、Siemens 3WL系列、Schneider MT、Eton IZM9系列。

低压交流框架式断路器应符合下列主要技术要求：满足系统电压、电流、频率以及分断能力的的性能要求。

●额定工作电压：≥690V AC ；额定绝缘电压：≥ 1000V AC 50HZ●2000A 以下开关选用额定极限短路分断容量Icu=65KA，短时耐受电流(1s) Icw =55KA2000A-3200A开关选用额定极限短路分断容量Icu=75KA, 短时耐受电流(1s)Icw =55KA电压等级380~415V范围内Ics=Icu。

●框架式断路器主进线开关)智能控制单元功能包括：可调整长延时保护、可调整短延时保护、可调整瞬时脱扣及零序保护。

探讨无功补偿在10kV变配电 0.4kV低压侧无功补偿方法和选配摘要：本文主要探讨了无功补偿在10kV变配电0.4kV 低压侧配电网络运行中的重要作用，并就其无功补偿方法和选配进行了简要分析，以降低网损的同时提高供电质量，促进0.4kV低压配电网无功补偿工作。

对于相关领域科研工作者和同行业工作人员具有十分重要的参考意义。

关键词：无功补偿；低压侧无功补偿方法；选配1引言现阶段无功补偿技术已经在电力系统中得到了广泛的应用，如图1所示。

因为其能解决的电能损耗问题，同时还可以提升设备使用寿命，保证电脑系统电力运输的稳定性，无功补偿技术包含可控饱和电抗器等，这些技术虽然有不多的表现，但是依然存在较大的问题，使用固定滤布器材需要安装晶闸管，这样便会增加线路复杂程度，导致电力运输情况变得异常复杂，同时还需要了解开关的位置，如果没能考虑到这些内容，很可能会影响到系统的正常运行。

工作人员需要了解低压侧无功补偿的工作原理，因为不同电容器工作原理有所差异，所以在工作之前需要做好设计工作，否则会减少设备的使用寿命。

2 低压侧无功补偿方法2.1用同步补偿器作无功补偿根据对工厂供电系统无功补偿有效应用展开的大量实际调查研究能够发现，通过无功补偿能够将电力设备的功率因数有效提高，有以下两种有效的途径。

第一种叫做同步补偿器，在业界也被称为同步调相机，其本质是一个状态为空运行的同步电动机，当工作环境的工率因数为0.8~0.9超前，也就是过励磁运行状态下时，会将无功功率提供给电力系统，当工作环境处于欠励磁运行状态时，会将无功功率从电力系统中吸取出来。

与此同时，由于同步电动机具有比较复杂的结构，内部带有启动控制设备，因此，对同步补偿器的维护工作具有较大的难度。

并且，相比较于静电电容器，同步补偿器的成本投入比较大。

除此之外，同步补偿器针对容量比较大的电动机功率因数提高效果比较明显，这一类电动机能够长时间保持较低的速度和不变的速度运行。

SVC 无功补偿装置在0.4kV 低压配电系统中的应用安科瑞胡烨江苏安科瑞电器制造有限公司江苏江阴214405摘要：无功功率补偿装置在电力供电系统中处在一个不可缺少的重要位置，在供电系统中起到提高电网功率因数的作用，提高供电效率，改善供电环境。

我司动态无功补偿装置适用于频率50Hz 电压0.4kV电网的无功功率自动补偿；它采用了国内一系列领先的技术和最新的元器件，集无功补偿、电网监测于一体，不但可以通过投切电容器组来补偿电网中的无功损耗，提高功率因数，降低线损，从而提高电网的负载能力和供电质量；同时还能够实时监测电网的三相电压、电流、功率因数等运行数据。

关键词：低压无功补偿,电容器组,功率因数引言：本文从电网无功的产生、功率因数偏低危害，以及无功补偿的原理、方式等相关概念出发，结合某厂实际情况浅谈安科瑞无功功率补偿装置在0.4kV低压配电系统中的重要性及应用。

1无功功率的产生在交流电路中，由于感性和容性负载的存在，建立电感的磁场和电容的电场都需要电源提供一部分不做机械功的功率，称之为无功功率。

它将电能转换成另一种形式的能量，不直接消耗电能，这也是各种电气设备能够做功的必要条件，并且使这种能量在电网中进行周期性的转换。

电流在容性元件中做功时，电流超前电压90°，在同一并联电路中，电容电流与电感电流的方向相反，相位差为180°。

2功率因数偏低的危害在供电系统中，由于感性电力负荷的存在，使得系统的自然功率因数较低，如不采用人工补偿，以提高系统功率因数，将造成如下不良影响：（1）降低了发电机的输出功率，当发电机需提高无功输出，低于额定功率因数运行时，将使发电机有功输出降低。

（2）降低了变电、输电设施的供电能力。

（3）设备及线路损耗增加。

设线路电阻为R ，则线路损耗为：RR I I P U Q P q p 222)(22+=+=∆R U Q ）（22/这部分损耗就是由无功功率引起的，所以功率因数偏低，导致无功功率增加，自然就增加了线路损耗。

浅析0.4kV配网无功补偿措施
曹海民;陈思
【期刊名称】《电子制作》
【年(卷),期】2016(000)003
【摘要】无功补偿是改变0.4kV低压配电网中负荷过重,降低电网耗损不良运行状况的重要方式.本文对无功补偿的有效措施进行探析,为改善当前0.4kV配网的运行环境提供借鉴.
【总页数】2页(P138,137)
【作者】曹海民;陈思
【作者单位】国网山东省电力公司鄄城县供电公司;国网山东省电力公司鄄城县供电公司
【正文语种】中文
【相关文献】
1.农村0.4kV配网线路无功补偿配置方法研究 [J], 郭娜;
2.农村0.4kV配网线路无功补偿配置方法研究 [J], 郭娜
3.浅析电力系统中无功功率及无功补偿措施 [J], 李琰
4.0.4kV配网低压配电箱带电作业方法及工具研究 [J], 王晓聪; 鲁鹏程; 张晏玉; 苏伟聪; 丁毅
5."0.4kV配网不停电作业方式"在检修作业中的应用与创新 [J], 宋仕达;张丹瑶;张冬妮
因版权原因，仅展示原文概要，查看原文内容请购买。

柱上无功补偿装置■概述TBBZ型柱上式自动投切线路无功补偿装置是由支持绝缘子、跌落式专用高压熔断器、自动投切负荷开关以及并联电容器、钢结构框架等组成的新型成套设备。

它具有体积小、重量轻、安装简便、自动化程度高之优点。

主要用于6kV和10kV配电线路上，对电容器按供电峰谷时段，电压高低实现自动投切。

它在改善电网供电电压、提高功率因数、降低线路损耗上具有投资少，见效快的特点，尤其适用于农村电网进行线路补偿。

外形见图■使用环境◆环境高温：-250℃～+45℃◆海拔高度：1000米◆风速：35米/秒◆地震烈度：八级◆污秽等级：2级◆安装场所：户外、无频繁剧烈振动，无严重影响装置绝缘的气体，化学腐蚀及易燃介质■技术参数◆额定容量及额定电压、电流：◆最高电压：11.5V◆开关合闸延时时间：8～15min◆开关额定电流：18A◆电容器自动放电时间：5min◆开关分闸延时时间：8～15min◆开关机械定性：16000次■结构特点与工作原理◆结构特点本装置设计充分考虑农村电网无功补偿主要求—分散补偿，安装快捷，不占耕地，维修方便。

在保证电气安全的前提下，框架结构紧凑，体积达到最小，适合安装于任一地点的杆木上，其两侧装有可折叠的检修平台，以便工作人员检修之用。

装置中用于过电流保护与隔离的跌落式熔断器，不仅能避免补偿电容器承受过电流的危害，也能配合负荷开关开断一定大的短路电流，给装置的安装点带来了充分的选择性。

负荷开关可以根据电压对电容器进行自动投切，电容器本身带有放电电阻，在分断后能自行放电，延长了电容器的使用寿命。

◆工作原理本装置中的负荷开关是一种单断口和双片闸刀开关，由储能电容器操作分闸与合闸，其内部装有供检测和提供开关操作电源的电源变压器。

其输出传送给控制器发出分闸或合闸指令，使负荷开关按控制器指令投切。

当用电负荷在低谷时段，线路电压升高，达到额定值的1.1倍时控制器发出分闸指令，负荷开关延时切断补偿电容器组；当用电符合在高峰时段，线路电压下降，达到额定值的0.95倍以下时，控制器发出合闸指令，负荷开关延时投切补偿电容器组：当线路电压下降到额定值的0.6倍时，控制器发分闸指令，负荷开关即刻退出运行。

0.4kV无功补偿装置技术规范书买方：青岛双星轮胎工业有限公司卖方：2015年月一、总则1.1 本技术协议适用于青岛双星轮胎工业有限公司环保搬迁转型升级绿色轮胎智能化示范基地电气配套建设项目。

它提出了0.4kV无功补偿装置及附属设备功能设计、选材、制造、检测和试验等方面的技术要求。

1.2 为避免无功补偿导致的谐波放大及电容器过电流，采用串联7%电抗器设备，防止五次以上谐波的放大，同时起到分流谐波电流的作用。

1.3 卖方提供的所有图纸、文件、铭牌均用中文，每颗电容应有铭牌，标明：厂名、额定电压、频率、容量等。

1.4 本协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。

卖方应提供符合本协议书和有关最新国家标准、电力行业标准的优质产品。

1.5 本协议书所使用的标准如与卖方所执行标准不一致时，应按水平较高标准执行。

1.6卖方要提供关键元器件清单及供应商质保书和供应能力承诺。

1.7卖方要提供国家权威部门出具的半导体电子开关控制投切电容器成套设备检验报告及CCC认证报告。

1.8本技术规范书经买卖双方确认后作为合同的技术文件，与合同正文具有同等法律效力。

随合同一起生效。

本协议书未尽事宜，双方协商确定。

1.9卖方需根据图纸中标注的实际容量对无功补偿设备进行合理分组配置。

补偿柜外观颜色与低压柜一致（RAL7035）。

二、技术标准应遵循的主要国家标准和行业标准：GB50150-2006 《电气装置安装工程电气设备交接试验标准》GB50171-2012 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB/T 12747.1-2004 《标称电压1kV及以下交流电力系统用自愈式并联电容器》GB/T 12747.2-2004 《标称电压1kV及以下交流电力系统用自愈式并联电容器》GB/T 15576-2008 《低压成套无功功率补偿装置》GB/T 22582-2008 《电力电容器低压功率因数补偿装置》GB/ 15945-1995 《电能质量电力系统频率允许偏差》GB/ 12326-2000 《电能质量电压允许波动和闪变》GB/ 15543-1995 《电能质量电压允许允许不平衡度》GB/14549-93 《电能质量公用电网谐波》GB/12325-90 《电能质量供电电压允许偏差》JB/T 7115-2011 《低压电动机就地无功补偿装置》JB/T 8958-1999 《自愈式高电压并联电容器》GB /T 14048.1-2006 《低压开关设备和控制设备》NB/T 41003-2011 《标称电压1000V及以下交流电力系统用自愈式并联电容器质量分等》DL /T 842-2003 《低压并联电容器使用技术条件》以上仅列出主要标准但不是全部标准。

1、供货范围2、使用标准GB7251.1-1997 《低压成套开关设备和控制设备》DL／T842-2003 《低压并联电容器装置使用技术条件》GB/T 15576—1995 《低压无功功率静态补偿装置总技术条件》DL/T 597—1996 《低压无功补偿控制器定货技术条件》3、主要技术要求3.1 环境条件1) 海拔高度：≤2000m2) 环境温度： -25℃ ~ +45℃，24小时内平均温度不超过＋35℃3) 相对湿度：≤90%（25℃）4) 抗震能力：地面水平加速度0.3g，地面垂直加速度 0.15g同时作用持续三个正弦波，安全系数 1.675) 最大风速（离地20m、10min平均最大值）：≤25m/s6) 安装位置：户外3.2 运行条件1）额定工作电压：400V。

2）额定频率：50±1Hz。

3）电压正弦波总畸变率不大于5%。

3.3 无功自动补偿控制3.3.1 电容器组投切型式a．循环自动投切，先投先切，使各组电容器均时利用，设备寿命最大化；b．三相共补与分相补偿优化结合方案，可对三相不平衡负荷精确补偿，同时比全分相补偿投资较少。

3.3.2 投切判据1）同时满足以下条件，投入电容器① Uqb＜线路电压＜Ugb②无功缺量＞k1×Qc③同时满足以上条件的持续时间＞T2）满足以下任一条件，切除电容器①线路电压≤Uqq②线路电压≥Ugq③无功裕量＞k2×QcUqb 欠压保护设定值Ugb 过压保护设定值Uqq 欠压切除设定值Ugq 过压切除设定值k1 投门限系数k2 切门限系数Qc 电容器设定容量T 投切延时设定值3.3.3 可在现场设置投入、切除阈值及延时时间、设备编号、过压、欠压值、电流互感器变比、校对时钟等参数，可现场显示电网运行参数电流、电压、功率因数、有功功率、无功功率等。

所有参数掉电不丢失，再次上电不必重新设置。

3.3.4 基本参数3.4 无功补偿装置的保护：1）过流与短路保护：电容回路采用高分断能力小型断路器作为电容器的过流和短路保护。

低压无功功率补偿柜产品说明书GGJ1型低压无功功率补偿柜一、产品概述GGJ1型低压配电无功补偿综合柜是一种本着安全、经济、合理、可靠的原则而设计的新型户外配电无功补偿综合柜。

适用于城网、农网改造、工矿企业、路灯照明、住宅小区等交流50Hz、额定电压380V的配电系统中，具有电能分配、控制、保护、无功补偿、电能计量等多功能的新型户外综合配电箱，同时可根据用户要求加入漏电保护功能。

产品具有结构新颖、合理、防护等级高、安装调试、维护及检修方便等优点。

产品符合GB7251.1-1997、GB/T15576-2008，并通过了3C认证，是目前电网改造中理想的低压成套装置。

GGJ1系列户外配电无功补偿综合柜适用于0.4kV电压等级的电能分配、计量、保护和无功功率自动补偿。

二、产品特点GGJ1系列低压无功功率补偿柜由柜体、隔离开关、熔断器、切换电容接触器、热过载继电器、电力电容器及智能无功功率补偿控制器等组成，柜体为封闭式结构。

三、主要性能1、响应及时迅速，补偿效果好，工作可靠，也可根据用户需求加入漏电保护器。

2、保护功能：过压、过载、欠压、欠流、短路等功能3、运行方式：具有自动运行与手动运行两种工作方式。

4、可提高电网功率因数达到0.95以上四、运行条件1、环境温度： -20℃～+50℃2、空气相对湿度：≤90%（相对环境温度为20℃～25℃）3、海拔高度：不超过2500m4、环境条件：适用于室内（箱体内）安装，不适用于有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的地方。

5、安装位置：与地面垂直的倾斜度不超过5º五、技术参数：1、额定电压：380V2、额定频率：50Hz3、补偿方式：三相补偿和单相补偿相结合。

4、补偿容量：420kvar~60kvar。

5、补偿方式：循环投切，编码投切，模糊控制自动投切。

6、控制物理量：无功功率或无功电流7、最快响应时间：≤20ms六、安装调试1、安装前检查检查设备是否完好无损，随机资料及配件是否齐全，如发现问题应及时与厂家联系。
