管理信息系统画图练习题及答案

《管理信息系统》习题练习（一）习题1（管理信息系统的定义、概念和结构）1、管理信息系统是什么？它和一般的计算机应用有什么不同？答：管理信息系统是一个以人为主导，利用计算机硬件、软件、网络通信设备以及其他办公设备，进行信息的收集、传输、加工、储存、更新和维护，以企业战略竞优、提高效益和效率为目的，支持企业高层决策、中层控制、基层动作的集成化的人机系统。

管理信息系统与计算机应用的不同是：计算机只是管理信息系统的一种工具。

没有计算机也有管理信息系统，管理信息系统只有优劣之分，不存在有无的问题。

2、管理信息系统有几种分类方法？它是根据什么原则进行分类的？你自己觉得有什么分类方法？答：（1）按概念结构分类：开环结构、闭环结构；（2）按功能-过程结构分类：市场系统、财会系统、人事系统、生产系统、供运系统等经过主计划、细计划、执行计划3个过程；（3）按软件结构分类：根据销售市场、生产、后勤、人事、财务会计、信息处理、高层管理等7种管理功能，按战略计划、管理控制、运行控制、业务处理等4个层次，形成软件模块结构；（4）按硬件结构分类：主机终端网结构、微机网结构（星形网络、母线网络、环形网络）。

（5）按发展分类：统计系统、数据更新系统、状态报告系统、数据处理系统、知识工作和办公自动化系统、决策支持系统。

3、管理信息系统应包括什么子系统？子系统之间是如何相互联系的？答：管理信息系统由四大部件组成：信息源是信息产生地；信息处理器担负信息的传输、加工、保存等任务；信息用户是信息的使用者，他应用信息进行决策；信息管理者负责信息系统的设计实现，在实现以后，他负责信息系统的运行和协调。

从概念上，管理信息系统由业务信息系统（市场子系统、生产子系统、财务子系统、其他子系统）组成中央数据库（信息源），经知识工作子系统与职能人员处理（信息处理器）后，再同时一方面送到决策支持子系统和中级管理人员（信息用户）进行控制、决策，一方面送到经理支持子系统和高级管理人员进行计划、决策。

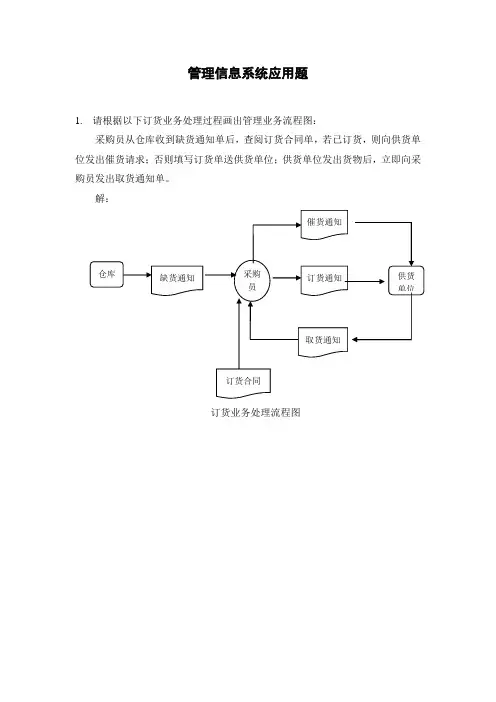

管理信息系统应用题1.请根据以下订货业务处理过程画出管理业务流程图：采购员从仓库收到缺货通知单后，查阅订货合同单，若已订货，则向供货单位发出催货请求；否则填写订货单送供货单位；供货单位发出货物后，立即向采购员发出取货通知单。

解：订货业务处理流程图2.请将下列决策处理过程用以决策树及决策表表示出来。

铁路货运收费标准如下：（1）若收货地点在本省以内，快件每公斤5元，慢件每公斤3元。

（2）若收货地点在外省，且重量小于或等于20公斤，快件每公斤7元，慢件每公斤5元；反之，若重量大于20公斤，超重部分每公斤加收1.5元。

解：决策树如下：决策表如下：3. 用图书、作者两个实体及其属性和联系构建E -R 图，并转化为关系数据模型。

答：E -R 图如下：转换成的关系数据模型如下：图书（ISBN ，书名，出版社，价格） 作者（身份证号，姓名，出生地） 写作（ISBN ，身份证号，定稿时间）4. 试根据以下储蓄所取款过程画出数据流程图：储户将填好的取款单及存折交储蓄所，经查对存款账，将不合格的存折和取款单退回储户，合格的存折和取款单被送交取款处理，处理时要修改存款账户和现金账，处理的结果是将存折、利息单和现金交储户，同时将取款单存档。

图书作者写作出版社ISBN书名姓名出生地身份证号定稿时间价格N M5.某企业负责处理订货单的部门每天能收到 40 份左右的来自顾客的订货单，订货单上的项目包括订货单编号、顾客编号、产品编号、数量、订货日期、交货日期等。

假定这些订单由:“订货单处理”处理逻辑进行处理。

试根据这一业务情况写出数据字典中的“订货单”数据流定义。

数据流名称：订货单编号DFO01简述：顾客送来的订货单数据流来源：“顾客”外部实体数据流去向：“订货单处理”处理逻辑数据流组成：订货单编号 + 顾客编号 + 产品编号 + 数量 + 订货日期 +交货日期流通量：40份左右/天6.试根据下述情况制出表格分配图。

采购部门准备的采购单为一式四份：第 1 张送供货方；第 2 张送交收货部门，用于登入待收货登记册；第 3 张交会计部门作应付款处理，记入应付账；第 4 张留在采购部门备查。

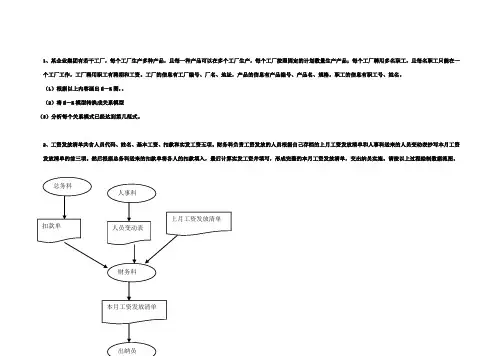

1、某企业集团有若干工厂，每个工厂生产多种产品，且每一种产品可以在多个工厂生产，每个工厂按照固定的计划数量生产产品；每个工厂聘用多名职工，且每名职工只能在一个工厂工作，工厂聘用职工有聘期和工资。

工厂的信息有工厂编号、厂名、地址，产品的信息有产品编号、产品名、规格，职工的信息有职工号、姓名。

（1）根据以上内容画出E－R图，。

（2）将E－R模型转换成关系模型（3）分析每个关系模式已经达到第几范式。

2、工资发放清单共含人员代码、姓名、基本工资、扣款和实发工资五项。

财务科负责工资发放的人员根据自己存档的上月工资发放清单和人事科送来的人员变动表抄写本月工资发放清单的前三项。

然后根据总务科送来的扣款单将各人的扣款填入，最后计算实发工资并填写，形成完整的本月工资发放清单，交出纳员实施。

请按以上过程绘制数据流图。

3、某学校对学生成绩的评定方法为：（1）若期末考试成绩大于等于90分，作业情况为好的成绩为优，而作业成绩为差的定为良。

（2）若期末考试成绩大于等于75分，作业情况为好的成绩定为良，而作业情况为差的成绩定为及格。

（3）若期末考试成绩大于等于60分，作业情况为好的成绩定为及格，作业情况为差的成绩是为不及格。

（4）期末考试成绩低于60分，成绩定为不及格。

根据上述条件画出相应的判断树和判断表4、某商业银行发放贷款原则如下：(1)对于贷款未超过限额的客户，允许立即贷款；(2)对于贷款已超过限额的客户，若过去还款记录好且本次贷款额在2万元以下，可作出贷款安排；否则拒绝贷款。

请绘制发放贷款的决策表。

1、仓库的业务工作有如下内容：仓库保管员根据客户的出库单和入库单做出入库登录处理去修改库存台账，根据库存台账作统计输出工作产生库存日报表存储在日记账中。

查询库存时，查询者输入查询条件，根据库存台账的内容产生查询报表。

画出数据流程图。

2、请绘制供应科编制材料供应计划的DFD，处理过程如下：（1）计算生产材料用量。

供应科根据生产科提供的生产计划和工艺科提供的材料消耗定额数据，计算出各种产品的材料需求量，经分类合并后，得到生产材料用量文件并存储，（2）计算材料净需求量。

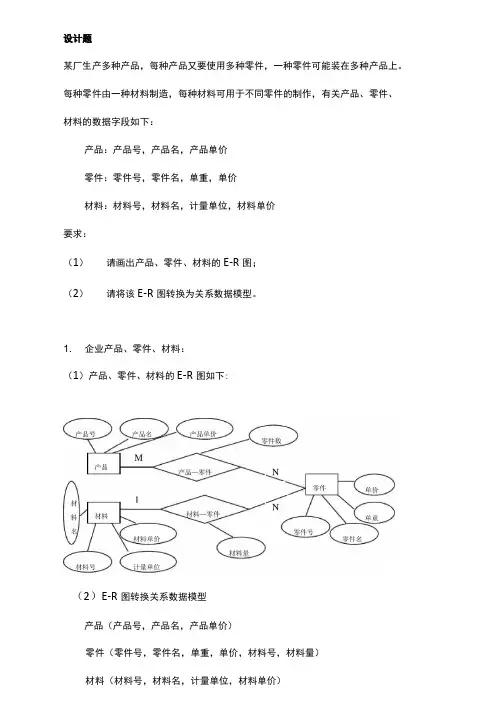

设计题某厂生产多种产品，每种产品又要使用多种零件，一种零件可能装在多种产品上。

每种零件由一种材料制造，每种材料可用于不同零件的制作，有关产品、零件、材料的数据字段如下：产品：产品号，产品名，产品单价零件：零件号，零件名，单重，单价材料：材料号，材料名，计量单位，材料单价要求：（1）请画出产品、零件、材料的E-R图；（2）请将该E-R图转换为关系数据模型。

1. 企业产品、零件、材料：（1）产品、零件、材料的E-R图如下:（2）E-R图转换关系数据模型产品（产品号，产品名，产品单价）零件（零件号，零件名，单重，单价，材料号，材料量）材料（材料号，材料名，计量单位，材料单价）产品一零件（产品号，零件号，零件数）评分细则：（1）E-R 图1）实体的确定：产品、零件、材料（1分）；2）对应关系正确（2分）；3）有相当于〃产品-零件”和〃材料-零件”的联系（2分）。

（2）关系逻辑数据模型1）一个实体对应一个关系（一个1分，共计3分）；2）多对多联系对应一个关系，且码标识正确（1分）；3）实体属性的码正确（1分）。

否则酌情扣分。

2. 试绘制商场到货处理的数据流程图，处理步骤如下：（1）商场根据供应商送来的发货单及货物，经与订货合同相对照，审核发货单。

与合同不符的发货单及货物退回供应商。

（2）收货处理：在审核发货单后，对货物进行质量检查。

质量不合格的货物及发货单退回供应商；对质量合格的货物开入库单，并将入库单及货物送仓库，发货单存档，向财务科发出付款通知。

商场到货处理：付款矗时财务科不符的发货单、货物质量不合格的货物、发货单评分细则：(1 )处理正确，其数据流正确(4分)；(2 )夕卜部实体正确，其数据流正确(3分)；(3)存储正确，其数据流正确(2分)；(4)无其它错误(1分)。

否则酌情扣分。

3. 教学管理涉及的实体有：教师：职工号、姓名、年龄、职称学生：学号、姓名、年龄、性别课程：课程号、课程名、学时数这些实体之间的联系为：一名教师只讲授一门课程，一门课程可由多名教师讲授；一个学生学习多门课程，每门课程有多个学生学习。

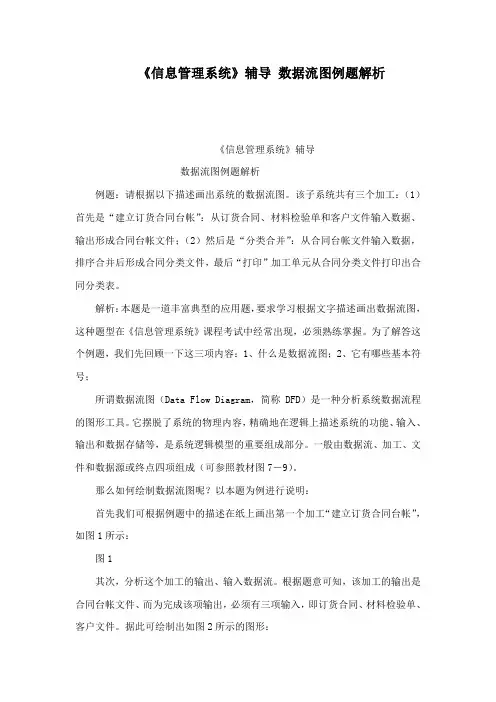

《信息管理系统》辅导数据流图例题解析《信息管理系统》辅导数据流图例题解析例题：请根据以下描述画出系统的数据流图。

该子系统共有三个加工：（1）首先是“建立订货合同台帐”：从订货合同、材料检验单和客户文件输入数据、输出形成合同台帐文件；（2）然后是“分类合并”：从合同台帐文件输入数据，排序合并后形成合同分类文件，最后“打印”加工单元从合同分类文件打印出合同分类表。

解析：本题是一道丰富典型的应用题，要求学习根据文字描述画出数据流图，这种题型在《信息管理系统》课程考试中经常出现，必须熟练掌握。

为了解答这个例题，我们先回顾一下这三项内容：1、什么是数据流图；2、它有哪些基本符号；所谓数据流图（Data Flow Diagram，简称DFD）是一种分析系统数据流程的图形工具。

它摆脱了系统的物理内容，精确地在逻辑上描述系统的功能、输入、输出和数据存储等，是系统逻辑模型的重要组成部分。

一般由数据流、加工、文件和数据源或终点四项组成（可参照教材图7－9）。

那么如何绘制数据流图呢？以本题为例进行说明：首先我们可根据例题中的描述在纸上画出第一个加工“建立订货合同台帐”，如图1所示：图1其次，分析这个加工的输出、输入数据流。

根据题意可知，该加工的输出是合同台帐文件、而为完成该项输出，必须有三项输入，即订货合同、材料检验单、客户文件。

据此可绘制出如图2所示的图形：图2此时应注意两点：第一要对加工进行编号。

本例中，我们将加工“建立订货合同台帐”编号为P1；第二要判断输入、输出项是一般的数据流、还是文件存储。

如果是文件存储（比如客户文件、合同台帐文件）则需要用右边开口的方框表示，同时表示数据流的箭头上的文字可省略。

第三、将加工“分类合并”画在纸上，如图3所示图3第四、找出加工“分类合并”的输入和输出项，并用箭头在纸上标注出来。

本例中，该加工的输入数据流是合同台帐文件，输出数据流是合同分类文件，由于“合同台帐文件”已被绘制在纸张上，因此只需用箭头将它与加工联接起来即可。

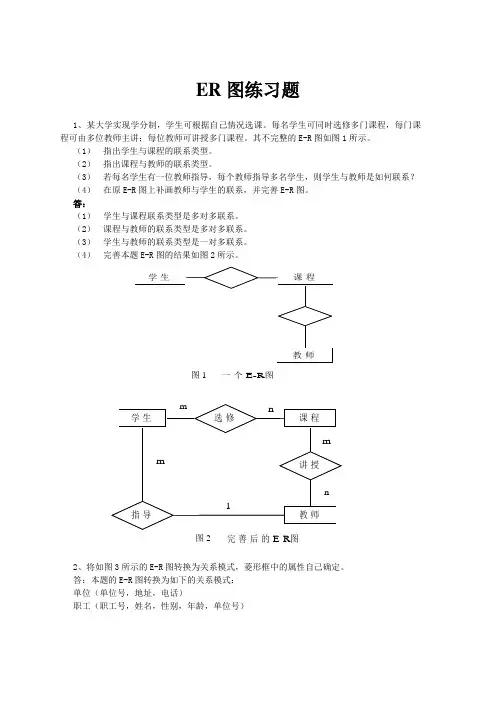

ER图练习题1、某大学实现学分制，学生可根据自己情况选课。

每名学生可同时选修多门课程，每门课程可由多位教师主讲；每位教师可讲授多门课程。

其不完整的E-R图如图1所示。

（1）指出学生与课程的联系类型。

（2）指出课程与教师的联系类型。

（3）若每名学生有一位教师指导，每个教师指导多名学生，则学生与教师是如何联系？（4）在原E-R图上补画教师与学生的联系，并完善E-R图。

答：（1）学生与课程联系类型是多对多联系。

（2）课程与教师的联系类型是多对多联系。

（3）学生与教师的联系类型是一对多联系。

（4）完善本题E-R图的结果如图2所示。

2、将如图3所示的E-R图转换为关系模式，菱形框中的属性自己确定。

答：本题的E-R图转换为如下的关系模式：单位（单位号，地址，电话）职工（职工号，姓名，性别，年龄，单位号）3、假定一个部门的数据库包括以下信息：（1）职工的信息：职工号、姓名、地址和所在部门。

（2）部门的信息：部门所有职工、部门名、经理和销售的产品。

（3）产品的信息：产品名、制造商、价格、型号及产品的内部编号。

（4）制造商的信息：制造商名称、地址、生产的产品名和价格。

试画出这个数据库的E-R图。

答：本题对应的E-R图如图 4所示。

4、某医院病房计算机管理中心需要如下信息：科室：科名、科地址、科电话、医生姓名病房：病房号、床位号、所属科室名医生：姓名、职称、所属科室名、年龄、工作证号病人：病历号、姓名、性别、诊断、主管医生、病房号其中，一个科室有多少个病房、多少个医生，一个病房只能属于一个科室，一个医生只属于一个科室，但可负责多个病人的诊治，一个病人的主管医生只有一个。

完成如下设计：（1）设计该计算机管理系统的E-R图（2）将该E-R图转换为关系模式结构。

（3）指出转换结果中每个关系模式的候选码。

答：（1）本题的E-R图如图5所示。

（2）对应的关系模式结构如下：科室（科名，科地址，科电话）病房（病房号，床位号，科室名）医生（工作证号，姓名，职称，科室名，年龄）病人（病历号，姓名，性别，主管医生，病房号）（3）每个关系的候选码如下：科室的候选码是科名。

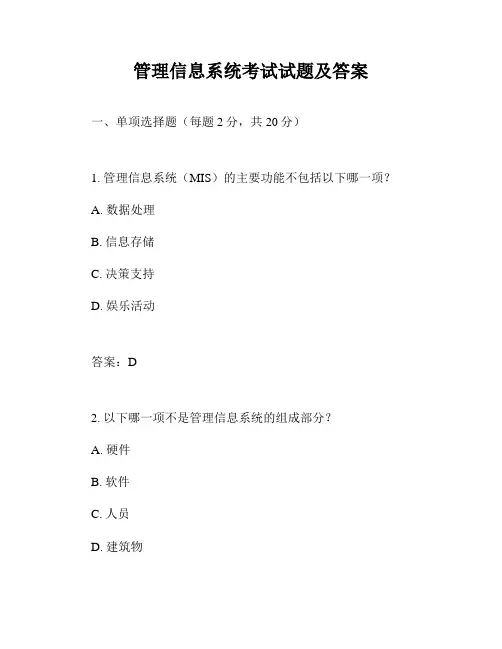

管理信息系统考试试题及答案一、单项选择题（每题2分，共20分）1. 管理信息系统（MIS）的主要功能不包括以下哪一项？A. 数据处理B. 信息存储C. 决策支持D. 娱乐活动答案：D2. 以下哪一项不是管理信息系统的组成部分？A. 硬件B. 软件C. 人员D. 建筑物答案：D3. 管理信息系统的目的是？A. 提高工作效率B. 降低成本C. 提供决策支持D. 所有以上选项答案：D4. 以下哪一项不是管理信息系统的发展趋势？A. 集成化B. 网络化C. 智能化D. 孤立化答案：D5. 管理信息系统中，数据库管理系统的主要作用是什么？A. 数据存储B. 数据处理C. 数据传输D. 数据备份答案：A6. 以下哪一项不是管理信息系统开发的方法？A. 系统分析B. 系统设计C. 系统实施D. 随机开发答案：D7. 管理信息系统的生命周期包括以下哪些阶段？A. 系统规划、系统分析、系统设计、系统实施、系统维护B. 系统规划、系统设计、系统实施、系统维护C. 系统分析、系统设计、系统实施、系统维护D. 系统设计、系统实施、系统维护答案：A8. 以下哪一项不是管理信息系统的效益？A. 提高决策质量B. 提高工作效率C. 减少员工数量D. 增加员工满意度答案：C9. 管理信息系统中，用户界面的主要作用是什么？A. 数据输入B. 数据输出C. 数据处理D. 数据存储答案：A10. 以下哪一项不是管理信息系统的硬件组成部分？A. 服务器B. 工作站C. 网络设备D. 操作系统答案：D二、多项选择题（每题3分，共15分）11. 管理信息系统的类型包括以下哪些？A. 事务处理系统B. 管理信息系统C. 决策支持系统D. 专家系统答案：ABCD12. 管理信息系统开发过程中可能遇到的问题包括以下哪些？A. 技术问题B. 人员问题C. 资金问题D. 时间问题答案：ABCD13. 管理信息系统的效益评估可以从以下哪些方面进行？A. 经济效益B. 社会效益C. 管理效益D. 技术效益答案：ABCD14. 管理信息系统的维护包括以下哪些内容？A. 硬件维护B. 软件维护C. 数据维护D. 人员培训答案：ABCD15. 管理信息系统的发展趋势包括以下哪些？A. 云计算B. 大数据C. 人工智能D. 移动计算答案：ABCD三、判断题（每题2分，共20分）16. 管理信息系统是组织内部人员、计算机硬件、软件、网络资源及数据资源组成的一个系统。

管理信息系统考试考试试题及答案一、选择题（每题2分，共40分）1. 以下哪项不是管理信息系统的基本功能？A. 数据收集与输入B. 数据存储与管理C. 数据传输D. 数据打印与输出答案：D2. 以下哪项不是管理信息系统的特点？A. 系统性B. 实时性C. 自动化D. 保密性答案：D3. 以下哪种方法不属于管理信息系统的分析方法？A. 数据流程图B. 实体关系图C. 结构化分析方法D. 面向对象分析方法答案：D4. 以下哪种类型的系统不属于管理信息系统的范畴？A. 事务处理系统B. 办公自动化系统C. 决策支持系统D. 电子商务系统答案：D5. 以下哪个不是管理信息系统的开发阶段？A. 系统分析B. 系统设计C. 系统实施D. 系统运行答案：D6. 以下哪种方法不是管理信息系统开发的常用方法？A. 结构化方法B. 原型法C. 面向对象方法D. 人工智能方法答案：D7. 以下哪个不是管理信息系统的关键成功因素？A. 组织策略B. 技术支持C. 人力资源D. 财务预算答案：D8. 以下哪种类型的系统不属于决策支持系统？A. 数据库管理系统B. 模型库管理系统C. 知识库管理系统D. 文件管理系统答案：D9. 以下哪个不是管理信息系统的评价标准？A. 系统的稳定性B. 系统的可维护性C. 系统的可扩展性D. 系统的盈利性答案：D10. 以下哪个不是管理信息系统的应用领域？A. 企业管理B. 教育管理C. 医疗卫生管理D. 娱乐产业答案：D二、填空题（每题2分，共20分）11. 管理信息系统的三个基本层次是：________、________、________。

答案：操作层、战术层、战略层12. 管理信息系统的主要功能包括：数据收集与输入、________、数据存储与管理、数据传输、数据打印与输出。

答案：数据处理13. 管理信息系统的分析方法主要包括：数据流程图、实体关系图、________。

答案：结构化分析方法14. 管理信息系统的开发方法包括：结构化方法、原型法、________。

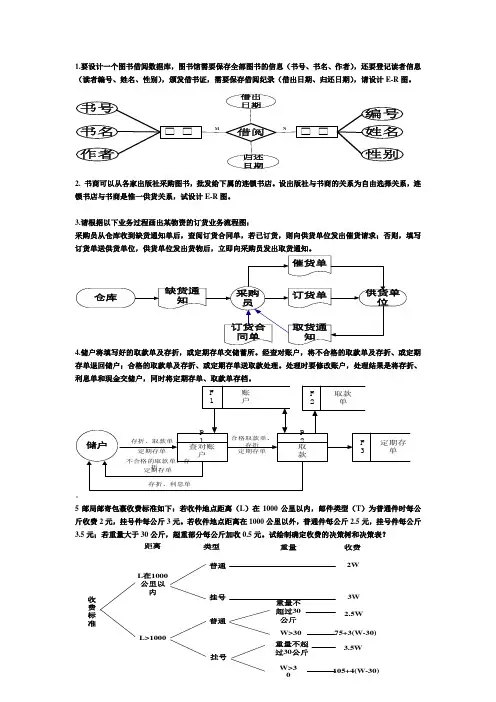

1.要设计一个图书借阅数据库，图书馆需要保存全部图书的信息（书号、书名、作者），还要登记读者信息（读者编号、姓名、性别），颁发借书证，需要保存借阅纪录（借出日期、归还日期），请设计E-R 图。

2. 书商可以从各家出版社采购图书，批发给下属的连锁书店。

设出版社与书商的关系为自由选择关系，连锁书店与书商是惟一供货关系，试设计E-R 图。

3.请根据以下业务过程画出某物资的订货业务流程图：采购员从仓库收到缺货通知单后，查阅订货合同单，若已订货，则向供货单位发出催货请求；否则，填写订货单送供货单位，供货单位发出货物后，立即向采购员发出取货通知。

4.储户将填写好的取款单及存折，或定期存单交储蓄所。

经查对账户，将不合格的取款单及存折、或定期存单退回储户；合格的取款单及存折、或定期存单送取款处理。

处理时要修改账户，处理结果是将存折、利息单和现金交储户，同时将定期存单、取款单存档。

5邮局邮寄包裹收费标准如下：若收件地点距离（L ）在1000公里以内，邮件类型（T ）为普通件时每公斤收费2元，挂号件每公斤3元。

若收件地点距离在1000公里以外，普通件每公斤2.5元，挂号件每公斤3.5元；若重量大于30公斤，超重部分每公斤加收0.5元。

试绘制确定收费的决策树和决策表？收费标准L 在1000公里以内L>1000普通挂号普通挂号重量不超过30公斤重量不超过30公斤W>30W>302W3W 2.5W 75+3(W-30)3.5W 105+4(W-30)距离类型重量收费决策规则号123456条件L≤1000Y Y N N N NT=普通Y N Y Y N N重量≤30——Y N Y N 应采取的行动2W√3W√2.5W√75+3(W-30)√3.5W√105+4(W-30)√6.根据以下领料业务过程画出领料业务流程图：车间填写领料单给库长要求领料，库长根据用料计划审批领料单：未批准的返回车间；已批准的领料单被送到仓库保管员处，由他查阅库存账，若账上有货，则通知车间前来领料，否则将缺货通知采购人员。

管理信息系统考试试题及答案一、选择题（每题2分，共40分）1. 以下哪项不是管理信息系统的主要功能？A. 数据收集B. 数据存储C. 数据分析D. 数据打印答案：D2. 管理信息系统按应用层次分为战略层、战术层和操作层，以下哪项属于战术层？A. 人力资源管理系统B. 财务管理系统C. 生产管理系统D. 销售管理系统答案：C3. 以下哪种方法不属于管理信息系统的开发方法？A. 结构化方法B. 面向对象方法C. 原型法D. 模块化方法答案：D4. 以下哪种管理信息系统属于垂直型系统？A. 人力资源管理系统B. 财务管理系统C. 供应链管理系统D. 企业资源规划系统答案：C5. 以下哪个不是管理信息系统的基本组成部分？A. 信息源B. 信息处理器C. 信息输出D. 信息传递答案：D6. 以下哪种信息技术不是管理信息系统的基础技术？A. 数据库技术B. 计算机网络技术C. 人工智能技术D. 电子商务技术答案：D7. 以下哪个不是管理信息系统的实施阶段？A. 需求分析B. 系统设计C. 系统实施D. 系统验收答案：D8. 以下哪种管理信息系统能够提高企业的核心竞争力？A. 人力资源管理系统B. 财务管理系统C. 客户关系管理系统D. 供应链管理系统答案：C9. 以下哪个不是管理信息系统的评价标准？A. 系统的稳定性B. 系统的可用性C. 系统的性能D. 系统的盈利能力答案：D10. 以下哪个不是管理信息系统的风险？A. 技术风险B. 管理风险C. 市场风险D. 法律风险答案：C二、填空题（每题2分，共20分）1. 管理信息系统的主要功能包括：数据收集、数据存储、数据加工和______。

答案：数据输出2. 管理信息系统按应用层次分为战略层、战术层和操作层，其中操作层主要包括______、______、______等。

答案：生产管理系统、销售管理系统、财务管理系统3. 管理信息系统的开发方法主要有：结构化方法、面向对象方法、原型法和______。

(完整版)管理信息系统题库及答案一、选择题1. 以下哪项不是管理信息系统的主要功能？A. 数据收集B. 数据存储C. 数据分析D. 数据删除答案：D2. 管理信息系统按照应用层次可以分为哪几类？A. 业务处理系统B. 管理控制系统C. 决策支持系统D. 所有以上选项答案：D3. 以下哪个不属于管理信息系统的基本组成？A. 信息源B. 信息处理器C. 信息用户D. 信息传输答案：D4. 以下哪个不属于管理信息系统的主要特点？A. 实时性B. 准确性C. 完整性D. 保密性答案：D二、填空题5. 管理信息系统的核心是______。

答案：信息6. 管理信息系统的目的是提高组织的______和______。

答案：工作效率，管理水平7. 管理信息系统的发展经历了______、______、______三个阶段。

答案：数据处理，信息管理，决策支持三、判断题8. 管理信息系统是计算机技术与组织管理相结合的产物。

（）答案：正确9. 管理信息系统只关注组织内部的信息，而不关注外部信息。

（）答案：错误10. 管理信息系统可以替代管理者的决策。

（）答案：错误四、简答题11. 简述管理信息系统的定义及作用。

答案：管理信息系统是一个以人为主体，利用计算机技术、通信技术和信息处理技术，对组织内部及外部信息进行有效管理和利用的系统。

管理信息系统的作用主要体现在以下几个方面：（1）提高工作效率：通过自动化处理，降低人工劳动强度，提高工作效率。

（2）提高管理水平：为管理者提供实时、准确的信息，帮助其做出科学决策。

（3）优化资源配置：通过信息共享，减少资源浪费，提高资源利用率。

（4）增强组织竞争力：及时获取外部信息，为组织发展提供有力支持。

12. 简述管理信息系统的基本功能。

答案：管理信息系统的基本功能包括：（1）数据收集：收集组织内部及外部相关信息。

（2）数据存储：将收集到的数据进行存储，以便后续处理。

（3）数据处理：对收集到的数据进行加工、整理、分析，生成有用的信息。

管理信息系统(课后习题答案)一、填空题1. 管理信息系统的主要目的是______。

答案：提高组织的管理效率和管理水平2. 管理信息系统按其功能可以分为______、______和______。

答案：决策支持系统、事务处理系统、信息报告系统3. 管理信息系统的基本结构包括______、______、______和______。

答案：信息源、信息处理器、信息用户、信息管理者二、选择题1. 以下哪项不是管理信息系统的基本特征？（）A. 系统性B. 实时性C. 集成性D. 灵活性答案：D2. 管理信息系统的核心是（）。

A. 数据库B. 模型库C. 方法库D. 知识库答案：A三、判断题1. 管理信息系统是一种计算机化的信息处理系统，它可以帮助组织实现高效的管理。

（）答案：正确2. 管理信息系统只关注组织内部的信息，而不关注组织外部的信息。

（）答案：错误四、简答题1. 简述管理信息系统的定义及特点。

答案：管理信息系统是一种利用计算机技术、通信技术和现代管理方法，对组织内部和外部信息进行有效管理和利用的系统。

它具有以下特点：（1）系统性：管理信息系统将组织内部各个部门、各个层次的信息进行整合，形成一个统一的整体。

（2）实时性：管理信息系统可以实时收集、处理和传递信息，满足组织对信息的需求。

（3）集成性：管理信息系统将组织内部各种信息资源进行集成，实现信息共享。

（4）灵活性：管理信息系统可以根据组织的发展需求，进行相应的调整和优化。

2. 简述管理信息系统的功能。

答案：管理信息系统的功能主要包括以下几个方面：（1）信息收集：收集组织内部和外部相关信息，为决策提供数据支持。

（2）信息处理：对收集到的信息进行加工、整理和分析，形成有用的信息。

（3）信息传递：将处理后的信息及时传递给组织内部各个部门和个人。

（4）信息存储：将处理后的信息存储在数据库中，方便查询和利用。

（5）信息查询：提供方便快捷的信息查询功能，满足用户对信息的需求。

1、请根据以下销售过程分别画出业务流程图、数据流程图：用户将订货单交某企业的业务经理，经检验后，对不合格的订单要由用户重填，合格的订单交仓库保管员作出库处理，即查阅库存台帐，如果有货则向用户开票发货，如缺货，则通知采购人员采购。

2、根据下述业务工作过程，画出业务流程图。

成品库保管员按车间送来的入库登记单登记库存台账。

发货时，发货员根据销售科送来的发货通知单将成品出库，并发货，同时填写三份出库单，其中一份交给成品库保管员，由他按此出库单登记库存台账，出库单另外两联分别送销售科和会计科。

3、教师科研管理工作流程是：接收教师交来科研申报材料，科研秘书根据科研管理条例进行初审，对需要修改的申报材料退回教师修改；对初审合格的材料，再根据科研管理条例和科研档案进行分类。

分类完成后将科研成果材料报主管主任审批，审批合格后，由科研秘书将材料存储到科研档案，并报科研处备案。

画出业务流程图和数据流程图。

4、教学管理的主要工作过程是：系办输入班级和教学时间，查看教学计划表，确定本学期教学任务。

根据本学期教学任务，查看教师表制作开课任务书和班级教学计划表。

查询时，教师输入教师姓名和时间，查询本人的教学任务，学生输入班级和时间，查询班级教学计划。

画出教学管理的数据流程图。

5、某仓库管理系统按以下步骤进行信息处理，试画出其数据流程图。

①保管员根据当日的出库单和入库单通过出库处理和入库处理分别将数据输入到“出库流水账”和“入库流水账”，并修改“库存台帐”。

②根据库存台帐由统计、打印程序输出库存日报表。

③需要查询时，可利用查询程序在输入查询条件后，到库存台帐去查询，显示查询结果。

1、答案：业务流程图：数据流程图：F2 不合格的订单库存台帐F4 发货票2、答案：3、答案：业务流程图：数据流程图： D2科研档案F4 审批合格材料D1 科研条例4、答案：D1 教学计划表D2 教师表5、答案入库流水账查询库存查询结果F4姓名F5教学任1、某运输公司收取运费的标准如下：①本地客户每吨5元。

管理信息系统画图练习题集与答案一、练习题题目一：绘制组织结构图假设一家公司有以下几个部门：市场部、销售部、研发部、人力资源部、财务部。

请根据以下信息绘制组织结构图：1. 公司设有一位总经理。

2. 市场部和销售部有一位共同的经理。

3. 研发部、人力资源部和财务部各自有一位经理。

4. 市场部下设有市场调研、广告策划两个小组。

5. 销售部下设有销售一科、销售二科两个小组。

题目二：绘制数据流程图某公司采购部门的数据流程如下：1. 采购部门收到采购申请单。

2. 采购部门审核采购申请单，生成采购订单。

3. 采购订单发送给供应商。

4. 供应商发货，生成发货单。

5. 采购部门验收货物，生成验收报告。

6. 采购部门根据验收报告进行付款。

请根据以上信息绘制数据流程图。

题目三：绘制决策树某公司面临以下决策问题：1. 是否进行产品研发？2. 如果进行产品研发，有三种方案可供选择：方案一、方案二、方案三。

3. 如果选择方案一，需要考虑以下因素：市场需求、技术难度、投资回报。

4. 如果选择方案二，需要考虑以下因素：市场需求、生产成本、投资回报。

5. 如果选择方案三，需要考虑以下因素：市场需求、技术难度、生产成本。

请根据以上信息绘制决策树。

答案一、组织结构图```├── 市场部/销售部经理│ ├── 市场调研小组│ └── 广告策划小组├── 研发部经理├── 人力资源部经理└── 财务部经理```二、数据流程图```采购申请单│├─>采购部门审核│ ││ ├─>生成采购订单│ ││ └─>发送给供应商└─>供应商发货│├─>生成发货单│└─>采购部门验收│└─>生成验收报告│└─>采购部门付款```三、决策树```是否进行产品研发？──> 是──> 选择方案│ ││ ├── 方案一──> 市场需求──> 技术难度──> 投资回报│ ││ ├──方案二──> 市场需求──> 生产成本──> 投资回报│ ││ └──方案三──> 市场需求──> 技术难度──> 生产成本│└─> 否```以上为三道练习题的答案，下面将对每个题目进行详细解析。

管理体系信息系统画图练习题及答案————————————————————————————————作者：————————————————————————————————日期：1、请根据以下销售过程分别画出业务流程图、数据流程图：用户将订货单交某企业的业务经理，经检验后，对不合格的订单要由用户重填，合格的订单交仓库保管员作出库处理，即查阅库存台帐，如果有货则向用户开票发货，如缺货，则通知采购人员采购。

2、根据下述业务工作过程，画出业务流程图。

成品库保管员按车间送来的入库登记单登记库存台账。

发货时，发货员根据销售科送来的发货通知单将成品出库，并发货，同时填写三份出库单，其中一份交给成品库保管员，由他按此出库单登记库存台账，出库单另外两联分别送销售科和会计科。

3、教师科研管理工作流程是：接收教师交来科研申报材料，科研秘书根据科研管理条例进行初审，对需要修改的申报材料退回教师修改；对初审合格的材料，再根据科研管理条例和科研档案进行分类。

分类完成后将科研成果材料报主管主任审批，审批合格后，由科研秘书将材料存储到科研档案，并报科研处备案。

画出业务流程图和数据流程图。

4、教学管理的主要工作过程是：系办输入班级和教学时间，查看教学计划表，确定本学期教学任务。

根据本学期教学任务，查看教师表制作开课任务书和班级教学计划表。

查询时，教师输入教师姓名和时间，查询本人的教学任务，学生输入班级和时间，查询班级教学计划。

画出教学管理的数据流程图。

5、某仓库管理系统按以下步骤进行信息处理，试画出其数据流程图。

①保管员根据当日的出库单和入库单通过出库处理和入库处理分别将数据输入到“出库流水账”和“入库流水账”，并修改“库存台帐”。

②根据库存台帐由统计、打印程序输出库存日报表。

③需要查询时，可利用查询程序在输入查询条件后，到库存台帐去查询，显示查询结果。

1、答案：业务流程图：不合用订货业务采购合格数据流程图：F2 不合格的订单F1 订货单 F3 合格的订单 F5 缺货通知F4 发货票2、答案：车入库保库存出库会用P1P2 出库存台 采购3、答案：业务流程图：数据流程图： D2 科研档案F3 不合格材料F1 科研材料 F2 合格材料 F3 科研成果F4 审批合格材料教科研申科研需修改备案申科研分类后批准申科研管主管科教P1P2P3D1 科研条例4、答案： D1 教学计划表F1 班级表F2 教学时间表F3本学期教学任务D2 教师表5、答案F7教F6D4 班级教D3 开课P1系P2生成开课任学入库入库流查询F4F5教P3P4教科1、某运输公司收取运费的标准如下：① 本地客户每吨5元。

管理信息系统考试试题及答案一、单项选择题（每题2分，共20分）1. 管理信息系统（MIS）的核心是（）A. 数据B. 网络C. 硬件D. 软件2. MIS的主要功能不包括（）A. 数据处理M. 决策支持C. 自动控制D. 信息报告3. 下列哪项不是管理信息系统的特征？（）A. 集成性B. 可扩展性C. 独立性D. 灵活性4. MIS的最终目的是（）A. 提高工作效率B. 降低成本C. 支持管理决策D. 增强企业竞争力5. 在MIS中，（）是连接用户与系统之间的桥梁。

A. 数据库B. 用户界面C. 操作系统D. 网络协议6. MIS中的数据流程图（DFD）主要用于描述（）A. 数据存储B. 数据处理过程C. 数据传输D. 数据安全7. 以下哪项不是MIS开发过程中的步骤？（）A. 系统规划B. 系统分析C. 系统实施D. 系统销售8. 在MIS中，（）是确保数据一致性和准确性的关键。

A. 数据字典B. 数据备份C. 数据加密D. 数据恢复9. MIS的查询处理功能主要依赖于（）A. 数据库管理系统B. 操作系统C. 网络协议D. 硬件设备10. 以下哪项是MIS的发展趋势？（）A. 单一化B. 集中化C. 分布式系统D. 减少自动化二、多项选择题（每题3分，共15分）11. MIS的开发原则包括（）A. 用户参与B. 模块化设计C. 快速迭代D. 一次性完成12. 以下属于MIS硬件资源的是（）A. 服务器B. 打印机C. 网络设备D. 办公软件13. MIS在企业中的应用包括（）A. 人力资源管理B. 财务管理C. 客户关系管理D. 产品制造14. MIS的系统维护包括（）A. 硬件维护B. 软件升级C. 数据备份D. 系统测试15. 下列哪些因素会影响MIS的性能？（）A. 系统架构B. 用户操作习惯C. 数据量大小D. 网络带宽三、简答题（每题10分，共20分）16. 简述管理信息系统（MIS）的定义及其在企业管理中的作用。

《管理信息系统》试题及答案一、选择题（每题2分，共20分）1. 以下哪项不属于管理信息系统的基本功能？A. 数据收集与输入B. 数据存储与检索C. 数据处理D. 数据娱乐答案：D2. 管理信息系统的目的是为了实现以下哪个方面的最优化？A. 组织结构B. 生产过程C. 经营管理D. 技术研发答案：C3. 以下哪个不属于管理信息系统的类型？A. 事务处理系统B. 管理报告系统C. 决策支持系统D. 数据库管理系统答案：D4. 在管理信息系统中，以下哪个层次的信息需求最为复杂？A. 战略层B. 管理层C. 操作层D. 技术层答案：A5. 以下哪个不是管理信息系统的技术支撑？A. 计算机技术B. 通信技术C. 数据库技术D. 网络技术答案：D6. 管理信息系统的生命周期包括以下哪个阶段？A. 系统分析B. 系统设计C. 系统实施D. 所有以上选项答案：D7. 以下哪个不属于管理信息系统的关键成功因素？A. 领导支持B. 技术水平C. 组织文化D. 项目资金答案：C8. 在管理信息系统中，以下哪个属于数据挖掘技术？A. 关联规则挖掘B. 神经网络C. 决策树D. 所有以上选项答案：D9. 以下哪个不属于管理信息系统的安全措施？A. 数据加密B. 访问控制C. 备份与恢复D. 网络隔离答案：D10. 以下哪个不是管理信息系统的实施策略？A. 逐步实施B. 一体化实施C. 分阶段实施D. 跳跃式实施答案：D二、填空题（每题2分，共20分）1. 管理信息系统的目的是实现组织内部信息流的合理化，提高______。

答案：经营管理效率2. 管理信息系统的基本功能包括：数据收集与输入、数据存储与检索、数据处理、信息______。

答案：输出3. 管理信息系统可分为三个层次：战略层、管理层和______。

答案：操作层4. 管理信息系统的技术支撑包括计算机技术、通信技术、数据库技术和______。

答案：网络技术5. 管理信息系统的生命周期包括系统分析、系统设计、系统实施和______。

管理信息系统练习题一、单项选择题1.信息的定义从不同角度有关多种含义，下列关于信息的定义中，错误的是（）。

A、信息是一种经过加工而形成的数据B、信息是数据所表达的客观事实，数据是信息的载体C、所有采集到的数据都可认为是信息D、信息是可以帮助人们进行决策的数据2.新系统的目标和范围的确定工作属于( )的工作内容。

A. 现行系统详细调查 B．总体规划和可行性研究C．新系统逻辑模型建立 D. 系统总体结构设计3.管理信息系统的结构是指（）A、管理信息系统的物理结构B、管理信息系统各个组成部分之间关系的总和C、管理信息系统的软件结构D、管理信息系统的硬件结构4.关于制造资源计划（MRPII）和企业资源规划（ERP）系统，以下说法中错误的是( )。

A、MRPII侧重于对企业内部人、财物等资源的管理B、MRPII可以支持在线分析处理，可用于企业决策的事前控制C、ERP将客户需求、企业内部资源及供应商整合在一条供应链上进行管理D、ERP所涉及的管理范围比MRPII更为广泛5.系统分析阶段的主要活动不包括（）A、系统总体规划及可行性研究B、计算机网络系统配置方案C、现行系统详细调查D、新系统逻辑模型的建立6.生命周期法的主要缺点是：难以准确定义用户需求，系统开发工作是劳动密集型的，以及( )。

A．阶段不明确 B．无法对项目进行管理和控制C. 开发周期长，难适应环境变化D．系统各部分不独立7.数据流程图是对原系统进行( )的工具，也是用来描述新系统逻辑模型的主要工具。

A．描述 B. 分析和抽象C．综合D．调整8.诺兰模型主要揭示了（）A、管理信息系统发展的规律B、开发管理信息系统的方法C、生命周期法的表现形式D、管理信息系统的规划方法9.在计算机系统中，( )都应该有代码。

A．每个人B．每件事、物C．每个部门 D. 每个实体10.对于结构化设计思想的描述哪一项是错误的（）A、在结构化设计中，模块的功能应当简单明确，易于理解B、自顶向下，逐步求精C、设计者应先设计顶层模块D、越下层模块，其功能越具体，越复杂11.代码结构中设置检验位是为了保证（）A、计算机内部运算不出错B、代码的合理性C、代码输入的正确性D、代码的稳定性12.在医院，患者与医生的关系是属于（）。

1、请根据以下销售过程分别画出业务流程图、数据流程图：用户将订货单交某企业的业务经理，经检验后，对不合格的订单要由用户重填，合格的订单交仓库保管员作出库处理，即查阅库存台帐，如果有货则向用户开票发货，如缺货，则通知采购人员采购。

2、根据下述业务工作过程，画出业务流程图。

成品库保管员按车间送来的入库登记单登记库存台账。

发货时，发货员根据销售科送来的发货通知单将成品出库，并发货，同时填写三份出库单，其中一份交给成品库保管员，由他按此出库单登记库存台账，出库单另外两联分别送销售科和会计科。

3、教师科研管理工作流程是：接收教师交来科研申报材料，科研秘书根据科研管理条例进行初审，对需要修改的申报材料退回教师修改；对初审合格的材料，再根据科研管理条例和科研档案进行分类。

分类完成后将科研成果材料报主管主任审批，审批合格后，由科研秘书将材料存储到科研档案，并报科研处备案。

画出业务流程图和数据流程图。

4、教学管理的主要工作过程是：系办输入班级和教学时间，查看教学计划表，确定本学期教学任务。

根据本学期教学任务，查看教师表制作开课任务书和班级教学计划表。

查询时，教师输入教师姓名和时间，查询本人的教学任务，学生输入班级和时间，查询班级教学计划。

画出教学管理的数据流程图。

5、某仓库管理系统按以下步骤进行信息处理，试画出其数据流程图。

①保管员根据当日的出库单和入库单通过出库处理和入库处理分别将数据输入到“出库流水账”和“入库流水账”，并修改“库存台帐”。

②根据库存台帐由统计、打印程序输出库存日报表。

③需要查询时，可利用查询程序在输入查询条件后，到库存台帐去查询，显示查询结果。

1、答案：业务流程图：数据流程图：2、答案：车间入库单库存帐保管员出库单会计科销售科发货通知单发货员．3、答案：业务流程图：主管主任分类后申报材料科研申报材料教科研秘批准申报材需修改申报材科研管理条备案申报材科研档科研科研条例 D1 科研处入库流水账查询结果入库单查询库存入库处理．1、某运输公司收取运费的标准如下： 5元。

A、信息是一些记录下来的符号，本身没有意义B、信息具有事实性、客观性、层次性C、信息是可以通讯的D、信息是人类思维活动的结果3、系统分析阶段的主要成果是（D）A、数据流程图B、详细调查报告C、信息流程图D、系统说明书4、下面对现行系统详细调查的描述中，不正确的是（C）A、主要内容包括对现行系统的目标、主要功能、组织结构、业务流程、数据流程的调查和分析B、重点在于对系统内部详细具体的了解C、目的是明确问题与系统开发要解决的主要问题和目标，论证系统开发的必要性和可行性D、主要任务在于理解现有业务问题和信息需求5、开发MIS有两种策略，其中一种是自下向上的策略，它的特点是（A）A、见效快，缺乏统一规划B、见效快，功能完善C、周期长，缺乏统一规划D、周期长，但规划统一，功能完善6、系统设计阶段成果是（D）A、系统实施进度与计划的制定B、计算机硬件方案的选择和设计C、处理过程设计D、系统说明书7、在会计信息系统的凭证输入设计中，为了保证输入的正确性，一个措施就是凭证输入完后，在存储之前计算机自动进行贷方科目与借方科目的核算，若不相等，则证明输入有误，这种数据校验方式属于（B）A、重复校验B、平衡校验C、控制总数校验D、表态校验8、系统实施的主要活动包括（D）A、编码、系统测试B、新旧系统转换C、系统安装D、以上都是9、确定了系统的转换方式后，最重要并且工作量最大的是（B）A、人员培训准备B、数据准备和系统初始化工作C、组织准备和物质准备D、组织准备和数据准备10、评价一个系统好坏的主要依据是（D）A、系统运行效率B、系统设计报告C、系统日常运行记录和现场实际检测数据D、操作员的使用手册11、制定战略战略决策所需要信息的特点是（C）A、寿命短，精度高，主要来自系统内部，使用频率低，内容具体B、寿命长，精度低，主要来自系统外部，使用频率低，内容具体C、寿命长，精度低，主要来自系统外部，使用频率低，内容抽象D、寿命短，精度低，主要来自系统外部，使用频率低，内容具体12、系统开发的原型法的主要优点是（A）A、能更确切地获取用户需求B、能提高系统开发文档的规范性C、合理设计软件的模块结构D、能提高编程的效率13、在管理决策中，非结构化决策是指那些（D）的决策问题A、在决策前不能识别决策过程的各个方面，可以用固定决策规则来描述B、在决策前能识别决策过程的各个方面，可以用固定决策规则来描述C、在决策前不能识别决策过程的各个方面，不能用固定决策规则来描述D、在决策前不能识别决策过程的各个方面，不能用固定决策规则来描述14、系统分析的任务是完成新系统的（B）A、物理设计B、逻辑设计C、程序设计D、模块设计15、数据字典的主要内容有（B）A、数据流、数据元素、加工、处理B、数据流、数据元素、数据存储、加工外部项C、数据流、外部项、处理D、数据流、数据存储三、判断题（每小题1分，共10分）1.管理科学的狭义理解是运筹学加计算机，即用计算机收集信息，用运筹学列出模型，然后再用计算机求解。
