机械自动控制阀门的设计及控制原理分析

机械浮球阀的工作原理
机械浮球阀是一种常见的控制阀门，主要用于自动化控制系统和液位控制系统。

它的工作原理基于浮球的运动，通过开关阀门来调节液体或气体的流量。

机械浮球阀由三个主要部分组成：阀体、阀芯和浮球组件。

阀体是一个圆柱形的管道，有进口和出口通道，一般是由铸铁或不锈钢制成。

阀芯是一个基于浮球的机械结构，与阀体的通道相连，可以控制阀门的开合。

浮球组件由一个浮球和一个悬挂在阀芯上的杆组成，当液位升高时，浮球被抬升，杆随之上升，阀芯关闭；当液位下降时，浮球下降，杆随之下降，阀芯打开。

机械浮球阀最常见的应用是用于液位控制系统，通过浮球的运动，控制阀门的开闭，调节液位在一定范围内。

例如，在蒸汽锅炉的水位控制中，机械浮球阀可以用于调节进水阀门，保持水位平衡。

在储罐液位控制中，机械浮球阀可以控制泵的状态，控制储罐的液位。

在饮用水的处理中，机械浮球阀可以控制水泵的开启和关闭，保持水箱的水位稳定。

这些过程都可以通过精确地控制机械浮球阀来实现。

另一种常见的应用是在自动化控制系统中，机械浮球阀可以检测流量或液位的变化，并控制阀门的开闭，以达到自动化控制系统的目的。

例如，在工业制造过程中，机械浮球阀可以控制用于物料输送的气体流量。

在污水处理中，机械浮球阀可以控制化学药品的喷射量，以实现污水处理的最佳效果。

总的来说，机械浮球阀通过浮球组件的运动，实现了阀门的开闭和流量的控制。

它在液位控制系统和自动化控制系统中有广泛的应用，并且在工业生产中起着至关重要的作用。

自动保压重锤式液控蝶阀及控制原理分析核心提示：本文主要汇总了自动保压重锤式液控蝶阀及其控制原理分析。

一、液控蝶阀及控制原理1.机械系统。

蝶阀的机械系统主要由驱动机构、阀体、蝶板、阀轴、轴封部件和阀轴定位部件组成。

驱动机构由固定在阀轴上的连接头、重锤、内外墙板和夹在两墙板中间用于驱动阀轴的液压油缸组成，驱动机构通过阀轴带动蝶板在90°范围内转动。

2.液压控制系统。

液压控制系统主要包括油泵电机、溢流阀、调速阀、手动阀、电磁阀等各种控制阀，液压原理见图1。

3.PLC电气控制系统。

本控制系统由主回路和控制回路组成，主回路由一台7.5kW油泵电机组成，用于控制阀门的开启。

控制回路主要采用三菱FXIS可编程控制器，通过操作箱、电控箱上转换开关SA可实现现场、远方及与泵联动操作。

通过数字智能开度数显仪可将阀门的位置信号(DC4-20MA)送至控制室;阀门各种主要状态及故障通过无源触点送至控制室。

4.阀门动作原理。

以现场操作为例说明：按下现场开阀按钮SO，在PLC程序的控制下，KM通电，液阀油泵电机启动，压力油进入油缸，阀门开启。

至全开时，行程开关SQ1动作，油泵电机停止。

延时3s，KM通电，油泵电机启动补油，当油压上升至10MPa时，高压停止行程开关SQ4动作，KM断电，油泵电机停止，开启结束。

当系统泄漏压力下降至5MPa 时，低压补油行程开关SQ3动作，KM通电，油泵电机启动补油，当系统压力至10MPa时，高压停止行程开关SQ4动作，KM断电，油泵电机停止以保证系统压力在正常范围之内，确保重锤不下掉。

同样按下现场关阀按钮SC，电磁铁YA断电，液压系统泄压，阀门在重锤作用下关闭。

至全关时，全关行程开关SQ2动作5s后，电磁铁YA通电，关阀结束。

在开关阀过程中，按下现场SS阀门即可在任意位停留。

二、不同控制系统联系纽带是区分故障类型及分析故障的根本方法1.PLC是联系计算机控制系统(外部控制系统)与液控蝶阀(带PLC电气控制)的纽带，接受远方PC指令并把阀门各种信号送至控制室;通过远方现场切换开关可区分是外部输入出现故障还是液控蝶阀本身故障引起的。

自动调节阀工作原理
自动调节阀是一种能够自动调节流体介质流量的控制装置。

它通过感知流体介质的压力或流量变化，自动调节阀门的开启度，从而实现对流体介质流量的精确控制。

自动调节阀主要由执行部分和控制部分组成。

执行部分通常包括阀体、阀座、阀盘等，而控制部分则包括感应器、电动执行器、调节器等。

当流体介质的流量或压力发生变化时，感应器会立即检测到这些变化，并发送信号给电动执行器。

电动执行器接收到信号后，通过控制阀门的开启度来调节流体介质的流量。

具体而言，当流量或压力过高时，电动执行器会适当关闭阀门，从而减小流体介质的流量。

反之，当流量或压力过低时，电动执行器会适当打开阀门，增加流体介质的流量。

通过不断地调节阀门的开启度，自动调节阀能够稳定地保持流体介质的流量在预设值范围内。

自动调节阀的工作原理可以通过反馈控制来实现。

感应器会不断地感知流量或压力的变化，并将这些变化与预设值进行比较。

根据比较结果，感应器会不断地调整电动执行器的操作，以使阀门的开启度趋近于预设值，从而实现流量的自动调节。

总之，自动调节阀通过感知流量或压力的变化，通过电动执行器来调节阀门的开启度，从而实现对流体介质流量的精确控制。

它广泛应用于石油、化工、冶金等工业领域，起到了重要的作用。

浅谈自动控制阀门的设计及控制原理摘要在新的市场经济条件下，随着工业化的不断发展，阀门作为一种重要的机械运动装置，在控制流体的流量、方向和压力方面起着重要的作用。

近年来，传统企业在机械生产中实施了更加灵活、方便和基于阀门的投资装置，这是行业实现可持续发展目标的一项重要改革。

在这方面，本文以自动控制阀的基本内容为基础，深入研究自动控制阀的设计和控制原理，为今后阀门的使用和生产提供系统的科学依据。

关键词自动控制阀门；设计及控制；原理引言自动控制阀可控制流体介质的进出口，满足管道输送和机械生产的要求。

自动阀控可自动调节，应用操作灵活，简单方便。

因此，加强对纯机械式自动控制阀的研究具有重要意义。

一、自动控制阀门的设计及控制简述（1）自动控制阀基本概述所谓的“自动控制阀”实际上是一种自动控制阀门，脱离手动控制的装置。

和传统的手动控制相比，自动控制阀的自动化控制在一定程度上降低了能耗。

人力资源对于提高控制的准确性和准确性也具有重要意义。

通过对大量研究数据的分析，可以看出，在工业化不断发展的新工业时代背景下，自动控制阀具有以下功能特点。

首先，可以有效地降低企业的运营成本。

手动调节阀的投资成本和使用相对较低，但需要大量人力进行控制，且控制过程中运行系数较难，增加了企业的运行成本。

另一方面，自控阀不仅操作简单灵活，而且在使用过程中不需要太多人力，使用周期长，不易损坏，大大降低了公司的运营成本，提高了企业的经济效益。

其次，符合当前正常运营的业务需求。

在贸易和新兴产业及地区贸易日益频繁发展的背景下，企业生产需求的增加不仅会促进产业的发展，还会使产业面临巨大的生产压力。

使用自动化控制的阀门不仅可以改善生产和运行状况，而且可以极大地满足正常的业务需求。

此外，对于中小型企业而言，自动机械阀门因其生产成本低而得到广泛应用。

在自动控制阀应用过程中，阀门应用的主要目的是控制水量，特别是其工作原理是当所需水量达到预定值时，水进入阀门冻结膨胀，按下活塞关闭水管。

自动调节阀的工作原理
自动调节阀是一种用于控制流体流量的装置。

它的工作原理基于通过改变阀门的开度来调节流体的流量。

当流体进入调节阀时，流体的压力将推动阀门的开关部件。

这些开关部件可以是比例阀、膜片、螺杆或其他形式的机械装置。

当流体的压力变化时，这些开关部件会相应地调整阀门的开度。

在调节阀的控制系统中，还有一个反馈回路，用于监测流体的流量情况。

通过传感器等装置，反馈回路会将实际流量与设定流量进行比较，并将比较结果传递给控制器。

控制器根据反馈回路的信号来判断是否需要调整阀门的开度。

如果实际流量低于设定流量，控制器将发出信号，使阀门打开，增加流体的流量。

相反，如果实际流量高于设定流量，控制器将发出信号，使阀门关闭，减少流体的流量。

通过不断调整阀门的开度，自动调节阀能够精确地控制流体的流量，使其保持在设定的范围内。

这种自动调节的过程可以持续进行，以满足不同工况下的需要。

总之，自动调节阀的工作原理基于通过控制阀门的开度来调节流体的流量。

它通过反馈回路和控制器实现对流量的精确控制，以满足不同工况下的需求。

蝶阀的自动化控制系统设计与应用蝶阀是一种广泛应用于工业领域的控制阀门，其具有结构简单、体积小、重量轻、操作方便等特点，因此在自动化控制系统中广泛应用。

本文将以蝶阀的自动化控制系统设计和应用为主题，探讨蝶阀在工业生产中的重要性及其在自动化控制系统中的设计原理和应用方法。

一、蝶阀在工业生产中的重要性蝶阀是一种通过旋转圆盘来控制介质流量的阀门，其独特的设计使其成为工业生产过程中不可或缺的重要组件。

蝶阀的结构紧凑，安装方便，能够快速调节介质流量，具有较小的阻力损失，能够适应高温、高压等恶劣工况，因此在化工、电力、石油、冶金等行业得到广泛应用。

其次，蝶阀的自动化控制系统具有高度灵活性和精确性，可以实现对介质流量、压力和温度等参数进行精确控制。

蝶阀可以通过与传感器和执行机构的配合，实现自动监测和调节介质流量，准确控制生产过程，提高生产效率，降低能耗和成本。

二、蝶阀自动化控制系统设计原理1. 传感器与信号采集蝶阀自动化控制系统设计的第一步是通过安装感应器来采集介质流量、压力和温度等参数的信号。

常用的传感器包括液位传感器、压力传感器、温度传感器等。

这些传感器将实时监测到的数据以模拟信号或数字信号的形式传递给控制系统。

2. 控制系统设计蝶阀自动化控制系统设计的核心是控制系统的设计与实现。

控制系统通常包括控制器、执行机构和用户界面等组件。

其中，控制器负责接收传感器采集到的信号，并根据预设的控制策略进行处理和计算，输出控制信号给执行机构。

执行机构则根据控制信号来调节蝶阀的开度，控制介质的流量和压力等参数。

用户界面则提供操作员与控制系统进行交互的手段，例如调整控制策略、显示工艺参数等。

3. 控制策略选择在蝶阀自动化控制系统设计中，选择合适的控制策略对系统的性能至关重要。

常见的控制策略包括比例控制、积分控制和微分控制，其中PID控制是应用最为广泛的一种控制策略。

PID控制策略根据实际的误差信号和误差变化率来调整控制信号的大小，从而实现对蝶阀的精确控制。

换向阀的控制原理及种类特点分析换向阀是一种机械式控制阀门，主要使用于液压系统中。

它可以用来改变液压系统中液体的流动方向，实现两个或更多个工作性能。

本文将探讨换向阀的控制原理及其种类的特点分析。

换向阀的控制原理换向阀的控制原理包括两个方面：液压控制和机械控制。

液压控制液压控制是指通过控制液压油的流动来实现换向阀的控制。

当外部控制信号输入时，控制阀将液压油引入换向阀的控制腔，从而推动换向阀芯移动，改变液体的流动方向。

机械控制换向阀的机械控制通常是通过手动操作或自动化机械的运动来实现的。

手动控制可以使用手动开关一类的控制装置。

而自动化机械可以使用机械控制器、计算机等来实现。

换向阀的种类换向阀主要分为四种类型：手动换向阀、比例换向阀、伺服换向阀以及气控换向阀。

下面将对它们的特点进行分析。

手动换向阀手动换向阀是一种简单的阀门，适合对液压系统小规模的控制。

该类型阀门使用人工控制来实现流体流动的方向的改变。

手动换向阀的优点为质量可靠、结构简单，成本低，适合于小型液压系统。

比例换向阀比例换向阀是一种可以精确调节液压流量的阀门。

它通过调节输入信号的电压或电流来实现液压系统中液体流动的方向的改变。

比例换向阀广泛应用于控制液媒的流量，适用于大型液压系统的控制。

伺服换向阀伺服换向阀是一种结构复杂、精度高的换向阀，它多用于高精度液压系统中。

使用伺服阀的优点是能满足特殊工况下的应用要求。

因为伺服换向阀的极高精度，因此它可以被广泛应用于卫星控制、船舶自动识别系统等领域。

气控换向阀气控换向阀主要使用气动操作，它可以控制流体的方向和流量。

该类型的阀门广泛应用于为灵活的液压系统提供高效的换向控制。

气控换向阀的优点还包括操作简单、响应迅速、寿命较长等。

总结换向阀是一种用于液压系统中的阀门，它能够改变流体的流动方向，实现多种功能。

本文对换向阀的控制原理及其种类进行了分析。

手动换向阀简单易用，适合小型液压系统。

比例换向阀用于控制液体的流量，适用于大规模液压系统的控制。

阀门定位器的工作原理和使用在化工厂车间溜达一圈定会看到有些管道上装有圆圆脑袋的阀门，这就是调节阀。

气动薄膜调节阀调节阀从它的名称则可知晓一些信息，关键词调节二字它的调节范围0～100%之间任意调节。

细心的朋友应该发现，每台调节阀的脑袋下面都挂着一个装置，熟悉的肯定知道，这就是调节阀的心脏，阀门定位器，通过这个装置可调节进入脑袋（气动薄膜）内气量，可以精准的控制阀门的位置。

阀门定位器有智能式定位器和机械式定位器，今天讨论的是后者机械式定位器，与图片所示的定位器一样的。

机械式气动阀门定位器的工作原理阀门定位器结构示意图图中基本将机械式气动阀门定位器的部件一一说清楚，接下来就是看它如何工作的？气源来自于空压站的压缩空气，在阀门定位器气源进口前段还有一个空气过滤减压阀，用于压缩空气的净化。

从减压阀出口的气源从阀门定位器进入，至于多少气量进入阀门的膜头，根据控制器的输出信号决定。

控制器输出的电信号是4～20mA，气动信号是20Kpa~100Kpa，从电信号到气信号是通过电气转换器进行的。

当控制器输出的电信号转变为与之相对应的气信号时，然后将转换后的气信号作用在波纹管上。

杠杆2则绕着支点运动，杠杆2下段向右运动靠近喷嘴。

喷嘴的背压增加，经过气动放大器放大后（图中那个带小于符号的部件），将气源的一部分送入到气动薄膜的气室，阀杆带着阀芯向下自动逐渐将阀门开度变小。

此时，与阀杆相连的反馈杆（图中摆杆）绕着支点向下移动，使轴的前端向下移动，与其连接的偏心凸轮做逆时针旋转，滚轮顺时针旋转向左移动，从而拉伸反馈弹簧。

由于反馈弹簧拉伸杠杆2下段向左移动，此时就会与作用在波纹管上的信号压力达到力平衡，于是阀门就固定在某个位置不动作了。

通过上面的介绍，应该对机械式阀门定位器有一定的了解，有机会的时候再操作一边最好是能够动手拆卸一次，加深定位器每个零件的位置及每个零件的名。

因此，机械式阀门的浅谈告一段落，接下来进行知识的扩展，让对调节阀有个更深层次的认知。

阀的工作原理及原理阀门是一种控制或调节流体（液体、气体、蒸汽、粉末等）的装置，常见于工业、建筑、给排水、暖通、环保等领域。

阀门的工作原理主要涉及流体静力学、动力学以及流体力学等相关领域的知识，下面将详细介绍阀门的工作原理。

阀门的工作原理主要包括以下几个方面：压力平衡原理、阀芯与阀座的匹配原理、液压缸的作用原理、操作机构的控制原理。

首先，压力平衡原理是阀门工作的基础原理。

当阀门处于开启状态时，流体通过阀门的通道，流过阀芯与阀座之间的间隙，由于通道的形状和长度等因素的限制，产生阻力。

在流体通过时，阀芯上下两侧的压力也会产生差异，这个差异就是阻力差。

阻力差越大，流量越大，反之亦然。

如果压力平衡的条件不满足，就可能导致阀芯无法关闭或无法开启。

其次，阀芯与阀座的匹配原理是阀门正常工作的保证。

阀芯和阀座是阀门的核心部件，它们的匹配质量直接关系到阀门的密封性能。

阀芯通常为圆柱形状，阀座上有一个与阀芯相配合的圆孔。

当阀芯旋转或上下移动时，阀芯的圆柱面和阀座之间的圆孔就会相互对应或拼合，从而实现阀门的开闭功能。

通过调整阀芯与阀座的间隙，可以控制流体的流量和压力。

接下来，液压缸是阀门工作中重要的辅助装置，其作用原理是通过液压力将阀芯推动或拉动，实现阀门的开闭。

液压缸通常由液压油或液压液驱动，压力传递到液压缸内部，使活塞运动。

根据液压力的大小和方向，可以控制液压缸的运动方向和速度，从而实现阀芯的操作。

液压缸的动作快慢和灵敏性直接决定了阀门的响应速度和控制精度。

最后，操作机构是控制阀门工作的关键，其控制原理是通过操作手柄、电磁阀、电动机等装置，改变阀芯位置或调节阀门开度，从而实现对流体的控制。

操作机构可以手动操作，也可以由自动控制系统控制。

综上所述，阀门的工作原理涉及多个方面的知识，包括压力平衡原理、阀芯与阀座的匹配原理、液压缸的作用原理以及操作机构的控制原理。

这些原理相互配合、相互作用，实现了阀门的顺畅工作。

阀门的设计和制造需要考虑流体力学、机械工程、自动控制等知识，以满足不同工况下对流体的控制要求。

阀门限位开关工作原理阀门限位开关是一种用于控制阀门开关状态的装置，它能够监测阀门的位置并通过信号传输告知控制系统。

阀门限位开关在工业领域中广泛应用，它对于保证生产过程的安全和稳定起着重要作用。

阀门限位开关的工作原理主要包括机械结构和电气传输两个方面。

首先，它采用了一种特殊的机械结构，能够与阀门的运动相连。

当阀门运动到特定位置时，机械结构会触发开关的动作，产生相应的信号。

其次，通过电气传输，开关会将信号传输到控制系统中，以实现对阀门状态的监测和控制。

阀门限位开关的机械结构通常包括触发机构和动作机构。

触发机构是一个可调节的结构，可以根据实际需求设置触发点的位置。

当阀门运动到触发点时，触发机构会产生一个机械力，使动作机构发生位移。

动作机构通过机械传动将位移转化为开关动作，从而产生信号。

阀门限位开关的电气传输主要通过接点或非接触式传感器实现。

接点式传感器采用机械接点，当动作机构位移时，接点发生闭合或断开，产生相应的信号。

非接触式传感器则采用磁性或光电原理，通过感应器感应到动作机构的运动，产生信号。

这种方式具有反应速度快、寿命长等优点。

阀门限位开关的信号传输通常采用电缆或无线传输。

在电缆传输中，开关与控制系统通过电缆连接，信号通过电流或电压的变化来实现。

无线传输则通过无线信号的传输来完成。

这种方式具有布线灵活、使用方便等优势，特别适用于一些特殊环境。

阀门限位开关的工作原理使得它在工业控制中起到了关键作用。

它能够监测阀门的位置，及时反馈给控制系统，从而实现对阀门的自动控制。

通过与其他传感器和执行器的配合，可以实现自动化生产过程的连续和稳定运行。

除了工业领域，阀门限位开关在民用领域也有广泛的应用。

比如，家用燃气管道中的阀门限位开关能够监测阀门是否关闭，以确保居民生活的安全。

阀门限位开关作为一种用于控制阀门开关状态的装置，通过机械结构和电气传输实现对阀门位置的监测和控制。

它在工业和民用领域都有着广泛的应用，对于保证生产过程的安全和稳定起着重要作用。

加药罐自动供水机械控制阀的设计发布时间：2022-09-12T09:06:59.742Z 来源：《科学与技术》2022年第5月9期作者：高传灵李洪禄郑明海[导读] 目前的加药罐加水稀释药液均为人工操作，现场加水需较长时间，且药味刺鼻，人员只能阶段时间来观察液位高传灵李洪禄郑明海冀东油田唐山 063200简介：目前的加药罐加水稀释药液均为人工操作，现场加水需较长时间，且药味刺鼻，人员只能阶段时间来观察液位，以防止加水过多冒罐影响药液浓度标准，但是还是时常会发生加药罐药液溢出的现象，致使药液浓度过低，严重时会影响来液分离和影响缓蚀剂的剂量使用。

创新目的：多功能供水自动控制阀，阀门采用全机械控制，不需用电和防爆，操作人员开启供水阀，达到加药罐的设定液位后阀门自动关闭，罐内液位降至最低限时，供水阀可自动开启加水，保护设备防抽空造成加药泵的损坏。

创新原理：借鉴加油枪原理，加油枪工作时,由于油品流速快,在出油管和副阀座间的密封腔内形成低压区,一路通向气管至枪管前端的气嘴,直到自控膜上腔，当容器中的油液或泡沫淹没气嘴时,气嘴被堵住,在自控膜上腔形成负压,带动主阀关闭,油枪自封，自动供水阀也设计了循环通气孔，被堵住后,在自控膜上腔形成负压,由于负压作用自控密封胶垫将密封腔封住，使供水阀自动关闭。

创新点：加药罐供水控制阀，采用机械联动控制，利用水压和流速形成低压区的原理设计控制方法，使用液位控制浮子，磁铁的吸合力，重力和水的浮力，达到供水阀自动控制开关。

可达到防爆智能流量控制器的同等效果，大幅度降低了成本。

适用范围：转油站加药罐供水和其他易燃易爆环境中的定量供水设备用。

经济效益：加药罐供水控制阀采用全塑制作，结构简单成本低，全机械控制在油气场所可安全使用，能替代几千元的防爆智能流量控制器，达到一次安装后可免去需人工加水和看护液位的工作量，加药量能达到控制稳定（不再冒罐损失药液），使破乳剂和缓蚀剂能够达到最为理想的加药质量要求，保障了转油站三相油水分离的质量，和转油站处理系统的正常运行，具有一定的间接经济效益。

阀门设计知识点总结阀门是工业领域中常用的控制装置，用于控制流体的流动和压力。

合理的阀门设计在工程实践中起着至关重要的作用。

本文将对阀门设计的一些关键知识点进行总结，以帮助读者全面了解阀门设计的要点。

一、阀门的基本原理阀门的基本功能是控制流体的流动，其中包括开启、关闭和调节流量。

阀门通过开启或关闭阀门的开关装置来控制流体通过阀门的通道，从而实现对流量的调节。

根据阀门的结构特点和工作原理，阀门可分为截止阀、调节阀、安全阀等不同类型。

二、阀门的工作参数在进行阀门设计时，需要注意以下关键参数：1. 阀门的额定压力和温度：阀门必须能够承受系统中的额定压力和温度，阀门材料的选择和阀体的结构设计需要考虑这些参数。

2. 阀门的流量特性：阀门在不同开度下的流量变化情况，即所谓的流量特性，对于不同的工况和流体控制要求需要选择不同类型的阀门。

3. 阀门的质量和密封性：阀门的质量和密封性直接影响到系统的稳定性和安全性，合理的设计和选择可以提高阀门的可靠性和使用寿命。

三、阀门的类型与应用阀门根据其结构和控制方式的不同，可以分为以下几类：1. 截止阀：用于控制介质的开启和关闭，常用于通断流体的管路控制。

2. 调节阀：用于调节介质的流量和压力，常用于需要精确控制流量或压力的场合。

3. 安全阀：用于保护管路和设备，当压力超过设定值时自动开启以减压。

4. 止回阀：用于防止介质在管路中逆流，常用于排水管道、泵站和液压系统中。

5. 排气阀：用于排除管道和设备中的气体，保持系统的正常运行。

6. 其他特殊用途阀门：如减压阀、调压阀等，用于特殊工况和介质的控制。

四、阀门材料的选择阀门的材料选择需要考虑管路介质的特性及工作环境的要求。

常见的阀门材料包括铸铁、碳钢、不锈钢、铜合金等。

特殊工况下，如高温、高压和腐蚀介质等，需要选择特殊材料或进行防腐处理。

五、阀门的执行机构阀门的执行机构通常由手动操作、电动操作、液压操作等方式组成。

根据控制系统的要求和工作环境的特点，选择合适的执行机构对阀门进行控制和操作。

阀门控制方案简介阀门控制方案是指通过电气或机械手段对阀门进行控制的方法。

在工业领域，阀门的控制广泛应用于流体管道系统中，用于控制流体的流量、压力和温度等参数。

本文将介绍阀门控制方案的基本原理、常见的控制方式和应用例子。

基本原理阀门的控制原理是通过改变阀门的开度来控制介质的流量。

阀门开度通常由阀门的开关状态和开度位置两个参数来确定。

常见的阀门类型包括球阀、蝶阀、气动阀和电动阀等，它们在控制方式和原理上有所不同。

在通过电气手段控制阀门时，通常采用电动执行器或电磁阀。

电动执行器通过电机驱动阀门的开度，可以实现精确的控制。

电磁阀则通过电磁力作用来控制阀门的开关状态，常用于二位二通和三位二通的控制。

在通过机械手段控制阀门时，通常采用手动阀或螺纹阀。

手动阀通过手动旋钮或杆控制阀门的开关状态和开度。

螺纹阀则通过螺纹结构控制阀门的开度，可以手动或自动调节。

常见的控制方式1. 手动控制手动控制是最简单直接的阀门控制方式，通过手动旋钮或杆来控制阀门的开关状态和开度。

手动控制常用于小型系统或需要人工操作的场合，操作简单、成本低廉。

2. 自动控制自动控制是利用电气或机械装置实现对阀门的自动控制。

根据控制信号的不同，自动控制可以分为电气自动控制和机械自动控制。

•电气自动控制：通过电气设备如电动执行器、PLC等实现对阀门的自动控制。

电气自动控制常用于需要精确控制的场合，如工业自动化生产线、污水处理系统等。

•机械自动控制：通过机械装置如传动机构、液压系统等实现对阀门的自动控制。

机械自动控制常用于需要大力矩或复杂动作的场合，如大型阀门控制系统、航天器舵机系统等。

3. 远程控制远程控制是指通过远程通信手段实现对阀门的远程控制。

远程控制可以通过有线或无线的方式进行。

常见的远程控制手段包括以太网、Modbus、Profinet等通信协议。

远程控制常用于系统复杂、距离较远或需要远程监控的场合，提高了操作的便捷性和安全性。

应用例子1. 工业流程控制阀门在工业领域的流程控制中起到至关重要的作用。

阀门控制器原理
阀门控制器是一种用于控制阀门的装置，可以根据预设的条件和信号来控制阀门的开关状态。

它主要由控制模块、传感器、执行器和接口模块等组成。

在阀门控制器中，控制模块是核心部件，负责接收来自传感器的信号，并根据预设的逻辑控制阀门的状态。

传感器可以是温度传感器、压力传感器、流量传感器等，用于实时监测系统的工作状态和参数。

控制模块通过接口模块与执行器进行通信，执行器可以是电动执行器、液压执行器等，用于控制阀门的开闭。

阀门控制器的工作原理是：当传感器检测到系统中的某一参数达到设定值时，传感器将信号传递给控制模块。

控制模块根据预设的逻辑对传感器信号进行处理，并判断是否需要控制阀门的开闭。

如果需要控制阀门，控制模块将通过接口模块发送控制信号给执行器，由执行器控制阀门的开闭。

通过这种方式，阀门控制器能够实现对阀门的自动控制和调节。

阀门控制器有广泛的应用领域，例如工业自动化系统、能源管理系统、水处理系统等。

它可以提高系统的稳定性和效率，减少人工操作的工作量，实现对系统的智能化管理。

同时，阀门控制器还具有省能、安全可靠等优点，被广泛应用于各个行业。

机械自动控制阀门的设计及控制原理探讨发表时间：2019-09-11T15:10:22.047Z 来源：《基层建设》2019年第16期作者：孙启刘晏白志平[导读] 摘要：随着科学技术水平的不断提升，我国机械自动化控制的技术随之不断提高，为自动控制阀门的设计创造了有利条件，有助于推动我国阀门自动化控制取代传统的有源控制，在很大程度上开拓了机械自动控制阀门市场。

辽宁工业大学 121001摘要：随着科学技术水平的不断提升，我国机械自动化控制的技术随之不断提高，为自动控制阀门的设计创造了有利条件，有助于推动我国阀门自动化控制取代传统的有源控制，在很大程度上开拓了机械自动控制阀门市场。

本文主要对机械自动控制阀门的设计进行分析，并且探讨机械自动控制阀门的控制原理，致力于推动我国机械自动控制领域的发展。

关键词：机械；自动控制；阀门引言：阀门作为管道系统设计过程中的重要组成部分，在实际应用中导流、节流、分流作用明显，可以对流体流动的流量以及方向、压力多方面因素进行控制。

在科学技术水平不断提升的情况下，阀门的种类发生了很大的变化，其控制自动化力度得到逐渐强化。

目前，自动控制阀门已经得到推广，但大多数属于有源控制，对于无源控制的机械自动控制阀门的研究相对较少。

对此，机械自动控制阀门的设计以及控制原理的探讨呈现出必要性。

1 机械自动控制阀门概述自上个世纪80年代，纯机械控制阀门的研究出现在人们的视野中，那是一种无源控制阀门，被命名为Irristat阀门。

是由美国华盛顿州立大学的L.Ornstein教授设计的[1]。

此设计被应用到了农业灌溉中，在节约水资源方面发挥了显著作用。

正如Irristat阀门一样，机械自动控制阀门不需要人进行控制，可以真正的实现无源控制，能够自动控制流体的量和方向等。

机械自动控制阀门具备操作简单、使用的周期长以及节省企业投入成本等特点，对于维护企业效益、推动企业的持续发展具有积极作用。

在Irristat阀门设计背景下进行机械自动控制阀门的设计，有助于实现阀门的无源自动控制，实现对水流量的自动掌控。

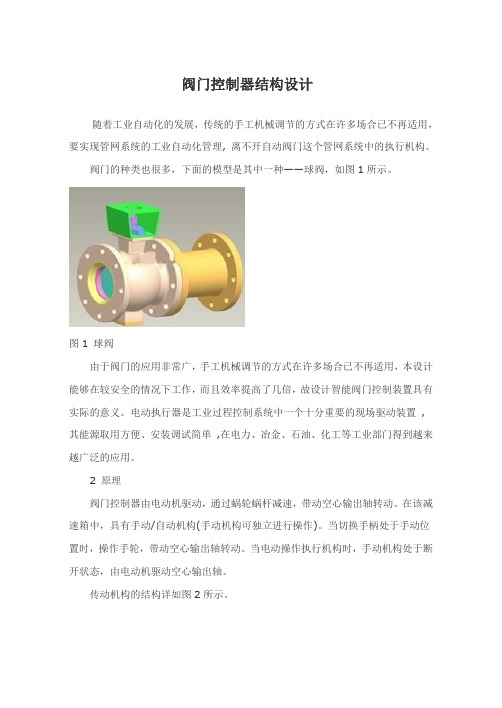

阀门控制器结构设计随着工业自动化的发展，传统的手工机械调节的方式在许多场合已不再适用，要实现管网系统的工业自动化管理, 离不开自动阀门这个管网系统中的执行机构。

阀门的种类也很多，下面的模型是其中一种——球阀，如图1所示。

图1 球阀由于阀门的应用非常广，手工机械调节的方式在许多场合已不再适用，本设计能够在较安全的情况下工作，而且效率提高了几倍，故设计智能阀门控制装置具有实际的意义。

电动执行器是工业过程控制系统中一个十分重要的现场驱动装置,其能源取用方便、安装调试简单,在电力、冶金、石油、化工等工业部门得到越来越广泛的应用。

2 原理阀门控制器由电动机驱动，通过蜗轮蜗杆减速，带动空心输出轴转动。

在该减速箱中，具有手动/自动机构(手动机构可独立进行操作)。

当切换手柄处于手动位置时，操作手轮，带动空心输出轴转动。

当电动操作执行机构时，手动机构处于断开状态，由电动机驱动空心输出轴。

传动机构的结构详如图2所示。

图2 传动机构结构图3 涡轮蜗杆设计由于此处的蜗轮蜗杆有特殊的要求，故自己设计并进行校核(此处用专用软件进行设计)。

设计的蜗杆仅仅是螺旋部分。

根据库存材料的情况，并考虑到蜗杆传动传递的功率不大，速度中等，但蜗杆在传动中起到相当重要的作用，故蜗杆用45Cr;因希望效率高些，耐磨性好些，故蜗杆螺旋齿面要求淬火，硬度为45—55HRC。

蜗杆用ZCuSn10P1，金属膜铸造。

设计完成后的模型如下图3：图3 蜗杆蜗杆各个参数如下：蜗杆输入功率：8.05kW蜗杆类型：阿基米德蜗杆(ZA型)蜗杆转速n1：1460r/min蜗轮转速n2：73r/min使用寿命：8000小时理论传动比：20蜗杆头数z1：2蜗轮齿数z2：40实际传动比i：20************蜗杆蜗轮材料************蜗杆材料：40Cr蜗杆热处理类型：淬火蜗轮材料：ZCuSn10P1蜗轮铸造方法：离心铸造疲劳接触强度最小安全系数SHmin;1.1弯曲疲劳强度最小安全系数SFmin;1.2转速系数Zn：0.749寿命系数Zh;1.21材料弹性系数Ze：147N^0.5/mm蜗轮材料接触疲劳极限应力σHlim：425N/mm^2 蜗轮材料许用接触应力[σH]：349.914N/mm^2 蜗轮材料弯曲疲劳极限应力σFlim：190N/mm^2蜗轮材料许用弯曲应力[σF]：158.333N/mm^2************蜗轮材料强度计算************ 蜗轮轴转矩T2:842.493N.m蜗轮轴接触强度要求:m^2d1≥1161.145mm^3模数m:5mm蜗杆分度圆直径d1:90mm。

机械构建的自动控制阀门探究穆金华发布时间：2021-12-15T08:13:13.982Z 来源：《建筑科技》2021年11月上31期作者：穆金华[导读] 机器自动控制阀是现代机器的主要技术之一，它在调节现代气体和液体方面发挥着重要作用。

浙江卡维鑫阀门有限公司穆金华浙江温州 325102摘要：机器自动控制阀是现代机器的主要技术之一，它在调节现代气体和液体方面发挥着重要作用。

现代设备中的自动控制阀可以改进机器控制的要点，提高现代设备生产的整体效率。

本文主要从阀门设计思路角度进行分析，探索机械构建加工技术的逐步拓展与创新。

关键词：机械构建；自动控制阀门；探究引言随着社会经济发展水平与现代技术水平的逐步提高，新的工艺加工技术在现代社会的发展中，也发挥了重要的作用。

自控阀门技术研究是现代装备制造的关键技术形式，通过使用现代技术来识别系统资源的分流、移动、多样化和溢出，并动态控制流量，并提升现代公共服务体系效率。

自动控制阀门是一种无需人工操作即可控制液体和气体进出的阀门装置，与传统的手动控制阀相比，自动控制阀具有以下特点：(1)阀门安装过程简单，使用方便。

(2)阀门运行时功耗低，安全节能。

(3)阀门生产工艺简单。

(4)无需人力进行阀门控制，从而节省人力资源。

(5)技术先进，工艺可靠性高。

1自动控制系统中的阀门概述自动控制阀门是现代机械设备使用中最常用的工具之一，它在机器加工中起着重要的调节作用。

阀门用于机械加工，以加速液体的流动，并分析施加到机器上的流量和流动压力，可以促进现代加工技术的发展，增强加工液的稳定性和可靠性。

一般来说，阀门控制是机械运作自我调节的重要零件。

可以实现液体在机械加工中流体的导流、节流、分流以及溢流的灵活控制，避免机械加工中的液体或者气体的流动变化对机械加工的整体速率带来影响。

例如，在机器加工中，水蒸气、液态金属或天然气等，是现代机器加工中不可缺少的一部分。

而我国应用在自动化系统中，最常用的阀门分为三种新型：截断性阀门、真空类阀门以及特殊类阀门[1]。
