立式加工中心简介

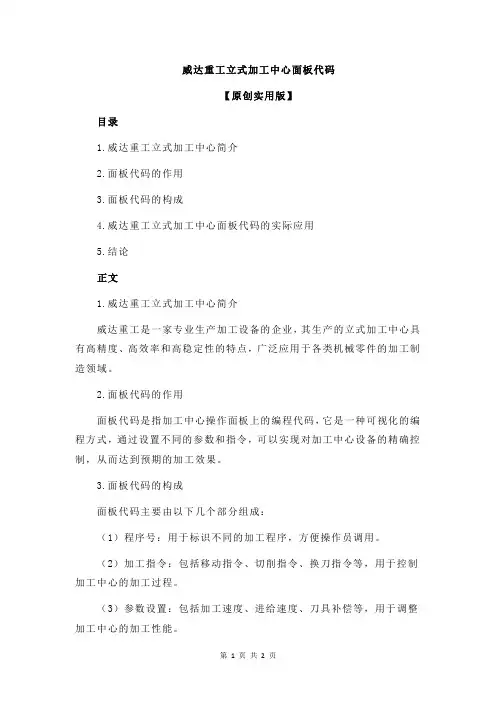

威达重工立式加工中心面板代码
【原创实用版】
目录
1.威达重工立式加工中心简介
2.面板代码的作用
3.面板代码的构成
4.威达重工立式加工中心面板代码的实际应用
5.结论
正文
1.威达重工立式加工中心简介
威达重工是一家专业生产加工设备的企业，其生产的立式加工中心具有高精度、高效率和高稳定性的特点，广泛应用于各类机械零件的加工制造领域。

2.面板代码的作用
面板代码是指加工中心操作面板上的编程代码，它是一种可视化的编程方式，通过设置不同的参数和指令，可以实现对加工中心设备的精确控制，从而达到预期的加工效果。

3.面板代码的构成
面板代码主要由以下几个部分组成：
（1）程序号：用于标识不同的加工程序，方便操作员调用。

（2）加工指令：包括移动指令、切削指令、换刀指令等，用于控制加工中心的加工过程。

（3）参数设置：包括加工速度、进给速度、刀具补偿等，用于调整加工中心的加工性能。

（4）威达重工立式加工中心面板代码的实际应用
在实际加工过程中，操作员需要根据加工零件的图纸和工艺要求，编写相应的面板代码。

通过不断调整参数和指令，可以实现对加工过程的全面控制，确保加工质量。

例如，在加工一个轴类零件时，操作员可以通过设置相应的切削指令、进给速度和刀具补偿，实现对零件的精确加工。

立式加工中心工作原理
立式加工中心是一种使用数控（NC）系统控制的机床，其工
作原理如下：
1. 工件夹紧：首先，操作人员将待加工的工件安置在工作台上，并使用夹具或夹具夹紧工件，以确保工件在加工过程中保持稳定。

2. 刀具设定：接下来，操作人员选择适当的刀具，并安装在主轴头上。

刀具的选择根据工件的材料、形状和所需的加工操作而定。

3. 加工参数设定：使用NC系统，操作人员将加工参数输入到
控制台上。

这些参数包括刀具的转速、进给速度、切削深度和切削方向等。

4. 加工操作：一旦设置好加工参数，并确认无误后，操作人员启动加工过程。

控制系统将自动控制主轴头和工作台的移动，根据预先设定的加工路径和参数，进行切削、钻孔、铣削或其他加工操作。

5. 监控和调整：在加工过程中，NC系统会实时监测工件和刀
具的状态，如振动、温度和刀具磨损等。

如果发现异常，系统会自动进行调整，以确保加工质量和效率。

6. 加工完成：当加工完成后，机床会停止运动，操作人员可卸载加工好的工件，并进行下一轮的加工操作。

总的来说，立式加工中心利用NC系统的自动控制能力，实现了对工件的高精度、高效率加工。

它可以自动进行复杂的加工操作，提高加工效率和产品质量。

大连机床VDL1200立式加工中心产品型号：VDL-1200一、机床主要性能和特点VDL-1200立式加工中心是大连机床集团公司引进先进技术生产的新一代数控机床，该机床独特的直线滚动导轨副（X、Y轴）加淬火硬轨贴塑导轨副（Z轴）设计，不仅适用于板类、盘类、壳体类、精密零件的加工，而且适用于模具加工。

机床带有ATC交换装置，全防护罩，自动润滑系统、冷却液喷淋系统、自动排屑装置、手动喷枪及便携式手动操作装置（MPG）。

零件一次装夹后可完成铣、镗、钻、扩、铰、攻丝等多工序加工，具有自动化程度高、可靠性强、操作简单、方便、宜人，整体造型美观大方、机电一体化程度高等优点。

二、VDL-1200立式加工中心主要技术规格1.工作台规格（长×宽）mm 1220×6202.工作台最大载重Kg 12003.X坐标行程mm 12004.Y坐标行程mm 6005.Z坐标行程mm 6756.主轴中心线到立柱正面距离mm6607.主轴端面至工作台上平面距离mm 100～7758.X、Y、Z切削速度mm/min1～100009.X、Y、Z快速进给速度m/min 24/24/1810.主轴转速范围r/min 45～600011.主轴锥孔No.5012.主轴功率kW 11/1513.刀库容量24把(刀臂式)14. 刀柄及拉钉BT50/BT50×45°15.刀具最大重量㎏1516.刀具最大直径mm Ø125/Ø250 （邻空）17.换刀时间（刀对刀）S3.518工作台T型槽（槽数×槽宽×槽距）mm 5×18×10019.定位精度mm （国标）0.02020.重复定位精度mm （国标）0.01021.数控系统FANUC 0i-MD22.气源压力MPa 0.5～0.823.机床轮廓尺寸（L×W×H）mm3080×2400×290024.机床重量㎏8000三、机床标准配置1、自动刀具交换系统（ATC）7、地脚螺栓及垫块13、手提吹屑空气枪2、螺旋排屑器8、M30自动断电系统14、主轴气幕防尘系统3、全防护罩9、工具箱15、警示灯4、简易油水分离器10、蓄屑车16、RS-232接口及DNC功能5、自动润滑系统11、工作灯17、电气箱热交换器6、刚性攻牙12、机台清洗水枪18、工件冷却系统。

VDF850立式加工中心售前技术资料目录第一部分VDF-850立式加工中心简介 (3)一、VDF-850主体构成 (3)二、VDF-850主要性能和特点 (3)三、VDF-850立式加工中心主要技术参数 (5)四、VDF-850机床标准配置 (5)五、VDF-850机床选择配置 (6)六、VDF-850立式加工中心主要配套件一览表 (6)七、VDF-850立式加工中心随机附件清单 (7)八、VDF-850立式加工中心随机工具清单 (7)九、VDF-850立式加工中心随机资料清单 (8)十、VDF-850机床工作条件 (8)第二部分机床外观图 (9)第三部分机床安装图 (10)第四部分精度检验标准 (12)第五部分部分标准配置图表 (12)第六部分部分选择配置图表 (13)第一部分VDF-850立式加工中心简介一、VDF-850主体构成二、VDF-850主要性能和特点VDF-850立式加工中心是大连机床集团公司引进先进技术生产的新一代数控机床，该机床独特坚稳持久的刚性结构，经由工程力学的反复仿真与计算，设计坚稳的床身结构，达到刚性倍增而质量精简的工程需求。

全面硬化处理的移动滑轨，搭配精密的研磨加工，组合出令人满意的精度品质。

不仅适用于板类、盘类、壳体类、精密零件的加工，而且适用于模具加工。

机床带有自动刀具交换系统，全封闭式防护罩，自动润滑系统、冷却系统、自动排屑装置、手动喷枪及便携式手动操作装置（MPG）。

零件一次装夹后可完成铣、镗、钻、扩、铰、攻丝等多工序加工，具有自动化程度高、可靠性强、操作简单、方便、宜人，整体造型美观大方、机电一体化程度高等优点。

1、机床底座、立柱、主轴箱体、十字滑台、工作台等基础件全部采用高强度铸铁，组织稳定，永久确保品质。

铸件结构均经过机床动力学分析和有限元分析，合理的结构程度与加强筋的搭配，保证了基础件的高刚性。

宽实的机床底座，箱形腔立柱、负荷全支撑的十字滑台可确保加工时的重负载能力。

立式加工中心立式加工中心是一种常见的数控机床，也被称为立式数控铣床。

它的工作原理是通过在工作台上固定工件，然后使用旋转刀具在工件上进行铣削、钻孔、镗孔和螺纹加工等操作。

立式加工中心通常用于加工平面、曲面和复杂形状的工件。

立式加工中心的主要组成部分包括机床主体、主轴、刀库、工作台、控制系统和润滑系统。

机床主体是立式加工中心的基础结构，承载着各个组件的定位和固定。

主轴是立式加工中心的核心部件，负责传动刀具的旋转，拥有较高的转速和扭矩。

刀库是用来存放刀具的装置，一般配备多个刀位，可以实现刀具的自动换装。

工作台是安放工件的平台，具有可调节和固定的功能，使工件能够在加工过程中保持稳定的位置。

控制系统是立式加工中心的智能核心，通过预先编程的程序指令，实现自动化和精确的加工过程。

润滑系统用于给机床各个部件提供润滑和冷却，保证机床的正常运行。

立式加工中心的操作过程是先通过CAD（计算机辅助设计）软件将产品的三维模型转换成二维的加工程序，然后通过CAM（计算机辅助制造）软件进行程序优化，最后将优化后的程序上传到控制系统中。

控制系统通过指令控制主轴和工作台的运动，实现对工件的精确加工。

操作人员只需要进行简单的设置和监控工作，不需要直接干涉加工过程。

立式加工中心具有许多优点。

首先，由于刀库具备自动换刀功能，可实现多种不同的加工操作，提高了加工的灵活性和效率。

其次，立式加工中心具有较高的加工精度和加工质量，能够进行高精度的定位和磨削。

此外，立式加工中心还具有较高的自动化水平，能够实现连续加工和无人化操作，大大减少了人工成本。

在工业生产中，立式加工中心广泛应用于航空航天、汽车、电子、模具、医疗器械等行业。

例如，在航空航天领域，立式加工中心可以用来加工飞机发动机部件、导弹和卫星零部件等。

在汽车行业，立式加工中心可以用来加工汽车发动机、底盘和车身零部件等。

在电子领域，立式加工中心可以用来加工电子元器件、PCB板和电路板等。

在模具行业，立式加工中心可以用来加工塑料模具、金属模具和模具配件等。

TH5640立式加工中心主要技术参数：MAIN SPECIFICATIONSTH5640立式加工中心简介TH5640立式加工中心是北京北一数控机床有限责任公司在批量生产加工中心的基础上吸收消化国内外先进技术自行研制的一种全功能型立式加工中心,其最大特点是刀库容量大、机械手换刀，换刀速度快、主轴转速高、三轴快速移动快,从而实现了快速切削,提高了加工效率。

具有高速钻削、铣削、镗削、刚性攻丝等功能。

适合于航天航空、汽车机车、仪器仪表、轻工轻纺、电子电器、小型模具等各种机械制造业, 可用于中小批量、多品种生产，更适合于连机组成加工制造线进行大批量生产。

总体布局和主要部件的结构特点:１. 机电一体化布局, 结构紧凑，全防护装置，造型美观。

采用先进的电子技术与机械装置实现最佳匹配，操作方便，可靠性高，使用维修方便。

可以实现刚性攻丝。

２. 底座、立柱、滑座、工作台为优质铸铁件，均采用树脂沙铸造，高刚度结构,抗震性能良好。

三个方向导轨均采用高刚度滚动导轨，三轴进给传动均采用精密滚珠丝杠螺母副，摩擦阻尼小，运动灵敏，机床整机动静态特性优良。

３. 主轴传动系统采用交流主轴电机驱动，主轴转速高，无级变速范围大，低速扭矩大，恒功率区宽，用S功能直接设定主轴转速，其转速增量达1转/分。

因而可按刀具和工件材质选择最佳切削条件。

主轴支撑采用高性能油脂密封润滑，配以主轴冷却装置，温升低，噪声小，并采用卸荷装置以提高主轴轴承精度及寿命，确保高速切削，强力铣削情况下主轴温度恒定。

４. 进给驱动采用高性能交流(AC)伺服电机，通过无隙联轴器与丝杠连接,减少了传动误差和反向间隙，使传动精度高，刚性高。

快速移动速度达36米/分。

５. 刀库容量为20把刀，盘式刀库, 通过机械手和主轴箱的移动实现换刀，动作可靠，换刀迅速，换刀时间小于1.5秒，达到先进水平。

６. 冷却系统采用高扬程大流量水泵，大容量冷却箱，多个冷却及冲洗喷嘴，保证在高速高效切削下有充分的冷却。

立式加工中心特点及主要用途以下是 9 条关于立式加工中心特点及主要用途的内容：1. 嘿，立式加工中心的精度那可真是杠杠的！就像一位精准的雕刻大师，能把工件雕琢得无比精细呀！你想想看，在制造那些复杂又精细的零件时，它得多靠谱啊！比如加工一个精密的齿轮，那绝对是游刃有余。

2. 哇塞，它的稳定性强得很呢！简直就如同泰山一样稳稳当当的。

当它在持续工作时，你完全不用担心会出啥岔子，安心等着高质量的成品就行啦！就好比在建造一栋高楼时，坚实的根基是多么重要啊。

3. 立式加工中心的效率高得惊人啊！这速度，就如同猎豹在奔跑，呼呼的！在大规模生产中，它能迅速完成任务，为企业节省大把时间呢！你说这多厉害呀，像生产汽车零部件，那效率绝对让你咋舌。

4. 嘿呀，它的适应性那可是超强的呀！可以说是个全能选手呢，不管啥样的材料它都能搞定。

就好像一个武林高手，啥兵器都能用得炉火纯青，不管是坚硬的金属还是其他特殊材料，它都不在话下！想想看在加工不同材质的模具时多牛啊。

5. 哇哦，立式加工中心能实现多种复杂工艺呢，这能力真不是吹的！就像一个拥有十八般武艺的大侠，啥招都会呀！不管是铣削、钻孔还是攻丝，统统都没问题哟！你看在制造那些多功能的机械部件时多厉害。

6. 它的操作方便简单呀，简直太贴心了吧！就好像你拿着手机玩游戏一样轻松上手。

工作人员很容易就能掌握，根本不用费多大劲！这多好呀，就像开着一辆自动挡的汽车，轻松又自在。

7. 立式加工中心的可靠性那是毋庸置疑的！就像是你最信赖的朋友，绝对不会关键时刻掉链子。

长期高强度工作也毫无压力，这多让人安心呀！比如在连续加工一批重要工件时，你就完全可以把心放到肚子里。

8. 哎呀，它的可扩展性也很不错哟！就像搭积木一样，可以根据需求不断添加新的功能模块。

这多灵活呀！当你有新的加工要求时，它也能轻松应对，这不就像一个超级变形金刚吗？想想在不断变化的生产需求中多实用。

9. 总的来说，立式加工中心真的是制造业的得力干将呀！特点多多，用途广泛，能为企业带来巨大的价值！我们真该好好珍惜利用它，让它为我们创造更多的精彩呀！。

图1图2图3图4机床三轴电机与高精密滚珠丝杠直联传动增强刚性及提高精度，Z轴采用抱闸电机，在快速移动时亦可保持高平衡及灵敏性，确保加工精度。

VMC850L系列机型Z轴搭配配重平衡系统，与主轴箱采用链条连接，由于链传动是不均匀的，在机床高速运动时易产生振动进而影响机床整体动态性能，根据机床动态性能分析在设计时即避免此情况的发生。

因为机床是由若干个零部件所组成的多个自由度系统，每一个自由度对应系统一个固有频率。

通常，只关心低阶固有频率（5阶以下）。

当机床的激振频率在固有频率附近时，机床会发生强烈振动，即共振。

对机床立柱、主轴箱以及配重系统进行固有频率进行分析（见图3）。

根据角频率公式ω= （ω为角频率、k为系数、m为质量），取得更好的结构质量组合。

使得机床在高速运行状态下无共振情况发生。

机床主轴标配最高转速在8000rpm，同样为了避免主轴高速状态下的机床振动，对机床使用模态振型分析，机床的模态振型是与固有频率相对应的，反应了机床在某个共振频率（固有频率）下整机的振动形态（见图4），通过振型图可以发现机床振动幅度较大的零部件，即薄弱环节。

再对应薄弱环节对其进行刚度提升及结构优化。

三、产品亮点床身超大跨距及最佳支撑设计，满足X、Y向快速运动响应，X、Y、Z轴均使用高转速伺服电机，快进和切屑进给速度极快。

采用超重载负荷滚动导轨，重切时也可保证其稳定性，所有结构件都经过设计优化，尽可能保证机床WMEM·2021年 第1期图5图6图7图8安徽新诺精工股份有限公司秉承着“高可靠性比高性能更重要”，“为了保持高竞争，我们必须在品质和TPM上做没有终点的竞争”这两条宗旨。

在制造过程中将机床产品分为28道工序，分工序检验及验收，层。

供货方案产品型号：VMC850E 产品名称：立式加工中心沈阳机床股份有限公司概述立式加工中心主要用于加工板类、盘类件、壳体件、模具等精度高、工序多、形状复杂的零件，可在一次装夹中连续完成铣、钻、扩、铰、镗、攻丝及二维三维曲面，斜面的精确加工，加工实现程序化，缩短了生产周期，从而使用户获得良好的经济效益。

一．功能及特点说明1机床总体布局VMC850E型立式加工中心采用立式框架布局，立柱固定在床身上，主轴箱沿立柱上下移动(Z向)、滑座沿床身纵向移动(Y向)、工作台沿滑座横向移动(X向)的结构。

床身、工作台、滑座、立柱、主轴箱等大件均采用高强度铸铁材料，造型为树脂砂工艺，两次时效处理消除应力。

这些大件均采用Pro/E和Ansys优化设计，提高大件和整机的刚度和稳定性，有效抑制了切削力引起的机床变形和振动。

2拖动系统X、Y、Z轴导轨副采用滚动直线导轨，动静摩擦力小，灵敏度高，高速振动小，低速无爬行，定位精度高，伺服驱动性能优，提高机床的精度和精度稳定性。

X、Y、Z轴伺服电机经弹性联轴节与高精度滚珠丝杠直联，减少中间环节，实现无间隙传动，进给灵活、定位准确，传动精度高。

Z轴伺服电机带有自动抱闸功能，在断电的情况下，能够自动抱闸将电机轴抱紧，使之不能转动，起到安全保护的作用。

3主轴组主轴组采用台湾专业厂家生产，具有高精度，高刚性。

轴承采用P4级主轴专用轴承，整套主轴在恒温条件下组装完成后，均通过动平衡校正及跑合测试，提高了整套主轴的使用寿命及可靠性。

主轴在其转速范围内可实现无级调速，主轴采用电机内置编码器控制，可实现主轴定向和刚性攻丝功能。

4刀库采用斗笠式刀库，安装在立柱侧面，换刀时刀盘由气缸推动左右移动，气缸配有接近开关保证换刀位置准确，刀盘到达换刀位置后，主轴上下运动实现还刀和抓刀，换刀过程简单可靠。

5切削冷却系统配备大流量冷却泵及大容量水箱，充分保证循环冷却，冷却泵功率：0.4Kw，压力：1.2bar。

TH5656L高速精密立式加工中心主要特性及技术规格一．概述.TH5656L高速精密立式加工中心是宁夏银川大河数控机床有限公司(原大河机床厂)运用美国KT公司引进图纸进行适当改进后生产的用于重切削的立式机型，该机型以它的高刚性，高可靠性和重切削能力受到客户的普遍赞誉和信赖。

该机床主要特点是：1、全齿轮传动，中间不经过任何其他柔性传动，动力强劲，在主电机功率为11/15Kw时，最大扭矩可达470Nm以上；2、主轴箱配有恒温油箱循环冷却，主轴轴颈达Φ100，主轴头悬伸小，刚性大，精度高；3、大尺寸工作台面达1500×780mm，便于大工件装夹；4、工作台面距地面只有750mm，装卸工件方便轻松，设计宜人化；5、除配有提升式链式排屑器外，机内还配有螺旋排屑器及强力冲水装置，排屑方便可靠。

在模具、航天、航空、兵工、汽车摩托车、核工业、铁道等领域广泛被应用，达到了具备国内同类产品价格投入取得先于国内产品品质的效果，因此具有良好的性能价格比，使用该机床可以节省工艺装备,缩短生产准备周期,保证零件加工质量,提高生产效率。

二．机床主要特点．高刚性结构所有大件采用封闭箱形结构,厚壁多筋,优质灰铸铁树脂砂型铸造,并经过多道应力消除处理工序。

采用特殊导轨底座设计，大轨距、宽导轨面，床鞍在全行程内无悬垂现象。

工作台全行程支称，载荷力强。

. 优良制造XY两坐标为进口直线滚动导轨(滚珠)，定位速度高，定位准确,Z轴为高刚度导轨感应淬火硬层深度2mm以上,采用进口导轨磨床周边磨削加工,配合TURCITE-“B”氟化树脂板,具有耐磨、低磨擦和减振性能好的特点,低速进给平稳消除爬行现象，企业拥有一大批精良设备,关键零件精度高。

在导轨淬火、主轴锥孔淬火、工作台面淬火等方面拥有专有技术,有一批成套热处理设备保证工作台的硬度和精度稳定性。

拥有德国莱司LEITZE三座标测量机检测和控制加工中心关键零件的精度。

加工中心出厂时运动坐标的定位精度和重复定位精度由英国雷尼绍RENISHAW双频激光干涉仪检测，手段科学、数据可靠。

五轴加工中心立式加工中心（三轴）最有效的加工面仅为工件的顶面，卧式加工中心借助回转工作台，也只能完成工件的四面加工。

目前高档的加工中心正朝着五轴控制的方向发展，工件一次装夹就可完成五面体的加工。

如配置上五轴联动的高档数控系统，还可以对复杂的空间曲面进行高精度加工。

立式五轴加工中心这类加工中心的回转轴有两种方式，一种是工作台回转轴（图1）。

设置在床身上的工作台可以环绕X轴回转，定义为A轴，A轴一般工作范围+30度至-120度。

工作台的中间还设有一个回转台，在图示的位置上环绕Z轴回转，定义为C轴，C轴都是360度回转。

这样通过A轴与C轴的组合，固定在工作台上的工件除了底面之外，其余的五个面都可以由立式主轴进行加工。

A轴和C轴最小分度值一般为0.001度，这样又可以把工件细分成任意角度，加工出倾斜面、倾斜孔等。

A轴和C轴如与XYZ三直线轴实现联动，就可加工出复杂的空间曲面，当然这需要高档的数控系统、伺服系统以及软件的支持。

这种设置方式的优点是主轴的结构比较简单，主轴刚性非常好，制造成本比较低。

但一般工作台不能设计太大，承重也较小，特别是当A轴回转大于等于90度时，工件切削时会对工作台带来很大的承载力矩。

图1 工作台回转的立式五轴加工中心另一种是依靠立式主轴头的回转（图2）。

主轴前端是一个回转头，能自行环绕Z轴360度，成为C轴，回转头上还带可环绕X轴旋转的A轴，一般可达±90度以上，实现上述同样的功能。

这种设置方式的优点是主轴加工非常灵活，工作台也可以设计的非常大，客机庞大的机身、巨大的发动机壳都可以在这类加工中心上加工。

这种设计还有一大优点：我们在使用球面铣刀加工曲面时，当刀具中心线垂直于加工面时，由于球面铣刀的顶点线速度为零，顶点切出的工件表面质量会很差，采用主轴回转的设计，令主轴相对工件转过一个角度，使球面铣刀避开顶点切削，保证有一定的线速度，可提高表面加工质量。

这种结构非常受模具高精度曲面加工的欢迎，这是工作台回转式加工中心难以做到的。
