电动车电机冷却水道计算

冷却水散热量计算公式在我们日常生活和工业生产中，经常会涉及到冷却系统，而要搞清楚这个冷却系统的效果怎么样，就离不开一个重要的东西——冷却水散热量计算公式。

咱先来说说为啥要了解这个公式哈。

就拿汽车发动机来说，要是没有有效的冷却，那发动机分分钟就能“发火”，出大问题。

我之前有次自驾游，车开着开着仪表盘上的水温警示灯就亮了。

当时我那个心慌啊，赶紧找地方停车检查。

后来发现是冷却系统出了点小毛病，从那以后我就对冷却这事儿特别上心。

那到底啥是冷却水散热量计算公式呢？其实啊，它就是用来计算在一定条件下，冷却水能够带走多少热量的数学表达式。

一般来说，常用的公式是Q = m × c × ΔT 。

这里面的 Q 表示散热量，m 是冷却水的质量，c 是水的比热容，ΔT 则是冷却水进出的温差。

比如说，在一个工厂的生产线上，有一台大型机器在运行，为了给它降温，使用了冷却水。

通过测量，知道每分钟流过机器的冷却水质量是 100 千克，进水温度是 20 摄氏度，出水温度是 30 摄氏度。

水的比热容 c 大约是 4200 焦耳/（千克·摄氏度）。

那这时候，我们就能用公式来算算散热量 Q 啦。

首先算出温差ΔT ，就是 30 - 20 = 10 摄氏度。

然后把数据代入公式，Q = 100 × 4200 × 10 = 4200000 焦耳。

这就意味着每分钟，这冷却水带走了 4200000 焦耳的热量，保证机器不会因为过热而出故障。

再举个例子，在夏天，咱们家里的空调也有类似的原理。

空调里面的制冷剂就相当于冷却水，通过不断循环，带走室内的热量，让咱们感觉凉快。

要是不知道这个散热量的计算，那空调的设计和使用效果可就没那么靠谱啦。

在实际应用中，这个公式可重要了。

工程师们在设计各种冷却系统的时候，都得靠它来算一算，到底需要多少冷却水，要让水以多快的速度流动，才能达到理想的冷却效果。

要是算错了，那后果可能很严重。

水冷机组工程量计算公式在水冷机组工程中，工程量的计算是非常重要的一环，它直接影响到工程的预算和进度安排。

而水冷机组的工程量计算又是一个比较复杂的过程，需要考虑到很多因素。

在本文中，我们将介绍水冷机组工程量计算的公式和相关内容。

一、水冷机组工程量计算公式。

1. 冷却水系统的工程量计算公式。

冷却水系统的工程量计算公式一般可以按照以下步骤进行：1）计算冷却水系统的总长度，包括管道、支架等。

2）计算冷却水系统的总体积，包括水箱、管道、冷却设备等。

3）计算冷却水系统的总重量，包括水箱、管道、支架等。

冷却水系统的工程量计算公式可以表示为：总长度 = Σ(管道长度 + 支架长度)。

总体积 = Σ(水箱体积 + 管道体积 + 冷却设备体积)。

总重量 = Σ(水箱重量 + 管道重量 + 支架重量)。

2. 冷却设备的工程量计算公式。

冷却设备的工程量计算公式一般可以按照以下步骤进行：1）计算冷却设备的总功率，包括主机、辅助设备等。

2）计算冷却设备的总面积，包括散热片、散热风扇等。

3）计算冷却设备的总重量，包括主机、辅助设备等。

冷却设备的工程量计算公式可以表示为：总功率 = Σ(主机功率 + 辅助设备功率)。

总面积 = Σ(散热片面积 + 散热风扇面积)。

总重量 = Σ(主机重量 + 辅助设备重量)。

3. 水泵系统的工程量计算公式。

水泵系统的工程量计算公式一般可以按照以下步骤进行：1）计算水泵系统的总流量，包括主泵、辅助泵等。

2）计算水泵系统的总扬程，包括主泵、辅助泵等。

3）计算水泵系统的总功率，包括主泵、辅助泵等。

水泵系统的工程量计算公式可以表示为：总流量 = Σ(主泵流量 + 辅助泵流量)。

总扬程 = Σ(主泵扬程 + 辅助泵扬程)。

总功率 = Σ(主泵功率 + 辅助泵功率)。

二、水冷机组工程量计算的注意事项。

在进行水冷机组工程量计算时，需要注意以下几点：1. 数据准确性。

在进行工程量计算时，需要确保所使用的数据准确无误。

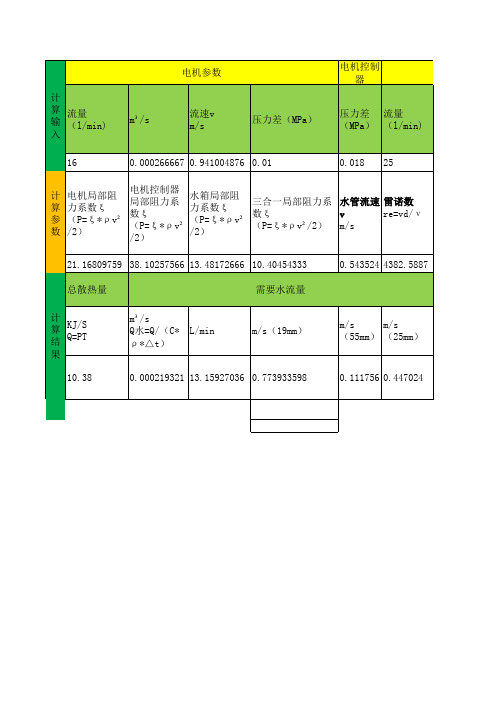

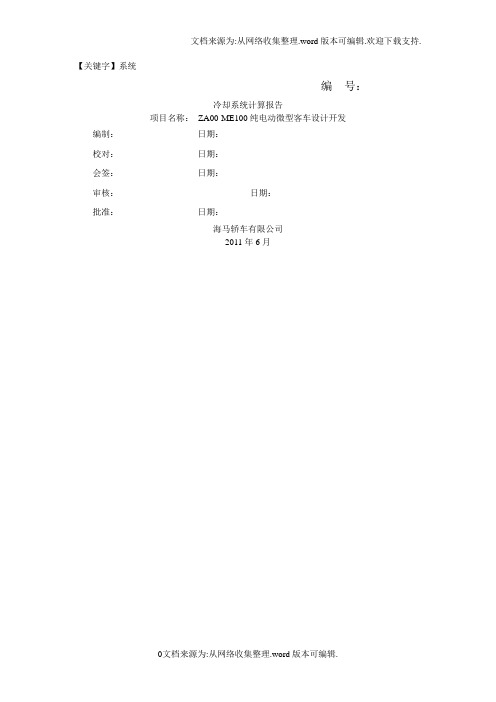

【关键字】系统编号：冷却系统计算报告项目名称：ZA00-ME100纯电动微型客车设计开发编制：日期：校对：日期：会签：日期：审核：日期：批准：日期：海马轿车有限公司2011年6月目录1 引言ZA00-ME100电动车电机及控制器采用水冷系统，整个系统由散热器、电子风扇、冷却管路、电动水泵、电机和控制器水套构成。

本文通过对散热器及水泵相关参数的计算，来校核整个冷却系统的冷却能力。

1.1 ZA00-ME100电动车冷却系统概述本系统为电机及其控制器冷却系统，是在保守内燃机汽车冷却系统的基础上，用电动水泵代替保守皮带式水泵，利用原车的电子风扇、散热器还有水箱来设计的。

电动水泵将冷却液增压并且以一定流量泵入电机冷却水套，冷却液从电机控制器和电机水套壁周围流过并且从水套壁吸热而升温；然后经过散热器进水软管流入散热器；在散热器中，冷却液向流过散热器周围的空气散热而降温；最后冷却液经散热器出水软管返回水泵，如此循环不已。

在汽车行驶时或冷却风扇工作时，空气从散热器周围高速流过以增强对冷却液的冷却。

与保守汽车的冷却系统相比，由于电机启动不需要内燃机的暖机过程，所以不需要节温器，因而冷却水从水套中出来后直接流入散热器。

副水箱的作用为当散热器内部水温上升时，冷却水由于热胀冷缩作用膨胀，系统压力升高，部分冷却水通过副水箱的进水管流入副水箱，防止散热器内部压力过高。

当冷却液温度下降时，散热器内部压强变低，冷却液从副水箱内部被吸入散热器参与冷却液的循环流动。

1.2 电机冷却系统的要求1）电机在高功率的工作环境下，其冷却液出口温度不高于90；电机控制器在高功率的工作环境下，其冷却液出口温度不高于70；冷却液在电机和控制器水套的进出水口的最大温差为6；综合以上，冷却系统最高水温不高于76；（水温暂定）2）电机及电机控制器工作时，冷却系统流量大于等于/min；3）冷却系统满足持续性工作要求；4）整个冷却系统密封性要好，不许存在漏液现象；5）为满足整车电气环境，要求电动水泵采用12V 直流电，功率要小。

螺旋形电机水冷系统设计与散热计算庞瑞上海联孚新能源科技集团有限公司摘要：本文从传热基本理论出发，针对表面冷却中小型电机体积小，功率大，能量密度高的特点，给出了电机水冷螺旋型结构的详细计算过程，为电机冷却设计提供参考方案。

关键词：水冷，散热，螺旋型1.引言现代工业的发展对电机性能要求越来越高。

电机热损耗问题制约着大容量电机设计发展。

根据冷却介质是否通过电机内部，电机冷却方式分为内部冷却和表面冷却[1]。

中小型电机由于体积的限制，常采用表面冷却的方式。

按冷却介质的不同，可以把电机分为分为空气冷却和液体（水或油）冷却。

空气冷却，运行成本低，摩擦损耗大，散热效率低，常用在能量密度低，发热较低的电机结构中。

水冷电机，运行成本高，摩擦损耗小，散热效率高，常用在能量密度高，发热量大的电机结构中。

水冷技术应用于电机散热具有很好的冷却效果。

电机水冷结构设计的核心任务是电机散热计算，使得电机损耗生热与冷却介质带走的热量达到平衡，从而控制电机温升再允许范围内。

此外，冷却介质流速是散热能力重要影响因素之一。

冷却介质的流速与压头及流经管道阻力有关。

压头由水循环系统的泵产生。

流经管道阻力取决于冷却结构的具体形式。

螺旋型结构是指水槽在壳体中成螺旋型分布以往的设计过程[2]是首先设计好水槽的机构尺寸，设定入水口温度、水槽温度、水流速度等参数，计算出水口温度，进而校核冷却系统的散热情况。

这种方法，把设计的散热方案的散热功率作为计算结果，与实际需求的散热功率对比。

设计方案的散热能力高于实际需要的散热能力，则视为方案可行；反之，方案失败。

修改预先设计的水槽尺寸并重新计算直到满足散热条件。

散热能力在设计之初是未知的，计算之后才能知道其散热能力。

本文采用另一种方法，对散热结构进行设计。

2.水冷计算2.1结构设计电机的基本结构尺寸如图1所示，水套外径200mm，水套截面尺寸为宽24mm，高4mm，图11.转子2.定子3.外壳4.水套电机的功率为7.5KW。

冷却水计算公式好的，以下是为您生成的关于“冷却水计算公式”的文章：在我们的日常生活和工业生产中，冷却系统可是发挥着至关重要的作用。

你想想看，汽车发动机运行久了会发热吧？工厂里的那些大型机器长时间工作也会滚烫滚烫的。

这时候，就需要冷却水来给它们降降温，让它们能持续稳定地工作。

而要想让冷却系统有效地工作，准确计算冷却水的用量那可是关键中的关键。

先来说说简单的情况。

假如我们有一个小小的设备，它工作时产生的热量比较稳定，也比较少。

这时候计算冷却水的用量就相对容易一些。

我们可以用设备产生的热量除以水的比热容再除以冷却前后水温的差值，就能得到大概需要的冷却水量啦。

举个例子吧，我之前在一个小工厂里帮忙维修一台小型的发电机。

这台发电机功率不大，但是运行时间一长，温度就升得挺快。

我就想着用冷却水来给它降降温。

经过测量，我发现这台发电机每小时产生的热量大概是 1000 焦耳，水的比热容咱们都知道是 4200 焦耳/（千克·摄氏度），打算让冷却水从 20 摄氏度升到 30 摄氏度。

那咱们来算算，需要的冷却水量就是 1000÷（4200×（30 - 20））≈ 0.0238 千克，也就是 23.8 克。

你看，是不是还挺简单的？但是，实际情况往往要复杂得多。

比如说大型的工业设备，它们产生的热量那可不是一点点，而且热量的产生还不是恒定的，会随着工作状态的变化而变化。

这时候，我们就得考虑更多的因素了。

除了刚才说的那些基本的东西，还得考虑设备的散热效率、冷却水的流速、管道的阻力等等。

就拿管道阻力来说吧，管道弯弯曲曲的，水在里面流动就会受到阻碍，这就会影响冷却效果。

所以在计算的时候，我们还得把这些因素都考虑进去。

还有啊，不同的冷却方式也会影响计算公式。

像是直接冷却和间接冷却，那可大不一样。

直接冷却就是让冷却水直接和发热部件接触，带走热量。

间接冷却呢，则是通过中间的换热器来传递热量。

这两种方式下，冷却水的用量计算方法也有差别。

水冷电机流量计算公式水冷电机是工业生产中常见的一种动力设备，其工作效率和性能直接影响到生产线的稳定运行。

在水冷电机的运行过程中，流量是一个重要的参数，它直接影响到冷却效果和电机的工作温度。

因此，准确计算水冷电机的流量是非常重要的。

在实际应用中，水冷电机的流量计算可以采用以下公式：Q = Cv ×ΔP × SG。

其中，Q代表流量，单位为m3/h；Cv代表流量系数，ΔP代表压差，单位为MPa；SG代表介质的比重。

流量系数Cv是一个重要的参数，它是指在标准状态下，通过阀门的流量与压差的比值。

在实际使用中，可以通过实验或者查阅相关资料来确定流量系数Cv的数值。

压差ΔP是指流体在管道中的压力差，通常可以通过压力表或者差压变送器来测量。

介质的比重SG是指流体的密度与水的密度的比值，通常可以通过查阅相关资料来获取。

通过以上公式，我们可以计算出水冷电机的流量，从而为实际生产提供参考数据。

在实际应用中，我们还需要考虑到流体的温度、粘度等因素，这些因素也会对流量的计算产生影响。

因此，在实际应用中，需要综合考虑多种因素，以确保流量计算的准确性。

除了上述公式外，我们还可以通过流量计来实时监测水冷电机的流量情况。

流量计是一种常见的流量测量仪器，它可以通过测量流体通过管道的速度来计算出流量的大小。

在实际应用中，我们可以通过安装流量计来实时监测水冷电机的流量情况，从而及时调整水冷电机的工作状态，以确保其正常运行。

在实际生产中，水冷电机的流量计算是一个重要的工作，它直接影响到水冷电机的冷却效果和工作温度。

因此，我们需要充分重视水冷电机的流量计算工作，通过科学的方法和准确的数据来指导水冷电机的运行。

希望本文能够对水冷电机的流量计算工作有所帮助，也希望读者能够在实际应用中灵活运用以上方法，以确保水冷电机的正常运行。

电机壳体Z字型冷却水道设计杨学威;张小发【摘要】随着电动汽车的发展,高功率密度电机越来越成为车用电机的发展趋势,随之而来的电机散热问题也越来越受到人们的关注.轴向Z字型水路因其具有加工制造简便,成本低廉,便于实现产品的平台化、批量化生产而受到大量研究和使用.以电动汽车用52 kW永磁同步电机水道壳体为研究对象,按照水路设计的步骤,综合考虑水道的散热效果和水道的压力损失,给出了轴向Z字型水路的设计方法,具有很好的指导意义.【期刊名称】《电机与控制应用》【年(卷),期】2016(043)009【总页数】4页(P62-65)【关键词】电动汽车;Z字型冷却水道;冷却水路数;电机温升;水道宽度【作者】杨学威;张小发【作者单位】上海交通大学,上海200240;上海交通大学,上海200240【正文语种】中文【中图分类】TM303.6电动汽车用电机通常采用水冷方式进行散热。

水冷散热效果的好坏关键体现在水路设计是否合理上，水路设计变得尤为重要。

目前使用较多的水路结构是轴向Z字型水路和周向螺旋型水路两种。

周向螺旋型水路平滑，水流阻力损失小，但由于进出水口温度的差异，会使电机两端产生温度梯度，且加工复杂、成本高，不利于批量化、平台化发展[1-2]。

轴向Z字型水路，可以很方便地把进出水口设计在电机的同一端，避免了由于进出水口温差而产生的电机两端的温度梯度，散热比较均匀[3-4]。

轴向Z字型水路还有一个优点就是结构简单，易于通过铝型材挤压成型的方式获得。

本文通过传热学和流体力学的理论推导，设计了一种满足电机散热需求和水阻损失的轴向Z字型水道壳体结构。

参照传统铝型材挤压工艺，可以在圆柱形电机壳体上挤压出沿轴向分布的密闭空腔。

通过交替地将相邻空腔的隔断切低，配合前后端盖的密封就可以在电机壳形成连通的闭合水路。

Z字型水路的结构为单条水路轴向直走，水路之间180°转折，首尾依次连接，进出水口被一隔水台分隔两边[5-6]。
