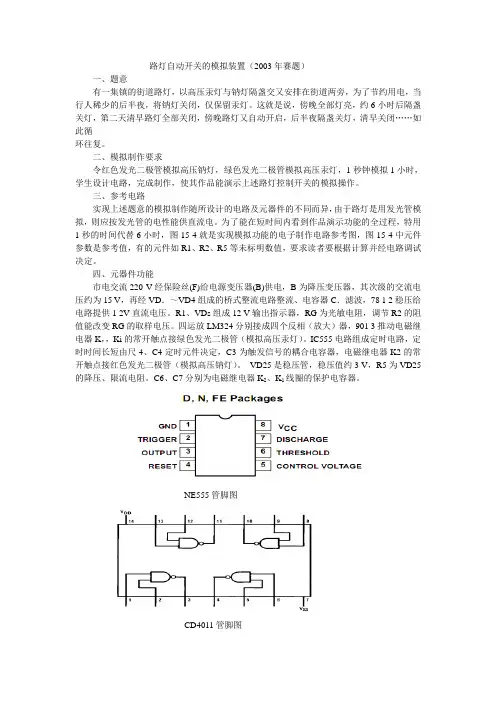

路灯自动开关的模拟装置（2003年赛题）一、题意有一集镇的街道路灯，以高压汞灯与钠灯隔盏交又安排在街道两旁，为了节约用电，当行人稀少的后半夜，将钠灯关闭，仅保留汞灯。

这就是说，傍晚全部灯亮，约6小时后隔盏关灯，第二天清早路灯全部关闭，傍晚路灯又自动开启，后半夜隔盏关灯，清早关闭……如此循环往复。

二、模拟制作要求令红色发光二极管模拟高压钠灯，绿色发光二极管模拟高压汞灯，1秒钟模拟1小时，学生设计电路，完成制作，使其作品能演示上述路灯控制开关的模拟操作。

三、参考电路实现上述题意的模拟制作随所设计的电路及元器件的不同而异，由于路灯是用发光管模拟，则应按发光管的电性能供直流电。

为了能在短时间内看到作品演示功能的全过程，特用1秒的时间代替6小时，图15-4就是实现模拟功能的电子制作电路参考图，图15-4中元件参数是参考值，有的元件如R1、R2、R5等未标明数值，要求读者要根据计算并经电路调试决定。

四、元器件功能市电交流220 V经保险丝(F)给电源变压器(B)供电，B为降压变压器，其次级的交流电压约为15 V，再经VD．～VD4组成的桥式整流电路整流、电容器C．滤波，78 1 2稳压给电路提供1 2V直流电压。

R1、VDs组成12 V输出指示器，RG为光敏电阻，调节R2的阻值能改变RG的取样电压。

四运放LM324分别接成四个反相（放大）器，901 3推动电磁继电器K，，Ki的常开触点接绿色发光二极管（模拟高压汞灯）。

IC555电路组成定时电路，定时时间长短由尺4、C4定时元件决定，C3为触发信号的耦合电容器，电磁继电器K2的常开触点接红色发光二极管（模拟高压钠灯）。

VD25是稳压管，稳压值约3 V，R5为VD25的降压、限流电阻。

C6、C7分别为电磁继电器K2、K1线圈的保护电容器。

NE555管脚图CD4011管脚图路灯开关模拟电路五、电路的工作原理1．白天RG见日灯（演示时可用灯光替代），阻值很小，VRG电位很低，即CD4011的①、②脚为低电位，③脚为高电位，④脚为低电位，⑩脚为高电位，于是：①CD4011的⑩脚为低电平，三极管90 1 3截止，继电器Ki的线圈无电流流过，其动接点不动作，常开点K，也不得电，绿色发光管不亮。

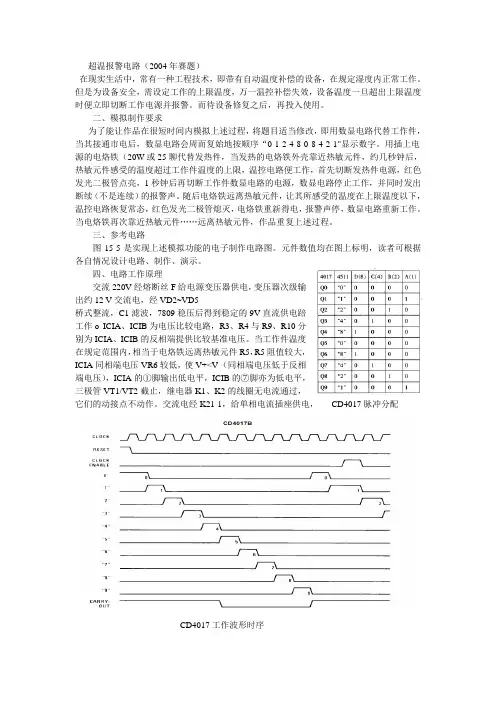

超温报警电路（2004年赛题）在现实生活中，常有一种工程技术，即带有自动温度补偿的设备，在规定湿度内正常工作。

但是为设备安全，需设定工作的上限温度，万一温控补偿失效，设备温度一旦超出上限温度时便立即切断工作电源并报警。

而待设备修复之后，再投入使用。

二、模拟制作要求为了能让作品在很短时间内模拟上述过程，将题目适当修改，即用数显电路代替工作件，当其接通市电后，数显电路会周而复始地按顺序“0-1-2-4-8-0-8-4-2-1"显示数字。

用插上电源的电烙铁（20W或25聊代替发热件，当发热的电烙铁外壳靠近热敏元件，约几秒钟后，热敏元件感受的温度超过工作件温度的上限，温控电路便工作，首先切断发热件电源，红色发光二极管点亮，1秒钟后再切断工作件数显电路的电源，数显电路停止工作，并同时发出断续（不是连续）的报警声。

随后电烙铁远离热敏元件，让其所感受的温度在上限温度以下，温控电路恢复常态，红色发光二极管熄灭，电烙铁重新得电，报警声停，数显电路重新工作。

当电烙铁再次靠近热敏元件……远离热敏元件，作品重复上述过程。

三、参考电路图15-5是实现上述模拟功能的电子制作电路图。

元件数值均在图上标明，读者可根据各自情况设计电路、制作、演示。

四、电路工作原理交流220V经熔断丝F给电源变压器供电，变压器次级输出约12 V交流电，经VD2~VD5桥式整流，C1滤波，7809稳压后得到稳定的9V直流供电踣工作o ICIA、ICIB为电压比较电路，R3、R4与R9、R10分别为ICIA、ICIB的反相端提供比较基准电压。

当工作件温度在规定范围内，相当于电烙铁远离热敏元件R5，R5阻值较大，ICIA同相端电压VR6较低，使V+<V-（同相端电压低于反相端电压），ICIA的①脚输出低电平，ICIB的⑦脚亦为低电平，三极管VT1/VT2截止，继电器K1、K2的线圈无电流通过，它们的动接点不动作。

交流电经K21-1，给单相电流插座供电，CD4017脉冲分配CD4017工作波形时序自动温控、报警器电路让插在其上的电烙铁得电；DC9V经K21-1给IC3、IC4及数码管供电，IC2的③脚输出经K21-1，传递给IC3.。
