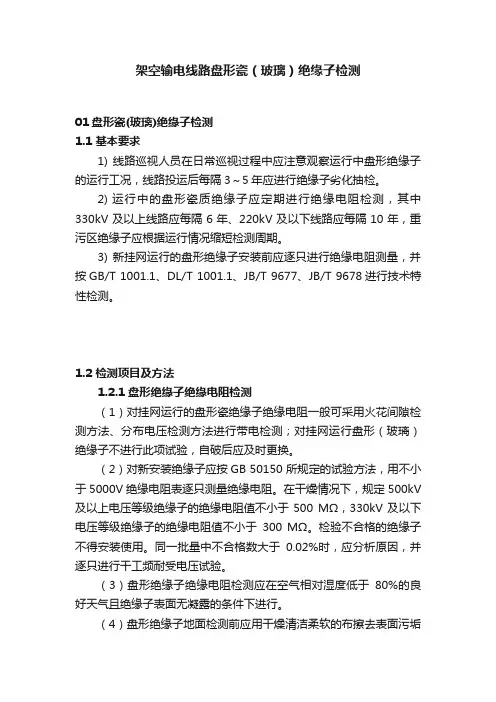

架空输电线路盘形瓷（玻璃）绝缘子检测01盘形瓷(玻璃)绝缘子检测1.1 基本要求1) 线路巡视人员在日常巡视过程中应注意观察运行中盘形绝缘子的运行工况，线路投运后每隔3～5年应进行绝缘子劣化抽检。

2) 运行中的盘形瓷质绝缘子应定期进行绝缘电阻检测，其中330kV及以上线路应每隔6年、220kV及以下线路应每隔10年，重污区绝缘子应根据运行情况缩短检测周期。

3) 新挂网运行的盘形绝缘子安装前应逐只进行绝缘电阻测量，并按GB/T 1001.1、DL/T 1001.1、JB/T 9677、JB/T 9678进行技术特性检测。

1.2 检测项目及方法1.2.1 盘形绝缘子绝缘电阻检测（1）对挂网运行的盘形瓷绝缘子绝缘电阻一般可采用火花间隙检测方法、分布电压检测方法进行带电检测；对挂网运行盘形（玻璃）绝缘子不进行此项试验，自破后应及时更换。

（2）对新安装绝缘子应按GB 50150 所规定的试验方法，用不小于5000V绝缘电阻表逐只测量绝缘电阻。

在干燥情况下，规定500kV 及以上电压等级绝缘子的绝缘电阻值不小于500 MΩ，330kV及以下电压等级绝缘子的绝缘电阻值不小于300 MΩ。

检验不合格的绝缘子不得安装使用。

同一批量中不合格数大于0.02%时，应分析原因，并逐只进行干工频耐受电压试验。

（3）盘形绝缘子绝缘电阻检测应在空气相对湿度低于80%的良好天气且绝缘子表面无凝露的条件下进行。

（4）盘形绝缘子地面检测前应用干燥清洁柔软的布擦去表面污垢后，将绝缘子放置在干燥的地面上或帆布上进行检测。

1.2.2 盘形绝缘子劣化检测（1）根据DL/T 626规定盘形绝缘子投运后应在3年内普测一次，再根据所测劣化率和运行经验可延长检测周期，但最长不能超过10年。

瓷绝缘子检测周期要求见下表。

表瓷绝缘子检测周期（2）运行中的盘形绝缘子劣化检测方法主要有地面巡视检测、停电登杆塔检测、带电登杆塔检测或更换后试验室检测等。

（3）盘形绝缘子外观劣化检测内容主要有：伞裙破损、裂纹情况；钢帽铁脚锈蚀、弯曲情况；浇装水泥及伞裙与钢帽位移情况；瓷绝缘子表面脱釉及防污闪涂层老化、起层情况；伞裙及金属部件放电闪络情况；绝缘子锁紧销脱落变形情况等。

架空线路复合绝缘子无人机红外检测导则1. 引言：不再是高高在上的电线大家好，今天我们要聊聊架空线路复合绝缘子的无人机红外检测。

这听起来是不是有点儿像外星科技？别担心，我会把这些专业术语用咱们日常的语言说得明白清楚，让你既能理解又能轻松笑一笑。

想象一下，你家的电线杆上挂着一串串绝缘子，这些小玩意儿可不是随随便便的塑料片，而是保护电线不被潮湿、盐雾侵蚀的“超级英雄”。

现在，我们要用无人机和红外技术来给它们做体检，不再是过去那种爬上去慢吞吞检查的繁琐工作。

2. 无人机大显身手：空中“侦察兵”2.1 无人机的飞行：不再是鸟儿的专利无人机，这个小家伙，绝对是现代科技的瑰宝。

以前我们要检查那些高高在上的绝缘子，基本上就是靠人攀爬，甚至用望远镜来个远程扫描。

现在，得亏有了无人机，我们就像拥有了一个空中的“侦察兵”。

无人机飞起来稳如老狗，手柄在手，眼睛在空，能够轻松到达那些我们平常根本不敢想的地方。

2.2 红外检测：看不见的“魔法眼”那么，单靠无人机飞行可不够，还需要红外检测来当神奇的“魔法眼”。

红外检测可以帮助我们看见绝缘子表面看不见的温度变化。

换句话说，就是让我们能够察觉到那些可能会引发问题的“隐形敌人”。

比如，绝缘子表面有个小小的裂缝，可能在平常的视觉检查中完全没问题，但一旦用红外线“照射”，那些温度异常立刻暴露无遗。

就像侦探手里拿的放大镜，只不过这次是从空中俯瞰。

3. 实施要点：操作需谨慎，安全为先3.1 操作无人机的注意事项：不当飞行可能出大事。

使用无人机来检查绝缘子并不是随便飞飞那么简单。

首先，无人机的飞行高度、角度都得严格把控，尤其是在风大的时候。

风大了，无人机可能会变成一只不听话的“飞鸟”，搞不好就会“坠毁”，那可就得不偿失了。

还有一个重要的点是，操作无人机的工作人员得经过专业培训，避免出现操控失误的情况。

毕竟，空中飞行不是开玩笑的，这可关系到电力安全和我们大家的利益。

3.2 检测数据分析：数据背后的故事无人机拍摄的红外图像不是拍个照那么简单。

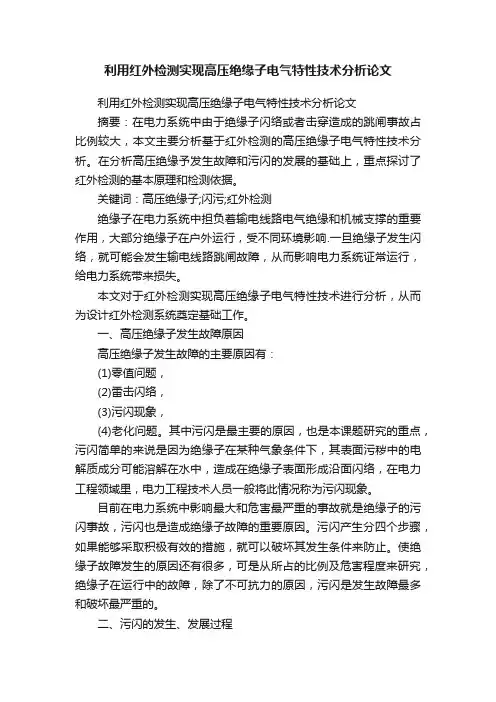

利用红外检测实现高压绝缘子电气特性技术分析论文利用红外检测实现高压绝缘子电气特性技术分析论文摘要：在电力系统中由于绝缘子闪络或者击穿造成的跳闸事故占比例较大，本文主要分析基于红外检测的高压绝缘子电气特性技术分析。

在分析高压绝缘予发生故障和污闪的发展的基础上，重点探讨了红外检测的基本原理和检测依据。

关键词：高压绝缘子;闪污;红外检测绝缘子在电力系统中担负着输电线路电气绝缘和机械支撑的重要作用，大部分绝缘子在户外运行，受不同环境影响.一旦绝缘子发生闪络，就可能会发生输电线路跳闸故障，从而影响电力系统证常运行，给电力系统带来损失。

本文对于红外检测实现高压绝缘子电气特性技术进行分析，从而为设计红外检测系统奠定基础工作。

一、高压绝缘子发生故障原因高压绝缘子发生故障的主要原因有：(1)零值问题，(2)雷击闪络，(3)污闪现象，(4)老化问题。

其中污闪是最主要的原因，也是本课题研究的重点，污闪简单的来说是因为绝缘子在某种气象条件下，其表面污秽中的电解质成分可能溶解在水中，造成在绝缘子表面形成沿面闪络，在电力工程领域里，电力工程技术人员一般将此情况称为污闪现象。

目前在电力系统中影响最大和危害最严重的事故就是绝缘子的污闪事故，污闪也是造成绝缘子故障的重要原因。

污闪产生分四个步骤，如果能够采取积极有效的措施，就可以破坏其发生条件来防止。

使绝缘子故障发生的原因还有很多，可是从所占的比例及危害程度来研究，绝缘子在运行中的故障，除了不可抗力的原因，污闪是发生故障最多和破坏最严重的。

二、污闪的发生、发展过程户外绝缘子肩负着机械支撑及电气绝缘的作用，其绝缘能力的选择和设计方面，不管是额定操作冲击耐受电压、雷电冲击耐受电压和短时工频耐受电压会比其最高工作电压高出很多，所以，在一般情况下，干燥、洁净的绝缘子是不会出现空气击穿。

绝缘子在运行电压下出现了污闪是因为绝缘子表面的污秽在潮湿状况下产生了导电薄膜，导致绝缘子表面绝缘电阻降低、绝缘性能下降就引发了闪络。

绝缘子检测方法绝缘子是电力系统中常见的重要设备，用于支持和固定输电线路，同时起到隔离和保护线路的作用。

然而，由于长期的使用和环境的影响，绝缘子可能会出现老化、污秽、破损等问题，从而降低了其绝缘性能，对电力系统的安全稳定运行带来风险。

因此，对绝缘子进行定期的检测和维护至关重要。

本文将介绍几种常见的绝缘子检测方法。

1. 目视检查法目视检查法是最简单、最常用的绝缘子检测方法之一。

通过肉眼观察绝缘子的外观，检查是否存在明显的破损、污秽等情况。

目视检查法适用于绝缘子外部破损和污秽的初步判断，但无法发现绝缘子内部的故障和隐患。

2. 声波检测法声波检测法是一种非接触式的绝缘子检测方法。

通过将声波传感器靠近绝缘子表面，利用声波的反射和传播规律，检测绝缘子内部存在的空气泄漏、松动等问题。

声波检测法可以有效发现绝缘子内部的故障，但对于绝缘子外部的问题无法进行准确判断。

3. 热像仪检测法热像仪检测法是一种基于红外热像技术的绝缘子检测方法。

通过使用热像仪对绝缘子进行扫描，获取绝缘子表面的温度分布情况。

绝缘子在正常情况下应该具有均匀的温度分布，若存在局部温度异常，可能预示着绝缘子存在故障或老化问题。

热像仪检测法可以快速发现绝缘子的异常情况，但对于故障的具体原因和程度无法进行准确判断。

4. 放电检测法放电检测法是一种常用的绝缘子内部故障检测方法。

通过在绝缘子上施加高压电源，观察是否产生放电现象。

放电检测法可以判断绝缘子是否存在内部击穿、漏电等问题，但对于绝缘子的污秽程度和老化程度无法进行准确判断。

5. 等效电路法等效电路法是一种基于电容器等效原理的绝缘子检测方法。

通过在绝缘子上施加一定频率的交流信号，测量绝缘子的等效电容值和电阻值，从而判断绝缘子的绝缘性能。

等效电路法可以对绝缘子的电气性能进行准确评估，但需要专业设备和复杂的计算过程。

绝缘子检测方法有目视检查法、声波检测法、热像仪检测法、放电检测法和等效电路法等。

不同的检测方法各有优缺点，可以根据实际情况选择合适的方法进行绝缘子的检测和维护。

复合绝缘子试验标准复合绝缘子是电力系统中重要的组成部分，其性能的稳定性和可靠性对电网运行具有重要意义。

为了确保复合绝缘子的质量和可靠性，需要进行一系列的试验来验证其性能是否符合标准要求。

本文将介绍复合绝缘子试验的标准内容，以及试验过程中需要注意的事项。

首先，复合绝缘子的试验标准主要包括以下几个方面，外观检查、尺寸检验、机械性能试验、电气性能试验、环境适应性试验等。

外观检查主要是针对复合绝缘子的外观质量进行检验，包括表面是否有裂纹、气泡、污渍等缺陷，以及漆层是否完整、平整。

尺寸检验则是对复合绝缘子的尺寸进行测量，确保其符合设计要求。

机械性能试验主要包括拉伸试验、弯曲试验等，以验证复合绝缘子在机械载荷下的性能。

电气性能试验则是对复合绝缘子的击穿电压、介质损耗等电气性能进行检验。

环境适应性试验则是模拟复合绝缘子在不同环境条件下的性能，包括高温、低温、湿热等试验。

在进行复合绝缘子试验时，需要注意以下几点。

首先，试验前需要对试验设备进行校准，确保其准确可靠。

其次，应严格按照试验标准的要求进行试验操作，确保试验过程的准确性和可重复性。

另外，应对试验样品进行充分的准备，包括标识、存储、运输等环节，确保试验样品的完整性和代表性。

最后，在试验结果的评定过程中，需要进行合理的数据分析和处理，确保评定结果的客观性和准确性。

综上所述，复合绝缘子的试验标准涉及多个方面，包括外观、尺寸、机械性能、电气性能、环境适应性等内容。

在进行试验时，需要严格按照标准要求进行操作，并注意试验设备的校准、试验样品的准备以及试验结果的评定。

通过合理有效的试验，可以确保复合绝缘子的质量和可靠性，为电力系统的安全稳定运行提供保障。

红外热像技术在绝缘子故障检测中的应用发表时间：2016-06-02T10:53:09.000Z 来源：《电力设备》2016年第4期作者：高逸君杨冲[导读] 绝缘子长期运行在野外空旷地区。

由于内部机械应力、机电负荷、大气污染等原因的影响而发生各种缺陷故障。

（国网上海市电力公司检修公司上海 200063）摘要：绝缘子长期运行在野外空旷地区。

由于内部机械应力、机电负荷、大气污染等原因的影响而发生各种缺陷故障。

绝缘子故障的常规检测方法不仅劳动强度大、安全性差、效率低、准确性不高。

红外热像技术检测方法具有非接触性、操作安全、灵敏度高、检测效率高、不易受电磁干扰、经济、快捷等优点，对在绝缘子故障检测方面起到了重要的作用。

关键词：绝缘子；缺陷；红外热像；故障检测1 引言绝缘子在电力系统中担负着输电线路电气绝缘和机械支撑的重要作用,大部分绝缘子在户外运行,受不同环境影响,就可能会发生绝缘子故障,从而影响电力系统正常运行,给电力系统带来损失。

目前方法是由人工携带检测装置到杆塔附近检测,检测的任务较重,强度较大，需要投入大量的人力物力而且高空带电作业也具有相当大的危险性,因此如何准确又方便检测出绝缘子运行状况,是国内外对绝缘子检测的难点。

红外热像技术是一种实用、方便的现场检测方法，它通过检测局部放电、泄漏电流引起的局部温度升高，能直观地发现绝缘子早期缺陷迹象，从而及时采取相应措施，避免因绝缘子缺陷而引起的事故。

红外成像技术具有效率高、安全可靠、判断准确、图像直观、探测距离远、检测速度快、不接触探测、不受电磁干扰等特点。

红外热像技术对绝缘子故障检测，维持系统的的安全、稳定起到了重要的作用。

2 红外热像技术基本原理红外热像技术的基本原理是以被测目标的红外辐射能量与温度成一定函数关系，以数字或二维热图像的形式，显示设备表面的温度值或温度场分布的一种探测技术。

被测目标的红外辐射能量经仪器透镜会聚。

并通过红外滤光片进入探测器，探测器将辐射能转换为电能的信号，经放大器放大、电子电路处理，最终由显示器显示出被测物体的表面温度。

电力电子Pow er Electronic电子技术与软件工程Electronic Technology & Software Engineering被测对象硬件设施-传感器一-无人机平台I I II 1t i l l后期处理数据存镛—计算机败裾归集—红外分析图1:无人机红外检测系统框图机型选择►分析线路结构特征►开展现场试验 ►确定适合机型、云台工作方法确定图2:巡检前期准备图3:输电线路管理系统登录界面ZenmuseXT 2红外热像仪和可见光传感器获取绝缘子红外和可见光图像。

对复合绝缘子实行无人机标准化飞行采集数据，通过高速T F卡将红外热像图导入计算机，再采用数据归集分析软件对红外影像进行标准化收集和整理，利用红外智能分析软件对绝缘子红外 图像进行去噪及增强等预处理操作，在预处理后的图像中提取绝缘 子串区域并分割出绝缘子盘面区域，然后从绝缘子盘面区域中提取 温度分布特征数据。

基于海量的红外数据建立标准化红外图谱数据 库，实现对架空输电线路复合绝缘子的温度全寿命周期监测、故障识别与定位的集成功能。

►现场环境确认 ►确定合适拍摄机位及飞行航迹 ►选择相机参数 ►形成标准化飞行方案电力系统是人们正常生产和生活的必要保证，保障电力系统安 全有效地运行是经济快速发展的前提。

架空输电线路是电网的重要 组成部分，110-220千伏线路是地区、区域供电的骨干网架。

截至 2014年底，我国110kV及以上电压等级的输电线路上运行的复合绝缘子己经突破700万支[“2]。

绝缘子作为架空输电线路的重要组 成部分，广泛分布于输电线和杆塔的连接处，承担着支撑输电线路 以及电气绝缘的作用。

绝缘子大多分布在户外，长期受气候环境、 温度、湿度等的影响，加上其运行过程中的机械负荷、机电负荷以 及冷热变化等，可能使其机械性能和绝缘性能降低，进而产生闪络 和掉串现象，为电网的长周期安全稳定运行埋下隐患。

所以，及时 检测并排除绝缘子故障具有重要的价值。

架空线路复合绝缘子无人机红外检测导则架空线路复合绝缘子无人机红外检测导则，这个听起来有点高大上的名字，其实就是为了让我们这些普通人也能更好地了解和掌握这项技术。

那么，这个导则到底是干什么用的呢？别急，我慢慢给大家解释。

我们要知道什么是架空线路。

架空线路就是把电线悬挂在空中的一种方式，这样可以让电线更容易维修和更换。

而复合绝缘子就是用来保护电线的，它的作用就像是一个坚固的“盾牌”，可以防止电流外泄，保证电力的安全传输。

那么，无人机红外检测又是什么呢？简单来说，就是用无人机搭载红外线探测器，对架空线路进行实时监测，发现潜在的问题。

这样一来，我们就可以及时发现线路的故障，避免因为电力问题导致的安全隐患。

接下来，我们来看一下这个导则的主要内容。

根据这个导则，我们可以分为以下几个部分来进行检测：1. 线路的外观检查。

我们需要观察线路的整体状况，看看有没有明显的破损、老化等问题。

这些问题可能会影响到线路的性能，所以我们需要及时发现并处理。

2. 绝缘子的检查。

绝缘子是保护线路的关键部件，所以我们需要对绝缘子进行详细的检查。

比如说，看看绝缘子是否有裂缝、变形等问题，这些都可能导致电流外泄，引发安全事故。

3. 红外检测。

这是整个导则的核心部分。

我们要用无人机搭载红外线探测器，对线路进行实时监测。

通过探测器捕捉到的信号，我们可以判断线路是否存在故障。

如果发现有问题，我们就可以立即采取措施进行修复。

4. 数据分析。

我们需要对检测结果进行分析，找出问题的根源。

这样一来，我们就可以针对性地进行改进，提高线路的安全性能。

这个架空线路复合绝缘子无人机红外检测导则是为了让我们更好地了解和掌握这项技术，从而确保电力的安全传输。

虽然这个导则看起来有点复杂，但是只要我们按照步骤来操作，还是非常容易掌握的。

所以，大家不妨试试看，说不定还能发现自己意想不到的才能呢！。

复合绝缘子国家标准复合绝缘子是电力输配电线路上的重要组成部分，其质量和性能直接关系到电力系统的安全稳定运行。

为了规范复合绝缘子的生产和应用，我国制定了一系列的国家标准，以确保其质量和可靠性。

本文将就复合绝缘子国家标准进行详细介绍，以便相关行业人员了解和遵守。

首先，复合绝缘子国家标准主要包括GB/T 19519-2004《高压输配电线路用复合绝缘子》和GB/T 20142-2006《高压输配电线路用复合绝缘子中金属附件的氧化层的评定》两个标准。

其中，GB/T 19519-2004标准规定了复合绝缘子的技术要求、试验方法、验收规则和标志、包装、运输及贮存等内容，涵盖了复合绝缘子的各项性能指标和检测方法。

而GB/T 20142-2006标准则主要针对复合绝缘子中金属附件的氧化层进行评定，以确保金属附件的耐腐蚀性能和可靠性。

其次，复合绝缘子国家标准对复合绝缘子的技术要求进行了详细的规定。

其中包括复合绝缘子的机械性能、电气性能、耐污性能、耐腐蚀性能等多个方面的指标。

比如，在机械性能方面，标准规定了复合绝缘子的抗拉强度、抗弯强度、抗冲击性能等指标，以确保其在电力线路上能够承受各种外部力的作用；在电气性能方面，标准规定了复合绝缘子的干、湿、污秽条件下的电气性能指标，以确保其在不同环境条件下能够保持良好的绝缘性能。

此外，复合绝缘子国家标准还对复合绝缘子的试验方法进行了详细的规定。

这些试验方法包括复合绝缘子的外观检查、尺寸测量、机械性能试验、电气性能试验、耐污性能试验、耐腐蚀性能试验等多个方面。

通过这些试验方法的规定，可以对复合绝缘子的各项性能指标进行准确的检测和评定，以确保其符合国家标准的要求。

总的来说，复合绝缘子国家标准的制定和实施，对于提高复合绝缘子的质量和可靠性具有重要意义。

只有严格遵守国家标准的要求，才能够保证复合绝缘子在电力输配电线路上的安全运行，为电力系统的稳定供电提供保障。

因此，相关行业人员在生产、采购和使用复合绝缘子时，务必严格遵守国家标准的要求，确保复合绝缘子的质量和性能符合标准的要求。
