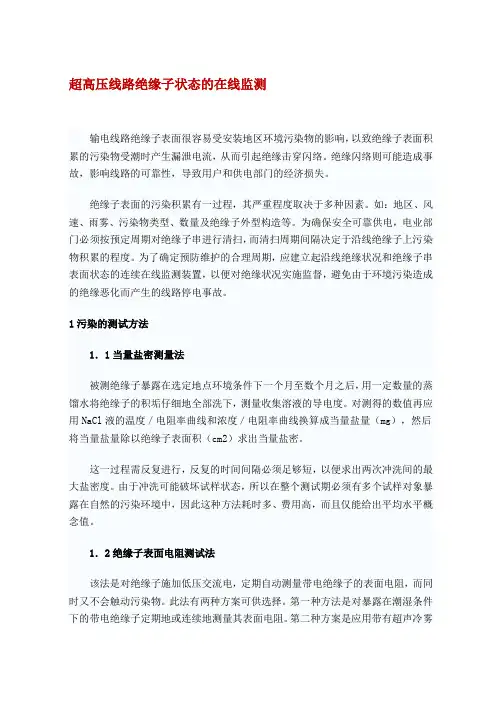

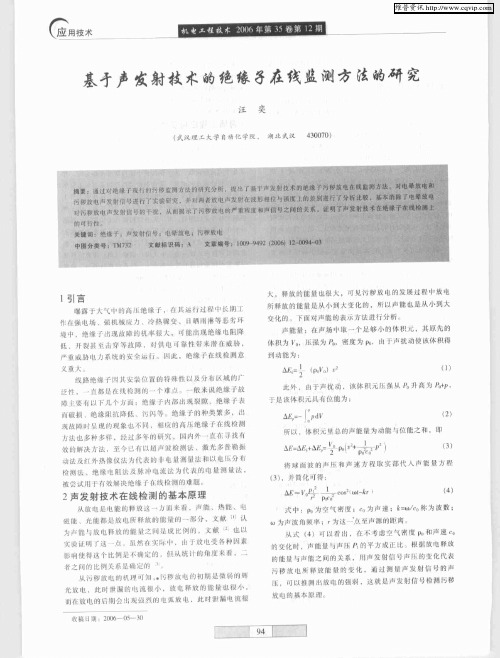

超高压线路绝缘子状态的在线监测输电线路绝缘子表面很容易受安装地区环境污染物的影响，以致绝缘子表面积累的污染物受潮时产生漏泄电流，从而引起绝缘击穿闪络。
绝缘闪络则可能造成事故，影响线路的可靠性，导致用户和供电部门的经济损失。
绝缘子表面的污染积累有一过程，其严重程度取决于多种因素。
如：地区、风速、雨雾、污染物类型、数量及绝缘子外型构造等。
为确保安全可靠供电，电业部门必须按预定周期对绝缘子串进行清扫，而清扫周期间隔决定于沿线绝缘子上污染物积累的程度。
为了确定预防维护的合理周期，应建立起沿线绝缘状况和绝缘子串表面状态的连续在线监测装置，以便对绝缘状况实施监督，避免由于环境污染造成的绝缘恶化而产生的线路停电事故。
1污染的测试方法1．1当量盐密测量法被测绝缘子暴露在选定地点环境条件下一个月至数个月之后，用一定数量的蒸馏水将绝缘子的积垢仔细地全部洗下，测量收集溶液的导电度。
对测得的数值再应用NaCl液的温度／电阻率曲线和浓度／电阻率曲线换算成当量盐量（mg），然后将当量盐量除以绝缘子表面积（cm2）求出当量盐密。
这一过程需反复进行，反复的时间间隔必须足够短，以便求出两次冲洗间的最大盐密度。
由于冲洗可能破坏试样状态，所以在整个测试期必须有多个试样对象暴露在自然的污染环境中，因此这种方法耗时多、费用高，而且仅能给出平均水平概念值。
1．2绝缘子表面电阻测试法该法是对绝缘子施加低压交流电，定期自动测量带电绝缘子的表面电阻，而同时又不会触动污染物。
此法有两种方案可供选择。
第一种方法是对暴露在潮湿条件下的带电绝缘子定期地或连续地测量其表面电阻。
第二种方案是应用带有超声冷雾发生器的轻便雾室获取人造受潮时间，从而测出污秽绝缘子表面电阻与受潮时间两者间的关系。
后一种方案能可靠地指示出雾或露水浸潮绝缘子时绝缘子绝缘状态。
另外当有大量非溶性污染物时，这种作用很直观，且具有不破坏污染物原状的优点，因此可以获得污染沉积的积累效应。
1．3漏泄电流的在线测量法这种测量需在特殊设备上进行，用适当的电源对绝缘子串施加电压。
随着大功率电气、电子产品的快速发展，必然出现越来越多的发热问题，产生的热量又会引发产品的功效降低，使用寿命缩短及造成多种事故等问题。
因此采用有效的方法解决结构散热和研制高导热的材料成为当务之急。
电力工业是关系到国际民生的大事。
大中型高压发电机、电动机运行过程中的发热、传热、冷却，直接影响到其工作效率、使用寿命和可靠性等重要指标，已成为现代电机技术发展急需解决的问题之一。
电机的冷却方式分为两种：①直接冷却，使用氢气或水等介质通过空心导体进行，对绝缘的导热性能要求不高；②间接冷却，导体热量由绝缘层传出，使用氢气或空气对定子铁心进行冷却，对绝缘的导热性能要求较高。
作为电机结构的最关键材料——绝缘材料是有机高分子材料，在制造和运动过程中，极易受到损伤和破坏。
高温会导致绝缘的电性能、机械性能和使用寿命降低及绝缘件松动等不良现象产生。
因此，新型散热绝缘结构和高导热绝缘材料，已成为现代电机技术研究的重点方向之一。

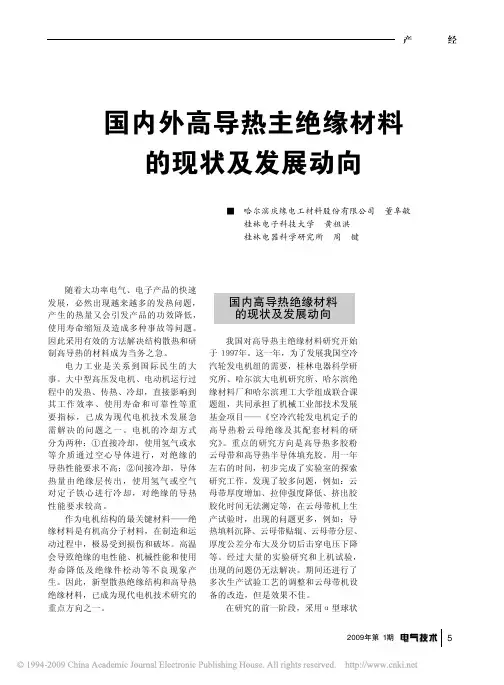

国内高导热绝缘材料的现状及发展动向我国对高导热主绝缘材料研究开始于１９９７年。
这一年，为了发展我国空冷汽轮发电机组的需要，桂林电器科学研究所、哈尔滨大电机研究所、哈尔滨绝缘材料厂和哈尔滨理工大学组成联合课题组，共同承担了机械工业部技术发展基金项目——《空冷汽轮发电机定子的高导热粉云母绝缘及其配套材料的研究》。
重点的研究方向是高导热多胶粉云母带和高导热半导体填充胶。
用一年左右的时间，初步完成了实验室的探索研究工作。
发现了较多问题，例如：云母带厚度增加、拉伸强度降低、挤出胶胶化时间无法测定等，在云母带机上生产试验时，出现的问题更多，例如：导热填料沉降、云母带贴辊、云母带分层、厚度公差分布大及分切后击穿电压下降等。
经过大量的实验研究和上机试验，出现的问题仍无法解决。
期间还进行了多次生产试验工艺的调整和云母带机设备的改造，但是效果不佳。
在研究的前一阶段，采用α型球状国内外高导热主绝缘材料的现状及发展动向■ 哈尔滨庆缘电工材料股份有限公司 董阜敏 桂林电子科技大学 黄祖洪 桂林电器科学研究所 周 键或准球状超细度（颗径≥１０００目，约为２０ ￣２５μｍ）三氧化二铝作为高导热填料。

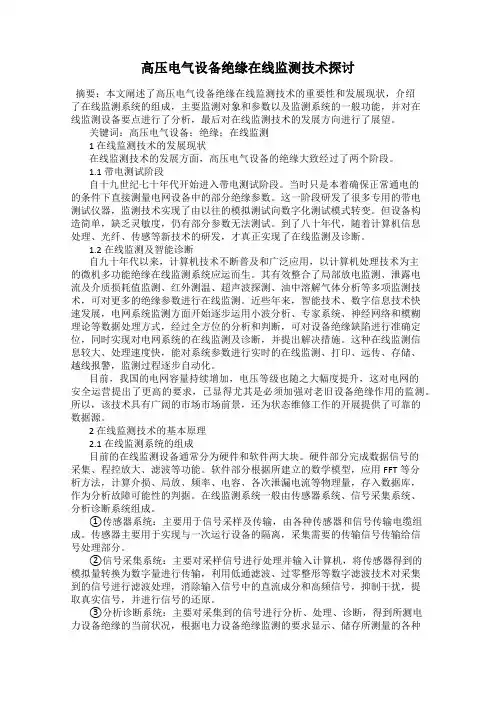

高压电气设备绝缘在线监测技术探讨摘要：本文阐述了高压电气设备绝缘在线监测技术的重要性和发展现状，介绍了在线监测系统的组成，主要监测对象和参数以及监测系统的一般功能，并对在线监测设备要点进行了分析，最后对在线监测技术的发展方向进行了展望。
关键词：高压电气设备；绝缘；在线监测1 在线监测技术的发展现状在线监测技术的发展方面，高压电气设备的绝缘大致经过了两个阶段。
1.1 带电测试阶段自十九世纪七十年代开始进入带电测试阶段。
当时只是本着确保正常通电的的条件下直接测量电网设备中的部分绝缘参数。
这一阶段研发了很多专用的带电测试仪器，监测技术实现了由以往的模拟测试向数字化测试模式转变。
但设备构造简单，缺乏灵敏度，仍有部分参数无法测试。
到了八十年代，随着计算机信息处理、光纤、传感等新技术的研发，才真正实现了在线监测及诊断。
1.2 在线监测及智能诊断自九十年代以来，计算机技术不断普及和广泛应用，以计算机处理技术为主的微机多功能绝缘在线监测系统应运而生。
其有效整合了局部放电监测、泄露电流及介质损耗值监测、红外测温、超声波探测、油中溶解气体分析等多项监测技术，可对更多的绝缘参数进行在线监测。
近些年来，智能技术、数字信息技术快速发展，电网系统监测方面开始逐步运用小波分析、专家系统、神经网络和模糊理论等数据处理方式，经过全方位的分析和判断，可对设备绝缘缺陷进行准确定位，同时实现对电网系统的在线监测及诊断，并提出解决措施。
这种在线监测信息较大、处理速度快，能对系统参数进行实时的在线监测、打印、远传、存储、越线报警，监测过程逐步自动化。
目前，我国的电网容量持续增加，电压等级也随之大幅度提升，这对电网的安全运营提出了更高的要求，已显得尤其是必须加强对老旧设备绝缘作用的监测。
所以，该技术具有广阔的市场市场前景，还为状态维修工作的开展提供了可靠的数据源。
2 在线监测技术的基本原理2.1 在线监测系统的组成目前的在线监测设备通常分为硬件和软件两大块。

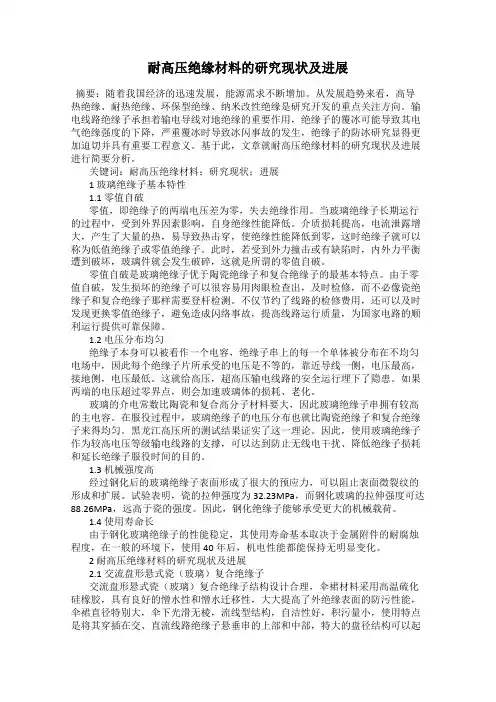

耐高压绝缘材料的研究现状及进展摘要：随着我国经济的迅速发展，能源需求不断增加。
从发展趋势来看，高导热绝缘、耐热绝缘、环保型绝缘、纳米改性绝缘是研究开发的重点关注方向。
输电线路绝缘子承担着输电导线对地绝缘的重要作用，绝缘子的覆冰可能导致其电气绝缘强度的下降，严重覆冰时导致冰闪事故的发生，绝缘子的防冰研究显得更加迫切并具有重要工程意义。
基于此，文章就耐高压绝缘材料的研究现状及进展进行简要分析。
关键词：耐高压绝缘材料；研究现状；进展1 玻璃绝缘子基本特性1.1 零值自破零值，即绝缘子的两端电压差为零，失去绝缘作用。
当玻璃绝缘子长期运行的过程中，受到外界因素影响，自身绝缘性能降低。
介质损耗提高，电流泄露增大，产生了大量的热，易导致热击穿，使绝缘性能降低到零，这时绝缘子就可以称为低值绝缘子或零值绝缘子。
此时，若受到外力撞击或有缺陷时，内外力平衡遭到破坏，玻璃件就会发生破碎，这就是所谓的零值自破。
零值自破是玻璃绝缘子优于陶瓷绝缘子和复合绝缘子的最基本特点。
由于零值自破，发生损坏的绝缘子可以很容易用肉眼检查出，及时检修，而不必像瓷绝缘子和复合绝缘子那样需要登杆检测。
不仅节约了线路的检修费用，还可以及时发现更换零值绝缘子，避免造成闪络事故，提高线路运行质量，为国家电路的顺利运行提供可靠保障。
1.2 电压分布均匀绝缘子本身可以被看作一个电容，绝缘子串上的每一个单体被分布在不均匀电场中，因此每个绝缘子片所承受的电压是不等的，靠近导线一侧，电压最高，接地侧，电压最低。
这就给高压，超高压输电线路的安全运行埋下了隐患。
如果两端的电压超过零界点，则会加速玻璃体的损耗、老化。
玻璃的介电常数比陶瓷和复合高分子材料要大，因此玻璃绝缘子串拥有较高的主电容。
在服役过程中，玻璃绝缘子的电压分布也就比陶瓷绝缘子和复合绝缘子来得均匀。
黑龙江高压所的测试结果证实了这一理论。
因此，使用玻璃绝缘子作为较高电压等级输电线路的支撑，可以达到防止无线电干扰、降低绝缘子损耗和延长绝缘子服役时间的目的。

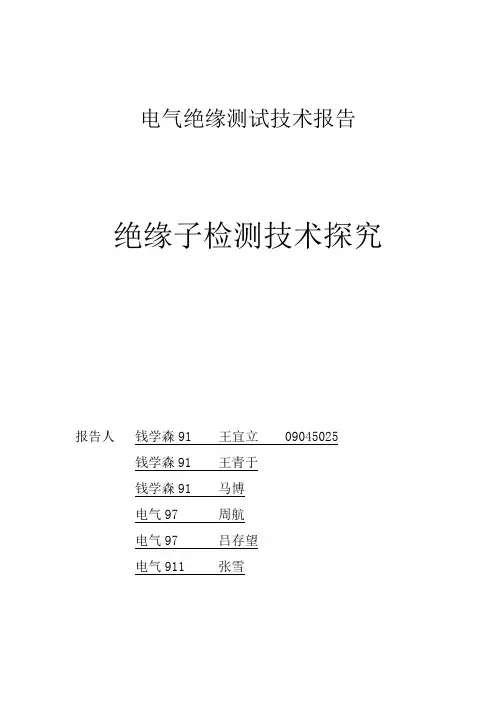

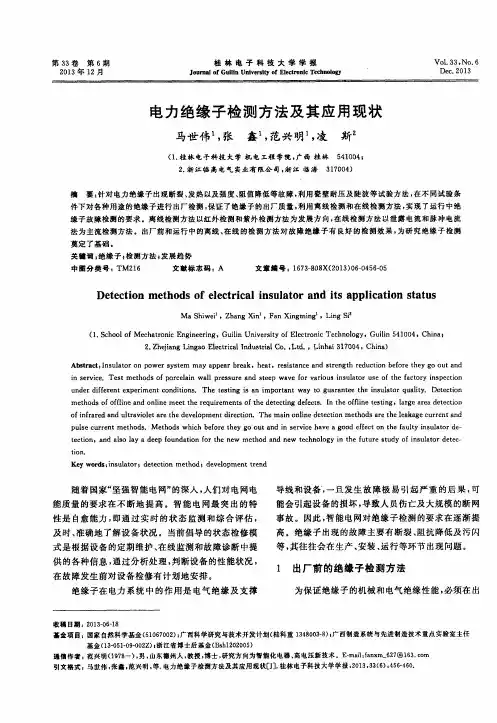

电气绝缘测试技术报告绝缘子检测技术探究报告人钱学森91 王宜立 09045025钱学森91 王青于钱学森91 马博电气97 周航电气97 吕存望电气911 张雪绝缘子检测技术探究摘要：本文主旨在于探究绝缘子检测技术。
绝缘子检测技术多种多样，本文主要介绍了紫外成像法、陡波试验法、电势测量法、电阻法、电场法、泄漏电流法和脉冲电流法在绝缘子检测方面的应用。
叙述了每种方法的基本原理、实现方法和相应的不良绝缘子的检定方法以及每种方法的优点和缺点，并给出实际应用中的实用性分析。
关键词：绝缘子检测一、前言1.1研究绝缘子检测的意义电力系统中绝缘子担负着输电线路机械支撑和电气绝缘的重要作用，输电线路大部分绝缘子在户外运行，受各种环境影响，一旦绝缘子发生故障，就会影响电力供应，给电力系统带来损失。
在电力系统中由于绝缘子故障造成的事故占较大比例。
绝缘子暴露于大气中并长期工作在强电场，强机械应力，骤冷骤热，风吹雨打等恶劣环境中。
因此，绝缘子出现故障的机率很大严重威胁电力系统的安全运行。
据统计国内110kV 线路发生不明原因闪络所占的比例为故障率的22%，造成很大的经济损失。
并且随着经济发展，电网容量和额定输电电压等级随之提高，绝缘子事故造成的危害也将日益严重。
绝缘子由于工作在特殊的电磁和自然环境，需要排查检修。
现行方法是由人工携带检测装置到高压杆塔附近检测，检测任务重，强度大，而且绝缘子工作在高空中的高压环境下，因此如何方便准确检测电力系统中绝缘子运行状况，一直是国内外绝缘子检测的难点。
传统绝缘子维护是被动的预防检修，一般在事故发生后或者定期对绝缘子检测，盲目而且工作量大，使用实时在线绝缘子检测方法，采集绝缘子性能数据，获得污闪报警信息，有针对性进行维护或更换工作，是绝缘子检测的发展方向。
此外，这种方法还可以为确定清扫周期和进行预知性维护提供判定依据，积累数据，这对于研究积污规律和各个参数变量与污秽程度之间的关系具有重要意义。

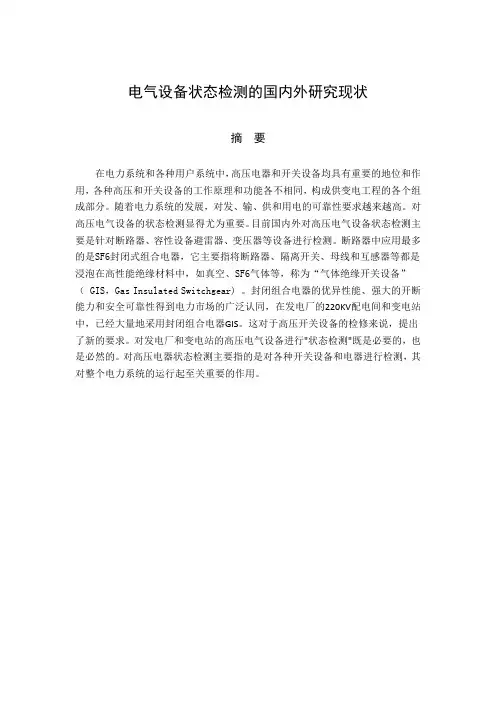

电气设备状态检测的国内外研究现状摘要在电力系统和各种用户系统中，高压电器和开关设备均具有重要的地位和作用，各种高压和开关设备的工作原理和功能各不相同，构成供变电工程的各个组成部分。
随着电力系统的发展，对发、输、供和用电的可靠性要求越来越高。
对高压电气设备的状态检测显得尤为重要。
目前国内外对高压电气设备状态检测主要是针对断路器、容性设备避雷器、变压器等设备进行检测。
断路器中应用最多的是SF6封闭式组合电器，它主要指将断路器、隔离开关、母线和互感器等都是浸泡在高性能绝缘材料中，如真空、SF6气体等，称为“气体绝缘开关设备”（ GIS，Gas Insulated Switchgear) 。
封闭组合电器的优异性能、强大的开断能力和安全可靠性得到电力市场的广泛认同，在发电厂的220KV配电间和变电站中，已经大量地采用封闭组合电器GIS。
这对于高压开关设备的检修来说，提出了新的要求。
对发电厂和变电站的高压电气设备进行"状态检测"既是必要的，也是必然的。
对高压电器状态检测主要指的是对各种开关设备和电器进行检测，其对整个电力系统的运行起至关重要的作用。
1 高压电器状态检测的国内外研究现状1.1断路器状态监测的国内外现状高压断路器实时状态监测技术在国内发展的时间不超过10年, 由于断路器状态的好坏, 对电力系统的安全、可靠运行有着直接的影响。
因此, 对断路器的状态监测也是十分必要的。
目前用于评估断路器状态主要采用两种方法: 一是跳闸线圈轮廓法(TCP) , 一是振动监测法。
振动监测法是通用的方法,而TCP 法则是通过考察断路器动作时, 流过跳闸/闭合线圈里的电流波形来获得断路器的状态信息。
因为当断路器处于不同状态时, 会产生不同的电流波形。
1.1.1 GIS中SF6断路器状态的在线检测GIS(Gas Insulated Switchgear)装置是20世纪60年代中期出现的一种新型开关装置。
GIS具有占地面积小、故障率低等优点，已成为高压开关设备的主要发展方向。

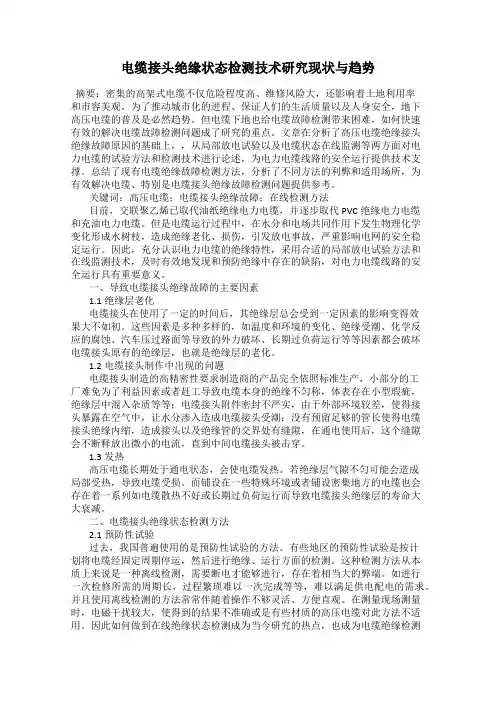

电缆接头绝缘状态检测技术研究现状与趋势摘要：密集的高架式电缆不仅危险程度高、维修风险大，还影响着土地利用率和市容美观。
为了推动城市化的进程、保证人们的生活质量以及人身安全，地下高压电缆的普及是必然趋势。
但电缆下地也给电缆故障检测带来困难，如何快速有效的解决电缆故障检测问题成了研究的重点。
文章在分析了高压电缆绝缘接头绝缘故障原因的基础上，，从局部放电试验以及电缆状态在线监测等两方面对电力电缆的试验方法和检测技术进行论述，为电力电缆线路的安全运行提供技术支撑。
总结了现有电缆绝缘故障检测方法，分析了不同方法的利弊和适用场所，为有效解决电缆、特别是电缆接头绝缘故障检测问题提供参考。
关键词：高压电缆；电缆接头绝缘故障；在线检测方法目前，交联聚乙烯已取代油纸绝缘电力电缆，并逐步取代PVC绝缘电力电缆和充油电力电缆。
但是电缆运行过程中，在水分和电场共同作用下发生物理化学变化形成水树枝，造成绝缘老化、损伤，引发放电事故，严重影响电网的安全稳定运行。
因此，充分认识电力电缆的绝缘特性，采用合适的局部放电试验方法和在线监测技术，及时有效地发现和预防绝缘中存在的缺陷，对电力电缆线路的安全运行具有重要意义。
一、导致电缆接头绝缘故障的主要因素1.1绝缘层老化电缆接头在使用了一定的时间后，其绝缘层总会受到一定因素的影响变得效果大不如初。
这些因素是多种多样的，如温度和环境的变化、绝缘受潮、化学反应的腐蚀、汽车压过路面等导致的外力破坏、长期过负荷运行等等因素都会破坏电缆接头原有的绝缘层，也就是绝缘层的老化。
1.2电缆接头制作中出现的问题电缆接头制造的高精密性要求制造商的产品完全依照标准生产，小部分的工厂难免为了利益因素或者赶工导致电缆本身的绝缘不匀称，体表存在小型瑕疵，绝缘层中混入杂质等等；电缆接头附件密封不严实，由于外部环境较差，使得接头暴露在空气中，让水分渗入造成电缆接头受潮；没有预留足够的管长使得电缆接头绝缘内缩，造成接头以及绝缘管的交界处有缝隙，在通电使用后，这个缝隙会不断释放出微小的电流，直到中间电缆接头被击穿。
绝缘子检验报告1. 引言绝缘子是电力系统中常见的设备，用于对电力线路进行绝缘和支撑。
为了确保绝缘子的安全可靠运行，需要进行定期的检验和维护。
本文将介绍绝缘子的检验方法和结果分析。
2. 检验方法绝缘子的检验主要包括外观检查、绝缘电阻测量和绝缘耐压试验。
2.1 外观检查外观检查是最基本的检验方法，通过目测绝缘子的表面是否有裂纹、污秽、腐蚀等现象来判断绝缘子的状态。
在检查过程中，需要特别注意绝缘子引线的连接状态和是否有松动情况。
2.2 绝缘电阻测量绝缘电阻测量是评估绝缘子绝缘性能的关键指标之一。
通过测量绝缘子两侧的绝缘电阻来判断其绝缘性能是否正常。
测量时需要使用专用的绝缘电阻测试仪器，并按照标准的测试方法进行操作。
2.3 绝缘耐压试验绝缘耐压试验是对绝缘子进行高压测试，以判断其在额定电压下是否能够正常工作。
测试时需要先将绝缘子置于测试装置中，并逐步增加电压，直到达到额定电压为止。
测试过程中需要观察绝缘子是否有放电、击穿等异常情况。
3. 检验结果分析根据对绝缘子的检验，得到以下结果：3.1 外观检查经过外观检查，发现绝缘子表面无明显裂纹、污秽和腐蚀现象，引线连接状态良好，无松动情况。
3.2 绝缘电阻测量绝缘电阻测量结果如下表所示：绝缘子编号绝缘电阻（兆欧）1 5002 4503 480从测量结果可以看出，绝缘子的绝缘电阻均在正常范围内，表明绝缘子的绝缘性能良好。
3.3 绝缘耐压试验绝缘耐压试验结果如下：绝缘子编号额定电压（千伏）实际耐压（千伏）检验结果1 10 12 通过2 10 11 通过3 10 10 通过从测试结果可以看出，绝缘子在额定电压下均能够正常工作，通过了绝缘耐压试验。
4. 结论根据绝缘子的外观检查、绝缘电阻测量和绝缘耐压试验结果分析，可以得出以下结论：•绝缘子的外观状态良好，无明显破损和污染。
•绝缘子的绝缘电阻在正常范围内，符合绝缘性能要求。
•绝缘子在额定电压下能够正常工作，通过了绝缘耐压试验。
电力电缆绝缘状态在线监测研究进展225800摘要：近年来，综合国力显著提高，电力行业发展也日新月异，电力电缆因具有可靠性高、节省线路走廊、受外界环境影响小、传输性能稳定等优点在城市配电网中应用广泛。
城市电缆一般敷设于地下或电缆井道内，电缆发生故障或绝缘击穿后维修成本高，因此，为提高供电可靠性，掌握电缆的运行状态，定期对电缆进行预防性试验十分必要。
然而将电缆从开关设备上断开十分困难，且程序复杂。
将电缆连接在开关设备上对其进行绝缘试验，开关设备将承受电缆试验时电应力的作用，这在开关设备设计时并未考虑。
关键词：电力电缆；绝缘状态；在线监测；研究进展引言随着城市化进程的大力推进，城市用电需求也日益增长，而对于输电线路的美观、环保、成本节约等方面也提出了更高的要求。
因此，电力电缆在输变电系统中的作用越来越重要，应用越来越广泛。
利用电力电缆实现输电线路入地，虽然在节约空间、建造成本、美化城市面貌等方面有很大优势，但缺点也不可忽视。
虽然多年来对于电缆材料的研究已经相对成熟，但由于电缆在制作及安装过程中，难免由于不当操作或外力破坏等因素，导致电缆存在绝缘缺陷，同时，电缆在长期带电运行中，随着热效应积累，或是水浸造成水树老化，都将导致电缆绝缘老化、腐蚀，该问题在已经服役多年的电力电缆上尤为突出。
当绝缘老化等问题导致发生绝缘击穿、短路故障等问题时，由于电力电缆埋于地下，不利于运维人员排查故障点、处理事故、扑灭电气火灾，进而造成事故范围扩大，加重损失。
因此，如何保障电力电缆安全稳定运行，实现电力电缆输电价值最大化，已经成为近年来的迫切需求，而实现电力电缆绝缘状态的在线监测，作为保障电网稳定运行的最有效方式之一，可以提前掌握电力电缆绝缘状态，预防绝缘问题导致的电缆输电事故，也成为近年来的研究热点。
1110kV电线接头橡胶现行试验方法试验装置分析。
在当前110kV、800mm 2 的XLPE输电线上，对户外终端进行安装和管控，需要实现对电气设备与实验装置的有效连接。
电气设备绝缘状态检测及评估技术研究电气设备的安全运行是保障电力系统可靠供电的重要保证。
而电气设备的绝缘状态检测及评估则是确保电气设备正常运行的关键环节。
本文将探讨电气设备绝缘状态检测及评估技术的研究现状和发展趋势。
第一部分：电气设备绝缘状态检测技术电气设备绝缘状态的检测是发现电气设备绝缘存在隐患的前提和基础。
目前，绝缘状态检测技术主要包括直流高压法、工频耐压法和局部放电检测法。
直流高压法是通过施加直流高电压，在设备绝缘系统中形成电气场或电流，以检测绝缘是否出现异常。
这种方法对绝缘状况进行全面检测，但是设备在进行直流高压测试时需要关机，影响生产运行。
工频耐压法是通过施加工频电压，观察绝缘材料是否发生击穿现象。
这种方法不需要关机，测试过程简便，但是只能检测到绝缘系统是否完好，无法检测到绝缘系统内部的局部异常。
局部放电检测法是检测设备内部的局部放电现象，通过监测局部放电信号的特征来评估绝缘状态。
局部放电是电气设备绝缘破坏的典型前兆，能够发现绝缘系统潜在故障，具有较高的灵敏度和准确性。
第二部分：电气设备绝缘状态评估技术在检测到电气设备绝缘存在异常后，需要进一步评估绝缘状态的严重程度和影响范围。
常用的绝缘状态评估方法包括相对指标法、等效电路法和故障诊断法。
相对指标法是将异常绝缘状态与正常绝缘状态进行对比，通过计算绝缘损失率或绝缘介质峰值因数，评估绝缘状态的严重程度。
该方法简单直观，但是无法提供确切的绝缘强度值。
等效电路法是通过建立设备绝缘系统的等效电路模型，分析绝缘系统的参数变化，进而评估绝缘状态。
这种方法可以提供绝缘强度的近似值，但是需要对设备的电气特性有较深入的了解。
故障诊断法是通过分析局部放电信号的频谱、幅值等特征，确定故障发生位置和性质。
该方法能够提供准确的故障信息，并指导后续的维修工作。
第三部分：电气设备绝缘状态检测及评估技术的发展趋势随着电力系统的发展，电气设备绝缘状态检测及评估技术也在不断创新和进步。
