半导体物理期末总结

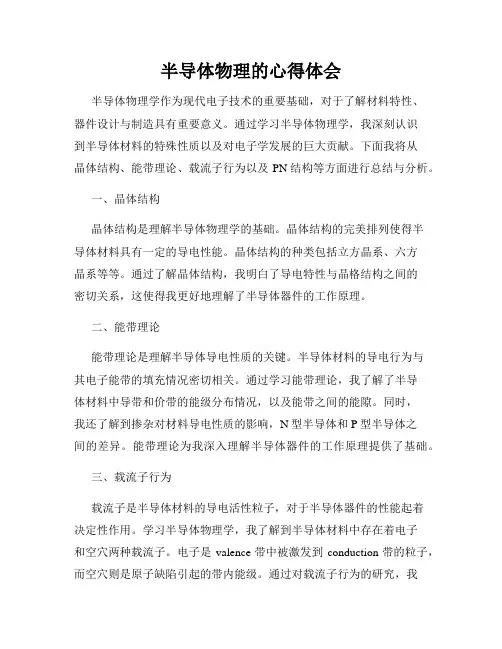

半导体物理的心得体会半导体物理学作为现代电子技术的重要基础，对于了解材料特性、器件设计与制造具有重要意义。

通过学习半导体物理学，我深刻认识到半导体材料的特殊性质以及对电子学发展的巨大贡献。

下面我将从晶体结构、能带理论、载流子行为以及PN结构等方面进行总结与分析。

一、晶体结构晶体结构是理解半导体物理学的基础。

晶体结构的完美排列使得半导体材料具有一定的导电性能。

晶体结构的种类包括立方晶系、六方晶系等等。

通过了解晶体结构，我明白了导电特性与晶格结构之间的密切关系，这使得我更好地理解了半导体器件的工作原理。

二、能带理论能带理论是理解半导体导电性质的关键。

半导体材料的导电行为与其电子能带的填充情况密切相关。

通过学习能带理论，我了解了半导体材料中导带和价带的能级分布情况，以及能带之间的能隙。

同时，我还了解到掺杂对材料导电性质的影响，N型半导体和P型半导体之间的差异。

能带理论为我深入理解半导体器件的工作原理提供了基础。

三、载流子行为载流子是半导体材料的导电活性粒子，对于半导体器件的性能起着决定性作用。

学习半导体物理学，我了解到半导体材料中存在着电子和空穴两种载流子。

电子是valence带中被激发到conduction带的粒子，而空穴则是原子缺陷引起的带内能级。

通过对载流子行为的研究，我明白了不同的载流子浓度和迁移率对半导体器件的性能影响。

因此，在半导体器件设计和集成电路制造过程中，合理控制载流子行为至关重要。

四、PN结构PN结构是最基本也是最常见的半导体器件结构之一。

通过学习半导体物理学，我了解到PN结构的形成与掺杂技术有密切关系。

PN结构的正向偏置和反向偏置使半导体器件能够应用于二极管、三极管等各种电子元件中。

此外，通过掌握PN结构的工作原理，我还能够理解光电二极管、太阳能电池等新型半导体器件。

总结通过学习半导体物理学，我对半导体材料的特性、器件设计和制造有了更深入的了解。

晶体结构、能带理论、载流子行为以及PN结构等方面的知识为我提供了一个全面的半导体物理学认知框架。

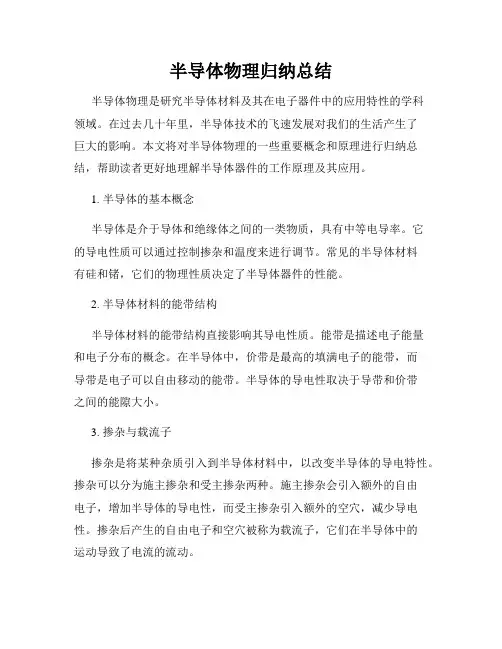

半导体物理归纳总结半导体物理是研究半导体材料及其在电子器件中的应用特性的学科领域。

在过去几十年里，半导体技术的飞速发展对我们的生活产生了巨大的影响。

本文将对半导体物理的一些重要概念和原理进行归纳总结，帮助读者更好地理解半导体器件的工作原理及其应用。

1. 半导体的基本概念半导体是介于导体和绝缘体之间的一类物质，具有中等电导率。

它的导电性质可以通过控制掺杂和温度来进行调节。

常见的半导体材料有硅和锗，它们的物理性质决定了半导体器件的性能。

2. 半导体材料的能带结构半导体材料的能带结构直接影响其导电性质。

能带是描述电子能量和电子分布的概念。

在半导体中，价带是最高的填满电子的能带，而导带是电子可以自由移动的能带。

半导体的导电性取决于导带和价带之间的能隙大小。

3. 掺杂与载流子掺杂是将某种杂质引入到半导体材料中，以改变半导体的导电特性。

掺杂可以分为施主掺杂和受主掺杂两种。

施主掺杂会引入额外的自由电子，增加半导体的导电性，而受主掺杂引入额外的空穴，减少导电性。

掺杂后产生的自由电子和空穴被称为载流子，它们在半导体中的运动导致了电流的流动。

4. pn结及其特性pn结是由p型半导体和n型半导体相接触形成的结构。

在pn结中，p区富含空穴，n区富含自由电子。

当p区和n区相接触时，会发生空穴和自由电子的复合过程，形成耗尽区。

耗尽区内形成了电场，阻止了进一步的复合。

这种特殊的结构使得pn结具有整流特性，即在正向偏置下电流可以流动，而在反向偏置下电流几乎不流动。

5. 半导体器件的应用半导体器件包括二极管、场效应晶体管、晶体管等，它们在各种电子设备中起着重要作用。

二极管是一种具有单向导电性的器件，广泛应用在电源供电和信号处理中。

场效应晶体管是一种高度可控的电流放大器，常用于放大和开关电路。

晶体管则是一种功率放大器，被广泛应用在音频和无线通讯领域。

总结：半导体物理是一门涉及半导体材料特性和器件应用的重要学科。

通过对半导体的能带结构、掺杂与载流子、pn结特性以及器件应用的介绍，我们对半导体器件的工作原理有了更深入的理解。

一、半导体物理学基本概念有效质量-----载流子在晶体中的表观质量，它体现了周期场对电子运动的影响。

其物理意义：1）有效质量的大小仍然是惯性大小的量度；2）有效质量反映了电子在晶格与外场之间能量和动量的传递，因此可正可负。

空穴-----是一种准粒子，代表半导体近满带（价带）中的少量空态，相当于具有正的电子电荷和正的有效质量的粒子，描述了近满带中大量电子的运动行为。

回旋共振----半导体中的电子在恒定磁场中受洛仑兹力作用将作回旋运动，此时在半导体上再加垂直于磁场的交变磁场，当交变磁场的频率等于电子的回旋频率时，发生强烈的共振吸收现象，称为回旋共振。

施主-----在半导体中起施予电子作用的杂质。

受主-----在半导体中起接受电子作用的杂质。

杂质电离能-----使中性施主杂质束缚的电子电离或使中性受主杂质束缚的空穴电离所需要的能量。

n-型半导体------以电子为主要载流子的半导体。

p-型半导体------以空穴为主要载流子的半导体。

浅能级杂质------杂质能级位于半导体禁带中靠近导带底或价带顶，即杂质电离能很低的杂质。

浅能级杂质对半导体的导电性质有较大的影响。

深能级杂质-------杂质能级位于半导体禁带中远离导带底（施主）或价带顶（受主），即杂质电离能很大的杂质。

深能级杂质对半导体导电性质影响较小，但对半导体中非平衡载流子的复合过程有重要作用。

位于半导体禁带中央能级附近的深能级杂质是有效的复合中心。

杂质补偿-----在半导体中同时存在施主和受主杂质时，存在杂质补偿现象，即施主杂质束缚的电子优先填充受主能级，实际的有效杂质浓度为补偿后的杂质浓度，即两者之差。

直接带隙-----半导体的导带底和价带顶位于k空间同一位置时称为直接带隙。

直接带隙材料中载流子跃迁几率较大。

间接带隙-----半导体的导带底和价带顶位于k空间不同位置时称为间接带隙。

间接带隙材料中载流子跃迁时需有声子参与，跃迁几率较小。

平衡状态与非平衡状态-----半导体处于热平衡态时，载流子遵从平衡态分布，电子和空穴具有统一的费米能级。

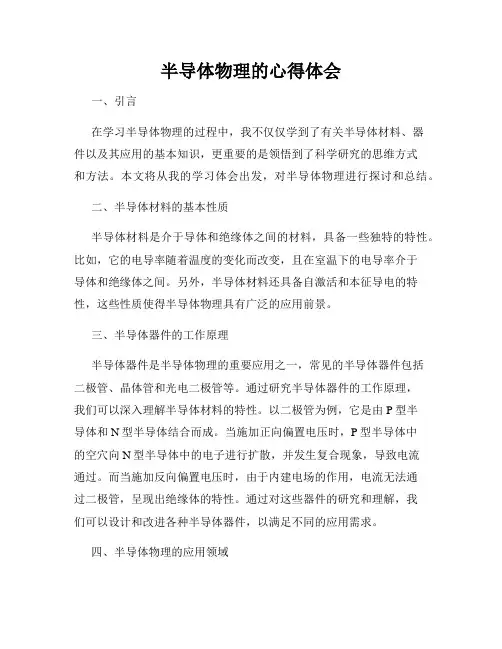

半导体物理的心得体会一、引言在学习半导体物理的过程中，我不仅仅学到了有关半导体材料、器件以及其应用的基本知识，更重要的是领悟到了科学研究的思维方式和方法。

本文将从我的学习体会出发，对半导体物理进行探讨和总结。

二、半导体材料的基本性质半导体材料是介于导体和绝缘体之间的材料，具备一些独特的特性。

比如，它的电导率随着温度的变化而改变，且在室温下的电导率介于导体和绝缘体之间。

另外，半导体材料还具备自激活和本征导电的特性，这些性质使得半导体物理具有广泛的应用前景。

三、半导体器件的工作原理半导体器件是半导体物理的重要应用之一，常见的半导体器件包括二极管、晶体管和光电二极管等。

通过研究半导体器件的工作原理，我们可以深入理解半导体材料的特性。

以二极管为例，它是由P型半导体和N型半导体结合而成。

当施加正向偏置电压时，P型半导体中的空穴向N型半导体中的电子进行扩散，并发生复合现象，导致电流通过。

而当施加反向偏置电压时，由于内建电场的作用，电流无法通过二极管，呈现出绝缘体的特性。

通过对这些器件的研究和理解，我们可以设计和改进各种半导体器件，以满足不同的应用需求。

四、半导体物理的应用领域半导体物理广泛应用于电子、光电、通信、信息技术等领域。

在电子领域，半导体材料和器件被广泛用于集成电路、计算机硬件、智能手机等电子产品中，推动了电子技术的快速发展。

在光电领域，半导体材料可以通过受激发射产生激光，同时也可以将光信号转化为电信号，实现光电转换。

在通信领域，光纤通信技术的发展离不开半导体材料和器件的支持。

在信息技术领域，半导体材料在存储器件、传感器件以及量子计算等方面的应用具有重要价值。

可以说，半导体物理的应用已经深入到我们生活的方方面面。

五、我对半导体物理的心得体会在学习半导体物理的过程中，我深刻认识到物理学与工程技术的紧密联系。

只有深入理解半导体物理的原理和机制，才能够在实践中应用和创新。

而且需要不断学习和关注最新的科研进展，以跟上发展的步伐。

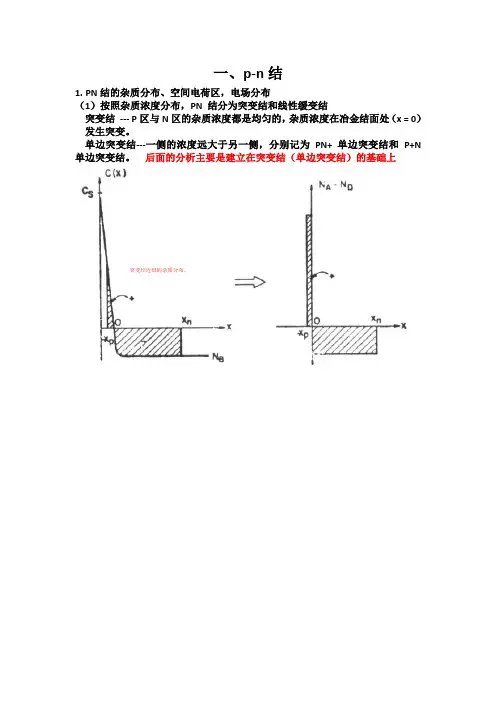

一、p-n结1.PN结的杂质分布、空间电荷区，电场分布（1）按照杂质浓度分布，PN 结分为突变结和线性缓变结突变结--- P区与N区的杂质浓度都是均匀的，杂质浓度在冶金结面处（x = 0）发生突变。

单边突变结---一侧的浓度远大于另一侧，分别记为PN+ 单边突变结和P+N 单边突变结。

后面的分析主要是建立在突变结（单边突变结）的基础上突变结近似的杂质分布。

线性缓变结--- 冶金结面两侧的杂质浓度均随距离作线性变化，杂质浓度梯 a为常数。

在线性区()N x ax=-()常数=-=dxNNda ad线性缓变结近似的杂质分布。

空间电荷区：PN结中，电子由N区转移至P区，空穴由P区转移至N区。

电子和空穴的转移分别在N区和P区留下了未被补偿的施主离子和受主离子。

它们是荷电的、固定不动的，称为空间电荷。

空间电荷存在的区域称为空间电荷区。

（2）电场分布2.平衡载流子和非平衡载流子（1）平衡载流子--处于非平衡状态的半导体,其载流子浓度为n0和p0。

（2）非平衡载流子--处于非平衡状态的半导体，其载流子浓度也不再是n0和p0（此处0是下标），可以比他们多出一部分。

比平衡状态多出来的这部分载流子称为非平衡载流子3. Fermi 能级，准Fermi 能级，平衡PN结能带图，非平衡PN结能带图(1)Fermi 能级:平衡PN结有统一的费米能级。

（2）当pn结加上外加电压V后，在扩散区和势垒区范围内，电子和空穴没有统一的费米能级，分别用准费米能级。

（3）平衡PN结能带图（4）非平衡PN结能带图（5）热平衡PN结能带图C E F E i E V E电荷分布－－－耗尽区3. pn 结的接触电势差/内建电势差VD （PN 结的空间电荷区两端间的电势差）5. 非平衡PN 结载流子的注入和抽取6. 过剩载流子的产生与复合（1）正偏复合电流：正偏压使得空间电荷层边缘处的载流子浓度增加，以致pn>ni2。

这些过量载流子穿越空间电荷层，使得载流子浓度可能超过平衡值，预料在空间电荷层中会有载流子复合发生，相应的电流称为空间电荷区复合电流。

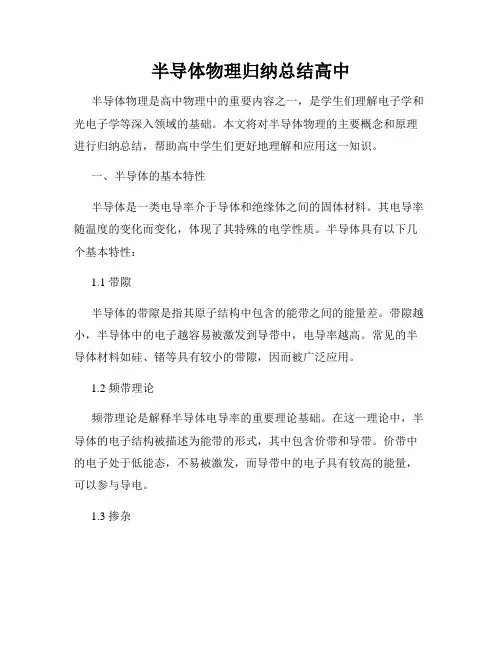

半导体物理归纳总结高中半导体物理是高中物理中的重要内容之一，是学生们理解电子学和光电子学等深入领域的基础。

本文将对半导体物理的主要概念和原理进行归纳总结，帮助高中学生们更好地理解和应用这一知识。

一、半导体的基本特性半导体是一类电导率介于导体和绝缘体之间的固体材料。

其电导率随温度的变化而变化，体现了其特殊的电学性质。

半导体具有以下几个基本特性：1.1 带隙半导体的带隙是指其原子结构中包含的能带之间的能量差。

带隙越小，半导体中的电子越容易被激发到导带中，电导率越高。

常见的半导体材料如硅、锗等具有较小的带隙，因而被广泛应用。

1.2 频带理论频带理论是解释半导体电导率的重要理论基础。

在这一理论中，半导体的电子结构被描述为能带的形式，其中包含价带和导带。

价带中的电子处于低能态，不易被激发，而导带中的电子具有较高的能量，可以参与导电。

1.3 掺杂掺杂是指在半导体材料中加入少量的杂质，从而改变其电学性质。

掺杂可以使半导体呈现n型或p型的性质，分别对应电子主导的导电和空穴主导的导电。

二、半导体器件半导体器件是基于半导体材料制造的电子元件，广泛应用于各类电子设备中。

常见的半导体器件包括二极管、晶体管和集成电路等。

以下对其中几种常见的器件进行介绍：2.1 二极管二极管是由p型和n型半导体材料构成的器件，其具有单向导电性。

在导通状态下，电流可以从p区域流向n区域，而在反向偏置时，电流几乎无法通过。

二极管广泛应用于电源、信号调理、光电转换等领域。

2.2 晶体管晶体管是一种用于放大、开关、调制等功能的半导体器件，由n-p-n或p-n-p三层结构构成。

晶体管的工作原理基于控制栅极电压来改变集电极和发射极间的电流。

它的小体积、低功耗和高可靠性使其成为现代电子技术中不可或缺的元件。

2.3 集成电路集成电路是将数百万个晶体管和其他电子元件集成在一块芯片上的器件，是现代电子技术的重要组成部分。

集成电路的制造工艺和设计技术不断发展，使其性能和功能大幅提升。

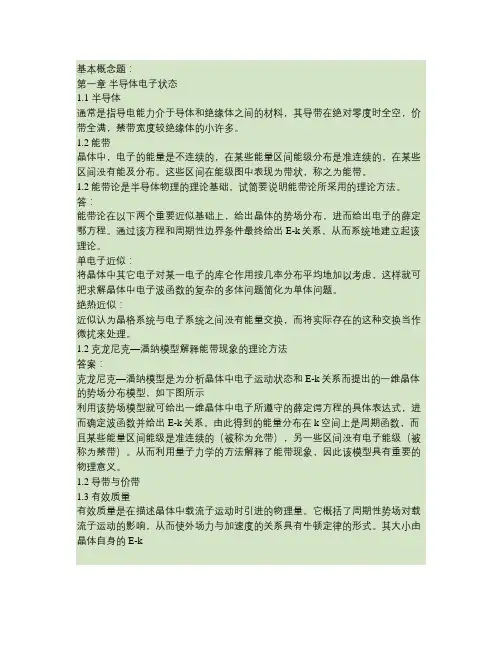

基本概念题：第一章半导体电子状态1.1 半导体通常是指导电能力介于导体和绝缘体之间的材料，其导带在绝对零度时全空，价带全满，禁带宽度较绝缘体的小许多。

1.2能带晶体中，电子的能量是不连续的，在某些能量区间能级分布是准连续的，在某些区间没有能及分布。

这些区间在能级图中表现为带状，称之为能带。

1.2能带论是半导体物理的理论基础，试简要说明能带论所采用的理论方法。

答：能带论在以下两个重要近似基础上，给出晶体的势场分布，进而给出电子的薛定鄂方程。

通过该方程和周期性边界条件最终给出E-k关系，从而系统地建立起该理论。

单电子近似：将晶体中其它电子对某一电子的库仑作用按几率分布平均地加以考虑，这样就可把求解晶体中电子波函数的复杂的多体问题简化为单体问题。

绝热近似：近似认为晶格系统与电子系统之间没有能量交换，而将实际存在的这种交换当作微扰来处理。

1.2克龙尼克—潘纳模型解释能带现象的理论方法答案：克龙尼克—潘纳模型是为分析晶体中电子运动状态和E-k关系而提出的一维晶体的势场分布模型，如下图所示利用该势场模型就可给出一维晶体中电子所遵守的薛定谔方程的具体表达式，进而确定波函数并给出E-k关系。

由此得到的能量分布在k空间上是周期函数，而且某些能量区间能级是准连续的（被称为允带），另一些区间没有电子能级（被称为禁带）。

从而利用量子力学的方法解释了能带现象，因此该模型具有重要的物理意义。

1.2导带与价带1.3有效质量有效质量是在描述晶体中载流子运动时引进的物理量。

它概括了周期性势场对载流子运动的影响，从而使外场力与加速度的关系具有牛顿定律的形式。

其大小由晶体自身的E-k关系决定。

1.4本征半导体既无杂质有无缺陷的理想半导体材料。

1.4空穴空穴是为处理价带电子导电问题而引进的概念。

设想价带中的每个空电子状态带有一个正的基本电荷，并赋予其与电子符号相反、大小相等的有效质量，这样就引进了一个假想的粒子，称其为空穴。

它引起的假想电流正好等于价带中的电子电流。

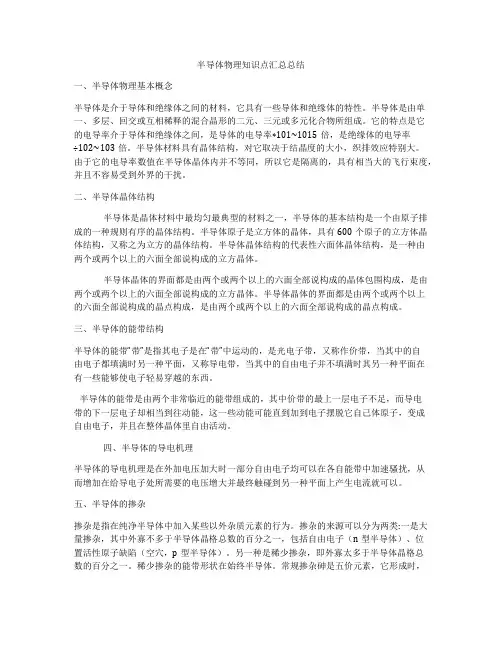

半导体物理知识点汇总总结一、半导体物理基本概念半导体是介于导体和绝缘体之间的材料，它具有一些导体和绝缘体的特性。

半导体是由单一、多层、回交或互相稀释的混合晶形的二元、三元或多元化合物所组成。

它的特点是它的电导率介于导体和绝缘体之间，是导体的电导率∗101~1015倍，是绝缘体的电导率÷102~103倍。

半导体材料具有晶体结构，对它取决于结晶度的大小，织排效应特别大。

由于它的电导率数值在半导体晶体内并不等同，所以它是隔离的，具有相当大的飞行束度，并且不容易受到外界的干扰。

二、半导体晶体结构半导体是晶体材料中最均匀最典型的材料之一，半导体的基本结构是一个由原子排成的一种规则有序的晶体结构。

半导体原子是立方体的晶体，具有600个原子的立方体晶体结构，又称之为立方的晶体结构。

半导体晶体结构的代表性六面体晶体结构，是一种由两个或两个以上的六面全部说构成的立方晶体。

半导体晶体的界面都是由两个或两个以上的六面全部说构成的晶体包围构成，是由两个或两个以上的六面全部说构成的立方晶体。

半导体晶体的界面都是由两个或两个以上的六面全部说构成的晶点构成，是由两个或两个以上的六面全部说构成的晶点构成。

三、半导体的能带结构半导体的能带“带”是指其电子是在“带”中运动的，是光电子带，又称作价带，当其中的自由电子都填满时另一种平面，又称导电带，当其中的自由电子并不填满时其另一种平面在有一些能够使电子轻易穿越的东西。

半导体的能带是由两个非常临近的能带组成的，其中价带的最上一层电子不足，而导电带的下一层电子却相当到往动能，这一些动能可能直到加到电子摆脱它自己体原子，变成自由电子，并且在整体晶体里自由活动。

四、半导体的导电机理半导体的导电机理是在外加电压加大时一部分自由电子均可以在各自能带中加速骚扰，从而增加在给导电子处所需要的电压增大并最终触碰到另一种平面上产生电流就可以。

五、半导体的掺杂掺杂是指在纯净半导体中加入某些以外杂质元素的行为。

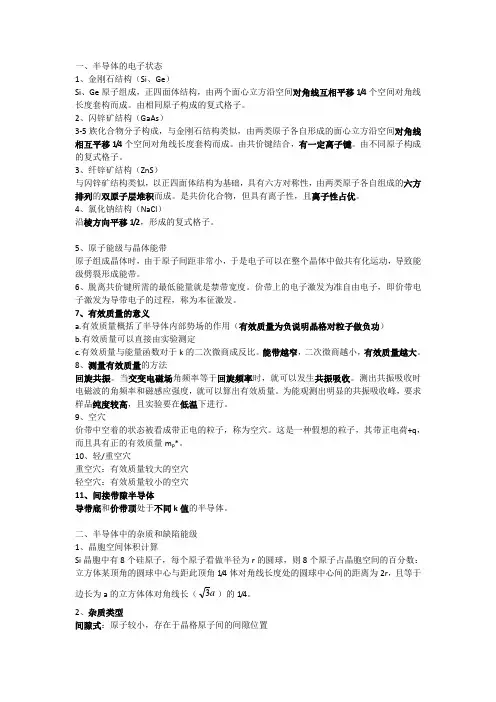

一、半导体的电子状态1、金刚石结构（Si、Ge）Si、Ge原子组成，正四面体结构，由两个面心立方沿空间对角线互相平移1/4个空间对角线长度套构而成。

由相同原子构成的复式格子。

2、闪锌矿结构（GaAs）3-5族化合物分子构成，与金刚石结构类似，由两类原子各自形成的面心立方沿空间对角线相互平移1/4个空间对角线长度套构而成。

由共价键结合，有一定离子键。

由不同原子构成的复式格子。

3、纤锌矿结构（ZnS）与闪锌矿结构类似，以正四面体结构为基础，具有六方对称性，由两类原子各自组成的六方排列的双原子层堆积而成。

是共价化合物，但具有离子性，且离子性占优。

4、氯化钠结构（NaCl）沿棱方向平移1/2，形成的复式格子。

5、原子能级与晶体能带原子组成晶体时，由于原子间距非常小，于是电子可以在整个晶体中做共有化运动，导致能级劈裂形成能带。

6、脱离共价键所需的最低能量就是禁带宽度。

价带上的电子激发为准自由电子，即价带电子激发为导带电子的过程，称为本征激发。

7、有效质量的意义a.有效质量概括了半导体内部势场的作用（有效质量为负说明晶格对粒子做负功）b.有效质量可以直接由实验测定c.有效质量与能量函数对于k的二次微商成反比。

能带越窄，二次微商越小，有效质量越大。

8、测量有效质量的方法回旋共振。

当交变电磁场角频率等于回旋频率时，就可以发生共振吸收。

测出共振吸收时电磁波的角频率和磁感应强度，就可以算出有效质量。

为能观测出明显的共振吸收峰，要求样品纯度较高，且实验要在低温下进行。

9、空穴价带中空着的状态被看成带正电的粒子，称为空穴。

这是一种假想的粒子，其带正电荷+q，而且具有正的有效质量m p*。

10、轻/重空穴重空穴：有效质量较大的空穴轻空穴：有效质量较小的空穴11、间接带隙半导体导带底和价带顶处于不同k值的半导体。

二、半导体中的杂质和缺陷能级1、晶胞空间体积计算Si晶胞中有8个硅原子，每个原子看做半径为r的圆球，则8个原子占晶胞空间的百分数：立方体某顶角的圆球中心与距此顶角1/4体对角线长度处的圆球中心间的距离为2r，且等于边长为a的立方体体对角线长（a3）的1/4。

半导体物理知识点总结
1. 能带和价带：半导体中电子带有能量，能量随轨道高低而不同，能带包含在价带和导带中。

2. 能隙：能量带的差值，该值越小，材料越容易被激发。

3. 电子结构：材料中的电子布局，包括离子能、波函数、能态等。

4. 掺杂：向半导体中添加不同类型的掺杂，可改变材料的电学性质，如导电性能和半导体的唯一性。

5. pn结：半导体材料中，p型和n型结合，形成一个有峰值的pn结，可以用于制作二极管、场效应管或光电转换器等电子器件。

6. 入射光：当入射光击中半导体上，产生光伏效应，电子被激发并向两侧移动，形成电流。

7. 电子迁移率：电子在半导体中移动速度的度量，影响材料的导电性质。

8. 本征载流子：半导体中由温度效应造成的材料中存在的自由电子和空穴，这些载流子决定着材料的导电性质。

9. 孪晶：半导体材料结构中的孪晶对材料电学性质造成影响，不同方向的孪晶对应不同的导电性和多晶性。

10. 激发态：半导体中的电子在受到激发后，进入能带中的激发态，相应的能级决定着电子能量的状态。

一、半导体物理知识大纲核心知识单元A：半导体电子状态与能级（课程基础——掌握物理概念与物理过程、是后面知识的基础）→半导体中的电子状态（第1章）→半导体中的杂质和缺陷能级（第2章）核心知识单元B：半导体载流子统计分布与输运（课程重点——掌握物理概念、掌握物理过程的分析方法、相关参数的计算方法）→半导体中载流子的统计分布（第3章）→半导体的导电性（第4章）→非平衡载流子（第5章）核心知识单元C：半导体的基本效应（物理效应与应用——掌握各种半导体物理效应、分析其产生的物理机理、掌握具体的应用）→半导体光学性质（第10章）→半导体热电性质（第11章）→半导体磁和压阻效应（第12章）二、半导体物理知识点和考点总结第一章半导体中的电子状态本章各节内容提要：本章主要讨论半导体中电子的运动状态。

主要介绍了半导体的几种常见晶体结构，半导体中能带的形成，半导体中电子的状态和能带特点，在讲解半导体中电子的运动时，引入了有效质量的概念。

阐述本征半导体的导电机构，引入了空穴散射的概念。

最后，介绍了Si、Ge和GaAs的能带结构。

在1.1节，半导体的几种常见晶体结构及结合性质。

（重点掌握）在1.2节，为了深入理解能带的形成，介绍了电子的共有化运动。

介绍半导体中电子的状态和能带特点，并对导体、半导体和绝缘体的能带进行比较，在此基础上引入本征激发的概念。

（重点掌握）在1.3节，引入有效质量的概念。

讨论半导体中电子的平均速度和加速度。

（重点掌握）在1.4节，阐述本征半导体的导电机构，由此引入了空穴散射的概念，得到空穴的特点。

（重点掌握）在1.5节，介绍回旋共振测试有效质量的原理和方法。

（理解即可）在1.6节，介绍Si、Ge的能带结构。

（掌握能带结构特征）在1.7节，介绍Ⅲ-Ⅴ族化合物的能带结构，主要了解GaAs的能带结构。

（掌握能带结构特征）本章重难点：重点：1、半导体硅、锗的晶体结构（金刚石型结构）及其特点；三五族化合物半导体的闪锌矿型结构及其特点。

小结电导率：
d v E
μ=Ø迁移率反应载流子在电场中漂移运动的难易程度。

载流子的漂移速度：p n pq nq μμσ+=电阻率：漂移运动：载流子在电场作用下的定向运动p n pq nq μμσρ+==11
1. 载流子的漂移运动与半导体的导电性
2
3-∝T N P i i 32s P T ∝晶格周期性势场遭到破坏而存在附加势场，使载流子发生不同状态（k ）的跃迁。

2. 载流子的散射
0q
P n ∝电离杂质散射（电子和声子的相互作用）
声学波散射光学波散射晶格振动散射
3. 迁移率与杂质浓度和温度的关系
Ø 若电离杂质散射为主要散射机构，则迁移率随
温度升高而增大；
Ø 若晶格振动散射为主要散射机构，则迁移率随
温度升高而减小。

Ø 如果温度不变，则不论是多子迁移率还是少子
迁移率，都随杂质浓度的增大而减小。

4. 电阻率与杂质浓度的关系
Ø 杂质浓度不太大时，电阻率与杂质浓度成线性关系；
Ø 杂质浓度增大到一定程度，电阻率就与之偏离线性关系。

5. 电阻率与温度的关系
对于n型半导体:
6. 欧姆定律的偏移
Ø 电场不太强时，半导体中的电流密度与外加电场之间的关系服从欧姆定律；
Ø 随着电场增强，电流密度与外加电场之间的关系逐渐偏离欧姆定律，直至电流密度达到饱和。

谢 谢。
