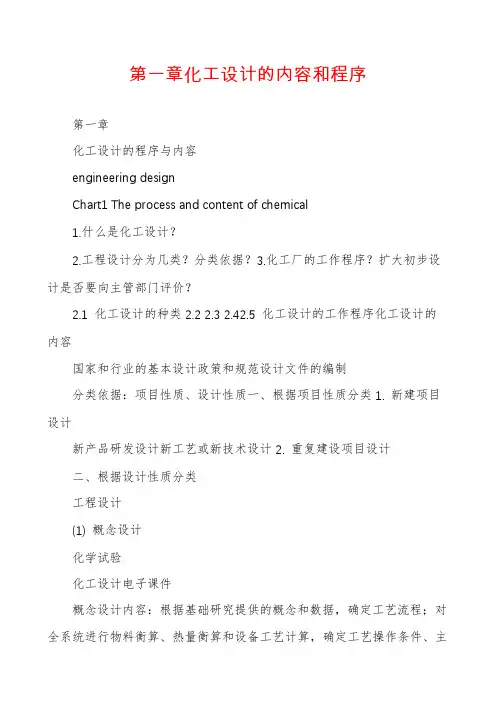

第一章化工设计的内容和程序第一章化工设计的程序与内容engineering designChart1 The process and content of chemical1.什么是化工设计？2.工程设计分为几类？分类依据？3.化工厂的工作程序？扩大初步设计是否要向主管部门评价？2.1 化工设计的种类2.2 2.3 2.42.5 化工设计的工作程序化工设计的内容国家和行业的基本设计政策和规范设计文件的编制分类依据：项目性质、设计性质一、根据项目性质分类1. 新建项目设计新产品研发设计新工艺或新技术设计2. 重复建设项目设计二、根据设计性质分类工程设计(1) 概念设计化学试验化工设计电子课件概念设计内容：根据基础研究提供的概念和数据，确定工艺流程；对全系统进行物料衡算、热量衡算和设备工艺计算，确定工艺操作条件、主要设备型式和材质；确定三废治理措施；计算基建投资、产品成本等主要技术经济指标。
概念设计目的：暴露和提出基础研究中存在的问题，并为解决这些问题提供方案。
另外，结合技术经济评价，得出该新产品或新技术是否有工业化价值的结论。
化工设计电子课件(2)中试装置设计中试装置的主要任务：验证基础研究中得到的规律和概念设计中的一些结果和设想；考察从小试到中试的放大效应；研究一些由于各种因素没有条件在实验室进行的课题；进行新设备、新材料、新仪器、新控制方案的试验。
中试装置设计要求：在设计流程、规模和设备结构型式不一定与工业装置完全相同，但必须在实本质上反映工业装置的特性和规律，为基础设计提供基础数据。
基础设计一般在进行。
基础设计是，是。
基础设计包括建设生产装置的一切技术要点。
设计基础：依据、技术来源、生产规模、原材料规格等；工艺流程：生产工艺、主要特点、反应原理及工艺参数等；物料流程图和物流表：完成物料衡算；对工程设计提出要求；设备布置建议图；装置三废的排放；自控设计说明；消耗定额；有关的技术资料、物性数据等；安全技术与劳动保护的说明。
化工设计流程课件一、引言化工设计是指根据特定产品的需求，通过系统地进行分析、计算、选择、排列和设计各个单元操作的过程。
该课件将介绍化工设计的基本流程和步骤。
二、设计流程概述化工设计流程通常包括以下步骤：1.项目可行性研究：评估项目的技术、经济等可行性，确定项目是否值得进行。
2.基本数据的收集：收集有关原材料特性、产品需求、生产工艺等方面的基本数据。
3.概念设计：通过对基本数据的分析，确定初步设计方案，包括工艺流程、设备选择等。
4.详细设计：进一步细化概念设计方案，计算和确定各个单元操作的参数和设备尺寸。
5.设备选择：根据详细设计结果，选择合适的设备，并编制设备清单。
6.工艺流程模拟：使用化工设计软件进行工艺流程的模拟和优化，评估产品质量和生产效率。
7.工艺设计报告编制：将详细设计结果和工艺模拟结果汇总，编制工艺设计报告。
8.施工图纸设计：依据详细设计结果，制定施工图纸，指导设备的制造和现场的施工。
9.建设和投产：根据施工图纸开始建设，完成后进行调试，最终投入生产。
三、项目可行性研究项目可行性研究是化工设计的第一步，旨在评估项目的技术和经济可行性。
其主要内容包括市场需求分析、技术可行性分析和经济可行性分析。
1. 市场需求分析市场需求分析是评估产品的市场前景，确定产品的销售可行性。
通过对市场调研和竞争分析，获取产品的市场需求信息。
2. 技术可行性分析技术可行性分析是评估项目技术可行性，包括原材料的供应情况、工艺路线的可行性以及产品质量要求等。
3. 经济可行性分析经济可行性分析是评估项目的经济效益，包括成本估计、投资回收期、财务评价等。
通过对项目的投资和收益进行评估，确定项目的经济可行性。
四、基本数据的收集基本数据的收集是化工设计的第二步，目的是获取有关原材料特性、产品需求、生产工艺等方面的基本数据。
基本数据的收集主要包括以下内容：1.原材料的特性：包括物理性质、化学性质、纯度等。
2.产品的需求：包括产品的规格、质量要求、产量要求等。
