CPU总线,主板总线和前端总线有什么关系

CPU的技术参数的意思1CPU（Central Processing Unit) 也就是我们常说的中央处理器,就一般的用户来说,它不是装机配件中最昂贵的,但它是电脑当中最核心的配件,一台电脑的性能如何跟CPU的性能有着最直接的关系.而且CPU的选择也同时关系到主板和内存的搭配问题!!为了让大家更清晰地了解CPU,我们先来了解CPU的一些基本的概念.CPU重要参数介绍：1）前端总线:英文名称叫Front Side Bus,一般简写为FSB.前端总线是CPU跟外界沟通的唯一通道,处理器必须通过它才能获得数据,也只能通过它来将运算结果传送出其他对应设备.前端总线的速度越快,CPU的数据传输就越迅速.前端总线的速度主要是用频率来衡量,前端总线的频率有两个概念:一就是总线的物理工作频率（即我们所说的外频）,二就是有效工作频率（即我们所说的FSB频率）.由于INTEL跟AMD采用了不同的技术,所以他们之间FSB频率跟外频的关系式也就不同了.现时的Inter是:FSB频率=外频X4;而AMD的就是:FSB频率=外频X2.举个例子：P4 2.8C的FSB频率是800MHZ,由那公式可以知道该型号的外频是200MHZ了;又如BARTON核心的Athlon XP2500+ ,它的外频是166MHZ,根据公式,我们知道它的FSB频率就是333MHZ了.目前的前端总线频率,这一点Intel还是有优势的.2）二级缓存:也就是L2 Cache,我们平时简称L2.主要功能是作为后备数据和指令的存储.L2容量的大小对处理器的性能影响很大.因为L2需要占用大量的晶体管,是CPU晶体管总数中占得最多的一个部分,高容量的L2成本相当高!!所以INTEL和AMD都是以L2容量的差异来作为高端和低端产品的分界标准!3）制造工艺:我们经常说的0.18微米、0.13微米制程,就是指制造工艺.制造工艺直接关系到CPU的电气性能.而0.18微米、0.13微米这个尺度就是指的是CPU核心中线路的宽度.线宽越小,CPU的功耗和发热量就越低,并可以工作在更高的频率上了.所以0.18微米的CPU 能够达到的最高频率比0.13微米CPU能够达到的最高频率低,同时发热量更大都是这个道理.4）流水线:流水线也是一个比较重要的概念.CPU的流水线指的就是处理器内核中运算器的设计.这好比我们现实生活中工厂的生产流水线.处理器的流水线的结构就是把一个复杂的运算分解成很多个简单的基本运算,然后由专门设计好的单元完成运算.CPU流水线长度越长,运算工作就越简单,CPU的工作频率就越高,不过CPU的效能就越差,所以说流水线长度并不是越长越好的.由于CPU的流水线长度很大程度上决定了CPU所能达到的最高频率,所以现在INTEL为了提高CPU的频率,而设计了超长的流水线设计.Willamette和Northwood核心的流水线长度是20工位,而如今上市不久的Prescott 核心的P4则达到了让人咋舌的30(如果算上前端处理，那就是31)工位.而现在AMD的Clawhammer K8,流水线长度仅为11工位,当然处理器能上到的最高频率也会比P4相对低一点,但是处理效率并不低!5）超线程技术（Hyper-Threading,简写为HT）:这是Intel针对Pentium4指令效能比较低这个问题而开发的.超线程是一种同步多线程执行技术,采用此技术的CPU内部集成了两个逻辑处理器单元,相当于两个处理器实体,可以同时处理两个独立的线程.通俗一点就是,超线程实际上把一个CPU虚拟成两个,相当于两个CPU同时运作,从而达到了加快运算速度的目的.参考资料：/index20060602/index_99_174562.htmlCPU的技术参数的意思2CPU的技术参数一、CPU的内部结构与工作原理CPU是Central ProcessingUnit—中央处理器的缩写，它由运算器和控制器组成，CPU的内部结构可分为控制单元，逻辑单元和存储单元三大部分。

前端总线 是指CPU与主板北桥之间的数据通道，前 端总线也称为CPU总线，是PC系统中最快 的总线。CPU就是通过前端总线与北桥芯 片连接，并通过北桥芯片与内存、显卡进 行数据交换。所以，前端总线频率越大， 表示CPU与内存之间数据传输能力越大， 就更能充分发挥CPU的功能。
高速缓存 高速缓存即Cache,其全称是高速缓冲存储 器，是位于CPU与内存之间的临时存储器， 是一种容量比内存小但速度比内存快得多 的存储器，其读写速度仅次于CPU。当内 存的速度满足不了CPU速度的要求时，速 度比内存更快的缓存就可以为CPU和内存 之间提供一个高速的数据缓冲区域。 所以，缓存的作用就是暂时存储CPU要读 取的数据，减少内存的压力。

CPU主频:3100MHz 外频:100MHz 倍频:31倍 总线频率:5.0GT/s CPU插槽插槽类型LGA 1155 针脚数目:1155pin CPU内核核心代号:Sandy Bridge CPU架构:Sandy Bridge 核心数量:双核心线程数四线程 制作工艺:32 纳米 热设计功耗(TDP)65W 内核电压:1.152V CPU缓存:一级缓存2×64KB,二级缓存2×256KB,三级缓存3MB 技术参数指令集MMX，SSE（1，2，3，3S，4.1，4.2），EM64T，VT-x， AES，AVX 显卡参数:集成显卡 显卡基本频率:850MHz 显卡最大动态频率1.1GHz
CPU的封装技术 CPU的封装技术是指采用特定材料将CPU的内核 和其他元件固化在其中以防损坏的保护措施。 目前采用的CPU封装多采用绝缘的塑料或陶瓷材 料包装起来能起着密封和提高芯片电器性能的作 用。由于现在处理器芯片的内频越来越高，功能 越来越强，引脚数越来越多，封装的外形也不断 在改变。目前主流的CPU封装技术有mPGA、 OPGA、CPGA、FC-PGA2等。Intel CPU大多数 采用LGA封装技术，AMD CPU多采用mPGA封装 技术。

外频与前端总线频率的区别：前端总线的速度指的是数据传输的速度，外频是CPU与主板之间同步运行的速度。也就是说，100MHz外频特指数字脉冲信号在每秒钟震荡一千万次；而100MHz前端总线指的是每秒钟CPU可接受的数据传输量是100MHz×64bit=6400Mbit/s=800MByte/s（1Byte=8bit）。
前端总线的英文名字是Front Side Bus，通常用FSB表示，是将CPU连接到北桥芯片的总线。选购主板和CPU时，要注意两者搭配问题，一般来说，如果CPU不超频，那么前端总线是由CPU决定的，如果主板不支持CPU所需要的前端总线，系统就无法工作。也就是说，需要主板和CPU都支持某个前端总线，系统才能工作，只不过一个CPU默认的前端总线是唯一的，因此看一个系统的前端总线主要看CPU就可以。
HyperTransport技术是一种高速点对点总线技术，每个HyperTransport具有两个单向的点对点链接。要注意的是HyperTransport并不是PC的专利，它在其它领域也广为应用。HyperTransport能够提供400MHz的I/O工作频率和800MHz的CPU到CPU工作频率，这被称为"double pumped"，实际上就是在时钟的上升沿和下降沿同时传输信号，这和DDR内存的工作原理是一样的。一个8位的I/O接口可以提供800MB/s的传输率，因为HyperTransport具有两个单向的链路，因此它可以提供1.6GB/s的带宽。一个16位的CPU到CPU之间的链
什么是总线？
微机中总线一般有内部总线、系统总线和外部总线。内部总线是微机内部各外围芯片与处理器之间的总线，用于芯片一级的互连；而系统总线是微机中各插件板与系统板之间的总线，用于插件板一级的互连；外部总线则是微机和外部设备之间的总线，微机作为一种设备，通过该总线和其他设备进行信息与数据交换，它用于设备一级的互连。

主板搭配cpu基本常识主板和CPU是电脑硬件最基本的两个部件，他们之间的搭配非常重要，对电脑的运行速度和稳定性有着至关重要的影响。

在购买主板和CPU之前，我们需要了解一些基本的常识。

1. 主板的插槽和CPU的插针要相匹配主板和CPU的插槽和插针必须是相匹配的，否则它们将无法安装在一起。

所以，我们要找到相同类型的主板和CPU，比如说，如果我们有一个Intel Core i5-8400 CPU，我们需要一个LGA 1151主板。

如果选择错误的主板，而且无法安装CPU，你就得重新购买配件。

2. CPU的主频和主板的前端总线速度的匹配在选择主板和CPU的组合时，我们需要考虑他们之间的前端总线速度是否相匹配。

前端总线是连接CPU和主板的电路，这会影响到CPU 处理速度。

正确的前端总线速度是CPU包装上标签上标明的。

例如，Intel Core i7-7500U的CPU前端总线速度是4.0 GT/s，如果我们选择的主板的前端总线速度是2.0 GT/s，CPU和主板的速度就会达不到最佳状态。

所以，主板和CPU的前端总线速度必须兼容。

3. 主板的大小和电源功率的要求主板的大小是另一个需要考虑的问题。

不同的主板有不同的大小。

ATX，Micro-ATX和Mini-ITX是最常见的三种尺寸。

我们需要根据电脑自身的需求来选择正确的主板大小。

例如，ITX主板的尺寸很小，但是它没有太多的扩展槽，因此如果你想通过自己增加更多的硬件，你要选择ATX主板。

在选择主板的大小时，我们还需要确保我们的电源功率充足，否则我们的电脑将无法正常运行。

4. 其他兼容性问题在选择主板和CPU的时候，我们需要确保它们的兼容性以及其他硬件兼容性如内存、硬盘和显卡等。

我们需要了解自己电脑的需求，选择正确的主板和CPU组合。

总而言之，正确选择主板和CPU组合，对我们的电脑性能和稳定性有着很大的影响。

正确搭配主板和CPU需要我们有一定的基础知识和技能，如果你有疑问，建议咨询专业人员。

主板各电路工作原理主板是计算机中最重要的硬件设备之一，它充当着其他硬件设备之间的连接器，起到传输信号、供电、数据处理等重要功能。

主板中的各个电路起着关键作用，下面将对主板的几个重要电路进行详细介绍。

1.电源电路：主板上的电源电路负责将电源转换为各个部件所需要的电压和电流。

一般来说，电源电路主要由电源插槽、变压器、整流电路、滤波电路、稳压电路等组成。

电源插槽用于连接电源，变压器用于将电源的交流电转换为适合主板工作的直流电，整流电路将交流电转换为直流电，滤波电路消除电源中的杂波，稳压电路则确保主板上各个部件获得稳定的电压。

2.时钟电路：时钟电路是主板上的一个重要部分，它负责产生和分发时钟信号，为其他设备提供稳定的时钟信号。

主板的时钟电路通常由晶体振荡器和时钟发生器组成。

晶体振荡器负责产生基础时钟信号，时钟发生器则将基础时钟信号分频、倍频，并进行相应的调整与校准，以确保主板各个部件工作在正确的频率下。

3.CPU电路：CPU电路是主板上最为复杂的电路之一，它主要负责将处理器与其他部件连接起来。

CPU电路由前端总线电路、复位电路、时序电路、存储器控制电路、数据总线电路、地址总线电路等组成。

前端总线电路负责将处理器与其他硬件设备连接，复位电路在启动或者重新启动时将处理器初始化为初始状态，时序电路根据时钟信号控制数据传输的时序，存储器控制电路负责管理存储器操作，数据总线电路负责传输数据，地址总线电路负责传输内存地址等。

4.显卡电路：显卡电路是用于处理显示输出的电路，它负责将计算机内部的图形数据转换为显示器可识别的信号进行显示。

显卡电路主要由图形芯片、显存、DAC（数字到模拟转换器）等组成。

图形芯片负责生成和处理图像数据，显存用于存储图形数据，DAC将数字信号转换为模拟信号以供显示器显示。

5.声卡电路：声卡电路是用于处理声音输入和输出的电路，它主要负责将声音信号转换为计算机可识别的数字信号或者将数字信号转换为声音信号。

了解电脑主板的功能和作用电脑主板是电脑中最重要的部件之一，它承载着连接和管理各个硬件设备的重任。

只有了解电脑主板的功能和作用，我们才能更好地理解电脑的运作原理，选择适合自己需求的硬件配置。

本文将详细介绍电脑主板的各项功能和作用，帮助读者对其进行全面了解。

1. 插槽和接口电脑主板上的插槽和接口是连接各类硬件设备的重要通道。

它们可以连接处理器、内存、显卡、声卡、硬盘等重要组件，实现数据传输和信号转换。

插槽和接口的种类繁多，如CPU插槽、内存插槽、显卡插槽等等。

每种插槽和接口都有其特定的标准和规格，要根据自己的需求和硬件兼容性进行选择。

2. 电源管理电脑主板上的电源管理功能负责供电与电源的连接。

通过电源管理，主板能够对电源进行有效的控制和管理，确保电源的稳定输出和能耗的控制。

电源管理的一个重要组成部分是电源插槽，通过插入电源线与主板连接，实现电能的输入和分配。

合理的电源管理可以提高电脑的稳定性和节能效果。

3. 数据总线电脑主板上的数据总线是各组件之间进行数据传输的桥梁。

它主要包括前端总线和后端总线两部分。

前端总线连接了处理器、内存和芯片组等重要组件，承担着快速传输数据的任务。

后端总线则与硬盘、光驱、USB等设备相连，实现数据的读写和输入输出。

良好的数据总线设计能够提高数据传输效率，提升计算机的整体性能。

4. 芯片组芯片组是电脑主板上的核心芯片，负责控制和管理电脑系统的运作。

它通常由北桥和南桥组成，北桥负责处理器和内存等高速设备的连接和数据传输，南桥负责与其他设备的连接和控制。

芯片组的性能和功能直接影响到电脑的运行速度和稳定性，因此在选择主板时，芯片组的性能也是重要的参考因素之一。

5. BIOS设置BIOS是主板上的固件系统，负责计算机硬件和软件的初始化和配置。

通过BIOS设置，用户可以调整电脑的启动顺序、时钟频率、硬件参数等。

BIOS设置的正确与否直接影响计算机的稳定性和性能。

同时，BIOS还提供了一些安全性设置，如密码保护和系统启动顺序等，保护用户的计算机系统和个人信息。

pc总线分类在计算机领域中，总线（Bus）是连接计算机内部各个组件的通信线路。

它能够传输数据、地址和控制信号，是计算机系统中至关重要的一部分。

根据其功能和结构的不同，PC总线可以分为三类：系统总线、扩展总线和局部总线。

一、系统总线系统总线是计算机中性能最高、传输速度最快的总线。

它主要用于处理器与内存之间的数据传输，分为前端总线和后端总线。

1. 前端总线前端总线是连接处理器与内存、输入输出设备之间的总线。

它承担着处理器与其他组件之间数据和控制信息的传递任务。

前端总线通常由数据总线、地址总线和控制总线组成。

- 数据总线：用于传输数据信息，在32位的计算机中一般为32根。

数据总线的宽度决定了处理器与其他组件之间数据传输的速度。

- 地址总线：用于传输内存地址信息，决定了计算机可寻址的内存空间大小。

在32位系统中，地址总线通常为32根，能够访问的内存空间为2^32字节（4GB）。

- 控制总线：用于传输各种控制信号，如读写控制、中断请求等。

控制总线的具体信号由计算机体系结构决定。

2. 后端总线后端总线是连接处理器与主板芯片组之间的总线。

它负责将前端总线传输过来的数据和控制信号转化为主板芯片组所支持的格式，使其能够被主板上其他芯片所使用。

二、扩展总线扩展总线是计算机中用于连接扩展插件卡的总线。

它允许用户根据个人需求对计算机进行功能扩展。

常见的扩展总线有ISA总线、PCI总线、AGP总线和PCI Express总线等。

1. ISA总线ISA总线（Industry Standard Architecture Bus）是较早期的一种扩展总线，用于连接低速外设。

由于其传输速度较慢，已逐渐被后来的总线所取代。

2. PCI总线PCI总线（Peripheral Component Interconnect Bus）是一种高速的扩展总线，具有较大的带宽和较快的传输速度。

它广泛应用于连接多种外部设备，如显卡、声卡和网卡等。

3. AGP总线AGP总线（Accelerated Graphics Port Bus）是专门用于连接显卡的扩展总线。

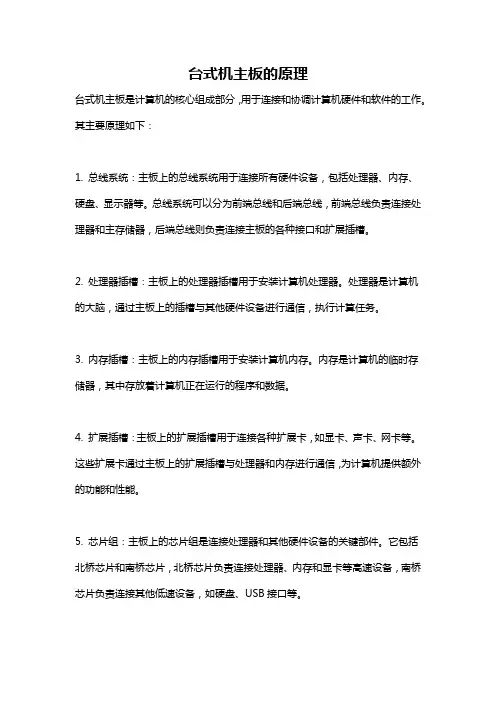

台式机主板的原理
台式机主板是计算机的核心组成部分，用于连接和协调计算机硬件和软件的工作。

其主要原理如下：
1. 总线系统：主板上的总线系统用于连接所有硬件设备，包括处理器、内存、硬盘、显示器等。

总线系统可以分为前端总线和后端总线，前端总线负责连接处理器和主存储器，后端总线则负责连接主板的各种接口和扩展插槽。

2. 处理器插槽：主板上的处理器插槽用于安装计算机处理器。

处理器是计算机的大脑，通过主板上的插槽与其他硬件设备进行通信，执行计算任务。

3. 内存插槽：主板上的内存插槽用于安装计算机内存。

内存是计算机的临时存储器，其中存放着计算机正在运行的程序和数据。

4. 扩展插槽：主板上的扩展插槽用于连接各种扩展卡，如显卡、声卡、网卡等。

这些扩展卡通过主板上的扩展插槽与处理器和内存进行通信，为计算机提供额外的功能和性能。

5. 芯片组：主板上的芯片组是连接处理器和其他硬件设备的关键部件。

它包括北桥芯片和南桥芯片，北桥芯片负责连接处理器、内存和显卡等高速设备，南桥芯片负责连接其他低速设备，如硬盘、USB接口等。

6. 电源接口：主板上的电源接口用于连接电源，为主板和其他硬件设备提供电力。

主板会将电源提供的直流电转换为各种所需的电压，并通过相关电路向其他设备供电。

7. BIOS芯片：主板上的BIOS芯片存储着计算机的基本输入/输出系统，即BIOS。

BIOS负责计算机启动时的自检和硬件初始化，以及操作系统的引导。

总之，台式机主板作为计算机的核心，起着连接和协调各种硬件设备的作用，确保计算机的正常运行和高效工作。

总线常见问题及解决方案
总线频率设置不当
01
总线电压设置不正确
03
02
解决方案：检查总线频率设置，确保与CPU 和内存模块兼容。
04
解决方案：调整总线电压至适当值，确保 稳定运行。
总线故障导致系统不稳定
05
06
解决方案：检查总线连接是否牢固，更换 故障的总线部件。
主板常见问题及解决方案
主板电容损坏
《总线和主板》ppt课件
目录
• 总线概述 • 主板概述 • 总线和主板的关系 • 总线与主板的常见问题及解决方案 • 总线和主板的实际应用
01
总线概述
总线的定义
01
总线定义
总线是计算机各种功能部件之 间传送信息的公共通信干线， 它是由导线组成的传输线束。
02
总线的作用
作为各部分之间信息传送的通 道，总线可以连接多个设备， 实现设备之间的信息传输和共
01
解决方案：更换损坏的电容，
确保主板供电稳定。
02
BIOS设置不正确
03
解决方案：进入BIOS设置，检
查各项参数是否正确，并调整
至最佳状态。
04
主板与硬件不兼容
05
解决方案：检查主板与安装的
硬件是否兼容，更换不兼容的
硬件或主板。
06
05
总线和主板的实际应用
总线在计算机中的应用
数据传输
总线是计算机内部各部件之间传 输数据的高速通道，通过总线， 各部件之间可以快速地交换数据
扩展性
总线提供了主板的扩展能力，方便用户根据需要 添加或更换部件。
主板对总线的影响
规格与标准
01
主板的规格和标准决定了总线的类型和规格，不同的主板可能

计算机上的总线知识计算机上的总线知识一、什么是总线总体上来说，总线是PC机的一种内部结构，它是CPU、内存、输入、输出设备传递信息的公用通道。

总线是将信息以一个或多个源部件传送到一个或多个目的部件的一组传输线。

通俗的说,就是多个部件间的公共连线,用于在各个部件之间传输信息。

1、计算机工作原理大家可能都知道，我们现在使用的计算机是基于提出的"存储程序计算机(Stored Program Computer)"，又称冯·诺依曼结构。

冯·诺依曼结构具有两个特点：1.使用二进制；2.全部指令和数据存放在存储器中，数据处理单元到存储器中读取指令并顺序执行。

冯·诺依曼结构的核心思想就是"存储程序"，其最大的优点在于结构比较简单，便于控制。

基于这种结构，1949年制造出了电子计算机EDIAC(而非1946年制造的ENIAC)，宣告人类历史上的电子计算机时代开始了。

尽管经过了近60年的发展，计算机经历了4代的变迁，发展到了我们今天所使用的微型计算机时代，但是计算机的基本结构没有太大的变化，基本延续了冯·诺依曼当初的设计思想：如上图所示的计算机工作原理，计算机核心部件是运算器和控制器，我们想要处理的信息指令通过输入设备进入存储器，再由存储器进入运算器，运算结果从输出设备反馈给我们，当然这一切都是在控制器的指挥下完成的。

在实际应用中，控制器和运算器构成了我们通常所说的CPU，存储器就是内存、硬盘、光盘、U盘，当然还有一些老掉牙的设备(软盘、磁带、磁鼓…)；输入设备就是鼠标键盘，当然还有一些不常用的如扫描仪、光笔等等；输出设备则是显示器、打印机等等。

那么CPU和这些设备之间的信息交换是如何完成的呢?有的读者可能说：是通过主板完成的！这个答案可以算对，但是不太精确，其实CPU和外部设备之间的信息指令通讯是通过总线完成的。

2、总线的概念正如我们上面所说的，PC机的各个部件都要通过总线相连接，外部设备通过相应的接口电路再于总线相连接，从而形成了计算机硬件系统。

主板前端总线频率，CPU前端总线频率，CPU主频和内存前端总线指的是CPU与内存之间的数据传输线。

前端总线频率则是指CPU与内存之间的数据传输速率，它反映了CPU与内存之间的数据传输量或者说带宽，公式为：数据带宽=(总线频率×数据位宽)/8，8位就是一个字节1Byte=8bit。

CPU主频（或外频）反映了CPU的运算能力，和内存频率无关，所以也和前端总线频率没有任何关系，完全取决于CPU自身能力。

主板的前端总线频率是指主板所能支持的最大总线频率，如1333MHZ。

实际上我们所说的前端总线频率主要来源于CPU和内存的频率，主板本身并无频率可言，因为主板就好比一条足够宽的马路，速度如何要看车子的性能如何。

CPU的前端总线频率要和内存的频率相等，并且小于或等于主板的最大FSB，计算机才能达到最佳效果，比如，E2160的前端总线为800MHZ，如果内存为一根DDR2 400的内存，那么传输速率只能达到400MHZ 的效果，这样就造成了CPU的浪费，如果再加一根同样的内存组成双通道，那么内存频率遵循叠加的规律变成了400×2=800MHZ，此时只需要一块FSB为800MHZ的主板就可以达到最佳效果。

内存频率为啥乱为什么老师会说频率乱如麻？主要原因是人们在交谈中常常把内存频率、颗粒频率、等效频率等胡乱用。

新接触电脑的朋友们一听到这么多版本的频率，头怎会不疼呢？今天琪琪老师就和同学们一起把这些频率弄明白。

先为理解打基础1.内存频率是什么我们平时挂在嘴边的DDR2 800、DDR2 667后面的800和667就是内存频率值。

内存频率通常以MHz（兆赫兹）为单位来计量，内存频率在一定程度上决定了内存的实际性能，内存频率越高，说明该内存在正常工作下的速度越快。

比如DDR2 800就表示这根内存条的频率为800MHz，在其他参数相同的情况下，它就比DDR2 667（频率为667MHz）性能要好。

小贴士：上期我们介绍了延迟的意思，只要内存延迟数值相差很小，比如5和6，那么它们对内存的性能影响就很小。

cpu显卡内存频率搭配方法cpu显卡内存频率搭配方法一：主板有前端总线，cpu有总线频率，内存也是。

主要是看主板的北桥的前端总线，假如前端总线频率是1333mhz，那么cpu 即使是8888888mhz也最多只能以1333mhz的速度跑。

内存也是同样道理，受前端总线限制。

所以主板就是公路，公路基本上就限制了车的最高速度和车流量。

最好的情况当然就是三者一致啦。

cpu显卡内存频率搭配方法二：cpu主频=外频x倍频链路ht总线=外频 x ht总线倍速(amd)fsb=外频 x fsb总线倍速(intel)主板总线=外频 x 主板总线倍速内存实际频率=内存设定频率 x(高于默认实际外频-默认外频)/默认外频比如你的是ddr800的内存实际频率是400mhz，你超频了，200的外频超到220就是说你超了10%。

这时内存的实际频率也超了10%，变成440，也就是ddr880!显卡可以看作是一个相对独立的系统，(暂时叫图像处理系统吧)一般不影响图形之外的数据处理系统!相反非图形处理系统却影响这显卡的发挥!性能越高的显卡对平台要求越高，只要能“非图形数据平台”能有足够的性能调度使用显卡就不会造成浪费!关系好像很模糊!没见有什么官方计算公式!只能暂时以u的档次和显卡的档次来相互平衡!所谓的“瓶颈”就是fsb(ht)，内存频率，总线频率中最小的那个吧!cpu倒不用考虑，主要看价钱吧!呵呵cpu频率并不是唯一衡量性能的标尺,架构也起决定性的作用!一般性能越高的总线频率自然就越高!cpu显卡内存频率搭配方法三：一般网上商城对主板参数都有详细说明，会写明支持哪些针脚的cpu和哪些频率的内存，至于显卡只要有支持的插槽基本都可以支持，可以网上查找到型号后去实店购买举例酷睿 e8400 是775针脚的cpu主板会写明支持cpu型号酷睿系列并且会写 775针脚只要这个对的上就行另外主板参数会写明支持的内存是ddr2还是ddr3然后还有支持的频率是多少，比如写明支持 ddr2 600/800 那就不能买ddr3或者是ddr2 1066的内存至于显卡和cpu的关系这个网上有很多百度搜索一下就有了，选定你的cpu后网上搜索可以带的显卡就行，一般来说e8400以上的cpu目前的显卡都可以带不会产生瓶颈对于主板的好坏无非是能否超频，有没有更好的升级功能，就目前来说够用就可以了，反正下一代的产品全部更新换代了，没有升级一说了看了“ cpu显卡内存频率如何搭配”文章的。

关于总线的总结单机上的系统总线总线(bus)是⼀种通信系统，⽤于携带各种类型的数据，在各组件之间传递数据(可以理解为快递员。

按照bus的字⾯意思理解更好，公共汽车，公共的携带数据的交通⼯具)。

在⼤概念上分三种总线：系统总线(前端总线)、内部总线和外部总线。

系统总线：计算机内部主要设备之间的连接。

内部总线：直接或⼏乎直接和CPU相连的设备之间的连接总线，⽐如STAT、PCI-E。

外部总线：也称扩展总线，离CPU较远的外部设备(如打印机/USB)连接到计算机进⾏通信的总线。

系统总线：包含控制总线、数据总线、地址总线。

也称为前端总线。

地址总线：携带了处理器和内存之间通信的地址。

⽐如要指定从内存中哪个地址处访问数据。

32地址总线的宽度决定了可寻址的范围⼤⼩。

例如32位地址总线可寻址的范围⼤⼩为2(4,294,967,296)字节，即4G⼤⼩。

数据总线：携带了处理器和内存单元、IO设备之间传输的数据。

⽤于传输数据。

数据总线的宽度决定了总线上⼀次性能传输的数据量，它直接影响计算机的性能。

例如64位数据总线⼀次性能传输64⽐特，即8字节数据。

⽽8位数据总线⼀次只能传输1字节数据，所以在数据传输上它的性能⽐64位差8倍。

地址总线和数据总线的宽度可以不⼀样，⽽且通常数据总线的宽度要⼤于地址总线宽度，这样可以⼀次性多传输⼀点数据控制总线：携带了CPU发出的控制信号或其它设备反馈给CPU的状态信号，以便控制和协调计算机中各设备的活动传输CPU发出的控制信号，⽐如告诉内存要执⾏什么操作(read、write或其它？)还传输⼀些其它设备反馈给CPU的状态信号，⽐如ACK。

例如内存写数据完成后，将发送⼀个ACK信号告诉CPU完成写⼊操作前端总线：CPU就是通过前端总线（FSB）连接到北桥芯⽚，进⽽通过北桥芯⽚和内存、显卡交换数据。

北桥芯⽚负责联系内存、显卡等数据吞吐量最⼤的部件，并和南桥芯⽚连接。

前端总线是CPU和外界交换数据的最主要通道，因此前端总线的数据传输能⼒对计算机整体性能作⽤很⼤，如果没⾜够快的前端总线，再强的CPU也不能明显提⾼计算机整体速度。

PC机的总线结构和时序PC机的总线结构和时序是指计算机内部数据传输的方式和顺序。

在PC机中，总线是一种物理连接，用于连接计算机内部的各种设备，如处理器、内存、硬盘、显卡等。

总线结构和时序在计算机系统中起着至关重要的作用，决定了计算机的性能和稳定性。

本文将围绕PC机的总线结构和时序展开详细的介绍。

首先，我们来了解一下PC机的总线结构。

PC机的总线结构主要包括数据总线、地址总线和控制总线三个部分。

数据总线：数据总线用于传输计算机中的数据。

在PC机中，数据总线通常有16位、32位或64位，它决定了计算机一次可以传输多少位的数据。

数据总线连接计算机内部的各个设备，如处理器、内存、硬盘等，用于在这些设备之间进行数据的交换和传输。

地址总线：地址总线用于指示计算机中的内存或外设的地址。

在PC 机中，地址总线的位数决定了计算机的寻址能力，即计算机可以寻址的内存或外设的数量。

地址总线连接计算机的处理器和内存，通过发送地址信号来寻址内存或外设。

控制总线：控制总线用于控制计算机中各个部件的工作。

控制总线传输的是控制信号，用于指示各个设备进行相应的操作。

控制总线包括读写信号、中断信号、时钟信号等，它们通过控制总线完成对计算机的控制和管理。

除了这三种主要的总线之外，PC机的总线结构还包括扩展总线和系统总线。

扩展总线：扩展总线用于连接计算机的扩展设备，如显卡、声卡、网卡等。

扩展总线通常有ISA总线、PCI总线、AGP总线和PCI-E总线等，这些总线有不同的带宽和传输速率，用于满足不同扩展设备的需求。

系统总线：系统总线是计算机内部各个总线的集合，用于连接处理器、内存和各种设备。

系统总线通常包括前端总线（Front Side Bus）和内存总线（Memory Bus），前者连接处理器和主板上的北桥芯片，后者连接主板上的北桥和内存模块。

总线结构决定了计算机内部设备的连接方式和数据传输的能力。

一个好的总线结构应该具有高带宽、低延迟和可扩展性的特点，以满足日益增长的计算需求。

什么是cpu总线什么是cpu总线中央处理器(CentralProcessingUnit)的缩写,即CPU,CPU是电脑中的核心配件,只有火柴盒那么大,几十张纸那么厚,但它却是一台计算机的运算核心和控制核心。

下面是店铺带来的关于什么是cpu总线的内容，欢迎阅读!什么是cpu总线：CPU总线，是PC系统中最快的总线，也是芯片组与主板的核心。

这条总线主要由CPU使用，用来与高速缓存、主存和北桥(或MCH)之间传送信息。

CPU总线，又称为FSB(前端总线，Front Side Bus)，是PC系统中最快的总线，也是芯片组与主板的核心。

这条总线主要由CPU使用，用来与高速缓存、主存和北桥(或MCH)之间传送信息。

目前可看到的PC系统中使用的CPU总线工作频率为66、100、133或200MHz，宽度为64位(8字节)。

习惯上人们把和CPU直接相关的局部总线叫做CPU总线或内部总线，而把和各种通用扩展槽相接的局部总线叫做系统总线或外部总线。

具体地，CPU总线一般指CPU与芯片组之间的公用连接线,又叫前端总线(FSB)。

不管是总线还是局部总线，是内部总线还是外部总线，都是为了发挥计算机的综合效率而提出的，我们可以把它们理解成城市中的主干道和一般道路。

1.CPU总线的功能通常，总线可分为三类：数据总线，地址总线，控制总线，当然这也适合于CPU总线。

在微型机中，CPU作为总线主控，通过控制总线，向各个部件发送控制信号，通过地址总线用地址信号指定其需要访问的部件，如存储器，数据总线上传送数据信息，数据总线是双向的，即，数据信息可由CPU至其它部件(写)，也可由其它部件至CPU(读)。

CPU总线处于芯片组与CPU之间，负责CPU与外界所有部件的通信，因为CPU是通过芯片组联系各个部件的。

此外，CPU总线还负责CPU与Cache之间的通信。

正如前面所说，CPU总线像一条主干道，数据和信号从这主干道上流到各个部件和外部设备，也从各个部件流回CPU(主要是数据)。

一、CPU的组成部分及功能1、控制器：CPU的控制器包括用电信号指挥整个电脑系统的执行及储存程序命令的电子线路。

像一个管弦乐队的指挥者，控制器不执行程序命令，而是指挥系统的其它部分做这些工作。

控制器必须与算术逻辑单元和内存都有紧密的合作与联系。

2、指令译码器：指令译码器为CPU翻译指令，然后这些指令才能够被执行。

3、程序计数器：程序计数器是一个特别的门插销。

当有新的指令送入PC时，PC会被加1。

因此它按照顺序通过CPU必须执行的任务。

然而，也有一些指令能够让CPU不按顺序执行指令，而是跳跃到另一些指令。

4、算术逻辑单元：算术逻辑单元包含执行所有算术/逻辑操作的电子线路。

算术逻辑单元能够执行四种算术操作（数学计算）：加、减、乘、除算术逻辑单元也能执行逻辑操作。

一个逻辑操作通常是一个对照。

它能够对比数字、字母或特殊文字。

电脑就可以根据对比结果采取行动。

5、寄存器：寄存器是位于CPU内部的特殊存储单元。

存储在这里的数据的存取比存储在其它内存单元（如：RAM、ＲＯＭ）的数据的存取要快。

ＣＰＵ内不同部分的寄存器有不同的功能。

在控制器中，寄存器用来存储电脑当前的指令和操作数。

同时，ＡＬＵ中的寄存器被叫做累加器，用来储存算术或逻辑操作的结果。

二、CPU的速度1、主频、外频和前端总线频率时钟频率以每秒钟各单元转过圈数计，单位是赫兹。

1）主频是指CPU的时钟频率，也可以说是ＣＰＵ的工作频率。

一般来说，一个时钟周期内执行的指令数是固定的，所以主频越高，运算速度也就越快。

但是，由于ＣＰＵ的运算速度受许多因素影响。

所以此规律并不绝对。

2）外频：系统的时钟频率具体指ＣＰＵ到芯片组之间的总线速度。

（系统总线的工作频率）。

主频=外频*倍频系数3）前端总线：CPU与北桥芯片间的总线，是CPU和外界交换数据的唯一通道。

没有足够快的前端总线，性能再好的CPU也不能明显提高计算机整体速度。

2、字长和位数字长：芯片同时能输入/输出和处理的位数。

CPU总线,主板总线和前端总线有什么关系一般情况下，CPU外频默认和内存频率同步，主板前端总线，一般为内存频率的1倍，当然也有采用特殊分频方式，让内存工作频率高于CPU外频和主板前端总线的内存异步工作方式，一般情况下不做特别设置，CPU超频，由于外频提高，内存频率和CPU外频默认1：1自然也就被超了频，内存超频能力通常不如CPU，为了能让内存稳定运行，可采取异步工作方式让内存工作频率低于CPU外频，电压你不去加是不会自动升高的，除非主板自带超频有这个功能，一般CPU 外频、内存频率、主板前端总线的默认比利是：100外频：DDR200内存：400前端总线133外频：DDR266内存：533前端总线166外频：DDR333内存：667前端总线200外频：DDR400内存：800前端总线############################################# #################### #其实，CPU的前端总线（FSB）和内存频率没有太必然的关系，只不过为了使配置更加平衡，CPU的FSB和内存频率最好能同样高低。

内存的数据传输速率（就是你所说的533、667、800）是按什么制定的.....是由JEDEC（电子设备工程联合委员会）制定的，呵呵。

内存的数据传输速率是由内存的工作频率制定的，不同类型的内存有不同的计算方法，以前的SD内存的数据传输速率就是等于工作频率，而DDR内存的数据传输速率就是等于工作频率的2倍，而DDR2内存的传输速率就是内存工作频率的4倍。

同样，最新的DDR3内存就是内存工作频率的8倍了。

任何配件都要服从主板的规格。

主板最大支持的FSB范围一定要大于CPU的标称FSB，不然CPU 会自动降频运行，例如FSB1066的E6300插到946GZ的板子上，外频会从266自动降到200，即FSB800来运行，主频自然也就从1.86GHZ降到1.4GHZ了。

这个可以叫做瓶颈。
