简析110kV综合自动化变电站的电气二次设计

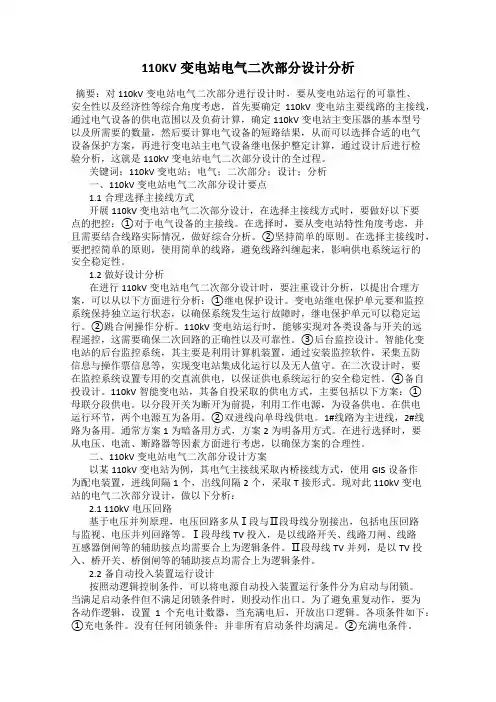

110KV变电站电气二次部分设计分析摘要：对110kV变电站电气二次部分进行设计时，要从变电站运行的可靠性、安全性以及经济性等综合角度考虑，首先要确定110kV变电站主要线路的主接线，通过电气设备的供电范围以及负荷计算，确定110kV变电站主变压器的基本型号以及所需要的数量，然后要计算电气设备的短路结果，从而可以选择合适的电气设备保护方案，再进行变电站主电气设备继电保护整定计算，通过设计后进行检验分析，这就是110kV变电站电气二次部分设计的全过程。

关键词：110kV变电站；电气；二次部分；设计；分析一、110kV变电站电气二次部分设计要点1.1合理选择主接线方式开展110kV变电站电气二次部分设计，在选择主接线方式时，要做好以下要点的把控：①对于电气设备的主接线。

在选择时，要从变电站特性角度考虑，并且需要结合线路实际情况，做好综合分析。

②坚持简单的原则。

在选择主接线时，要把控简单的原则，使用简单的线路，避免线路纠缠起来，影响供电系统运行的安全稳定性。

1.2做好设计分析在进行110kV变电站电气二次部分设计时，要注重设计分析，以提出合理方案，可以从以下方面进行分析：①继电保护设计。

变电站继电保护单元要和监控系统保持独立运行状态，以确保系统发生运行故障时，继电保护单元可以稳定运行。

②跳合闸操作分析。

110kV变电站运行时，能够实现对各类设备与开关的远程遥控，这需要确保二次回路的正确性以及可靠性。

③后台监控设计。

智能化变电站的后台监控系统，其主要是利用计算机装置，通过安装监控软件，采集五防信息与操作票信息等，实现变电站集成化运行以及无人值守。

在二次设计时，要在监控系统设置专用的交直流供电，以保证供电系统运行的安全稳定性。

④备自投设计。

110kV智能变电站，其备自投采取的供电方式，主要包括以下方案：①母联分段供电。

以分段开关为断开为前提，利用工作电源，为设备供电。

在供电运行环节，两个电源互为备用。

②双进线向单母线供电。

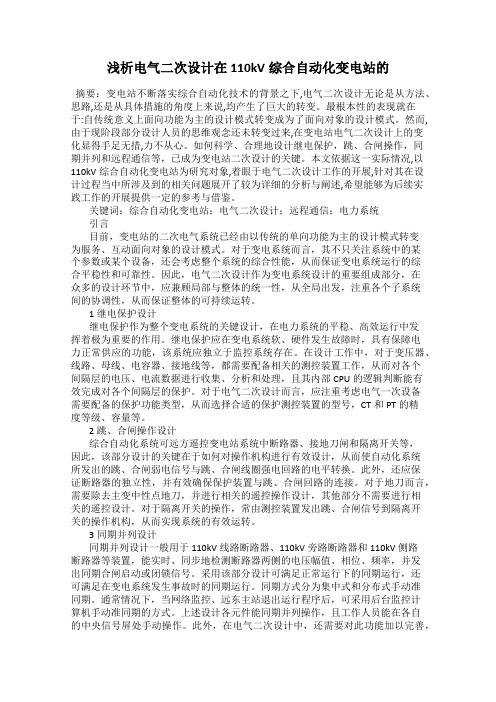

浅析电气二次设计在110kV综合自动化变电站的摘要：变电站不断落实综合自动化技术的背景之下,电气二次设计无论是从方法、思路,还是从具体措施的角度上来说,均产生了巨大的转变。

最根本性的表现就在于:自传统意义上面向功能为主的设计模式转变成为了面向对象的设计模式。

然而,由于现阶段部分设计人员的思维观念还未转变过来,在变电站电气二次设计上的变化显得手足无措,力不从心。

如何科学、合理地设计继电保护，跳、合闸操作，同期并列和远程通信等，已成为变电站二次设计的关键。

本文依据这一实际情况,以110kV综合自动化变电站为研究对象,着眼于电气二次设计工作的开展,针对其在设计过程当中所涉及到的相关问题展开了较为详细的分析与阐述,希望能够为后续实践工作的开展提供一定的参考与借鉴。

关键词：综合自动化变电站；电气二次设计；远程通信；电力系统引言目前，变电站的二次电气系统已经由以传统的单向功能为主的设计模式转变为服务、互动面向对象的设计模式。

对于变电系统而言，其不只关注系统中的某个参数或某个设备，还会考虑整个系统的综合性能，从而保证变电系统运行的综合平稳性和可靠性。

因此，电气二次设计作为变电系统设计的重要组成部分，在众多的设计环节中，应兼顾局部与整体的统一性，从全局出发，注重各个子系统间的协调性，从而保证整体的可持续运转。

1继电保护设计继电保护作为整个变电系统的关键设计，在电力系统的平稳、高效运行中发挥着极为重要的作用。

继电保护应在变电系统软、硬件发生故障时，具有保障电力正常供应的功能，该系统应独立于监控系统存在。

在设计工作中，对于变压器、线路、母线、电容器、接地线等，都需要配备相关的测控装置工作，从而对各个间隔层的电压、电流数据进行收集、分析和处理，且其内部CPU的逻辑判断能有效完成对各个间隔层的保护。

对于电气二次设计而言，应注重考虑电气一次设备需要配备的保护功能类型，从而选择合适的保护测控装置的型号，CT和PT的精度等级、容量等。

浅谈110kV变电站电气二次部分设计在最初设计变电站的基础设备时，要对日后使用过程中可能出现的小事故做出提前的应对措施，避免在频繁的使用过程中出现经常性的小失误，造成用电上的不便。

专业的工作人员要根据设备实际周围的情况来制定一套合理的规划方案，尤其是对变电站二次设备的处理上。

1 110kV变电站的重要性在供电系统中，变电站主要是起到转换的作用，它能够把供电站中的电流通过分解电压的方式进行向各个分支系统输入。

这个环节对整个供电系统来说是重中之重，所以工作人员必须要做好变电系统的安全保护工作。

变电站的主要运作流程是通过把供电系统输出的总电量分别由支路平均分配的方式输送出去，这样做的好处是减少线路输送电量不均而造成的线路由于承受不住电压产生的压力而发生破损现象。

如果这样的事故发生会对居民的生命财产造成损失，变电站的又一好处是它可以减少在电压运输过程中产生的损耗率，最大程度上保证了电量运输的效果。

由此看来，变压器对供电系统来说是不可或缺的一部分。

在人们的日常生活当中经常用到的电压是110kV模式的，所以这种模式的变电站可以说是随处可见的。

正因为它的这种普遍性与人们的生活密不可分，我们的相关工作人员更应该把设备的基础工作做好，保证其质量的同时还要保障它的工作效率。

在快速发展的今天，我们必须以人民的需求为最高的服务宗旨。

2 110kV变电站的设计原则为了能够对变电站日后的工作做出有效的安全保障，必须在最初的设计阶段根据变电站的实际需求进行设计。

下文详细地分析变电站在设计阶段应当注意的问题：2.1 对电气设备的选取电气设备是整个系统中发电机、变压器、电力线等设备的统称。

因此，电气设备可以说是整个供电系统的工作中心，在进行设备选取时在注重经济实惠的同时，更要满足日后使用过程中的各种技术上的需求。

2.2 一次设备的选取供电系统中的一次设备是所有设备运行的关键点。

在选择一次设备时，首先要根据实际的环境情况，保障一次设备能够不受环境的影响，确保整个供电系统正常工作。

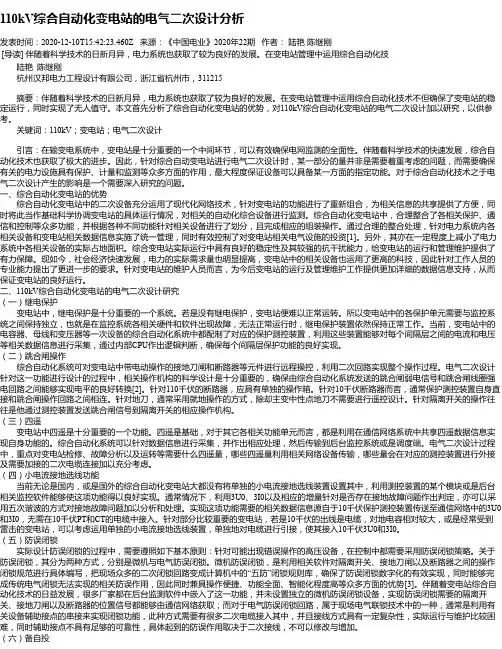

110kV综合自动化变电站的电气二次设计分析发表时间：2020-12-10T15:42:23.460Z 来源：《中国电业》2020年22期作者：陆艳陈继刚[导读] 伴随着科学技术的日新月异，电力系统也获取了较为良好的发展。

在变电站管理中运用综合自动化技陆艳陈继刚杭州汉邦电力工程设计有限公司，浙江省杭州市，311215摘要：伴随着科学技术的日新月异，电力系统也获取了较为良好的发展。

在变电站管理中运用综合自动化技术不但确保了变电站的稳定运行，同时实现了无人值守。

本文首先分析了综合自动化变电站的优势，对110kV综合自动化变电站的电气二次设计加以研究，以供参考。

关键词：110kV；变电站；电气二次设计引言：在输变电系统中，变电站是十分重要的一个中间环节，可以有效确保电网监测的全面性。

伴随着科学技术的快速发展，综合自动化技术也获取了极大的进步。

因此，针对综合自动变电站进行电气二次设计时，某一部分的量并非是需要着重考虑的问题，而需要确保有关的电力设施具有保护、计量和监测等众多方面的作用，最大程度保证设备可以具备某一方面的指定功能。

对于综合自动化技术之于电气二次设计产生的影响是一个需要深入研究的问题。

一、综合自动化变电站的优势综合自动化变电站中的二次设备充分运用了现代化网络技术，针对变电站的功能进行了重新组合，为相关信息的共享提供了方便，同时将此当作基础科学协调变电站的具体运行情况，对相关的自动化综合设备进行监测。

综合自动化变电站中，合理整合了各相关保护、通信和控制等众多功能，并根据各种不同功能针对相关设备进行了划分，且完成相应的组装操作。

通过合理的整合处理，针对电力系统内各相关设备和变电站相关数据信息实施了统一管理，同时有效控制了对变电站相关电气设施的投资[1]。

另外，其亦在一定程度上减小了电力系统中各相关设备的实际占地面积。

综合变电站实际运行中具有良好的稳定性及其较强的抗干扰能力，给变电站的运行和管理维护提供了有力保障。

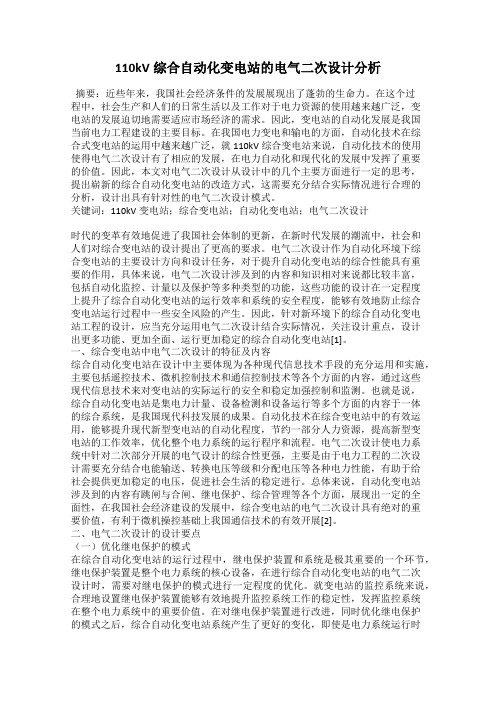

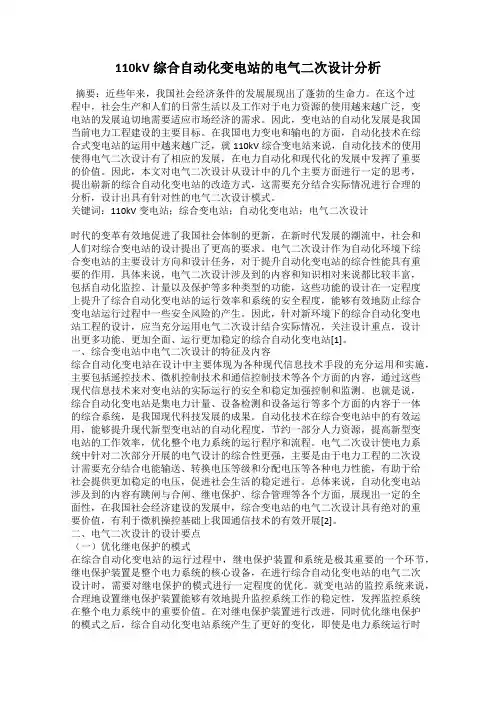

110kV综合自动化变电站的电气二次设计分析摘要：近些年来，我国社会经济条件的发展展现出了蓬勃的生命力。

在这个过程中，社会生产和人们的日常生活以及工作对于电力资源的使用越来越广泛，变电站的发展迫切地需要适应市场经济的需求。

因此，变电站的自动化发展是我国当前电力工程建设的主要目标。

在我国电力变电和输电的方面，自动化技术在综合式变电站的运用中越来越广泛，就110kV综合变电站来说，自动化技术的使用使得电气二次设计有了相应的发展，在电力自动化和现代化的发展中发挥了重要的价值。

因此，本文对电气二次设计从设计中的几个主要方面进行一定的思考，提出崭新的综合自动化变电站的改造方式，这需要充分结合实际情况进行合理的分析，设计出具有针对性的电气二次设计模式。

关键词：110kV变电站；综合变电站；自动化变电站；电气二次设计时代的变革有效地促进了我国社会体制的更新，在新时代发展的潮流中，社会和人们对综合变电站的设计提出了更高的要求。

电气二次设计作为自动化环境下综合变电站的主要设计方向和设计任务，对于提升自动化变电站的综合性能具有重要的作用，具体来说，电气二次设计涉及到的内容和知识相对来说都比较丰富，包括自动化监控、计量以及保护等多种类型的功能，这些功能的设计在一定程度上提升了综合自动化变电站的运行效率和系统的安全程度，能够有效地防止综合变电站运行过程中一些安全风险的产生。

因此，针对新环境下的综合自动化变电站工程的设计，应当充分运用电气二次设计结合实际情况，关注设计重点，设计出更多功能、更加全面、运行更加稳定的综合自动化变电站[1]。

一、综合变电站中电气二次设计的特征及内容综合自动化变电站在设计中主要体现为各种现代信息技术手段的充分运用和实施，主要包括遥控技术、微机控制技术和通信控制技术等各个方面的内容，通过这些现代信息技术来对变电站的实际运行的安全和稳定加强控制和监测。

也就是说，综合自动化变电站是集电力计量、设备检测和设备运行等多个方面的内容于一体的综合系统，是我国现代科技发展的成果。

２０２３ ０９／１１０ｋＶ综合自动化变电站的电气二次设计探究刘勇平（国网陕西省电力有限公司延安供电公司）摘　要：在１１０ｋＶ综合自动化变电站中，电气二次设计有着十分重要的作用，具有较强的综合性，并且自动化水平也相对较高。

对此，本文针对１１０ｋＶ综合自动化变电站中电气二次设计的相关内容，展开了分析和阐述，其目的在于提升１１０ｋＶ综合自动化变电站的使用性能，确保其运行的稳定性和安全性。

关键词：１１０ｋＶ；变电站；电气二次设计０　引言综合自动化变电站属于时代发展的重要产物，与传统变电站相比，所具有的优势较多，它可以有效实现变电站的智能化运行和管理。

在１１０ｋＶ综合自动化变电站中，电气二次设计作为一项重点内容，对于保证变电站正常、稳定地运行有着至关重要的作用。

对此，在１１０ｋＶ综合自动化变电站电气二次设计的时候，必须掌握各项设计要点，并且加强对设计注意事项的掌握力度，以此保证电气二次设计方案的可靠性。

１　电气二次设计分析电气二次设计主要是利用自动化技术、遥控技术、微机控制及通信控制等手段，对变电站的实时运行进行监控，具有综合性，能全面掌握变电站的运行情况［１］。

在进行电气二次设计的时候，需要对功率测量、设备监控、设备运行等方面进行综合考虑，构建完善的变电站系统。

同时，随着自动化程度的极大提升，变电站可以实现无人值守运行，具有很高的节能性能。

另外，在进行电气二次设计的时候，包含的内容有很多，所以必须严格落实到位，这样才能保证良好的设计效果，电气二次设计如图１所示。

图１　电气二次设计２　电气二次设计要点掌握各项设计要点，例如：操作系统电源设计、智能监控网络设计、组屏方案和端子排图设计等，下面针对这几点内容展开分析和阐述。

２ １　操作系统电源设计在１１０ｋＶ综合自动化变电站电气二次设计的时候，操作系统电源设计作为一项重点内容，通常采用直流电源供电方式，以此保证供电的稳定性和安全性［２］。

同时，在操作系统电源设计的时候，需要注意电源供电的稳定性和安全性，一定要具备足够的容量，这样主要是保证故障产生以后，设备依旧能够正常运作，确保供电质量。

110kV综合自动化变电站的电气二次设计纲要：最近几年来，在社会经济稳重发展的背景下，我国电力事业也体现了较快的发展。

跟着电网规模的不停扩大，其复杂程度也变得愈来愈高。

本课题在对电气二次设计有关内容进行概括的基础上，进一步对110kV综合自动化变电站的电气二次设计要求进行了研究，希望以此为电气二次设计的优化供给拥有价值的参照依照。

要点词：110kV；变电站；电气二次设计中图分类号：TM76 文件表记码：A在整体输变电站系统中，变电站是尤其重要的一部分，变电站是保证电网可否实现全面监控的要点环节。

最近几年来，在一些新式技术的交融下，比方计算机网络技术、通信技术等，使得变电站的综合自动化技术获得了很大程度上的进步。

电气二次设计有关内容概括要想对电气二次设计有足够的认识，便需要明确变电站综合自动化系统与变电站电气二次部分之间的关系性与差异性。

关于变电站中的综合自动化来说，主假如利用一些新型技术实现对变电站的监控，这些技术包含计算机网络技术、通信技术以及数据办理技术等。

经过这些计算机的应用，除了能够实现对变电站的监控以外，还可以够使电气设施之间实现信息互换，进而使系统内部信息资源实现有效共享。

和变电站电气一次部分作比较，电气二次部分实现了对电气一次设施的保护，同时对电气一次设施有监控作用，使电气一次设施中间的等级互换获得有效调理，使设施的运转更为稳固、更为安全。

关于变电站综合自动化系统来说，是能够将其视为电气二次设施中的一份子的，它能够服务于电气一次设施。

此外，在一些电工技术的应用下，使变电站二次设施的各项功能获得有效实现，比方继电保护工作以及跳合闸操作功能等。

除此以外，鉴于变电站功能实现过程中，变电站综合自动化形同所发挥的作用与变电站二次部分所发挥的作用是具备很大程度上的不一样的。

2110kV综合自动化变电站的电气二次设计要求剖析继电保护方面继电保护是变电站不行或缺的一部分，若是缺乏继电保护，那么变电站在运转过程中的安全性便没法获得有效保障。

110kV综合自动化变电站的电气二次设计分析摘要：110kV综合自动化变电站的电气二次设计对功能性的要求相对较高，想要让110kV综合自动化变电站的电气二次设计发挥切实的价值，高效的达成设计的目标，相关部门与单位就必须在二次设计上投入更多的时间与精力，致力于对110kV综合自动化变电站的功能性的剖析，依据实际诉求在原有的基础上进行二次设计，为变电站提供更为广阔的发展机会。

基于此，本文将对110kV综合自动化变电站的电气二次设计展开研究。

关键词：变电站综合自动化保护；测控电气二次设计前言：在输变电系统中变电站占据了极为重要的一环，是电网监控的主要支持力量。

在时代的快速发展下，各项信息技术都得到了一定的优化与创新，这样我国变电站的自动化发展项目得到了崭新的机会。

通过对110kV综合自动化变电站的电气二次设计，不仅能够让我国的电力系统的运行更具效率性，满足人们的需求，创作更多得的经济效益，还能够让电力系统更具稳定与运行的安全性，保障我国社会的和谐发展。

由此可见，对110kV综合自动化变电站的电气二次设计进行探究是十分必要的，具体策略综述如下。

1变电站综合自动化系统与变电站电气二次部分的区别与联系变电站综合自动化系统与变电站电气二次部分具有共同性同时也拥有一定的差异性，首先，就变电站综合自动化系统与变电站电气二次部分的差异性而言，变电站综合自动化系统是现代信息技术、现代通信技术、以及现代信息处理技术的综合体现形式，在变电站中能够通过自动化实现对电气系统的监控、检测、以及管理，让智能化逐渐的替代人力化运行模式，为电力系统的运行的稳定性与安全性提供了可靠的保障，同时变电站综合自动化系统还能够实现对变电站系统的优化与创新处理，让各个变电设备之间构建出相互交换信息的网络，极大的提升了电力系统的运行效率与质量，而变电站电气二次部分则相对于变电站综合自动化系统的功能性是一样的，但在作实际的作用上二者却存在的一定的差异性，能够满足不同的需求。
