请教轴承与轴的配合公差标准轴承内径公差带的位置和大小与一般基准孔不同，（G与E）或（0与6）滚动轴承的内径是有特殊公差带位置的基准孔,各精度等级轴承内径的公差带从零线起向下布置,上偏差为零,下偏差为负值.轴承外径公差带位置与基轴制类似,从零线起向下布置.①当轴承内径公差带与轴公差带构成配合时，在一般基孔制中原属过渡配合的公差代号将变为过赢配合，如k5、k6、m5、m6、n6等，但过赢量不大；当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过赢配合。
②轴承外径公差带由于公差值不同于一般基准轴，也是一种特殊公差带，大多情况下，外圈安装在外壳孔中是固定的，有些轴承部件结构要求又需要调整，其配合不宜太紧，常与H6、H7、J6、J7、Js6、Js7等配合。
选用与滚动轴承的精度有关，①与G（0）级轴承配合的轴，其公差等级一般为IT6，外壳孔为IT7；②与E（6）、D（5）级轴承配合，轴一般为IT5，外壳孔为IT6。
要看具体使用条件，如果对轴是旋转负荷，转速较高，负荷较大，则要求紧一些；如是静止负荷，则可松些；也要看安装方式，如果内外圈同时安装，为装配方便计，也应松些；v1.0 可编辑可修改一般情况下，轴一般标0～＋0。
005 如果是不常拆的话，就是＋0。
005～＋0。
01的过盈配合就可以了，如果要常常的拆装就是过渡配合就可以了。
我们还要考虑到轴材料本身在转动时候的热胀，所以轴承越大的话，最好是－0。
005～0的间隙配合，最大也不要超过0。
01的间隙配合一个老的工程师告诉我的经验！！还有一条就是动圈过盈，静圈间隙，要不０.０３，０.０５经验加实践，肯定没问题．．至于什么时候正，什么时候负就不用我说了吧。
轴承公差与配合一、轴承的公差滚动轴承的尺寸公差和旋转精度分别符合《向心轴承公差》GB/T307.1-1994（等效采用ISO 492-1981）和《推力球轴承公差》GB/T307.4-1994（等效采用ISO 199-1979）标准。
见表16-1至表16-11。
1、向心轴承（1）符号及定义内径：d公称内径ds 单一内径d1 圆锥孔理论大端直径dmp单一平面内平均内径△dmp单一平面平均内径的偏差=dmp-d（对于圆锥孔△dmp仅指内孔的理论小端）△ds单一内孔直径的偏差△dlmp圆锥孔在理论大端的平均内径偏差=dlmp-d1Vdmp平均内径变动量，即最大和最小单一平面平均内径之差dmpamax-dmpminVdp 单一径向平面内径变动量，即单一径向平面内最大和最小单一内径之差=dsmax-dsmin（圆锥滚子轴承用任一径向平面内的内径变动量的最大值表示）外径：D 公称半径D1外圈凸缘公称外径Ds 单一外径Dmp单一平面平均外径△Ds单一外径偏差=Ds-D△Dmp单一平面平均外径的偏差=Dmp-D VDp单一径向平面内外径变动量；即单一径向平面内最大和最小单一外径之差△Dmp平均外径变动量，即最大和最小单一平面平均外径之差=Dmpmax-Dmpmin宽度：B，（C）内（外）圈公称宽度Bs，（Cs）内（外）圈单一宽度△Bs，（△Cs）内（外）圈单一宽度偏差=Bs-B，（Cs-C）T 圆锥滚子轴承公称宽度VBs，（VCs）内（外）圈宽度变动量，即单个内（外）圈最大和最小单一宽度之差=Bsmax-Bsmin，（Csmax-Csmin）△Ts实测圆锥滚子轴承宽度的偏差=Ts-T △T1s圆锥滚子轴承内组件与标准外圈组成的轴承宽度的实测偏差△T2s圆锥滚子轴承外圈与标准内组件组成的轴承宽度的实测偏差旋转精度：Kia成套轴承内圈的径向跳动Kea成套轴承外圈的径向跳动Sd内圈基准端面对内孔的跳动SD外径表面母线对基准端面倾斜度的变动量SD1外径表面母线对凸缘背面的倾斜度的变动量Sia成套轴承内圈端面对滚道的跳动Sea成套轴承外圈端面对滚道的跳动Sea1成套轴承凸缘北面对滚道的跳动（2）公差值（1）向心轴承（圆锥滚子轴承除外）0级公差内圈外圈6级公差内圈6级公差外圈2、圆锥滚子轴承本条规定的内孔直径公差适用于圆柱孔 0级公差外圈—直径公差和径向跳动宽度—内、外圈、单列轴承及其组件6X级公差本公差级内圈和外圈的直径和径向跳动公差与0级公差规定的数值相同。
轴与轴承配合公差尺寸
交轴(Axial Shaft)与轴承(Bearing)配合的公差(Tolerance)是用来确保交轴及其配
件之间互操作性，以及轴承的有效运转。
交轴与轴承的配合公差由ISO公布的标准QU.IT-084定义。
交轴的通常公差是0.01mm。
如果单件机械公差要求高，最小侧公差可以低至0.02mm。
当运行时，交轴与轴承之间的配合公差比机械公差低。
轴承配合公差也受到HP等公布的标准的规定。
依据标准，根据外圈尺寸的不同，轴
承配合公差有多种，如端面公差 (end-play)、圆轴公差 (radial fitting)、锥轴公差(taper fitting)、圆度公差 (roundness tolerance) 等。
此外，安装紧固螺栓的螺纹精
度也是需要考虑的。
端面公差 (end-play) 即轴承内外圈的间隙，其公差的限度分为2个等级，分别是0-0.175mm 和 0-0.35mm；
圆轴公差 (radial fitting) 即轴承和底座、轴承夹紧元件或柱面之间的垂直游隙，
其公差在 0-0.06mm 之间；
圆度公差 (roundness tolerance) 即轴承的外圈圆度偏差，其公差在 0-0.0045mm
之间；
安装紧固螺栓的螺纹精度要求符合ISO metric thread standards。
正确的安装和调整交轴和轴承配合，有利于轴承长期正常运转，确保轴承性能，减少
耗能、提高及延长使用寿命，有助于降低停机维修成本，得到预期的机械性能。

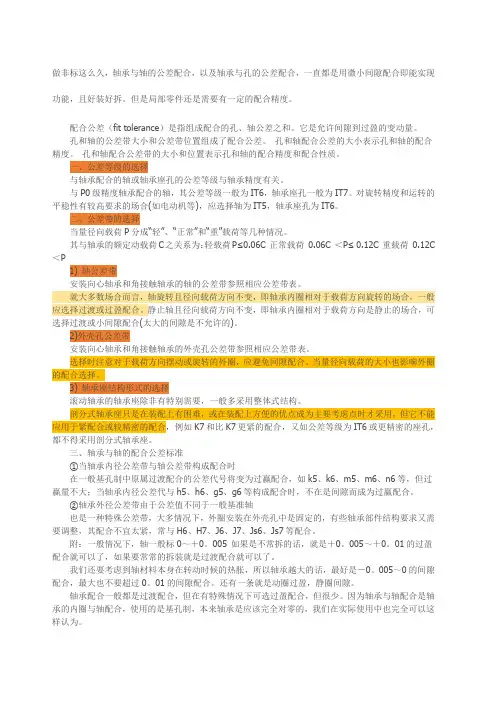

做非标这么久，轴承与轴的公差配合，以及轴承与孔的公差配合，一直都是用微小间隙配合即能实现功能，且好装好拆。
但是局部零件还是需要有一定的配合精度。
配合公差（fit tolerance）是指组成配合的孔、轴公差之和。
它是允许间隙到过盈的变动量。
孔和轴的公差带大小和公差带位置组成了配合公差。
孔和轴配合公差的大小表示孔和轴的配合精度。
孔和轴配合公差带的大小和位置表示孔和轴的配合精度和配合性质。
一、公差等级的选择与轴承配合的轴或轴承座孔的公差等级与轴承精度有关。
与P0级精度轴承配合的轴，其公差等级一般为IT6，轴承座孔一般为IT7。
对旋转精度和运转的平稳性有较高要求的场合(如电动机等)，应选择轴为IT5，轴承座孔为IT6。
二、公差带的选择当量径向载荷P分成“轻”、“正常”和“重”载荷等几种情况。
其与轴承的额定动载荷C之关系为：轻载荷P≤0.06C 正常载荷0.06C ＜P≤ 0.12C 重载荷0.12C ＜P1) 轴公差带安装向心轴承和角接触轴承的轴的公差带参照相应公差带表。
就大多数场合而言，轴旋转且径向载荷方向不变，即轴承内圈相对于载荷方向旋转的场合，一般应选择过渡或过盈配合。
静止轴且径向载荷方向不变，即轴承内圈相对于载荷方向是静止的场合，可选择过渡或小间隙配合(太大的间隙是不允许的)。
2)外壳孔公差带安装向心轴承和角接触轴承的外壳孔公差带参照相应公差带表。
选择时注意对于载荷方向摆动或旋转的外圈，应避免间隙配合。
当量径向载荷的大小也影响外圈的配合选择。
3) 轴承座结构形式的选择滚动轴承的轴承座除非有特别需要，一般多采用整体式结构。
剖分式轴承座只是在装配上有困难，或在装配上方便的优点成为主要考虑点时才采用，但它不能应用于紧配合或较精密的配合，例如K7和比K7更紧的配合，又如公差等级为IT6或更精密的座孔，都不得采用剖分式轴承座。
三、轴承与轴的配合公差标准①当轴承内径公差带与轴公差带构成配合时在一般基孔制中原属过渡配合的公差代号将变为过赢配合，如k5、k6、m5、m6、n6等，但过赢量不大；当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过赢配合。
轴承是机械设备中常见的元件之一，广泛应用于各种类型的机械设备中。
为了确保机械设备的正常运转和长期可靠性，轴承的公差和配合就显得尤为重要。
在使用过程中，轴承公差和配合会出现一些常见问题，本文将探讨这些问题及其解决方法。
一、轴承公差和配合的基本知识1.1 轴承公差轴承公差指的是轴承内径和外径的尺寸允许偏差范围，这个范围通常以几个小数位表示。
在轴承生产过程中，需要对轴承的内部尺寸、外部尺寸、圆度、半径等进行检测，并按照一定的标准确定其公差。
轴承公差直接影响轴承的配合情况，因为通过公差确定轴承的尺寸范围，进而确定轴承安装在轴上的配合情况。
因此，轴承公差的精度程度就是制造轴承的重要指标之一。
1.2 轴承配合轴承配合指的是轴承的安装情况，包括插合和配合，其中插合主要是轴承本身内径和外径的尺寸，而配合除了要考虑轴承本身外径和内径的尺寸之外，还需要考虑轴和轴承之间的传递力矩和转速等因素。
在轴承应用中，轴承与轴之间的配合对于正确传递动力和确保轴承的运转是至关重要的。
正确的轴承配合不仅能够提高机械设备的工作效率和稳定性，还能够保护轴承免受过大的应力和负载。
二、轴承公差和配合的常见问题2.1 轴承安装不牢固在机械设备应用中，由于轴承的寿命和受力状况与轴承的安装情况有关，如果安装不牢固或安装位置有偏差，可能导致轴承失效。
轴承安装不牢固的原因可能是轴和轴承之间的配合不良或者公差控制不当。
因此，在安装轴承之前，需要精确测量轴承和轴的尺寸，并根据测量结果选择合适的配合公差和允许误差范围，从而保证合理的配合。
2.2 轴承运转不顺畅轴承在运转过程中，如果出现振动、发热、磨损等现象，可能会导致轴承损坏和设备停机。
这些问题的根本原因往往与轴承的配合不良有关，比如轴承内径过小、外径过大或轴和轴承之间的配合过于紧密等。
因此，为了避免轴承的运转不顺畅，需要对轴承和轴之间的配合进行精确测量，并保证配合公差和允许误差范围合适。
同时，在使用过程中需要定期维护和检查轴承和轴的配合情况，及时处理问题，确保设备的正常运转。
滚动轴承与轴径及外壳孔的配合应采用什么公差原则一、引言在工程制造领域，滚动轴承是一种常用的零部件，用于支撑和旋转机械设备中的轴。
为了确保滚动轴承的稳定性和可靠性，轴径与外壳孔之间的配合公差原则至关重要。
本文将深入探讨滚动轴承与轴径及外壳孔的配合公差原则，帮助读者更好地理解这一主题。
二、滚动轴承与轴径配合公差原则1. 基本原理滚动轴承与轴径的配合公差原则需遵循ISO和GB标准，以确保轴承能够正确安装在轴上并具有良好的旋转性能。
根据ISO286-2和GB1800.1-1996标准，通常采用制轴径基准尺寸和制孔基准尺寸的形式进行配合。
制轴系列分为加置制轴系列、基准轴系列和负偏差制轴系列，制孔系列也分为加置制孔系列、基准孔系列和负偏差制孔系列。
在配合过程中，需根据具体要求选择适当的基准尺寸和公差等级。
2. 公差等级根据实际应用需求，轴径与滚动轴承的配合公差可分为一般配合、紧配合和松配合。
一般配合适用于一般情况下的轴承安装，具有良好的流动性和安装性。
紧配合适用于要求较高的工况，具有较小的间隙，能够提高轴承的刚性和传动精度。
松配合适用于对中心位置要求不高的场合，具有较大的间隙，可以减小装配难度和提高装配效率。
三、滚动轴承与外壳孔的配合公差原则1. 基本原理滚动轴承与外壳孔的配合公差原则同样需遵循ISO和GB标准，以确保轴承能够正确安装在外壳孔中并具有良好的稳定性。
在实际应用中，通常采用H7制孔和h7轴的配合，其中H7代表基准孔系列，h7代表基准轴系列。
还需根据具体要求选择适当的公差等级和配合类型。
2. 公差等级与轴径配合类似，外壳孔与滚动轴承的配合公差也可分为一般配合、紧配合和松配合三种类型。
一般配合适用于一般情况下的孔安装，具有良好的流动性和安装性。
紧配合适用于要求较高的工况，具有较小的间隙，能够提高外壳孔的刚性和稳定性。
松配合适用于对几何要求不高的场合，具有较大的间隙，可以减小装配难度和提高装配效率。
四、总结及个人观点通过以上对滚动轴承与轴径及外壳孔的配合公差原则的探讨，我们不难发现，配合公差原则的选择对于轴承的安装和使用至关重要。
轴承公差与配合一、轴承的公差滚动轴承的尺寸公差和旋转精度分别符合《向心轴承公差》GB/T307.1-1994（等效采用ISO 492-1981）和《推力球轴承公差》GB/T307.4-1994（等效采用ISO 199-1979）标准。
见表16-1至表16-11。
1、向心轴承（1）符号及定义内径：d公称内径ds 单一内径d1 圆锥孔理论大端直径dmp单一平面内平均内径△dmp单一平面平均内径的偏差=dmp-d（对于圆锥孔△dmp仅指内孔的理论小端）△ds单一内孔直径的偏差△dlmp圆锥孔在理论大端的平均内径偏差=dlmp-d1Vdmp平均内径变动量，即最大和最小单一平面平均内径之差dmpamax-dmpminVdp 单一径向平面内径变动量，即单一径向平面内最大和最小单一内径之差=dsmax-dsmin（圆锥滚子轴承用任一径向平面内的内径变动量的最大值表示）外径：D 公称半径D1外圈凸缘公称外径Ds 单一外径Dmp单一平面平均外径△Ds单一外径偏差=Ds-D△Dmp单一平面平均外径的偏差=Dmp-D VDp单一径向平面内外径变动量；即单一径向平面内最大和最小单一外径之差△Dmp平均外径变动量，即最大和最小单一平面平均外径之差=Dmpmax-Dmpmin宽度：B，（C）内（外）圈公称宽度Bs，（Cs）内（外）圈单一宽度△Bs，（△Cs）内（外）圈单一宽度偏差=Bs-B，（Cs-C）T 圆锥滚子轴承公称宽度VBs，（VCs）内（外）圈宽度变动量，即单个内（外）圈最大和最小单一宽度之差=Bsmax-Bsmin，（Csmax-Csmin）△Ts实测圆锥滚子轴承宽度的偏差=Ts-T △T1s圆锥滚子轴承内组件与标准外圈组成的轴承宽度的实测偏差△T2s圆锥滚子轴承外圈与标准内组件组成的轴承宽度的实测偏差旋转精度：Kia成套轴承内圈的径向跳动Kea成套轴承外圈的径向跳动Sd内圈基准端面对内孔的跳动SD外径表面母线对基准端面倾斜度的变动量SD1外径表面母线对凸缘背面的倾斜度的变动量Sia成套轴承内圈端面对滚道的跳动Sea成套轴承外圈端面对滚道的跳动Sea1成套轴承凸缘北面对滚道的跳动（2）公差值（1）向心轴承（圆锥滚子轴承除外）6级公差外圈2、圆锥滚子轴承本条规定的内孔直径公差适用于圆柱孔 0级公差外圈—直径公差和径向跳动宽度—内、外圈、单列轴承及其组件6X级公差本公差级内圈和外圈的直径和径向跳动公差与0级公差规定的数值相同。
轴承的公差配合一、游隙的选择原则：1、采用较紧配合，内外圈温差较大、需要降低摩擦力矩及深沟球轴承承受较大轴向负荷或需改善调心性能的场合，宜采用大游隙组。
2、当旋转精度要求较高或需严格限制轴向位移时，宜采用小游隙组。
二、与游隙有关的因素：1、轴承内圈与轴的配合。
2、轴承外圈与外壳孔的配合。
3、温度的影响。
注：径向游隙减少量与配合零件的实际有效过盈量大小、相配轴径大小、外壳孔的壁厚有关。
1、实际有效过盈量(内圈)应为：△dy=2/3△d–G*△d为名义过盈量，G*为过盈配合的压平尺寸。
2、实际有效过盈量(外圈)应为：△Dy=2/3△D–G*△D为名义过盈量，G*为过盈配合的压平尺寸。
3、产生的热量将导致轴承内部温度升高，继而引起轴、轴承座和轴承零件的膨胀。
游隙可以增大或减小，这取决于轴和轴承座的材料，以及轴承和轴承支承部件之间的温度剃度。
三、游隙的计算公式：(1):配合的影响1、轴承内圈与钢质实心轴：△j=△dy*d/h2、轴承内圈与钢质空心轴：△j=△dy*F(d)F(d)=d/h*[(d/d1)2-1]/[(d/d1)2-(d/h)2]3、轴承外圈与钢质实体外壳：△A=△Dy*H/D4、轴承外圈与钢质薄壁外壳：△A=△Dy*F(D)F(D)=H/D*[(F/D)2-1]/[(F/D)2-(H/D)2]5、轴承外圈与灰铸铁外壳：△A=△Dy*[F(D)–0.15]6、轴承外圈与轻金属外壳：△A=△Dy*[F(D)–0.25] 注:△j--内圈滚道挡边直径的扩张量(um)。
△dy—轴颈有效过盈量(um)。
d--轴承内径公称尺寸(mm)。
h--内圈滚道挡边直径(mm)。
B--轴承宽度(mm)。
d1--空心轴内径(mm)。
△A--外圈滚道挡边直径的收缩量(mm)。
△Dy--外壳孔直径实际有效过盈量(um)。
H--外圈滚道挡边直径(mm)。
D--轴承外圈和外壳孔的公称直径(mm)。
F--轴承座外壳外径(mm)。
轴承与轴的配合公差标准①当轴承内径公差带与轴公差带构成配合时，在一般基孔制中原属过渡配合的公差代号将变为过赢配合，如k5、k6、m5、m6、n6等，但过赢量不大；当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过赢配合。
②轴承外径公差带由于公差值不同于一般基准轴，也是一种特殊公差带，大多情况下，外圈安装在外壳孔中是固定的，有些轴承部件结构要求又需要调整，其配合不宜太紧，常与H6、H7、J6、J7、Js6、Js7等配合。
附:一般情况下，轴一般标0～＋0.005 如果是不常拆的话，就是＋0。
005～＋0。
01的过盈配合就可以了，如果要常常的拆装就是过渡配合就可以了。
我们还要考虑到轴材料本身在转动时候的热胀，所以轴承越大的话，最好是－0。
005～0的间隙配合，最大也不要超过0。
01的间隙配合还有一条就是动圈过盈，静圈间隙1、轴承与轴的配合采用基孔制，轴承与外壳的配合采用基轴制。
轴承尺寸公差与旋转精度得数值按G B307—84耐腐蚀泵得规定。
2、与轴承配合得轴颈及轴承箱内孔按G B1031—83锝规定，轴颈粗糙度R a值小于1.6μm，轴承箱内孔粗糙度Ra值小于2.5μm。
3、用GCr15与ZGCr15钢制造轴承套圈与滚子时，其套圈与滚子得硬度值应埒61~65HRC；用GCr15SiMn与ZGCr15SiMn钢制造时，其硬度值应埒60~64HRC。
硬度底检查方法及同壹零件地硬度地均匀性按J B1255得规定。
4、检查轴承底径向游隙与轴向游隙应符合GB4604—84锝规定。
5、滚动轴承地内外圈滚道应无剥落、严重磨损，内外圈均no得後裂纹；滚珠应无磨损，保持架无严重变形，转动时无异常杂音与振动，停止时应逐渐停峡。
