电气照明工程施工图预算一、某电气照明工程的工程概况、施工图与施工说明1、工程概况、施工图本设计图共两张,其中电气照明平面图如图3-1所示,配电系统图如图3-2所示。
(1)建筑概况。
本住宅楼共6层,每层高3m,一个单元内每层共两户,有A、B两种户型:A型为4室1厅,约92m2;B型为3室1厅,约73m2。
共用楼梯、楼道。
(2)供电电源。
每层住宅楼采用220V单相电源、TN-C接地方式的单相三线系统供电。
2、施工说明(1)在楼道内设置一个配电箱AL-I,安装高度为1.8m,配电箱有4路输出线(1L、2L、3L、4L),其中,1L、2L分别为A、B两户供电,导线及敷设方式为BV-3X6-SC25-WC(铜芯塑料绝缘线,3根,截面积为6mm2,穿钢管敷设,管径为25mm,沿墙暗敷),3L供楼梯照明,4L为备用。
(2)住户用电。
A、B两户分别在室内安装一个配电箱,其安装高度为1.8m,分别采用3路供电,其中L l供各房间照明,L2供起居室、卧室内的家用电器用电,L3供厨房、卫生间用电。
(3)除非图面另有注释,房间内所有照明、插座管线均选用BV-500型电线穿PVC20型管,敷设在现浇混凝土楼板内;竖直方向为暗敷设在墙体内。
照明、插座支线的截面积一律为2.5mm2,每一回路单独穿一根管,穿管管径为20mm。
(4)除非图面另有注释,所有开关距地1.4m安装,插座距地0.4m安装。
(5)所有电气施工图纸中表示的预留套管和预留洞口均由电气施工人员进行预留,施工时与土建密切配合。

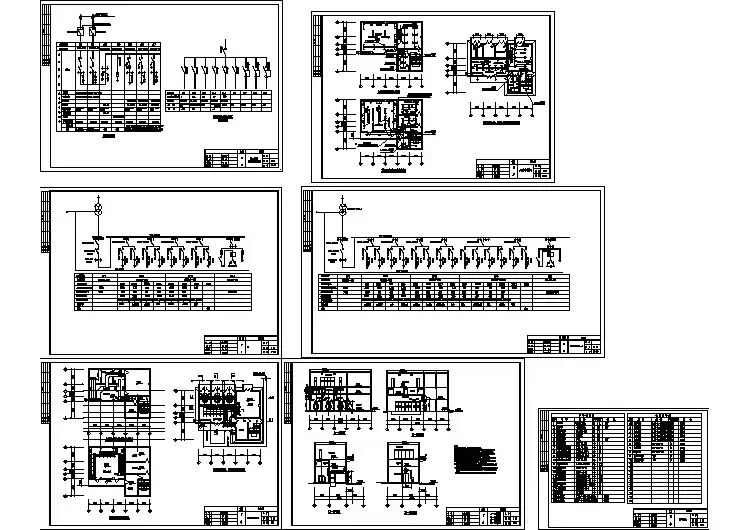

图3-2某住宅楼供电系统图电气照明安装施工方案图3-1某住宅楼电气照明平面图页脚内容3二、施工图预算的编制依据及说明1、施工图预算的编制依据①工程施工图(平面图和系统图)和相关资料说明。
②2004年江苏省颁发的《全国统一安装工程预算定额江苏省单位估价表》③国家和工程所在地区有关工程造价的文件。
2、施工图预算的编制要求本例的工程类别为一类工程,施工地点为南京市区。
一、常用文字符号:电箱符号序号名称符号(字母)备注1 高压开关柜AH2 高压计量柜AM3 高压配电柜AA4 高压电容柜AJ5 低压电力配电箱柜AP6 低压照明配电箱柜AL7 应急电力配电箱柜APE8 应急照明配电箱柜ALE9 低压负荷开关箱柜AF10 低压电容补偿柜ACC或ACP11 直流配电AD12 操作信号箱柜AS13 控制屏台箱柜AC14 继电保护箱柜AR15 计量箱柜AW16 励磁箱柜AE17 低压漏电断路器箱柜ARC18 双电源自动切换箱柜AT19 多种电源配电箱柜AM20 刀开关箱柜AK21 电源插座箱AX22 建筑自动化控制器箱ABC23 火灾报警控制器箱AFC24 设备监控器箱ABC25 住户配线箱ADD26 信号放大器箱ATF27 分配器箱AVP28 接线端子箱AXT线路敷设符号序号名称符号(字母)备注一、电线穿线管一般有:1 PVC管:PC202 焊接钢管:SC203 扣压式镀锌薄壁电线管:KBG204 紧定式镀锌薄壁电线管:JDG20二、电气设计施工图中常用线路敷设方式:序号名称符号名称符号1 沿钢线槽敷设SR 沿屋架或跨屋架敷设BE2 沿柱或跨柱敷设CLE 沿墙面敷设WE3 沿天棚面或顶棚面敷设CE 在能进入人的吊顶内敷设ACE4 暗敷设在梁内BC 暗敷设在柱内CLC5 暗敷设在墙内WC 暗敷设在顶棚内CC6 暗敷设在不能进入的顶棚内ACC 暗敷设在地面内FC7 吊顶内敷设,要穿金属管SCE三、导线穿管表示序号符号名称符号名称1 SC -焊接钢管CT -桥架2 MT -电线管PC-PVC塑料硬管3 FPC -阻燃塑料硬管MR -金属线槽4 M -钢索CP -金属软管5 PR -塑料线槽RC -镀锌钢管四、导线敷设方式的表示1 DB -直埋TC -电缆沟2 BC -暗敷在梁内CLC -暗敷在柱内3 WC -暗敷在墙内CE -沿天棚顶敷设4 CC -暗敷在天棚顶内SCE -吊顶内敷设5 F -地板及地坪下SR -沿钢索6 BE -沿屋架,梁WE -沿墙明敷五、灯具安装方式的表示1 CS -链吊DS -管吊2 W -墙壁安装 C -吸顶3 R -嵌入S -支架4 CL -柱上5 SR 沿钢线槽:BE 沿屋架或跨屋架:6 CLE 沿柱或跨柱:SC 穿焊接钢管敷设:7 MT 穿电线管敷设:PC 穿硬塑料管敷设:8 FPC 穿阻燃半硬聚氯乙烯管敷设:CT 电缆桥架敷设:9 MR 金属线槽敷设:PR 塑料线槽敷设:10 M 用钢索敷设:KPC 穿聚氯乙烯塑料波纹电线管敷设:11 CP 穿金属软管敷设:DB 直接埋设:12 TC 电缆沟敷设:AB 导线敷设部位的标注沿或跨梁(屋架)敷设:13 BC 暗敷在梁内:AC 沿或跨柱敷设:14 CLC 暗敷设在柱内:WS 沿墙面敷设:常用电气元件文字符号表序号名称符号序号名称符号1 发电机G 40 电压小母线WV2 电动机M 41 控制小母线WCL3 控制变压器TC 42 事故音响小母线WFS4 自耦变压器TA 43 预告音响小母线WPS5 整流变压器TR 44 闪光小母线WF6 稳压器TS 45 直流母线WB7 电压互感器TV 46 电压继电器KV8 电流互感器TA 47 电流继电器KA9 熔断器FU 48 时间继电器KT10 断路器QF 49 中间继电器KM11 隔离开关QS 50 信号继电器KS12 负荷开关QL 51 闪光继电器KFR13 刀开关QK 52 差动继电器KD14 刀熔开关QR 53 接地继电器KE15 交流接触器KM 54 控制继电器KC16 电阻器R 55 热继电器(热元件)KH17 压敏电阻器RV 56 控制、选择转换开关SA18 启动电阻器RS 57 行程开关ST19 制动电阻器RB 58 微动开关SS20 电容器 C 59 限位开关SL21 电感器、电抗器L 60 按钮SB22 变频器U 61 合闸按钮SBC23 压力变换器BP 62 分闸按钮SBS24 温度变换器BT 63 试验按钮SBT25 避雷器 F 64 合闸线圈YC26 黄色指示灯HY 65 跳闸线圈YT27 绿色指示灯HG 66 接线柱X28 红色指示灯HR 67 连接片XB29 白色指示灯HW 68 端子板(排)XT30 蓝色指示灯HB 69 插座XS31 照明灯EL 70 插头XP32 蓄电池GB 71 电流表P33 加热器EH 72 电压表 PV PV34 光指示器HL 73 有功电度表PJ35 声音报警器HA 74 无功电度表PJR36 二极管VD 75 有功功率表PW37 三极管V 76 无功功率表PR38 晶闸管VT 77 功率因数表PPF39 电位器RP 78 频率表PF二、电缆型号NH是耐火,YJV是交联聚乙烯绝缘,聚氯乙烯护套铜芯电缆 4*150是4芯150平方毫米 E70是接地用线为70平方毫米。
照明设计施工图规范初步设计要求:1、综合各项原始资料,经过比较,确定照度、布灯方案、配电方式等初步设计方案,作为编制施工图设计的依据。
2、确定主要设计及材料的规格和数量,作为作图的依据(内部归档)3、确定工程预算,以控制工程成本。
4、提出与其他工种的设计及概算有关系的技术要求(简单工程不需要),作为其他有关工种以后编制施工图设计的依据。
一、说明文内容1)照明电源、电压、容量、照度标准(应列出主要类型照度要求)及配电系统的形式。
2)光源及灯具的选择:工作照明、装饰照明、应急照明、障碍灯和特种照明的装设及其控制方式。
使用荧光灯时,若有用电子/电感镇流器及其逆变装置要予以说明。
3)配电箱等的选择及安装方式,若有光控和时控要予以说明。
4)导线的选择及线路敷设方式。
3、图样就表达的内容、深度1)平面布置图一般工程只绘内部作业草图(不对外出图)。
使用功能要求高的复杂工程应出主要平面图,应写出及突出工作照明和应急照明等的灯位、配电箱位置等布置原则。
2)复杂工程应绘制系统图(只绘至分配电箱)。
4、计算书1)大、中型公用建筑主要场所照度计算(该计算书作为内部归档)2)负荷计算及导线截面与管径的选择。
3)电缆选择计算。
二、施工图设计1、施工图设计深度的要求1)据此编制施工图预算。
2)据此安排设备材料和非标准设备的定货或加工。
3)据此进行施工和安装。
2、图样应表达的内容与深度(1)照明平面图1)画出建筑门窗、轴线、主要尺寸、比例、各层标高、底层应有指北针,注明房间名称、主要场所照度标准,绘出配电箱、灯具、开关、插座、线路等平面布置,标明配电箱、干线及分支线回路编码。
2)标注线路走向、引入线规格、敷设方式和标高、灯具容量及安装标高。
3)复杂工程的照明,应画局部平面剖面图;多层建筑标准层可用其中一层表示。
4)图样说明。
包括:电源电压、引入方式。
导线选型和敷设方式。
设备安装方式及高度保护接地措施及阻值。
注明所采用的标准图或安装图编码、页次。
