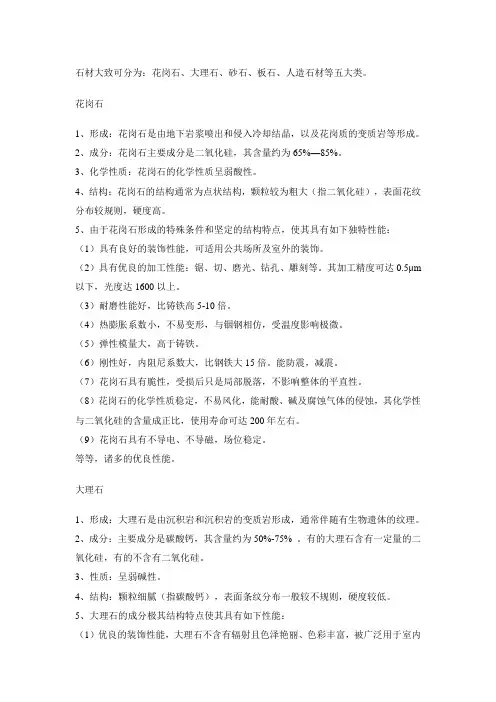

石材

石材
人造石通常是指人造石实体面材、人造石石英石、人造石岗石等。

人造石类型不同，其成分也不尽相同。

成分主要是树脂、铝粉、颜料和固化剂。

种类划分（按工艺）
树脂型人造石材
树脂型人造石材是以不饱和聚脂树脂为胶结剂，与天然大理石碎石、石英砂、方解石、石粉或其他无机填料
按一定的比例配合，再加入催化剂、固化剂、颜料等外加剂，经混合搅拌、固化成型、脱模烘干、表面抛光等工序加工而成。

使用不饱和聚脂的产品光泽好、颜色鲜艳丰富、可加工性强、装饰效果好;这种树脂粘度低，易于成型，常温下可固化。

成型方法有振动成型、压缩成型和挤压成型。

室内装饰工程中采用的人造石材主要是树脂型的。

复合型人造石材
复合型人造石材采用的粘结剂中，既有无机材料，又有有机高分子材料。

其制作工艺是:先用水泥、石粉等制成水泥砂浆的坯体，再将坯体浸于有机单体中，使其在一定条件下聚合而成。

对板材而言，底层用性能稳定而价廉的无机材料，面层用聚脂和大理石粉制作。

无机胶结材料可用快硬水泥、普通硅酸盐水泥、铝酸盐水泥、粉煤灰水泥、矿渣水泥以及熟石膏等。

有机单体可用苯乙烯、甲基丙烯酸甲脂、醋酸乙烯、丙烯晴、丁二烯等，这些单体可单独使用，也可组合使用。

复合型人造石材制品的造价较低，但它受温差影响后聚脂面易产生剥落或开裂。

水泥型人造石材
水泥型人造石材是以各种水泥为胶结材料，砂、天然碎石粒为粗细骨料，经配制、搅拌、加压蒸养、磨光和抛光后制成的人造石材。

配制过程中，混入色料，可制成彩色水泥石。

水泥型石材的生产取材方便，价格低廉，但其装饰性较差。

水磨石和各类花阶砖即属此类。

烧结型人造石材
烧结型人造石材的生产方法与陶瓷工艺相似，是将长石、石英、辉绿石、方解石等粉料和赤铁矿粉，以及一定量的高龄土共同混合，一般配比为石粉60%，粘土40%，采用混浆法制备坯料，用半干压法成型，再在窑炉中以1000℃左右的高温焙烧而成。

烧结型人造石材的装饰性好，性能稳定，但需经高温焙烧，因而能耗大，造价高。

由于不饱和聚脂树脂具有粘度小，易于成型;光泽好;颜色浅，容易配制成各种明亮的色彩与花纹;固化快，常温下可进行操作等特点，因此在上述石材中，目前使用最广泛的，是以不饱和聚脂树脂为胶结剂而生产的树脂型人造石材，其物理、化学性能稳定，适用范围广，又称聚酯合成石。

种类划分（按主料）
水磨石
水磨石是将碎石拌入水泥制成混凝土后表面磨光的制品。

常用来制做地砖、台面、水槽等.
制品。

高亮水磨石、普通水磨石（也称磨石子、水磨石地面）：是指水磨石石子碎片嵌入水泥混合物中，经用水磨去粗糙表面而使其平滑得到的制品。

水磨石地面是一种以水泥为主要原材料的一种复合地面材料，其低廉的造价和良好的使用性能，在超大面积公共建筑里广泛地采用。

随着建筑行业的不断发展，越来越多的企业和行业都运用到了人造石。

据国家相关部门的统计资料表明，全国公共建筑中水磨石的使用面积超过60亿平方米，医院、制药、机械、政府机关、学校、商业场所、机场车站码头等。

水磨石地面最大优点是防潮，三月南方回南天气候可以保持非常干燥的地面。

特点：
（1）高档水磨石、表光处理后高亮亮度达到70以上、防尘防滑达到大理
石品质；
（2）水磨石、表面硬度达到6-8级；
（3）水磨石、可随意拼接花色、颜色均可自定义配制；
（4）不开裂、不怕重车碾轧、不怕重物拖拉、不收缩变形；
（5）不起尘、洁净度高；洁净度满足制药、芯片制造等高洁净环境的要求；
（6）不燃、不发火、耐老化、耐污损、耐腐蚀、无异味无任何污染；
（7）色泽艳丽光洁，若需提高光亮打普通地板蜡（不影响其防静电性能）；
（8）装饰分格条横平竖直，分格条间无需间隙，连接密实，整体美观性好；
（9）建筑性能及机械性能与各种建筑中使用的优质水磨石地面无异，。

岗石
岗石又称人造石、合成石、再造石、工程石。

它以天然大理石碎料、石粉为主要原材料，也在可添加马赛克、贝壳、玻璃等材料作为点缀，以有机树脂为胶结剂，经真空搅拌、高压震荡制成方料，再经过室温固化(固化时间在7天以上)、锯切、打磨、抛光等工序制成板材。

特点：
（1）色差小：由于在合成过程中采用集中配料工艺，彻底解决了困扰在天然石材装修过程中的无法解决的色差问题，具有大面积色差小、外观色彩花纹均匀划一、整体装饰效果好等特点，特别适合大型工程中的大面积铺装。

荣冠岗石系列产品适用于宾馆、酒店、商场、机场、车站、地铁等场所的大面积装修，也是家庭居室装修和工艺家私制作的理想材料。

（2）无辐射：由于岗石在选料上进行严格筛选，几乎完全剔除了石材中所含的辐射性元素。

岗石产品完全符合建材放射民事卫生防护标准GB6566-2001标准A类装饰材料要求。

（3）强度高：岗石生产过程中消除了所有暗裂、裂隙，使得其铺装过程中更加安全；经过高科技的处理和先进的成型工艺，使岗石的强度得到加强(部分强度高于同类型天然石)，原先需20毫米以上的天然石材才能有的强度现在12毫米厚即可。

性能指标符合人造石出
口行业标准SN/T0308-93。

岗石产品在出厂前抛光上蜡和使用后的定期维护会大大延缓老
化过程。

实践证实，岗石由于初始强度高，十多年后其强度下降1/3后仍达到80Mpa以上，色泽保持率优于同期施工的天然大理石，完全满足使用需求。

（4）品种齐全、色泽艳丽：可以另入贝壳、玻璃、镜片、马赛克等作为点缀材料；品种丰富、齐全，也可以按照客户要求、所需颜色制造加工，使用者或设计可根据自己个性及风格选择花色品种，演绎独特的装饰装修效果。

（5）品质稳定：岗石特殊的制造工艺、国际领先的技术水平，使其产品具有了稳定、可靠的质量保证。

相比陶瓷砖，岗石有可多次翻新、规格尺寸大、平整度好等优点；我司的方料成型岗石产品有可异型加工、致密性更高的优点。

（6）重量轻：重量比同等天然大理石轻10%，符合中国建设部关于楼房承重标准的要求。

（7）易裁切、安装方法简单：由于尺寸精确厚薄一致，所以可用常规方法进行铺装，如打龙骨铺装、胶粘、水泥铺装、胶泥粘接等、干挂均可。

简洁的安装方法，灵活的铺装方式是岗石的又一强大优势。

石英石
石英石，通常我们说的石英石是一种由90%以上的石英晶体加上树脂及其他微量元素人工合成的一种新型石材。

它是通过特殊的机器在一定的物理、化学条件下压制而成的大规格板材，它的主要材料是石英。

刮不花
石英石其石英含量高达94%，石英晶体是自然界中硬度仅次于钻石的天然矿产，其表面硬度可高达莫氏硬度7.5，远大于厨房中所使用的刀铲等利器，不会被其刮伤。

不污染
石英石是在真空条件下制造的表里如一、致密无孔的复合材料，其石英表面对厨房的酸碱等有好的抗腐蚀能力，日常使用的液体物质不会渗透其内部，长时间置于表面的液体只需用清水或洁而亮等清洁剂用抹布擦除即可，必要时可用刀片刮去表面的滞留物。

用不旧
石英石光泽亮丽的表面是经过30多道复杂的抛光处理工艺，不会被刀铲刮伤，不会为液体物质渗透，不会产生发黄和变色等问题，日常的清洁只需用清水冲洗即可，简单易行。

即使经过长时间的使用，其表面也同新装台面一样的亮丽，无需维护和保养。

燃不着
天然的石英结晶是典型的耐火材料，其熔点高达1300度以上，94%天然石英制成的石英石完全阻燃，不会因接触高温而导致燃烧，也具备人造石等台面无法比拟的耐高温特性。

无毒无辐射
石英石的表面光滑，平整也无划痕滞留，致密无孔的材料结构使得细菌无处藏身，可与食物直接接触，安全无毒。

优质的石英石采用精选的天然石英结晶矿产，其SiO2的含量超过99.9%以上，并在制造过程中去杂提纯，原料中不含任何可能导致辐射的重金属杂质，94%的石英结晶体和其它的树脂添加剂使得石英石没有辐射污染的危险。

鉴别方法
一、天然大理石色泽比较透亮，会有大面积的天然纹路。

而人造的大理石颜色比较混浊，而且没有纹路。

二、滴上几滴稀盐酸，天然大理石剧烈起泡，人造大理石则起泡弱甚至不起泡。

1）看大理石正表面有没有细脉及微小裂缝，石材最容易在这些地方发生破裂。

2）天然石材会含有三种放射性元素释放的氡气，（虽然较花岗岩少）根据有害气体的多少，可根据“比活度”判断，比活度从高到低依次为红色、肉红色、灰白色、白色、黑色的大理石。

3）大理石分A、B、C三类石材，室内建议用A类石材。

4）如果感觉以上方式太专业，自己根本无法判断，下面介绍一种最最简单的办法：在石材的背面滴一滴兰墨水，如果墨水很快四处分散浸出，（大约10秒左右）即表示石材质量不好，（小店面里占90%）。

反之若墨水滴在原地不动，说明石材致密质地好。
