AGC培训(电厂介绍版)

机组下发控制命令时，要对调节功率是否允许这 一命令的下发进行测试。如果机组目标出力的方 向与调节功率的方向不一致，暂不下发 。 紧急调节区，此时系统情况非常紧急，所有AGC 紧急调节区，此时系统情况非常紧急，所有AGC 机组，不考虑机组经济性出力分配原则，只要能 够承担调节功率，都以当前实际出力为基本功率， 并按实际响应速度的比例承担区域总调节功率。
AGC运行状态 AGC运行状态
• 在线状态 RUN • 离线状态 STOP • 暂停状态PAUS 暂停状态PAUS
AGC控制方式为FFC或TBC，但无有效的频率量测。 AGC控制方式为FFC或TBC，但无有效的频率量测。 AGC控制方式为FTC或TBC，但无有效的交换功率 AGC控制方式为FTC或TBC，但无有效的交换功率 量测 。
AGC性能监视2 AGC性能监视2
• 合格率定义功能可以方便地定义如下各量在不同
偏差下的合格率： 系统频率 区域控制误差ACE 区域控制误差ACE 交换功率 按不同时段，将上述各性能指标存放在商用历史 服务器，并提供方便的查询手段 。
•
机组响应测试
• 向机组发预先定义的控制信号测试机组的
响应，支持自动加负荷实验和自动减负荷 实验。 • 程序自动记录测试开始时间、测试结束时 间、被测机组的出力和机组升降速率等
ACE = 10 * B * ( f − f 0 ) + ( I − I 0 )
FTC的控制目标是维持系统频率恒定 。
ACE = 10 * B * ( f − f 0 )
FTC的控制目标是维持联络线交换功率的恒定。
ACE = I − I 0
AGC控制区域划分1 AGC控制区域划分1
• 按区域总调节功率给定的静态门槛值将控制区域

AGC、负控系统的最新变动

带负控指令的机组在5min内是持 续加出力或减出力的，然而系统 的频率和CPS指标是不断变化的， 机组的持续加减出力可能在前 3min是有利于CPS指标，但可能 在后2min就破坏CPS了。因此需 要实时跟踪系统情况调整机组的 状态以及实时指令。
Hale Waihona Puke AGC、负控系统的最新变动

几个基本概念

CPS1 CPS1=（2-CF）*100% 其中CF=（ACE*△F）/（-10B*n*1² ） 控制目标是尽量使CPS1指标大 于200，即ACE× △F<0。 当△F<0时，系统低频，如果 ACE>0，即口子上多送少受，有利于 频率的恢复； 当△F>0时，系统高频，如果 ACE<0，即口子上少送多受，有利于 频率的恢复。

AGC命令的周期是多少？
AGC指令周期是不定的。 一旦判断机组响应上次的控
制指令则立即发下一个指令。 如果此时的CPS1指标大于 200且│ACE│≤L10 ，则停发 指令。
AGC指令是怎样构成的？

AGC指令采用“基本功率＋调节 功率”的方式构成，将两者的总 加量作为最后的指令下发给机组。
3
1
1、粉色： CPS1 ≥ 200% 2、蓝色：100%≤CPS1 200%
3、紫色：CPS1 100%
几个基本概念

CPS2 使│ACE10分钟平均值│≤L10 表示口子上实际受（送）电 和计划受（送）电允许存在偏差， 但不能超过规定的范围。
几个基本概念
ACE 2 4 3 0 1 2 △f -L10 Ld L10
当发生下列三种情况时： 1）当CPS1超过设定的门槛值，而负控 机组的调节方向在加剧恶化CPS1指 标； 2）当ACE 超过设定的门槛值，而负控 机组的调节方向在加大ACE； 3）当时频率偏差超过设定的门槛值， 而负控机组的调节方向在加大频率偏 差。

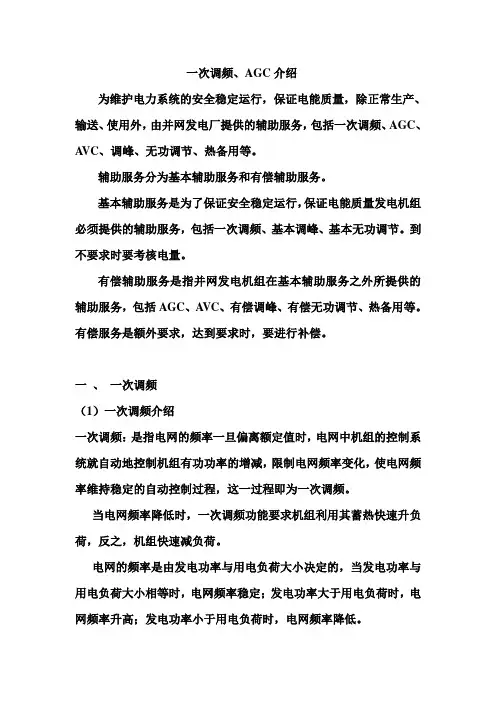

一次调频、AGC介绍为维护电力系统的安全稳定运行，保证电能质量，除正常生产、输送、使用外，由并网发电厂提供的辅助服务，包括一次调频、AGC、A VC、调峰、无功调节、热备用等。

辅助服务分为基本辅助服务和有偿辅助服务。

基本辅助服务是为了保证安全稳定运行，保证电能质量发电机组必须提供的辅助服务，包括一次调频、基本调峰、基本无功调节。

到不要求时要考核电量。

有偿辅助服务是指并网发电机组在基本辅助服务之外所提供的辅助服务，包括AGC、A VC、有偿调峰、有偿无功调节、热备用等。

有偿服务是额外要求，达到要求时，要进行补偿。

一、一次调频（1）一次调频介绍一次调频：是指电网的频率一旦偏离额定值时，电网中机组的控制系统就自动地控制机组有功功率的增减，限制电网频率变化，使电网频率维持稳定的自动控制过程，这一过程即为一次调频。

当电网频率降低时，一次调频功能要求机组利用其蓄热快速升负荷，反之，机组快速减负荷。

电网的频率是由发电功率与用电负荷大小决定的，当发电功率与用电负荷大小相等时，电网频率稳定；发电功率大于用电负荷时，电网频率升高；发电功率小于用电负荷时，电网频率降低。

（2）一次调频的作用当电网频率变化时，在保证机组安全前提下，按电网频率控制的要求，快速变化机组的负荷，限制电网频率变化，以减小电网频率改变的幅度，使电网频率维持稳定。

一次调频是一种有差调节，不能维持电网频率的不变，只能缓解电网频率的改变程度。

（3）一次调频死区一次调频死区也称一次调频不灵敏区，是指一次调频功能不动作的转速（或频率）偏离额定值的范围。

我厂不灵敏区2转/分。

（4）一次调频考核项目1、一次调频正确动作率，每月正确动作率小于80％，要考核电量。

2、一次调频性能指标，每月一次调频性能指标小于60％，要考核电量。

我厂一次调频功能实现方法在DEH控制系统和CCS系统同时调节。

机组正常运行时，当CCS协调控制投入时，一次调频由DEH 控制系统和CCS协调系统共同实现。

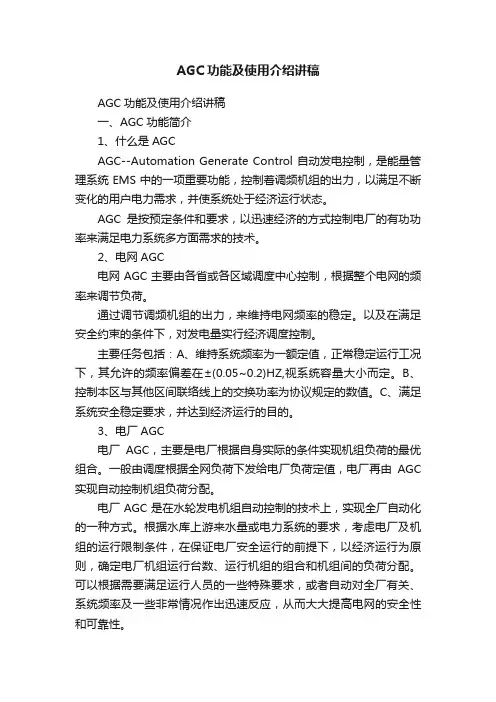

AGC功能及使用介绍讲稿AGC功能及使用介绍讲稿一、AGC功能简介1、什么是AGCAGC--Automation Generate Control 自动发电控制，是能量管理系统EMS中的一项重要功能，控制着调频机组的出力，以满足不断变化的用户电力需求，并使系统处于经济运行状态。

AGC是按预定条件和要求，以迅速经济的方式控制电厂的有功功率来满足电力系统多方面需求的技术。

2、电网AGC电网AGC主要由各省或各区域调度中心控制，根据整个电网的频率来调节负荷。

通过调节调频机组的出力，来维持电网频率的稳定。

以及在满足安全约束的条件下，对发电量实行经济调度控制。

主要任务包括：A、维持系统频率为一额定值，正常稳定运行工况下，其允许的频率偏差在±(0.05~0.2)HZ,视系统容量大小而定。

B、控制本区与其他区间联络线上的交换功率为协议规定的数值。

C、满足系统安全稳定要求，并达到经济运行的目的。

3、电厂AGC电厂AGC，主要是电厂根据自身实际的条件实现机组负荷的最优组合。

一般由调度根据全网负荷下发给电厂负荷定值，电厂再由AGC 实现自动控制机组负荷分配。

电厂AGC是在水轮发电机组自动控制的技术上，实现全厂自动化的一种方式。

根据水库上游来水量或电力系统的要求，考虑电厂及机组的运行限制条件，在保证电厂安全运行的前提下，以经济运行为原则，确定电厂机组运行台数、运行机组的组合和机组间的负荷分配。

可以根据需要满足运行人员的一些特殊要求，或者自动对全厂有关、系统频率及一些非常情况作出迅速反应，从而大大提高电网的安全性和可靠性。

二、AGC控件开发需求随着电力系统自动化水平得提高，越来越多的水电站都需要有AGC功能。

根据TalentView的特点，结合我们工程实际的需求，开发AGC 控件是一种最方便的方式。

AGC控件使用方便，简化现场工作量。

随着电力系统自动化水平得提高，越来越多的水电站都需要有AGC功能。

AGC一般在水电站用的比较多，但对于火电厂也有应用，特别是大容量机组的发电机。
