安装pt200使用说明

PT200使用流程简介-Line converter工具栏的使用
3.使用比较多的是把用 PanaPRO生成的程序导入 Line Converter进行进 一步的优化编辑. 在Import时选择Machine data,然后选择MC Format/BOC,选择目标程 序的路径 选择导入方式
松下电器机电（上海）有限公司-FA—SE
C:\kme\pt200\filepath目录下
或复制到软盘中 这样就可以在PT200中对使用 PanaPRO制作的CM402的程序进 行编辑和与设备的通讯了
松下电器机电（上海）有限公司-FA—SE
PT200使用流程简介-建立生产线
二.PT200使用的大概流程
1.在PT200中建立生产线
在Servers模式下进入 Line config下添加设备
松下电器机电（上海）有限公司-FA—SE
PT200使用流程简介-Line converter工具栏的使用
完成Data check后保存推出 ,在Line converter中选择 Export即可以将优化好的程 序输出到Filer中. 选择在Filer中的目标文件 夹或新建一个文件夹,输出 到Filer后的操作方式与P16 页的操作方法一样.
此时要从软盘中 导入程序
松下电器机电（上海）有限公司-FA—SE
PT200使用流程简介-Filer工具栏的使用
导入完成，双击程 序，进入编辑画面 , 使 用 DataCheck, 对数据进行检查
松下电器机电（上海）有限公司-FA—SE
PT200使用流程简介-Filer工具栏的使用
数据检查通过，会在D的状态下出现OK字样，表示程序制作成功
PT200使用流程简介-Line converter工具栏的使用

使用1001，1002nozzle
查看总体平衡状况，table turn数平均，各台机器的cycle time平衡， 最后一台多功能机较前面设备快2秒,DATACHECK完成优化。
六、分析工具的使用
1.“解”的使用
1 3 4
打开analysis tool ,在软件优化 时，选择analysis execution可 以观察当前优化的情况 1.显示出该table turn数
PT200中级培训报告
From：程序组 Date：APR-21-08
目 录
一、PT200所需的系统环境及安装 二、PT200的一些基本参数设置 三、Backup / Restore 四、PT200程序的优化思路 五、优化技巧 六、分析工具的使用 七、PART库的编辑
一、PT200所需的系统环境及安装
1 选择1处点END就可以重启
3.PT200的安装
选择安装文件，点击install，出现以下对话框
在1处输入机号和编号 (可自行任意输入）， 点击下一步
1
语言的选择
点击1处 选择英语， 点击下一步
1
安装软件的路径选择
CD drive为从光 盘开始读入 HDD为从硬盘开始读 入安装文件 FD drive为从软 盘开始读入
1
逐步选择我们要安装的文 件所在的文件夹
1
2
点击1处START后就开始自动 安装，出现2所示的画面
安装完后选择重启
二、PT200的一些基本参数设置
1.工程师权限的设置
打开C盘下KME文件夹中的SystemInfo，再打开PT100文件夹，打开 如图所示的文件即可。
打开1处
1
将1处原来的2改为3 即可设置成工程师模 式了

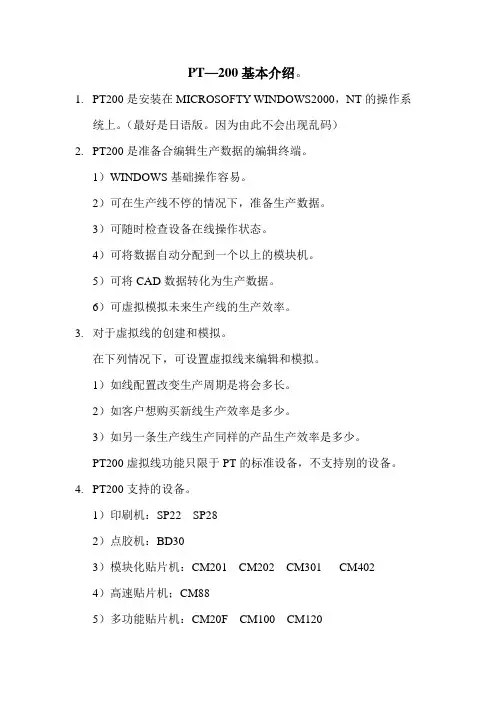

PT—200基本介绍。

1.PT200是安装在MICROSOFTY WINDOWS2000，NT的操作系统上。

（最好是日语版。

因为由此不会出现乱码）2.PT200是准备合编辑生产数据的编辑终端。

1）WINDOWS基础操作容易。

2）可在生产线不停的情况下，准备生产数据。

3）可随时检查设备在线操作状态。

4）可将数据自动分配到一个以上的模块机。

5）可将CAD数据转化为生产数据。

6）可虚拟模拟未来生产线的生产效率。

3.对于虚拟线的创建和模拟。

在下列情况下，可设置虚拟线来编辑和模拟。

1）如线配置改变生产周期是将会多长。

2）如客户想购买新线生产效率是多少。

3）如另一条生产线生产同样的产品生产效率是多少。

PT200虚拟线功能只限于PT的标准设备，不支持别的设备。

4.PT200支持的设备。

1）印刷机：SP22 SP282）点胶机：BD303）模块化贴片机：CM201 CM202 CM301 CM4024）高速贴片机；CM885）多功能贴片机：CM20F CM100 CM120PT200可将一个以上模块化贴片机作为一台机器来处理。

一个模块最多可容纳16个TABLE 。

对于CM402 CM202一台机器，四个TABLE 。

因此一个模块最多四台CM402 或四台CM202。

5. PT SHELL打开WINDOWS2000自动打开PT200进入PTSHELL 点击图标进入相应的工具。

可以使用很多的工具，可如果启动了太多的工具，处理速度会降低。

PT 安装时已注册了工程师用户名和密码。

用户名：CREA TE 密码 ：CREATEPTSHELL 的初始画面。

6. 鼠标和键盘的基本操作和WINDOWS 一样，除输入数值与字符外，所有操作都可以用鼠标完成。

7. 功能的选择。

方法有四种。

1）从菜单栏打开菜单，选择希望功能。

2）点击工具栏上的图标。

（只使用于带图标的功能，经常使用功能）3）鼠标右键，点击只使用于常用功能。

4）双击数据，只使用于某些特殊功能。

需要PT200中文系统安装包的给我发邮件576384541qq
双击inst.exe进行PT200系统的安装!
此两项内容可 随意输入字母 或数字.
选择安装文件所在路径： 光驱或硬盘 按Next继续下一步
点击Reference找 到安装文件夹
选择PT200安装文件目录 按Select键
PT200安装路径选择好后 按Next执行下一步！
按提示将Service KeyDisk插入软驱中.
双击此图标进入 Serviceman Mode对PT 系统进行配置设定.
如果没有Service KeyDisk软盘,对 于5.40之前的版本可用修改注册 表的方法来达到同样的目的.
HKEY_L)CAL_MACHINE\SOFTWARE\KME\PT100
二、PT200的设置
• PT200系统安装好后需要进行一些相关设置
才能使用它。 • * 针对生产线的配置设定所需的机器; • * 针对不同的机器设定所需的功能.
点OK 继续
PT200系统启动画面!
刚装好的PT系统还没有设定机器配置.
*进入Serviceman Mode的方法 1.使用Key Disk; 2.修改注册表; 3.修改系统文件.
保存设置后退出Line Config.
退出Line Config前需 进行Module Setting.
点击Add new module出 现以上窗口
输入Module Name
将上面Line中的贴片机按顺 序一台一台的拖到下面的 Module窗口中后点OK.
设置完成后需重新启动 电脑,所有设置才有效.
将注册表中
的CurrentMode 键值由此2改为3后 退出注册表即可.
\CURRENTVERSION\System\PTLogon目录下
