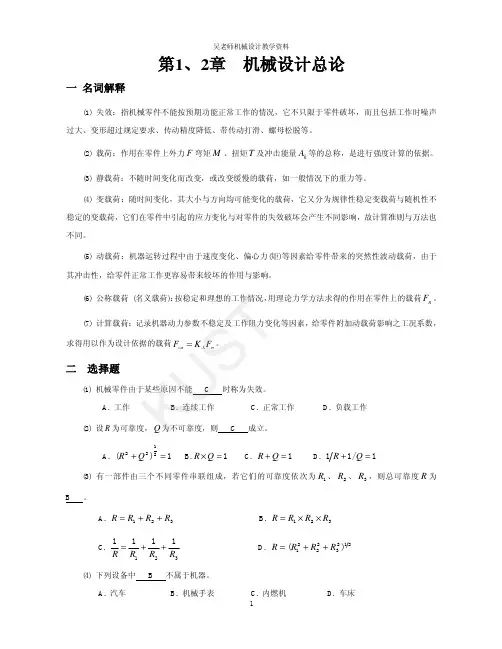

机械设计第2章 机械设计总论

第一章绪论1.机器是用来代替人们体力和部分脑力劳动的工具。

2.机器的基本组成要素是机械零件。

第二章机械设计总论1.原动机部分是驱动整部机器完成预定功能的动力源。

2.执行部分是用来完成机器预定功能的组成部分。

3.传动部分是用来完成运动形式、运动及动力参数转变的。

4.机器的设计阶段是决定机器好坏的关键。

5.设计机器的一般程序：计划阶段、方案设计阶段、技术设计阶段、技术文件编制阶段、计算机在机械设计中的应用。

6.机器的主要要求：使用功能要求、经济性要求、劳动保护和环境保护要求、寿命可靠性的要求。

7.机械零件的主要失效形式：整体断裂、过大的残余变形、零件的表面破坏、破坏正常工作条件引起的失效。

8.设计机械零件时应满足的基本要求：避免在预定寿命期内失效的要求、结构工艺性要求、经济性要求、质量小的要求、可靠性要求。

9.避免在预定寿命期内失效要求：强度、刚度、寿命。

10.机械零件的设计准则：强度准则、刚度准则、寿命准则、振动稳定性准则、可靠性准则。

11.平均工作时间MTTF：对不可修复的零件，其失效前的平均工作时间。

12.平均故障间隔时间MTBF：对可修复的零件，其平均故障间隔时间。

第三章机械零件的强度1.机械中各零件之间力的传递，是通过两个零件的接触来实现的，接触分为外接触和内接触，也可分为点接触和线接触。

2.可以吧一切引起失效的外部作用的参数称为应力，把零件本身抵抗失效的能力称为强度。

第四章摩擦、磨损及润滑概述1.当在正压力作用下相互接触的两个物体受切向外力的影响而发生相对滑动，或有相对滑动的趋势时，在接触表面上就会产生抵抗滑动的阻力，这一自然现象称为摩擦，产生的阻力称为摩擦力。

2.摩擦分为两类：一类是发生在物质内部，阻碍分子间相对运动的内摩擦；另一类是当相互接触的两个物体发生相对滑动或有相对滑动的趋势时，在接触表面上产生的阻碍相对滑动的外摩擦。

3.仅有相对滑动趋势时的摩擦称为静摩擦。

4.相对滑动进行中的摩擦称为动摩擦。

第一章绪论1.通用零件、专用零件有哪些？P4通用零件：传动零件——带、链、齿轮、蜗轮蜗杆等；连接零件——平键、花键、销、螺母、螺栓、螺钉等；轴系零件——滚动轴承、联轴器、离合器等。

专用零件：汽轮机的叶片、内燃机的活塞、纺织机械中的纺锭、织梭等。

第二章机械设计总论1.机器的组成。

P5机器的组成：原动机部分、传动机部分、执行部分、测控系统、辅助系统。

2.机械零件的主要失效形式有哪些？P13①整体断裂；②过大的残余变形；③零件的表面破坏；④破坏正常工作条件引起的失效。

3.机械零件的设计准则有哪些？P16①强度准则；②刚度准则；③寿命准则；④振动稳定性准则；⑤可靠性准则。

第三章机械零件的强度1.交变应力参数有哪些？应力比r的定义是什么？r = -1、r =0、r=1分别叫什么？P27最大应力σmax、最小应力σmin、平均应力σm=σmax+σmin2、应力幅度σa=σmax−σmin2、应力比（循环特性系数）r=σminσmax。

最小应力与最大应力之比称为应力比（循环特性系数）。

r = -1：对称循环应力、r =0：脉动循环应力、r =1：静应力。

第五章螺纹连接和螺旋传动1.连接螺纹有哪些？各有哪些特点？P71①普通螺纹。

牙型为等边三角形，牙型角α=60°，内、外螺纹旋合后留有径向间隙。

同一公称直径螺纹按螺距大小可分为粗牙螺纹和细牙螺纹。

②55°非密封管螺纹。

牙型为等腰三角形，牙型角α=55°。

管螺纹为英制细牙螺纹。

可在密封面间添加密封物来保证密封性。

③55°密封管螺纹。

牙型为等腰三角形，牙型角α=55°。

螺纹旋合后，利用本身的变形就可以保证连接的紧密型。

④米制锥螺纹。

牙型角α=60°，螺纹牙顶为平顶。

2.传动螺纹有哪些？各有哪些特点？P72①矩形螺纹。

牙型为正方形，牙型角α=0°。

传动效率比其他螺纹高。

②梯形螺纹。

牙型为等腰梯形，牙型角α=30°。

二机械设计总论机器由原动机部分，传动部分，执行部分组成什么叫机械零件的失效？机械零件的主要失效形式有哪些？机械零件由于某种原因丧失工作能力或达不到设计要求的性能机械零件的主要失效形式有：整体断裂；过大的残余变形;零件的表面破坏什么是机械零件的设计准则？机械零件的主要设计准则有哪些?机械零件的设计准则是指机械零件设计计算时应遵循的原则。

主要准则：强度准则，刚度准则，寿命准则，震动稳定性准则影响机械零件疲劳强度的主要因素有哪些？零件几何形状、尺寸大小、加工质量及强化因素.四螺纹连接和螺旋传动螺纹连接为何要防松？常见的防松方法有哪些？【答】在冲击、振动、变载荷及温度变化较大的情况下，连接松动松开,失效,引起机器损坏，在设计螺纹连接时，必须考虑防松问题.螺纹连接防松可分为摩擦防松、机械防松和破坏螺旋副运动关系简要说明螺纹连接的主要类型和特点。

【答】螺纹联接的主要类型有螺栓联接、螺钉联接、双头螺柱联接和紧定螺钉联接四种。

主要特点是:螺栓联接：孔的加工精度低，结构简单、装拆方便，不受连接件材料限制螺钉联接：结构比螺栓联接复杂。

不适用于经常拆装的场合。

双头螺柱联接：用于不易制成通孔，材料比较软的场合紧定螺钉联接：可传递不大的力或扭矩,多用于固定轴上零件的相对位置. 提高螺栓联接强度的措施有哪些?降低螺栓总拉伸载荷的变化范围；改善螺纹牙间的载荷分布；减小应力集中；避免或减小附加应力。

键、花键、无键连接和销连接普通平键按构造分有圆头（A型）、平头（B型）及单圆头（C型）平键连接有哪些失效形式？普通平键的截面尺寸和长度如何确定？【答】主要失效形式是较弱零件（通常为轮毂）的工作面被压溃或磨损。

键的截面尺寸hb 应根据轴径d从键的标准中选取。

键的长度L可参照轮毂长度从标准中选取,L值应略短于轮毂长度。

为什么采用两个平键时,一般布置在沿周向相隔180°的位置,采用两个楔键时，则应沿周向相隔90°～120°,而采用两个半圆键时，却布置在轴的同一母线上？【答】两个平键连接，一般沿周向相隔 180布置,对轴的削弱均匀， 并且两键的挤压力对轴平衡，对轴不产生附加弯矩,受力状态好。

第一章绪论1-1机器的基本组成要素是什么？答：机械零件1-2什么是零件？什么是构件？什么是部件？试各举三个实例。

答：零件是组成机器的不可拆的基本单元，即制造的基本单元。

如齿轮、轴、螺钉等。

构件是组成机器的运动的单元，可以是单一整体也可以是由几个零件组成的刚性结构，这些零件之间无相对运动。

如内燃机的连杆、凸缘式联轴器、机械手的某一关节等。

部件是由一组协同工作的零件所组成的独立制造或独立装配的组合体，如减速器、离合器、联轴器。

1-3什么是通用零件？什么是专用零件？答：通用零件在各种机器中经常都能用到的零件，如：齿轮、螺钉、轴等。

在特定类型的机器中才能用到的零件，如：涡轮机的叶片、内燃机曲轴、减速器的箱体等。

1-4机械设计课程研究的内容是什么？答：机械系统设计的基础知识和一般尺寸和参数的通用零件设计方法。

第二章机械设计总论2-1答：一台完整的机器通常由原动机、执行部分和传动部分三个基本部分组成。

原动机是驱动整部机器以完成预定功能的动力源；执行部分用来完成机器的预定功能；传动部分是将原动机的运动形式、运动及动力参数转变为执行部分所需的运动形式、运动及动力参数。

2-2答：设计机器应满足使用功能要求、经济性要求、劳动保护要求、可靠性要求及其它专用要求。

设计机械零件应满足避免在预定寿命期内失效的要求、结构工艺性要求、经济性要求、质量小的要求和可靠性要求。

2-3答：机械零件常见的失效形式：整体断裂、过大的残余变形、零件的表面破坏以及破坏正常工作条件引起的失效等。

常用的计算准则主要有强度准则、刚度准则、寿命准则、振动稳定性准则和可靠性准则。

2-4答：强度要求为确保零件不发生断裂破坏或过大的塑性变形。

强度条件为[]σσ≤。

提高机械零件的强度，可以采取：a、采用强度高的材料，使零件具有足够的截面尺寸；b、合理地设计零件的截面形状，增大截面的惯性矩；c、采用热处理和化学处理方法，提高材料的力学性能；d、提高运动零件的制造精度，降低工作时的动载荷；e、合理配置零件的位置，降低作用于零件上的载荷等。

1第二章机械设计总论一、选择题1－1 机械设计课程研究的内容只限于____________。

（1）专用零件和部件（2）在高速、高压、环境温度过高或过低等特殊条件下工作的以及尺寸特大或特小的通用零件和部件（3）在普通工作条件下工作的一般参数的通用零件和部件（4）标准化的零件和部件1－2 下列8种机械零件：螺旋千斤顶中的螺杆，机床的地脚螺栓，车床的顶尖，减速器中的齿轮，拖拉机发动机的气缸盖螺栓，船舶推进器上的多环推力轴承，颚式破碎机上的V带轮，多气缸内燃机曲柄轴上的盘形飞轮。

其中有__________是通用零件。

（1）3种（2）4种（3）5种（4）6种1－3 下列8种机械零件：涡轮的叶片，飞机的螺旋桨，往复式内燃机的曲轴，拖拉机发动机的气门弹簧，起重机的起重吊钩，火车车轮，自行车的链条，纺织机的纱锭。

其中有___________是专用零件。

（1）3种（2）4种（3）5种（4）6种1－4 下列四种叙述中___________是正确的。

（1）变应力只能由变载荷产生（2）静载荷不能产生变应力（3）变应力是由静载荷产生的（4）变应力是由变载荷产生的，也可能由静载荷产生1－5 发动机连杆横截面上的应力变化规律如图所示，则该变应力的应力比r为___________。

（1）0.24 （2）－0.24（3）－4.17 （4）4.171－6 发动机连杆横截面上的应力变化规律如题1－5图所示，则其应力幅σa和平均应力σm分别为___________。

题1－5图（1）σa＝-80.6MPa,σm=49.4MPa（2）σa=80.6MPa,σm=-49.4MPa（3）σa=49.4MPa,σm=-80.6MPa （4）σa=-49.4MPa,σm=-80.6MPa1－7 变应力特性可用σmax、σmin、σm、σa、r等五个参数中的任意___________来描述。

（1）一个（2）两个（3）三个（4）四个1－8 零件的工作安全系数为___________。

第二章机械设计总论基本要求1、了解机械的构成及功能结构。

2、了解机械设计的特点。

第一节机器的组成机器的发展经历了一个从简单到复杂的过程。

人类为了满足生产及生活的需要，设计和制造了类型繁多、功能各异的机器。

但是，只有在蒸汽机出现以后，机器才具有了完整的形态。

一部完整的机器由原动机部分、执行部分、传动部分、控制系统和辅助系统组成。

原动机部分是驱动整部机器以完成预定功能的动力源。

一般来说，它是把其它形式的能量转换为机械能。

原动机的动力输出绝大多数呈旋转运动的状态，输出一定的转矩。

原动机经历了如下发展过程.执行部分是用来完成机器预定功能的组成部分。

一部机器可以只有一个执行部分，也可以把机器的功能分解成好几个执行部分。

它是一部机器中最接近作业工作端的机构，它通过执行构件与被作业件相接触，以完成作业任务。

传动部分用来连接原动机部分和执行部分，用来将原动机的运动形式、运动及动力参数转变为执行部分所需的运动形式、运动及动力参数。

例如：把旋转运动转换为直线运动；高转速变为低转速；小转矩变为大转矩等。

机器的传动部分大多数采用机械传动系统，有时也采用液压或电力传动系统。

机械传动系统是绝大多数机器不可缺少的重要组成部分。

随着机器的功能越来越复杂，对机器的精度要求也越来越高，所以机器除了以上三个部分外，还会不同程度地增加其它部分，如控制系统和辅助系统等。

控制系统用来处理机器各组成部分之间，以及与外部其它机器之间的工作协调关系。

第二节设计机器的一般程序一部机器的质量基本上决定于设计质量，机器的设计阶段是决定机器好坏的关键。

它是一个创造性的工作过程，同时也是一个尽可能多地利用已有的成功经验的工作。

作为一部完整的机器，它是一个复杂的系统。

要提高设计质量，必须有一个科学的设计程序。

设计机器的一般程序：计划阶段在根据生产或生活的需要提出所要设计的新机器后，计划阶段只是一个预备阶段。

此时，对所要设计的机器仅有一个模糊的概念。

在计划阶段中，应对所设计的机器的需求情况作充分的调查研究和分析。

机械设计习题解答第2章 机械设计总论一、填空题 1．当机械零件出现疲劳断裂时，应按 A 准则计算。

A ．强度； B.刚度； C.寿命； D.振动稳定性2.零件的工作安全系数为 B 。

A ．零件的极限应力比许用应力； B.零件的极限应力比工作应力C.零件的工作应力比许用应力；D.零件的工作应力比极限应力3.对大量生产、强度要求高、尺寸不大、形状不复杂的零件，应选择 D 。

A ．铸造； B.冲压； C.自由锻造； D.模锻二、是非题1.当零件可能出现塑性变形时，应按刚性准则计算。

（×）2．调质钢的回火温度越高，其硬度和强度将越低，塑性越好。

（√）3.机器的设计阶段是决定机器好坏的关键。

（√）4.疲劳破坏是引起大部分机械零件破坏的主要原因。

（√）5.随着工作时间的延长，零件的可靠度总是不变。

（×）第3章 机械零件的强度一、简答题1.弯曲疲劳极限的综合影响系数的含义是什么？它与那些因素有关？它对零件疲劳强度与静强度各有何影响？答：① 综合影响系数()D k σ的含义：在对称循环时，()D k σ是试件与零件疲劳极限的比值；在非对称循环时，()D k σ是试件与零件极限应力幅的比值。

② ()D k σ与零件的有效应力集中系数、尺寸系数、表面状态系数有关。

③ ()D k σ对零件的疲劳强度有影响，对零件的静强度没有影响。

2.零件的等寿命疲劳曲线与材料试件的等寿命疲劳曲线有何区别？零件和材料试件的失效形式是否总是相同的？为什么？答：① 零件的等寿命疲劳曲线相对于材料试件的等寿命疲劳曲线下移了一段距离。

② 在相同变应力作用下，两者的失效规律并不总是相同的，因为零件疲劳曲线中疲劳破坏的范围增大了。

3.试说明承受循环变应力的机械零件，在什么情况下可按静条件强度计算？在什么情况下按疲劳强度条件计算？答：承受循环变应力的机械零件，当应力循环次数310N ≤时，按静强度条件计算；当极限应力点与疲劳极限应力曲线中的屈服曲线相交时，也按静强度计算。

机械设计思考题第一章绪论1、一个机械系统一般包含机械结构系统、驱动动力系统、检测与控制系统。

2、一台机器的机械结构总是由一些机构组成的，每个机构又是由若干零件组成的。

有些零件是在各种机器中常用的，称之为通用零件。

有些零件只有在特定的机器中才用到，称之为专用零件。

3、机械设计课程中“设计”的含义是指机械装置的实体设计，涉及零件的应力，强度的分析计算，材料的选择、结构设计，考虑加工工艺性、标准化以及经济性、环境保护等。

第二章机械设计总论1、一部机器的质量基本上决定于设计质量，机器的设计阶段是决定机器好坏的关键。

12、设计机器的一般程序：计划阶段、方案设计阶段、技术设计阶段、技术文件编制阶段。

3、对机器都要提出的基本要求：使用功能要求、经济性要求、劳动保护要求、可靠性要求、其它专用要求。

4、机械零件常见的失效形式有：整体断裂、过大的残余变形、零件的表面破坏以及破坏正常工作条件引起的失效等。

5、机器的零件满足以下要求：（1）避免在预定寿命期内失效的要求，应保证零件有足够的强度、刚度、寿命。

（2）结构工艺性要求，设计的结构应便于加工和装配。

（3）经济性要求，零件应有合理的生产加工和使用维护的成本。

（4）质量小的要求，质量小则可节约材料，质量小则灵活、轻便。

（5）可靠性要求，应降低零件发生故障的可能性（概率）。

6、机械零件的设计准则（1）强度准则，确保零件不发生断裂破坏或过大的塑性变形，是最基本的设计准则。

（2）刚度准则，确保零件不发生过大的弹性变形。

（3）寿命准则，通常与零件的疲劳、磨损、腐蚀相关。

（4）振动稳定性准则，高速运转机械的设计应注重此项准则。

（5）可靠性准则，当计及随机因素影响时，仍应确保上述各项准则。

7、于机械设计有关的标准主要有：国际标准、国家标准、行业标准、企业标准等。

8、机械零件的设计准则主要有强度准则、刚度准则、寿命准则、振动稳定性准则和可靠性准则。

9、零件的表面经淬火，渗氮，喷丸，滚子碾压等处理后，其疲劳强度_______。

河南科技大学机械原理及机械设计教研室 机械设计作业集选择题、填空题参考答案第一章绪论一、选择题第二章机械设计总论第三章 机械零件的强度二、填空题3—16 判断机械零件强度的两种方法是 最大应力法 及 安全系数法 ；其相应的强度条件式分别为 σ ≤[σ] 及 S ca ≥[S] 。

3—17 在静载荷作用下的机械零件，不仅可以产生 静 应力，也可能产生 变 应力。

3—18 在变应力工况下，机械零件的强度失效是 疲劳失效 ；这种损坏的断面包括 光滑区（疲劳区）及 粗糙区（脆断区） 两部分。

3—19 钢制零件的σ-N 曲线上，当疲劳极限几乎与应力循环次数N 无关时，称为 无限寿命 循环疲劳；而当N<N 0（N 0≈N D ）时，疲劳极限随循环次数N 的增加而降低的称为有限寿命疲劳。

3—20 公式22τστσS S S S S +=表示 复合（双向）应力状态下 疲劳 强度的安全系数，而2max2max4τσσ+=s S 表示 复合（双向）应力状态下的 静(屈服) 强度的安全系数。

3—21 零件表面的强化处理方法有 化学热处理 、 高频表面淬火 、 表面硬化加工 等。

3—22 机械零件受载荷时，在 截面形状或尺寸突变处 产生应力集中，应力集中的程度通常随材料强度的增大而 增大 。

第四章 摩擦、磨损及润滑概述二、填空题4—11摩擦学是一门研究 摩擦、磨损及润滑 的科学。

4—12 润滑油的油性是指润滑油在金属表面的 吸附并形成润滑油膜 能力。

4—13 影响润滑油粘度η的主要因素有 温度 和 压力 。

4—14 两摩擦表面间的典型滑动摩擦状态是 干摩擦 、 边界摩擦和 液体摩擦 。

4—15 流体的粘度，即流体抵抗变形的能力，它表征流体内部 流动阻力 的大小。

4—16 压力升高，粘度 降低 ；温度升高，粘度 降低 。

4—17 机器工作的环境温度高时，应该选择闪点 高 的润滑油；机器工作的环境温度低时，应该选择凝点 低 的润滑油。
